MANUAL DE UTILIZADOR CR 7910 CAMRY

1. Antes de usar o dispositivo, leia o manual de operação e siga as instruções nele

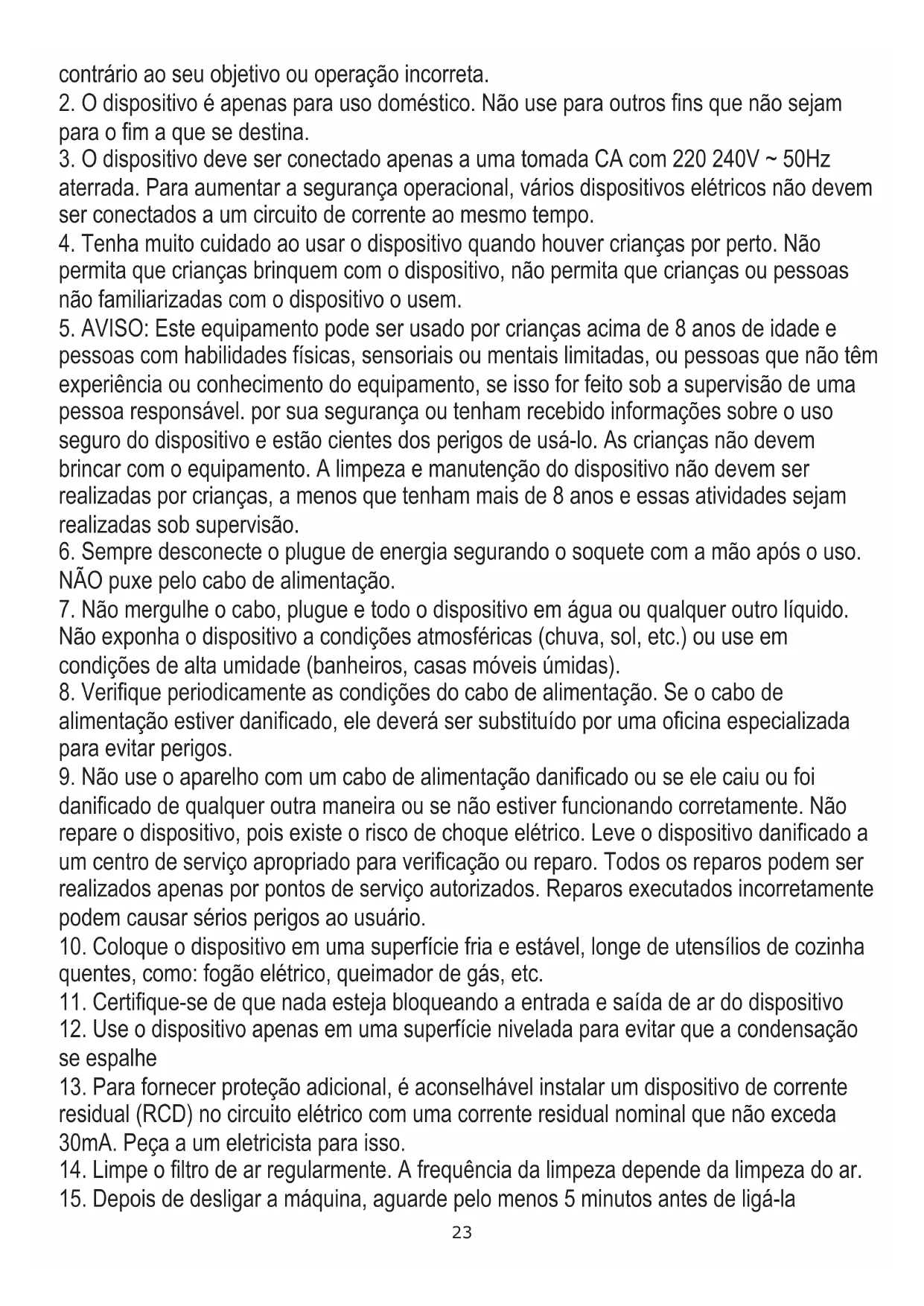

contidas. O fabricante não se responsabiliza por danos causados pelo uso do dispositivo 22contrário ao seu objetivo ou operação incorreta.

2. O dispositivo é apenas para uso doméstico. Não use para outros fins que não sejam

para o fim a que se destina.

3. O dispositivo deve ser conectado apenas a uma tomada CA com 220 240V ~ 50Hz

aterrada. Para aumentar a segurança operacional, vários dispositivos elétricos não devem ser conectados a um circuito de corrente ao mesmo tempo.

4. Tenha muito cuidado ao usar o dispositivo quando houver crianças por perto. Não

permita que crianças brinquem com o dispositivo, não permita que crianças ou pessoas não familiarizadas com o dispositivo o usem.

5. AVISO: Este equipamento pode ser usado por crianças acima de 8 anos de idade e

pessoas com habilidades físicas, sensoriais ou mentais limitadas, ou pessoas que não têm experiência ou conhecimento do equipamento, se isso for feito sob a supervisão de uma pessoa responsável. por sua segurança ou tenham recebido informações sobre o uso seguro do dispositivo e estão cientes dos perigos de usá-lo. As crianças não devem brincar com o equipamento. A limpeza e manutenção do dispositivo não devem ser realizadas por crianças, a menos que tenham mais de 8 anos e essas atividades sejam realizadas sob supervisão.

6. Sempre desconecte o plugue de energia segurando o soquete com a mão após o uso.

NÃO puxe pelo cabo de alimentação.

7. Não mergulhe o cabo, plugue e todo o dispositivo em água ou qualquer outro líquido.

Não exponha o dispositivo a condições atmosféricas (chuva, sol, etc.) ou use em condições de alta umidade (banheiros, casas móveis úmidas).

8. Verifique periodicamente as condições do cabo de alimentação. Se o cabo de

alimentação estiver danificado, ele deverá ser substituído por uma oficina especializada para evitar perigos.

9. Não use o aparelho com um cabo de alimentação danificado ou se ele caiu ou foi

danificado de qualquer outra maneira ou se não estiver funcionando corretamente. Não repare o dispositivo, pois existe o risco de choque elétrico. Leve o dispositivo danificado a um centro de serviço apropriado para verificação ou reparo. Todos os reparos podem ser realizados apenas por pontos de serviço autorizados. Reparos executados incorretamente podem causar sérios perigos ao usuário.

10. Coloque o dispositivo em uma superfície fria e estável, longe de utensílios de cozinha

quentes, como: fogão elétrico, queimador de gás, etc.

11. Certifique-se de que nada esteja bloqueando a entrada e saída de ar do dispositivo

12. Use o dispositivo apenas em uma superfície nivelada para evitar que a condensação

13. Para fornecer proteção adicional, é aconselhável instalar um dispositivo de corrente

residual (RCD) no circuito elétrico com uma corrente residual nominal que não exceda 30mA. Peça a um eletricista para isso.

14. Limpe o filtro de ar regularmente. A frequência da limpeza depende da limpeza do ar.

15. Depois de desligar a máquina, aguarde pelo menos 5 minutos antes de ligá-la

16. Não use o dispositivo em locais ensolarados. Quando o dispositivo superaquece, a

proteção contra superaquecimento liga o dispositivo.

17. Para garantir um resfriamento eficaz, deve-se manter uma distância de pelo menos 50

cm entre as paredes laterais do dispositivo e a parede ou móveis ou cortinas.

18. Devido ao desempenho limitado do dispositivo, se a diferença entre a temperatura alvo e

a temperatura ambiente for muito alta, a temperatura alvo poderá não ser alcançada.

19. Para reduzir o risco de incêndio, choque elétrico ou lesão ao usar o ar condicionado,

observe as seguintes precauções básicas: a) Conecte a uma tomada aterrada com 3 pinos. b) Não remova o pino de aterramento. c) Não use o adaptador. d) Não use um cabo de extensão. e) Desconecte o ar condicionado antes de fazer a manutenção. f) Use duas ou mais pessoas para mover e instalar o ar condicionado.

20. Não use agentes que acelerem o processo de degelo ou limpeza, além dos

recomendados pelo fabricante.

21. O dispositivo deve ser armazenado em uma sala sem fontes de ignição em operação

constante, por exemplo: fogo aberto, eletrodomésticos a gás ou aquecedores elétricos. Descrição do dispositivo - Figura A

5. Entradas de ar com filtro de rede 6. Tubo de exaustão de ar

7. Conector de escape 8. Orifício de drenagem com tampa de borracha

9. Adaptador de escape da janela 10. Conector do tubo de escape de ar

Descrição do painel de controle - Figura D. A. Botão liga / desliga B. Botão Modo C. Botão de redução de temperatura no modo de refrigeração D. Botão de redução de temperatura no modo de refrigeração E. Botões do modelo de suspensão F. Botão de velocidade do ventilador G. Botão do temporizador H. Tela de LED

I. Botão de oscilação do ar J. Lâmpada de controle do modo frio

K. Lâmpada de controle do modo desumidificador L. Lâmpada de controle do modo ventilador M. WF - lâmpada de controle total da água N. Lâmpada de controle do modo de suspensão O. As lâmpadas de controle de velocidade do ventilador rápidas e lentas P. Lâmpada de controle do temporizador R. Lâmpada de controle de oscilação do ar Controle remoto - Foto E A. Botão liga / desliga B. Botão Modo C. Botão de redução de temperatura 16-31 ° C D. Botão de redução de temperatura 16-31 ° C E. Botão do modo de suspensão F. Botão da velocidade do ventilador G. Botão do temporizador H. Botão da função de oscilação Operação do PAINEL DE CONTROLE - foto D Pressione o botão “A” para ligar e desligar a máquina, a campainha tocará o sinal uma vez. Modo de resfriamento - Depois que a máquina liga, o valor padrão é o modo de resfriamento com 22 ℃ e baixa velocidade do ventilador. - Pressione o botão “B” para selecionar o modo de refrigeração entre o modo de refrigeração → modo de ventilador → modo de desumidificação. A lâmpada de controle do modo de resfriamento J acende. - Pressione o botão “C” ou “D” para ajustar a temperatura necessária de 16 ℃ a 31 ℃), os botões não estão disponíveis no modo de ventilador ou desumidificação. 24Modo fã - - Pressione o botão "B" para selecionar o modo de ventilação, a lâmpada de controle do modo de ventilação "L" acende. - Pressione o botão “F” para selecionar alta ou baixa velocidade, a lâmpada de controle de velocidade escolhida “O” acende. - Durante a operação no modo ventilador, as funções de temperatura e suspensão não podem ser configuradas. Modo temporizador - - Quando o dispositivo não estiver funcionando, pressione o botão “G”, a tela LCD pisca, pressione o botão “G” repetidamente para definir o horário em que o dispositivo começará a operar e quantas horas deve operar. A tela LCD pára de piscar e a lâmpada de controle do temporizador "P" acende. - Quando o dispositivo estiver funcionando, pressione o botão “G”, a tela LCD pisca, pressione o botão “G” repetidamente para definir o horário em que o dispositivo será desligado e quantas horas ele deverá operar antes de desligar. A tela LCD pára de piscar e a lâmpada de controle do temporizador "P" acende. Esta é uma função de início atrasado. Modo desumidificador - - Pressione o botão "B" para selecionar o modo de desumidificação, a lâmpada de controle do modo de desumidificação "K" acende. - No modo desumidificador, a função dormir não pode ser configurada e a velocidade do ventilador é baixa. Modo dormir - - Pressione o botão "B" para o modo de refrigeração. - Pressione o botão "E" para entrar no modo de suspensão, o valor padrão da velocidade do ventilador é baixo. - A lâmpada de controle do modo de suspensão “N” acende. - O modo de suspensão é programado automaticamente. Após a primeira hora de operação, a temperatura aumentará em 1 ℃, após a segunda hora de operação, a temperatura aumentará em mais 1 ℃ e permanecerá no mesmo nível. O modo de suspensão não está disponível nos modos de desumidificação e ventilador. Quando o dispositivo comunica que está cheio de água - a luz indicadora "M" pisca, o modo de espera do dispositivo, a conversão de modo e o modo de suspensão são cancelados. Oscilação do ar - Função Swing - Pressione o botão “I”; depois que o dispositivo ligar, a lâmpada de controle da função de oscilação “R” acenderá, a persiana girará continuamente para a esquerda e direita; pressionando o botão novamente, o movimento irá parar e a persiana permanecerá nessa posição. Operação do CONTROLE REMOTO - foto E O controle remoto transmite sinais para o sistema. Botão "A" - o aparelho será iniciado quando estiver energizado ou será parado quando estiver em operação, se você pressionar este botão. Botão "B" - pressione para selecionar o modo de operação: modo frio → modo seco → modo ventilador. Botão "C" / "D" - pressione para ajustar a temperatura ambiente necessária quando o modo de resfriamento estiver ativado. Botão "E" - pressione para configurar ou cancelar o modo de suspensão. Botão "F" - pressione para selecionar a velocidade do ventilador em sequência: velocidade do vento baixa / alta. Botão "G" - pressione várias vezes para definir o tempo de operação de 1 a 24 horas. Botão “H” - pressione para configurar ou cancelar a função de oscilação do fluxo de ar.

DISPOSITIVOS DE PROTEÇÃO

Proteção do compressor: Três minutos depois, após ligar / reiniciar, o compressor começa a funcionar. 25INSTRUÇÕES DE DRENAGEM: Este dispositivo está equipado com um sistema de evaporação automática da água. O ciclo da água condensada resfria o condensador, o que não apenas melhora a eficiência do resfriamento, mas também economiza energia.

1. Se o tanque de água interno estiver cheio, a lâmpada de controle “M” piscará na tela, o dispositivo entrará no

modo de espera, buzinas, compressor parará e todos os botões serão inválidos até que o dispositivo se recupere após a drenagem da água.

2. Puxe o plugue para drenar a água e desligue o dispositivo.

3. Remova a tampa de borracha do orifício de drenagem (8) - figura F1. Drene a água para um recipiente plano

(não incluído no aparelho) ou por um tubo (não incluído no aparelho) - figura F2. Feche a tampa de borracha (8).

4. Reinicie o dispositivo, a máquina funcionará normalmente.

LIMPEZA E MANUTENÇÃO

Limpeza: antes da limpeza e manutenção, desligue o dispositivo e desconecte o plugue. a) Limpeza da caixa Limpe com a superfície do dispositivo com um pano macio e úmido. Não use produtos químicos, como benzeno, álcool, gasolina; caso contrário, a superfície do dispositivo será danificada ou até a máquina inteira será danificada. b) Limpeza dos filtros de rede Se o filtro estiver entupido de poeira, a eficácia do dispositivo será reduzida. Limpe o filtro uma vez a cada duas semanas. - Limpe a estrutura dos filtros superior e inferior depois de removê-los da parte traseira do dispositivo - figura G. - Coloque o filtro em água morna com detergente neutro (cerca de 40 ℃ / 104 ℉) e seque-o à sombra após enxaguar. ARMAZENAMENTO Se o dispositivo não for utilizado por um longo período, faça o seguinte:

1. Puxe o bujão de drenagem (8) para escoar a água.

4. Limpe e seque os filtros, depois reinstale-os.

5. Puxe o tubo de escape para uma segurança.

6. Coloque a máquina em saco plástico e coloque-a em local seco.

7. Remova as pilhas do controle remoto e mantenha-as adequadamente.

SOLUÇÃO DE PROBLEMAS

Problema I: o ar condicionado não funciona. Razão 1: Não há eletricidade. Então, ligue-o depois de conectá-lo a um soquete com eletricidade. Razão 2: A lâmpada de controle de água cheia exibe "WF". Então, descarregue a água. Problema II: o dispositivo reinicia automaticamente com freqüência. Razão1: luz solar direta. Então, desenhei as cortinas. Razão 2: portas e janelas estão abertas, muitas fontes de calor na sala. Portanto, feche a porta e as janelas, retire as fontes de calor. Razão 3: os filtros estão muito sujos. Portanto, limpe ou substitua os filtros. Razão 4: A entrada ou saída de ar está bloqueada. Então, remova o bloqueio. Problema III .: grande ruído Motivo: o dispositivo não está colocado em uma superfície plana. Portanto, coloque o dispositivo em um local plano e duro para reduzir o ruído. Problema IV: O compressor não funciona. Razão: A proteção de retardo do compressor é ativada. Portanto, aguarde 3 minutos até a temperatura baixar e, em seguida, reinicie a máquina. Nota: quando ocorrerem situações anormais, desligue a máquina e retire o plugue e entre em contato com o serviço profissional para obter ajuda. Não repare o dispositivo você mesmo. Reparos não qualificados anularão a garantia. 26DADOS TÉCNICOS: Capacidade de refrigeração em BTU: 7000 BTU / hora Capacidade de refrigeração em watts: 2050W Consumo de energia (refrigeração) em watts: 780 W Nível de ruído: <= 65dB Fluxo de ar: 300 m3 / hora Classe energética: A Capacidade de secagem: 17 litros / 24 horas Temporizador: 24 horas Peso do líquido de refrigeração R290: máximo 165 gramas Protecção do meio ambiente. Rogamos, os embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contenedores para material plástico. O dispositivo usado deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado. Não colocar o dispositivo em contenedores para resíduos municipais!! Cuidado, risco de incêndio. NÃO fure ou queime. Esteja ciente de que o refrigerante pode não conter odor. LIETUVIŲ
