MANUAL DE UTILIZADOR CR 7912 CAMRY

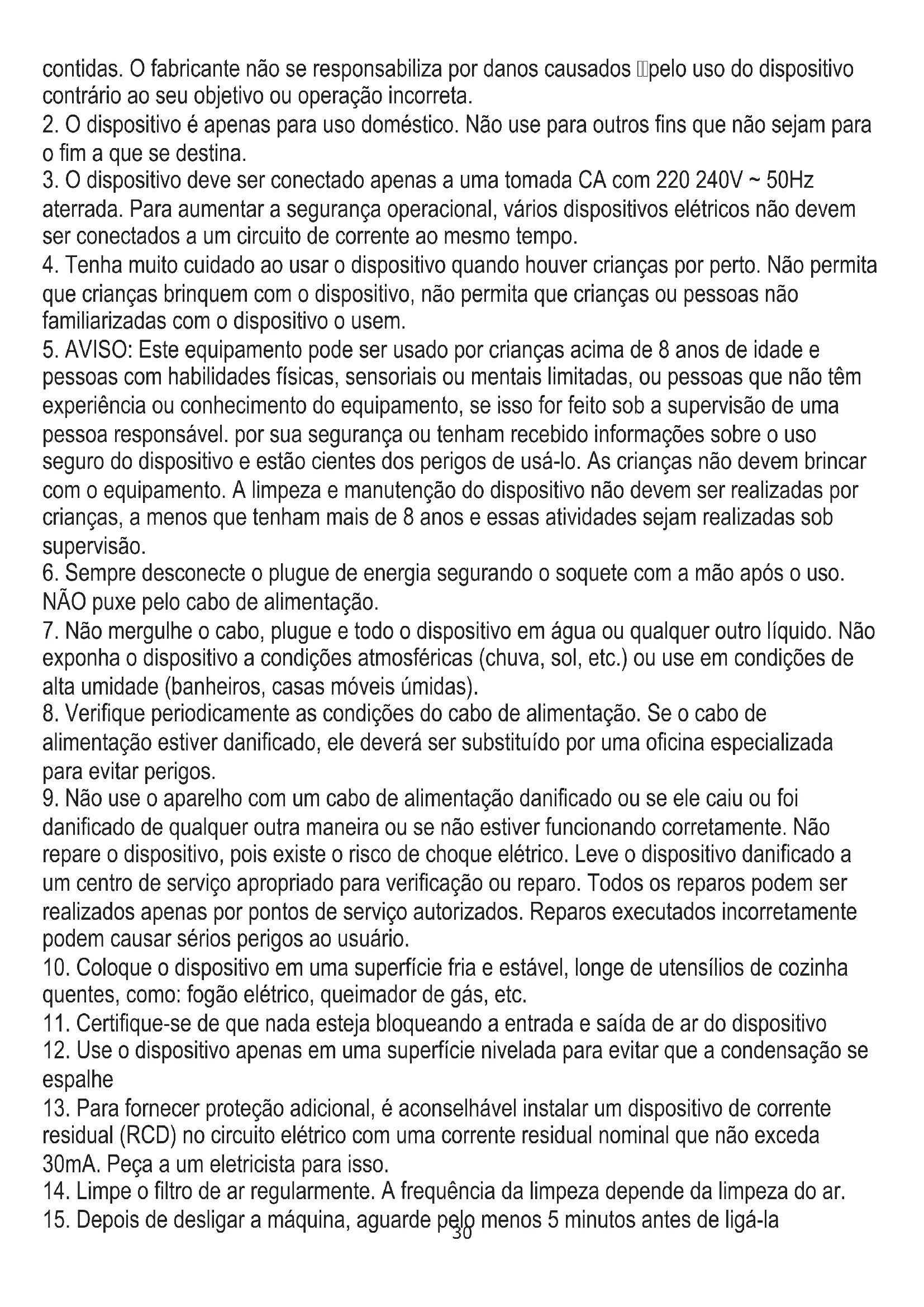

1. Antes de usar o dispositivo, leia o manual de operação e siga as instruções nele

contidas. O fabricante não se responsabiliza por danos causados pelo uso do dispositivo contrário ao seu objetivo ou operação incorreta.

1. O dispositivo é apenas para uso doméstico. Não use para outros fins que não sejam para o fim a que se destina.
2. O dispositivo deve ser conectado apenas a uma tomada CA com 220 240V \~ 50Hz aterrada. Para aumentar a segurança operacional, vários dispositivos elétricos não devem ser conectados a um circuito de corrente ao mesmo tempo.
3. Tenha muito cuidado ao usar o dispositivo quando houver crianças por perto. Não permita que crianças brinquem com o dispositivo, não permita que crianças ou pessoas não familiarizadas com o dispositivo o usem.
4. AVISO: Este equipamento pode ser usado por crianças acima de 8 anos de idade e pessoas com habilidades físicas, sensoriais ou mentais limitadas, ou pessoas que não têm experiência ou conhecimento do equipamento, se isso for feito sob a supervisão de uma pessoa responsável. por sua segurança ou tenham recebido informações sobre o uso seguro do dispositivo e estão cientes dos perigos de usá-lo. As crianças não devem brincar com o equipamento. A limpeza e manutenção do dispositivo não devem ser realizadas por crianças, a menos que tenham mais de 8 anos e essas atividades sejam realizadas sob supervisão.
5. Sempre desconecte o plugue de energia segurando o soquete com a mão após o uso. NÃO puxe pelo cabo de alimentação.
6. Não mergulhe o cabo, plugue e todo o dispositivo em água ou qualquer outro líquido. Não exponha o dispositivo a condições atmosféricas (chuva, sol, etc.) ou use em condições de alta umidade (banheiros, casas móveis úmidas).
7. Verifique periodicamente as condições do cabo de alimentação. Se o cabo de alimentação estiver danificado, ele deverá ser substituído por uma oficina especializada para evitar perigos.
8. Não use o aparelho com um cabo de alimentação danificado ou se ele caiu ou foi danificado de qualquer outra maneira ou se não estiver funcionando corretamente. Não repare o dispositivo, pois existe o risco de choque elétrico. Leve o dispositivo danificado a um centro de serviço apropriado para verificação ou reparo. Todos os reparos podem ser realizados apenas por pontos de serviço autorizados. Reparos executados incorretamente podem causar sérios perigos ao usuário.
9. Coloque o dispositivo em uma superfície fria e estável, longe de utensílios de cozinha quentes, como: fogão elétrico, queimador de gás, etc.
10. Certifique-se de que nada esteja bloqueando a entrada e saída de ar do dispositivo
11. Use o dispositivo apenas em uma superfície nivelada para evitar que a condensação se espalhe
12. Para fornecer proteção adicional, é aconselhável instalar um dispositivo de corrente residual (RCD) no circuito elétrico com uma corrente residual nominal que não exceda 30mA. Peça a um eletricista para isso.
13. Limpe o filtro de ar regularmente. A frequência da limpeza depende da limpeza do ar.
14. Depois de desligar a máquina, aguarde pelo menos 5 minutos antes de ligá-la

novamente.

1. Não use o dispositivo em locais ensolarados. Quando o dispositivo superaquece, a proteção contra superaquecimento liga o dispositivo.
2. Para garantir um resfriamento eficaz, deve-se manter uma distância de pelo menos 60 cm entre as paredes laterais do dispositivo e a parede ou móveis ou cortinas.
3. Devido ao desempenho limitado do dispositivo, se a diferença entre a temperatura alvo e a temperatura ambiente for muito alta, a temperatura alvo poderá não ser alcançada.
4. Para reduzir o risco de incêndio, choque elétrico ou lesão ao usar o ar condicionado, observe as seguintes precauções básicas:

a) Conecte a uma tomada aterrada com 3 pinos.
b) Não remova o pino de aterramento.
c) Não use o adaptador.
d) Não use um cabo de extensão.
e) Desconecte o ar condicionado antes de fazer a manutenção.
f) Use duas ou mais pessoas para mover e instalar o ar condicionado.
20. Não use agentes que acelerem o processo de degelo ou limpeza, além dos recomendados pelo fabricante.
21. O dispositivo deve ser armazenado em uma sala sem fontes de ignição em operação constante, por exemplo: fogo aberto, eletrodomésticos a gás ou aquecedores elétricos.

ANTES DO PRIMEIRO USO - (figura E)

Conecte os conectores ao duto de exaustão de ar da seguinte maneira:

1. Estenda o duto de exaustão de ar (10) desenhando as duas extremidades do duto.
2. Aparafuse o duto de exaustão de ar (10) no conector do duto de exaustão de ar (11).
3. Conecte o conector do duto de exaustão de ar (11) ao dispositivo.

OBSERVAÇÕES:

1. Mantenha a unidade a pelo menos 1 metro de distância da TV ou rádios para evitar interferência eletromagnética.
2. Não exponha a unidade à luz direta do sol para evitar o desbotamento da cor da superfície.
3. Não incline a unidade a mais de 35 ° ou de cabeça para baixo durante o transporte. Se o dispositivo foi virado durante o transporte, coloque-o corretamente e aguarde 2-4 horas antes de iniciá-lo.
4. Coloque a unidade em uma superfície plana com inclinação menor que 5°.
5. A unidade opera com mais eficiência em determinadas localizações da sala, selecione a melhor localização:

- Ao lado de uma janela, uma porta ou uma janela francesa.

• Mantenha a distância necessária entre a saída de ar de retorno e a parede ou outros obstáculos, pelo menos, 60 cm.
• Estenda a mangueira de ar para garantir que a outra extremidade da mangueira de ar fique livre entre a porta da janela, a janela francesa ou o orifício da parede.
• A saída ou entrada de ar não pode ser bloqueada pela grade de proteção ou por qualquer obstáculo.

Para prolongar a vida útil da unidade, drene a água condensada dos orifícios de drenagem do resfriador superior (8) e inferior (9) antes de colocar a unidade em armazenamento no final da temporada.

DESCRIÇÃO DO DISPOSITIVO (figuras A e B)

1. Painel de controle 2. Saída de ar frio
2. Receptor de sinal 4. Controle remoto
3. Alça de transporte 6. Duto de exaustão
4. Entrada do evaporador 8. Orifício de drenagem do refrigerador superior
5. Orifício de drenagem mais frio 10. Duto de exaustão de ar
6. Conector do duto de exaustão de ar 12. Adaptador de exaustão da janela

PAINEL DE CONTROLE (figura C)

A. Botão liga / desliga ON / OFF B. Botão de velocidade do ventilador
C. Botão de modo D. Botão de temporizador / temperatura para cima
E. Botão para desligar o temporizador / temperatura F. Botão para baixa velocidade

G. Botão de alta velocidade H. Indicador de energia

I. Botão de suspensão e bloqueio infantil J. Modo automático

K. Modo frio L. Modo desumidificar

M. Modo de ventilação N. Botão do temporizador

O. Botão de oscilação P. Bloqueio infantil

O controle remoto transmite sinais para o sistema.

Botão "A" - o aparelho será iniciado quando estiver energizado ou será parado quando estiver em operação, se você pressionar este botão.

Botão "C" - pressione para selecionar o modo de operação: "J", "K", "L" ou "M".

Botão "B" - pressione para selecionar a velocidade do ventilador em sequência.

Botão "D" / "E" - pressione para ajustar a temperatura ambiente e o temporizador.

Botão "I" - pressione para definir ou cancelar o modo de suspensão.

Botão "N" - pressione para definir o tempo de desligamento automático e ativado automaticamente.

Botão "O" - pressione para definir ou cancelar o modo de balanço das persianas.

FUNCIONAMENTO DO PAINEL DE CONTROLE

AUTOMÁTICO / FRESCO / SECO / VENTILADOR

1. Ligue o dispositivo.

a) Conecte o dispositivo e depois o dispositivo emite um sinal sonoro. A luz de energia "H" está acesa.
b) Pressione o botão "A" e o dispositivo ligará.
c) O diodo LED exibe a temperatura ambiente e começa a trabalhar no modo automático.

1. Escolha o modo de operação

Pressione o botão "C" para selecionar o modo de operação desejado por sequência:

Modo automático "J" -> Modo de refrigeração "K" -> Modo de secagem "L" -> Modo de ventilação "M."

1. Ajuste a temperatura

A temperatura pode ser ajustada dentro de uma faixa de 15 ° -31 ° C. Pressione o botão “D” ou “E” para aumentar ou diminuir a temperatura em 1 ° C pressionando uma vez. O painel de LED do dispositivo mostra a temperatura alvo por 5 segundos e depois exibe a temperatura ambiente.

1. Ajuste a velocidade do ventilador

Pressione o botão "B" para selecionar a velocidade do ventilador desejada, por sequência:

Baixa velocidade "F" -> Alta velocidade G

1. Potência

Quando você pressiona novamente o botão "A", o dispositivo soa "di", o indicador de energia "H" apaga e para de funcionar.

1. Pressione este botão "I" para entrar no modo de suspensão do dispositivo.

2. Pressione este botão "N" para definir um desligamento programado.

3. Pressione este botão "O" para ajustar a oscilação do balanço de ar para cima e para baixo.

Cada princípio de funcionamento do modo:

Modo "J" automático:

Uma vez selecionada a operação "J", o sensor de temperatura interno opera automaticamente e seleciona um dos modos de operação abaixo:

- Quando a temperatura ambiente for ≥24 °C, a unidade selecionará automaticamente o modo "K" do modo legal. ou

- Quando a temperatura ambiente < 24 °C, a unidade selecionará automaticamente o modo de alta velocidade do ventilador "M".

Desumidificar o modo "L":

1. O ventilador centrífugo para cima funcionará em baixa velocidade e a velocidade não pode ser ajustada.

2. O compressor irá parar após 8 minutos e, em seguida, novamente após 6 minutos.

3. O dispositivo adota o modo de desumidificação de temperatura constante, e o ajuste da temperatura não é eficaz.

AVISO:

Ao operar o dispositivo em condições de umidade variável, o orifício de drenagem do resfriador (9) deve estar constantemente aberto e garantir a drenagem constante da água.

Modo "K" FRESCO:

1. Quando a temperatura ambiente é superior à temperatura definida no painel de controle, o compressor começa a funcionar.
2. Quando a temperatura ambiente é inferior à temperatura definida no painel de controle, o compressor para e o ventilador superior opera na velocidade definida original.

Ventile o modo "M..".

1. O ventilador centrífugo para cima funciona na velocidade definida e o compressor não funciona.
2. O ajuste da temperatura não é eficaz.

Operação do temporizador "N":

1. Pressione o botão “N” para definir o tempo de desligamento automático enquanto a unidade estiver em funcionamento.
2. Pressione o botão "N" para definir o tempo de ativação automática enquanto a unidade estiver pronta.
3. O tempo pode ser ajustado dentro de um intervalo de 1 hora a 24 horas, pressionando o botão "D" (+) ou "E" (-).

Operação "I" no modo de suspensão e função de bloqueio infantil:

1. O modo de suspensão opera quando a unidade está no modo "K" de resfriamento.
2. Pressione o botão "I" no modo frio "K", a unidade funcionará no modo de suspensão e o ventilador centrífugo para cima passará para a velocidade baixa automaticamente. A temperatura definida aumentará 1 °C após uma hora e aumentará 2 °C após duas horas. Após seis horas, a unidade para de funcionar.
3. Pressione o botão de trava infantil "I" por três segundos para que todas as outras funções não possam ser usadas. Pressione por 3 segundos novamente para desbloquear a função de bloqueio infantil, enquanto todas as outras funções poderão usar novamente.

Operação no modo Swing "O":

Quando o dispositivo estiver ligado, pressione o botão "O", a persiana vertical será ligada ou desligada. Quando está ligada, a grelha pode girar para frente e para trás dentro de 60 graus. Pressione o botão "O" novamente, a grelha irá parar de girar.

Aviso prévio:

A placa de controle principal possui função de memória, quando o dispositivo está pronto para ser executado, mas no status de parada, a placa de controle principal pode memorizar a inicialização do modo de trabalho. Quando você liga a unidade, ela funciona como a mesma promulgação do modo de trabalho da última vez, sem a necessidade de redefinir o modo de trabalho novamente. (Esta condição não está disponível quando a unidade está no modo AUTO "J".)

CONTROLE REMOTO

1. Deslize a tampa traseira para abrir e retirar o filme isolante das baterias.
2. Coloque as pilhas dentro do slot, devem corresponder aos sinais de "+" e "-" no controle remoto.
3. Por muito tempo sem uso, retire as pilhas.
4. Para evitar a poluição ambiental, retire as baterias usadas e descarte a segurança de forma adequada.
   Para operar o dispositivo, aponte o controle remoto (..) para o receptor de sinal. O controle remoto operará o dispositivo a uma distância de 5 metros quando apontar para o receptor de sinal do dispositivo.

DISPOSITIVOS DE PROTEÇÃO

O dispositivo de proteção pode tropeçar e parar o aparelho nos casos listados abaixo:

1. no modo de resfriamento: a temperatura do ar interno é superior a 43 °C (109 °F)

2. no modo de resfriamento: a temperatura ambiente é inferior a 15 °C (59 °F)

3. no modo desumidificador: a temperatura ambiente é inferior a 15 °C (59 °F).

Se o dispositivo funcionar no modo “K” de resfriamento ou desumidificar o modo “L” com a porta ou janela aberta por um longo período em que a umidade relativa estiver acima de 80%, o orvalho poderá pingar da tomada.

O dispositivo de proteção funcionará nos seguintes casos:

1. Reinicie o dispositivo imediatamente após parar o trabalho ou alterar o modo selecionado durante o trabalho, aguarde 3 minutos.
2. Se o plugue foi removido, após reiniciar o dispositivo retornará ao modo original, TIMER ON e TIMER OFF - devem ser ajustados novamente.

OBSERVAÇÃO: há reciclagem de água condensada escondida nesta unidade. A água de condensação é parcialmente mantida reciclando entre o condensador e a placa de água. Quando o nível da água sobe para o nível superior, o interruptor de bóia e o indicador de água cheia (E4) acendem para lembrar a drenagem da água. Desligue a fonte de alimentação, mova o aparelho para um local adequado, remova o bujão de drenagem, drene completamente a água. Após o dreno, reinstale o plugue, ou o aparelho poderá vazar e molhar o seu quarto.

Se o aparelho estiver em uma posição que admita água de drenagem, você também poderá conectar o orifício de drenagem à porta de drenagem para drenar a água. O tubo de drenagem é adicionado ao kit, com diâmetro interno de 9mm, diâmetro externo de 12mm, material: PVC.

Solução de problemas

1) Problema: Não funciona.

Análise:

a) talvez o disparo ou o fusível do protetor esteja queimado, aguarde 3 minutos e inicie novamente, o dispositivo protetor pode estar impedindo o funcionamento do dispositivo.
c) talvez as pilhas do controle remoto estejam gastas.
d) talvez o plugue não esteja conectado corretamente.
2) Problema: funciona apenas por um curto período de tempo

Análise:

a) se a temperatura definida estiver próxima da temperatura ambiente, você poderá abaixo-la.
b) talvez a saída de ar esteja obstruída por obstáculos. Tire o obstáculo.
3) Problema: Funciona, mas não esfria

Análise:

a) talvez a porta ou a janela esteja aberta.
b) talvez a pouca distância, haja outro aparelho que funcione a quente como aquecedor ou lâmpada, etc.
c) o filtro de ar está sujo, limpe-o.
d) a entrada ou saída de ar está bloqueada.
f) a temperatura definida está muito alta.
4) Problema: vazamento de água durante o movimento.

Análise:

a) drene o condensado antes de movê-lo.
b) para evitar vazamento de água, localize o dispositivo em terreno plano.
5) Problema: Não trabalhe e regue o indicador "E4"

Análise:

a) retire o bujão de borracha para drenar a água.
b) se estiver frequentemente nesse estado, entre em contato com o serviço técnico qualificado.

Solução de problemas

6) Problema: o dispositivo falha ao iniciar.

Análise:

a) talvez não esteja conectado. Então, conecte-o.
b) talvez danos na tomada ou na tomada. Substitua pelo provedor de serviços.
c) talvez fusível quebrado. Substitua o fusível pelo provedor de serviços (especificação: 3,15A / 250VAC).
7) Problema: o dispositivo para automaticamente.

Análise:

a) tempo desligado ou temperatura definida atingida. Reinicie ou aguarde a troca automática.
8) Problema: não há ar frio no modo COOL "K".

Análise:

a) a temperatura ambiente é inferior à temperatura definida. É um fenômeno normal, a máquina comutará automaticamente enquanto a temperatura ambiente for superior à temperatura definida.
b) O dispositivo entra em proteção anticongelante. O dispositivo comutará automaticamente após o término da proteção anticongelante.
9) Problema: o LED exibe o código de falha "E2"

Análise:

a) o sensor de temperatura ambiente falha ou danifica. Substitua o sensor de temperatura ambiente pelo provedor de serviços.
10) Problema: o LED exibe o código de falha "E3"

Análise:

a) o sensor do tubo de óleo do evaporador falha ou está danificado. Substitua o sensor do tubo da bobina do evaporador pelo provedor de serviços.
11) Problema: o LED exibe o código de falha "E4"

Análise:

a) aviso cheio de água. Escorra a água.

LIMPEZA E MANUTENÇÃO

Manutenção do dispositivo

1. Desligue o dispositivo antes de desconectar a fonte de alimentação.
2. Limpe com um pano macio e seco. Use água morna abaixo de 40 °C para limpar se o aparelho estiver muito sujo.
3. Nunca use substância volátil, como gasolina ou pó de polimento, para limpar o dispositivo.

Manutenção do filtro de ar

É necessário limpar o filtro de ar a cada 2 semanas se o dispositivo operar em um ambiente extremamente poeirento. Limpe da seguinte maneira:

1. Pare o dispositivo primeiro, empurre o filtro de ar (Figura F).
2. Limpe e reinstale o filtro de ar.
3. Se a sujeira for visível, lave-a com uma solução de detergente em água morna. Após a limpeza, seque-o em um local sombreado e fresco e reinstale-o.

Manutenção após o uso

1. Se o dispositivo não for utilizado por mais tempo, retire o bujão de borracha do orifício de drenagem do resfriador superior (8) e o orifício de drenagem do resfriador (9) da porta de drenagem, para drenar a água.
2. Mantenha o aparelho funcionando com ventilador apenas por meio dia durante um dia ensolarado para secar o aparelho por dentro e evitar que fique mofado.
3. Pare o dispositivo e retire o plugue do cabo de alimentação, retire as pilhas do controle remoto e guarde o dispositivo adequadamente.
4. Limpe o filtro de ar e reinstale-o.
5. Remova as mangueiras de ar, armazene-as adequadamente e cubra o orifício firmemente.

DADOS TÉCNICOS:

Capacidade de refrigeração em BTU: 9000 BTU / hora

Capacidade de refrigeração em watts: 2600

Consumo de energia (refrigeração) W: 950 W

Volume: <= 65dB

Protecção do meio ambiente. Rogamos, os embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contenedores para material plástico. O dispositivo usado deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado. Não colocar o dispositivo em contenedores para resíduos municipais!!
