CR 7912 - Klimatizacija CAMRY - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO CR 7912 CAMRY

1. Pred uporabo naprave preberite navodila za uporabo in sledite navodilom, ki jih vsebuje. Proizvajalec ne odgovarja za škodo, ki jo povzroči uporaba naprave v nasprotju s predvidenim namenom ali nepravilnim delovanjem.
2. Naprava je samo za domačo uporabo. Ne uporabljajte za druge namene, ki niso predvideni.
3. Napravo je treba priključiti na električno vtičnico le z ozemljenim 220 240 V \~ 50Hz. Za povečanje obratovalne varnosti več električnih naprav ne bi smelo biti priključeno na en tokovni tokokrog hkrati.
4. Bodite zelo previdni pri uporabi naprave, ko so otroci v bližini. Ne dovolite otrokom, da se igrajo z napravo, ne dovolite otrokom ali ljudem, ki jih naprava ne pozna, da jo uporabljajo.
5. OPOZORILO: To opremo lahko uporabljajo otroci, starejši od 8 let, in osebe z omejenimi telesnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe, ki nimajo izkušenj ali znanja o opremi, će se to izvaja pod nadzorom odgovorne osebe. zaradi varnosti ali so jim bili odobreni podatki o varni uporabi naprave in se zavedajo nevarnosti uporabe. Otroci se ne smejo igrati z opremo. Čiščenja in vzdrževanja naprave ne smejo izvajati otroci, razen će so starejši od 8 let in se te dejavnosti izvajajo pod nadzorom.
6. Vedno odklopite napajalni kabel, tako da po uporabi držite vtičnico z roko. NE vlecite napajalnega kabla.
7. Kabla, vtiča in celotne naprave ne potopite v vodo ali katero koli drugo tekočino. Naprave ne izpostavljajte atmosferskim razmeram (dež, sonce itd...) In ne uporabljajte v pogojih visoke vlažnosti (kopalnice, vlažne mobilne hišice).
8. Občasno preverite stanje napajalnega kabla. Če je napajalni kabel poškodovan, ga zamenjajte s specializirano servisno delavnico, da se izognete nevarnosti.
9. Naprave ne uporabljajte s poškodovanim napajalnim kablom ali će je padel ali poškodovan na kakršen koli drug način ali će ne deluje pravilno. Naprave ne popravljajte sami, saj obstaja nevarnost električnega udara. Poškodovano napravo odnesite v ustrezen servisni center, da preverite ali popravite. Vsa popravila smejo izvajati samo pooblaščeni serviserji. Nepravilno opravljena popravila lahko za uporabnika resno ogrozijo.
10. Napravo postavite na hladno in stabilno površino, stran od vročih kuhinjskih aparatov, kot so: električni štedilnik, plinski gorilnik itd...
11. Prepričajte se, da nič ne blokira dovoda in izstopa zraka v napravi
12. Napravo uporabljajte samo na ravni površini, da preprečite razlitje kondenzata

13. Za dodatno zaščito je priporočljivo v električni tokokrog vgraditi napravo za preostali tok (RCD) z nazivno preostalo vrednostjo, ki ne presega 30 mA. Za to vprašajte električarja.

14. Zračni filter redno čistite. Pogostost čiščenja je odvisna od čistoče zraka.

15. Po izklopu stroja počakajte vsaj 5 minut, preden ga ponovno vklopite.
16. Naprave ne uporabljajte na sončnih mestih. Ko se naprava pregreje, se vklopi zaščita pred pregrevanjem.
17. Za zagotovitev učinkovitega hlajenja je treba med stranskimi stenami naprave in steno ali pohištvom ali zavesami držati vsaj 60 cm razdalje.
18. Če je razlika med ciljno temperaturo in temperaturo okolice zaradi omejene zmogljivosti naprave prevelika, ciljne temperature morda ne bo mogoče doseči.
19. Če želite zmanjšati tveganje požara, električnega udara ali poškodb pri uporabi klimatske naprave, upoštevajte naslednje osnovne previdnostne ukrepe:

a) Priključite na ozemljeno vtičnico s tremi zatiči.
b) Ne odstranjujte ozemljitvenega droga.
c) Ne uporabljajte adapterja.
d) Ne uporabljajte podaljševalnega kabla.
e) klimatsko napravo pred servisiranjem izključite.
f) Za premikanje in namestitev klimatske naprave uporabite dve ali več oseb.

1. Ne uporabljajte sredstev, ki pospešujejo postopek odtaljevanja ali čiščenja, razen tistih, ki jih priporoča proizvajalec.

2. Napravo je treba hraniti v prostoru brez stalno delujočih virov vžiga, na primer: odprtega ognja, plinskih naprav ali električnih grelnikov.

PRED PRVO UPORABO - (slika E)

Priključke priključite na odvod zraka, kot sledi:

1. Podaljšajte izpušni kanal za zrak (10) tako, da izvlečete dva konca cevi.
2. Privijte dovod za odvod zraka (10) v priključek izpušnega kanala za zrak (11).
3. Priključite konektor izpuha za odvod zraka (11) na napravo.

OPOMBE:

1. Enoto držite najmanj 1 meter stran od televizorja ali radia, da se izognete elektromagnetnim motnjam.
2. Naprave ne izpostavljajte neposredni sončni svetlobi, da preprečite, da bi barva na površini zbledela.
3. Med prevozom enote ne nagibajte za več kot 35° ali na glavo. Če se je naprava med prevozom prevrnila, jo pravilno odložite in počakajte 2-4 ure, preden jo zaženete.
4. Enoto postavite na ravno površino z naklonom manj kot 5°.
5. Naprava deluje učinkoviteje na določenih lokacijah, izberite najboljšo lokacijo:

- Poleg okna, vrat ali francoskega okna.

- Naj bo potrebno oddaljenost povratnega zraka do stene ali drugih ovir najmanj 60 cm.

- Podaljšajte zračno cev, da zagotovite, da ima drugi konec cevi zračnost med okenskimi vrati, francosko okno ali steno.

- Zračne odprtine ali vstopa ne morete preprečiti z zaščitno mrežo ali kakršnimi koli ovirami.

Če želite podaljšati življenjsko dobo naprave, izpustite kondenzirano vodo iz zgornjih (8) in spodnjih (9) hladilnih odprtin hladilnika, preden jo ob koncu sezone enoto odložite v skladišče.

OPIS NAPRAVE (sliki A in B)

1. Nadzorna plošča 2. Odvod hladnega zraka
2. Signalni receptor 4. Daljinski upravljalnik
3. Transportni ročaj 6. Izpušni kanal
4. Dovod uparjalnika 8. Odvodna odprtina za zgornji hladilnik
5. Odtočna odprtina hladilnika navzdol 10. Odvod zraka za odvod zraka
6. Priključek izpušnega kanala za zrak 12. Adapter za izpušni sistem

NADZORNA PLOŠČA (slika C)

A. Gumb za vklop / izklop B. Gumb za hitrost ventilatorja
C. Tipka načina D. Tipka za merjenje časa / temperature

E. Gumb za izklop časovnika / temperature F. Gumb z nizko hitrostjo

G. Gumb za visoke hitrosti H. Indikator napajanja

I. Tipka za spanje in zaklepanje otroka J. Samodejni način

K. Hladni način L. Način razvlaževanja

M. Način ventilatorja N. Tipka gumba

O. Tipka za nihanje P. Otroška ključavnica

DALJINSKI KONTROLER - slika D

Daljinski upravljalnik odda signale v sistem.

Gumb "A" - aparat se bo zagnal, ko je vklopljen, ali pa se bo ustavil, ko deluje, će pritisnete ta gumb.

Ko je izbrano delovanje "J", senzor temperature v notranjosti deluje samodejno in izbere enega od spodnjih načinov delovanja:

- Ko je sobna temperatura ≥24 °C, bo enota samodejno izbrala način "K".

ali

- Ko je sobna temperatura < 24 °C, bo naprava samodejno izbrala način visoke hitrosti ventilatorja "M".

Pri delovanju naprave v pogojih različne vlažnosti mora biti odprtina za odtok (9) hladilnika navzdol neprekinjeno odprta in zagotavljati nenehno odvajanje vode.

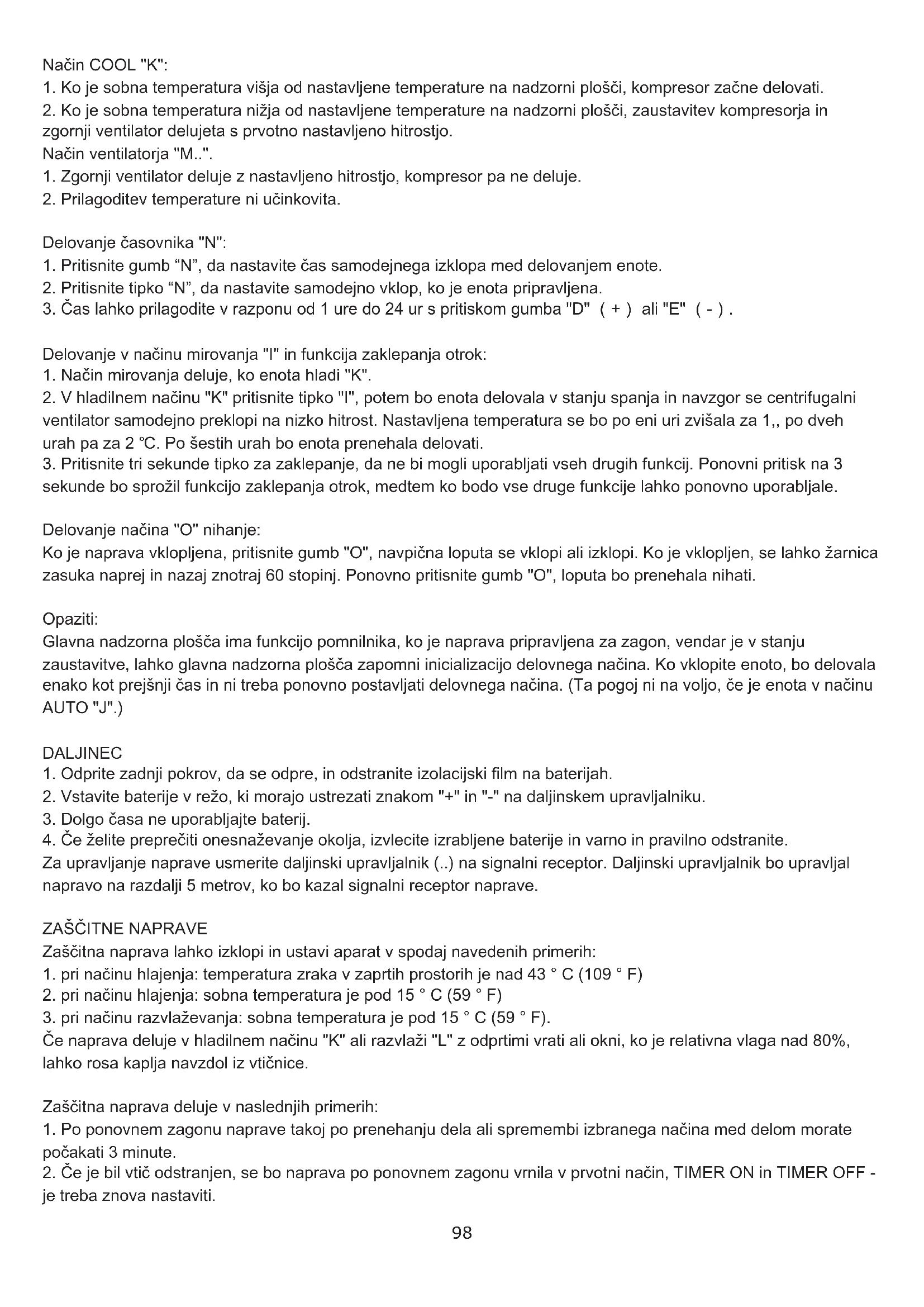

Način COOL "K":

1. Ko je sobna temperatura višja od nastavljene temperature na nadzorni plošči, kompresor začne delovati.
2. Ko je sobna temperatura nižja od nastavljene temperature na nadzorni plošči, zaustavitev kompresorja in zgornji ventilator delujeta s prvotno nastavljeno hitrostjo.

Način ventilatorja "M..".

1. Zgornji ventilator deluje z nastavljeno hitrostjo, kompresor pa ne deluje.
2. Prilagoditev temperature ni učinkovita.

Delovanje časovnika "N":

1. Pritisnite gumb "N", da nastavite čas samodejnega izklopa med delovanjem enote.
2. Pritisnite tipko "N", da nastavite samodejno vklop, ko je enota pripravljena.
3. Čas lahko prilagodite v razponu od 1 ure do 24 ur s pritiskom gumba "D" (+) ali "E" (-).

Delovanje v načinu mirovanja "I" in funkcija zaklepanja otrok:

1. Način mirovanja deluje, ko enota hladi "K".
2. V hladilnem načinu "K" pritisnite tipko "I", potem bo enota delovala v stanju spanja in navzgor se centrifugalni ventilator samodejno preklopi na nizko hitrost. Nastavljena temperatura se bo po eni uri zvišala za 1,, po dveh urah pa za 2 °C. Po šestih urah bo enota prenehala delovati.
3. Pritisnite tri sekunde tipko za zaklepanje, da ne bi mogli uporabljati vseh drugih funkcij. Ponovni pritisk na 3 sekunde bo sprožil funkcijo zaklepanja otrok, medtem ko bodo vse druge funkcije lahko ponovno uporabljale.

Delovanje načina "O" nihanje:

Ko je naprava vklopljena, pritisnite gumb "O", navpična loputa se vklopi ali izklopi. Ko je vklopljen, se lahko žarnica zasuka naprej in nazaj znotraj 60 stopinj. Ponovno pritisnite gumb "O", loputa bo prenehala nihati.

Opaziti:

Glavna nadzorna plošča ima funkcijo pomnilnika, ko je naprava pripravljena za zagon, vendar je v stanju zaustavitve, lahko glavna nadzorna plošča zapomni inicializacijo delovnega načina. Ko vklopite enoto, bo delovala enako kot prejšnji čas in ni treba ponovno postavljati delovnega načina. (Ta pogoj ni na voljo, će je enota v načinu AUTO "J".)

DALJINEC

1. Odprite zadnji pokrov, da se odpre, in odstranite izolacijski film na baterijah.
2. Vstavite baterije v režo, ki morajo ustrezati znakom "+" in "-" na daljinskem upravljalniku.
3. Dolgo časa ne uporabljajte baterij.
4. Če želite preprečiti onesnaževanje okolja, izvlecite izrabljene baterije in varno in pravilno odstranite.

Za upravljanje naprave usmerite daljinski upravljalnik (..) na signalni receptor. Daljinski upravljalnik bo upravljal napravo na razdalji 5 metrov, ko bo kazal signalni receptor naprave.

ZAŠČITNE NAPRAVE

Zaščitna naprava lahko izklopi in ustavi aparat v spodaj navedenih primerih:

1. pri načinu hlajenja: temperatura zraka v zaprtih prostorih je nad 43 °C (109 °F)

2. pri načinu hlajenja: sobna temperatura je pod 15 °C (59 °F)

3. pri načinu razvlaževanja: sobna temperatura je pod 15 °C (59 °F).

Če naprava deluje v hladilnem načinu "K" ali razvlaži "L" z odprtimi vrati ali okni, ko je relativna vlaga nad 80%, lahko rosa kaplja navzdol iz vtičnice.

Zaščitna naprava deluje v naslednjih primerih:

1. Po ponovnem zagonu naprave takoj po prenehanju dela ali spremembi izbranega načina med delom morate počakati 3 minute.
2. Če je bil vtič odstranjen, se bo naprava po ponovnem zagonu vrnila v prvotni način, TIMER ON in TIMER OFF - je treba znova nastaviti.

OPOMBA: v tej enoti se skriva recikliranje kondenza vode. Kondenzacijska voda delno ostane v recikliranju med kondenzatorjem in vodno ploščo. Ko se nivo vode dvigne na zgornjo raven, zasveti plavajoče stikalo in indikator polne vode (E4), da opomni na odtekanje vode. Prekinite napajanje, napravo prestavite na primerno mesto, odstranite čep za izpust, popolnoma izpustite vodo. Po izpraznitvi znova namestite vtič, ali naprava lahko pušča in vaš prostor postane moker.

Če je aparat postavljen v položaj, ki dopušča odtočno vodo, lahko za odtok vode priključite tudi odtočno luknjo na odtočno odprtino. V komplet je dodana odtočna cev z notranjim premerom 9 mm, zunanjim premerom 12 mm, material: PVC.

Odpravljanje težav

a) morda se sproži zaščitna zaščita ali varovalka, počakajte 3 minute in začnite znova, ker lahko zaščitna naprava prepreči delovanje naprave.
c) morda so baterije na daljinskem upravljalniku iztrošene.
d) morda vtič ni pravilno priključen.
2) Težava: deluje le kratek čas

Analiza:

a) če je nastavljena temperatura blizu sobne temperature, lahko nastavite temperaturo.
b) morda preprečuje odtok zraka ovira. Odstranite oviro.
3) Težava: deluje, vendar ne hladi

Analiza:

a) morda so vrata ali okna odprta.
b) morda je v bližini oddaljena še ena naprava, ki deluje toplotno kot grelec ali svetilka itd...
c) zračni filter je umazan, očistite ga.
d) odvod ali dovod zraka je blokiran.
f) nastavljena temperatura je previsoka
4) Težava: Puščanje vode med.. premikanjem.

Analiza:

a) pred premikanjem izpustite kondenzat.
b) Da se izognete uhajanju vode, napravo položite na ravna tla.
5) Težave: Ne delajte in indikator polnega vode "E4"

Analiza:

a) izvlecite gumijasti čep za odtok vode.
b) će je pogosto v tem stanju, se obrnite na usposobljenega serviserja.

Odpravljanje težav

6) Težava: Naprava se ne zažene.

Analiza:

a) morda ni priključen. Torej, priključite ga.
b) morda poškodbe vtiča ali vtičnice. Zamenjajte jih pri ponudniku storitev.
c) morda je varovalka pokvarjena. Varovalko zamenjajte pri ponudniku storitev (specifikacija: 3,15A / 250VAC).
7) Težava: Naprava se samodejno ustavi.

Analiza:

a) časovni izklop ali nastavljena dosežena temperatura. Znova ga zaženite ali počakajte, da se samodejno preklopi.
8) Težave: brez hladnega zraka v COOL "K" načinu.

Analiza:

a) sobna temperatura je nižja od nastavljene temperature. To je običajen pojav, stroj se bo samodejno preklopil, ko je sobna temperatura višja od nastavljene temperature.
b) Naprava zaščiti pred zmrzovanjem. Naprava se bo samodejno preklopila po končani zaščiti pred zmrzovanjem.
9) Težave: LED prikazuje kodo napake "E2"

Analiza:

a) senzor sobne temperature ne uspe ali se poškoduje. Senzor sobne temperature zamenjajte pri ponudniku storitev.
10) Težave: LED prikazuje kodo napake "E3"
Analiza:
a) Senzor cevi za olje uparjalnika ne uspe ali se poškoduje. Senzor cevi tuljave uparjalnika zamenjajte pri ponudniku storitev.
11) Težave: LED prikazuje kodo napake "E4"
Analiza:
a) opozorilo, ki je polno vode. Odcedite vodo.

ČIŠČENJE IN VZDRŽEVANJE

Vzdrževanje naprav

1. Pred izklopom iz napajanja najprej izklopite napravo.
2. Obrišite z mehko in suho krpo. Če je naprava zelo umazana, jo očistite z mlačno vodo pod 40 °C.
3. Za čiščenje naprave nikoli ne uporabljajte hlapnih snovi, kot sta bencin ali polirni prašek.

Vzdrževanje zračnega filtra

Če naprava deluje v izjemno prašnem okolju, je potrebno vsaka 2 tedna očistiti zračni filter. Očistite na naslednji način:

1. Najprej ustavite napravo, potisnite zračni filter (Slika F).
2. Očistite in ponovno namestite zračni filter.
3. Če je umazanija vidna, jo sperite z raztopino detergenta v mlačni vodi. Po čiščenju ga posušite v zasenčenem in hladnem prostoru, nato pa ga znova namestite.

Vzdrževanje po uporabi

1. Če naprava ne bo uporabljala dlje časa, ne pozabite izvleciti gumijastega čepa zgornje odprtine za odtok hladilnika (8) in gumijastega vtiča navzdol odtočne odprtine hladilnika (9) za odtok vode.
2. Med sončnim dnevom napravo pustite, da deluje z ventilatorjem le pol ure, da napravo posušite v notranjosti in preprečite, da bi se plesnila.
3. Ustavite napravo in izvlecite vtič napajalnega kabla, nato vzemite baterije daljinskega upravljalnika in napravo pravilno shranite.
4. Očistite zračni filter in ga ponovno namestite.
5. Odstranite cevi za zrak in jih pravilno shranite ter luknjo dobro pokrijte.

TEHNIČNI PODATKI:

Kapaciteta hlajenja pri BTU: 9000 BTU / uro

Hladilna zmogljivost v vatih: 2600

Poraba energije (hlajenje) W: 950 W

Prostornina: <= 65 dB

Pretok zraka: 380 m3 / h

Pozor, nevarnost požara

NE prebijajte in ne gorijte.

Bodite pozorni, da hladilno sredstvo morda ne vsebuje vonja.

Najvišja količina hladilnega sredstva: 200 g.
