NAUDOJIMO INSTRUKCIJA CR 7912 CAMRY

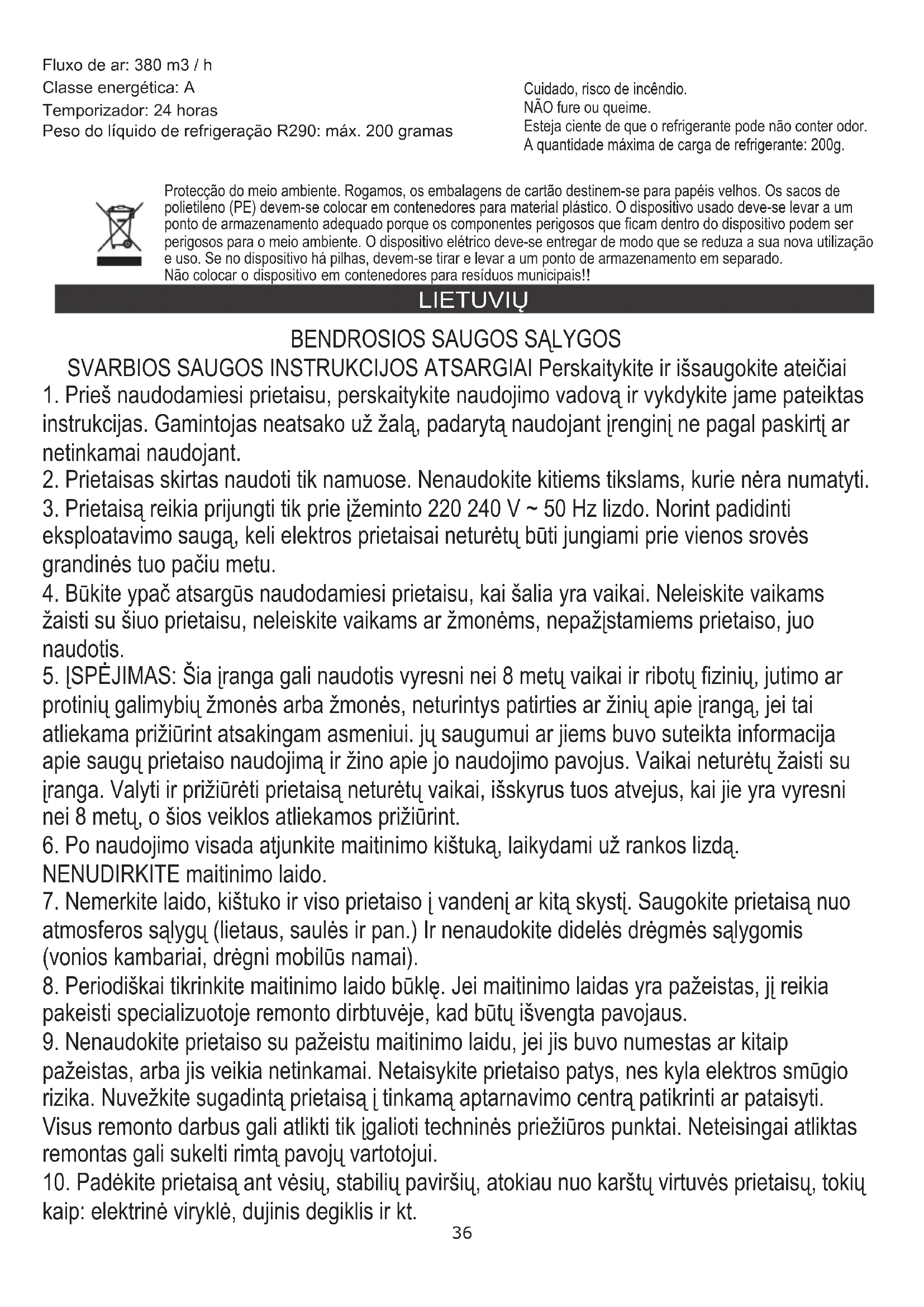

SVARBIOS SAUGOS INSTRUKCIJOS ATSARGIAI Perskaitykite ir išsaugokite ateičiai

1. Prieš naudodamiesi prietaisu, perskaitykite naudojimo vadovą ir vykdykite jame pateiktas instrukcijas. Gamintojas neatsako už žala, padarytą naudojant įrenginį ne pagal paskirtį ar netinkamai naudojant.
2. Prietaisas skirtas naudoti tik namuose. Nenaudokite kitiems tikslams, kurie néra numatyti.
3. Prietaisą reikia prijungti tik prie jžeminto 220 240 V \~ 50 Hz lizdo. Norint padidinti eksploatavimo sauga, keli elektros prietaisai neturėtų būti jungiami prie vienos srovės grandinės tuo pačiu metu.
4. Būkite ypač atsargūs naudodamiesi prietaisu, kai šalia yra vaikai. Neleiskite vaikams žaisti su šiuo prietaisu, neleiskite vaikams ar žmonėms, nepažįstamiems prietaiso, juo naudotis.
5. [SPÈJIMAS: Šia įranga gali naudotis vyresni nei 8 metų vaikai ir ribotų fizinių, jutimo ar protinių galimybių žmonės arba žmonės, neturintys patirties ar žinių apie įrangą, jei tai atliekama prižiūrint atsakingam asmeniui. jų saugumui ar jiems buvo suteikta informacija apie saugų prietaiso naudojimą ir žino apie jo naudojimo pavojus. Vaikai neturėtų žaisti su įranga. Valyti ir prižiūrėti prietaisą neturėtų vaikai, išskyrus tuos atvejus, kai jie yra vyresni nei 8 metų, o šios veiklos atliekamos prižiūrint.
6. Po naudojimo visada atjunkite maitinimo kištuka, laikydami už rankos lizda.

NENUDIRKITE maitinimo laido.

1. Nemerkite laido, kištuko ir viso prietaiso i vandenj ar kitą skysti. Saugokite prietaisą nuo atmosferos sąlygų (lietaus, saulės ir pan.) Ir nenaudokite didelės drėgmės sąlygomis (vonios kambariai, drėgni mobilūs namai).
2. Periodiškai tikrinkite maitinimo laido būklę. Jei maitinimo laidas yra pažeistas, jī reikia pakeisti specializuotoje remonto dirbtuvėje, kad būtų išvengta pavjoaus.
3. Nenaudokite prietaiso su pažeistu maitinimo laidu, jei jis buvo numestas ar kitaip pažeistas, arba jis veikia netinkamai. Netaisykite prietaiso patys, nes kyla elektros smūgio rizika. Nuvežkite sugadintą prietaisą į tinkamą aptarnavimo centra patikrinti ar pataisyti. Visus remonto darbus gali atlikti tik įgalioti techninės priežiūros punktai. Neteisingai atliktas remontas gali sukelti rimtą pavojų vartotojui.

4. Padėkite prietaisą ant vėsių, stabilių paviršių, atokiau nuo karštų virtuvės prietaisų, tokių kaip: elektrinė viryklė, dujinis degiklis ir kt.

5. [sitikinkite, kad niekas neužstoja prietaiso oro jeleidimo ir išleidimo angos

6. Naudokite prietaisą tik ant lygaus pavirśiaus, kad nesusidarytų kondensatas
7. Norint užtikrinti papildomą apsaugą, patartina i elektros grandinę jmontuoti likutinės srovės įtaisą (RCD), kurio vardinė likutinė srovė neviršytų 30mA. Dėl to kreipkitės i elektriką.
8. Reguliariai valykite oro filtrą. Valymo dažnumas priklauso nuo oro švara.
9. Išjunge mašina, prieš vėl jjungdami, palaukite bent 5 minutes.
10. Nenaudokite prietaiso saulètose vietose. Kai prietaisas perkaista, apsauga nuo perkaitimo jjungs [rengini].
11. Kad būtų užtikrintas efektyvus aušinimas, tarp prietaiso šoninių sienelių ir sienos, baldų ar užuolaidų turėtų būti laikomas ne mažesnis kaip 60 cm atstumas.
12. Dėl riboto prietaiso veikimo, jei tikslinės ir aplinkos temperatūros skirtumas yra per didelis, tikslinė temperatūra gali būti nepasiekta.
13. Norėdami sumažinti gaisro, elektros smūgio ar sužeidimo rizika, kai naudojate oro kondicionierių, laikykitės šių pagrindinių atsargumo priemonių:

a) Prijunkite prie ižeminto lizdo 3 kaiščiais.

b) Nenuimkite ižeminimo gnybto.

c) Nenaudokite adapterio.

d) Nenaudokite ilgintuvo.

e) Prieš atlikdami techninę priežiūrą, atjunkite oro kondicionierių.

f) Norėdami perkelti ir sumontuoti oro kondicionierių, naudokite du ar daugiau žmonių.

1. Nenaudokite agentų, kurie pagreitina atitirpinimo ar valymo procesą, išskyrus tuos, kuriuos rekomenduoja gamintojas.

2. Prietaisą reikia laikyti kambaryje, kuriame nėra nuolat veikiančių uždegimo šaltinių, pavyzdžiui: atvira ugnis, dujiniai prietaisai ar elektriniai šildytuvai.

PRIEŠ PIRMAJL NAUDOJIMA - (E paveikslas)

Prijunkite jungtis prie oro išmetimo ortakio taip:

1. Ištraukite oro išleidimo kanalą (10), ištraukdami du ortakio galus.

2. [sukite oro išleidimo kanalą (10) ] oro išleidimo kanalo jungti (11).

3. Prijunkite oro išleidimo kanalo jungtį (11) prie prietaiso.

PASTABOS:

1. Laikykite jrenginj mažiausiai 1 metro atstumu nuo televizoriaus ar radijo imtuvo, kad išvengtumėte elektromagnetinių trukdžių.
2. Nelaikykite jrenginio tiesioginiuose saulės spinduliuose, kad paviršiaus spalva neišbluktu.

3. Veždami negalima pakreipti įrenginio daugiau nei 35° arba aukštyn kojomis. Jei gabenimo metu prietaisas buvo apverstas, padėkite jį teisingai ir palaukite 2–4 valandas prieš pradėdami.

4. Padėkite įrenginį ant lygaus paviršiaus, kurio polinkis mažesnis nei 5°.

5. [renginys efektyviau veikia tam tikrose kambario vietose, pasirinkite geriausią vieta:

- Šalia lango, durų ar prancūziško lango.

- Laikykitės bent 60 cm atstumo nuo grįžtančio oro išleidimo angos iki sienos ar kitų kliūčių.

- Ištieskite oro žarna, kad įsitikintumėte, jog kitame oro žarnos gale yra prošvaisa tarp lango durų, prancūziško lango ar sienos angos.

- Oro išleidimo angos ar įsiurbimo angos negalima užblokuoti apsauginėmis grotelėmis ar jokiomis kliūtimis.

Norėdami prailginti įrenginio eksploatavimo laika, prieš dėdami įrenginį sezono pabaigoje, išleiskite kondensuotą vandenį iš viršutinių (8) ir apatinių (9) aušintuvų išleidimo angų.

|RENGIMO APRAŠAS (A ir B paveikslai)

1. Valdymo pultas 2. Šalto oro išleidimo anga

2. Signalo receptorius 4. Nuotolinis valdiklis

3. Transportavimo rankena 6. Išmetimo kanalas

4. Garintuvo jėjimas 8. Viršutinė aušintuvo išleidimo anga

5. Aušintuvo išleidimo anga žemyn 10. Oro išleidimo kanalas

6. Oro išmetimo kanalo jungtis 12. Langu išmetimo adapteris

VALDYMO SKYDELIS (C paveikslas)

A. Ijungimo / išjungimo mygtukas B. Ijungimas / išjungimas B. Ventiliatoriaus greičio mygtukas

C. Režimo mygtukas D. Laikmačio / temperatūros padidinimo mygtukas

E. Laikmačio / temperatūros mažinimo mygtukas F. Žemo greičio mygtukas

G. Greitaeigis mygtukas H. Maitinimo indikatorius

I. Miego mygtukas ir užraktas nuo vaikų J. Automatinis režimas

K. Aušinimo režimas L. Sausinimo režimas

M. Ventiliatoriaus režimas N. Laikmačio mygtukas

O. Svyravimo mygtukas P. Vaiko užraktas

Nuotolinis valdiklis - D paveikslas

Nuotolinis valdiklis perduoda signalus i sistema.

Mygtukas „A“ - prietaisas bus ijungtas, kai jis bus ijungtas, arba bus sustabdytas, kai jis veiks, jei paspausite šj mygtuka.

Mygtukas „C“ - paspauskite jj, kad pasirinktumėte darbo režimą: „J“, „K“, „L“ arba „M.“.

Mygtukas „B“ - paspauskite jį, kad iš eilės pasirinktumėte ventiliatoriaus greitį.

Mygtukas „D“ / „E“ - paspauskite, kad sureguliuotumėte kambario temperatūrą ir laikmatį.

Mygtukas „I“ - paspauskite, jei norite nustatyti arba atšaukti miego režima.

Mygtukas „N“ - paspauskite, kad nustatytumėte automatinio išjungimo ir ijungimo laiką.

Mygtukas „O“ - paspauskite, jei norite nustatyti arba atšaukti žaliuzių pasukimo režimą.

KONTROLÈS LENGVO VEIKIMAS

AUTOMATINIS / VÉSAS / SAUSAS / VENTILIATORIUS

1. |junkite |rengini.

a) Prijunkite prietaisą ir tada prietaisas vieną kartą pypteli. Dega lemputė „H“.

b) Paspauskite mygtuka „A“, tada irenginys isijungs.

c) LED diodas rodo kambario temperatūrą ir pradeda veikti automatiniu režimu.

1. Pasirinkite darbo režima

Paspauskite mygtuką „C“, kad iš eilės pasirinktumėte norimą veikimo režimą:

Automatinis „J“ režimas -> Aušinimo režimas „K“ -> Džiovinimo režimas „L“ -> Ventiliatoriaus režimas „M..“

1. Sureguliuokite temperatūra

Temperatūrą galima nustatyti 15–31 ° C intervale. Paspauskite „D“ arba „E“ mygtuka, norėdami padidinti arba sumažinti temperatūrą 1 ° C, vieną kartą paspausdami. Irenginio LED skydelyje 5 sekundes rodoma tikslinė temperatūra, o tada rodoma kambario temperatūra.

1. Sureguliuokite ventiliatoriaus greitj

Paspauskite mygtuką „B“, norėdami pasirinkti norimą ventiliatoriaus greitį, rodomą seka:

Mažas greitis „F“ -> Greitasis G

1. Jèga

Dar kartą paspaudus mygtuką „A“, prietaisas pasigirs „di“, maitinimo indikatorius „H“ użges ir nustos veikti.

1. Paspauskite ši mygtuka „I“, kad ijungtumėte įrenginio miego režimą.

2. Paspauskite ši mygtuka „N“, kad nustatytumėte laiko išjungimą.

3. Paspauskite ši mygtuką „O“, kad nustatytumėte oro svyravimo virpesį aukštyn.

Kiekvieno režimo veikimo principas:

AUTO „J“ režimas:

Kai pasirenkamas veikimas „J“, vidaus temperatūros jutiklis veikia automatiškai ir pasirenka vieną iš žemiau esančių darbo režimų:

- Kai kambario temperatūra ≥24 ☐, įrenginys automatiškai pasirenka vėsinimo režimą „K“.

arba

- Kai kambario temperatūra < 24 ☐, įrenginys automatiškai pasirenka didelio ventiliatoriaus greičio režimą „M..“.

„L“ režimo sausinimas:

1. Išcentrinis ventiliatorius veiks mažu greičiu, o greičio negalima sureguliuoti.

2. Kompresorius sustos po 8 minučių veikimo, po 6 minučių vėl suveikia..

3. Prietaisas perima pastovų temperatūros sausinimo režimą, o temperatūros reguliavimas néra efektyvus.

ISPÉJIMAS:

Kai jrenginys veikia kintančios drėgmės sąlygomis, aušintuvo išleidimo anga žemyn (9) turėtų būti nuolat atidaryta ir užtikrinti nuolatinį vandens nutekėjimą.

„KOL“ režimas:

1. Kai kambario temperatūra yra aukštesné nei nustatyta valdymo pulte, kompresorius pradeda veikti.
2. Kai kambario temperatūra yra žemesnė nei nustatyta valdymo pulte, kompresoriaus sustojimas ir viršutinis ventiliatorius veikia pradiniu nustatytu greičiu.

Ventiliatoriaus "M..." režimas.

1. Išcentrinis ventiliatorius veikia nustatytu greičiu, o kompresorius neveikia.

2. Temperatūros reguliavimas néra efektyvus.

Laikmačio veikimas "N":

1. Paspauskite „N“ mygtuka, kad nustatytumėte automatinio išjungimo laika, kol įrenginys veikia.
2. Paspauskite „N“ mygtuka, kad nustatytumete automatinio ijungimo laika, kol jrenginys yra paruoštas.
3. Laiką galima nustatyti nuo 1 valandos iki 24 valandos, paspaudus mygtuką „D“ (+) arba „E“ (-).

Miego režimo „l“ veikimas ir vaiko užrakto funkcija:

1. Miego režimas veikia, kai jrenginys yra aušinamas „K“ režimu.
2. Paspauskite mygtuką „I“ vėsiame režime „K“, tada įrenginys veiks miego režimu, o išcentrinis ventiliatorius automatiškai pasisuks žemu greičiu. Nustatyta temperatūra po valandos padidės 1 °C, o po dviejų valandų padidės 2 °C. Po šešių valandų įrenginys nustos veikti.
3. Norėdami išjungti visas kitas funkcijas, tris sekundes paspauskite vaikų užrakto mygtuką „I“. Dar kartą paspaudę 3 sekundes, atrakinsite vaiko užrakto funkciją, tuo tarpu visas kitas funkcijas vėl galėsite naudoti.

„O“ režimo veikimas:

Kai prietaisas ijungtas, paspauskite mygtuką „O“, vertikali žaliuzė įsijungs arba išsijungs. Kai jis ijungtas, žaliuzė gali pasisukti pirmyn ir atgal per 60 laipsnių. Dar kartą paspauskite mygtuką „O“, žaliuzė nestos suktis.

Pastebèti:

Pagrindinė valdymo plokštė turi atminties funkciją, kai įrenginys yra paruoštas veikti, tačiau yra sustabdytas, pagrindinė valdymo plokštė gali įsiminti pradinį darbo režimą. Kai jungsite įrenginį, jis veiks taip pat, kaip ir paskutinį kartą, nebereikės iš naujo nustatyti darbo režimo. (Ši sąlyga negalima, kai įrenginys veikia automatiniu režimu „J“.)

Nuotolinis valdiklis

1. Paslinkite galinį dangtelį, kad atidarytumėte ir nuimkite nuo baterijų izoliacinę plėvelę.
2. Idėkite baterijas i lizdo vidų, jie turi atitikti „+“ ir „-“ ženklus ant nuotolinio valdymo pulto.
3. Ilgai nenaudodami išimkite baterijas.
4. Norėdami išvengti aplinkos taršos, išimkite panaudotas baterijas ir tinkamai ir saugiai išmeskite.
   Norėdami valdyti prietaisą, nukreipkite nuotolinio valdymo pultą (..) i signalo receptorių. Nuotolinio valdymo pultas valdys įrenginį 5 metrų atstumu, kai nukreipia i prietaiso signalo receptorių.

APSAUGOS PRIETAISAI

Apsauginis įtaisas gali suveikti ir sustabdyti prietaisą šiais atvejais:

1. aušinimo režimu: vidaus oro temperatūra yra didesnė kaip 43 °C (109 °F)
2. aušinimo režimu: kambario temperatūra yra žemesnė nei 15 °C (59 °F)
3. sausinimo režimu: kambario temperatūra yra žemesné kaip 15 ° C (59 ° F).

Jei prietaisas veikia aušindamas „K“ arba sausindamas „L“ režimą, atidaręs duris ar langą ilgą laiką, kai santykinė oro dręgmė yra didesnė nei 80%, iš išleidimo angos gali lašėti rasa.

Apsauginis įtaisas veiks šiais atvejais:

1. Iš naujo paleisdami jrenginj iš karto po darbo nutraukimo arba pasirinkto režimo pakeitimo dirbdami, turite palaukti 3 minutes.
2. Jei kištukas buvo išimtas, iš naujo paleidus prietaisą griš i pradinį režimą, reikia vėl nustatyti „TIMER ON“ ir

"TIMER OFF".

PASTABA: šiame įrenginyje paslėptas kondensacinis vanduo. Kondensacinis vanduo yra iš dalies perdirbamas tarp kondensatoriaus ir vandens plokštės. Kai vandens lygis pakyla iki viršutinio lygio, užsidega plūdinis jungiklis ir viso vandens indikatorius (E4), kad būtų priminta apie nutekėjusi vandenį. Nutraukite maitinimą, perkelkite prietaisą į tinkamą vietą, išimkite išleidimo kamštį, visiškai išleiskite vandenį. Po kanalizacijos pakartotinai įstatykite kištuką, kitaip prietaisas gali nutekėti ir padaryti jūsų kambarį drėgną.

Jei prietaisas pastatytas tokioje vietoje, kad vanduo galètų patekti, jūs taip pat galite prijungti kanalizacijos angą prie kanalizacijos angos, kad nutekètų vanduo. [ komplektą pridedamas išleidimo vamzdis, kurio vidinis skersmuo 9 mm, išorinis skersmuo 12 mm, medžiaga: PVC.

Problemų sprendimas

1) Bèda: nedirbkite.

Analizé:

a) gali būti, kad apsaugos elemento jungiklis ar saugiklis sudegė, palaukite 3 minutes ir vėl paleiskite, apsauginis įtaisas gali neleisti prietaisui veikti.
c) gal išeikvos nuotolinio valdymo pulto baterijos.
d) gal kištukas netinkamai jkištas.
2) Gedimas: veikia tik trumpą laiką

Analizé:

a) jei nustatyta temperatūra yra artima kambario temperatūrai, galite ją sumažinti.
b) gal kliūtis užstoja oro išleidimą? Pašalinkite kliūtį.
3) Gedimas: Veikia, bet ne vėsina

Analizé:

a) galbūt durys ar langas yra atviri.
b) gal arti yra kitas šilumą veikiantis prietaisas, pavyzdžiui, šildytuvas ar lempa ir pan.
c) nešvarus oro filtras, išvalykite.
d) oro išleidimo anga ar įsiurbimo anga užblokuotos.

f) nustatyta temperatūra yra per aukšta.

4) Gedimas: vandens nutekėjimas judant.

Analizé:

a) prieš judant, nusausinkite kondensata.
b) Norėdami išvengti vandens nutekėjimo, prietaisą raskite ant lygaus paviršiaus.
5) Gedimas: nedirbkite ir pilnas vandens indikatorius „E4“

Analizé:

a) ištraukite guminį kaištį, kad nutekėtų vanduo.
b) jei dažnai būna tokia būsena, kreipkitės į kvalifikuotą techninės priežiūros specialistą.

Problemy sprendimas

6) Gedimas: prietaisas nejsijungia.

Analizé:

a) gal neprijungtas. Taigi, jjunkite ji.
b) gali būti pažeisti kištukai ar lizdai. Pakeiskite paslaugų teikėju.
c) gali sulūžti saugiklis. Pakeiskite paslaugų teikėjo saugiklj (specifikacija: 3,15A / 250 VAC).
7) Gedimas: įrenginys automatiškai sustoja.

Analizé:

a) išjungti laiką arba pasiekti nustatytą temperatūrą. Paleiskite jį iš naujo arba palaukite automatinio perjungimo.
8) Gedimas: šalto oro nėra šalto „K“ režimu.

Analizé:

a) kambario temperatūra yra žemesnė už nustatytą. Tai yra normalus reiškinys, mašina automatiškai persijungia, kai kambario temperatūra yra aukštesnė už nustatytą.
b) [renginys apsaugo nuo užšalimo. Pasibaigus apsaugai nuo užšalimo, prietaisas automatiškai persijungs.
9) Gedimas: šviesos diodas rodo gedimo kodą „E2“

Analizé:

a) kambario temperatūros jutiklis sugenda arba sugadinamas. Pakeiskite paslaugų teikėjo kambario temperatūros jutiklj.
10) Gedimas: šviesos diodas rodo gedimo kodą „E3“
Analizé:
a) garintuvo alyvos vamzdžio jutiklis sugenda arba yra sugadintas. Pakeiskite garintuvo ritės vamzdžio jutiklj.
11) Gedimas: šviesos diodas rodo gedimo kodą „E4“
Analizé:
a) perspėjimas apie pilną vandens. Nusausinkite vandenį.

VALYMAS IR PRIEŽIŪRA

lrenginio priežiūra

1. Prieš atjungdami nuo maitinimo, pirmiausia išjunkite įrenginį.
2. Nuvalykite minkšta ir sausa šluoste. Jei prietaisas labai nešvarus, valykite drungnu vandeniu, kurio temperatūra žemesnė nei 40 °C.
3. Niekada nevalykite prietaiso lakiujų medžiagų, tokių kaip benzinas ar blizginimo milteliai.

Oro filtrų priežiūra

Oro filtrą būtina valyti kas 2 savaites, jei prietaisas veikia ypač dulkėtoje aplinkoje. Valoma taip:

1. Pirmiausia sustabdykite prietaisą, paspauskite oro filtrą aukštyn (F paveikslas).
2. Išvalykite ir vėl įstatykite oro filtrą.
3. Jei nešvarumai pastebimi, nuplaukite juos ploviklio tirpalu drungname vandenyje. Išvalę išdžiovinkite tamsioje ir vėsioje vietoje, tada vėl įdiekite.

Priežiūra po naudojimo

1. Jei prietaisas nebenaudos ilgesnį laiką, būtinai ištraukite guminį viršutinės aušintuvo kanalizacijos angos (8) ir guminio kaiščio aušintuvo kanalizacijos angos (9) guminį kamštį, kad nutekėtų vanduo. .
2. Saulėtą dieną palaikykite prietaisą veikiantį ventilatorių tik pusę dienos, kad jis išdžiūtų viduje ir apsaugotų nuo pelėsio.
3. Išjunkite įrenginį ir ištraukite maitinimo laido kištuką, tada išimkite nuotolinio valdymo pulto baterijas ir tinkamai laikykite įrenginį.
4. Išvalykite oro filtrą ir vėl įdėkite.
5. Nuimkite oro žarnas ir tinkamai jas laikykite, sandariai uždenkite skylę.

TECHNINIAI DUOMENYS:

Aušinimo galia BTU: 9000 BTU / val

Aušinimo galia vatais: 2600

Energijos sąnaudos (aušinimas) W: 950 W

Türis: <= 65 dB

Oro srautas: 380 m3 / h

Energijos klasė: A

Laikmatis: 24 valandos

R290 aušinimo skysčio svoris: maks. 200 gramų

Atsargiai, gaisro pavojus.

NEGALIMA pradurti ir nedeginti.

Atminkite, kad šaltnešis neturi kvapo.

Didžiausias šaltnešio ikrovos kiekis: 200 g.

Rūpinantis aplinka. Kartono pakuotes atiduoti į makulatūrą. Polietileno (PE) maišelius mesti į plastikui skirtą konteinerį. Susidėvėjusi prietaisą atiduoti į atitinkamą atliekų surinkimo vietą, nes prietaise esančios pavojingos medžiagos gali kelti grėsmę aplinkai. Elektrinį prietaisą atiduoti tokį, kad nebūtų galima jo pakartotinai naudoti ir panaudoti. Jeigu prietaise yra baterijos, būtina jas išimti ir atskirai atiduoti į atliekų surinkimo vietą. Nemesti prietaiso į buitiniu atlieku konteineri!

LATVIEŠU

VISPĀRĪGIE DROŠĪBAS NOSACĪJUMI

SVARĪGAS DROŠĪBAS INSTRUKCIJAS RŪPĪGI LASĪT UN SAUDZĒT NĀKOTNĒM

1) nepatikšanas: nedarbojas.

Analyze:
