NÁVOD K OBSLUZE CR 7907 CAMRY

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY PŘEČTĚTE SI opatrně a uložte je pro budoucnost

1. Před použitím zařízení si přečtěte návod k obsluze a postupujte podle pokynů v něm obsažených. Výrobce neodpovídá za škody způsobené používáním zařízení v rozporu s jeho určeným účelem nebo nesprávným provozem.
2. Zařízení je určeno pouze pro domácí použití. Nepoužívejte k jiným účelům, než k zamýšlenému účelu.
3. Zařízení by mělo být připojeno pouze k síťové zásuvce s uzemněným 220 240 V \~ 50 Hz.

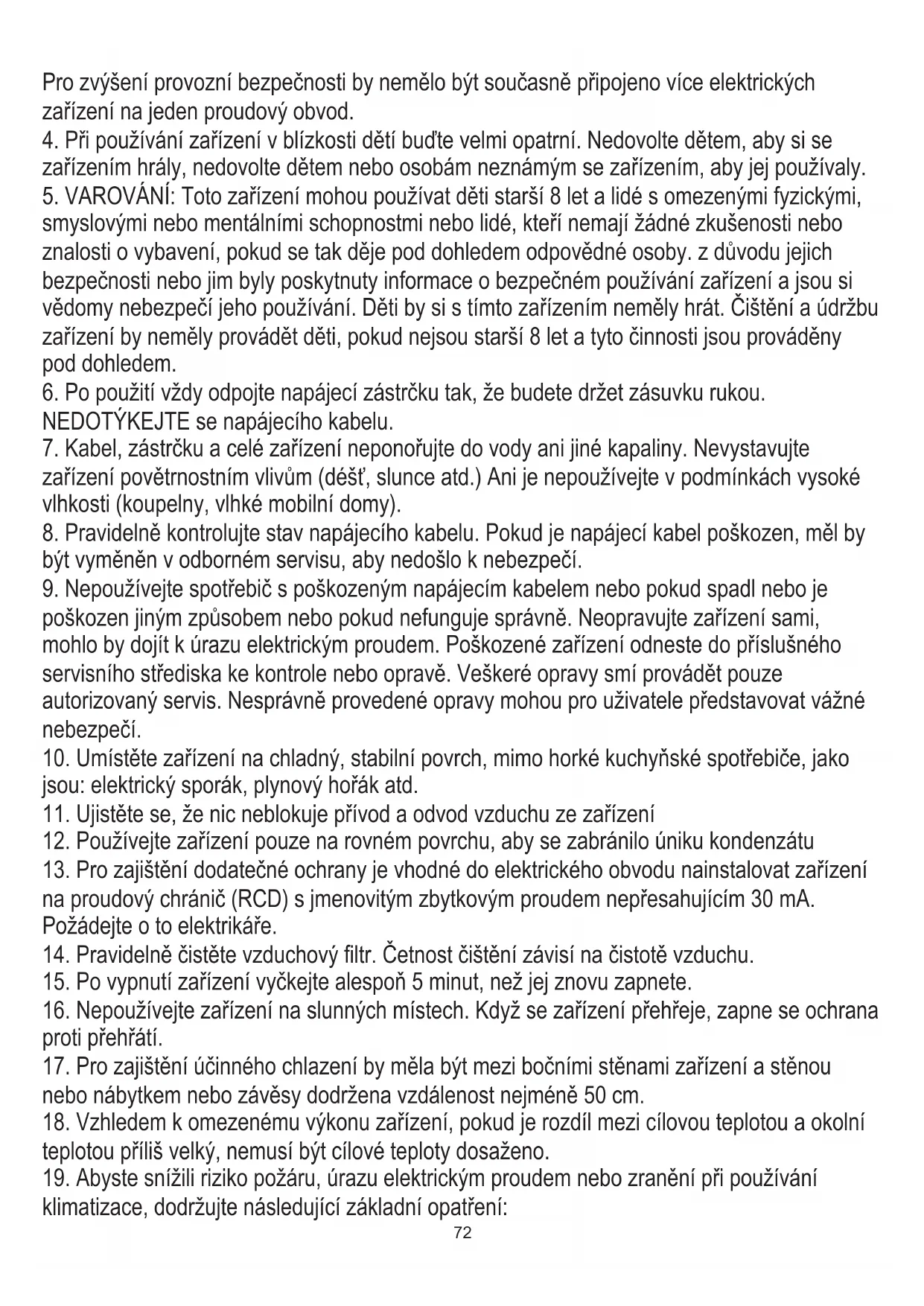

Pro zvýšení provozní bezpečnosti by nemělo být současně připojeno více elektrických zařízení na jeden proudový obvod.

1. Při používání zařízení v blízkosti dětí bud'te velmi opatrní. Nedovolte dětem, aby si se zařízením hrály, nedovolte dětem nebo osobám neznámým se zařízením, aby jej používaly.

2. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a lidé s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo lidé, kteří nemají žádné zkušenosti nebo znalosti o vybavení, pokud se tak děje pod dohledem odpovědné osoby. z důvodu jejich bezpečnosti nebo jim byly poskytnuty informace o bezpečném používání zařízení a jsou si vědomy nebezpečí jeho používání. Děti by si s tímto zařízením neměly hrát. Čištění a údržbu zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti jsou prováděny pod dohledem.

3. Po použití vždy odpojte napájecí zástrčku tak, že budete držet zásuvku rukou. NEDOTÝKEJTE se napájecího kabelu.

4. Kabel, zástrčku a celé zařízení neponořujte do vody ani jiné kapaliny. Nevystavujte zařízení povětrnostním vlivům (déšť, slunce atd.) Ani je nepoužívejte v podmínkách vysoké vlhkosti (koupelny, vlhké mobilní domy).

5. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl by být vyměněn v odborném servisu, aby nedošlo k nebezpečí.

6. Nepoužívejte spotřebič s poškozeným napájecím kabelem nebo pokud spadl nebo je poškozen jiným způsobem nebo pokud nefunguje správně. Neopravujte zařízení sami, mohlo by dojít k úrazu elektrickým proudem. Poškozené zařízení odneste do příslušného servisního střediska ke kontrole nebo opravě. Veškeré opravy smí provádět pouze autorizovaný servis. Nesprávně provedené opravy mohou pro uživatele představovat vážné nebezpečí.

7. Umístěte zařízení na chladný, stabilní povrch, mimo horké kuchyňské spotřebiče, jako jsou: elektrický sporák, plynový hořák atd.

8. Ujistěte se, že nic neblokuje přívod a odvod vzduchu ze zařízení

9. Používejte zařízení pouze na rovném povrchu, aby se zabránilo úniku kondenzátu

10. Pro zajištění dodatečné ochrany je vhodné do elektrického obvodu nainstalovat zařízení na proudový chránič (RCD) s jmenovitým zbytkovým proudem nepřesahujícím 30 mA. Požádejte o to elektrikáře.

11. Pravidelně čistěte vzduchový filtr. Četnost čištění závisí na čistotě vzduchu.

12. Po vypnutí zařízení vyčkejte alespoň 5 minut, než jej znovu zapnete.

13. Nepoužívejte zařízení na slunných místech. Když se zařízení přehřeje, zapne se ochrana proti přehřátí.

14. Pro zajištění účinného chlazení by měla být mezi bočními stěnami zařízení a stěnou nebo nábytkem nebo závěsy dodržena vzdálenost nejméně 50 cm.

15. Vzhledem k omezenému výkonu zařízení, pokud je rozdíl mezi cílovou teplotou a okolní teplotou příliš velký, nemusí být cílové teploty dosaženo.

16. Abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění při používání klimatizace, dodržujte následující základní opatření:

a) Připojte k uzemněné zásuvce pomocí 3 pinů.
b) Neodstraňujte uzemňovací kolík.
c) Nepoužívejte adaptér.
d) Nepoužívejte prodlužovací kabel.
e) Před údržbou odpojte klimatizaci.
f) K přemistování a instalaci klimatizace použijte dvě nebo více osob.
20. Nepoužívejte prostředky, které urychlují proces odmrazování nebo čištění, než ty, které doporučuje výrobce.
21. Zařízení by mělo být skladováno v místnosti bez stálých provozních zdrojů zapálení, například: otevřený oheň, plynové spotřebiče nebo elektrické ohřívače.

POPIS ZAŘÍZENÍ

1. Ovládací panel
2. Nastavitelný větrací otvor
3. Pouzdro vzduchového filtru
4. Přívod vzduchu
5. Místo zástrčky
6. Výfuková trubka
7. Vypouštěcí otvor pro kontinuální vypouštění vody
8. Vypouštěcí otvor pro úplné vypuštění vody ze zařízení
9. Tlačítko TIMER
10. Tlačítko FAN
11. Tlačítko UP / DOWN pro nastavení teploty a času
12. Tlačítko volby režimu
13. Tlačítko POWER
14. LCD displej
15. Tlačítko vertikální oscilace
16. Tlačítko pro změnu jednotky teploty
17. Tlačítko režimu SLEEP
18. Kontrolka plné nádrže „FL“
19. Výfukové potrubí
20. Sestava desky těsnění okna
21. Pojistný šroub
22. Klinový blok pro horní filtr
23. Klinový blok pro spodní filtr

MONTÁŽ

Před prvním použitím sestavte zařízení následujícím způsobem:

1. Zařízení by mělo být umístěno na rovném povrchu. Vzdálenost od zdi nebo jiných předmětů musí být nejméně 50 cm, aby nedošlo k omezení průtoku vzduchu - viz obrázek 6. Neinstalujte a nepoužívejte zařízení v koupelně nebo v jiných vlhkých prostředích.
2. Namontujte sestavu těsnicí desky okna (20):
   a) Napůl otevřete okno a namontujte sestavu těsnicí desky (20) okna k oknu (viz obrázek 5); sestava (20) může být umístěna ve vodorovném a svislém směru.
   b) Vytáhněte různé komponenty sestavy těsnici desky okna, upravte vzdálenost otevření tak, aby se oba konce sestavy dostaly do kontaktu s rámem okna a upevněte komponenty sestavy.
3. Prodloužte výfukové potrubí (19) a zasuňte plochý konec spojů tepelné trubky do eliptického otvoru sestavy těsnicí desky okna (viz obrázek 6).
   Poznámky: 1. plochý konec spojů výfukových trubek musí být zaklapnut na místo.
4. Délka výfukové hadice musí být 280 \~ 1500 mm, nesmí být zdeformována ani nemá podstatné otáčení (větší než 45 °). Výfuk musí být volný; v opačném případě může dojít k přehřátí. Nepouživejte prodlužovací trubky ani je nevyměňujte za jiné hadice, protože to může způsobit poruchu.

PROVOZ ZAŘÍZENÍ

Po připojení zařízení k síti bude bzučák přehrávat hudbu při zapnutí, přejde do pohotovostního režimu a zobrazí aktuální okolní teplotu.

1. Pro zapnutí nebo vypnutí zařízení stiskněte tlačítko (13).
2. Stisknutím tlačítka (12) vyberte jeden z dostupných režimů: COOL -> FAN -> SUCHÉ
3. V režimu COOL nastavte teplotu pomocí tlačítek NAHORU / DOLŮ (11). Není k dispozici v režimu ventilátoru a odvlhčování.)
4. V režimech COOL nebo FAN použijte tlačitko FAN (10) pro nastavení rychlosti ventilátoru: STRONG (F3), MEDIUM (F2), WEAK (F1).

Ovládání rychlosti větru je však omezeno podmínkami proti chladu, za určitých podmínek nemusí fungovat podle nastavené rychlosti větru. V režimu DRY je ventilátor automaticky nastaven na úroveň WEAK.

1. Když je zařízení vypnuto, může být zapnuto se zpožděním stisknutím tlačítka TIMER (9). Stisknutím tlačítek NAHORU / DOLŮ (11)
   nastavte čas aktivace zařízení výběrem času v rozsahu 1-24 hodin. Pokud je zařízení zapnuto, lze jej s prodlevou vypnout stisknutím tlačítka TIMER (9). Stisknutím tlačítek NAHORU / DOLŮ (11) nastavte čas vypnutí přístroje výběrem času v rozsahu 1-24 hodin.
2. Současným stisknutím tlačítek NAHORU (11) a FAN (10) nebo stisknutím tlačítka SLEEP (17) na dálkovém ovládání lze přístroj přepnout do režimu spánku. Zařízení pak bude pracovat v režimu úspory energie. Tato funkce je k dispozici pouze v režimu COOL, není k dispozici v režimech FAN a DRY.
3. Jednotky (°C <-> °F) požadované pokojové teploty lze změnit stisknutím tlačítka (16) na dálkovém ovladači nebo současným stisknutím obou tlačítek nahoru (11) a dolů (11) pro přepínání mezi Celsiem (°C) a Fahrenheit (°F).
4. Stisknutím tlačítka (15) spustíte vzduchovou oscilaci, žaluzie se budou pohybovat svisle. Opětovným stisknutím zastavíte oscilaci vzduchu.

POKYNY PRO ODSTRAŇOVÁNÍ

MANUÁLNÍ VYPOUŠTĚNÍ: Pokud voda ve vodní pánvi překročí varovnou úroveň, zařízení automaticky vydá poplach a na LCD displeji (14) se zobrazí „FL“. Rozsvítí se také kontrolka PLNÉ vody (18). Poté zařízení vypněte a vytáhněte zástrčku ze zásuvky. Přemístěte zařízení opatrně, aby se voda nevysypala do vodní nádoby na dně krytu. Poté vložte pod vypouštěcí otvor (8) nějaký kontejner (není součástí sady), odšroubujte jej a sejměte uzávěr uzavírající otvor - podívejte se na obrázek 7. Nechte vodu vytéct, během vypouštění může být kryt mírně nakloněn dozadu . Poté znovu nainstalujte a zapněte zařízení.

KONTINUÁLNÍ VYPOUŠTĚNÍ: V režimu COOL a DRY můžete připojit potrubí (není součástí sady) k stálému odtoku - obrázek 9. K tomu odšroubujte a odstraňte uzávěr uzavírající otvor pro kontinuální odtok vody (7). Poté vypustěte vypouštěcí hadici (není součástí sady) do výstupu vody a druhý konec vložte do prostorné nádoby.

OCHRANNÉ ZAŘÍZENÍ

1. Funkce protimrazové ochrany: v režimu chlazení, odvlhčování nebo úsporného režimu, pokud je teplota výfukového potrubí přiliš nízká, stroj automaticky přejde do stavu ochrany; pokud teplota výfukového potrubí stoupne na určitou teplotu, může se automaticky vrátit k normálnímu provozu.
2. Funkce ochrany proti přetečení: přečtěte si kapitolu NÁVOD K NÁVRHU. Po vyprázdnění vody se stroj automaticky vrátí do původního stavu.
3. Automatické odmrazování: zařízení má funkci automatického odmrazování: během odmrazování bude na displeji blikat symbol topení.
4. Ochranná funkce kompresoru: pro prodloužení životnosti kompresoru má ochranná funkce spouštění 3 minuty po vypnutí kompresoru.

ČIŠTĚNÍ A ÚDRŽBA

Čištění: Před čištěním a údržbou zařízení vypněte a vytáhněte zástrčku ze zásuvky.

1) Čištění krytu

Vyčistěte povrch přístroje vlhkým měkkým hadříkem. Nepoužívejte chemikálie, jako je benzen, alkohol, benzín, jinak dojde k poškození povrchu zařízení nebo poškození celého zařízení.

2) Čištění síťových filtrů

Pokud je filtr ucpaný prachem, pak se účinnost zařízení sníží. Ujistěte se, že filtr čistíte jednou za dva týdny. Vyjměte rámy horního a dolního filtru po jejich vyjmutí ze zadní strany zařízení - obrázek 8.

* Horní rámeček obrazovky filtru: Přitiskněte klínový blok rámečku obrazovky filtru rukama. Chcete-li odstranit rámeček obrazovky filtru, stiskněte směrem ven. Odšroubujte čtyři šrouby připevňující sítko filtru a zadní kryt k odstranění sítka filtru (viz obrázek 8).
* Spodní rámeček filtru: Uchopte držadlo rámu filtru a jemně jej vytáhněte směrem ven, abyste jej odstranili.
* Vložte obě filtrační sítka do teplé vody s neutrálním čisticím prostředkem (asi 40 °C / 104 °F) a po opláchnutí je osušte ve stínu.

ÚLOŽNÝ PROSTOR

Pokud zařízení nebude dlouho používáno, proved'te následující:

1. Vytáhněte vypouštěcí zátku (8), aby vytékala voda.
2. Nechte zařízení běžet v režimu ventilátoru po dobu 2 hodin, aby vyschlo vnitřní zařízení.
3. Vypněte zařízení a vytáhněte zástrčku.
4. Vyčistěte a vysušte filtry a znovu je nainstalujte.
5. Vytáhněte výfukové potrubí pro bezpečné uložení.
6. Vložte stroj do plastového sáčku a položte jej na suché místo.
7. Vyjměte baterie z dálkového ovladače a řádně je uschovejte.

ŘEŠENÍ PROBLÉMŮ

Problém I.: Klimatizace nefunguje.

Důvod 1: Není elektřina. Takže ji po připojení k elektrické zásuvce zapněte.
Důvod 2: Kontrolka plné vody zobrazuje "FL". Takže vypustěte vodu.
Důvod 3: V režimu chlazení je pokojová teplota nižší než nastavená teplota. Takže změňte úroveň temperaturę.
Důvod 4: V režimu odvlhčování je okolní teplota nízká. Vezměte prosím na vědomí, že zařízení je umístěno v místnosti s okolní teplotou vyšší než 17 °C (62 °F).

Důvod 5: Okolní teplota je příliš nízká nebo příliš vysoká. Předpokládaná provozní teplota zařízení je 7-35 °C (44-95 °F).

Problém II.: Chladicí účinek není dobrý.

Důvod 1: Přímé sluneční světlo. Takže nakreslil závěsy.

Důvod 2: Dveře a okna jsou otevřená, v místnosti je mnoho zdrojů tepla. Zavřete tedy dveře a okna, odstraňte zdroje tepla.

Důvod 3: Filtry jsou příliš špinavé. Vyčistěte nebo vyměňte filtry.

Důvod 4: Přívod vzduchu nebo přívod vzduchu je blokován. Odstraňte zablokování.

Problém III.: Velký hluk

Důvod: Zařízení není umístěno na rovném povrchu. Umístěte zařízení na rovné a tvrdé místo, aby se snížil hluk.

Problém IV.: Kompresor nefunguje.

Důvod: Je zapnuta ochrana zpoždění kompresoru. Počkejte 3 minuty, až se teplota sníží, a poté stroj restartujte.

Problém V.: Dálkové ovládání nefunguje.

Důvod 1: Vzdálenost mezi strojem a dálkovým ovládáním je příliš velká. Nechte dálkový ovladač přiblížit se klimatizace a ujistěte se, že dálkový ovladač směřuje přímo ke směru přijímače dálkového ovládání.

Důvod 2: Dálkové ovládání není vyrovnáno se směrem přijímače dálkového ovládání. Nechte dálkový ovladač přibližit se klimatizace a ujistěte se, že dálkový ovladač směřuje přímo ke směru přijímače dálkového ovládání.

Důvod 3: Baterie jsou vybité. Vyměňte tedy baterie.

Problém V.: Displej ukazuje: „E1“.

Důvod: Snímač teploty potrubí je neobvyklý. Požádejte proto o pomoc profesionální servis.

Problém VI.: Displej ukazuje: „E2“.

Důvod: Snímač pokojové teploty je neobvyklý. Požádejte proto o pomoc profesionální servis.

Poznámka: Pokud dojde k neobvyklým situacím, vypněte stroj a vytáhněte zástrčku a poté kontaktujte odborný servis.

Neopravujte zařízení sami. Neodborná oprava zruší záruku.

TECHNICKÁ DATA:

Chladicí kapacita na BTU: 12000 BTU / hod

Chladicí výkon ve wattech: 3520 W

Spotřeba energie (chlazení) ve wattech: 1350 W

Průtok vzduchu: 400 m3 / hod

Sušicí kapacita: 28 litrů / 24 hodin

Energetická třída: A

Časovač: 1-24 hodin

Chladicí činidlo: R290, 230 gramů

Hlučnost: <65 dB

Napětí: 220-240 V \~ 50 Hz

Pozor, nebezpečí požáru.

NEPROPOUŠTĚTE ani nespalujte.

Uvědomte si, že chladivo nemusí obsahovat zápach.

Staráme se o životní prostředí. Papírové obaly odevzdávejte do sběrných surovin. Polyetylenová balení (PE) vhazujte do odpadkových košů na plasty. Použité zařízení odevzdávejte do sběrného dvoru, protože se v něm mohou nacházet části, které jsou pro životní prostředí škodlivé nebo nebezpečné. Elektrospotřebiče odevzdávejte v takové podobě, aby bylo znemožněno jejich další použití. Pokud se v zařízení nacházejí baterie, vyjměte je a odevzdejte zvlášť.
