РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CR 7907 CAMRY

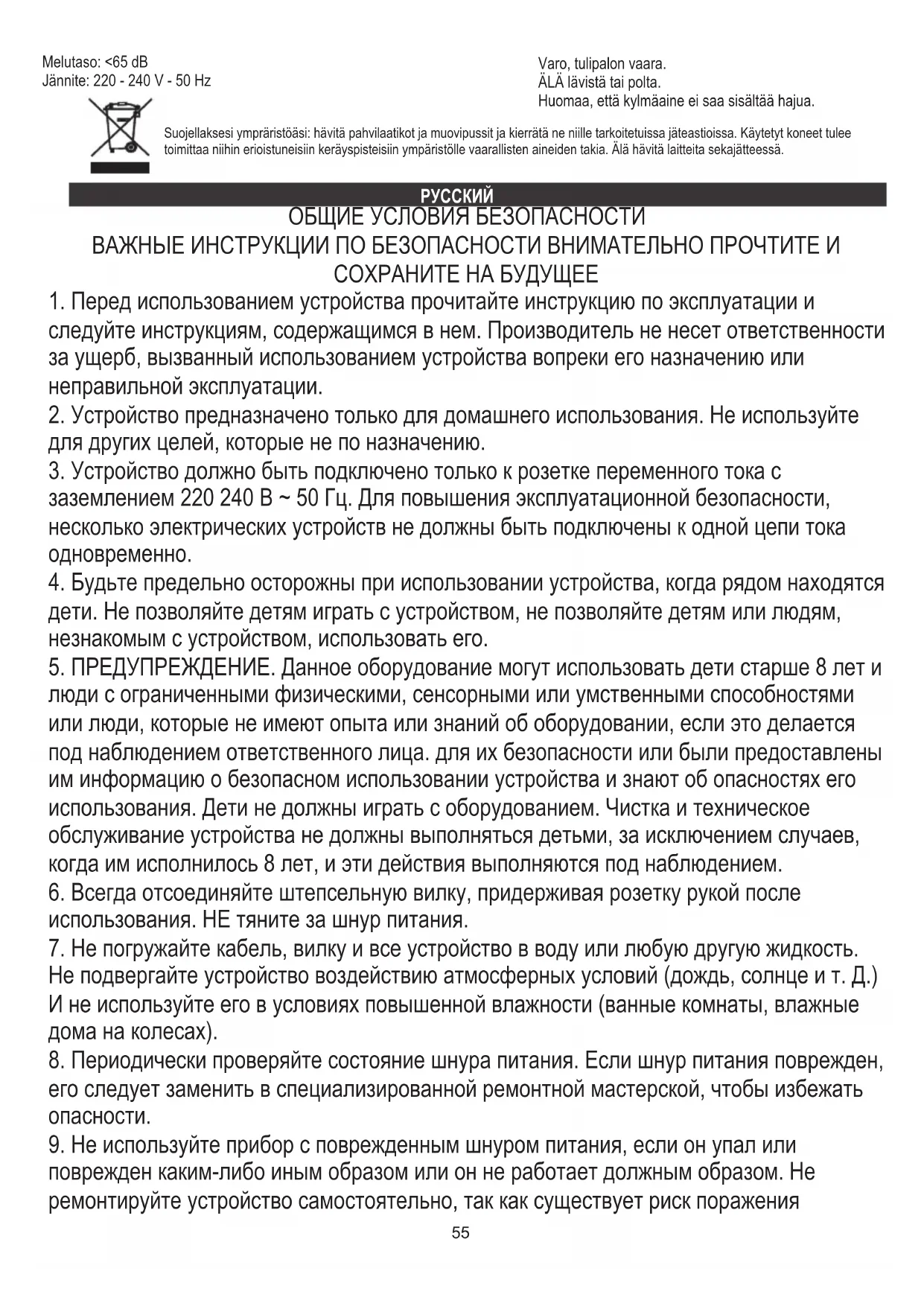

ОБЩИЕ УСЛОВИЯ БЕЗОПАСНОСТИ

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ВНИМАТЕЛЬНО ПРОЧТИТЕ И СОХРАНИТЕ НА БУДУЩЕЕ

1. Перед использованием устройства прочитайте инструкцию по эксплуатации и следуйте инструкциям, содержащимся в нем. Производитель не несет ответственности за ущерб, вызванный использованием устройства вопреки его назначению или неправильной эксплуатации.
2. Устройство предназначено только для домашнего использования. Не используйте для других целей, которые не по назначению.
3. Устройство должно быть подключено только к розетке переменного тока с заземлением 220 240 В \~ 50 Гц. Для повышения эксплуатационной безопасности, несколько электрических устройств не должны быть подключены к одной цепи тока одновременно.
4. Будьте предельно осторожны при использовании устройства, когда рядом находятся дети. Не позволяйте детям играть с устройством, не позволяйте детям или людям, незнакомым с устройством, использовать его.
5. ПРЕДУПРЕЖДЕНИЕ. Данное оборудование могут использовать дети старше 8 лет и люди с ограниченными физическими, сенсорными или умственными способностями или люди, которые не имеют опыта или знаний об оборудовании, если это делается под наблюдением ответственного лица. для их безопасности или были предоставлены им информацию о безопасном использовании устройства и знают об опасностях его использования. Дети не должны играть с оборудованием. Чистка и техническое обслуживание устройства не должны выполняться детьми, за исключением случаев, когда им исполнилось 8 лет, и эти действия выполняются под наблюдением.
6. Всегда отсоединяйте штепсельную вилку, придерживая розетку рукой после использования. НЕ тяните за шнур питания.
7. Не погружайте кабель, вилку и все устройство в воду или любую другую жидкость. Не подвергайте устройство воздействию атмосферных условий (дождь, солнце и т. Д.) И не используйте его в условиях повышенной влажности (ванные комнаты, влажные дома на колесах).
8. Периодически проверяйте состояние шнура питания. Если шнур питания поврежден, его следует заменить в специализированной ремонтной мастерской, чтобы избежать опасности.
9. Не используйте прибор с поврежденным шнуром питания, если он упал или поврежден каким-либо иным образом или он не работает должным образом. Не ремонтируйте устройство самостоятельно, так как существует риск поражения

электрическим током. Доставьте поврежденное устройство в соответствующий сервисный центр для проверки или ремонта. Все ремонтные работы могут выполняться только авторизованными сервисными центрами. Неправильно выполненный ремонт может представлять серьезную опасность для пользователя.

1. Поместите устройство на прохладную, устойчивую поверхность, вдали от горячих кухонных приборов, таких как: электрическая плита, газовая горелка и т. Д.

2. Убедитесь, что ничто не блокирует вход и выход воздуха устройства

3. Используйте устройство только на ровной поверхности, чтобы предотвратить выпадение конденсата.

4. Для обеспечения дополнительной защиты рекомендуется установить устройство защитного отключения (УЗО) в электрической цепи с номинальным током не более

30 мА. Спросите электрика для этого.

1. Регулярно очищайте воздушный фильтр. Частота очистки зависит от чистоты воздуха.

2. После выключения машины подождите не менее 5 минут, прежде чем снова включить его.

3. Не используйте устройство в солнечных местах. Когда устройство перегревается, защита от перегрева включает устройство.

4. Чтобы обеспечить эффективное охлаждение, расстояние между боковыми стенками устройства и стеной, мебелью или шторами должно быть не менее 50 см.

5. Из-за ограниченной производительности устройства, если разница между целевой температурой и температурой окружающей среды слишком велика, заданная температура может быть не достигнута.

6. Чтобы снизить риск возгорания, поражения электрическим током или травмы при использовании кондиционера, соблюдайте следующие основные меры предосторожности:

а) Подключите к заземленной розетке с 3 контактами.

б) Не удаляйте заземляющий контакт.

в) Не используйте адаптер.

г) Не используйте удлинитель.

e) Отключите кондиционер перед обслуживанием.

f) Для перемещения и установки кондиционера используйте двух или более человек.

1. Не используйте средства, ускоряющие процесс размораживания или очистки, кроме тех, которые рекомендованы производителем.

2. Устройство следует хранить в помещении без постоянно работающих источников возгорания, например: открытого огня, газовых приборов или электрических обогревателей.

ОПИСАНИЕ УСТРОЙСТВА

1. Панель управления

2. Регулируемый клапан

3. Корпус воздушного фильтра

4. Воздухозаборник

5. Место для вилки

6. Фитинг выхлопной трубы

7. Дренажное отверстие для непрерывного слива воды
8. Дренажное отверстие для полного слива воды из устройства
9. Кнопка ТАЙМЕР
10. Кнопка ВЕНТИЛЯТОР
11. ВВЕРХ / ВНИЗ кнопка температуры и времени
12. Кнопка выбора режима
13. кнопка питания
14. ЖК-дисплей
15. Кнопка вертикального колебания
16. Кнопка изменения температуры
17. Кнопка режима SLEEP
18. Контрольная лампа полного бака для воды «FL»
19. Выхлопная труба
20. Узел уплотнительной пластины окна
21. Стопорный винт
22. Клин для верхнего фильтра
23. Клин для нижнего фильтра

СБОРКА

Перед первым использованием соберите устройство, как показано ниже:

1. Устройство следует размещать на плоской поверхности. Расстояние до стены или других предметов должно быть не менее 50 см, чтобы не ограничивать поток воздуха - см. Рисунок 6. Не устанавливайте и не используйте устройство в ванной комнате или в других местах с высокой влажностью.
2. Установите узел уплотнительной пластины окна (20):

а) Половно откройте окно и установите узел уплотнительной пластины окна (20) к окну (как показано на рисунке 5); сборка (20) может быть размещена в горизонтальном и вертикальном направлении.

b) Вытяните различные компоненты узла уплотнительной пластины окна, отрегулируйте расстояние открытия, чтобы оба конца узла соприкасались с оконной рамой, и закрепите компоненты узла.

1. Удлините выхлопную трубу (19) и вставьте плоский конец соединений тепловых труб в эллиптическое отверстие узла уплотнительной пластины окна (как показано на рисунке 6).

Примечания: 1. Плоский конец соединений выхлопной трубы должен быть зафиксирован на месте.
4. Длина вытяжного шланга должна составлять 280 \~ 1500 мм, он не может быть искажен и не имеет значительного поворота (более 45 °). Выхлоп должен быть беспрепятственным; в противном случае это может привести к перегреву. Не используйте удлинительные трубки и не заменяйте их другими шлангами, так как это может привести к неисправности.

РАБОТА УСТРОЙСТВА

После подключения устройства к электросети зуммер начнет воспроизводить музыку при включении питания, перейдет в режим ожидания и отобразит текущую температуру окружающей среды.

1. Чтобы включить или выключить устройство, нажмите кнопку (13).
2. Нажмите кнопку (12), чтобы выбрать один из доступных режимов: ОХЛАЖДЕНИЕ -> ВЕНТИЛЯТОР -> СУХОЙ
3. В режиме COOL установите температуру с помощью кнопок UP / DOWN (11). Он не доступен в режиме вентилятора и осушения.)
4. В режимах COOL или FAN используйте кнопку FAN (10) для установки скорости вентилятора: STRONG (F3), MEDIUM (F2), WEAK (F1). Но работа скорости ветра ограничена антиобледенительными условиями, при определенных условиях она может не работать в соответствии с установленной скоростью ветра. В режиме СУХОЙ вентилятор автоматически устанавливается на уровень СЛАБЫЙ.
5. Когда устройство выключено, его можно включить с задержкой, нажав кнопку TIMER (9). Нажмите кнопки ВВЕРХ / ВНИЗ (11), чтобы установить время активации устройства, выбрав время в диапазоне 1-24 часа. Когда устройство включено, его можно отключить с задержкой, нажав кнопку TIMER (9). Нажмите кнопки UP / DOWN (11), чтобы установить время для выключения устройства, выбрав время в диапазоне 1-24 часа.
6. При одновременном нажатии кнопки UP (11) и кнопки FAN (10) или нажатии кнопки SLEEP (17) на пульте дистанционного управления устройство можно переключить в режим ожидания. Устройство будет тихо работать в режиме энергосбережения. Эта функция доступна только в режиме COOL, недоступна в режимах FAN и DRY.
7. Единицы (°C <-> °F) требуемой комнатной температуры можно изменить, нажав кнопку (16) на пульте дистанционного управления или одновременно нажав обе кнопки «вверх» (11) и «вниз» (11) для переключения между градусами Цельсия (°C) и по Фаренгейту (°F).
8. Нажмите кнопку (15), чтобы начать колебание воздуха, жалюзи будут двигаться вертикально. Нажмите еще раз, чтобы остановить колебания воздуха.

ДРЕНАЖНЫЕ ИНСТРУКЦИИ

ДРЕНАЖ ВРУЧНУЮ: Когда вода в поддоне воды превышает уровень предупреждения, устройство автоматически подаст звуковой сигнал, и на ЖК-дисплее (14) отобразится «FL». Также загорится индикатор ПОЛНОЙ воды (18). Затем выключите устройство и

выньте вилку из розетки. Аккуратно перемещайте устройство, чтобы не пролить воду в поддон для воды в нижней части корпуса. Затем поместите контейнер (не входит в комплект) под дренажное отверстие (8), открытите его и снимите крышку, закрывающую отверстие - см. Рисунок 7. Дайте воде вылиться, во время слива корпус можно слегка наклонить назад, Затем установите его снова и включите устройство.

НЕПРЕРЫВНЫЙ ДРЕНАЖ: В режимах ОХЛАЖДЕНИЕ и СУХОЙ можно подключить трубу (не входит в комплект) к постоянному дренажу - рисунок 9. Для этого открытите и снимите крышку, закрывающую отверстие для непрерывного слива воды (7). Затем установите дренажный шланг (не входит в комплект) в выходное отверстие для воды и поместите другой конец в вместительный сосуд.

УСТРОЙСТВА ЗАЩИТЫ

1. Функция защиты от замерзания: в режиме охлаждения, осушения или экономичного энергосбережения, если температура выхлопной трубы слишком низкая, машина автоматически перейдет в состояние защиты; если температура выхлопной трубы поднимается до определенной температуры, она может автоматически вернуться к нормальной работе.
2. Функция защиты от переполнения: прочитайте главу ИНСТРУКЦИИ ПО ДРЕНАЖУ. После слива воды машина автоматически вернется в исходное состояние.
3. Автоматическое размораживание: устройство имеет функцию автоматического размораживания: во время размораживания на экране дисплея будет мигать символ нагрева.
4. Функция защиты компрессора: для увеличения срока службы компрессора, он имеет функцию защиты загрузки с задержкой 3 минуты после выключения компрессора.

ОЧИСТКА И ОБСЛУЖИВАНИЕ

Очистка: перед чисткой и техническим обслуживанием выключите устройство и выньте вилку из розетки.

1) Чистка жилья

Протрите поверхность прибора влажной мягкой тканью. Не используйте химические вещества, такие как бензол, спирт, бензин, в противном случае поверхность устройства будет повреждена или даже вся машина будет повреждена.

2) Чистка чистых фильтров

Если фильтр забит пылью, эффективность устройства снижается, поэтому очищайте фильтр раз в две недели. Очистите рамки верхнего и нижнего фильтров после снятия их с задней стороны устройства - рисунок 8.

* Верхняя рама фильтра: зажмите клинья блока рамы фильтра руками. Нажмите вниз снаружи, чтобы снять рамку фильтра.
Отвинтите четыре винта, фиксирующие экран фильтра и задний корпус, чтобы снять экран фильтра (как показано на рисунке 8).
* Нижняя рамка экрана фильтра: Возьмитесь за ручку рамки фильтра и аккуратно потяните ее наружу, чтобы снять.

* Поместите оба фильтра в теплую воду с нейтральным моющим средством (около 40 104/104 °F) и высушите их в тени после промывки.

МЕСТО ХРАНЕНИЯ

Если устройство не будет использоваться в течение длительного времени, сделайте следующее:

1. Вытащите сливную пробку (8), чтобы вытечь вода.
2. Дайте устройству поработать в режиме вентилятора в течение 2 часов, чтобы высушить внутреннюю часть устройства.
3. Выключите устройство и вытащите вилку.
4. Очистите и высушите фильтры, затем установите их на место.
5. Вытащите выхлопную трубу для безопасного хранения.
6. Поместите машину в пластиковый пакет и положите в сухое место.
7. Извлеките батарейки из пульта дистанционного управления и храните их надлежащим образом.

Проблема I.: Кондиционер не работает.

Причина 1: нет электричества. Итак, включите его после подключения к электрической розетке.

Причина 2: Индикатор полного контроля воды показывает «FL». Итак, слейте воду.

Причина 3: в режиме охлаждения комнатная температура ниже заданной температуры. Итак, измените уровень температуры.

Причина 4: в режиме осушения температура окружающей среды низкая. Обратите внимание, что устройство находится в комнате с температурой окружающей среды более 17 62 (62 °F).

Причина 5: температура окружающей среды слишком низкая или слишком высокая. Предполагаемая рабочая температура устройства составляет 7-35 °C (44-95 °F).

Проблема II.: Охлаждающий эффект не хороший.

Причина 1: прямой солнечный свет. Итак, нарисованы шторы.

Причина 2: Дверь и окна открыты, в комнате много источников тепла. Итак, закройте дверь и окна, выдвиньте источники тепла.

Причина 3: фильтры слишком грязные. Итак, почистите или замените фильтры.

Причина 4: Заблокирован впуск или выпуск воздуха. Итак, уберите засорение.

Проблема III.: Большой шум

Причина: устройство не размещено на плоской поверхности. Итак, положите устройство на ровное и жесткое место, чтобы уменьшить шум.

Проблема IV.: Компрессор не работает.

Причина: защита от задержки компрессора включена. Итак, подождите 3 минуты, пока температура не понизится, а затем

перезапустите машину.

Проблема V.: Пульт дистанционного управления не работает.

Причина 1: расстояние между машиной и пультом дистанционного управления слишком велико. Итак, позвольте пульту дистанционного управления приблизиться к кондиционеру и убедитесь, что пульт дистанционного управления направлен прямо в направлении приемника пульта дистанционного управления.

Причина 2: пульт дистанционного управления не выровнен с направлением приемника пульта дистанционного управления. Итак, позвольте пульту дистанционного управления приблизиться к кондиционеру и убедитесь, что пульт дистанционного управления направлен прямо в направлении приемника пульта дистанционного управления.

Причина 3: батареи разряжены. Итак, замените батареи.

Проблема V.: На дисплее отображается «E1».

Причина: датчик температуры трубы неисправен. Итак, обратитесь в профессиональную службу за помощью.

Проблема VI.: На дисплее отображается «E2».

Причина: датчик комнатной температуры неисправен. Итак, обратитесь в профессиональную службу за помощью.

Примечание: при возникновении нештатных ситуаций выключите машину и выньте вилку из розетки, а затем обратитесь за помощью в профессиональную службу.

Не ремонтируйте устройство самостоятельно. Неквалифицированный ремонт приведен к аннулированию гарантии.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Холодопроизводительность в БТЕ: 12000 БТЕ / час

Холодопроизводительность в ваттах: 3520 Вт

Энергопотребление (охлаждение) в ваттах: 1350 Вт

Расход воздуха: 400 м3 / час

Производительность сушки: 28 литров / 24 часа

Энергетический класс: А

Таймер: 1-24 часа

Охлаждающий агент: R290, 230 грамм

Уровень шума: <65 дБ

Напряжение: 220-240 В \~ 50 Гц

ремонт приведеля аннулированик

Осторожно, опасность пожара.

НЕ прокалывать и не сжигать.

Помните, что хладагент не может содержать запах.

Заботясь об окружающей среде.. Упаковку из картона передайте,пожалуйста, на макулатуру. Полиэтиленовые мешки (РЕ) выкидать в резервуар для пластмассы. Изношенное устройство надо передать в соответствующую точку хранения, так как находящиесяв устройствеопасные составляющие могут являться угрозой для окружающей среды. Электрическое устройство надо передать таким образом, чтобы ограничить его повторное употребление и использование. Если в устройстве находятся батареи, их надо вытянуть и передать в точку хранения отдельно. Устройство не выкидать в резервуар для коммунальных отходов!
