РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CR 7926 CAMRY

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ВНИМАТЕЛЬНО ПРОЧТИТЕ И СОХРАНИТЕ НА БУДУЩЕЕ

2. Устройство предназначено только для домашнего использования. Не используйте

для других целей, которые не по назначению.

1. Перед использованием устройства прочитайте инструкцию по эксплуатации и

следуйте инструкциям, содержащимся в нем. Производитель не несет ответственности за ущерб, вызванный использованием устройства вопреки его назначению или неправильной эксплуатации. ОБЩИЕ УСЛОВИЯ БЕЗОПАСНОСТИ

3. Устройство должно быть подключено только к розетке переменного тока с

заземлением 220 240 В ~ 50 Гц. Для повышения эксплуатационной безопасности, несколько электрических устройств не должны быть подключены к одной цепи тока одновременно.73

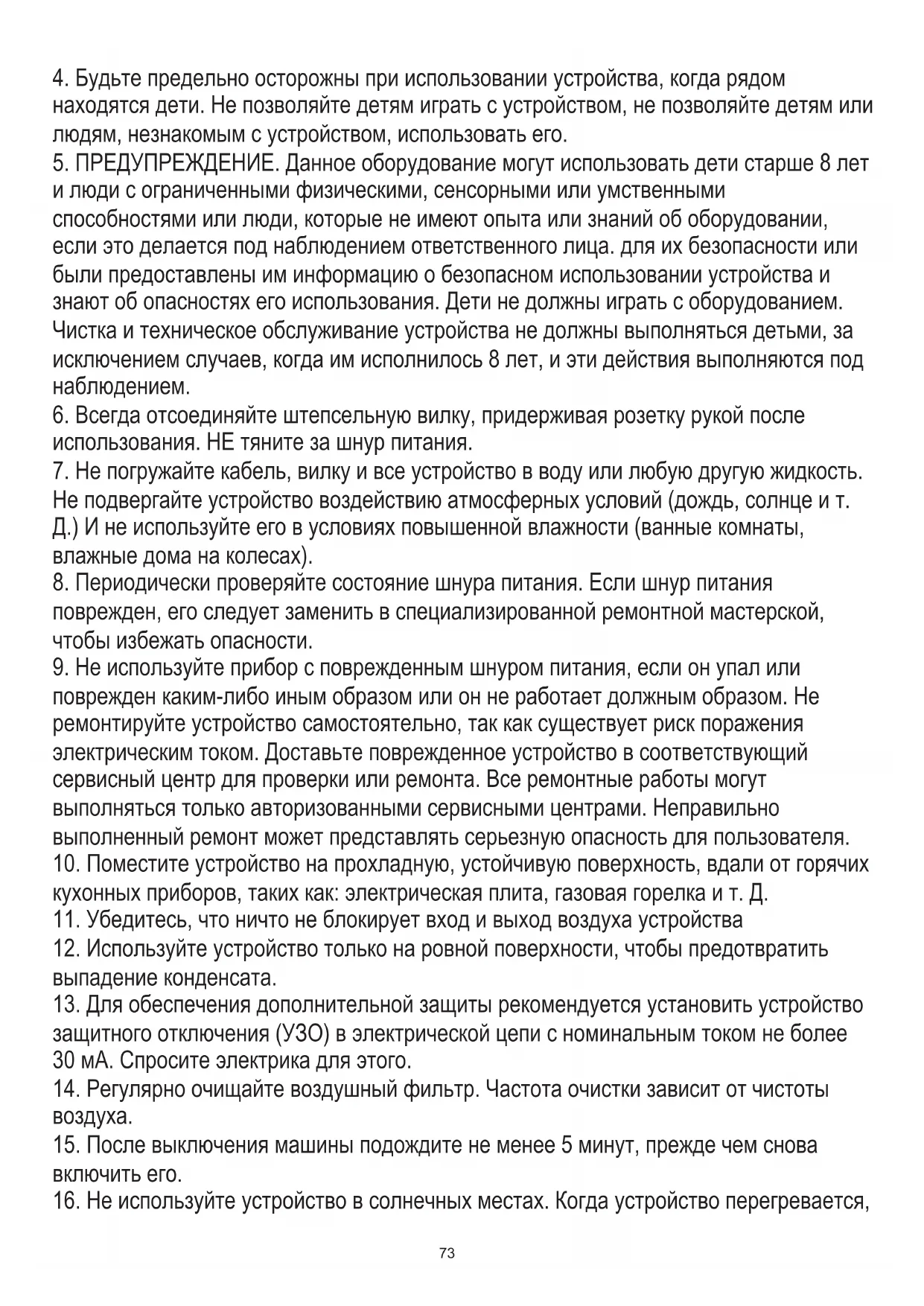

4. Будьте предельно осторожны при использовании устройства, когда рядом

находятся дети. Не позволяйте детям играть с устройством, не позволяйте детям или людям, незнакомым с устройством, использовать его.

6. Всегда отсоединяйте штепсельную вилку, придерживая розетку рукой после

использования. НЕ тяните за шнур питания.

5. ПРЕДУПРЕЖДЕНИЕ. Данное оборудование могут использовать дети старше 8 лет

и люди с ограниченными физическими, сенсорными или умственными способностями или люди, которые не имеют опыта или знаний об оборудовании, если это делается под наблюдением ответственного лица. для их безопасности или были предоставлены им информацию о безопасном использовании устройства и знают об опасностях его использования. Дети не должны играть с оборудованием. Чистка и техническое обслуживание устройства не должны выполняться детьми, за исключением случаев, когда им исполнилось 8 лет, и эти действия выполняются под наблюдением.

7. Не погружайте кабель, вилку и все устройство в воду или любую другую жидкость.

Не подвергайте устройство воздействию атмосферных условий (дождь, солнце и т. Д.) И не используйте его в условиях повышенной влажности (ванные комнаты, влажные дома на колесах).

8. Периодически проверяйте состояние шнура питания. Если шнур питания

поврежден, его следует заменить в специализированной ремонтной мастерской, чтобы избежать опасности.

10. Поместите устройство на прохладную, устойчивую поверхность, вдали от горячих

кухонных приборов, таких как: электрическая плита, газовая горелка и т. Д.

13. Для обеспечения дополнительной защиты рекомендуется установить устройство

защитного отключения (УЗО) в электрической цепи с номинальным током не более 30 мА. Спросите электрика для этого.

9. Не используйте прибор с поврежденным шнуром питания, если он упал или

поврежден каким-либо иным образом или он не работает должным образом. Не ремонтируйте устройство самостоятельно, так как существует риск поражения электрическим током. Доставьте поврежденное устройство в соответствующий сервисный центр для проверки или ремонта. Все ремонтные работы могут выполняться только авторизованными сервисными центрами. Неправильно выполненный ремонт может представлять серьезную опасность для пользователя.

11. Убедитесь, что ничто не блокирует вход и выход воздуха устройства

12. Используйте устройство только на ровной поверхности, чтобы предотвратить

выпадение конденсата.

14. Регулярно очищайте воздушный фильтр. Частота очистки зависит от чистоты

15. После выключения машины подождите не менее 5 минут, прежде чем снова

16. Не используйте устройство в солнечных местах. Когда устройство перегревается,74

3. Подсоедините вытяжной канал (9) напрямую к устройству.

Подключите разъемы к воздуховоду отвода воздуха следующим образом: защита от перегрева включает устройство. а) Подключите к заземленной розетке с 3 контактами. f) Для перемещения и установки кондиционера используйте двух или более человек.

18. Из-за ограниченной производительности устройства, если разница между целевой

температурой и температурой окружающей среды слишком велика, заданная температура может быть не достигнута.

21. Устройство следует хранить в помещении без постоянно работающих источников

возгорания, например: открытого огня, газовых приборов или электрических обогревателей.

17. Чтобы обеспечить эффективное охлаждение, расстояние между боковыми

стенками устройства и стеной, мебелью или шторами должно быть не менее 60 см.

1. Держите устройство на расстоянии не менее 1 метра от телевизора или радиоприемника, чтобы избежать электромагнитных

2. Не подвергайте устройство воздействию прямых солнечных лучей, чтобы не потерять цвет поверхности.

20. Не используйте средства, ускоряющие процесс размораживания или очистки,

кроме тех, которые рекомендованы производителем. г) Не используйте удлинитель. 3. Не наклоняйте устройство более чем на 35 ° или вверх ногами во время транспортировки. Если устройство перевернулось во время транспортировки, положите его правильно и подождите 2-4 часа перед запуском.

4. Поместите устройство на ровную поверхность с наклоном менее 5 °.

в) Не используйте адаптер. e) Отключите кондиционер перед обслуживанием.

5. Агрегат работает более эффективно в определенных местах помещения, выберите лучшее место:

- Рядом с окном дверь или французское окно. - Выход или вход воздуха не могут быть заблокированы защитной решеткой или какими-либо препятствиями. б) Не удаляйте заземляющий контакт. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ - (рисунок E) Чтобы продлить срок службы агрегата, слейте конденсат из сливных отверстий (8) перед тем, как положить агрегат на хранение в конце сезона.

1. Расширьте вытяжной воздуховод (9), вытягивая два конца воздуховода.

2. Вкрутите воздуховод (9) в штуцер воздуховода (10).

- Соблюдайте необходимое расстояние от выхода рециркуляционного воздуха до стены или других препятствий не менее 60 см. - Вытяните воздушный шланг так, чтобы другой конец воздушного шланга имел зазор между оконной дверью, французским окном или отверстием в стене.

19. Чтобы снизить риск возгорания, поражения электрическим током или травмы при

использовании кондиционера, соблюдайте следующие основные меры предосторожности: ОПИСАНИЕ УСТРОЙСТВА: МЕСТНЫЙ КОНДИЦИОНЕР (рисунки A и B)

7. Вход в испаритель.

5. Транспортная ручка.

3. Сигнальный рецептор

1. Панель управления

2. Выход холодного воздуха.

4. Пульт дистанционного управления75

L. Сухой режим Пульт дистанционного управления передает сигналы в систему. F. Лампа низкой скорости Кнопка «A» - прибор будет запущен при подаче питания или будет остановлен во время работы, если вы нажмете эту кнопку.

10. Адаптер оконного выхлопа

D. Таймер / кнопка повышения температуры О. Кнопка колебания A. Кнопка включения / выключения питания К. Холодный режим

8. Нижний охладитель Сливное отверстие

B. Кнопка скорости вентилятора C. Кнопка режима G. Высокоскоростной фонарь

I. Кнопка сна и блокировка от детей

ПАНЕЛЬ УПРАВЛЕНИЯ (рисунок C) E. Кнопка таймера / понижения температуры J. Автоматический режим M. Режим вентилятора N. Кнопка таймера ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ - изображение D

Кнопка «N» - нажмите, чтобы установить время автоматического выключения и автоматического включения.

3. Отрегулируйте температуру.

Нажмите кнопку «B», чтобы выбрать желаемую скорость вращения вентилятора. Отображается последовательность: РАБОТА ПАНЕЛИ УПРАВЛЕНИЯ

7. Нажмите эту кнопку «N», чтобы установить выключение по времени.

Нажмите эту кнопку «O», чтобы установить колебания качания воздуха влево-вправо. а) Подключаем устройство. АВТОМАТИЧЕСКИЙ / ОХЛАЖДЕНИЕ / ОСУШЕНИЕ / ВЕНТИЛЯТОР в) Светодиодный диод отображает температуру в помещении и начинает работать в автоматическом режиме. Кнопка «D» / «E» - нажимайте для регулировки температуры в помещении и таймера. б) Нажмите кнопку «А», устройство издаст один звуковой сигнал и включится. Нажмите кнопку «C», чтобы выбрать желаемый режим работы по порядку:

1. Включите устройство.

Автоматический режим «J» -> режим охлаждения «K» -> режим сушки «L» -> режим вентилятора «M.» При повторном нажатии кнопки «А» устройство издаст звуковой сигнал «ди» и перестанет работать. Кнопка «О» - нажмите, чтобы установить или отменить режим поворота жалюзи. Низкая скорость "F" -> Высокая скорость G Кнопка «I» - нажмите, чтобы установить или отменить спящий режим.

6. Нажмите кнопку «I», чтобы войти в спящий режим устройства.

2. выберите режим работы

Кнопка «B» - нажимайте ее для последовательного выбора скорости вентилятора. Кнопка «C» - нажмите ее, чтобы выбрать режим работы: «J», «K», «L» или «M.». Температуру можно установить в диапазоне от 15 до 31 ° C. Нажмите кнопку «D» или «E», чтобы увеличить или уменьшить температуру на 1 ° C, нажав один раз. Светодиодная панель устройства показывает заданную температуру в течение 5 секунд, а затем отображает температуру в помещении.

4. Отрегулируйте скорость вентилятора.

АВТО «J» режим: После выбора работы «J» датчик температуры в помещении срабатывает автоматически и выбирает один из следующих режимов

Принцип работы каждого режима: - Когда температура в помещении ≥24 ℃, блок автоматически выбирает режим охлаждения «K».76

2. Нажмите кнопку «I» в режиме охлаждения «K», после чего установка перейдет в спящий режим, а вентилятор автоматически

переключится на низкую скорость. Установленная температура увеличится на 1 ℃ через один час и на 2 ℃ через два часа. Через шесть часов установка перестанет работать. Блокировка от детей: - Когда температура в помещении ＜ 24 ℃, установка автоматически выбирает режим высокой скорости вентилятора «M. ..». Вентилятор «М» режим.

2. Компрессор остановится через 8 минут работы, а затем снова запустится через 6 минут.

3. Устройство работает в режиме осушения с постоянной температурой, и регулировка температуры неэффективна.

2. Когда температура в помещении ниже, чем заданная температура на панели управления, компрессор останавливается и

верхний вентилятор работает с исходной заданной скоростью.

1. Верхний центробежный вентилятор будет работать на низкой скорости, и скорость не может быть отрегулирована.

1. Когда температура в помещении выше, чем заданная на панели управления, компрессор запускается.

2. Регулировка температуры неэффективна.

1. Нажмите кнопку «N», чтобы установить время автоматического выключения во время работы устройства.

2. Нажмите кнопку «N», чтобы установить время автоматического включения, пока устройство готово.

3. Время можно настроить в диапазоне от 1 часа до 24 часов, нажав кнопку «D» （+） или «E» （-.

Спящий режим «I» работа: Таймер срабатывания «N»: ОХЛАЖДЕНИЕ "К" режим:

1. Центробежный вентилятор вверх работает с заданной скоростью, а компрессор не работает.

1. Работа в спящем режиме, когда блок находится в режиме охлаждения «K».

2. Снова нажмите кнопку и удерживайте «I» в холодном режиме «K» в течение 3 секунд, чтобы войти в состояние блокировки от детей. На экране будет отображаться текущая комнатная температура после отключения функции блокировки от детей.

1. Сдвиньте заднюю крышку, чтобы открыть, и снимите изолирующую пленку с батареек.

1. Нажмите кнопку и удерживайте «I» в холодном режиме «K» в течение 3 секунд, чтобы войти в состояние блокировки от детей. После активации этой функции на экране будет отображаться «LC». Когда устройство включено, нажмите кнопку «O», вертикальные жалюзи включатся или выключатся. Когда он включен, жалюзи могут поворачиваться влево и вправо. Снова нажмите кнопку «O», жалюзи перестанут раскачиваться. Поворотный режим работы «О»: Чтобы управлять устройством, направьте пульт дистанционного управления (4) на приемник сигнала (3). Пульт дистанционного управления будет управлять устройством на расстоянии 5 метров при наведении на приемник сигнала устройства. Уведомление: Если устройство работает в режиме охлаждения «K» или осушения «L» с открытой дверцей или окном в течение длительного времени при относительной влажности выше 80%, из выпускного отверстия может капать роса.

2. Вставьте батарейки в слот, они должны соответствовать знакам «+» и «-» на пульте дистанционного управления.

3. Если вы долгое время не использовали, выньте батареи.

Защитное устройство может сработать и остановить прибор в следующих случаях:

1. в режиме охлаждения: температура воздуха в помещении выше 43 ° C (109 ° F)

2. в режиме охлаждения: температура в помещении ниже 15 ° C (59 ° F).

Защитное устройство сработает в следующих случаях: Основная плата управления имеет функцию памяти, когда устройство готово к работе, но в состоянии остановки, основная плата управления может запомнить инициализацию рабочего режима. Когда вы включаете устройство, оно будет работать так же, как и в прошлый раз, без необходимости снова сбрасывать рабочий режим.

4. Чтобы предотвратить загрязнение окружающей среды, извлеките использованные батареи и утилизируйте их безопасным

образом и надлежащим образом. ЗАЩИТНЫЕ УСТРОЙСТВА

3. в режиме осушения: температура в помещении ниже 15 ° C (59 ° F).77

1) Беда: не работает.

1. Перезагружая устройство сразу после остановки работы или изменения выбранного режима во время работы, необходимо

2. Если вилка была удалена, после перезапуска устройство вернется в исходный режим, TIMER ON и TIMER OFF - необходимо

установить заново. ВНИМАНИЕ: внутри этого устройства скрыта рециркуляция конденсированной воды. Конденсат частично рециркулирует между конденсатором и водяной пластиной. Когда уровень воды поднимается до верхнего уровня, поплавковый выключатель и индикатор заполнения воды (E4) загораются, напоминая о сливах воды. Отключите электропитание, переместите прибор в подходящее место, снимите сливную пробку, полностью слейте воду. После слива установите пробку на место, иначе прибор может протечь и намочить комнату. Если прибор установлен в положение, позволяющее слить воду, вы также можете подсоединить сливное отверстие к сливному отверстию для слива воды. В комплект добавляется сливная труба, внутренний диаметр 9мм, внешний диаметр 12мм, материал:

е) установленная температура слишком высока.

а) возможно срабатывание предохранителя или предохранитель перегорел, подождите 3 минуты и запустите снова, предохранительное устройство может препятствовать работе устройства. c) возможно, батарейки в пульте дистанционного управления разрядились. г) возможно, вилка вставлена неправильно. а) возможно, открыты дверь или окно. б) во избежание протечки воды размещайте устройство на ровной поверхности.

4) Проблема: утечка воды при движении.

а) перед перемещением слейте конденсат. а) если установленная температура близка к комнатной, вы можете понизить установленную температуру.

а) вытащите резиновую пробку, чтобы слить воду.

2) Проблема: работает только на короткое время

а) может быть не подключен. Итак, подключите его. б) возможно повреждение вилки или розетки. Замените поставщиком услуг. в) возможно, перегорел предохранитель. Замените предохранитель у поставщика услуг (спецификация: 3,15 А / 250 В переменного тока). б) если он часто находится в таком состоянии, обратитесь в квалифицированную службу технической поддержки.

7) Проблема: устройство автоматически останавливается.

а) отключение по времени или достижение заданной температуры. Перезагрузите его или дождитесь автоматического переключения.

5) Неисправность: Не работает и индикатор заполнения воды "Е4"

в) воздушный фильтр загрязнен, очистите его.

6) Проблема: устройство не запускается.

8) Проблема: нет холодного воздуха в режиме ОХЛАЖДЕНИЕ «К».

б) возможно, выход воздуха заблокирован препятствием. Устраните препятствие.

3) Проблема: работает, но не остывает

б) возможно, в непосредственной близости находится другой обогреватель, например, обогреватель или лампа и т. д. г) выход или вход воздуха заблокированы.

а) датчик температуры в помещении вышел из строя или поврежден. Замените датчик температуры в помещении у поставщика

б) Устройство входит в защиту от замерзания. Устройство автоматически переключится после завершения защиты от замерзания.

9) Неисправность: светодиод отображает код неисправности «E2».

а) датчик маслопровода испарителя вышел из строя или поврежден. Замените датчик трубы змеевика испарителя в сервисной а) комнатная температура ниже установленной. Это нормальное явление, машина автоматически переключается, когда температура в помещении выше заданной.

10) Неисправность: светодиод отображает код неисправности «E3».

2. Очистите и снова установите воздушный фильтр.

Уход после использования 2. В солнечный день дайте прибору работать с вентилятором только на полдня, чтобы высушить прибор изнутри и предотвратить появление плесени.

5. Снимите воздушные шланги и храните их должным образом, плотно закрыв отверстие.

а) предупреждение о полном заполнении водой. Слейте воду. Обслуживание устройства Обслуживание воздушного фильтра

3. Никогда не используйте летучие вещества, такие как бензин или полировальный порошок, для очистки устройства.

2. Протрите мягкой сухой тканью. Если прибор очень грязный, используйте теплую воду ниже 40 ° C.

1. Сначала остановите устройство, надавите на воздушный фильтр (Рисунок F).

3. Если грязь заметна, промойте ее раствором моющего средства в теплой воде. После очистки высушите его в затененном и

прохладном месте, а затем снова установите.

11) Неисправность: светодиод отображает код неисправности «E4».

3. Остановите устройство и вытащите вилку шнура питания, затем выньте батарейки из пульта дистанционного управления и

храните устройство надлежащим образом.

4. Очистите воздушный фильтр и установите его на место.

1. Перед отключением от сети выключите устройство.

1. Если устройство не будет использоваться в течение длительного времени, снимите резиновую заглушку со сливного отверстия (8), чтобы слить воду.

Чистить воздушный фильтр необходимо каждые 2 недели, если устройство работает в очень запыленной среде. Очистите следующим образом: ЧИСТКА И УХОД Энергопотребление (охлаждение) Вт: 1300 Вт Холодопроизводительность в БТЕ: 12.000 БТЕ / час Холодопроизводительность в ваттах: 3500 Вт Громкость: <= 65 дБ ТЕХНИЧЕСКИЕ ДАННЫЕ: Вес охлаждающей жидкости R290: макс. 210 грамм Производительность функции сушки: 28 литров / день Энергетический класс: A Расход воздуха: 450 м3 / час Таймер: 24 часа Заботясь об окружающей среде.. Упаковку из картона передайте,пожалуйста, на макулатуру. Полиэтиленовые мешки (РЕ) выкидать в резервуар для пластмассы. Изношенное устройство надо передать в соответствующую точку хранения, так как находящиесяв устройствеопасные составляющие могут являться угрозой для окружающей среды. Электрическое устройство надо передать таким образом, чтобы ограничить его повторное употребление и использование. Если в устройстве находятся батареи, их надо вытянуть и передать в точку хранения отдельно. Устройство не выкидать в резервуар для коммунальных отходов! НЕ прокалывать и не сжигать. Максимальное количество заправляемого хладагента: 210 г. Осторожно, опасность пожара. Помните, что хладагент не может содержать запах. ITALIANO

ОПШТИ УСЛОВИ СИГУРНОСТИ

ц) Не користите адаптер.

3. Подесите температуру

АУТО "Ј" мод: Режим "М" вентилатора.

3) Проблем: Ради, али не хлади

д) излаз или довод ваздуха је блокиран. а) можда се поквари заштитни заштитник или осигурач, причекајте 3 минуте и покрените поново, уређај заштитника можда спречава рад уређаја. а) ако је постављена температура близу собне температуре, можете снизити постављену температуру.

1) Проблем: Не радите.

ОПИС НА УРЕДОТ: КОНДИЦИОНЕР ЗА ЛОКАЛЕН воздух (слики А и Б)

Режим на вентилаторот "М".

3. Сигнален рецептор 4. Дистанционно управление

3. Регулирайте температурата

3) Проблем: Работи, но не охлажда.

ПОЧИСТВАНЕ И ПОДДРЪЖКА
