BRUKSANVISNING CR 7926 CAMRY

1) Probleem: ärge toötag.

Analüus:

Jahutusvoimsus vattides: 3500 W

Energiatarve (jahutamine) W: 1300 W

Maht: < = 65dB

Ohuvool: 450m3 / tunnis

Energiaklass: A

Taimer: 24 tundi

Jahutusvedeliku R290 mass: max. 210 grammi

1. Läs bruksanvisningen innan du använder,enheten och folj instruktionerna i den.
   Tillverkaren ansvarar inte for skador orsakade av att anvanda encheten i strid med dess avsedda syfte eller felaktig användning.
2. Enheten ar endast avsedd for hemmabruk. Använd inte für andra ändamål som inte ar avsedda for det.
3. Enheten ska endast anslutas till ett vagguttag med ett jordat 220~240V 50Hz . For att öka driftsakerheten bör flera elektriska encheter inte anslutas till en strömkrets samtidigt.

4. Var försiktigningar du anvanderenehetenningar barn ar i narheten.Lat inte barn leka med enheten, latinte barn eller personer som inte kanner till enheten anvanda den.

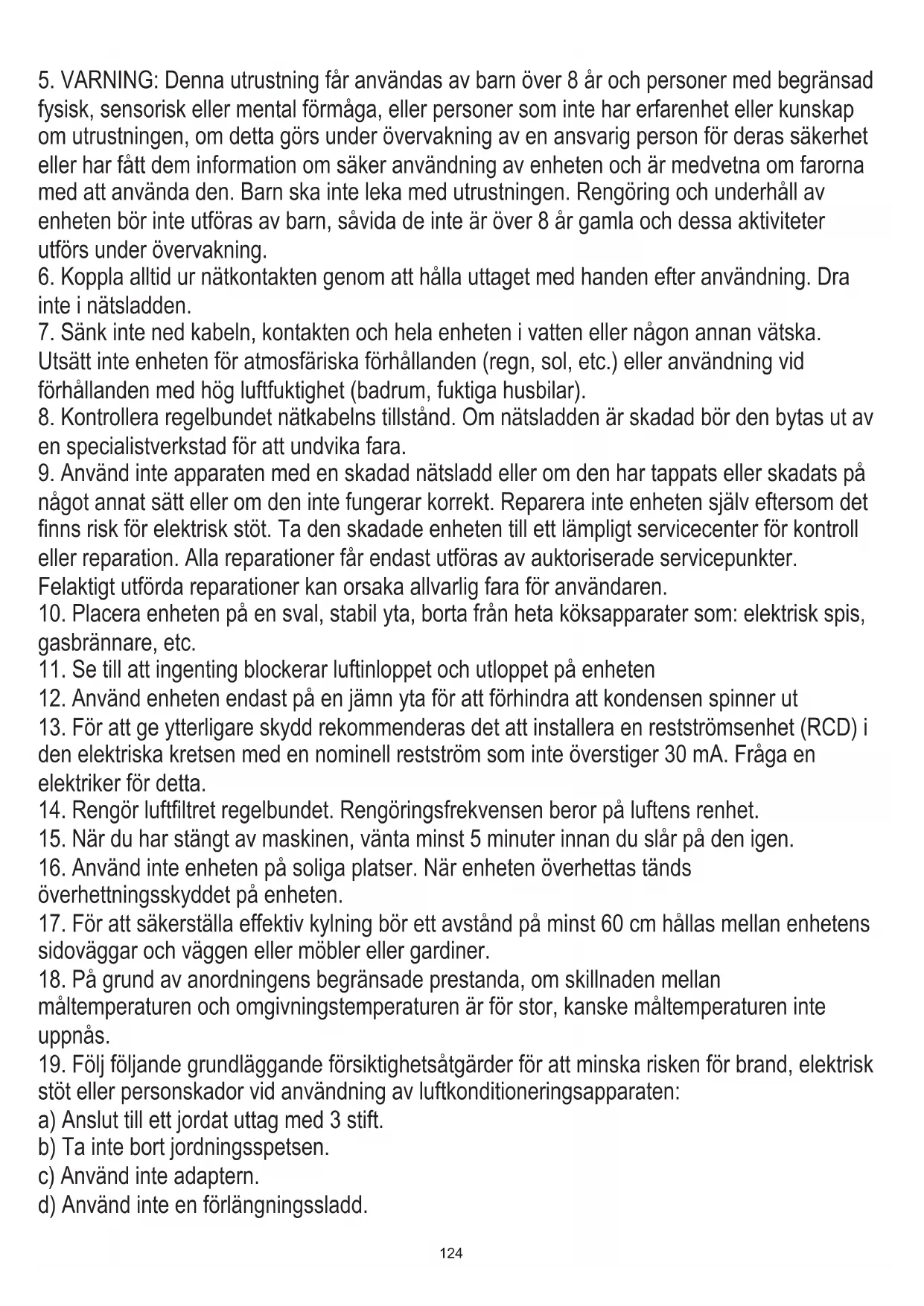

5. WARNING: Denna utrustning fär användas av barn över 8 År och personer med begränsad fysisik, sensorisk eller mental formåga, eller personer som inte har erfarenhet eller kunskap om utrustningen, om detta gös under overvakning av en ansvarig person För deras sakerhet eller har fätt dem information om saker användning av encheten och är medvetna om farorna med att använda den. Barn skie inte leka med utrustningen. Rengöring och unterhäll av encheten bör inte utföras av barn, savida de inte är över 8 År gamla och dessa aktivitet utförs under overvakning.

6. Koppla alltid ur natakontakten genom att halla uttaget med handen after användning. Dra inte i natsladden.
7. Sank inte ned kabeln, kontakten och hela encheten i vatten eller nàgon annan vätska. Utsätt inte encheten for atmosfäriska Förhällanden (regn, sol, etc.) aller användning vid Förhällanden med hög luftfuktigkeit (badrum, fuktiga husbilar).
8. Kontrollera regelbundet nätkabelns tillständ. Om natsladden ar skadad bör den bytas ut aven specialistverkstad for att undvika fara.
9. Använd inte apparaten med en skadad nätsladd aller om den har tappats eller skadats på nagot annat sätt aller om den inte fungerar korrekt. Reparera inte,enheten själv aftersom det finns risk for elektrisk stöt. Ta den skadade,enheten till ett lampligt servicecenter for kontroll erler reparation. Alla reparationer fär endast utforas av auktoriserade servicepunkter. Felaktigt utförda reparationer kan orsaka allvarlig fara for användaren.
10. Placera encheten på en sval, stabil yta, borta是从 heta köksapparater som: elektrisk spis, gasbrännare, etc.
11. Se till att ingenting blockerar luftinloppet och utloppet på encheten
12. Använd encheten endast på en jämn yta für att Förhindra att kondensen spinner ut
13. För att ge ytterligare skydd rekommenderas det att installerera en restströmsenhet (RCD) i den elektriska kretsen med en nominell restström som inte överstiger 30mA . Fråga en elektriker for detta.
14. Rengör luftfiltret regelbundet. Rengöringsfrekvensen beror på luftens renhet.
15. När du har stängt av maskinen, vänta minst 5 minuter innan du slår på den igen.
16. Använd inte,enhetenpá soliga platser.När,enheten overhettas tänds overhettningsskyddetpáenheten.
17. För att sakerställa effektiv kylning bör att avständ på minst 60 cm hallas mellan enhetens sidoväggar och vöggen eller mobler eller gardiner.
18. På grund av anordningens begränsade prestanda, om skillnaden mellan maltemperaturen och omgivningstemperaturen ar for stor, kanske maltemperaturen inte uppnås.
19. Folj foljande grundläggande forsiktighetsatgärder for att minska risken for brand, elektrisk stöt aller personskador vid användning av luftkonditioneringsapparaten:
    a) Anslut tillettjordatuttagmed3stift.
    b) Ta inte bort jordningssspetsen.
    c) Anvand inte adaptern.
    d) Använd inte en förlängningssladd.

e) Koppla bort luftkonditioneringsapparaten innan service.
f) Använd två eller flera personer För att flytta och installerera luftkonditioneringsapparaten.
20. Använd inte andra medel som paskyndar avfrostnings-ller rengöringsprocessen an desom rekommenderas av tillverkaren.
21. Enheten skä Förvaras i ett rum utan att ständigt användningskällor, till exempl: öppen eld, gasapparater eller elektriska värmare.

FÖRE FÖRSTA ANVÄNDNINGEN - (bild E)

Anslut kontakterna till luftavluftningskanalen enligt foljande:

1. Förläng luftavluftningskanalen (9) genom att dra ut de tvåändarna på kanalen.
2. Skruva in luftavluftningskanalen (9) i anslutningen till luftavluftningskanalen (10).
3. Anslut Luftavgaskanalen (9) direkt till encheten.

ANMÄRKNINGAR:

1. Hall enhances minst 1 meter fran TV ellr radio for att undvika elektromagnetisk storning.
2. Utsatt inte enheten for direkt solljus for att undvika att yfärgen bleknar.
3. Luta inte enheten mer an 35^ aller upp och ner under transport. Om encheten har vands under transport, lagg ner den korrekt och vanta
   2-4 timmar innan du startar den.
4. Placera encheten på en plan yta medindre an 5^ lutning.
5. Enheten fungerar mer effektiv på vissa rumslokaler, gülden bösta platsen:
   -Bredvidettfonster,endorrerletfransktfonster.
6. Håll det avstand som kravs frän returluftutloppet till väggen aller andra hinder minst 60 cm.
7. Förlang luftslangen for att sakerställa att den andraänden av luftslangen har mellanrum mellan fönsterluckan ellert franska fönstret.
   eller vagghalet.
8. Luftutlopp erler luftintag kan inte blockeras av skyddsgaller erler nagot hinder.

For att forlanga enhetens livslangd drerar du kondensvattnet fr an de nedre avloppshalen (8) innan du lagrar enheten i slutet av sasongen.

ENHETSBESKRIVNING: LOCAL AIR CONDITIONER (bilder A och B)

1. Kontrollpanelen
2. Kylluftsuttag
3. Signalreceptor
4. Fjarrkontroll
5. Transporthandtag
6. AvgasrOR
7. Förångarinlopp
8. Nedkylare Avtappningshal
9. Luftutloppskanal
10. Fönsteravgasadapter

KONTROLLPANEL (bild C)

A. Strömbrytare PÅ / AV
B. Flakthastighetsknapp
C.Mode-knapp
D. Timer / temperatur upp-knapp
E. Timer / temperaturned-knapp
F. Lag hastighetslampa
G. Hoghastighetslampa
I. Sovknapp och barnlås
J. Automatisk lage
K. Kallt lage
L. Torrt lage
M. Fläktläge
N. Timer-knapp
O.Oscillationsnapp

REMOTE CONTROLLER - bild D

Fjarrkontrollen sander signaler till systemet.

Knapp "A"- apparaten startas när den är paslagen eller stoppas när den är i drift, om du trycker pa den här knappen.

Knapp "B" - tryck på den for att valja flakthastighet i földj.

Knappen "C" - tryck på den for att valja driftläge: "J", "K", "L" aller "M".

Knapp "D" / "E" - tryck for att justera rumstemperaturen och timern.

Knapp "I" - tryck for att ställa in aller avbryta viloläge.

Knapp "N" - tryck for att ställa in tiden für automatisk av och automatiskt på.

Knapp "O" - tryck for att stalla in ell er avbryta svängningslauge for lameller.

DRIFT AV KONTROLLPANELEN

AUTOMATISK/KYL/Tork/ventilator

1. Slá pá encheten.
   a) Anslut encheten.
   b) Tryck på "A" -knappen, sedan piper encheten en gäng och slas på.
   c) LED-diod visar rumstemperatur och börjar arbeta i automatisktläge.

2.Valj driftslage

Tryckp" ^ -knappen for att valja onskat driftslage after sekvens:

Automatiskt lage "J" -> Kyllage "K" -> Torklage "L" -> Fläklage "M."

3. Justera temperature

Temperatures kan stallas in inom intervallet 15^ - 31^ C. Tryck på "D" eller "E"-knappen for att öka eller sänka temperaturen med 1^ C genom att trycka engang. Enhetens LED-panel visar mittemperaturen i 5 sekunder och visar sedan rumstemperaturen.

4. Justera flakthastigheten

Tryck på knappen "B" for att valja onskad flakthastighet visas after sekvens:

Lag hastiget "F" -> Hog hastiget G

5. Kraft

När du trycker på "A"-knappenigen,kommenenheten att lata"di"och sluta fungera.
6. Tryck på den här knappen "I" for att gå till enhetens vilolåge.
7. Tryck på denna knapp "N" für att ställa in en tidsinställd avständning.
Tryck på denna knapp "O" für att ställa in svängning i luftsving i vänster-höger riktning.

Varje lage arbetsprincip:

AUTO "J"-lage:

När Funktionen "J" har valts fungerar inomhustemperaturgivaren automatiskt och den väljer att av driftslogen nedan:

• När rumstemperaturen ≥24 °C valjer enchten automatiskt kylläget "K" -läge.

eller

• När rumstemperaturen < 24 °C valjer encheten automatiskt hög flakthastighetsläge "M...".

Torr "L" -lage:

1. Den upp centrifugala fläkten körns med lög hastigkeit och hastigheten kan inte justeras.
2. Kompressorn stannar after att ha kört 8 minutes och kör sedan igen after 6 minuter.
3. Enheten antar avfuktningslauge for konstant temperatur och temperaturen ar inte effektiv.

COOL "K"-lage:

1. När rumstemperaturen År högre an installd temperatur på kontrollpanelen, böjr kompressorn att köras.
2. När rumstemperaturen ar lagre an installd temperatur på kontrollpanelen, arbetar kompressorstoppet och den övre fläkten med den ursprungliga installda hastigheten.

Flakt "M."-lage.

1. Den upp centrifugala fläkten gär med inställd hastigkeit och kompressorn gär inte.
2. Justeringen av temperaturen ar inte effektiv.

Timeroperation "N":

1. Tryck på "N"-knappen für att ställa in automatisk avstängningsid medan encheten körs.
2. Tryck på "N"-knappen for att ställa in automatisk på-tid nar encheten ar klar.
3. Tiden kan justeras inom intervallet 1 timme till 24 timmar genom att trycka pa knappen "D" (+) eller "E" (-).

Viloläge "I"-funktion:

1. Vilolaget fungerar när encheten ar under kylningslåget "K".
2. Tryck på knappen "I" i svalt lage "K", på fungerar enheten under viloläge och fläkten vander automatiskt till lag hastigkeit. Den installda temperaturenkommen att öka med 1 °C after en timme och öka med 2 °C after två timmar. After sex timmar slutar enheten att körä.

1. Tryck på knappen och häll "I" i svalt lage "K" i 3 sekunder for att gå in i barns låstilländ. På skärmen visas "LC" after att ha aktiverat den här Funktionen.
2. Tryck ingen på knappen ochhall "I" i svalt lage K i 3 sekunder for att existera barnlastillstandet. Paskarmen visas aktuell rumstemperatur after inaktivering av barnlafunktionen.

Vrid "O"-lage:

När enheten ar pá, tryck pá knappen "O", den vertikala spjället slás pá uller av. När den ar pá kan spjället svänga vänster och hóger sida. Tryck pá knappen "O" igen sakommen spjället att sluta svänga.

Lagga marke till:

Huvudstyrkortet har minnesfunktion, nar eheten ar redo att koras men i stopstatus kan huvudkontrollkortet memorera initieringen av arbetslaget. Nar du slar pa enheten fungerar den som samma arbetsfunktion som forra gangen, utan att behova aterstalla arbetslaget igen.

FJARRKONTROLL

1. Skjut bakstycket for att öppna och ta av isoleringsfilmen på batterierna.
2. Sätt batterierna in i spåret, mäste motsvara tecknen "+" och "-" på fjärrkontrollen.
3. Ta ut batterierna under lang tidutan anvandning.
4. For att forhindra miljofororening, ta ut de anvanda batterierna och kassera sakerheten och pa lampligt satt.

For att anvanda encheten, rikta fjarrkontrollen (4) mot signalreceptorn (3). Fjarrkontrollen kommer att anvanda encheten på avstand 5 meter när den pekar på enchetens signalreceptor.

SKYDDANORDNINGAR

Skyddsanordningen kan losa och stoppa apparaten i de fall som anges nedan:

1. vid kylningsläge: inomhustemperaturen ar over 43^ (109°F)
2. vid kylningsläge: rumstemperatur ar under 15^ (59^)
3. vid avfuktningsläge: rumstemperatur ar under 15^ (59 °F).

Skyddsanordningen fungerari foljande fall:

1. Starta om encheten omedelbart after att ha slutat arbetet ellr andrat det valda laget medan du arbetar, maste du vanta 3 minuter.
2. Om kontakten har tagits bort,kommen enheten after omstart att atergà till det ursprungliga laget, TIMER ON och TIMER OFF - maste stallas in ingen.

ANMARKNING: det finns kondensvattenatervinning dold ienna enhet. Kondensvattnet halls delvis atervinning mellan kondensorn och vattenplattan. Nar vattenivan stiger till den ovre nivan tands flottoromkopplaren och vattenindikatorn (E4) for att paminna om draning. Avbryt strömforsörningen, flyta apparaten till etl lampligt stalle, ta bort avtappningspluggen, tom vatten helt. Satt tillbaka kontakten after avtappningen, annars kan apparaten lacka och gora ditt rum vatt.

om apparaten placeras i ett lage som tillater draneringsvatten, kan du ocks ansluta avloppshalet til draneringsporten for att tappa vattnet.

Avloppsr laggs till i satsen, med innerdiameter 9 mm, ytterdiameter 12 mm, material: PVC.

Felsökning

1) Problem: Fungarar inte.

Analys:

a) kanske skyddet utloses ell sakringen blases, vanta i 3 minuter och borja igen, skyddsanordningen kan forhindra att eheten fungerar.
c) kanske batterier i fjarrkontrollen ar slut.
d) kanske ar kontakten inte ordentlich ansluten.
2) Problem: fungerar bara en kort tid

Analys:

a) om den installda temperaten ligger nara rumstemperatur kan du sanka den installda temperaten.
b) kanske luftutloppet ar blockerat av hinder. Ta bort hindret.
3) Problem: Fungerar men svalnar inte

Analys:

a) kanske dorr erler fonster ar oppna.
b) kanske på nara avstand finns det en annan apparat som värmearbetar som värmare aller lampa, etc.
c) luftfiltret ar smutsigt, rengör det.
d) luftutloppet aller intaget ar blockerat.

f) installd temperatur ar for hog.
4) Problem: Vattenlacka under roelse.

Analys:

a) tappa kondensatet innan du flyttar.
b) För att undvika vattenlackage, placera,enheten pplan mark.
5) Problem: Arbeta inte och vattenindikatorn "E4"

Analys:

a) dra ut gummipluggen for att tappa vatten.
b) Om det ofta ar i detta tillstand, vainigen kontakta kvalificerad serviceteknik.
6) Problem: Enheten kan inte startas.

Analys:

a) kanske inte ar ansluten. Så anslut det.
b) kanske plugg- ulltagskador. Byt ut av tjänsteleverantören.
c) kanske sakring trasig. Byt ut sakringen av tjänsteleverantoren (specifikation: 3,15A / 250VAC).
7) Problem: Enheten stannar automatiskt.

Analys:

a) tidsinställning eller instäldd temperatur uppnàdd. Starta om den eller vänta på auto-switch.
8) Problem: ingen kalluft i COOL "K"-laget.

Analys:

a) rumstemperatur ar lagre an installd temperatur. Det ar ett normalt fenomen, maskinen vaxlar automatiskt medan rumstemperaturen ar hore an den installda temperaten.
b) Enheten ingar frostdkydd. Enheten vaxlar automatiskt after att frostdkyddet ar slut.
9) Problem: LED visar felkod "E2"

Analys:

a) sensorn i rumstemperatur misslyckas ell skadas. Byt ut rumstemperatursensorn av tjansteleverantoren.
10) Problem: LED visar felkod "E3"

Analys:

a) forangarens oljerorssensor misslyckas ell skadas. Byt ut forangarspolrorsensorn av tjansteleverantoren.
11) Problem: LED visar felkod "E4"

Analys:

a) full vattenvarning. Tappa ur vattnet.

STADNING OCH UNDERHALL

Enhetsunderhal

1. Stäng av encheten Först innan du kopplar ur strömförsörjningen.
2. Torka av med en mjuk och torr trasa. Använd Ijummet vatten under 40C for att rengöra om apparaten ar mycket smutsig.
3. Använd aldrig flyktiga ämn som bensin eller poleringspulver for att rengöra encheten.

Luftfilterunderhãll

Det ar nödvändigt att rengöra luftfiltret varannan vecka om enheten arbetar i en extrem dammig miljö. Rengör enligt foljande:

1. Stoppa enchoten forst, tryck upp luftfiltret (Bild F).
2. Rengör och satt tillbaka luftfiltret.
3. Om smuts ar synlig, tvatta den med en losning av tvattmedel i ljummet vatten. Torka det after en rengoring p ett skuggat och svalt stalle och satt sedan tillbaka det.

Underhallefteranvandning

1. Om enheten intekommen att anvandas pa lange, ta bort gummipluggen fran draneringshalet (8) for att tappa vattnet.
2. Hall apparatusen igang med flakten en halv dag under en solig dag for att torka apparaten inuti och forhindra att den blir mogelaktig.
3. Stoppa encheten och dra ut natsladdkontakten, ta sedan ut batterierna pa fjarrkontrollen och forvara encheten ordentligt.
4. Rengör luftfiltret och installerera det igen.
5. Ta bort luftslangarna och forvara dem ordentligt och tack hålet ordentligt.

TEKNISK DATA:

Kylkapacitet vid BTU: 12.000 BTU / timme

Kylkapacitet i watt: 3500 W

Energiförbrukning (kylning) W: 1300 W

Volym: <= 65dB

Luftflöde: 450 m3 / timme

Energiklass: A

Timer: 24 timmar

Kylvatske R290: max. 210 gram

Torkfunctionalenskapacitet:28liter/dag

Gör INTEigenomllerbränna.

Var medveten om att koldmediet kanske inte innehaller en lukt.

Maximalt koldmediumsbelopp: 210g
