CR 7907 - Climatisation CAMRY - Notice d'utilisation et mode d'emploi gratuit

Marque	CAMRY
Modèle	CR 7907
Type de produit	Climatisation mobile monobloc
Puissance frigorifique (BTU/h)	12 000
Puissance frigorifique (W)	3 520
Consommation électrique (refroidissement)	1 350 W
Débit d'air	400 m³/h
Capacité de déshumidification	28 L/24h
Niveau sonore	< 65 dB
Classe énergétique	A
Réfrigérant	R290 (230 g)
Tension d'alimentation	220-240 V ~50 Hz
Poids approximatif	28 kg
Modes de fonctionnement	Cool (froid), Fan (ventilation), Dry (déshumidification)
Vitesses du ventilateur	3 vitesses (F1, F2, F3)
Minuterie	Programmable de 1 à 24 heures
Oscillation	Verticale (stores orientables)
Fonction sommeil (SLEEP)	Oui (mode silencieux et économique)
Affichage	LCD avec température ambiante
Télécommande	Oui (fournie)
Nettoyage du filtre	Toutes les 2 semaines à l'eau tiède et détergent neutre
Distance latérale minimale	50 cm des murs et obstacles
Longueur du tuyau d'évacuation	280 - 1500 mm (ne pas rallonger)
Protection de sécurité	Anti-gel, anti-débordement, dégivrage auto, protection compresseur (3 min)

FOIRE AUX QUESTIONS - CR 7907 CAMRY

Que faire si l'écran affiche 'FL' ?

Le réservoir d'eau est plein. Éteignez l'appareil, débranchez-le, puis vidangez l'eau par le trou de drainage situé en bas (dévisser le bouchon). Après vidange, rebranchez et rallumez.

Pourquoi la climatisation ne s'allume-t-elle pas ?

Vérifiez l'alimentation électrique (prise fonctionnelle, tension 220-240 V). Si le voyant 'FL' est allumé, videz le réservoir. En mode froid, la température ambiante peut être inférieure à la température réglée. En mode déshumidification, la température doit être supérieure à 17 °C.

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Retirez les cadres du filtre (supérieur et inférieur) à l'arrière. Nettoyez-les à l'eau tiède (max 40°C) avec un détergent neutre, rincez et séchez à l'ombre avant de les remettre en place.

Le refroidissement est insuffisant, que vérifier ?

Assurez-vous que les rideaux sont tirés en cas de soleil direct, que les portes et fenêtres sont fermées, que les filtres sont propres et que les entrées/sorties d'air ne sont pas obstruées. Laissez un espace d'au moins 50 cm autour de l'appareil.

Que signifie le code d'erreur E1 ou E2 ?

E1 indique un défaut du capteur de température du tuyau d'échappement, E2 un défaut du capteur de température ambiante. Éteignez l'appareil, débranchez-le et contactez un service technique agréé. Ne réparez pas vous-même.

La télécommande ne fonctionne pas, que faire ?

Rapprochez la télécommande de l'appareil (max 8 m) et dirigez-la vers le récepteur (face avant). Vérifiez les piles : remplacez-les si nécessaire. Si le problème persiste, la télécommande peut être défectueuse.

Puis-je utiliser une rallonge électrique ?

Non, ne jamais utiliser de rallonge. Branchez la climatisation directement sur une prise murale mise à la terre (3 broches) pour éviter tout risque d'incendie ou de choc électrique.

Pourquoi le compresseur ne démarre-t-il pas immédiatement ?

L'appareil est équipé d'une protection de démarrage différé de 3 minutes après l'arrêt du compresseur. Attendez ce délai avant de redémarrer.

Comment évacuer l'eau en continu en mode déshumidification ?

Dévissez le bouchon du trou de drainage continu (repère 7) et raccordez un tuyau (non fourni) à une sortie d'eau. Placez l'autre extrémité dans un récipient ou une évacuation au sol.

Quel type de réfrigérant est utilisé et quelles précautions ?

Le réfrigérant est du R290 (propane, 230 g), inflammable. Ne pas percer ni brûler l'appareil. Assurer une ventilation suffisante. Ne pas stocker l'appareil près de sources d'inflammation.

MODE D'EMPLOI CR 7907 CAMRY

(FR) mode d'emploi - 14 (ES) manual de uso - 18

(PT) manual de serviço - 23 (LT) naudojimo instrukcija - 27

(LV) lietošanas instrukcija - 31 (EST) kasutusjuhend - 35

1. Avant d'utiliser l'appareil, lisez le mode d'emploi et suivez les instructions qu'il contient. Le fabricant n'est pas responsable des dommages résultant de l'utilisation contraire de l'appareil ou de son utilisation incorrecte.
2. L'appareil est réservé à un usage domestique. Ne pas utiliser à d'autres fins que celles prévues.
3. L'appareil ne doit être branché qu'à une prise secteur avec une tension de 220 240V \~50Hz mise à la terre. Pour augmenter la sécurité de fonctionnement, plusieurs appareils électriques ne doivent pas être connectés à un circuit de courant en même temps.
4. Soyez extrêmement prudent lorsque vous utilisez l'appareil lorsque des enfants se trouvent à proximité. Ne laissez pas les enfants jouer avec l'appareil, n'autorisez pas les enfants ou des personnes inconnus à l'utiliser.

5. AVERTISSEMENT: Cet équipement peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales limitées, ou des personnes qui n'ont aucune expérience ou connaissance de l'équipement, si cela est fait sous la supervision d'une personne responsable. pour leur sécurité ou leur ont été donnés des informations sur l'utilisation en toute sécurité de l'appareil et sont conscients des dangers de son utilisation. Les enfants ne doivent pas jouer avec l'équipement. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et que ces activités sont effectuées sous surveillance.

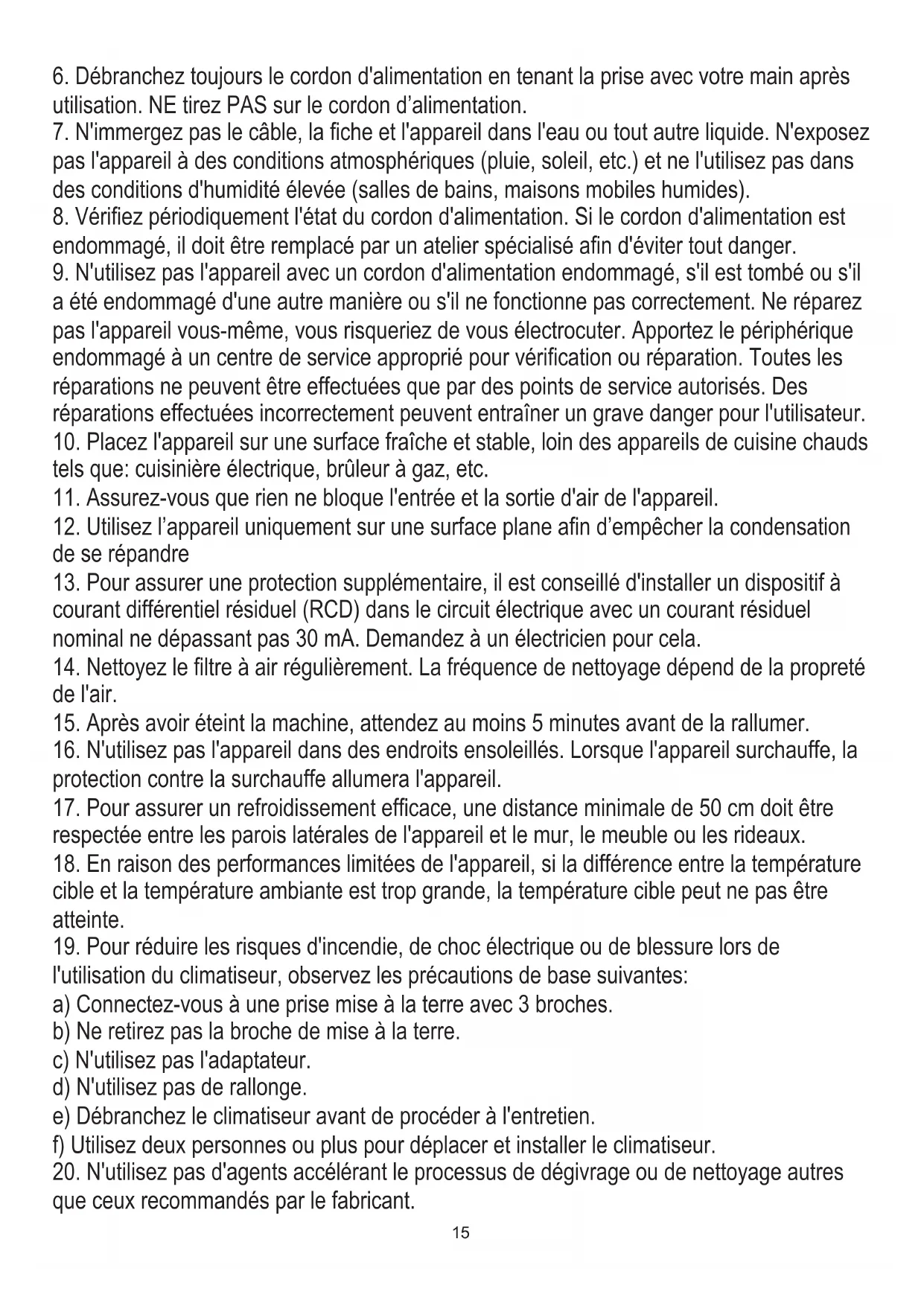

6. Débranchez toujours le cordon d'alimentation en tenant la prise avec votre main après utilisation. NE tirez PAS sur le cordon d'alimentation.

7. N'immergez pas le câble, la fiche et l'appareil dans l'eau ou tout autre liquide. N'exposez pas l'appareil à des conditions atmosphériques (pluie, soleil, etc.) et ne l'utilisez pas dans des conditions d'humidité élevée (salles de bains, maisons mobiles humides).
8. Vérifiez périodiquement l'état du cordon d'alimentation. Si le cordon d'alimentation est endommagé, il doit être remplacé par un atelier spécialisé afin d'éviter tout danger.
9. N'utilisez pas l'appareil avec un cordon d'alimentation endommagé, s'il est tombé ou s'il a été endommagé d'une autre manière ou s'il ne fonctionne pas correctement. Ne réparez pas l'appareil vous-même, vous risqueriez de vous électrocuter. Apportez le périphérique endommagé à un centre de service approprié pour vérification ou réparation. Toutes les réparations ne peuvent être effectuées que par des points de service autorisés. Des réparations effectuées incorrectement peuvent entraîner un grave danger pour l'utilisateur.
10. Placez l'appareil sur une surface fraîche et stable, loin des appareils de cuisine chauds tels que: cuisinière électrique, brûleur à gaz, etc.
11. Assurez-vous que rien ne bloque l'entrée et la sortie d'air de l'appareil.
12. Utilisez l'appareil uniquement sur une surface plane afin d'empêcher la condensation de se répandre
13. Pour assurer une protection supplémentaire, il est conseillé d'installer un dispositif à courant différentiel résiduel (RCD) dans le circuit électrique avec un courant résiduel nominal ne dépassant pas 30 mA. Demandez à un électricien pour cela.
14. Nettoyez le filtre à air régulièrement. La fréquence de nettoyage dépend de la propreté de l'air.
15. Après avoir éteint la machine, attendez au moins 5 minutes avant de la rallumer.
16. N'utilisez pas l'appareil dans des endroits ensoleillés. Lorsque l'appareil surchauffe, la protection contre la surchauffe allumera l'appareil.
17. Pour assurer un refroidissement efficace, une distance minimale de 50 cm doit être respectée entre les parois latérales de l'appareil et le mur, le meuble ou les rideaux.
18. En raison des performances limitées de l'appareil, si la différence entre la température cible et la température ambiante est trop grande, la température cible peut ne pas être atteinte.
19. Pour réduire les risques d'incendie, de choc électrique ou de blessure lors de l'utilisation du climatiseur, observez les précautions de base suivantes:
    a) Connectez-vous à une prise mise à la terre avec 3 broches.
    b) Ne retirez pas la broche de mise à la terre.
    c) N'utilisez pas l'adaptateur.
    d) N'utilisez pas de rallonge.
    e) Débranchez le climatiseur avant de procéder à l'entretien.
    f) Utilisez deux personnes ou plus pour déplacer et installer le climatiseur.
20. N'utilisez pas d'agents accélérant le processus de dégivrage ou de nettoyage autres que ceux recommandés par le fabricant.

21. L'appareil doit être rangé dans une pièce dépourvue de sources d'inflammation en fonctionnement constant, par exemple: feu ouvert, appareils à gaz ou radiateurs électriques.

DESCRIPTION DE L'APPAREIL

1. Panneau de configuration
2. évent réglable
3. Boîtier de filtre à air
4. entrée d'air
5. Place pour la prise
6. Raccord de tuyau d'échappement
7. Trou de drainage pour l'évacuation continue de l'eau
8. Trou de drainage pour l'évacuation complète de l'eau de l'appareil
9. Touche TIMER
10. Bouton FAN
11. Bouton de température et d'heure UP / DOWN
12. Touche de choix de mode
13. Bouton d'alimentation
14. Affichage LCD
15. Bouton d'oscillation verticale
16. Bouton pour changer l'unité de température
17. Bouton mode SLEEP
18. Témoin de contrôle du réservoir d'eau «FL»
19. tuyau d'échappement
20. Assemblage du joint de fenêtre
21. Vis de fixation
22. Bloc de cale pour filtre supérieur
23. Bloc de blocage pour filtre inférieur

ASSEMBLAGE

Avant la première utilisation, assemblez l'appareil comme indiqué ci-dessous:

1. L'appareil doit être placé sur une surface plane. La distance entre le mur et les autres objets ne doit pas être inférieure à 50 cm pour ne pas limiter le flux d'air - regardez la photo 6. N'installez et n'utilisez pas l'appareil dans la salle de bain ou dans d'autres environnements très humides.
2. Installez l'assemblage de la plaque d'étanchéité de la fenêtre (20):
   a) Ouvrez à moitié la fenêtre et montez l'ensemble de plaque d'étanchéité de fenêtre (20) sur la fenêtre (comme indiqué sur la photo 5); l'ensemble (20) peut être placé dans les directions horizontale et verticale.
   b) Tirez divers composants de l'assemblage de la plaque d'étanchéité de la fenêtre pour les ouvrir, réglez la distance d'ouverture pour amener les deux extrémités de l'assemblage en contact avec le cadre de la fenêtre et fixez les composants de l'assemblage.
3. Allongez le tuyau d'échappement (19) et enclenchez l'extrémité plate des raccords du caloduc dans le trou elliptique de la plaque d'obturation de la vitre (comme indiqué sur la photo 6).
   Remarques: 1. L'extrémité plate des raccords du tuyau d'échappement doit être enclenchée.
4. La longueur du tuyau d'échappement doit être de 280 \~ 1500 mm, il ne peut pas être déformé ni avoir de virages importants (supérieurs à 45 °). L'échappement ne doit pas être obstrué. sinon, cela pourrait provoquer une surchauffe. N'utilisez pas de rallonges et ne les remplacez pas par d'autres flexibles, car cela pourrait entraîner un dysfonctionnement.

FONCTIONNEMENT DU DISPOSITIF

Une fois l'appareil branché sur le secteur, l'avertisseur jouera de la musique au démarrage, il passera en mode veille et affichera la température ambiante actuelle.

1. Pour allumer ou éteindre l'appareil, appuyez sur le bouton (13).
2. Appuyez sur le bouton (12) pour sélectionner l'un des modes disponibles: COOL -> FAN -> DRY
3. En mode COOL, réglez la température à l'aide des boutons UP / DOWN (11). Il n'est pas disponible en mode ventilateur et déshumidification.)
4. En mode COOL ou FAN, utilisez le bouton FAN (10) pour régler la vitesse du ventilateur: FORT (F3), MOYEN (F2), FAIBLE (F1). Mais le fonctionnement en vitesse du vent est limité par les conditions anti-froid. Dans certaines conditions, il peut ne pas fonctionner en fonction de la vitesse du vent définie. En mode SEC, le ventilateur est automatiquement réglé sur le niveau FAIBLE.
5. Lorsque l'appareil est éteint, vous pouvez l'allumer avec un retard en appuyant sur la touche TIMER (9). Appuyez sur les boutons UP / DOWN (11) pour définir l'heure d'activation de l'appareil en sélectionnant une heure comprise entre 1 et 24 heures. Lorsque l'appareil est allumé, vous pouvez l'éteindre avec un retard en appuyant sur le bouton TIMER (9). Appuyez sur les boutons UP / DOWN (11) pour régler l'heure à laquelle l'appareil doit être éteint en sélectionnant une durée comprise entre 1 et 24 heures.

6. En appuyant simultanément sur les boutons UP (11) et FAN (10) ou en appuyant sur le bouton SLEEP (17) de la télécommande, l'appareil peut être mis en mode veille. L'appareil fonctionnera alors silencieusement en mode d'économie d'énergie. Cette fonction est uniquement disponible en mode COOL, non disponible en modes FAN et DRY.

7. Vous pouvez modifier les unités (U <-> L) de la température ambiante souhaitée en appuyant sur la touche (16) de la télécommande ou en appuyant simultanément sur les touches haut (11) et bas (11) pour basculer entre Celsius (). et Fahrenheit ().

8. Appuyez sur le bouton (15) pour lancer l'oscillation de l'air. Les stores se déplacent verticalement. Appuyez à nouveau pour arrêter l'oscillation de l'air.

INSTRUCTIONS DE DRAINAGE

DRAINAGE MANUEL: lorsque l'eau dans le bac à eau dépasse le niveau d'avertissement, l'appareil déclenche automatiquement une alarme et la zone de l'écran LCD (14) indique "FL". De plus, le témoin de contrôle de l'eau FULL (18) s'allumera. Ensuite, éteignez l'appareil et retirez la fiche de la prise. Déplacez l'appareil avec précaution afin de ne pas renverser d'eau dans le bac situé au bas du boîtier. Ensuite, placez un récipient (non compris dans le kit) sous le trou de drainage (8), dévissez-le et retirez le capuchon qui ferme l'ouverture - regardez l'image 7. Laissez l'eau s'écouler. Pendant le drainage, le boîtier peut être légèrement incliné vers l'arrière. . Puis réinstallez-le et allumez l'appareil.

DRAINAGE CONTINU: En mode COOL et DRY, vous pouvez raccorder le tuyau (non compris dans le kit) au drainage constant - figure 9.

Pour ce faire, dévisser et enlever le bouchon en fermant l'ouverture du drainage d'eau continu (7). Ensuite, placez le tuyau de drainage (non inclus dans le kit) dans la sortie d'eau et placez l'autre extrémité dans un récipient de grande capacité.

DISPOSITIFS DE PROTECTION

1. Fonction de protection contre le gel: en mode de refroidissement, de déshumidification ou d'économie d'énergie économique, si la température du tuyau d'échappement est trop basse, la machine passe automatiquement en statut de protection; Si la température du tuyau d'échappement atteint une certaine température, il peut automatiquement revenir au fonctionnement normal.
2. Protection anti-débordement Fonction: lisez le chapitre INSTRUCTIONS DE DRAINAGE. Une fois l'eau vidée, la machine revient automatiquement à son état d'origine.
3. Dégivrage automatique: l'appareil est doté d'une fonction de dégivrage automatique: pendant le dégivrage, le symbole de chauffage sur l'écran d'affichage clignote.
4. Fonction de protection du compresseur: pour augmenter la durée de vie du compresseur, il dispose d'une fonction de protection au démarrage différé de 3 minutes après la mise hors tension du compresseur.

NETTOYAGE & ENTRETIEN

Nettoyage: avant le nettoyage et la maintenance, éteignez l'appareil et débranchez la fiche.

1) Nettoyage du logement

Nettoyer avec la surface de l'appareil avec un chiffon doux et humide. N'utilisez pas de produits chimiques tels que le benzène, l'alcool, l'essence, sinon la surface de l'appareil serait endommagée ou même toute la machine serait endommagée.

2) Nettoyage des filtres

Si le filtre est bouché par de la poussière, l'efficacité de l'appareil est réduite. Veillez à nettoyer le filtre toutes les deux semaines. Nettoyez les cadres des filtres supérieur et inférieur après les avoir retirés de l'arrière de l'appareil - figure 8.

* Cadre de filtre supérieur: saisissez le bloc de blocage du cadre de filtre avec les mains. Forcez de l'extérieur pour retirer le cadre de l'écran du filtre. Dévissez les quatre vis fixant le tamis filtrant et le boîtier arrière pour retirer le tamis filtrant (comme indiqué sur la photo 8).
* Cadre inférieur de l'écran du filtre: Tenez la poignée du cadre de l'écran du filtre et tirez-le doucement vers l'extérieur pour l'enlever.
* Placez les deux filtres dans de l'eau tiède avec un détergent neutre (environ 40/104) et séchez-les à l'ombre après le rinçage.

ESPACE DE RANGEMENT

Si l'appareil doit rester inutilisé pendant une longue période, procédez comme suit:

1. Retirez le bouchon de vidange (8) pour faire sortir l'eau.
2. Laissez l'appareil fonctionner en mode ventilateur pendant 2 heures pour sécher ses composants internes.
3. Éteignez l'appareil et débranchez la fiche.
4. Nettoyez et séchez les filtres, puis réinstallez-les.
5. Retirez le tuyau d'échappement pour le conserver en sécurité.
6. Placez la machine dans un sac en plastique et placez-la dans un endroit sec.
7. Retirez les piles de la télécommande et conservez-les correctement.

DÉPANNAGE

Problème I.: La climatisation ne fonctionne pas.

Raison n° 1: il n'y a pas d'électricité. Alors, allumez-le après l'avoir connecté à une prise avec de l'électricité.

Raison n° 2: Le témoin de contrôle plein d'eau affiche "FL". Alors, videz l'eau.

Raison 3: en mode de refroidissement, la température ambiante est inférieure à la température définie. Alors, changez le niveau de température.

Raison 4: En mode déshumidification, la température ambiante est basse. Veuillez noter que l'appareil est placé dans une pièce dont la température ambiante est supérieure à 17 °C (17 °C).

Raison 5: La température ambiante est trop basse ou trop élevée. La température de fonctionnement prévue de l'appareil est 7-35 (44-95).

Problème II.: L'effet de refroidissement n'est pas bon.

Raison 1: lumière directe du soleil. Alors, tiré les rideaux.

Raison 2: La porte et les fenêtres sont ouvertes, ainsi que de nombreuses sources de chaleur dans la pièce. Alors, fermez la porte et les fenêtres, évacuez les sources de chaleur.

Raison 3: les filtres sont trop sales. Donc, nettoyez ou remplacez les filtres.

Raison 4: L'entrée ou la sortie d'air est bloquée. Alors, supprimez le blocage.

Problème III: Big Noise

Raison: l'appareil n'est pas placé sur une surface plane. Alors, placez l'appareil sur un endroit plat et dur pour réduire le bruit.

Problème IV.: Le compresseur ne fonctionne pas.

Raison: la protection temporisation du compresseur est activée. Attendez 3 minutes que la température baisse, puis redémarrez la machine.

Problème V.: La télécommande ne fonctionne pas.

Raison n° 1: la distance entre la machine et la télécommande est trop grande. Alors, laissez la télécommande se rapprocher de la climatisation et assurez-vous que la télécommande est directement orientée dans la direction du récepteur de la télécommande.

Raison 2: la télécommande n'est pas alignée sur la direction du récepteur de la télécommande. Alors, laissez la télécommande se rapprocher de la climatisation et assurez-vous que la télécommande est directement orientée dans la direction du récepteur de la télécommande.

Raison 3: les piles sont mortes. Alors, remplacez les piles.

Problème V.: L'affichage indique: "E1".

Raison: le capteur de température de la conduite est anormal. Alors, contactez le service professionnel pour obtenir de l'aide.

Problème VI : L'écran affiche: "E2".

Raison: le capteur de température ambiante est anormal. Alors, contactez le service professionnel pour obtenir de l'aide.

Remarque: lorsque des situations anormales se produisent, éteignez la machine et débranchez la fiche, puis contactez un service professionnel pour obtenir de l'aide.

Ne réparez pas l'appareil vous-même. Une réparation non qualifiée annulera la garantie.

DONNÉES TECHNIQUES:

Puissance frigorifique en BTU: 12 000 BTU / heure

Capacité de refroidissement en watts: 3520 W

Consommation d'énergie (refroidissement) en watts: 1350 W

Débit d'air: 400 m3 / heure

Capacité de séchage: 28 litres / 24 heures

Classe énergétique: A

Agent de refroidissement: R290, 230 grammes

Niveau sonore: <65dB

Tension: 220-240 V \~ 50Hz

Attention, risque d'incendie.

NE PAS percer ou brûler.

Sachez que le réfrigérant peut ne pas contenir d'odeur.

Respect de l'environnement. Nous vous prions de bien vouloir trier les emballages en carton ainsi que les sachets plastiques (en polyéthylène). L'appareil usagé ne doit pas être jeté à la poubelle mais remis au point de collecte prévu à cet effet car il contient des éléments pouvant être nocifs pour l'environnement. L'appareil électrique doit être remis de manière à limiter au maximum une éventuelle utilisation ultérieure. Si l'appareil contient des piles, il faut les retirer et les remettre à un autre point de collecte.

Ne pas jeter l'appareil dans une poubelle de déchets ménagers !!!
