Securio P40c - Destructeur de document HSM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de coupe	Coupe en particules (niveau de sécurité P-4)
Capacité de coupe	Jusqu'à 40 feuilles (80 g/m²) en une seule fois
Dimensions de la machine	Largeur : 410 mm, Profondeur : 320 mm, Hauteur : 600 mm
Poids	Environ 20 kg
Volume du bac à déchets	30 litres
Vitesse de coupe	Environ 1,8 m/min
Niveau sonore	Environ 58 dB
Alimentation	230 V / 50 Hz
Garantie	2 ans sur la machine, 20 ans sur les lames
Utilisation	Idéal pour les bureaux et les environnements de travail nécessitant une destruction sécurisée des documents sensibles
Maintenance	Lubrification régulière des lames recommandée, nettoyage du bac à déchets
Sécurité	Protection contre les surcharges, arrêt automatique en cas de surchauffe
Informations générales	Conforme aux normes de sécurité européennes, design compact et moderne

FOIRE AUX QUESTIONS - Securio P40c HSM

Comment puis-je résoudre un bourrage papier avec le HSM Securio P40c ?

Pour résoudre un bourrage papier, éteignez le destructeur et retirez délicatement le papier coincé. Vérifiez si des morceaux de papier restent dans les lames. Une fois le papier retiré, rallumez l'appareil.

Que faire si le destructeur ne s'allume pas ?

Vérifiez que le destructeur est bien branché et que la prise fonctionne. Assurez-vous également que le couvercle est correctement fermé. Si le problème persiste, contactez le service client.

Comment entretenir mon HSM Securio P40c ?

Pour un bon entretien, nettoyez régulièrement les lames avec un lubrifiant pour destructeurs de documents et videz le bac à déchets lorsque celui-ci est plein.

Quel type de papier puis-je détruire avec le HSM Securio P40c ?

Le HSM Securio P40c peut détruire des feuilles de papier, des cartes de crédit et des agrafes. Ne détruisez pas de matériel non conforme, comme des CD ou des DVD.

Le HSM Securio P40c peut-il détruire des documents en plusieurs feuilles ?

Oui, le HSM Securio P40c peut détruire jusqu'à 40 feuilles de papier à la fois, selon le type de papier utilisé.

Que faire si le destructeur fait un bruit inhabituel ?

Un bruit inhabituel peut indiquer un problème. Éteignez l'appareil, vérifiez s'il y a des obstructions et assurez-vous qu'il n'y a pas de morceaux de papier coincés. Si le bruit persiste, contactez le service client.

Comment savoir quand vider le bac à déchets ?

Le HSM Securio P40c est équipé d'un indicateur de niveau de remplissage. Lorsque ce voyant s'allume, il est temps de vider le bac à déchets.

Puis-je détruire des documents avec des agrafes ?

Oui, le HSM Securio P40c peut détruire des documents avec des agrafes sans problème.

Quelle est la capacité de destruction du HSM Securio P40c ?

Le HSM Securio P40c a une capacité de destruction de 40 feuilles de papier à la fois.

MODE D'EMPLOI Securio P40c HSM

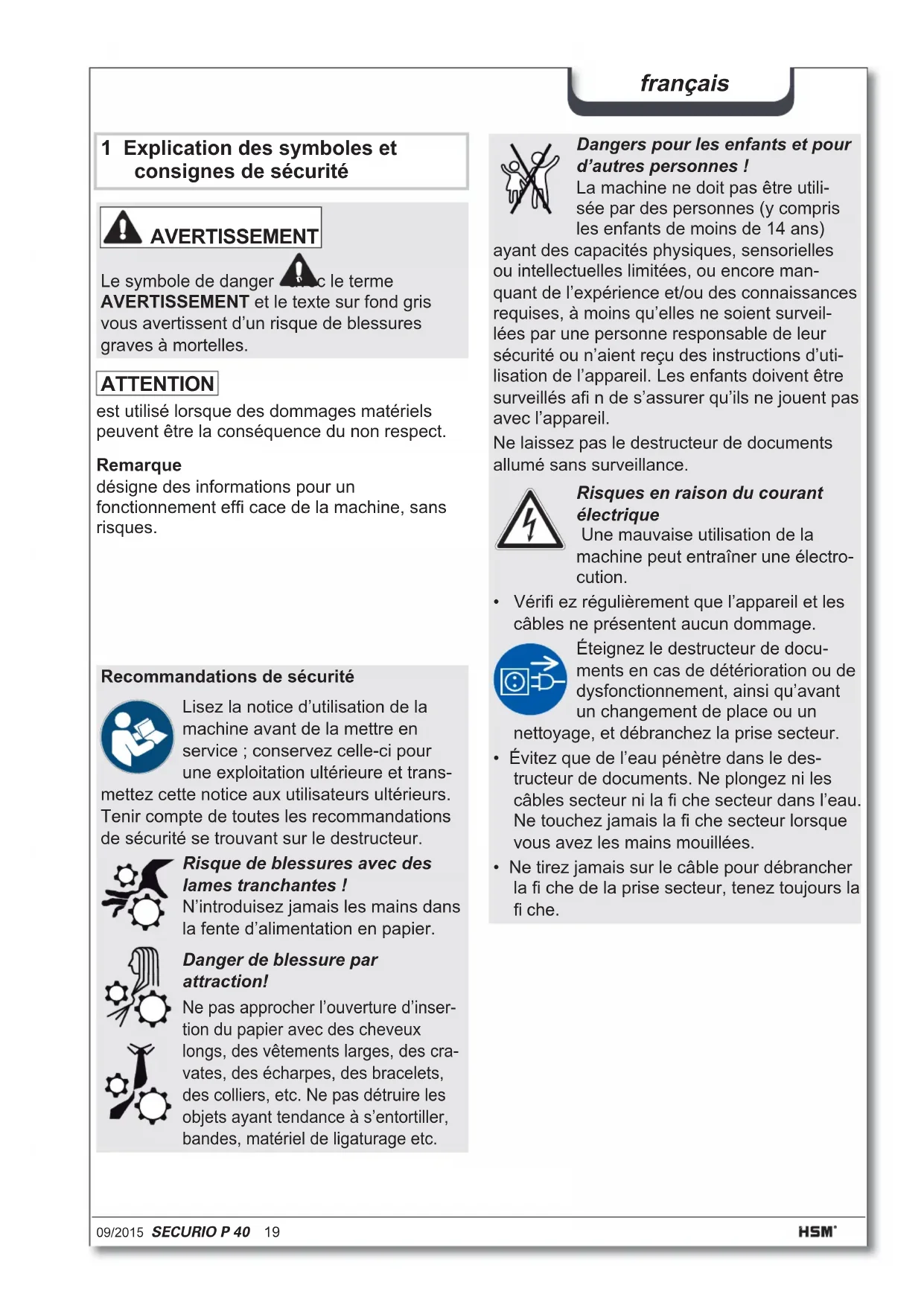

1 Explication des symboles et consignes de sécurité

AVERTISSEMENT

Le symbole de danger c le terme AVERTISSEMENT et le texte sur fond gris vous averissent d'un risque de blessures graves a mortelles.

ATTENTION

est utilisé lorsque des dommages matériels peuvent être la conséquence du non respect.

Remarque

désigne des informations pour un fonctionnement effi cace de la machine, sans risques.

Recommendations de sécurité

Lisez la notice d'utilisation de la machine avant de la mesure en service; conserveze celle-ci pour une exploitation ultérieure et trans

mettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur.

Risque de blessures avec des lames tranchantes!

N'introduisez jamais les mains dans la fente d'alimentation en papier.

Danger de blessure par attraction!

Ne pasapprocher l'ouverture d'insertion du papier avec des cheveux longs,des vetements larges,des cravates,des écharpes,desbracelets, des colliers,etc.Nepasdétruire les objets ayant tendance a s'entortiller, bandes,matériel de ligaturage etc.

Dangers pour les enfants et pour d'autres personnes!

La machine ne doit pas etre utilise par des personnes (y compris les enfants de moins de 14 ans)

ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou encore manquant de l'expérience et/ou des connaissances requises, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou n'aient reçu des instructions d'utilisation de l'appareil. Les enfants doivent être surveillés api n de s'assurer qu'ils ne jouent pas avec l'appareil.

Ne laissez pas le destructeur de documents allumé sans surveillance.

Risques en raison du courant électrique

Une mauvaise utilisation de la machine peut entraîner une électrocution.

• Vérifi ez régulierement que l'appareil et les cables ne doivent avoir dommage.

Éteignez le destructeur de documents en cas de dépréciation ou de dysfonctionnement, ainsi qu'avant un changement de place ou un ge, et débranchez la prise secteur.

• Evitez que de l'eau penètre dans le destructeur de documents. Ne plongez ni les cables secteur ni la fi che secteur dans l'eau. Ne touche jamais la fi che secteur lorsque vous avez les mains mouillées.

• Ne tirez jamais sur le cable pour débrancher la fi che de la prise secteur, tenez toujours la fi che.

Utilisation conforme, garantie

Vérifi ez sur la plaquette signalétique à l'arrière de l'appareil pourquelle largeur de coupe etquelle tension du secteurYOUR destructeur de documents est concu et respectez les points correspondants de la notice d'utilisation.

Le destructeur de document est conçu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, procéder à la destruction de petites quantités des matérielles suivants:

Taille de coupe (mm) 5,8 3,9	4,5x30	1,9	x15
Cartes de crédit	●		●
CDs	●
Disquettes	●

Le mécanisme de coupe, robuste, résiste aux agrafes et aux trombones. Sur les machines de largeur de coupe 1× 5mm les agrafes et les trombones sont a retirer impérativement des documents.

Remarque

Dans le dispositif de coupe pour CD sépare (option), vous pouvez procéder à la destruction de CD, disquettes et cartes de crédit, indépendamment du dispositif de coupe du papier.

La durée de garantie du destructeur de documents est de 3 ans. HSM accorde une garantie spéciale (HSM Lifetime Warranty), independante de la garantie, sur les cylindres de coupe en acier fabriqués d'une seule piece des destructeurs de documents, pendant toute la durée de vie de l'appareil. Les destructeurs de documents de largeur de coupe 0,78 x 11 mm et 1× 5mm ne sont pas concernes par cette prescription. L'usure ou les dommages causés par toute utilisation impropre, ou par des interventions d'un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie. HSM garantit la livraison de pieces détaches jusqu'à 10 ans après la fin de la production de ce modele.

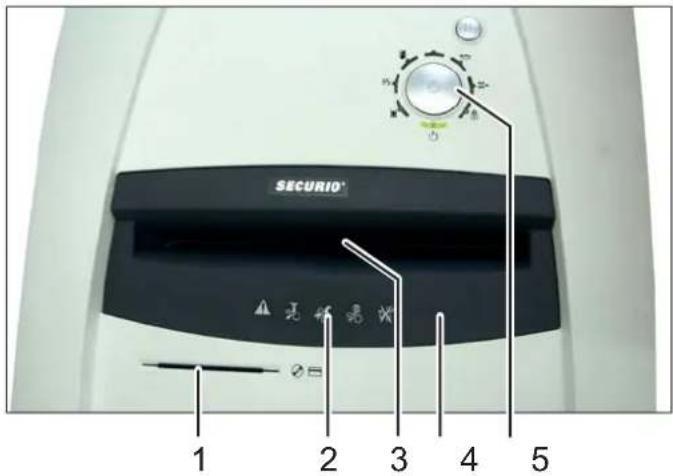

3 Vue générale2

Remarque: En fonction du modele, vous machine ne contient pas tous les modules.

1 Fente d'introduction pour CD, disquettes et cartes de crédit (en option)
2 Recommendations de sécurité
3 Cellule photoelectrique dans l'alimentation papier
4 Dispositif de sécurité
5 Unité de commande et d'affi chage

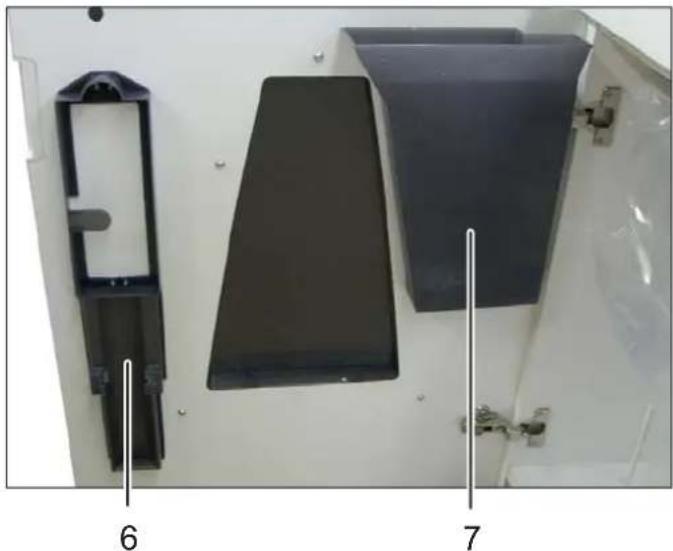

6 Support pour la notice d'utilisation et le fl acon d'huile
7 Collecteur pour CD / disquettes / cartes de crédit (en option)

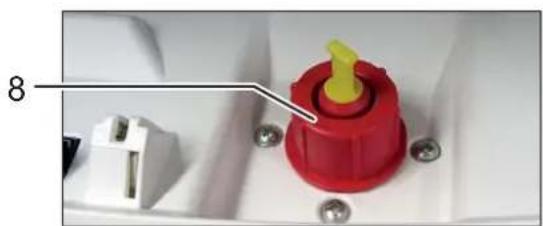

8 Ouverture de chargement d'huile pour blocs de coupe (uniquement coupe en particules)

français

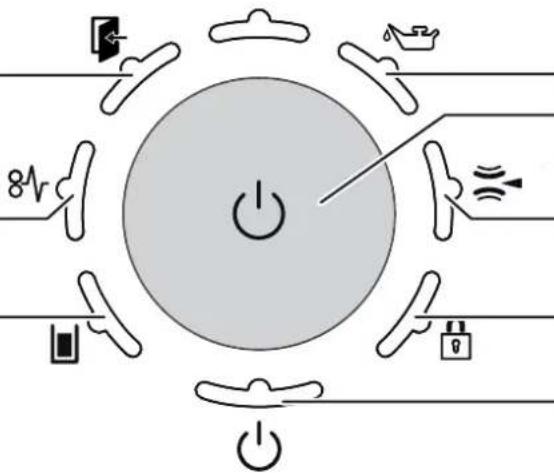

Éléments de commande et d'affi chage

Remarque: En fonction du modele,voire machine ne dispose pas de toutes les fonctions.

Touche R:

• Le dispositif de coupe fonctionne en arrête
• Validation des pannes
• Affi chage de la version du logiciel (uniquement pour les techniciens de maintenance)

Affi chage : Porte ouverte ou dispositif de sécurité pas enclenché

Affi chage : Surcharge. (bourrage papier)

Affi chage : Collecteur papier/ CD plein

Affi chage : Conteneur d'huile vide

Touché de fonction « Demarrage/Marche/Arrêt »

Affi chage: Reconnaissance de métaux

Affi chage: Touche de verrouillage

Affiche:Opérationnel/ Stand-by

4 Mise en service

AVERTISSEMENT

Dangers résultat de la tension du se-. teur!

Une mauvaise utilisation de la machine peut entraîner une électrocution.

Utilisez l'appareil uniquement à l'intérieur, dans des pieces sans humidité. Ne l'utilise jamais dans des pieces humides ou sous la pluie.
- Gardez l'appareil, la fi che secteur et le cable secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n'obstrue les fentes d'aération et à ce que l'appareil respecte une distance minimum de 5 cm du mur ou des meubles.
Assurez-vous que la prise secteur est accessible.
- Vérifi ez avant de brancher la prise secteur que la tension et la fréquence de votre réseau électrique correspondant aux indications de la plaque signalétique.

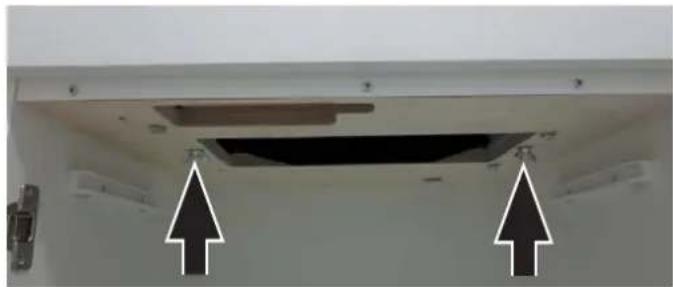

• Avant la première mise en service, ouvre la porte et retirez les 2 boulons à oreilles du dispositif de sécurité du transport situés sur la plaque du fond sous le dispositif de coupe.

• Branchez la fi che secteur de la machine dans une prise secteur d'installation conforme.

français

5 Manipulation

Mise en marche

• Vérifi ez qu'aucun papier ne se trouve dans la fente de l'alimentation papier.
• Appuyez sur le bouton de commande.

  Levoyant « en ordre de marche » s'allume.

Remarque

Les blocs de coupe papier et CD ne peuvent pas etre utilisés en meme temps.Detruisez toujours un seul type de materiaiu a la fois.

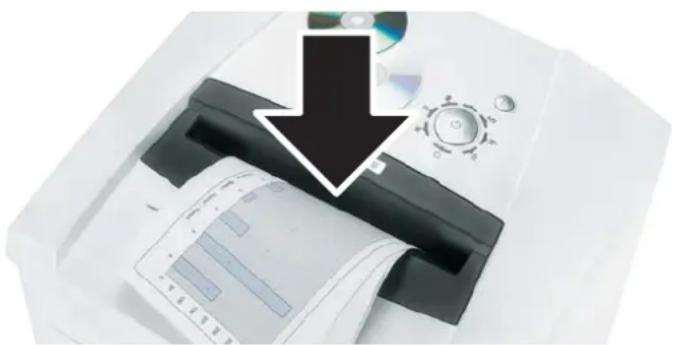

Destruction de documents

• Introduisez les documents à détruire au milieu de la fente. La cellule photoélectrique active automatiquement le dispositif de coupe. Par conséquent, lorsque vous introduisez des bandes de papier étroites, vérifiEZ que la cellule photoélectrique les détecte.

ATTENTION

Ne détruirez pas de papier dans le dispositif de coupe de CD. Cela risquerait de l'endomager.

3 s après que la cellule photoélectrique de l'ouverture d'introduction de papier est de nouveau libre, le dispositif de coupe se met automatiquement à l'arrêt et le destructeur de documents se met en voille.

Destruction de CD / cartes de crédit / disquettes

• Vérifi ez que votre machine est/agreee à la destruction de ce genre de matérielaux (voir « Utilisation conforme »).
• Sur les machines équipées d'un dispositif de coupe de CD (en option), introduisez les matérielaux dans la fente d'introduction du dis

positif de coupe. Vous serez ainsi protégé en cas de projection d'éclats. Sur les machines sans bloc de coupe CD sépare, utilisez l'alimentation papier.
- Protégéz l'environnement et recyclez séparément les différents matérieliaux.

Mise hors circuit

• Appuyez sur le bouton de commande.

  Levoyant «en ordre de marche » s'eteint.

Autres modes de fonctionnement

Mode permanent

Fonction: Le dispositif de coupe fonctionne en continu.

Sieldom, le dispositif de coupe se met à l'arrêt et le destructeur de documents se met en voille.

Démarrage: Maintenez appuyé le bouton de commande pendant 3 secondes.

Annulation prématurée : Appuyez sur le bouton de commande.

Mode stand by

Fonction: Tous les consommateurs de courant inutiles sont automatiquement mis à l'arrêt 2 minutes après la première introduction de documents.

L'aff chage « en ordre de marche » clignote à intervalles réguliers. Le destructeur de documents fonctionne de manière autonome lors de l'introduction de documents.

- Désactivation automatique

Fonction: Si le destructeur de documents n'a pas ete utilisependant 40 minutes, il est complètement desactive et ne consomme donc plus de courant (la nuit, le week-end). Remise en service: Appuyez sur le bouton de commande.

Affi chage des pannes et des fonctions

Affi chage	Panne Elimination des pannes
Allumage inter-rompuTémoin clignotant	Bourage papier SurchargeVous avez introduit trop de papier à la fois. • Le dispositif de coupe fonctionne en sens inverse pendant quelques secondes, puis expulse le papier. Appuyez si nécessaire sur le bouton return « R » pour enlever la pile de papier. Retirez la moitié de la pile de papier. Introduisez les documents les uns après les autres.RemarquePour une meilleure prise du papier, vous pouvez rabattre l'élement de sécurité vers le haut. Pour ce faire, appuyez au milieu du bord avant de l'élement de sécurité et relevez le clapet. RemarqueCe voyageant s'allume aussi quand le moteur a été surcharge. Dans ce cas, laissez refroidir le destructeur de documents pendant 20 minutes avant de le remettre à nouveau en service.
	Papier et CD introduits en même tempsNutilissez pas les deux dispositsifs de coupe simultanément, détruisez le papier et les CD/disquettes/cartes de crédit les uns après les autres.
	Appui sur le dispositif de sécurité La DEL clignote également lorsque vous appuyez sur le dispositif de sécurité ou que vous ouvrez la porte pendant un bourrage papier.
Allumage inter-rompuTémoin clignotant	Collecteur papier pleinVidez le collecteur de papier.RemarqueSi vous appuyez brièvement sur le bouton return avant l'ouverture de la porte, une partie du matériel découvert est ramenée dans le dispositif de coupe.
	Collecteur CD pleinVidez le collecteur de CD. Pour ce faire, prenez-le par le support et tirez-le vers le haut.
Allumage inter-rompuTémoin clignotant	Porte ouverte ou dispositif de sécurité pas enclenchéFermez la porte et enclenchez le dispositif de sécurité.RemarqueLes déplacements de l'élement de sécurité sont détectés lors de la procédure de destruction. Si votre machine s'éteint sans signalisation de panne, retirez le papier de la fente et remettez-le dedans.
	Reconnais-sance de métauxAppuyez sur la touche d'inversion et retirez le papier de la fente d'alimentation. Retirez le métal se trouvant dans le papier ou sur l'élement de sécurité. Validez la panne en appuyant sur la touche R.

Panne
Le dispositif de coupe fonctionne de manière ininterrompue, alors que la machine n'est pas en mode permanent.		La cellule photoélectrique est couverte de poussière de papier. • Nettoyez la cellule photoélectrique dans l'alimentation papier avec un pin-ceau ou un chiffon sec.
Affi chage Fonction
Plusieurs affi chages sont allumés		Vous avez appuyé sur la touche R pendant plus de 20 s : affichage de la version du logiciel (uniquement pour les techniciens de maintenance)
Affi chage	Panne Elimination des pannes
	Conteneur d'huile vide	• Remplisseze le collecteur avec de l'huile pour blocs de coupe. Utilisez uniquement de l'huile spéciale HSM! Capacité du collecteur : 250 ml Appuyez le dispositif de sécurité et relevez le clapet. L'ouverture de chargement de l'huileur se trouve sur le côté droit de la fente d'introduction. L'huile peut être versée par l'ouverture 1 (retirez le bouchon jaune) ou dans l'ouverture normale 2 (dévissez le couvercle rouge).
Affi chage	Fonction Activation / Désactivation
	La touche de verrouillage est activée.	Pour activer ou désactiver la touche de verrouillage • appuyez sur la touche d'inversion et maintenez-la enforcée • appuyez sur la touche Marche/Arrêt • relâchez d'abord la touche Marche/Arrêt, puis la touche R
Remarques Inversion manuelle Lorsque vous appuyez sur la touche d'inversion, le dispositif de coupe passes en marche arrêt et s'accête au bout de 2 secondes, même si vous maintainez la touche enforcée. Pour procéder à une nouvelle inversion manuelle, vous nevez relâcher la touche et appuyer de nouveau dessus. Si le-destructeur de documents fonctionné déjà dans le sens de destruction, la direction est immédiate-ment inversions lorsque vous appuyez sur cette touche. Collecteur L'entrainment des deux dispositsifs de coupe est désactivé lorsque le collecteur de papier ou de CD est plein. Pour les machines à dispositif de coupe séparé pour les CD, le niveau de replissage du collecteur de CD est surveillé (voir vue d'ensemble, pos. 7). Videz le collecteur lorsque cela	est signalé au niveau de l'élement de commande ou d'affi chage. Protéguez l'environnement et recyclez séparé-ment les différents matériaux. Huilleur automatique (uniquement pour la coupe en particules) La lubrifi cation des dispositsifs de coupe pendant env. 1,5 secondes doit être effectué après • 200 s de durée de fonctionnement des dis-positifs de coupe (c'est-à-dire env. 50 opérations de destruction de documents) • activation de la touche d'inversion pour que l'appareil fonctionne dans le sens de la déstruction à la prochaine'utilisation. Le signal « Conteneur d'huile vide » dispa-rait une fois que le conteneur a été rempli. Le destructeur de documents reste opérationnel même lorsque le conteneur d'huile est vide. Reconnaisse du métal (en option) Le destructeur de documents est équipé en

français

option d'une reconnaissance du métal. L'extinction automatique permet d'éviter que des trombones ou d'autres pieces en métal n'endommagent le dispositif de coupe.

Surveillance de l'objet de sécurité

Les déplacements de l'objet de sécurité sont dédictés lors de la procédure de destruction. Si vous machine s'éteint sans signalisation de panne, retirez le papier de la fente et remettez le dedans.

6 Entretien et maintenance

AVERTISSEMENT

Dangersésul

tant de la tension du secteur!

Une mauvaise utilisation de la machine peut entraîner une électrocution.

Éteignez le destructeur de documents et débranchez la prise secteur avant de changer le destructeur de place ou de le nettoyer.

Les travaux d'entretien liés au retrait de caches du bâti ne doivent être effectuels que par le service après-venture HSM et les techniciens de maintenance de nos partenaires

agréés. Pour les adresses du service clientèle, voir page 180.

Nettoyez le destructeur de documents uniquement avec un chiffon doux et une solution savonneuse non corrosive. Veiller à ce que l'eau ne penètre pas dans l'appareil.

Uniquement pour la coupe en bandes :

Huilez le dispositif de coupe en cas de diminution du rendement de coupe, d'ap

parition de bruits ou à chaque fois que vous videz le collecteur. Utilisez uniquement de l'huile spéciale pour bloc de coupe HSM :

• Vaporisez l'huile spéciale sur toute la largeur des cylindres de coupe par l'alimentation papier.

• Laissez le dispositif de coupe fonctionner sans papier pendant env. 10 s en mode permanent.
  Poussiere de papier et particules sont ainsi eliminées.

7 Traitement des déchets / recyclage

Les ancients apparèils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au fonctionnement et à la sécurité. En cas de manipulation

ou d'élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l'environnement. Ne jetez jamais les anciens apparèils avec les ordures menagères. Respectez les directives actuelles en vigueur et apportez vos ancients apparèils ELECTriques et Electroniques aux points de collecte api n qu'ils puissant être recyclés. Veillez également à ce que les matériaux d'emballage soient traités et recyclés dans le respect de l'environnement.

8 Amplitudeur de la livraison

• Destructeur de documents en ordre de marche emballe dans un carton
• 5 sacs pour découvertes
  1 bouteille d'huile spéciale pour le bloc de découpage (Coupe croisée)
• Notice d'utilisation

Accessoires

10 sacs pour découvertes
No. de commande 1.442.995.110
- Bouteille d'huile spéciale pour le bloc de découpage (250 ml)
No. de commande 1.235.997.403

Pour les adresses du service clientèle, voir page 180.

9 Caractéristiques techniques

Type de coupe Coupe en bandes Coupe en particules
Largeur de coupe (mm) 5.8 3.9 4.5 x 30 1.9 x	15 0.78 x 1	1 1 x 5
Degré de sécurité DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / O-4 T-5 / E-4 F-2	P-6 / F-3 P-7 / F-3
Rendement de coupe* (feuille) 70 g/m2DIN A4 80 g/m2	58 - 6051 - 53	45 - 4740 - 42	35 - 3731 - 33	22 - 2418 - 20	13 - 1411 - 12	108
Poids	67 kg		72 kg
Vitesse de coupe	100 mm/s		110 mm/s
Largeur d'introduction	330 mm
Branchement	230 V, 50 Hz
Puisance consommée avec nbre max. de feuilles	2.100 W
Consommation d'énergie en mode opérationnel	< 2 Wh
Mode de fonctionnement	Fonctionnement permanent
Conditions ambiantes d'utilisation :TempératureHumidité relative de l'airHauteur au-dessus NN	-10°C à +25°Cmax. 90%, sans condensationmax. 2 000 m
Dimensions L x P x H (mm)	580 x 550 x 936
Volume du collecteur papier	145 l
Niveau sonore (Marche à vide / charge)	60 - 62 dB(A) / 65 - 69 dB(A)
Niveau de puissance acoustique pondéréA (LWAd en marche à vide)	69,0 dB
Taille de coupe du dispositif de coupe séparé pour CD (option)	Référence +C, E**		Référence +M, N**
	4 x 7 mm 2 x 2 mm
Niveau de sécurité de l'outil de coupe de CD	O-4 / T-5 / E-4		O-6 / T-6 / E-5

• Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquétées en un passage. La mesure des données de rendement s'effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés du papier et selon la manière d'introduire les feuilles, la puissance peut varier.
  ** Le code est indiqué par la dette se trouvant après la référence à 7 chiffres sur la plaque signalétique située à l'arrière de l'appareil. p. ex. 1873111C >> taille de coupe 4 x 7 mm

Le destructeur de documents respecte les directives d'harmonisation en vigueur dans l'Union Européenne :

• Directive basse tension 2006/95/CE
• Directive CEM 2004/108/CE
  Directive LdSD 2011/65/UE

La déclaration de conformité UE est disponible sur demande auprès du fabricant.

Largura de corte (mm) 5,8 3,9	4,5x	30 1,9x15
Cartões de��o •		•	•
CDs • •	•
Disquetes	•	•	•
