BEDIENUNGSANLEITUNG Securio P40c HSM

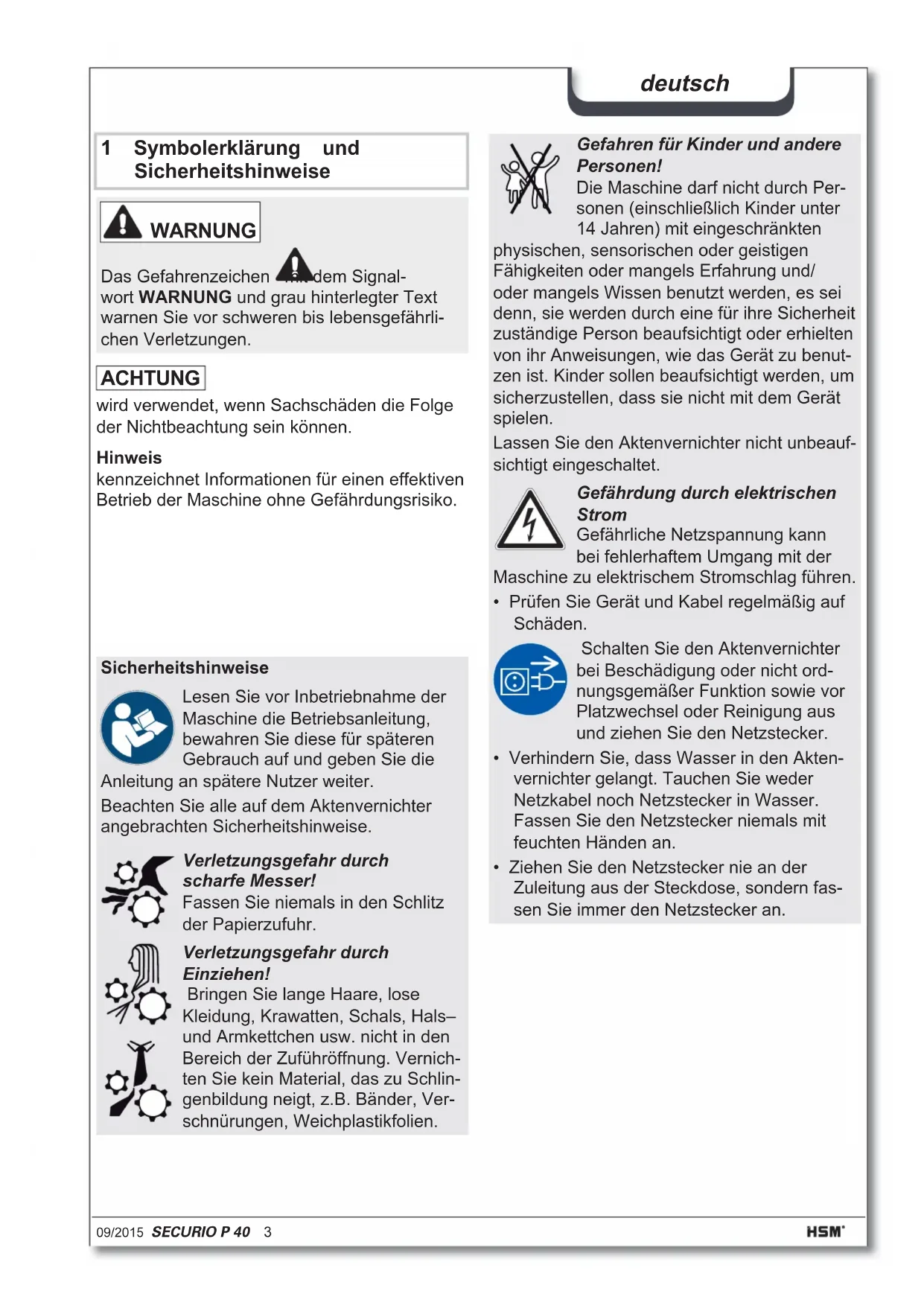

1 Symbolerklarung und Sicherheitshinweise

WARNING

Das Gefahrenzeichen dem Signalwort WARNING und grau hinterlegter Text warnen Sie vor schweren bis lebensgefährlichen Verletzungen.

ACHTUNG

wird verwendet, wenn Sachschäden die Folge der Nichtbeachtung sein konnen.

Hinweis

kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefährungsrisiko.

Sicherheitshinweise

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und geben Sie die

Anleitung an spätere Nutzer weiter.

Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr durch scharfe Messer!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Halsund Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bander, Verschnurungen, Weichplastikfolien.

Gefahren fur Kinder und andere Personen!

Die Maschinearficht durch Persoen (einschließlich Kinder unter 14 Jahren) mit eingeschränkten

physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

Gefährung durch elektrischen Strom

Gefährliche Netzspannung kann bei fehlerhaftem Umgang mit der

Maschine zu elektrischem Stromschlag führen.

• Prufen Sie Gerät und Kabel regelmäßig auf Schäden.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus undziehen Sie den Netzstecker.

• Verhindern Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzstecker niemals mit feuchten Handen an.

• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

Verwendung, Gewährleistung

Sehen Sie auf dem Typenschild an der Geräterückseite nach, für welche Schnittbreite und Netzspannung Ihr Aktenvernichter ausgelegt ist und beachten Sie die zutreffenden Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart konnen außer dem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 5,8 3,9 4,5	x30	1,9x15
Kreditkarten	·	·
CDs	·	·
Disketten	·	·

Das robuste Schneidwerk ist unempfändlich gegen Heft- und Buroklammern. Lediglich bei Maschinen der Schnittbreite 1x5 mm darf das Papier keine Heft- oder Buroklammern enthalten.

Hinweis

Im separaten CD-Schneidwerk (Option) konnen Sie unabhängig vom Papierschneidwerk CDs, Disketten und Kreditkarten vernichten.

Die Garantiezeit für den Aktenvernichter beträgt 3 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Ausgenommen hiervon sind die Aktenvernichter mit Schnittbreite 0,78x11 mm und 1x5 mm. Verschleib, Schaden durch unsachgemessen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

HSM gewährleistet die Lieferung von Ersatzteilen bis 10 Jahre nach Auslaufen der Produktion theses Modells.

3 Übersicht2 Bestimmungsgemäß

Hinweis: Je nach Ausführung enthalt ihre Maschine nicht alle Baugruppen.

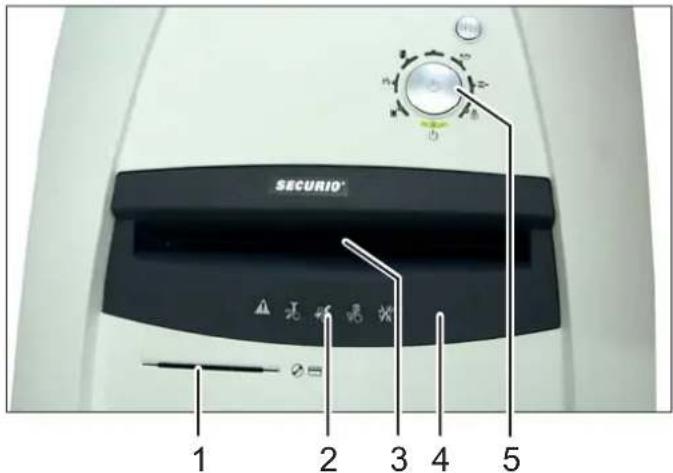

1 Zufuhrschlitz für CDs, Disketten und Kreditkarten (Option)
2 Sicherheitshinweis
3 Lichtschranke in der Papierzufuhr
4 Sicherheitselement
5 Bedien- und Anzeigeeinheit

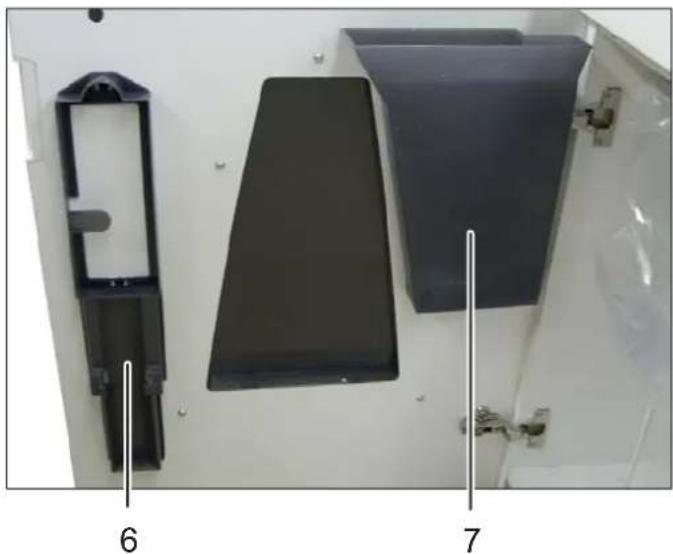

6 Halter für Betriebsanleitung und Ölflasche
7 Schnittgutbehälter CDs / Disketten / Kreditkarten (Option)

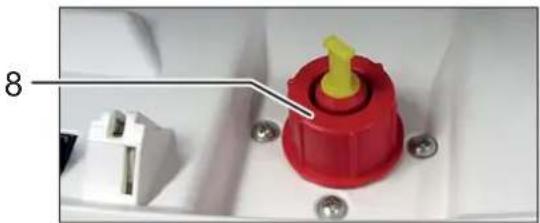

8 Einfüllöffnung Schneidblocköl (nur Partikel-schnitt)

deutsch

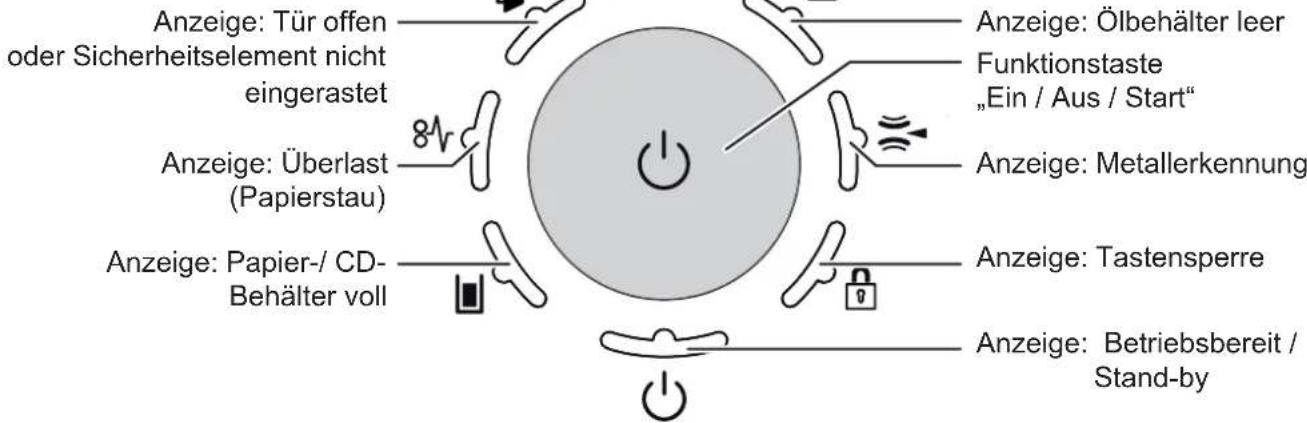

Bedien- und Anzeigeelemente

Hinweis: Je nach Maschinenausführung sind nicht alle Funktionen verfügbar.

R-Taste:

• Schneidwerk lauft ruckwärts
• Störungsquittierung
  Anzeige der Software-Version (nur für Servicetechniker)

4 Inbetriebnahme

WARNING

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Verwenden Sie den Aktenvernichter nur in trockenen Innenaumen. Betreiben Sie ihn nicht in Räumen mit hoher Luftfeuchtigkeit oder im Regen.
• Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und bereits Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
• Achten Sie darauf, dass der Netzstecker weniger erreichen ist.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihr's Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

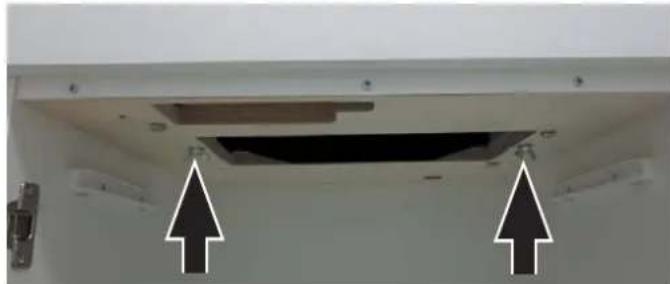

• Offnen Sie vor der ersten Inbetriebnahme die Tur und entfern den Sie die 2 Flügelschraubende Transportsicherung aus der Bodenplatte unterhalb des Schneidwerks.

• Stecken Sie den Netzstecker der Maschine in eine ordnungsgemäß installierte Steck-dose.

deutsch

5 Bedienung

Aktenvernichter einschalten

• Überprüfen Sie, dass sich kein Papier im Schlitz der Papierzufuhr befindet.
• Drucken Sie die Bedientaste.

  Anzeige „Betriebsbereit" leuchtet.

Hinweis

Papier- und CD-Schneidwerk können nicht gleichzeitig benutzt werden. Vernichten Sie immer nur eine Materialart.

Papier vernichten

• Führer Sie das Papier in der Mitte des Papierschlitzes zu. Die Lichtschranke startet das Schneidwerk automatisch. Achten Sie deshalb bei schmalen Papierstreifen darauf, dass diese von der Lichtschranke erfasst werden können.

ACHTUNG

Vernachten Sie kein Papier im CD-Schneidwerk. Das kann zu Schaden führen.

3 Sekunden nach dem die Lichtschranke in der Papierzufuhr wieder frei ist wird das Schneidwerk automatisch abgeschaltet und der Aktenvernichter goht in Betriebsbereitschaft.

CDs / Kreditkarten / Disketten vernichten

• Prufen Sie, ob ihre Maschine für die Vernichtung dieser Materialien zugelassen ist (siehe „Bestimmungsgemäß Verwendung").
• Bei Maschinen mit separatem CD-Schneidwerk (Option) geben Sie das Material in den Zuführschlitz diesen Schneidwerks. Das

schütz Sie vor Splittern. Bei Maschinen ohne separates CD-Schneidwerk benutzen Sie die Papierzufuhr.

• Entsorgen Sie das zerkleinerte Material getrennt von Papierabflällen.

Aktenvernichter ausschalten

• Drucken Sie die Bedientaste.

  Anzeige,Betriebsbereit"verlischt.

Weitere Funktionsmodi

Permanent-Modus

Funktion: Schneidwerk lauft ununterbrochen.

Wenn 2 min kein Material zugeführrt wird, schaltet das Schneidwerk ab und der Aktenvernichter gehen in Betriebsbereitschaft.

Start: Drucken Sie die Bedientaste 3 Sekunden lang.

Vorzeitiger Abbruch: Drucken Sie die Bedientaste.

- Stand-by-Modus

Funktion: 2 Minuten nach der letzten Papierzufuhr werden automatisch alle unnötigen Verbraucher abgeschaltet.

Die Anzeige „Betriebsbereit" blitzt in regelmäßigen Abständen kurz auf.

Bei Papierzufuhr lauft der Aktenvernichter selbständig an.

- Automatisches Ausschalten

Funktion: Wenn der Aktenvernichter 40 Minuten nicht benutzt wurde, wird er komplett ausgeschaltet und verbraucht somit keinen Strom mehr (über Nacht, am Wochenende).

Wiederinbetriebnahme: Drucken Sie die Bedientaste.

Störungs- und Funktionsanzeigen

Anzeige Störung Störungsbehebung
8V Dauerlicht	Papierstau Überlast	Sie haben zu viel Papier auf einem zugeführert. >Das Schneidwerk lauft eine Sekunden rückwärts und schiebt das Papier heraus. •Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papier-stapel zu entnahmen. •Halbieren Sie den Papierstapel. •Führten Sie das Papier nacheinander zu. Hinweis Zur besseren Papierentnahme konnen Sie das Sicherheitselement hochklappen. Drücken Sie dazu auf die Mitte der Vorderkante des Sicherheitselements und haben Sie die Klappe an. Hinweis Diese Anzeige leuchtet auch, wenn der Motor überlastet wurde. Lassen Sie den Aktenvernichter in thisem Fall vor erneuter Inbetriebnahme 20 Minuten abkühlen.
Blinklicht	Papier und CD gleichzeitig zugeführt	•Benutzen Sie die beiden Schneidwerke nicht gleichzeitig, sondern vernich-ten Sie Papier und CDs/Disketten/Kreditkarten nacheinander.
	Druck auf Sicherheits-element	•Die LED blinkt auch, wenn Sie während eines Papierstaus auf das Sicher-heitselement drucken oder die Tür offen.
Dauerlicht	Papier-Schnittgut-behälter voll	•Leeren Sie den Papier-Schnittgutbehälter. Hinweis Wenn Sie vor dem Öffnen der Tür die Reversiertaste „R“ kurzzeitig betäti-gen, wird ein Teil des Schnittgutes in das Schneidwerk zurückgezogen.
Blinklicht	CD-Behälter voll	•Leeren Sie den CD-Behälter. Nehmen Sieihn dazu nach oben aus der Hal-terung.
	Tür offen oder Sicherheits-element nicht einge-rastet	•Schließen Sie die Tür bzw. rarten Sie das Sicherheitselement ein. Hinweis Bewegungen des Sicherheitselements beim Vernichtungsvorgang werden überwacht. Falls ihre Maschine ohne Fehlersignalisation abschaltet,ziehen Sie das Papier aus dem Papierschlitz und führen es erneut zu.
	Metallerken-nung	•Drücken Sie die Reversiertaste „R“ undziehen Sie das Papier aus dem Zuführung Schlitz. •Entfernien Sie Metall, das sich im Papier oder auf dem Sicherheitselement befi ndet. •Quittieren Sie die Störung durch Drucken der R-Taste.
Störung
Schneidwerk lauft ununterbrochen obwohl Maschine nicht im Permanent-Modus.		Die Lichtschranke ist durch Papierstaub verschmutzt.Reinigen Sie die Lichtschranke in der Papierzufuhr mit einem trockenen Pinse oder Tuch.
Anzeige Funktion
mehrere Anzeigen leuchten		Die R-Taste wurde länger als 20 s gedrückt: Anzeige der Softwareversion (nur für Servicetechniker)
Anzeige Störung Störungsbehebung
	Ölbehälter leer	Füllen Sie den Behälter mit Schneidblocköl. Nur Hersteller Öl verwenden! Exclusive use with manufacturer oil! 1 2
Anzeige Funktion Aktivierung / Deaktivierung
	Tastens- sperre ist aktiviert.	Zum Aktivieren oder Deaktivieren der Tastensperre drücken und halten Sie die R-Taste drucken Sie die Ein/Aus-Taste lassen Sie erst die Ein/Aus-Taste und danach die R-Taste los

Hinweise

Manuelles Reversieren

Durch Drücken der Reversiertaste „R“ lauft das Schneidwerk rückwärts und wird nach ca. 2 Sekunden ausgeschelt, auch wenn die Taste weiterhin gedrückt bleibt. Um eine erneute manuelle Reversierung einleiten zu konnen, muss die Taste losgelassen und ernut betätigrt werden.

Wird der Aktenvernichter bereits in Vernichtungsrichtung betrieben, bewirkt die Betätigungs dieser Taste ein sofortiges Reversieren.

Schnittgutbehälter

Der Antrieb beider Schneidwerke wird abgeschallt, wenn der Papier- oder der CD-Behalter voll sind.

Bei Maschinen mit separatem CD-Schneidwerk wird der Füllstand im CD-Behälter (siehe Übersicht, Pos. 7) überwacht. Leeren Sie den Behälter nach Signalisation am Bedien- und Anzeige-element.

Bitte achtenden Sie auf die Umwelt und entsorgen Sie die entsprechenden Materialien getrennt.

Automatischer Oler (nur bei Partikelschnitt) Das Olen der Schneidwerke fur ca. 1,5 Sekunden erfolgt jeweils nach

200 s Schneidwerklaufzeit (entspricht ca. 50 Arbeitsgängen Papier vernichten)
- Betätigung der R-Taste beim nachsten Betrieb in Vernichtungsrichtung

Die Signalisation „Ölbehälter leer“ wird nach Auffüllen des Behalters automatisch gelöscht. Der Aktenvernichter bleibt auch bei leerem Ölbehälter betriebsbereit.

Metallerkennung (Option)

Der Aktenvernichter ist optional mit einer Metallerkennung ausgestattet. Durch die automatische Abschaltung werden Schaden am Schneidwerk durch Buroklammern oder andere Metalleteile vermieden.

Überwachung des Sicherheitselements

Bewegungen des Sicherheitselements beim Vernichtungsvorgang werden erfasst. Falls ihre Maschine ohne Fehlersignalisation abschaltet,ziehen Sie das Papier aus dem Papierschlitz und führen es erneut zu.

6 Reinigung und Wartung

WARNING

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus undziehen Sie den Netzstecker.

Servicearbeiten, die mit dem Entfer- nen von Gehauseabdeckungen verbunden sind, durren nur vom HSM-Kundendienst und Service- Technikern unserer Vertragspartner

durchgeführt werden.

Kundendienstadressen siehe Seite 180.

Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Seifenwasserlösung. Dabeiarfkein Wasser in das Geräteindringen.

nur bei Streifenschnitt: Olen Sie das Schneidwerk bei nachlassender Schnittleistung, Gerauschentwicklung oder nach jedem Leeren

des Schnittgutbehalters. Verwenden Sie dazu nur HSM-Schneidblockspezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr ca. 10 s im Permanent-Modus laufen.
  Papierstaub und Partikel werden gelöst.

7 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung oder Handha

bung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein.

Geben Sie Altgeräte nie in den Restmüll.

Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führten Sie auch das Verpackungsmaterial einer umweltgerechten Entsorgung zu.

8 Lieferumfang

• Aktenvernichter anschlussfertig in Karton verpackt
• 5 Schnittgutsäcke
  1 Flasche Schneidblock-Spezialöl für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör

10 Schnittgutsacke

Best.-Nr. 1.442.995.110

Schneidblock-Spezialol (250 ml)

Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 180.

9 Technische Daten

Schnittart Streifenschnitt Partikelsschnitt
Schnittgröß (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5
Sicherheitsstufe DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / O-4 T-5 / E-4 F-2	P-6 / F-3 P-7 / F-3
Schnittleistung* (Blatt), DIN A4 70 g/m280 g/m2	58 - 6051 - 53	45 - 4740 - 42	35 - 3731 - 33	22 - 2418 - 20	13 - 1411 - 12	108
Gewicht	67 kg		72 kg
Schnittgeschwindigkeit	100 mm/s		110 mm/s
Eingabebreite	330 mm
Anschluss	230 V, 50 Hz
Leistungsaufnahme bei max. Blattzahl	2.100 W
Energieverbrauch im Bereitschaftsmodus	< 2 Wh
Betriebsart	Dauerbetrieb
Umgebungsbedingungen im Betrieb: Temperatur relative Luftfeuche Höhe über NN	-10 °C bis +25 °CMax. 90%, nicht kondensierendmax. 2.000 m
Maße B x T x H (mm)	580 x 550 x 936
Volumen des Schnittgutbehalters Papier	145 l
Emissionsschalldruckpegel (im Leerlauf / unter Last)	60 - 62 dB(A) / 65 - 69 dB(A)
A- bewerteter Schalleistungspegel (LWAd im Leerlauf)	69,0 dB
Schnittprüge des separates CD-Schneidwerks (Option)	Artikelnummer +C, E **		Artikelnummer +M, N **
	4 x 7 mm		2 x 2 mm
Sicherheitsstufe CD-Schneidwerk	O-4 / T-5 / E-4		O-6 / T-6 / E-5

• Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), langs zugeführrt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geoltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräussen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.
  ** Kennung ist der Buchstabe nach der 7-stelligen Artikelnummer auf dem Typenschild an der Geräterückseite.
  z.B. 1873111C >> Schnittgroße 4 x 7 mm

Der Aktenvernichter erfüllt die einschlagigen Harmonisierungsvorschriften der Europäischen Union:

Niederspannungsrichtlinie 2006/95/EG
EMV-Richtlinie 2004/108/EG
RoHS-Richtlinie 2011/65/EU

Die EU-Konformitätserklung kann beim Hersteller angefordert werden.
