KULLANIM KILAVUZU Securio P40c HSM

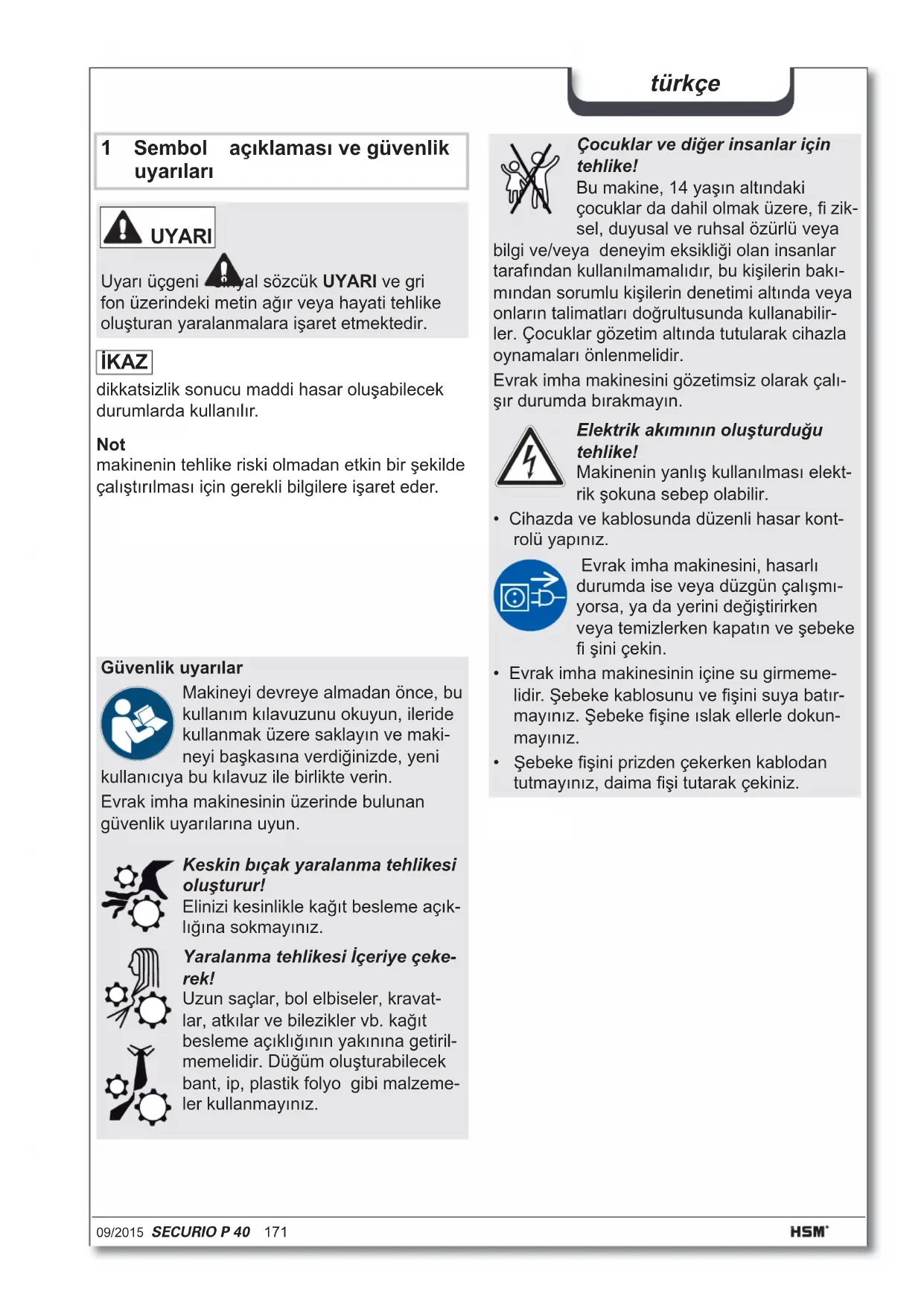

1 Sembol açıklaması ve güvenlik uyarılıarı

UYARI

Uyari üçgeni olal sozcuk UYARI ve gri fon üzerindeki metin ağır veya hayati tehlike olusturan yaralanmaları isaret etmektedir.

KAZ

dikkatsizlik sonucu maddi hasar olusabilecek durumlarda kullanilir.

Not

makinenin tehlike riski olmadan etkin bir sekilde calistirilmasi icin gerekli bilgilere isaret eder.

Güvenlik uyarilar

Makineyi devreye almadan once, bu kullanim kilavuzunu okuyun, ileride kullanmak uzere saklayin ve makineyi baskasina verdiginizde, yeti bu kilavuz ile birlikte verin.

kullaniciya bu kilavuz ile birlikte verin.

Evrak imha makinesinin üzerinde bulunan Güvenlik uyarilarina uyun.

Keskin bıçak yaralanma sehlikesi olustururl

Elinizi kesinlikle kabit beslme açikligina sukmayiniz.

Yaralanma tehlikesi iceriye cekerek!

Uzun-SAclar, bol elbiseler, kravatlar, atkilar ve bilezikler vb. kagit besleme açikliginin yakınina getirilmemelidir. Düğüm olusturabilecek bant, ip, plastik folyo gibi malzemeler kullanmayiniz.

Cocuklar ve diger insanlar icin tehlike!

Bu makine, 14 Yaşın altindaki;coczuklar da dahil olmak üzere, fi zik-sel,duyusal ve ruhsal ozurlu veya

bilgi ve/veya deneyim eksikligiolean insanlar tarafindan kullanilmamaldir, bu kisilerin bakimindan sorumlu kisilerin denetimi alinda veya onlarin talimatlariogrultusunda kullanabilir. Cocuklar gozetim altinda tutularak cihazla oynamalari onlenmelidir.

Evrak imha makinesini gozetimsiz olarak calisir durumda birakmayin.

Elektrik akimin in olusturdugutehlike!

Makinenin yanlis kullanilmasi elektrrik sekuna sebep olabilir.

• Cihazda ve kablosunda)duzenli hasar kontrolu yapiniz.

Evrak imha makinesini, hasarldurumda ise veya dizgün calismiyorsa, ya da yerini degistirken veya temizlerken kapatin ve sebeke fi sini cekin.

• Evrak imha makinesinin icine su girmemelidir. Sebeke kablosunu ve fişini suya batirmayiniz. Sebeke fişine Islak ellere dokunmayiniz.
  Sebeke fisini prisden cekerken kablodan tutmayiniz, daima fisiTutarak cekiniz.

2 Maksadina uygun kullanim, garanti

Cihazın arka yüzundeki tip etiketine bakarak,
evrak imha makinenizin hangi kesme genisligine
ve sebeke gerilimine uygun olduğunu tespit edin
ve,isletme kilavuzundaki ilgili maddelere dikkat
edin.

Bu evrak imha makinesi sadece kagit imha etmek icin tasrlanmistir. Kesim tipine gore, asagidaki mlzemelerden de az bir miktari imha edilebilir:

Kesim genişligi (mm) 5,8 3,9 4,5x30 1,9x15
Kredi kartları···			·
CD'ler···		·
Disketler···

Dayanikl kesme mekanizmasi zimbalara ve ataslarakarisi dayaniklidir. Sadece kesim genisligi 1x5 mm olan makinelere kaigitta zimba veya atas bulunmamalidir.

Not

Ayrica satin alinabilen CD kesme mekanizmasi (opsiyon) ile kagit kesme mekanizmasindan bagimsiz olarak CD'ler, disketler ve kredi kartlari da imha edilebilir

Evrak imha makinesinin garanti suresi 3 yildir. Evrak imha makinesinin HSM som Çelik seks merdaneleri icin verilen tematin dininda:tüm servis Ömrü boyunca bir garanti geleerlidir (HSM Lifetime Warranty). Burada kesim genislikleri 0,78 × 11 ~mm ve 1 × 5 ~mm olan evrak imha makinerleri birer istisnadir. Asinma, yanış kullanim sonucu olusan hasarlar ve üçuncu kişiler tarafindan ici acildigianda, verdigiimegaranti geleersizdir.

HSM bu modelin üretiminin sola ermesinden itibaren 10 yil daha yedek parca teslimatini garanti eder.

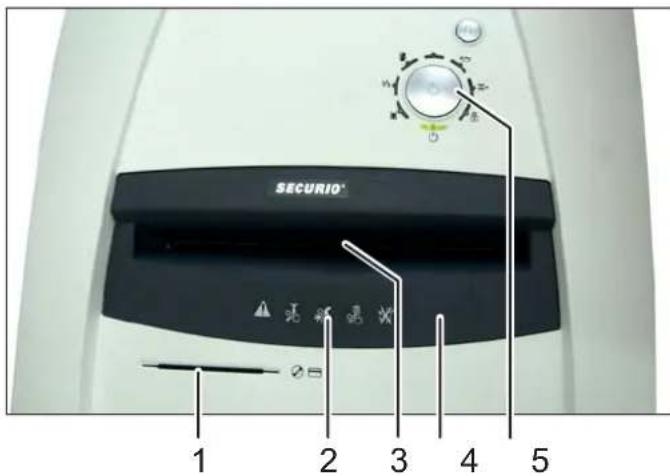

3 Genel bakı

Not: Mevcut olan moduller makinenizin tipine baglidir.

1 CD, disket ve kredi kartı yerlestirme deligi (opsiyon)
2 Güvenlik uyarilari
3 Kagit beslemesindeki 1sikli bariyer
4 Güvenlik elemani
5 Kontrol ve goesterge unitesi

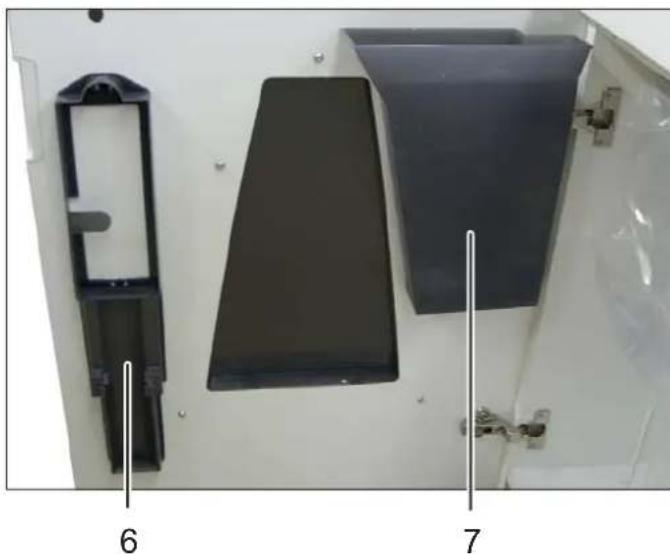

6 Yag sisesi ve kullanim kilavuzu tutucu
7 Kesilen CD / disket / kredi kartı haznesti (opsi-yon)
8 Kesme blogu yagi doldurma deligi (sadece partikul kesiminde)

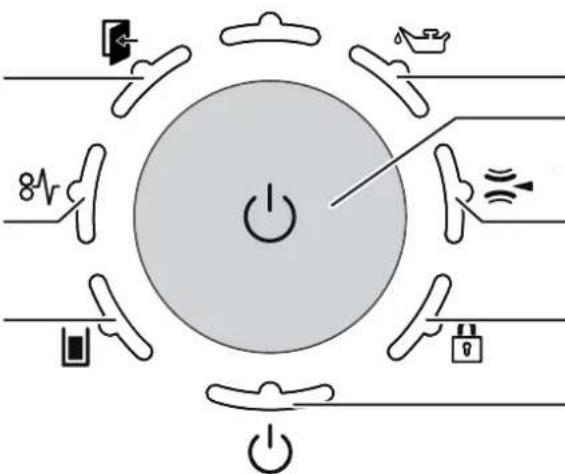

Kontrol ve goesterge elemanlari

Not: Islevlerin kapsam makine tipine goredehyisir.

R tuşu

Kesme mekanizmasi geriyedeogruhareket eder
Ariza onayi
- Yazilim versiyonu östergesi (sadece servis tekniyseni icin)

Gösterge: Kapak açık veya güvenlik elemani yerine takili jegil

Gösterge: Aşiri yüklenme (kağı tıkışması)

Gösterge: Kajit/CD haznesidolu

Gösterge: Yañ haznesi bóss
Išev tusu
«Aç / Kapat/ Başlat»

Gösterge: Metallerin taninmasi

Gösterge: Tüş bilidi

Gösterge lIsletmeye hazir / Stand-by

4 Ilk devreye alma

UYARI

Tehlikeli sebeke gerilimi!

Makinenin yanlş kullanıması elektrik seksuna sebep olabilir.

Cihazi sadece kuru ic mekanlarda kullaniniz. Nemli mekanlarda veya yağmur alta kesinlikle kullanmayiniz.
Cihazi, sebeke fişini ve sebeke kablosunu açık atesten ve sicut yüzeylerden uzak tutunuz. Havalandirma menfezlerinin onleri kapatilmamali ve duvara veya mobilyalara 5 cm mesafe birakilmaldir.
Sebeke fisine kolay erisilmesine dikkat edin.
Sebeke fisini takmadan once, elektrik sebekenizin geriliminin ve frekansinin tip etiketi uzerindeki bilgilerle ayni olmasina dikkat edin.

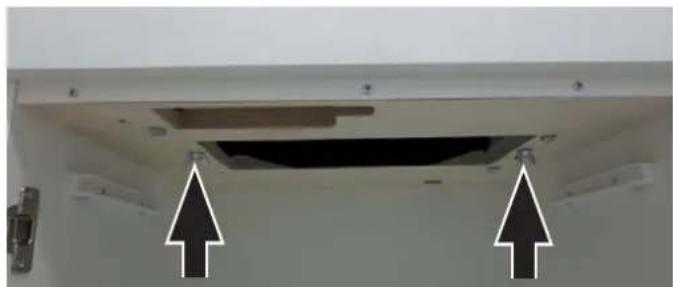

• Ilk devreye almadan once kapagi açın ve kesme mekanizmasın altinda bulunan zemin plakasin alt tarafindaki tasima emniyetinin 2 kelebek baslı vidasın sökün.

• Makinenin sebeke fisini kurllara uygun olarak monte edilmis bir prize takin.

Türkçe

5 Kullanilmasi

Evrak imha makinesinin calistirilmasi

• Kaqit beslemesi açiklügenda kabit bulunmadi-gindan emin olunuz.
  Kullanma tusuna basin.

  «Calismaya hazir» lambasi yanar.

Not

Kagit ve CD kesme seksakları aynıanda kulanilamaz. Sadece daima bir malzeme Tür imha edin.

Kagit imhasi

• Kagini kagit deliginin ortasinaogrupsurun. Isikli bariyer kesme mekanizmasini otomatik olarak calistirir. Kucuk kagit seritlerin isikli bariyer tarafindan tespit edilmesine dikkat edin.

IKAZ

CD kesme duzeninde kaqit imha etmeyin.
Mekanizmaya hasar verebilirsiniz.
Evrak imha makinesi, kagit besleme açikligi tekrar boşaldıktan yaki. 3 sn sonra otomatik olarak kapanir ve stand-by konumuna geleç.

CD / Kredi kartlari / Disket imhasi

• Makinenizin bu malzemeleri imha etmesine onayl olup olmadigi nikontrol edin (bkz. «Amacina Uygun Kullanim»).
• CD kesme mekanizması ayrì olan makinelerde (opsiyon) malzemeyi bu kesme mekanizmasınin girisine verin. Bu sayede etrafayayilan parçacıklardan korunursunuz. Ayrì bir CD kesmekıçlı olmayan makinelerde kabıtgirisini kullanın.

Lüftfen cevrenizi koruyun ve farkl malzemeleri ayristirarak atik toplamaya kazandiriniz.

Evrak imha makinesinin kapatilmasi

Kullanma tusuna basin.

«Calismaya hazir» lambasi söner.

Diger calisma modlari

Daimi modu

Kullanim: Buyuk miktarlarda kagit imhasi Islev: Kesme mekanizmasi kesintisiz calisir. 2 dakika sure ile malzeme beslemesi yapilmazsa, kesme mekanizmasiapanir ve evrak imha makinesi isletmeye hazir duruma geleçer.

Baslama: Kullanma tusuna 3 saniye basin.

Önceden kapatma: Kullanma tuşuna basın.

- Standby modu

I\$lev: Son kaqit beslemsinden 2 dakika sonra, gerekli olmayan tum tuketiciler otomatik olarak kapatilir.

«Isletmeye hazir» lambasi kisa araliklarla yanip söner.

Kagitla beslendiğinde, evrak imha makinese kendiliğinden calisir.

- Otomatik kapatma

Islev: Evrak imha makinesi 40 dakikanfazla bir sure calismadiginda, tamamenkapatilir ve bu sayede artik elektrik energisi tuketmez (geceleri, hafta sonu).

Tekrar calistirmak: Kullanma tuşuna basin.

Ariza ve calisma goestergeleri

Gösterge Ariza Ariza giderme

8V Sürekli 16ik	Kağit birikmesi Aşırı yüklenme	Bir seferde;cok fazla kağit yerleştdiniz. ➢ Kesme mekanizması birkac saniye gerije.Doğru caliçın ve kağidi disa- riya iter. ➢Gerektiğinde gerı hareket tuşuna «R» basarak kağit istifini çıkartın. ➢Kağit istifini yarıya indirin. ➢Kaqtları arka arkaya yerleştinir. Not Kagidı daha,iyiç Kartabilmek,isin Güvenlik elemanı,yukariya katlayabi- lirsiniz.Güvenlik elemanın,on kenarinı ortasına basin ve kapaşi kaldirin.
Yanıp so- nen lamba	Kağit ve CD ayınanda yer- leştrildiğinde	• Her iki cesme mekanizması,aynında kullanmayın,kağilari ve CD/ disket/kredikartınıarka arkaya imha edin.
	Güvenlik elemanınabasilması	• Bu LED,kağit birikmesi esnasında,güvenlik elemanıbasildında veya kapak açldiğindada yanıp,söner.
Sürekli 16ik Yanıp so- nen lamba	Kağit ve CD ayınanda yer- leştrildiğinde	• Kesilen kağit haznesini boşaltın. Not Hazneyi almadan,once,geri hareket tuşuna,kisaca bastmişizda,kesilen malzemenin bir kılım,isme mekanizması gerıçkilir.
	CD haznesi dolu	• CD haznesini boşaltın.Boşaltmak,isin hazneyi yukari汗braketlerinden çıkartın.
	Kapak,açık veya güvenlik elemanıyine takılgüldeğil	• Kapaşi kapatı veya güvenlik elemanıyine oturtun. Not Imha,islemı esnasındaki,güvenlik elemanıhareketleri tespit edilir.Maki- neniz herhangıbir,hata,isaretıvermeden kapanırsa,kağit besleme,açık- ligindaki kağidiçıkartınveynidenyerleştinir.
	Metallerin ta- ninması	• Gerı hareket tuşuna basin ve kağidi besleme deligienden,isariya;cekin. • Kağit üzerinde veya güvenlik elemanında bulunan metllerıçıkartın. • Arizayı onaylamak,isin R tuşuna basin.
Ariza
Makine surekli modunda olmamasırağmen makine kesintisiz olarak çalışir.		Işkı lariyer kağit tozu ile kırlenmis. • Kağit beslemesindeki,iskı lariyeri kuru bir:fıça veya bez ile temizleyin.
Gösterge ileyev
birden fazla güsterge yanıyor		R tuşuna 20 saniyeden fazla basldı: Yazilim versiyonu güstergesi (sadece servis teknişyen)içın)
Gösterge	Ariza Ariza giderme
	Yaq haznesi boş	Hazneye kese bloğuDAQi doldurun. Nur Hersteller-DI verwenden! Exclusive use with manufacturer oil! 1 2
Gösterge	İseyev	Etkinleşirme / devreDMI birakma
	Tuş kilidi etkin.	Tuş kilidini etkinleşirmek veya devreDMI birakmak:için ·Geri hareket tuşuna basn ·Aç/kapat tuşuna basn ·Önce aç/kapat tuşunu sonra da R tuşunu birakın

Uyanilar

Ellegeri dondurmek

Geri hareket tuşuna basildında, kesme mekanizması gerije.Doğru hareket eder ve tuşasa basmaya devam editse dahi,yakl.2saniye sonra kapanir.Yeniden elle geridondürebilmek icin, tuşbirakilmali ve sonra yeniden tuşasa basilmaldir.

Evrak imha makinesi oanda imha yonunde calisiyorsa, bu taasa basildiginda derhal gerihareket baslar.

Kesilen kagit haznesi

Kagit veya CD haznesi doldugunda, kesmedüzeninin tahrik ünitesi kapatilir.

CD'ler icin ayrica bir kesme mekanizmasi olan makinelerde CD kabinin dolum seviyesi (bkz. Genel bakis, Poz. 7) denetlenir. Kumanda vegösterge elemanlarinda uyari isareti verildigiinde, bu kabı boşaltın.

Lüfeng cevrenizi koruyun ve farkli malzemeleri ayrşirarak atik toplamaya kazandırıniz.

Otomatik yağlayışı (sadece parçacık keserken)

Kesme mekanizmaları yaklassik 1,5 saniye sure ile

kesme mekanizmasi 200 sn calistiktan sonra (yaklaşik 50 defa kağit imha islemi)
- Imha yönunde bir sonraki calistirma icin geri hareket tusuna basildiktan sonra yağlanir

Hazne doldurulduktan sonra «Yaq haznesi boş» sinyali otomatik olarak silinir. Evrak imha makinesi yag kabi boş da olsa calismaya hazirdir.

Metal algilama (opsiyon)

Evrak imha makinesi opsiyon olarak bir metal algilama duzeni ile donatilmis olabilir. Budurmad otomatik metal algilaması sayesinde ataşlarin ve dioer metal parçaların kesme mekanizmalarinda hasar olusturması onlenir.

Güvenlik elemanınin denetimi

Imha islemi esnasindaki guvenlik elemani hareketleri tespit edilir. Makineniz herhangi bir hata isareti vermeden kapanirsa, kabit besleme açikligindaki kabidi cikartin ve yeniden yerlestirin.

6 Temizlik ve bakim

UYARI

Tehlikeli sebeke gerilimi!

Makinenin yanlş kullanıması elektrik seksuna sebep olabilir.

Yerini degistirmeden veya temizlemeden once evrak imha makinesini kapatin ve sebeke fisini cekin.

Cihazin kapaklarinin seksülmesini gerektiren servisi calismalari sadece HSM,musteri servisi ve sozleme ortaklarimizin Servis teknsyenleri tarafindan yapilmaldir.

Müstéri hizmeti adresleri icin, bkz. sayfa 180.

Evrak imha makinesini sadece yumusak bir bez veya sabunlu su gozeltisi ile temizleyin. Temizlik yaparken cihazin icine su girmemelidir.

Sadece serit kesimi:

Kesme kapasitesi azaldigianda, ses yapmaya basla-diiganda veya kesilen parca haznesini boşaltıktan

sonra, kesme mekanizmasi daima yağlanmalir. Sadece HSM kesme blogu Özel yagi kulla-niniz:

• Özel yağı kalık besleme açıkligindan kesmellllerin:tüm genisiği boyunca piskurtün.
• Kesme mekanizmasini yakl. 10 saniye kabit koymadan surekli calisma modunda calistirin.

  Kägit tozlari ve partiküller Çözülur.

7 Atik toplama / Geridönüşüm

Elektrikli ve elektronik hurda cihazlardaço gu zaman halen islev veguvenlik icin kullanilmis olan degerli malzemeler ile kismen de zararl maddeler bulunur.Doğru olarak atik toplama sisteme verilmediiginde, bu

maddeler insan ve cevre sagligi icin tehike olusturabilirler. Hurda cihazlar kesinlikle evsel cop ile birlikte atilmamalidir. Guncel olarak gecerli atik toplama talimatlarda dikkat ederek elektrikli ve elektronik hurda cihazlar yeniden degerlendirilmeleri icin kurulan toplama yerlerine veriniz. Tum ambalaj malzemelerini cevre sagligina uygun bir atik toplama sistemine verin.

8 Teslimat icerişi

• Evrak imha makinesi, baglantiya hazir olarak bir karton icerisinde
• 5 kesilen malzeme torbalari
  1 sise ozel kesme blogu yaigi, partikul kesim islevli makinel icin
  Kullanim kilavuzu

Aksesuar:

10 kesen malzeme torbalari
Sip. No. 1.442.995.110
Özel kese me blogu yağı (250 ml)
Sip. No. 1.235.997.403

Müstleri hizmeti adresleri icin, bkz. sayfa 180.

9 Teknik bilgiler

Kesme tipi	Şerit genişlügi		Partikül kesimi
Kesim boyu (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11	1 x 5
Güvenlik seviyesi DIN 66399	P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Kesme güüü* (Yaprak) DIN A4 70 g/m280 g/m2	58 - 6051 - 53	45 - 4740 - 42	35 - 3731 - 33	22 - 2418 - 20	13 - 1411 - 12	108
Ağırkık	67 kg		72 kg
Kesme yüzı	100 mm/s		110 mm/s
Çalıkma genişlügi	330 mm
Başlantı	230 V, 50 Hz
Kapasite maks. yaprakayoında	2.100 W
Enerji:tüketimi stand-by modunda	< 2 Wh
İşletme modu	Sürekli ileşletme
Işletmedeki ortam seksulları:Sıçalık伟大复兴maks. %90,yoxygenmasizmaks. 2.000 m	-10°C ile +25°C arasi
Deniz seviyesinden:yükbeklik
Boyutlar G x D x Y (mm)	580 x 550 x 936
Kesilen kağı haznesinin hakmi	145 l
Emisyon ses basıncıseviyesi(bosta calısrıken /)yük altında)	60 - 62 dB(A) / 65 - 69 dB(A)
A-değerlendirmeli ses güücu seviyesi(rölantideki LWAddehyeri)	69,0 dB
Ayrı CD kesme mekanizmasınn kesimboyu (opsiyon)	Ürün numarası +C, E**		Ürün numarası +M, N**
	4 x 7 mm		2 x 2 mm
CD kesme ünteresinin:yüvenlik kademesi	O-4 / T-5 / E-4		O-6 / T-6 / E-5

• Uzunlamasina yerleşirilerek bir seferde kesilebilecek(Maximum yaprak (DIN A4, 70 g/m² ya da 80 g/m²) adeti. Verilen kapatite değerleri yeti, Yaşanmigi kesme mekanizması ile ve soguk motorda hesaplanir. Daha zayif bir Şebeke gerilimi vya belirtilendenbara bir Şebeke frekansi ile daha Denniskapasiteğalilabilir ve calisma sesleri de yükselbilir. Kagensin yapisina ve Özelliklerine®, Olarak, yaprak kapasitesi degisebilir.
  ** Cihazin arka yüzendeki tip plakasinda bulunan 7 basamaklı ürün numarasindan sonra gelen harf ile tanınir. 1873111C >> Kesim boyu 4 × 7 ~mm

Evrak imha makinesi gecerli Avrupa Birligi uyumlstirma talimatlarina uygundur:

Alçak Gerilim Direktifi 2006/95/AB
EMU Direktifi 2004/108/AB
RoHS-Direktif 2011/65/AB

Bu AB Uygunluk Beyani ureticiden istenebilir.

HSM®

HSM GmbH + Co. KG

Austraße 1-9
