KÄYTTÖOHJE Securio P40c HSM

1 Symboleiden selykset ja turvallisuusohjeet

VAROITUS

Varoituskolmio signaalisana

VAROITUS sekä harmaalla taustalla oleva teksti viittaavat vaikean tai hengenvaarallisen loukkaantumisen mahdollisuuteen.

HUOMIO

on käytössä, kun huolimattomuus voi aiheuttaa esinevahinkoja.

Vihje

merkitsee tietoja koneen tehokkaasta käytösta ilman turvariskejä.

Turvaohjeita

Lue käytöohje ennen koneen käytöönottoa, säilytä se tulevaa käytöä varten ja anna se seuraavalle käytäjälle koneen mukana.

Noudata kaikkia paperisilppuriin kiinnitettyjā turvaohjeita.

Teravat teraataiheuttavat loukkaantumisvaaran!

Alä koskaan kosketa paperinsyötön rakoa.

Loukkaantumisvaara sisänvedosta!

Alä päästa hiuksia, loysiä vaatteita, kravatteja, huiteja, kaula- tai ranneketjuja tms. syötöaukon lahelle.

Alä silppua mitään materiaialia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Vaarola lapsille ja muille henkiöille!

Konetta ei saa kayttaa henkilot (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fypsi

set, sensoriset tai psyykkiset kyvyt tai joidentiedoissa ja kokemukssessa on puutteita, elleinäden henkilöiden turvallisuutta valvo pateva henkilo tai ellei pateva henkilö nuvo laitteen käytössa. Lapsia tulee valvoa sen varmistamiseksi, etteivat namä leiki laitteella.

Paperisilppuria ei saa jattä kayntiin ilman valvontaa.

Sahkoviirta aiheuttaa turvallisuusriskin!

Koneen vaaränlainen käsittely voi aiheuttaa sahköiskun.

• Tarkasta laitteen ja johdon vauriot saannollisiesti.

Katkaise paperisilppurista virta, jos siä on vauroita tai jos se toimii epaaianmukaisesti, sekä kun vaihdat sen paikkaa tai puhdistata verkkopistoke.

Välta veden joutumista paperisilppuriin.
Alä upota verkkjohtoa tai verkkopistoketta veteen. Alä koske verkkopistokkeeseen kosteilla kasillä.

• Alä koskaan irrota verkkopistoketta pistorasiasta vetamälla johdosta, vaan tartu aina verkkopistokkeeseen.

takuu

Katso laiteen takapuolella olevasta tyyppikilvesta, mika leikkausleveys ja verkkojannite koskee paperisilppuriasi ja OTA namahuomioon kayttoohjeen vastaavissa kohdissa.

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myos pienia maari seuraavia materiaialeja:

Silpun koko (mm) 5,8 3,9 4,5x	30 1,	9x15
Luottokortit •	•	•
CD-levyt •	•	•
Levykkeet •	•	•

Laitteen luja koneisto sietä niittejä ja paperiliittimiä. Ainoastaan koneissa, joiden leikkausleveys on 1× 5mm ,paperin joukossa ei saa olla niittejä tai paperiliittimiä.

Vihje

Erillissä CD-leikkauslaitteistossa (optio) voit tuhota CD-levyjä, levykkeitä ja luottokortteja riippumatta paperin leikkauslaitteistosta.

Paperisilppurin tuotevastuuaika on 3 vuotta. Tassä patee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisia leikkausakseleita koskeva takuu laiteen koko kaytöiän ajan (HSM Lifetime Warranty). Näistä poikkeuksen tekevat paperisilppurit, joiden leikkausleveys on 0,78 × 11 ~mm ja 1 × 5 ~mm . Kulumat, vauriot, jotka johtuvat epääasianmukaisesta kaytosta tai ulkopuolisen toiminnasta eivat kuulu tuotevastuune eikä takuu npirin.

HSM takaa varaosien toimittamisen jopa 10 vuotta taman mallin valmistuksen lopettamisen jälkeen.

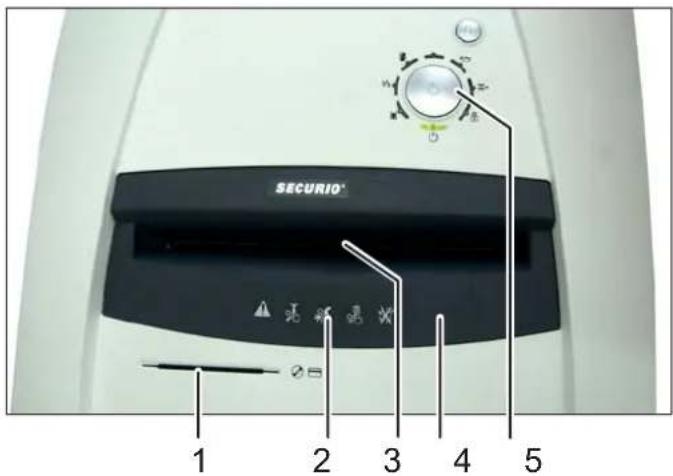

3 Yleiskatsaus2 Tarkoituksenmukainen

Vihje: Koneen varustuksesta riippuen siinä eihkä ole kaikkia rakenneryhmiä.

1 Syöttöaukko CD-levyille, levykkeet ja luottokorteille (optio)
2 Turvaohjeita
3 Valokenno syottoukossa
4 Suojaelementti
5 Kaytto- ja nayttoyksikkö

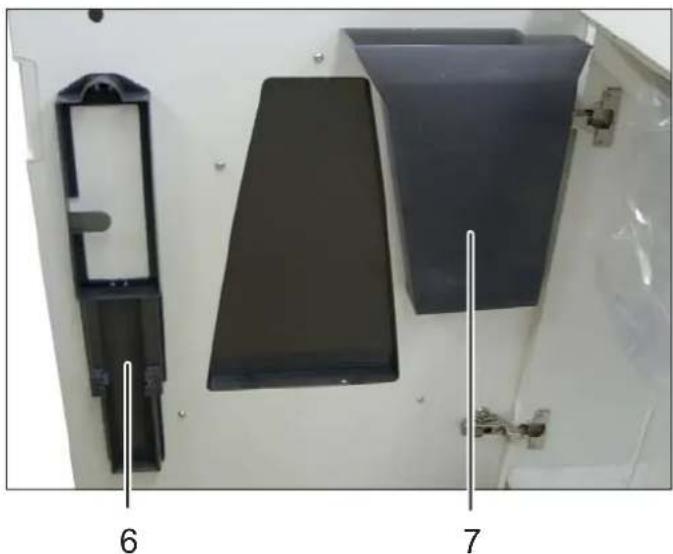

6 Pidike kayttoohjeelle ja oljypullolle
7 Silppusäiliö CD-levyt / levykkeet / luottokortit (optio)
8 Täytöaukko leikkauslohkoöljy (silppuleikkaus)

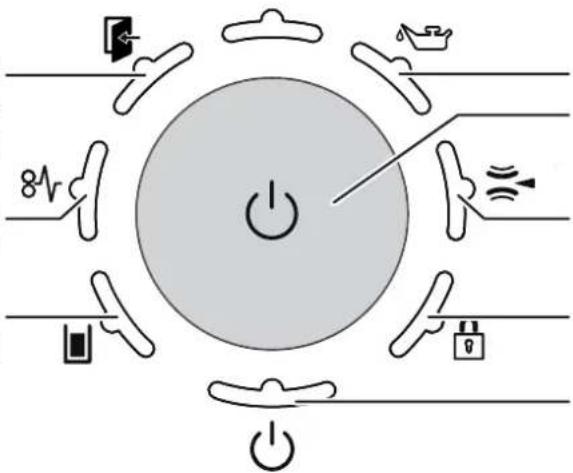

Käytö- ja näytölaitteet

Vihje: Koneen varustuksesta riippuen kaikkia toimintoja ei ehk ole saatatvilla.

R-painike:

Leikkauskoneisto toimii takaperin
Häriöden kuittaus
- Ohjelmistoversion näytö (vain huoltoteknikoille)

Näytö: Ovi on auki tai turvælementti pois paikaltaan

Näytö: Ylikuormitus (paperitukos)

Näytö: Paperi-/CD-saillio taynnä

Näytto: Öljysaïliö tyhja

Toimintonappain "Paalle/pois/kaynnistys"

Näytö: Metallintunnistus

Näytö: Nappainlukko

Näytö: Käytövalmis / Stand-by

4 Kayttoönotto

VAROITUS

Vaarallinen verkkojannite!

Koneen vaaränlainen käsittely voi aiheuttaa sahköiskun.

• Käytä laitetta ainoastaan kuvivissa sisäti-loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.
• Alä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lahettyville. Tuuletusrakoja ei saa peittä. Rakojen ja seinan tai huonekalujen valissä tayty olla vahintään 5 cm:n vali.
• Huomioi, etta verkkopistokkeeseen päasee helposti käsiki.

• Tarkasta ennen verkkopistokkeen paikalleen asettamista, etta sahkoverkon jannite ja taajuus vastaavat typpikilven tietoja.

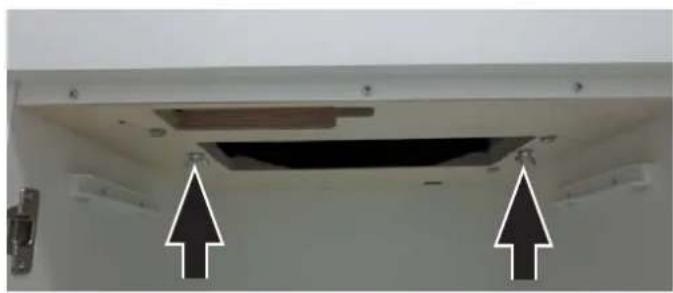

• Ennen ensimmäista käytöönottoa avaa ovi ja poista kuljetustuen 2 siipiruuvia alustalevystä leikkauslaitteiston alapuolelta.

• Työnnä koneen verkkopistoke asianmukaisesti asennettuun pistorasiaan.

suomi

5 Kaytto

Paperisilppurin käynnistys

• Tarkasta, ettei paperinsyöton aukossa ole papeia.
  Paina kayttopainiketta.

  Näytö "käytövalmis" palaa.

Vihje

Paperin- ja CD-leikkauskoneistoa ei voida kayttä samanaikaisesti. Tuhoa aina vain yhdenlaista materiaalia kerrallaan.

Paperin silppuamen

• Vie paperi pateriaukon keskelle. Paperin syöttöaukossa oleva valokenno käynnistäa silppuanistoiminnon. Huomaa sen vuoksi rapeiden paperisuikaleiden kohdalla, ettā namà osuvat valokennon alueelle.

HUOMIO

CD-leikkauslaitteistossa ei saa tuhota paperia. Tämä voi aiheuttaa vahinkoja.

3 s sen jälkeen, kun valokenno paperinsyötöaukossa on jälleen vapaa, kytkeytyy leikkauskoneisto automaattisesti pois ja papisilppuri palaa käytövalmiuteen.

CD-levyjen/luottokorttien/levykkeiden tuhoaminen

• Tarkasta, onko koneella sallittua tuhota naita materiaialeja (katso "Tarkoituksenmukainen kaytto).
• Syöta materiaali leikkauslaitteiston syötöaukolle koneilla, joilla on erillinen CD-leikkauslaitteisto (optio). Se suojaa niitta sirpaloitumiselta. Jos koneessa ei ole erillista CD-leikkauskoneistoa, käytä paperinsyöttöä.

Huolehdi ymparistostä ja erottele erilaiset materiaalit havittamista varten.

Paperisilppurin virran katkaisu

• Paina käytö painiketta.

  Näytö "käytövalmis" sammu.

Muita toimintotiloja

- Jatkuva tila

Toiminto: Leikkaskoneisto toimii jatkuvasti. Jos 2 minuuttiin ei syotetama materiaalia, leikkaskoneisto kytkeytyy pois ja paperisilppuri menee kayttovalmiuteen.

Käynistys: Paina käytö painiketta 3 sekuntejia.

Ennenaikainen keskeytys: Paina käytöpaniketta.

- Stand by

Toiminto: 2 minuuttia viimeisen paperinsyö-tön jälkeen kaikki tarpeettomat laitteet kytketään automaattisesti pois.

Näytö "käytövalmis" vilkuu saannöllisin valein.

Kun syotat paperia, paperisilppuri kaynnistyy itsestaan.

- Automaattinen virran katkaisu

Toiminto: Jos paperisilppuria ei käytetä 40 minuuttiin, se katkaisee virran kokonaan, eika siten vie ena a lainkaan virtaa (yön yli, viikonloppuna).

Käytöönotto uudelleen: Paina käytöpaniketta.

Häiriö- ja toimintonäytö

Näytö Häiriö Häiriöiden
8VJatkuva valo	Paperitu-kos, ylikuormitus	Laitteeseen on syötety kerralla liikaa paperia. ► Leikkauskoneisto kulkeejonkin aikaa takaperin ja työntäa paperia ulos. • Paina tarvittaessavielä"R"-peruutuspainiketta poistaaksesi paperitukoksen. • Puolita papeirinippu. • Syötäpaperia vähitellen.
		Vihje Paperin saa paremmin pois, jos nostat turvælementtiä. Paina turvælen- tin etukannen keskiosaa ja nosta luukku.
Vilkkuva valo	Syötety samaan aikaan paperia ja CD-levyjä	► Älä kättä molempia leikkauslaitteitoja samanaikaisesti, vaan tuhoa paperit ja CD-levyt/levykkeet/luottokortit vuorotellen.
	Paine turva-elementillä	► LED vilkkuu myös, jos tutoksen aikana painat turvælementtiä tai avaat oven.
Jatkuva valo	Paperi-/silppusäiliö tãynä	► Tyhjennä papei-silppusäiliö. Vihje Jos painat ennen oven avalanche peruutuspainiketta lyhysti, osa silppua vedetään takaisin leikkauskoneistoon.
Vilkkuva valo	CD-säiliö tãynä	► Tyhjennä CD-säiliö. Ota se ylös pidikkeestä tyhjennystä varten.
	Ovi on auki tai turvæle- mentti pois paikaltaan	► Sulje ovi tai salpaa turvælementti paikalleen. Vihje Turvælementin liikkeet tuhoamisen aikana märitetään. Jos kone sam- muu ilman virhesignaalia, vedä papei papeiaukosta ja ohjaa se uudelleen sisään.
	Metallintun- nistus	► Paina peruutusnappäintä ja vedä papei syöttöakosta. • Poista papeissa tai turvælementissä oleva metalli. • Kuittaa häiriö painamalla R-painiketta.
Häirö
Leikkauskoneisto toimii keskeytyksettä vaikka kone ei ole jatkuvassa toiminossa.		Valokenno on likaantunut papeitukoksen vuoksi. • Puhdista valokenno papeinsyötössä kuvalla siveltimellä tai liinalla.
Näytö Toimintonäytö
useampi näytö loistaa R-		painiketta painettiin yli 20 sekuntia: Ohjelmistoversion näytö (vain huolto- teknikoille)
Näytö Häirö Häiröiden poisto
ölysäliö tyhja		Lisää sällioön leikkauslohkoölyä. Nur Herstelser Öl Exclusive use with manufacturer oll 1 2
Näytö Toiminto Aktiviointi/deaktivointi
Näppäin-lukko on aktivoitu.	Nappäinlukon aktiviointi tai deaktivointi paina peruutusnäppäintä ja pidä se painenuna paina pället-/pois-näppäintä vapauta pället-/pois-painike ja sitten R-painike	Automaattinen öljäjä (vain silppuleik- kauksessa) Leikkauslaiteistojen öljäminen noin 1,5 sekun- nin ajan tapahtuu aina • Leikkauslaiteistan 200 s käytöajan jäldeen (vastaa noin 50 paperintuhamisen tövai- hetta) • Peruutusnäppäimen painaminen seura- vallta toiminnolla tuhoamissuntaan Signaali "öjysäliö tyhjä" pointuu automaatti- sesti, kun sällo tätetäan. Paperisippuri pysyy käytövalmiina myös öljysäliö ollessa tyhja.
Ohjeita
Manuaalinen peruutus
Kun painat peruutusnäppäintä, leikkauslait- teisto kulkee taakseppäin ja kytkeytyy pois noin 2 sekunnin kuluttua, vaikka yhä painaisit näppäintä. Jos haluat manuaalisen peruutuksen uudelleen, vapauta nappäin ja paina sitä sitten uudelleen. Jos paperisilppuria käytetään jo silppuanseen, tämän nappäimen painaminen aiheuttaa valittöman peruutuksen.
Silppusäliö
Leikkauslaitteistojen käytövoima kytkeytyy pois pältilä, kun pperi- tai CD-säliö on täynnä. Erillisellä CD-leikkauslaitteistulla varustetuissa koneissa tätytöärää CD-säliössä valvotaan (katso yleiskuvaus, kohta 7). Tyhjennä sällo käytö- ja näytölatteen signaalin jälleen. Huolehdi ympäristösta ja erottele erilaiset mate- riaalit hättämistä varten.		Metallintunnistus (optio) Paperisippuri vo alla varustetu metallintunnis- tukssa. Automaattinen sammutus estä klem- mareiden tai muiden metalliesieiden aiheutta- mat leikkauslaiteiston vauriot.

Turvaelementin valvonta

Turvælementin likkeet tuhoamisen aikana märitetään. Jos kone sammu ilman virhesignaalia, vedapaperi pareaukosta ja ohjaa se uudelleen sisään.

6 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojannite!

Koneen vaaränlainen käsittely voi aiheuttaa sahköiskun.

Kytke paperisilppuri pois paälta ja irrota verkkopistoke, ennen kuin siirrat konetta tai puhdistat sitä.

Ainoastaan HSM-asiakspalvelu ja sopimuskumppaniemme huolto-asentajat saavat tehdä huoltotoïtä, jotka edellyttävat katteiden irrottamista kotelosta. Asiakspalvelun osoitteet sivulla 180.

Puhdista paperisilppuri ainoastaan pehmeallä liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

Vain suikaleleikkaus: Voitele leikkauslaitteisto, kun leikkausteho heikkenee, kuulet ylimaaaräistamelua ja aina kun silppusai

liö tyhjennettiin. Käytä ainoastaan HSM-leikkauslohkoerikoisöljya:

• Suihkuta erikoisöljya paperinsyöttöaukon lapi koko leveydeltä teräakseille.
• Anna leikkauslaitteiston toimia ilman paperin syottämista noin 10 sekuntia jatkuvalla toiminnolla.

  Paperipoly ja muut hiukkaset poistuvat.

7 Havittäminen / kierratys

Käytetyt sahköiset ja elektroniset laitteet sisälätvät monia yha arvokkaita materiaialeja sekä osaksi myos Haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen. Väränlaisen havit

tamisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristolle. Alä koskaan heita kaytetyjä laitteita kotitalousjatteen sekaan. Noudata kulloinkin voimassa olevia märayksiä ja toimita vanhat elektroniset ja sahköiset laiteesi keräyspisteisiin kierratettaviksi. Toimita kaikki pakkausmaterialialit havitetäviki sypäristöa saastavalla tavalla.

8 Toimituksen sisälto

• Paperinsilppuri lutanta-valmiina laatikoon pakattuna
  5 laskospussia
  1 pullo erikoisvoiteluoljya (lyhyt sillpu)
  Käyttoohje

Lisātarvikkeet

10 laskospussia, Tilausnro 1.442.995.110
- Pullo erikoisvoiteluoljya (250 ml)
Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 180.

9 Tekniset tiedot

Leikkaustapa Suikaleleveys Silppuleikkaus
Leikkauskoko (mm) 5,8 3,9 4,5 x 30 1,9 x 15	0,78 x 11 1	x 5
Turvasaso DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / O-4 T-5 / E-4 F-2	P-6 / F-3	P-7 / F-3
Leikkausteho* (arkki), DIN A4 70 g/m280 g/m2	58 - 6051 - 53	45 - 4740 - 42	35 - 3731 - 33	22 - 2418 - 20	13 - 1411 - 12	108
Paino	67 kg		72 kg
Leikkausnopeus	100 mm/s		110 mm/s
Syöttöleveys	330 mm
Liitäntä	230 V, 50 Hz
Ottoteho maks. arkkimäärällä	2.100 W
Energiankulutus valmiustilassa	< 2 Wh
Toimintatapa	Jatkuva käyttrö
Käytön ympäristöolosuhteet: LämpötilaSuhteellinen ilmankosteusKorkeus merenpinnan yllä	-10°C – +25°Ckork. 90%, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)	580 x 550 x 936
Paperi-silppusäiliön tilavuus	145 l
Lydtrykknivå (tomgang / under last)	60 - 62 dB(A) / 65 - 69 dB(A)
A-painotettu äänitehotaso (LWAd tyhjä-käynillä)	69,0 dB
Erillisen CD-leikkauslaitteaston leikkauskoko (optio)	Tuotenumero +C, E **			Tuotenumero +M, N **
	4 x 7 mm			2 x 2 mm
CD-leikkuukoneiston turvasaso	O-4 / T-5 / E-4			O-6 / T-6 / E-5

• Yhdellä kerralla leikkattavien arkien märä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötetyän. Annettujen tehietojen mittaukset koskevat uutta, öljytä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojannite tai toinen verkkotaajuus voi aiheuttaa heikomman arkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuksista sekä syöttotavasta riippuen voi arkiteho poiketa.
  ** Tunnus on kirjain, joka on 7-numeroisen tuotenumeron perässä laitteen takapuolella olevassa typpikilvessä. esim. 1873111C >> leikkauskoko 4 × 7 ~mm

Paperisilppuri on Europan Unionin asianomaisten harmonisoitujen standardien mukainen:

Pienjannitedirektiivi 2006/95/EY
Sahkomagneettista yhteensopivuutta koskeva direktiivi 2004/108/EY
RoHS-direktiivi 2011/65/EU

EU-vaatimustenmukaisuusvakuutuksen voi pyytävalmistajalta.
