BRUKSANVISNING Securio P40c HSM

Start: Tryk på betjeningstasten i 3 sekunder.

Afbrydelse før tid: Tryk på betjeningstasten.

- Standby-modus

Idrifttagning igen: Tryk på betjeningstasten.

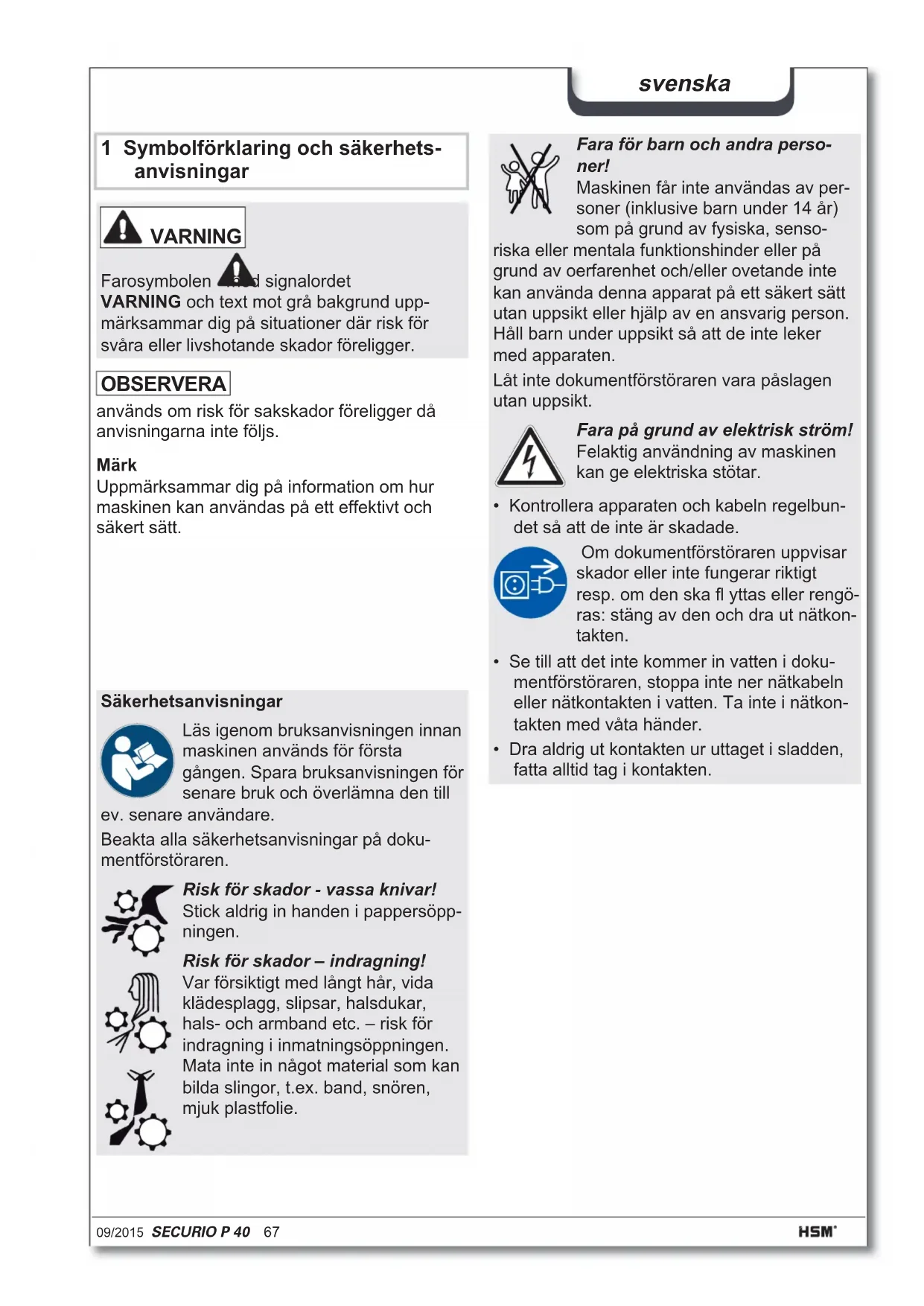

1 Symbolförklaring och sakerhets-anvisningar

WARNING

Farosymbolen signalordet

WARNING och text mot gra bakgrund uppmärksammar dig pa situationer dar risk forsvara aller livshotande skador foreligger.

OBSERVERA

anvands om risk for sakskador foreligger da anvisingarna inte foljs.

Mark

Uppmärksammar dig på information om hur maskinen kan anvandas på ett effektivt och sakert satt.

Läsigenom braupsanvisingen innan maskinen används for Första gangen. Spara braupsanvisingen for senare bruk och overlamna den till

ev. senare anvandare.

Beakta alla sakerhetsanvisningar pa dokumentforstöraren.

Risk for skador - vassa knivar!

Stick aldrig in handen i pappersöpp- ningen.

Risk for skador - indragning!

Var forsiktigt med langt hare,vida kladesplagg, slipsar, halsdukar, hals- och armband etc. - risk for indragning i inmatningsoppningen.

Mata inte in nagot material som kan bilda slingor, t.ex. band, snoren, mjuk plastfolie.

Fara for barn och andra person!

Maskinen fär inte användas av personer (inklusive barn under 14 ar) som på grund av fysiska, senso

riska eller mentala Funktionshinder erler pa grund av oerfarenhet och/eller ovetande inte kan anvandaenna apparat pa ett sakert sattutan uppsikt aller hjalp av en ansvarig person. Hall barn under uppsikt sa att deinte leker med apparaten.

Lat inte dokumentforstöraren vara pascalen utan uppsikt.

Fara på grund av elektrisk ström!

Felaktig använding av maskinen kan ge elektriska stötar.

• Kontrollera apparaten och kabeln regelbundet sa att de inte ar skadade.

Omdokumentforstorarenuppvisarskadorllerinte fungerar riktigtresp.omden skafytagesselerrengoras:stangavden ochdraut natakanten.

• Se till att det intekommen in vatten i dokumentforstöraren, stoppa inte ner nätkabeln aller nätkontakten i vatten. Ta inte i nätkontakten med vata hander.

• Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.

garanti

Kontrolera typskylten på maskinens baksida for att se vilken klippbredd och natspanning dokumentforstöraren ar avsedd for och observerat tillampliga punkter i bruksanvisingen.

Dokument Förstöraren ar endast avsedd for papper. Beroende på skärstorlek kan den även anvandas for små mängder av följande material:

Skärstorlek (mm) 5,8 3,9 4,5x	30 1,9x15
Kreditkort
CD-skivor
Disketter

Det robusta skärverket skadas inte av häftklammer aller gem. Endast på maskiner med enskärbredd på 1x5 mm kan papperet inte innehälla häftklamrar aller gem.

Mark

I det separata CD-skärverket (tillval) kan CDskivor, disketter och kreditkort Förstöras obereonde av papperssskarverket.

Dokument Förstöraren har 3 Års garanti. Oberende av garantin fi nns det en garanti for HSM dokument Förstörarens stål-knivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Undantaget frän detta ar dokument Förstörare med en skärbredd på 0,78x11 mm och 1x5 mm. Garantin gäller inte for slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

HSM tillhandahaller reservdalar upp till 10 arefter att denna modell har slutat tilverkas.

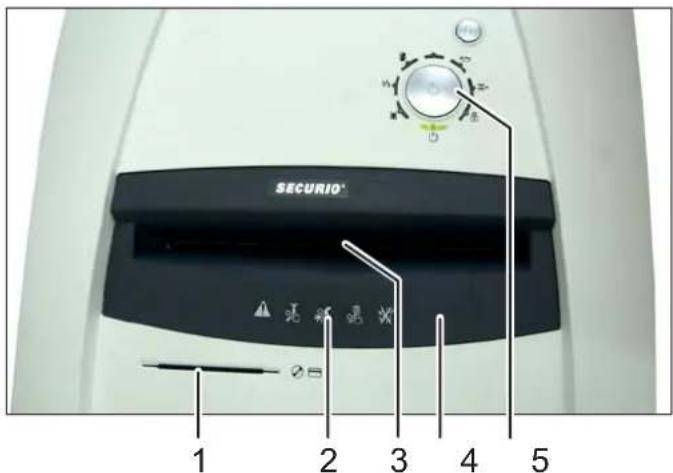

3 Översikt2 Åndamåsenlig användning,

Mark: Vilka componenter som finns i maskinen varierar bereonde pa utforande.

1 Inmatningsöppning für CD-skivor, disketter och kreditkort (tillval)
2 Sakerhetsanvisiningar
3 Fotocell i pappersöppningen
4 Sakerhetsdel
5 Manover- och displayenhet

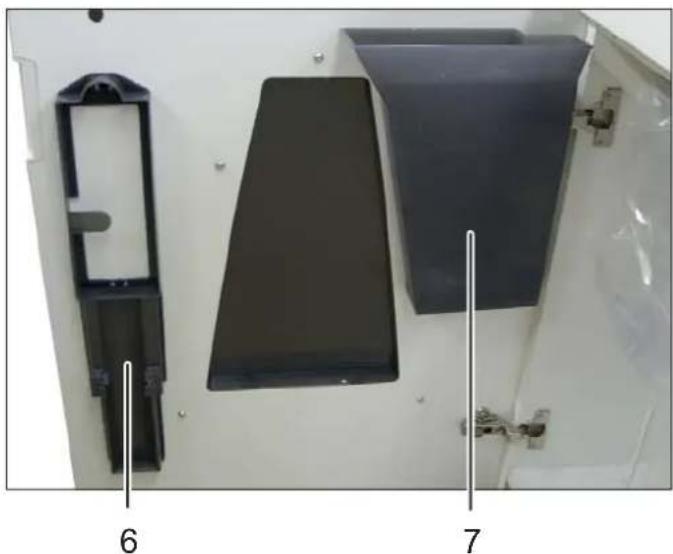

6 Hållare for bruksanvisning och oljeflaska
7 Behallare for CD-kort / disketter / kreditkort (tillval)
8 Pafyllningsoppning for oljan for knivblock (endast cross cut (partiklar))

svenska

Manöver- och displayelement

Mark: Vilka Funktioner som stared till forgo-gande varierar beroende pa utforande.

R-knapp:

• Skärverket går bakat
  Kvittering av störningar
  Visa programvaruversionen (endast for servicetekniker)

Symbol: lucka oppen,
eller sakerhetsdelen har inte
hakat fast

Symbol: overbelastning (pappersstopp)

Symbol: behällaren für papper/ CD-skivor full

Symbol: oljebehaallaren tom

Felaktig användning av maskinen kan ge elektriska stötar.

• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.
• Lat inte apparaten, nätkontakten och nätkabeln komma nara öppen eld och heta ytor. Luftspringorna fär inte täckas över, dokument Förstörarens avstand till vöggen eller till mobler maste vara minst 5 cm.
• Se till att nätkontakten ar lätt atkomlig.

• Kontrollera att strömännetets spanningoch frekvens stämmer überens med uppgifterna på typskylten innan nätkontakten ansluts.

• Innan dokument Förstöraren startas für Forsta gängen: öppna luckan och ta bort transportsäkringens 2 vingskruvar是从 golvplattan under skärverket.

• Anslut maskinens nätkontakt till ett korrekt installerat uttag.

5 Handhavande

Tillslagning av dokumentforstöraren

• Kontrolera att det inte fi nns nagot papper imatningsöppningen for papper.
  Tryckpamanoverknappen.

  Symbolen "driftclar" lyser.

Mark

Pappers- och CD-skärverk kan inte anvandas samtidigt. Förstör alltid bara en typ av material.

Förstöra papper

• Mata in papper i mitten av pappersöppningen. Sonderechtuggningen startas via en fotocell i inmatningsöppningen. Det ar dafür särskilt viktigt att se till att smala pappersremsor registreras av fotocellen.

OBSERVERA

Mata inte in papper i CD-skärverket. Det kan leda till skador.

3 sekunder after det att fotocellen i inmatningsoppningen for papper blivit fri igen stangs skarverket av automatiskt och dokumentforstoraren kopplar over till standby.

Förstöra CD-skivor/kreditkort/disketter

• Kontrollera att maskinen ar godkänd für dessa material (se "Ändamälsenlig användning").
• Maskiner med separates CD-skärverk (tillval): mata in materialet i inmatningsöppningen till detta skärverk. Använd pappersinmatningen på maskiner utan Separate CD-skärverk.
  Värna miljön och atervinn de olika materialen atskilt.

Franslagning av dokumentforstöraren

Tryckpamanoverknappen.

Symbolen "driftclar" slocknar.

Ytterligare Funktionslagen

- Kontinuierlig körning

Om det gär 2 minu ter utan att nagot material matas in stängs skärverket av och dokumentforstöraren koplar over till standby.

Start:tryck3 sekunderpamanoverknappen.

Avbryta i förtid: tryck pa manöverknappen.

- Stand by

Funktion: 2 minutes after den sista pappersinmatningen stangs alla onodiga forbrukare av automatiskt.

Symbolen "driftclar" blinkar regelbundet.

När papperet matas in startup dokument Förstöraren automatiskt.

- Automatism avstängning

Funktion: Om dokumentforstöraren stär oanvänd i 40 minuter stängs den av helt och forbrukar alltså ingen ström langre (på natter, helger).

Aterstart: Tryck på manöverknappen.

Störnings- och Funktionssymboler

För mycket papper har matas in pa en gäng.

Skärverket gár "baklänges" nagra sekunder och skjuter ut papperet.
Tryck vid behov på reversederingsknappen "R" für att ta bort pappersstapeln.
- Ta bort halva pappersstabeln.
- Mata in pappersarken after varandra.

Mark

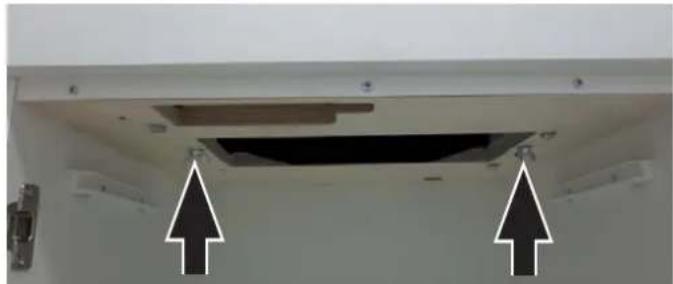

Det gär att fälla upp sakerhetsdelen sa att det blir lättare att ta ut papperet. Tryck mitt pa sakerhetsdelens framkant och fall upp luckan.

Mark

Den har symbolen tänds ochsø om motorn overbelastas. Låt dø dokumentforstöraren svalna 20 minutes innan den startas ingen.

Blinkande Ijus

Papper och CD-skivor har matats in samtidigt

• Använd inte de två skärverken samtidigt; skär förts papper och sedan CDskivor/disketter/kreditkort, eller tvärtom.

Tryck pa sakerhetsdel

• Lysdioden blinkar även när du trycker på en säkerhetsdel under ett pappersstopp eller om du öppnar dörren.

Lyser konstant

Behallaren for papper full

Töm behällaren.

Mark

Om reverseringsknappen trycks in innan luckan öppnas dras en del av materialet in i skärverketigen.

Blinkande Ijus

Behallaren for CD-skivor full

Töm behällaren. Lyft d' upp den ur hällaren.

Lucka oppen, ellersakerhetsdelen harinte hakat fast

• Stäng luckan eller haka fast sakerhetsdelen.

Mark

Under skärningsforloppet registrareras sakerhetsdelens rörelser. Om maskinen stängs av utan att nagot fel signaleras: dra ut papperet ur pappersöppningen och mata sedan in det igen.

Metallregistrering

Tryck pa reverseringsknappen och dra ut papperet fran inmatningsoppningen.
- Ta bort metall frän papperet eller frän sakerhetsdelen.
Kvittera störningen genom att trycka på R-knappen.

Störning
Skärverket går oav-brutet, även om inte maskinen är i lögget kon-tinuérlig körning.		Fotocellen侦 nad nedsmutsad med pappersdamm. • Rengör fotocellen i pappersöppningen med en torr pensel eller trasa.
Symbol Funktion
flera indicatorer lyser		R-knappen har tryckts in langre ö an 20 sekunder: visning av programvaru-sionen (endast För servicetekniker)
Symbol Störning Åtgård
	Oljebehålaren tom	• Fyll på behålaren med olja for knivblock. Nur Hersteller-Ol Exclusive use with manufacturer oil! 1 2
Symbol Funktion Aktivering/avaktivering
	Knaplåset är aktiverat.	Aktivera och avaktivera knaplåset • tryck ned reverseringsknappen och hull den nedtryckt • tryck på på/av-knappen • slapp Först upp på/av-knappen och sedan R-knappen
Anvisningar
Manuell reversing
När man trycker på reversedingsknappenänd- rar skärverket riktning och går "bakåt", after ca 2 sekunder stågs det av (även om knappen fortfarande hälls nedtryckt). För att upprepa den manuella reversingen måste man släppa upp knappen och sedan trycka på den ivgen. Om dokument Förstöraren redan kör's i skärkt- ning sker omedelbar reversing.när knappen trycks.		Automatisch smörjning (endast cross cut - partiklar) Skärverken smörjs automatiskt i ca 1,5 sekun- der after • 200 sgangtid (motsvarar ca 50 ggr pappers- skärning) • tryckning av reverseringsknappen vid nästa användning i skärriktning Signalen "oljebehålaren tom" raderas automa- tiskt.när behällaren har fyllts på. Dokument För- störaren ar driftklar även om oljebehålaren är tom. Metallogristering (tillval) Som tillval har dokument Förstöraren en funk- tion für metalllogristering. Den automatiska avständningsfunktionen forhindrar att gem aller andra metallforremål skadar skärverket.
Behålare
När behålaren for papper eller behålaren for CD-skivor blir full stågs drivningen till体系建设 skärverken av. På maskiner med separat CD-skärverk over- vakas niven i CD-behlåren (se översikten, pos. 7). Töm behålaren om detta indikeras på manöver- och displayelementet. Värna miljön och ätervinn de olika materialen åtskilt.

Övervakning av sakerhetsdelen

Under skärningsforloppet registraras sakerhetsdelens rörelser. Om maskinen stängs av utan att nagot fel signaleras: dra ut papperet ur pappersöppningen och mata sedan in det igen.

6 Rengöring och underhäll

WARNING

Farlig nätspanning!

Felaktig användning av maskinen kan ge elektriska stötar.

Stäng av dokumentforstöraren och dra ut nätkontakten innan du ställer dokumentforstöraren på en ny plats eller rengör den.

Servicearbeten som innefattar att huskapor avlagsnas fár endast utforas av HSM:s kundservice och av servicetekniker fran vara partners. Kundtjanstadresser sesidan 180.

Rengör dokument Förstöraren endast med en mjuk trasa och milt säpvatten. Det fär inte komma in vatten i apparaten.

Endast stimlor: Smorj skarverket med olja om skarkapacitetens minskar, vid oljud, aller after varje tomning av behallaren.

Använd endast HSM specialolja für knivblock:

• Spruta specialoljan over hela knivaxlarnas bredd; spruta genom pappersöppningen.
  Kör skärverket i cirka 10 s. i kontinuereg körning.

  Pappersdamm och partiklar lossnar.

7 Avfallshantering / Återvinning

Uttjänade elektriska och elektroniska apparater innehaller ofta, forutom vardefullt material, skadliga amnen som var nödvändiga for apparatens Funktion och sakerhet. Felaktig hantering och felaktigt omhandertagande

kan leda till risker for miljo och halsa. Slang inte uttjanade apparater i soporna. Folj gallande bestammelser och anvand insamlingsstallena for atervinning av elektroniska och elektriska apparater. Ta aven hand om forpackningsmaterial et paett miljovänligt satt.

8 Leveransomfang

• Dokumentfürstörare fürpackad i kartong, klarför anslutning
• 5 st sidoveckade sacker
  En fl aska specialolja for skärblocket (Nedskärning till partiklar)
  Bruksanvising

Tillbehör

10 st sidoveckade sacker Bestallnr. 1.442.995.110
Flaska specialolja for skärblocket I (250 ml) Bestallnr. 1.235.997.403

Kundtjänstadresser se sidan 180.

9 Tekniska data

Fördelningssätt Strimlor Partiklar
Skärstorlek (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,7	8 x 11 1 x 5
Säkerhetsnivå DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Skärkapacitet* (ark), DIN A4 70 g/m280 g/m2	58 - 6051 - 53	45 - 4740 - 42	35 - 3731 - 33	22 - 2418 - 20	13 - 1411 - 12	108
Vikt	67 kg		72 kg
Skärhastighet	100 mm/s		110 mm/s
Inmatningsbredd	330 mm
Anslutting	230 V, 50 Hz
Effektbehov vid max. arkantal	2.100 W
Energiförbrukning i standby-läge	< 2 Wh
Driftsätt	Ständig körning
Omgivningsförhällande für drift: Temperatur	-10°C till +25°Cmax. 90%, ej kondenserande
Relative luftfuktighet
Höjd over havet	max. 2 000 m
Mätt B x D x H (mm)	580 x 550 x 936
Papperbehällarens volym	145 l
Emissionsljudtrycksnivå (tomgang / last)	60 - 62 dB(A) / 65 - 69 dB(A)
A-vägd ljudeffektnivå (LWAd på tomgang)	69,0 dB
Skärstorlek på det Separate CD-skärverket(tillval)	Artikelnummer +C, E **			Artikelnummer +M, N **
	4 x 7 mm			2 x 2 mm
Säkerhetssteg für CD-forstörare	O-4 / T-5 / E-4			O-6 / T-6 / E-5

• Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på langden, som kan skäras sönder under en omgang. Sifflorna baseras på användning av att nytt och oljat skärverk och en kall motor. En svagare nätspanning erer en annan natfrekvens an den som anges, kan medföra att att färe antal ark kan skäras sönder och att maskinen avger mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antelet ark som skärs sönder under en omgang variera.
  ** Märkningen ar bokstaven after det 7-siffriga artikelnumret på typskylten på apparatens baksida. Till exemple 1873111C >> skärstorlek 4 x 7 mm

Dokumentfürstöraren uppfyller den Europeiska unionens gällande harmoniseringslagstiftning:

Lagspanningsdirektiv 2006/95/EG
EMC-direktivet 2004/108/EG
RoHS-direktiv 2011/65/EU

EU-deklaration om overensstammelse kan bestallas hos tillverkaren.

Slå på makuleringsmaskinen

• Kontroller at det ikke er=noe papir i sprekken på mateåpningen.
  Trykk pa betjeningsknappen.

  Indikeringen "Driftsklar lyser.

Merk

Papir- og CD-makulator kan/DD BRkEs samtidig. Makuler alltid bare en materialtype om gangen.

Makulere papir

• Tilfor papirenemidtipapirspalten.Lysporten starter skjareapparatet automatisk.Pass derfor pa ved smale papirstrimler sik at de kan fanges opp av lysporten.

PASS PÅ

Papir mä ikke makuleres i kutteverk for CD-er. Dette kan före til skader.
Ca. 3 s etter at papirtilforselsapningen er fri, kobles makuleringsmaskinen automatisk ut igjen og er klartil bruk.

Makulere CD-er/kredittkort/disketter
