NÁVOD K OBSLUZE Securio P40c HSM

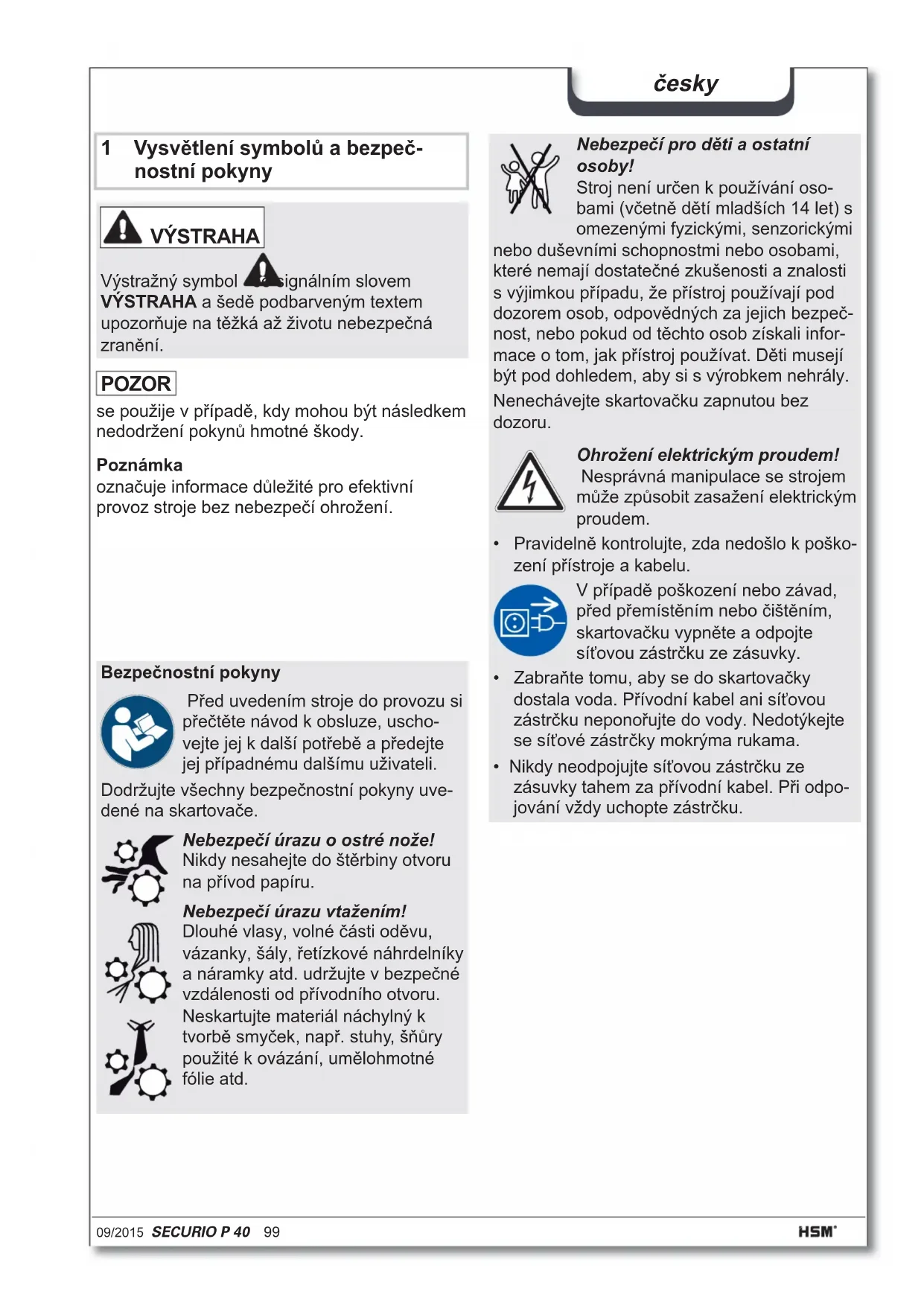

1 Vysvětlení symbolù a bezpeč-nostnéPokyny

VYSTRAHA

Vystraźny symbol signalmim slovem VYSTRAHA a sede podbarvenym textem upozornuje na tezká až zivotu nebezpecná zraněni.

POZOR

se použije v pripadé, kdy mohou byt následkem nedodrženiPokynu hmotné skody.

Poznámka

označuje informace duležité pro efektivné provoz stroje bez nebezpečí ohrožné.

BezpečnostníPokyny

Pred uvedenim stroje do provozu si prectete navod k obsluze, uschovejte jej k dalsi potreb a predejte jej pripadnemudalsimu uzivateli.

Dodržujte vsechny bezpečnostní poukyny uvedné na skartovace.

Nebezpeci urazu o ostre noze!

Nikdy nesahejte do sterbiny otvoru na privod papiru.

Nebezpeci urazu vtazenim!

Dlouhé vlasy, volné Časti oděvu, vázanky, šály, retízkové nahrdehníky a náramky atd. udržujte v bezpečné vzdálenosti od privodniho otvoru.

Neskartujte material nachylny k tvorbě smyček, napr. stuhy, šnúry použité k ovázání, umelohmotné fólie atd.

Nebezpeci pro deti a ostatinosoby!

Stroj neni urcen k použivani osobami (vcetne deti mladšich 14 let) somezenymi fyzickymi, senzorickymi

nebo duševnimi schopnostmi nebo osobami, které nemají dostatečné zkušenosti a znalosti s vyjimkou pripadu, ze pristroj použivaji pod dozorem obod, odpovednych za jejich bezpeč-nost, neboPokud od těchto osob ziskali informace o tom, jak pristroj použivat. Děti museji byt pod dohledem, aby si s vyrobkem nehrály. Nenecháveje skartovacku zapnutou bez dozoru.

Ohrozenélektrickym proudem!

Nesprávná manipulace se strojem muže zpúsobit zasaženi elektrický proudem.

• Pravidelné kontrolujte, zda nedoslo k poskození pristroje a kabelu.

V pripadé poskození nebo závad,
pred premisténím nebo Čištením,
skartovacku vypněte a odpojtesitovou zástréku ze zásuvky.

Zabrańte tomu, aby se do skartovačky dostala voda. Privodni kabel ani sitovou zástrčku neponorujte do vody. Nedotýkejte se sitóve zástrčky mokrýma rukama.

• Nikdy neodpojute sit'ovou zăstrčku ze zăsuvky tahem za prívodní kabel. Pri odpojovani vždy uchopte zăstrčku.

2 Správné použiti, odpovednost za vady

Podívejte se na typový štǐtek na zadní straně prístroje, pro jakou šīfku rezu a jaké sítové napěti je skartovačka dimenzována a dodržujte príslušné body námodu k obšluze.

Skartovaci stroj je vyhradne urcen ke skartovani papiru. V zavislosti na druhu rezu lze krome toho skartovat mensi mnozstvi tchto materiallu:

Velikost Žezu (mm) 5,8 3,9 4,5	x30	1,9x15
Kreditnich karet ●	●		●
Disku CD ●	●
Disket ●	●

Robustni rezacmechanika je odolna proti seśivacim a kancelárskym sponám. Pouze u strojus sīrkou rezu 1x5 mm nesmi papir obsahovat seśivací nebo kancelárské sponky.

Poznámka

V samostatném rezném mechanismu ke skartaci disku CD (volitelné príslušenství) muzete nezávisle na rezném mechanismu ke skartaci papiru skartovat disky CD, diskety a kreditni karty.

Zarucni Ihuta skartovačky je 3 roky. Zaruka nezávislá na odpovednosti za vady ocelovych rezacích hridelí HSM skartovačky je platné po celou dobuŽivotnosti pristroje (doživotné záruka HSM Lifetime Warranty). Vyjimkou jsou skartovačky se širkou rezu 0,78x11 mm a 1x5 mm. Zaruka a garance se nevztahuje na škody zpusobene nesprávným použitím a na zásahy tretich osob do zařizení.

Společnost HSM zaručuje dodáni nahradnich dilú po dobu 10 let po ukončeni vyroby tohoto modelu.

3 Přehled

Poznámka

V závislosti na provedení nemusi vás stroj obsahovat vsechny konstrukčné skupiny.

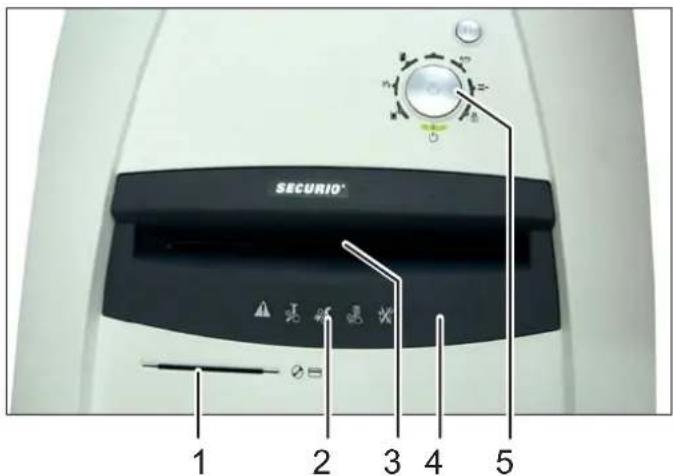

1 Vstupni sterbina ke skartaci disku CD, diska kreditnich karet (volitelné príslusentví)
2 BezpečnostníPokyny
3 Optická zavoru prísunu papiru
4 Bezpečnostní prvek
5 Ovladaci a zobrazovaci Jednotka

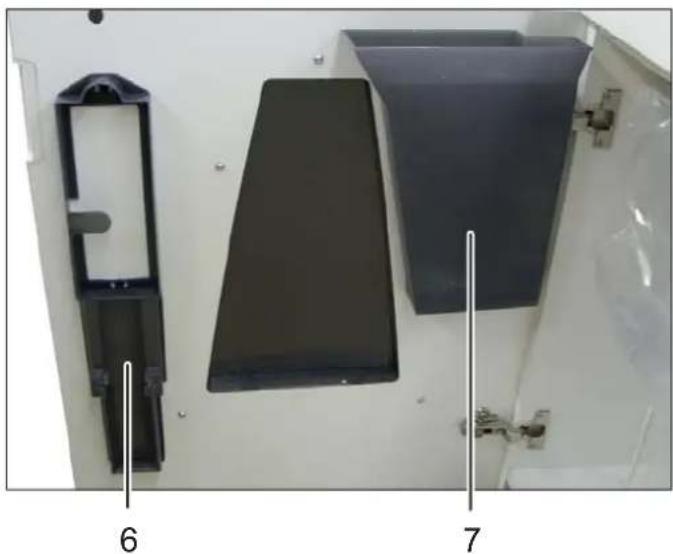

6 Drzak navodu k obsluze a lahwicky s olejem
7 Nádoba na skartované disky CD / disket / kreditni karty (volitelné príslušenstvi)
8 Otvor k nalit oleje na rezny bloc (pouze skartace na ccastice)

cesky

Ovladaci a zobrazovaci privky

Poznamka: V závislosti na vybavení stroje nejsou dostupné všechny funkce.

Tlačitko R:

Rezný mechanismus se pohybuje zpět
Potvrzeni poruchy
Zobrazeni verze softaru (pouze servisni technik)

Displej: Přetízení (zablokováni papíru)

Displej: Nádoba na papír/CD plná

Displej: Olejová nadoba je prazdna

Funkčni tlačitko „Zap / Vyp / Start“

Displej: Zjišění kovu

Displej: Blokováni tlacitek

Displej: Pripraven k provozu / Stand-by

4 Uvedeni do provozu

VYSTRAHA

Nebezpečné sítove napět!

Nesprávná manipulace se strojem muže zpú-sobot zasaženi elektrickým proudem.

• Používejte prístroj pouze v suchych mistnostech. Nepoužívejte prístroj ve vlhkych mistnostech a prostorech nebo v dešti.
• Chrahte privodni kabel, pristroj a sitovou zastrčku pred horkem, horkymi predměty a pred otevřený ohněm. Větraci otvory museji byt volné a je nezbytné dodržovat vzdálenost min. 5 cm od stěn nebo od nábytku.
  Dbejte,abybylasitovazastrcka snadnpristupna.

• Pred pripojenim zastrcky k elektrické siti se presvedte o tom, zda se napetové a kmitoctove hodnoty elektrické site shoduji s udaji na typovem stitku.

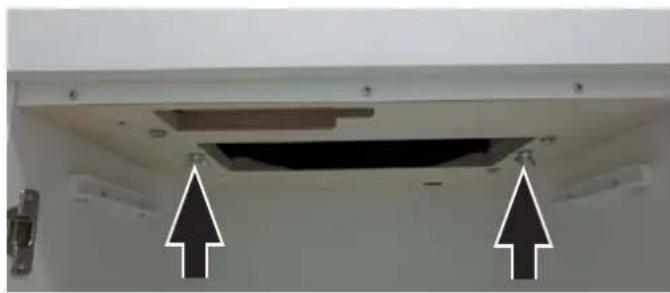

• Pred prvním uvedením do provozu otevře te dvířka a odśroubujte ze základné desky pod reznám mechanismem 2 kridlovy šrouby systému k ochraně pred poskozením během prepravy.

• Sǐtovou zástrčku stroje zapojte do rádné instalované zásuvky.

cesky

5 Obsluha

Spusteni skartovačky

Zkontrolujte, zda není v otvoru k podávání papiruŽadný papir.
- Stiskněte ovladaci tlacítko.

Sviti symbol „Pripraven k provozu".

Poznámka

Rezný mechanismus na papír a CD nelze používat současné. Vždy likvidujte pouze jeder druh materialu.

Skartace papiru

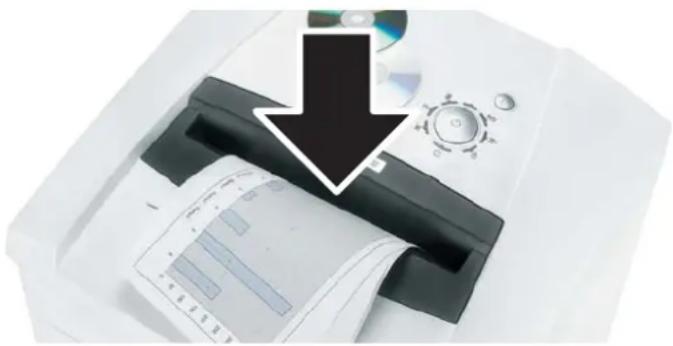

Vkladejte papir doprostred otvoruk zavadeni papiru. Opticka zavora automaticky spusti rezny mechanismus. U uzkych prouzkupapiru proto zajistete, aby je opticka zavora identifi kovala.

POZOR

V rezném mechanismu ke skartaci disku CD neskartujte papir. Muze dojit k poskozeni.
3 s poté, co bude světelná závora na otvoru pro vkladání papiru opět volná, dojde k automatickému vypnutí rezného mechanismu a skartováčka se prepne do pohotovostniho režimu.

Skartace disk CD / kreditnich karet / disket

Zkontrolujte, zda je vás stroj určen ke skartaci těchto materiál (viz „Použití v souladu s učelem").
U stroju se samostatnou reznou Jednotkou ke skartaci disku CD (volitelné príslušenstvi) vložte material do vystupné šterbiny tohoto rezného mechanismu. Tim se ochranité pred

odletujicimi strepinami. U stroju bez samostatneho rezného mechanismu na CD používejte podávání papiru.
- Pamatujte naŽivotni prostreći a likvidujte ruzné materiały zvlást.

Vypnuti skartovačky

• Stiskněte ovladaci tlacitko.

  Symbol „Pripraven k provozu“ zhasne.

Dalsí režimi funkci

- Režim permanentniho provozu

Použití: Skartace většího množství papíru Funkce: Rezný mechanismus pracuje kontinuálné, bez prerùséní.

V pripadé, ze po dobu 2 min. nebude vlozen zádný material, rezný mechanismus se vypne a skartovačka prejde do režimu provozní pohotovosti.

Spusteni: Stisknete a podrzejte ovladaci tlačitko na 3 vteriny.

Přerušeni skartovani: Stiskněte ovladaci tlačitko.

- Pohotovostní režim

Funkce: 2 minuty po poslednim vlozeni papiru dojde k automatickému vypnuti vsech nepouživanych spotřebricu.

Symbol „pripraven k provozu“ bliká v pravidelnych intervalech.

Po vlozeni papiru se skartovačka automatic‐ky zapne.

- Automatické vypnutí

Funkce: V pripadé, ze skartovačku nepoužíváte 40 minut, dojde k jejím uplnému vypnutí. Tim šetřite proudly, protoze nedochází k Žádnému odběru (pres noc, o víkendu).

Opětovné spustěné: Stisknéte ovláDACi tlacitko.

Signalizace poruch a funkci

Zobrazenýsymbol	Závada Odstránění závady
8V Svití	Zaseknuti papiru Přetiženi	Vložili jste príliš velké množství papiru najednou. ➢Rezací mechanika se několik vtežin otáčí zpět, papir se yvsune. •Pokud je to nutné, stisknéte jestě tlacítko pro ovladání zpětného pohybu „R“, tím usnadnítve vyjmutí zaseknutého papiru. •Vložte pouze polovičné množství vytaženého papiru. •Vkládejte papíry postupně. Poznámka Z dūvodu snadnějího vyjmutí papiru můžete vyklopit pojistné prvek smě- rem nahoru. Zatlačte na střed prědné hrany pojistného prvku a zvedněte víko.
Blikány	Současné zavedení papiru a dis- ku CD	●Nepoužívejte obě rezné mechaniky současně, skartujte postupné papír a disky CD/diskety/kreditné karty.
	Tlak na bez- pečnostné prvek	●LED blíká i v prípadě, ze během zahlcéní papírem tlacité na bezpečnostné prvek nebo pri otevřeni dvírek.
Svití Blikány	Nádoba na skartovaný papír plné	●Vysypte obsah nádoby na skartovaný papír. Poznámka Pokud prěd vytáhnutím nádoby krátce stisknete tlacítko pro ovladání zpět- ného chodu, dojde ke vtaženi cásti nařezaného opypadu do rezací mecha- niky.
	Nádoba na disky CD plné	●Vysypte obsah nádoby na skartované CD. Vyjměte nádobu z držák u smě- rem nahoru.
	Otevěné dvířka nebo nezajišťěný bezpečnost- né prvek	●Zavěte dvířka nebo zajistěte pojistné prvek. Poznámka Jsou zaznamenávány pohyby bezpečnostného prvku během procesu skar- tace. Pokud se stroj vypne bez signalizace závady, vyťáhněte papír z otvoru k podávní papíru a znovu jej vložte.
	Identifi kace kovu	●Stisknéte tlacítko zpětného chodu a vytáhněte papír ze vystupné štrěbiny. •Oda straťne kovy, které jsou v papiru nebo na bezpečnostné prvku. •Potvrde poruchu stisknutím tlacítka R.
Závada
Rezný mechanismus trvale praticje i když stroi není v režimu trvalého provozu.		Optická závora je znečišťena prachem z papíru. • Vyciistěte optickou závoru na podavači papíru suchým štětcem nebo utěr- kou.
Zobrazený symbol Funkce
Svití několik kontrolek		Stiskli jste a podrželi tlacítko R déle než 20 s: Zobrazení verze softaru (pouze servisné technik)
Zobrazený symbol	Závada Odstránění závady
	Olejová nádoba je prázdná	• Doplěte nádobu olejem na Žezný bloc. Nur Hersteller Öl verwenden! Exclusive use with manufacturer oil! 1 2
Zobrazený symbol	Funkce Aktivace / deaktivace
	Blokoványí tlacítek je aktivné	K aktivaci nebo deaktivaci blokoványí tlacítek • stisknéte a podržte tlacítko zpětného chodu • stisknéte tlacítko zap/vyp •nejprve uvolněte stisknutí tlacítka zap/vyp a potom tlacítka R

Upozornéni

Ručni zpětný chod

Stisknutim tlacitka vratného chodu se rezný mechanismus pohybuje na opacnou stranu a po cca. 2 vterinách se vypne, i když tlacitko drzǐte dale stisknute. Pokud chcete opět aktivo-vat ruční zpětný chod, musité tlacitko pustit a znovu stisknout.

Pokud skartovačka pravě skartuje, dojde postisknuti tohoto tlacitka k okamžitému zpětánemu chodu.

Nádoba na skartovaný(material

Pohon obou reznych mechanismu se zastavi, jakmile je nadoba na papir nebo na disky CD plna.

U strojú se samostatnou reznou mechanikouna disky CD je kontrolován stav obsahu nádoby na skartované disky CD (viz přehled, poz. 7). Vyprázdněte obsah nádoby po signalizaci na ovladacim a indikačním prvku.

Pamatujte naživotné prostředí a likvidujte rúzné materiály zvlást.

Automaticka olejnicka (pouze skartace na ccastice)

Olejováni Žeznych mechanismu je provedenona dobu cca. 1,5 vteriny vždy po

200 s chodu rezného mechanismu (odpovidá cca. 50 skartacim papíru)
- Stisknutí tlacítka zpetného chodu pri dalşim použiti ve sméru skartace

Signalizace „Nádoba na olej prázdná“ bude automaticky resetována po doplněné nádoby.

Skartovačka zustáva pripravena k provozu i pri prazdné nadobě na olej.

Zjišěni kovu (volitelné príslušenství)

Skartovačka je navić vybavena funkći identifikace kovů. Funkći automatického vypnutí predcházá zařizení poskození rezného mechanismu kancelárskými svorkami nebo jinými kovovými součastmi.

Kontrola bezpečnostního prvku

Jsou zaznamenávány pohyby bezpečnostního prýku během procesu skartace. Pokud se stroj vypne bez signalizace závady, vytáhněte papír z otvoru k podávání papíru a znovu jej vložte.

6 Čistění a udrzba

VYSTRAHA

Nebezpečné sít'ové napétil!

Nesprávná manipulace se strojem muže zpu-sobot zasaženi elektrickým proudem.

Pred premistovanim ci ciistelnim vypnete skartovačku a vytahnete sitovou zastrčku ze zasuvky.

Servisni prace, které jsou spojenys odstranénim krytú, smí provest pouze zákaznicky servis spolecnosti HSM a servisni technici našich smluvnich partnerü. Adresy zákaz-

nickych servisu viz strana 180.

K Čišěné skartovačky používejte pouze měkký hadr a jemný mydlový roztok. Do prístroje pritom nesmi vniknout voda.

Pouze u rezání na proužky: Pokud dochází ke snizovány rezného vykonu, zvysovány hluchnosti nebo po kaźdem vysypány nádoby na

odrezky osetrete rezací nastroj olejem. Používeje pouze specialí oleje HSM rezací bloky:

• Nastřiikejte otvorem na podávani papiru po cele šírcce na rezací hridele speciálné olej na rezací bloc.
  Spustte na cca 10 s rezny mechanismus bez vkladani papiru v rezimu trvalho provozu.

  Papirový prach a Částice se uvolné.

7 Likvidace a recyclacle

Staré elektrické a elektronické pristroje obsahuji ccasto kvalitni materiály, do urcité miry ale také skodlivé latky, které bylo nezbytné použit pro funkci a bezpečnost pristroju. Pri nesprávné likvidaci nebo manipulaci

mohou byt tyto latky nebezpechné pro lidské zdraví aŽivotné prostředí. Staré pristroje nikdy nelikvidujte v bežném odpadu. Dodržujte aktuálni platné predpisy a používejte sběrná mista k odevzdání a recyklaci použitych elektrických a elektronickích pristroju. K ekologické likvidaci odevzdeje taki veskériy obalový material.

8 Objem dodávky

• Skartovaci stroj pripraveny k zapojeni, v kra-bicovém obalu
• 5 pytlu na rezanku
  1 lahev specialniho oleje na rezny bloc (pouze u rezani na ccastice)
• Návod k obsluze

Vystroj

10 pytlu na rezanku obj. cis.-Nr. 1.442.995.110
- Speciániho oleje na rezný bloc (250 ml) obj. Čis. 1.235.997.403

Adresy zákaznickych servisviz strana 180.

9 Technické udaje

Typ štezu	štezu na proužky		štezu na Částice
Velikost štezu (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5
Stupeč bezpečnost DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / O-4 T-5 / E-4 F-2	P-6 / F-3 P-7 / F-3
Šteznić výkon* (listu) DIN A4 70 g/m280 g/m2	58 - 6051 - 53	45 - 4740 - 42	35 - 3731 - 33	22 - 2418 - 20	13 - 1411 - 12	108
Hmotnost	67 kg		72 kg
Rychlost štezu	100 mm/s		110 mm/s
Pracovní šiřka	330 mm
Napájení	230 V, 50 Hz
Výkon pri max. počtu listu	2.100 W
Spotěba energie v pohotovostním režimu	< 2 Wh
Provozní režim	Trvalý provoz
Okolní podminky za provozu:TeplotaRelativné vlhkost vžduchuNadmořská výška	-10°C až +25°Cmax. 90%, bez tvorby kondenzátumax. 2000 m
Rozměry Š x H x V (mm)	580 x 550 x 936
Objem námody na skartovaný papír	145 l
Emisné hladina akustického tlaku(běh naprázdno/plné zatižení)	60 - 62 dB(A) / 65 - 69 dB(A)
Hladina akustického výkonu (LWAd v chudunaprázdno)	69,0 dB
Velikost štezu samostatné štezné mechanikyná disky CD (volitelné príslušenství)	Čislo výrobku +C, E **			Čislo výrobku +M, N **
	4 x 7 mm			2 x 2 mm
Bezpečnostní stupeř skartovačky CD	O-4 / T-5 / E-4			O-6 / T-6 / E-5

• Déle podávaný maximálné počet listú (DIN A4, 70 g/m² nebo 80 g/m²), které jsou skartovány během Jednoho procesu. Stanovení uvedenych vykonovych dat probílá s novým naolejovaný rezným mechanismem a pri studeném motoru. Slabsí sítove napěti nebo jiná sítová frevence než je uvedeno muže mit za následek nizsí vykon s menší počtem skartovaných listú a zvyşenou hlucnost. V závislosti na struktře a vlastnostech papíru a zpùsobu podávání se může počet skartovaných listú lišit.
  ** k identifikaci slouží pismeno za 7mistnám cislem vyrobku na typovém stitku na zadné stranje. Např.: 1873111C >> velikost rezu 4 x 7 mm

Skartovac stroj splnjupe prislusne harmonizované normy Evropske unie:

Smernice o zařizenich nizkého napétí 2006/95/ES
Smernice o elektromagneticke kompatilité 2004/108/ES
- Směrnice o omezeni nebezpečnych látek (RoHS) 2011/65/EU

EU prohlásení o shodě lze vyžádat u vyrobce.
