NÁVOD NA OBSLUHU Securio P40c HSM

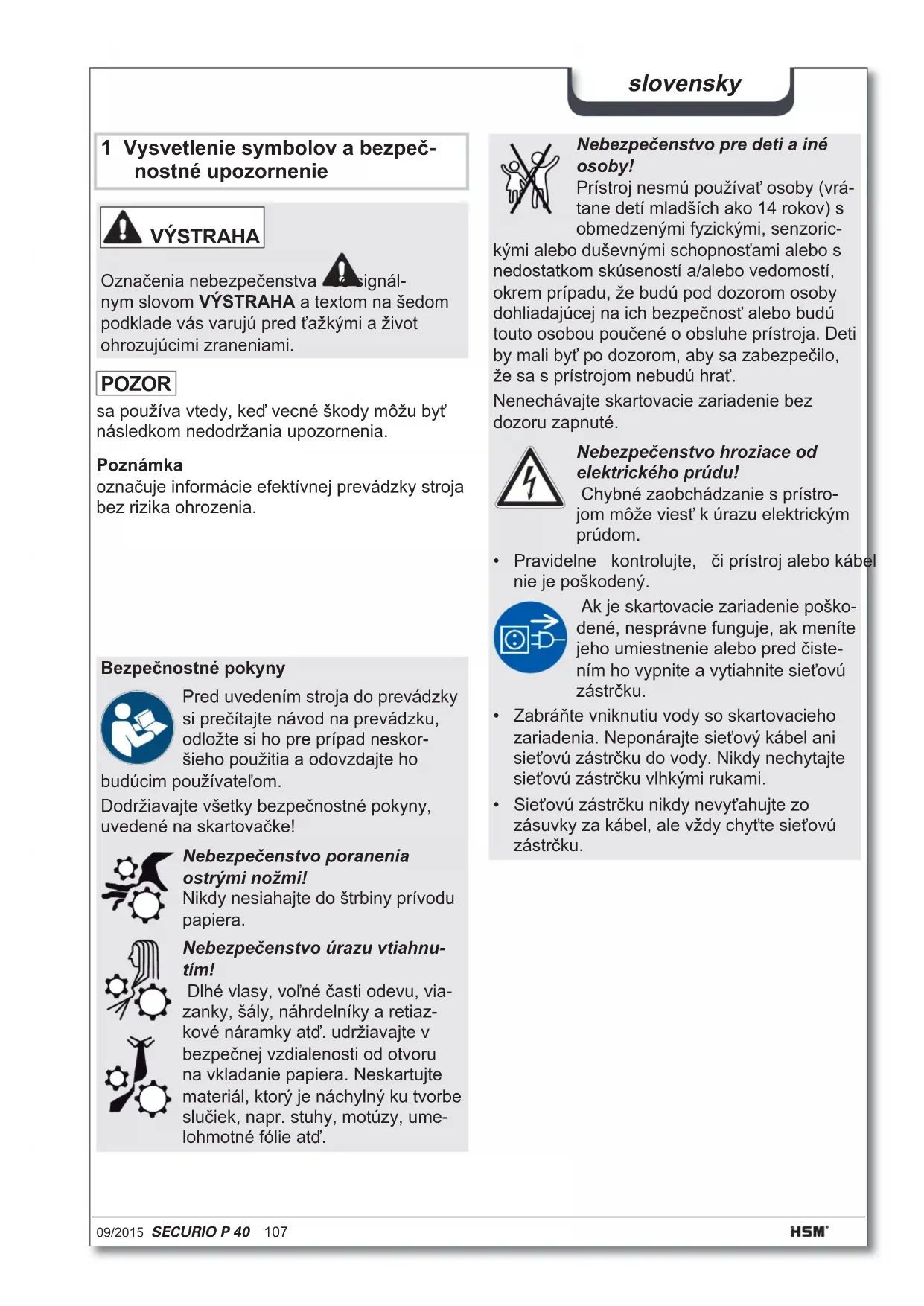

• Déle podávaný maximální počet listů (DIN A4, 70 g/m² nebo 80 g/m²), které jsou skartovány během jednoho pro- cesu. Stanovení uvedených výkonových dat probíhá s novým naolejovaným řezným mechanismem a při studeném motoru. Slabší síťové napětí nebo jiná síťová frekvence než je uvedeno může mít za následek nižší výkon s menším počtem skartovaných listů a zvýšenou hlučnost. V závislosti na struktuře a vlastnostech papíru a způsobu podávání se může počet skartovaných listů lišit.09/2015 SECURIO P 40 107 slovensky 1 Vysvetlenie symbolov a bezpeč- nostné upozornenie Poznámka označuje informácie efektívnej prevádzky stroja bez rizika ohrozenia. VÝSTRAHA Označenia nebezpečenstva so signál- nym slovom VÝSTRAHA a textom na šedom podklade vás varujú pred ťažkými a život ohrozujúcimi zraneniami. Bezpečnostné pokyny Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odložte si ho pre prípad neskor- šieho použitia a odovzdajte ho budúcim používateľom. Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke! Nebezpečenstvo poranenia ostrými nožmi! Nikdy nesiahajte do štrbiny prívodu papiera. Nebezpečenstvo úrazu vtiahnu- tím! Dlhé vlasy, voľné časti odevu, via- zanky, šály, náhrdelníky a retiaz- kové náramky atď. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, ume- lohmotné fólie atď. Nebezpečenstvo pre deti a iné osoby! Prístroj nesmú používať osoby (vrá- tane detí mladších ako 14 rokov) s obmedzenými fyzickými, senzoric- kými alebo duševnými schopnosťami alebo s nedostatkom skúseností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnosť alebo budú touto osobou poučené o obsluhe prístroja. Deti by mali byť po dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrať. Nenechávajte skartovacie zariadenie bez dozoru zapnuté. Nebezpečenstvo hroziace od elektrického prúdu! Chybné zaobchádzanie s prístro- jom môže viesť k úrazu elektrickým prúdom.

• Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený. Ak je skartovacie zariadenie poško- dené, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čiste- ním ho vypnite a vytiahnite sieťovú zástrčku.

• Zabráňte vniknutiu vody so skartovacieho zariadenia. Neponárajte sieťový kábel ani sieťovú zástrčku do vody. Nikdy nechytajte sieťovú zástrčku vlhkými rukami.

• Sieťovú zástrčku nikdy nevyťahujte zo zásuvky za kábel, ale vždy chyťte sieťovú zástrčku. POZOR sa používa vtedy, keď vecné škody môžu byť následkom nedodržania upozornenia.108 SECURIO P 40 09/2015 slovensky 3 Prehľad2 Správne použitie, zodpovednosť za nedostatky Robustný rezací mechanizmus je odolný proti zošívacím a kancelárskym sponkám. Iba pri strojoch so šírkou rezu 1x5 mm nesmie papier obsahovať zošitové a kancelárske sponky. Pozrite sa na typový štítok na zadnej strane prístroja, na akú šírku rezu a sieťové napätie je dimenzované vaše skartovacie zariadenie a rešpektujte príslušné body návodu na použitie. Záručná doba skartovaceho zariadenia je 3 roky. Záruka, nezávisle na zodpovednosti za poruchy oceľových rezacích hriadeľov HSM skartovačky, je platná po celú dobu životnosti prístroja (doži- votná záruka HSM Lifetime Warranty). Výnim- kou sú skartovacie zariadenia so šírkou rezu 0,78x11 mm a 1x5 mm. Opotrebenie, poškode- nia v dôsledku neodborného zaobchádzania, pri- rodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky. HSM zabezpečí dodávku náhradných dielcov do 10 rokov po ukončení výroby tohto modelu. Skartovačka je výlučne určený na skartovanie papiera. Podľa spôsobu rezania sa ešte môžu zničiť malé množstvá nasledujúcich materiálov: Rezacia šírka (mm) 5,8 3,9 4,5x30 1,9x15Kreditné karty ●● ● ●CD ●● ● ●Diskety ●● ● Poznámka V osobitnej rezačke pre CD (možnosť) môžete, nezávisle od rezačky papiera, ničiť CD, diskety a kreditné karty.

Poznámka: Podľa prevedenia neobsahuje váš stroj vždy všetky konštrukčné skupiny. 1 Privádzacia štrbina pre CD, diskety a kreditné karty (možnosť) 2 Bezpečnostné pokyny 3 Svetelná závora v prívode papiera 4 Bezpečnostný článok 5 Riadiaca a indikačná jednotka 6 Držiak pre návod na prevádzku a fľašu s ole- jom 7 Zásobník na rezaný materiál CD / diskety / kreditných kariet (možnosť) 8 Otvor na plnenie oleja rezacieho bloku (len rezanie častíc)09/2015 SECURIO P 40 109 slovensky Indikácia: Zásobník oleja je prázdny Funkčné tlačidlo „zap. / vyp. / štart“ Indikácia: Rozpoznanie kovu Indikácia: Zablokovanie klávesnice Indikácia: Pripravené na pre- vádzku / Stand-by Indikácia: Dvere sú otvorené alebo bezpečnostný prvok nie je zapadnutý Indikácia: Preťaženie (nahromadenie papiera) Indikácia: Zásobník papiera/ CD je plný Riadiace a indikačné prvky Poznámka: Podľa prevedenia stroja sú nie všetky funkcie k dispozícii. Tlačidlo R:

• Indikácia verzie softvéru (len pre servisných technikov)

• Zasuňte sieťovú zástrčku zariadenia do riadne nainštalovanej zásuvky. 4 Uvedenie do prevádzky VÝSTRAHA Nebezpečné sieťové napätie! Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom.

• Prístroj používajte len v suchých miestnos- tiach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.

• Prístroj, sieťovú zástrčku a kábel držte v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť voľné a musí byť dodržaná vzdialenosť od steny alebo nábytku min. 5 cm.

• Dbajte na to, aby bola sieťová zástrčka ľahko prístupná.

• Pred zastrčením zástrčky do sieťovej zásuvky skontrolujte, či sa napätie a frek- vencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.

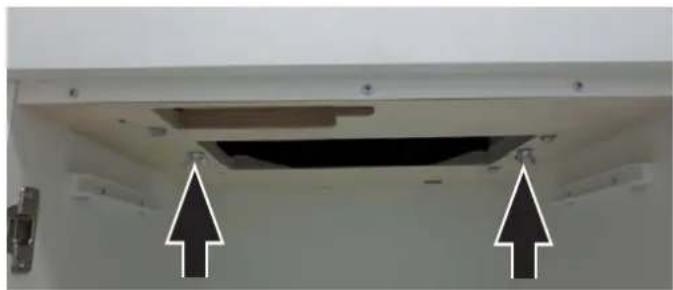

• Pred prvým uvedením do prevádzky otvorte dvere a z podlahovej dosky pod rezačkou odstráňte 2 krídlové skrutky prepravného zaistenia.110 SECURIO P 40 09/2015 slovensky 5 Obsluha

• Skontrolujte, či sa v podávacej štrbine nena- chádza žiadny papier.

• Stlačte ovládacie tlačidlo. Svieti zobrazenie „Pripravené na prevádzku“. Poznámka Rezacie zariadenia na papier a CD sa nemôžu používať súčasne. Skartujte vždy len jeden druh materiálu. Zapnutie skartátora Skartovanie papiera

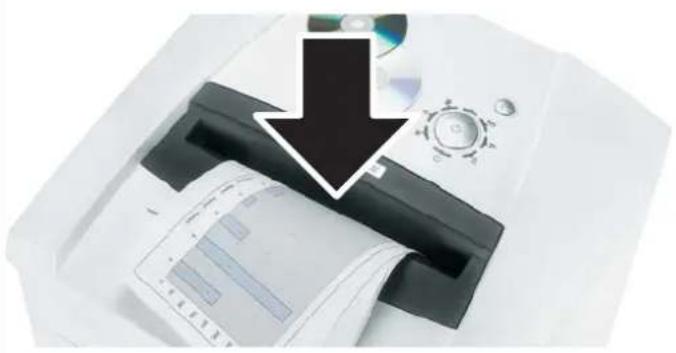

• Priveďte papier do stredu štrbiny pre papier. Svetelná závora automaticky spustí rezací mechanizmus. Preto pri úzkych pásoch papiera dbajte, aby tieto mohla svetelná závora zachytiť. POZOR Neskartujte papier v rezačke CD. Môže to viesť k poškodeniam. Cca 3 s potom, čo je otvor na prísun papiera opäť voľný, sa skartovačka automaticky vypne a uvedie sa do stavu prevádzkovej pohotovosti.

• Stlačte ovládacie tlačidlo. Rozsvieti sa „Pripravené na prevádzku“. Vypnutie skartátora Ďalšie režimy funkcie

• Permanentný režim Použitie: Ničenie väčších množstiev papiera Funkcia: Rezný mechanizmus beží nepretr- žite. Ak sa počas 2 minút neprivedie žiadny mate- riál, rezný mechanizmus sa vypne a skarto- vačka prejde do pripravenosti na prevádzku. Spustenie: Stlačte ovládacie tlačidlo na 3 se- kundy. Predčasné ukončenie: Stlačte ovládacie tlačidlo.

• Pohotovostný režim Funkcia: 2 minúty po poslednom privedení papiera sa automaticky vypnú všetky nepo- trebné spotrebiče. Zobrazenie „Pripravené na prevádzku“ sa v pravidelných intervaloch nakrátko rozsvieti. Pri privedení papiera sa skartovačka sa- močinne spustí.

• Skontrolujte, či je váš stroj certifi kovaný na likvidovanie týchto materiálov (pozri „Použitie podľa určenia“).

• Pri strojoch so samostatnou rezačkou CD (možnosť) vložte materiál do privádzacej štrbiny tejto rezačky. Ochráni vás to pred úlomkami. Likvidácia CD / kreditných kariet / diskiet

• Automatické vypnutie Funkcia: Keď sa skartovacie zariadenie 40 nepoužíva, kompletne sa vypne a teda nemá žiadnu spotrebu prúdu (cez noc, cez víkend). Opätovné uvedenie do prevádzky: Stlačte ovládacie tlačidlo. U strojov bez samostatné rezacieho zariade- nia na CD použite podávač papiera.

• Myslite na životné prostredie a likvidujte rôzne materiály zvlášť.09/2015 SECURIO P 40 111 slovensky Indikácie porúch a funkcií Zobrazenie Porucha Odstránenie poruchy Trvalé svetlo Blikajúce svetlo Nahro- madenie papiera Preťaženie Priviedli ste príliš veľa papiera naraz. Rezný mechanizmus pobeží niekoľko sekúnd vratným smerom a posunie papier von.

• Príp. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.

• Zredukujte veľkosť stohu papiera.

• Vkladajte papier postupne jeden za druhým. Poznámka Pre lepšie odoberanie papiera môžete zaisťovací prvok vyklopiť smerom nahor. K tomu zatlačte na stred prednej hrany zaisťovacieho prvku a nad- vihnite veko. Poznámka Toto zobrazenie sa rozsvieti, keď došlo k preťaženiu motora. V takom prípade nechajte skartovačku pred opätovným uvedením do prevádzky na 20 minút ochladiť. Papier a CD privedený súčasne

• Nepoužívajte obidve rezačky súčasne, ale ničte papier a CD/diskety/kre- ditné karty za sebou. Tlak na bez- pečnostný prvok

• Kontrolka bliká aj v prípade, keď počas nahromadenia papiera stlačíte bez- pečnostný prvok alebo otvoríte dvere. Trvalé svetlo Blikajúce svetlo Zásobník rezaného papiera je plný

• Vyprázdnite zásobník rezaného papiera. Poznámka Ak pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo, dôjde k vtiahnutiu časti narezaného materiálu späť do rezného mechanizmu. Zásobník CD je plný

• Vyprázdnite zásobník CD. Za tým účelom ho vyberte von z upevnenia sme- rom nahor. Dvere sú otvorené alebo bez- pečnostný prvok nie je zapadnutý

• Zatvorte dvere, príp. nechajte zaisťovací prvok zapadnúť. Poznámka Pri procese skartovania sú zachytávané pohyby bezpečnostného prvku. Ak sa vaše zariadenie vypne bez signalizácie chyby, vytiahnite papier z podá- vacej štrbiny von a voveďte ho tam znovu. Rozpozna- nie kovu

• Stlačte reverzné tlačidlo a vytiahnite papier z privádzacej štrbiny.

• Odstráňte kov, ktorý sa nachádza v papieri alebo na bezpečnostnom prvku.

• Potvrďte poruchu stlačením tlačidla R.112 SECURIO P 40 09/2015 slovensky Porucha Rezačka beží nepretr- žite aj vtedy, keď stroj nie je v režime perma- nentnej prevádzky. Svetelná závora je znečistená papierovým prachom.

• Vyčistite svetelnú závoru v prívode papiera suchým štetcom alebo handrič- kou. Zobrazenie Funkcia svietia viaceré indikácie Tlačidlo R bolo stlačené dlhšie ako 20 sekúnd: Indikácia verzie softvéru (len pre servisných technikov) Zobrazenie Porucha Odstránenie poruchy Zásobník oleja je prázdny

• Naplňte zásobník olejom rezacieho bloku. Používajte k tomu len špeciálny olej HSM! Objem zásobníka: 250 ml Zatlačte na poistný prvok a nadvihnite veko. Plniaci otvor masteničky sa nachádza na pravej strane prívodnej šachty. Olej sa môže naplniť tak cez malý otvor 1 (odoberte žltú zátku) ako aj cez normálny otvor 2 (odskrutkujte červený kryt). Zobrazenie Funkcia Aktivovanie / deaktivovanie Blokovanie klávesnice

aktivované. Pre aktivovanie alebo deaktivovanie blokovania klávesnice

Ručná reverzácia Stlačením reverzného tlačidla dostane rezačka spätný chod a po cca 2 sekundách sa vypne, aj keď zostane tlačidlo naďalej stlačené. Aby ste mohli navodiť ručnú reverzáciu, musíte tlačidlo pustiť a opäť stlačiť. Ak skartovačka už beží v smere ničenia, stlače- ním tlačidla sa okamžite navodí reverzácia. Zásobník rezaného materiálu Pohon obidvoch rezacích mechanizmov sa vypne, keď zásobník papiera alebo zásobník CD plný. Pri strojoch so samostatnou rezačkou CD je stav naplnenia zásobníka CD (pozri Prehľad, pol. 7) kontrolovaný. Po signalizácii na ovláda- com a indikačnom prvku vyprázdnite zásobník. Myslite na životné prostredie a likvidujte rôzne materiály zvlášť. Pokyny Automatická mastenička oleja (len pri rezaní častíc) Naolejovanie rezačiek na cca 1,5 sekundy pre- behne vždy po

• 200 s doby chodu rezačky (zodpovedá cca 50 pracovným cyklom ničenia papiera)

• Stlačenie reverzného tlačidla pri nasledujú- cej prevádzke v smere ničenia Signalizácia „Zásobník oleja je prázdny“ sa po naplnení zásobníka automaticky vypne. Skarto- vačka zostáva aj pri prázdnom zásobníku oleja pripravená na prevádzku. Rozpoznanie kovu (možnosť) Skartovacie zariadenie je voliteľne vybavené rozpoznávaním kovu. Automatickým vypnutím sa zabráni poškodeniu rezačky kancelárskymi spinkami alebo inými kovovými dielmi.09/2015 SECURIO P 40 113 slovensky 6 Čistenie a údržba 8 Obsah dodávky

• Skartovačka pripravená na pripojenie, balená v kartóne

• 5 odpadových vreciek

• 1 fľaša špeciálneho oleja do reznej jednotky pre stroje s časticovým rezom

• Návod na používanie Príslušenstvo:

• 10 odpadových vreciek obj. č. 1.442.995.110

• Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403 Adresy zákazníckeho servisu pozri na strane 180. 7 Likvidácia / recyklácia Odpad z elektrických a elektronic- kých prístrojov a zariadení obsahuje ešte množstvo cenných materiálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre činnosť a bezpeč- nosť týchto zariadení. V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovať nebezpečenstvo pre zdravie človeka a životné prostredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elek- trických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia. Skartovačku čistite len mäkkou handrou a jem- ným roztokom mydlovej vody. Pritom nesmie do prístroja vniknúť žiadna voda. Len rezanie na pásy: V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po každom vyprázdnení zásobníka materiálu naolejujte rezací mechanizmus. K tomu používajte len špeciálny olej pre HSM-re- zací blok:

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.

• Na cca 10 s spustite rezný mechanizmus bez vkladania papiera v režime trvalej prevádzky. Papierový prach a častice sa uvoľnia. VÝSTRAHA Nebezpečné sieťové napätie! Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom. Skartovačku pred presunutím alebo čistením vypnite a vytiahnite sieťovú zástrčku. Servisné práce spojené s odstráne- ním krytov telesa smie vykonávať len zákaznícky servis HSM a ser- visní technici. Adresy zákazníckeho servisu pozri na strane 180. Kontrola bezpečnostného prvku Pri procese skartovania sú zachytávané pohyby bezpečnostného prvku. Ak sa vaše zariadenie vypne bez signalizácie chyby, vytiahnite papier z podávacej štrbiny von a voveďte ho tam znovu.114 SECURIO P 40 09/2015 slovensky Skartovačka spĺňa platné harmonizované predpisy Európskej Únie:

• RoHS smernica 2011/65/EÚ EÚ vyhlásenie o konformite si môžete vyžiadať od výrobcu. 9 Technické údaje Typ rezu Rez na prúžky Rez na častice Dĺžka rezu (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5 Stupeň utajenia DIN 66399 P-2 / O-2 T-2 / E-2 P-2 / O-2 T-2 / E-2 P-4 / O-3 T-4 / E-3 F-1 P-5 / O-4 T-5 / E-4 F-2 P-6 / F-3 P-7 / F-3 Výkon rezu* (listov) DIN A4 70 g/m

Hmotnosť 67 kg 72 kg Rezacia rýchlosť 100 mm/s 110 mm/s Pracovná šírka 330 mm Napájanie 230 V, 50 Hz Výkon max 2.100 W Spotreba energie v pohotovostnom režime < 2 Wh Druh prevádzky Trvalá prevádzka Podmienky prostredia pri prevádzke: teplota relatívna vlhkosť vzduchu nadmorská výška -10 °C až +25 °C max. 90 %, bez kondenzovania max. 2.000 m Rozmery š x v x h (mm) 580 x 550 x 936 Objem zásobníka rezaného papiera 145 l Emisná úroveň akustického tlaku (Chod naprázdno / pri zaťažení)

60 - 62 dB(A) / 65 - 69 dB(A)

Hladina akustického tlaku A (LWAd na voľnobehu) 69,0 dB Rozmer rezov samostatnej rezačky CD (možnosť) Číslo tovaru +C, E ** Číslo tovaru +M, N ** 4 x 7 mm 2 x 2 mm Stupeň utajenia CD O-4 / T-5 / E-4 O-6 / T-6 / E-5 ** Identifi kátorom je písmeno za 7-miestnym číslom tovaru na typovom štítku. napr. 1873111C >> rozmer rezov 4 x 7 mm
