Caractéristiques	Détails
Type de produit	Talkie-walkie
Fréquence	446 MHz (PMR446)
Portée	Jusqu'à 10 km en terrain dégagé
Canaux	16 canaux PMR446
Fonctionnalités	VOX, scan des canaux, fonction de verrouillage des touches
Autonomie de la batterie	Jusqu'à 14 heures avec batterie rechargeable
Dimensions	115 x 54 x 30 mm
Poids	160 g (avec batterie)
Utilisation	Idéal pour les activités de plein air, événements, et environnements professionnels
Maintenance	Nettoyer régulièrement, vérifier l'état de la batterie et des accessoires
Sécurité	Utiliser uniquement des accessoires compatibles, éviter les environnements humides
Garantie	2 ans

FOIRE AUX QUESTIONS - CLP446e MOTOROLA

Comment charger le MOTOROLA CLP446e ?

Pour charger le MOTOROLA CLP446e, utilisez le chargeur fourni et assurez-vous que l'appareil est correctement fixé dans la station de charge. Laissez-le charger jusqu'à ce que le témoin lumineux devienne vert.

Pourquoi mon MOTOROLA CLP446e ne capte-t-il pas les autres talkies-walkies ?

Vérifiez que tous les appareils sont réglés sur la même fréquence et le même code de confidentialité. Assurez-vous également que la portée n'est pas limitée par des obstacles comme des murs ou des bâtiments.

Comment régler le volume du MOTOROLA CLP446e ?

Pour régler le volume, utilisez le bouton de volume situé sur le côté de l'appareil. Tournez-le vers la droite pour augmenter le volume et vers la gauche pour le diminuer.

Que faire si le MOTOROLA CLP446e ne s'allume pas ?

Assurez-vous que la batterie est correctement installée et chargée. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en retirant la batterie pendant quelques secondes avant de la remettre.

Comment effectuer une réinitialisation d'usine sur le MOTOROLA CLP446e ?

Pour réinitialiser le MOTOROLA CLP446e, éteignez l'appareil, puis maintenez enfoncés les boutons de menu et de fonction tout en le rallumant. Relâchez les boutons lorsque le logo apparaît.

Quel est l'autonomie de la batterie du MOTOROLA CLP446e ?

L'autonomie de la batterie du MOTOROLA CLP446e peut atteindre jusqu'à 18 heures en usage normal, mais cela peut varier en fonction de l'intensité d'utilisation et des conditions environnementales.

Comment changer le canal sur le MOTOROLA CLP446e ?

Pour changer le canal, appuyez sur le bouton de menu, utilisez les flèches pour sélectionner 'Canal', puis appuyez sur le bouton OK pour confirmer. Sélectionnez le canal souhaité et appuyez à nouveau sur OK.

Le MOTOROLA CLP446e peut-il être utilisé à l'extérieur ?

Oui, le MOTOROLA CLP446e est conçu pour être utilisé à l'extérieur. Cependant, la portée peut être affectée par des obstacles comme des arbres ou des bâtiments.

Comment vérifier le niveau de la batterie sur le MOTOROLA CLP446e ?

Le niveau de la batterie peut être vérifié à l'aide du témoin lumineux sur l'appareil. Un voyant vert indique une batterie pleine, tandis qu'un voyant rouge indique que la batterie est faible.

Que faire si le son est grésillant sur le MOTOROLA CLP446e ?

Si le son est grésillant, vérifiez la qualité de la connexion et assurez-vous que vous êtes à portée. Vous pouvez également essayer de changer de canal pour voir si le problème persiste.

MODE D'EMPLOI CLP446e MOTOROLA

LED'en blinker gront.

CLP446e/CLPe PLUS Guide de l'utilisateur

Sommaire

Copyrights relatifs aux documents. 4

Limitation de responsabilité 5

Copyrights relatifs aux logiciels informatiques 6

Informations sur la sécurité des batteries, des chargeurs et des accessoires audio. 7

Consignes de sécurité lors du fonctionnement. 7

Sécurité acoustique 8

Normes de sécurité concernant l'exposition aux fréquences radio. 9

Avis aux utilisateurs 10

Introduction 11

Contenu de la boîte 11

Chapitre 1: Présentation de la radio. 12

Chapitre 2: Mise en route. 13

2.1 Installation de la batterie 13

2.2 Connexion d'un accessoire audio filaire 13

2.3 Activation/désactivation de la radio 15

2.4 Reglage du volume 15

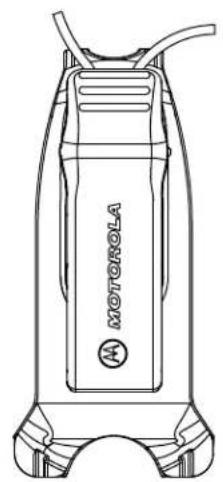

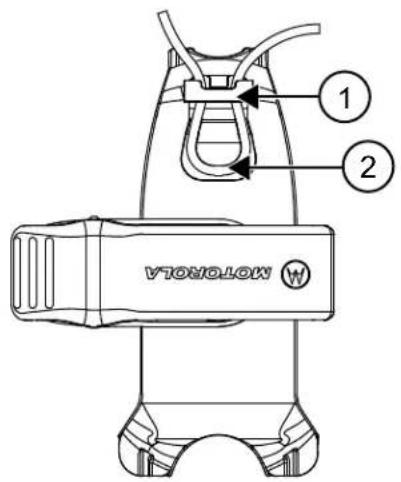

2.5 Insertion et retrait de I'etui avec clip de ceinture pivotant 15

2.6 Transmission et réception 16

2.6.1 Portee de communication 17

2.7 Options du menu 17

2.7.1 Opérations utilisant les paramètres du menu 17

2.8 Selection des canaux 18

2.8.1 Paramétres des canaux par défaut pour CPS 18

2.8.2VoyantsLED 20

2.8.2.1 LED liee au volume 21

2.9 Écoute de canaux 21

2.10 Balayage 21

2.10.1 Balayage des canaux radio. 21

2.11 Balayage en mode direct dynamique 22
2.12 Envoi de tonalités d'applé 22
2.13 Désactivation du son de la radio 22
2.14 Appel de remontée 22

Chapitre 3: Batterie et chargeur 24

3.1 Spécifications des batteries 24

3.2Durée de vie de la batterie 24
3.3 Retrait d'une batterie Li-Ion 24
3.4 Alimentation, adaptateur et chargeur à support 25

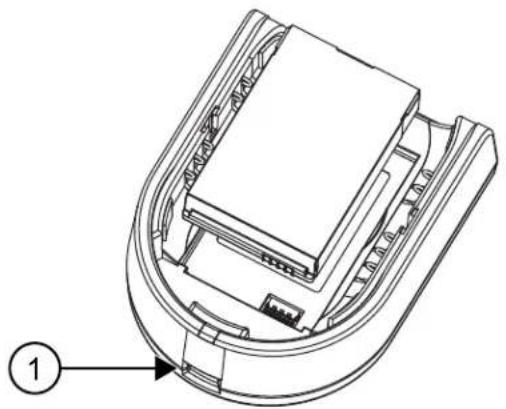

3.5 Batterie autonome 26

3.5.1 Chargement d'une batterie autonome avec le chargeur à support pour unité unique. 27
3.5.2 Chargement d'une batterie autonome avec le chargeur à support pour unités multiples - accessoire en option 27
3.5.3Durée de charge estimée 27

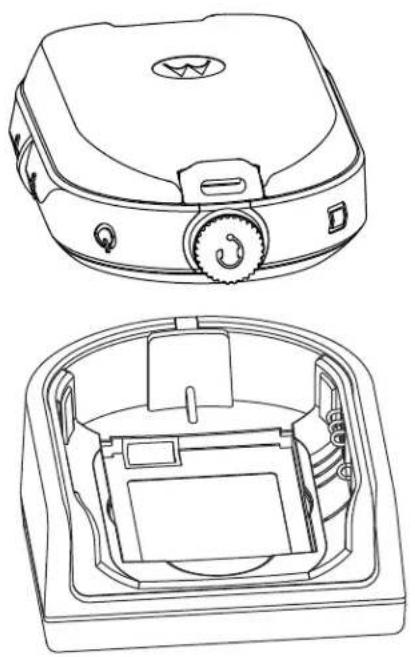

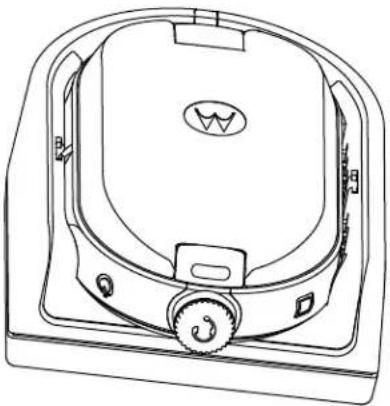

3.6 Chargement de la radio avec le chargeur à support pour unité unique 27

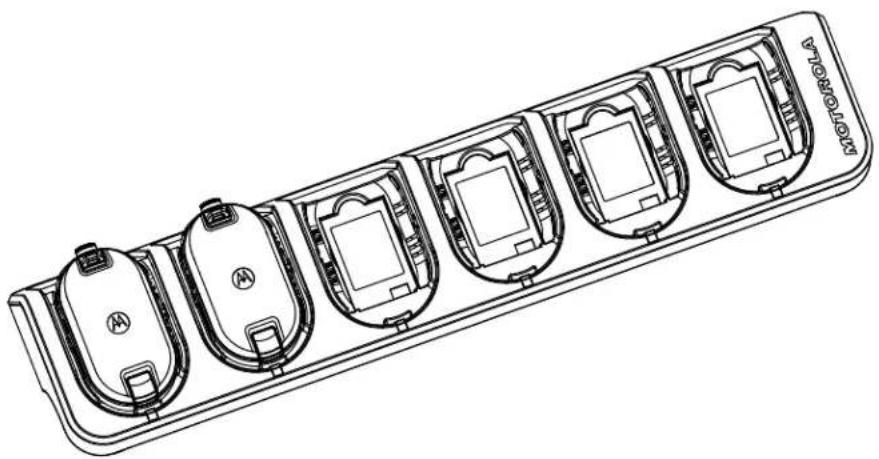

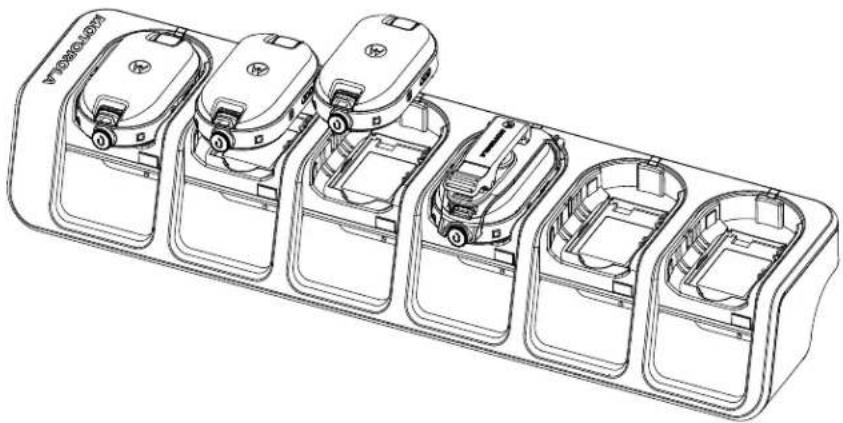

3.7 Chargement avec le chargeur à support pour unités multiples - accessoires en option.... 28
3.8 Voyants LED du chargeur 29
3.9 Vérification de l'etat de la batterie 30

Chapitre 4:Programmation de la radio via CPS. 31

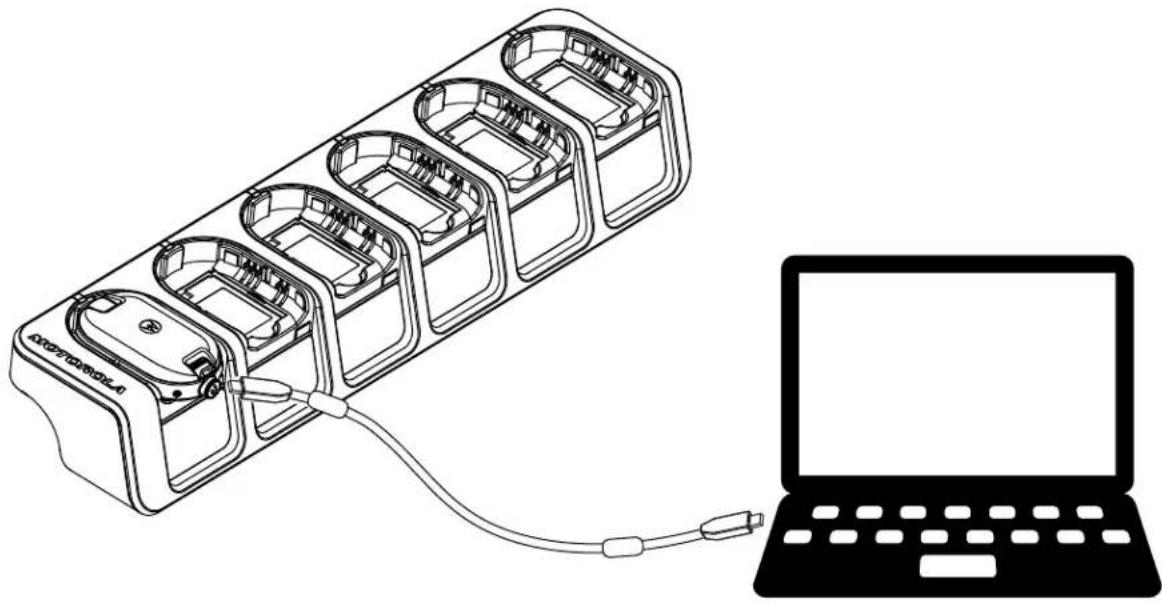

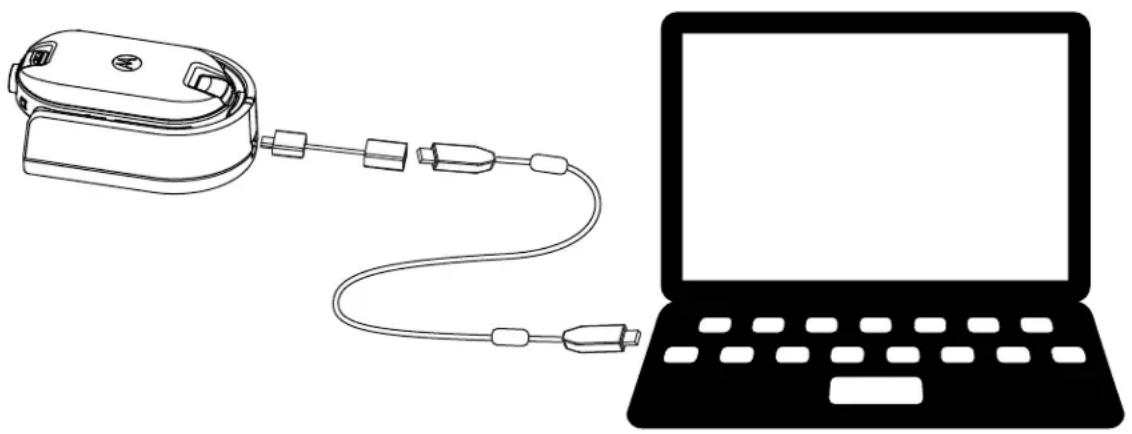

4.1 Programmation de la radio 31
4.2 Paramétres d'usine par défaut 32

Chapitre 5: Clonage de radio. 35

5.1 Clonage des paramètres radio 35
5.2 Clonage de radios à l'aide du cable de clonage 35

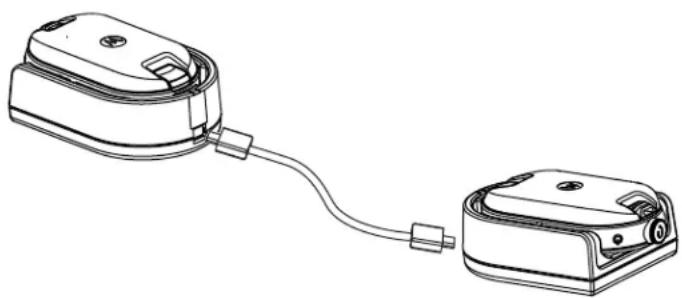

5.3 Clonage de radios à l'aide du chargeur pour unités multiples 36
5.4 Dépannage du mode Clonage 37

Chapitre 6: Configuration avancée de la radio. 38

6.1 Entrée en mode de configuration avancée de la radio 38

Chapitre 7: Dépannage 39

7.1 Symptome et solutions 39

Chapitre 8: Utilisation et entretien 42

Chapitre 9: Tableau des fréquences et codes radio 43

9.1 Lieste des frquence pour les modèle CLP446e 43
9.2FrequencesCLPePLUS 44
9.3 Codes de réduction des interférences CTCSS/DPL 45

Chapitre 10: Garantie limite de Motorola Solutions. 49

10.1 Informations de garantie 49
10.2 V. ÉLÉMENTS NON COUVERTS PAR LA GARANTIE 49

Chapitre 11: Accessoires 50

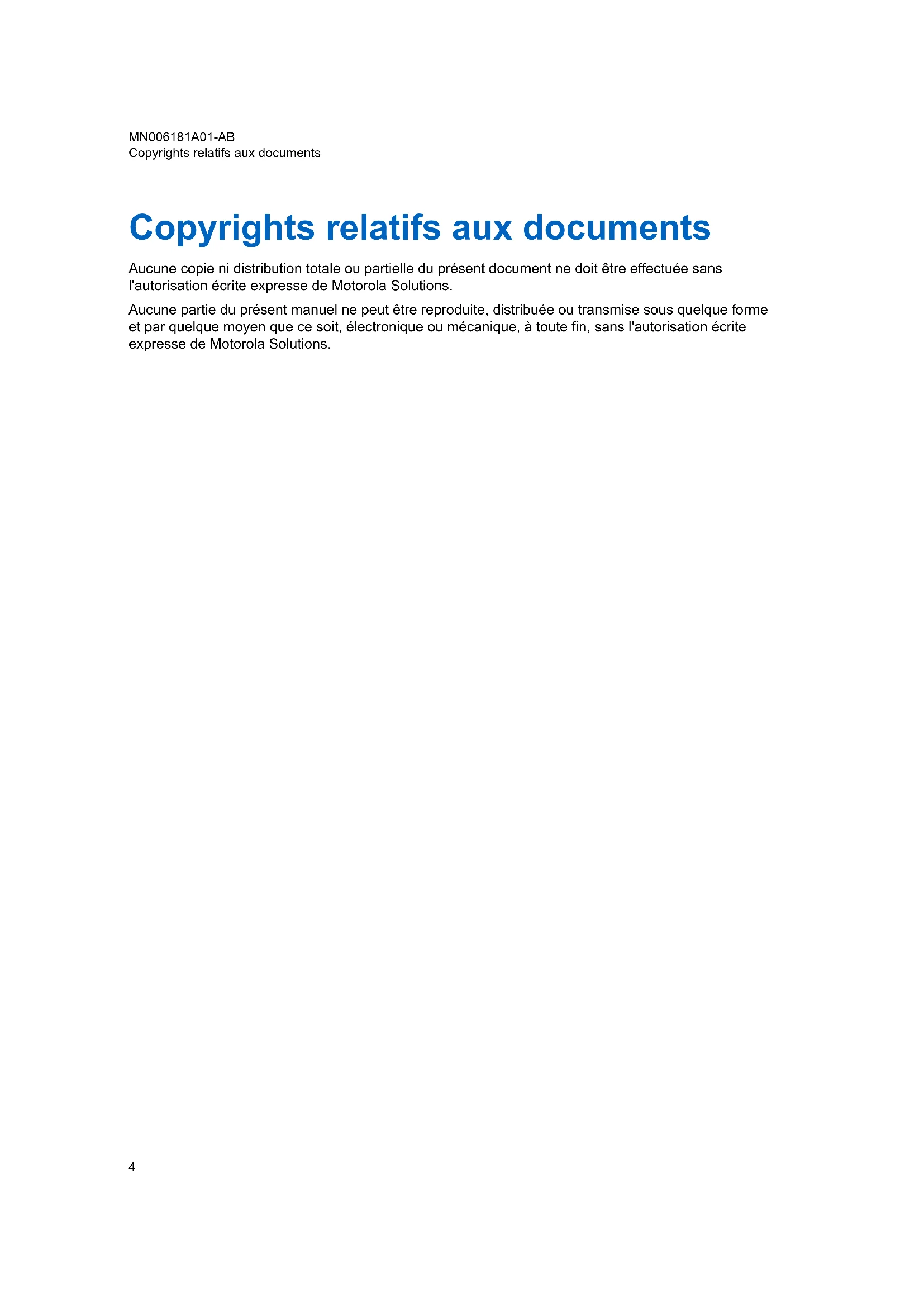

Copyrights relatifs aux documents

Aucune copie ni distribution totale ou partielle du present document ne doit etre effectue sans l'autorisation ecrite expresse de Motorola Solutions.

Aucune partie duprésent manuel ne peut être reproductive, distribuée ou transmise sousquelque forme et parquelque moyen que ce soit, électronique ou mécanique, à toute fin, sans l'autorisation écrite expresse de Motorola Solutions.

Limitation de responsabilité

Les informations continues dans le present document sont étudiées attentivement et sont considérées comme totalement friables. Aucune responsabilité ne peut toute fois être acceptée pour d'eventuelles inexactitudes.

En outre, Motorola Solutions se reserve le droit de modifier tout produit concerné par le présence document, afin d'améliorer la lisibilité, le fonctionnement ou la conception. Motorola Solutions n'accepte aucune responsabilité resultant des applications ou de l'utilisation d'un produit ou circuit décrit dans le présence document et n'inclut aucune licence dans ses droits de brevet ni les droits d'autre nature.

Copyrights relatifs aux logiciels informatiques

Les produits Motorola Solutions décrits dans ce manuel peuvent inclure des programmes informatiques protégés par copyright de Motorola Solutions et stockés dans des mémoires à semiconducteurs ou sur tout autre support. La législation des États-Unis, ainsi que celle d'autres pays, réservent à Motorola Solutions certains droits de copyright exclusifs concernant les programmes informatiques ainsi protégés, incluant sans limitations, le droit exclusif de copier ou de réproduire, sous chaque forme que ce soit, lesdits programmes. En conséquence, il est interdit de copier, réproduire, modifier, faire de l'ingénieur inverse ou distribuer, de chaque manière que ce soit, les programmes informatiques de Motorola Solutions protégés par copyright contenus dans les produits Motorola Solutions décrits dans ce manuel sans l'autorisation expresse et écrite de Motorola Solutions.

En outre, l'acquisition de ces produits Motorola Solutions ne saurait en aucun cas conférer, directement, indirectement ou de toute autre manière, aucune licence, aucun droit d'auteur, brevet ou demande de brevet appartenant à Motorola Solutions, autres que la licence habituelle d'utilisation non exclusive qui découle légalement de la vente du produit.

Informations sur la sécurité des batteries, des chargeurs et des accessoires audio

Ce document contient des consignes d'utilisation et de sécurité importantes. Veuillez les dire attentivement et les conserver pour vous y reférer à l'avenir. Avant d'utiliser le chargeur de batterie, lisez attentivement toutes les instructions et mises en garde sur :

• le chargeur,
• la batterie,
• la radio connectée à la batterie.

1 Pour réduire le risque de blessure, chargez uniquement des batteries rechargeables agréées par Motorola Solutions. La charge d'autres batteries peut entraîner une explosion, des blessures et des dommages.
2 L'utilisation d'accessoires non agreés par Motorola Solutions peut provoquer un incendie, une décharge électrique ou des blessures.
3 Lorsque vous déconnectez le chargeur, tirez sur la prise et non sur le cable d'alimentation afin d'eviter de les endommager.
4 N'utilise pas de rallonge, sauf si nécessaire. L'utilisation d'une rallonge inappropriée peut entrainer un incendie et une décharge électrique. Si vous doivent utiliser une rallonge, veillez à utiliser un cable 18 AWG pour les longueurs de 2 metres (6,5 pieds) maximum et un cable 16 AWG pour les longueurs de 3 metres (9,8 pieds) maximum.
5 N'utilisez pas l'équipment s'il a été cassé ou endommagé de chaque manière que ce soit. Confiez-le à un technicien de maintenance Motorola Solutions/agréé.
6 Ne démontez pas le chargeur; il ne peut pas'être réparé et les pieces de rechange ne sont pas disponibles. Le démontage du chargeur peut entraîner un risque d'électrocution ou d'incendie.
7 Pour éviter tout risque d'électrocution, débranchez le chargeur de la prise secteur avant de tenter d'effectuer toute opération d'entretien ou de nettoyage.

Consignes de sécurité lors du fonctionnement

• Éteignez la radio pendant la charge.
• Le chargeur n'est pas adapté à une utilisation en extérieur. Utilisez-le dans des conditions ou environnements secs uniquement.
• Connectez le chargeur à une source correctement cablee, protégée par un fusible et dont la tension est correcte (uniquement comme indiqué sur le produit).
• Déconnectez le chargeur de la ligne sous tension en retardant la fiche d'alimentation secteur.
• Branchez l'appareil sur une prise de courant proche et facile d'accès.
• Si l'appareil est doté de fusibles, le type et la valeur nominale duuble de remplacement doit correspondre aux specifications indiquées dans les instructions fournies avec cet apparieil.
• La température ambiente maximale autour du bloc d'alimentation ne doit pas dépasser 40^ (104^) .

• La puissance de sortie du bloc d'alimentation ne doit pas dépasser les valeurs indiquées sur l'étiquette située sur la partie inférieure du chargeur.

• Assurez-vous que personne ne puisse marcher ou trabucher sur le cable et que le cable ne puisse être mouillé, endommagé ou tendu.

Sécurité acoustique

ATTENTION:

L'exposition pendant une période prolongée à un fort niveau sonore,quelle qu'en soit la source, peut provoquer des troubles auditifs temporaires ou permanents. Plus le volume de la radio est élevé, plus le trouble auditif peut se produitrapidement. Les troubles auditifs provoqués par des niveaux sonores élevés ne se remarquent parfois pas tout de suite et peuvent s'additionner.

Pour protégé votre audition :

• Utilisez le volume le plus bas possible pour effectuer votre travail.
• Augmentez le volume uniquement si vous étes dans des environnements bruyants.
• Baissez le volume avant de brancher le casque ou l'oreillette.
• Limitez le temps d'utilisation du casque ou de l'oreillette à un volume élevé.
• Si vous ressentez une gène auditive, entendez des sifflements ou si les voix sont étouffées, arrêtez d'écouter votre radio avec le casque ou l'oreillette et faites vérifier votre audition par un médecin.

Normes de sécurité concernant l'exposition aux fréquences radio

Sécurité du produit et conformité d'exposition aux fréquences radio.

ATTENTION:

Avant d'utiliser la radio, lisez les instructions de sécurité presentées dans le livre concernant la sécurité des équipements et l'exposition aux fréquences radio.

ATTENTION!

Cette radio est réservée à un usage professionnel pour des raisons de conformité avec la réglementation FCC sur l'exposition aux fréquences radio. Avant d'utiliser la radio, lisez le guide Sécurité des produits et exposition aux fréquences radio pour les radios professionnelles portatives. Il contient d'importantes instructions de fonctionnement relatives à la sécurité et à l'exposition aux fréquences radio, ainsi que des informations sur le contrôle de conformité aux normes et réglementations applicables.

Pour consulier la liste des antennes, batteries et autres accessoires agrés par Motorola Solutions, visitez le site Web :

http://www.motorolasolutions.com/CLPe

Avis aux utilisateurs

Cet appeareil respecte les regles de la Partie 15 de la reglementation FCC selon les conditions suivantes :

• Cet apparéil ne doit pas provoquer d'interférences nuisibles.

• Cet apparéil doit accepter toutes les interférences reçues, y compris celles susceptibles de causeur un fonctionnement inadéquat.

ATIENION: Tout

Tout changement apporté à cet apparéil non expressément approuvéd par Motorola Solutions peut entraîner la revocation du droit d'utiliser cet apparéil.

Introduction

Ce guide de l'utilisateur explique le fonctionnement de vos radios.

Votre revendeur ou administrateur système peut avoir adapte votre radio à vos besoines spécifiques.

Consultez votre fournisseur ou administrateur système pour en savoir plus.

Voussouspuvezconsultervoirefournisseurouvoireadministrateur systeepourobtenirlesréponsesaux questions suivantes：

• Voiture radio est-elle programmée pour utiliser des canaux conventionnels prédéfiis ?
• Quels boutons ont eté programmés pour acceder à d'autres fonctions?
• Quels accessoires optionnels peuvent répondre à vos besoin?
• Quelles sont les valeurs pratiques pour utiliser la radio et bénéficier de communications efficaces?
• Quelles sont les procédures de maintenance qui peuvent contribuer à prolonger la durée de vie de la radio ?

Contenu de la boîte

Cette section fournit des informations concernant le contenu de la boîte de la radio.

Votre boite contient les produits et manuels suivants :

• une radio professionnelle de la série CLPe
• un étui avec clip de ceinture pivotant
• une batterie Li-lon et un couvercle de batterie
• un chargeur à support avec transformateur 1
• un accessoire audio
• un cache de prise audio
• un guide de démarriage rapide, un livre concernant la sécurité en matière d'exposition aux fréquences radio, une brochure RED

Pour obtaining des informations sur les produits, reportez-vous à la section https://

Ce guide d'utilisateur traite des modeles suivants :

Modèle Bande de fréquences	Puisance d'émission	Compatibilité avec le relais	Nbre de canaux3
CLP446e PMR446 0,5 W Non 16			4
CLPe PLUS UHF 1 W Oui 16

Chapitre 1

Présentation de la radio

Ce chapitre présente les boutons et fonctions de la radio.

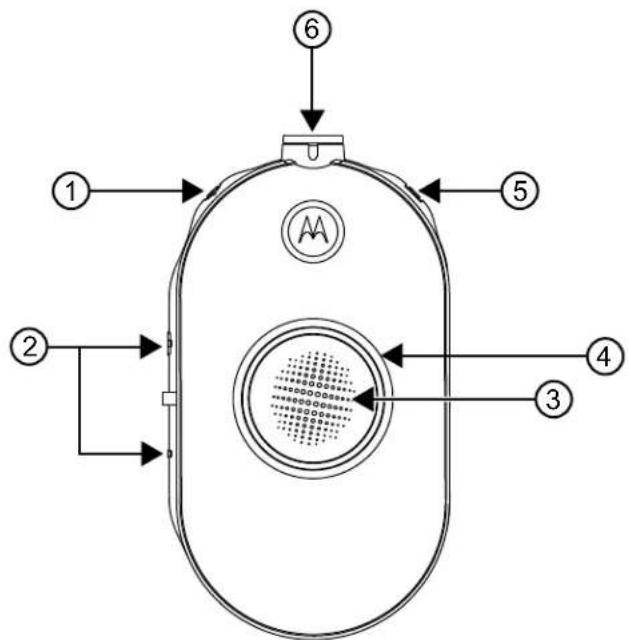

Figure 1: Commandes de la radio

Numéro de l'objet Description
1 Bouton de mise sous tension et de la batterie
2 Contrôle du volume (+/-) et bouton de désactivation du son
3 Bouton PTT (Push-to-Talk)
4 Voyant d'état intelligent en forme d'anneau
5 Bouton Menu
6 Connecteur d'accessoire

Chapitre 2

Mise en route

Cette section vous aide à vous familiariser avec le fonctionnement de base de la radio.

2.1

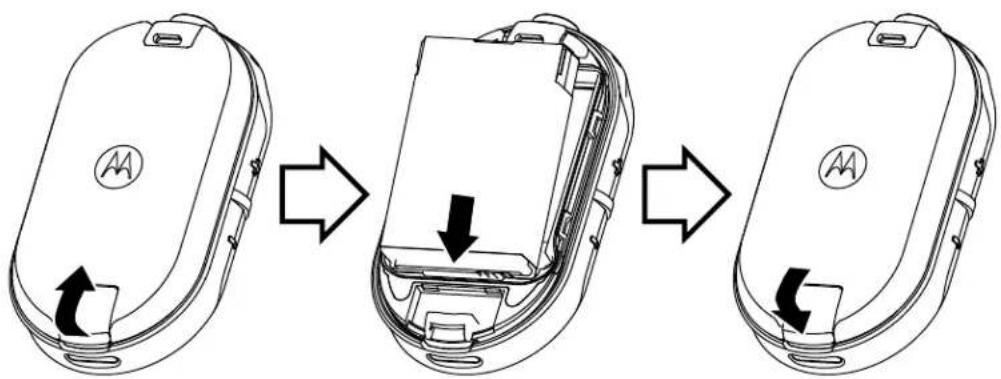

Installation de la batterie

Procedure:

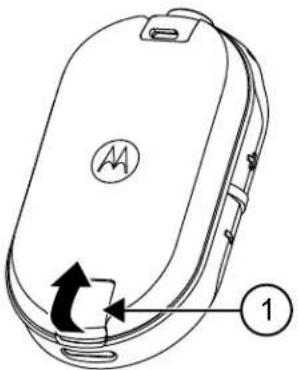

1 Au bas du couvercle de la batterie, soulevez le loquet et retirez le couvercle de la batterie de la radio.
2 Alignez les contacts de la batterie avec les languettes du compartment de batterie.
3 Inserez l'extrémité dans les contacts de la batterie avant d'appuyer sur la batterie pour la fixer.
4 Placez le couvercle de la batterie sur la radio et poussez le loquet vers le bas pour verrouiller le couvercle de la batterie.

Figure 2: Installation de la batterie

2.2

Connexion d'un accessoire audio filaire

Préquis :

Eteignez la radio.

Procedure:

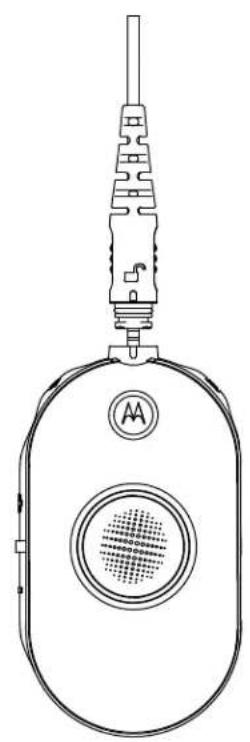

1 Branchez l'accessoire audio sur la radio en vous assurant que I'icone Deverrouiller de l'accessoire audio soit situé vers l'avant de la radio.

Veillez à ce que le voyant de l'accessoire audio et celui de la radio soient alignés.

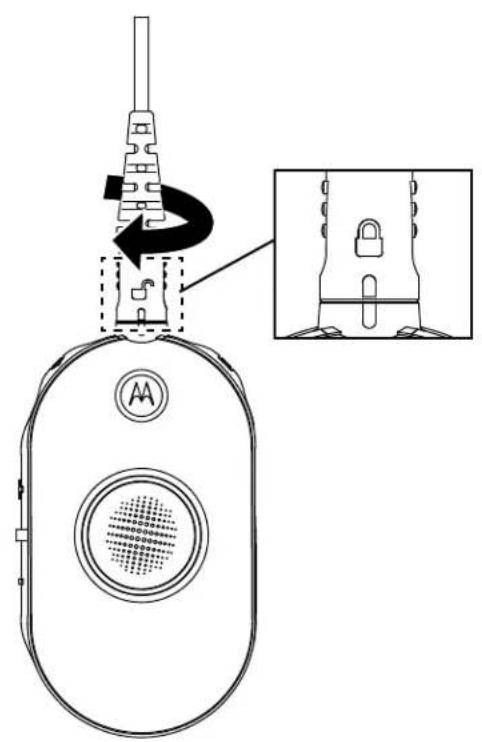

2 Tournez la prise de l'accessoire audio jusqu'à ce que l'icone Verrouiller de la prise soit orientée vers l'avant de la radio et que les voyants soient alignés.

Figure 3: Connexion d'un accessoire audio filaire

3 Allumez la radio.

4 Appuyez sur le bouton Etat de la batterie, Menu ou Contrôle du volume pour vérifier l'audio par le biais de l'accessoire audio.

Tableau 1: Configuration de la LED du haut si l'accessoire audio filaire n'est pas connecté ou débranché

Mode utilisé État de la LÉD Couleur
Mèttez la radio sous tension sans accessoire audio branché à cette dernière.	Bleu fixe
Mode utilisé État de la LED Couleur
Accessoire audio retirené alors que la radio est activée.	Clignotements rouge/violettant qu'un accessoire audio est branché.

REMARQUE:

Abaissez le volume de la radio avant de placer l'accessoire audio dans ou pres de votre oreille.

Les radios de la série CLP proposent divers accessoires audio. Pour afficher une liste détaillée des accessoires audio, consultez la section http://www.motorolasolutions.com/CLPe pour obtenir des informations sur les accessoires agrés.

2.3

Activation/désactivation de la radio

Procedure:

1 Pour activer la radio, appuyez de manière prolongée sur les boutons Alimentation et Batterie jusqu'à ce que vous entendiez une tonalité courte et que le voyant d'etat intelligent en forme d'anneau s'allume.
2 Pour désactiver la radio, appuyez de manière prolongée sur les boutons Alimentation et Batterie jusqu'à ce que vous entendiez une tonalité courte et que le voyant d'etat intelligent en forme d'anneau clignote une fois.

2.4

Réglage du volume

Procedure:

1 Pour augmenter le volume, appuyez sur le bouton (+).

REMARQUE:

La radio dispose de 15 niveaux de volume.

2 Pour réduire le volume, appuyez sur le bouton de volume (-).

2.5

Insertion et retrait de l'étui avec clip de ceinture pivotant

Les radios offrent divers accessoires de transport souds. Pour connaître la liste des accessoires approuvés de Motorola Solutions, consultez http://www.motorolasolutions.com/CLPe.

Procedure:

1 Pour insérer la radio dans son etui, procedez comme suit :

a Faites glisser le bas de la radio dans l'étui.
b Clipsez la partie supérieure de l'etui dans la radio autour du connecteur d'accessoire.

2 Pour sortir la radio de l'étui, tirez sur la languette supérieure ou inférieure et extrayez la radio de l'étui.
3 Formez une petite boucle avec le cordon et passes le cordon dans la coullese. Inserez le cordon dans la rainure en forme de U et tirez fermement pour fixer le cordon.

Figure 4: un étui avec clip de ceinture pivotant

Numéro de l'objet Description
1 Coulisse
2 Rainure en forme de U

4 Tournez le clip de ceinture dans la position requise.

2.6

Transmission et réception

Procedure:

1 Pour émettre des appeals, effectuez l'une des actions suivantes :

• À l'avant de la radio, appuyez sur le bouton PTT et maintenez-le enforcé.
• Appuyez de manière prolongée sur le bouton PTT situé sur l'accessoire audio filaire muni d'un bouton PTT intégré.

2 Parlez clairément dans le microphone situé sur l'accessoire audio.

3 Relâchez le bouton PTT pour écouter votre interlocuteur.
4 Pour receivevoir des appels, écoutez via l'oreillette et appuyez sur le bouton PTT pour répondre.

2.6.1

Portée de communication

Tableau 2: Portée de communication

Modèle Application Plage	(couverture typique)	Plage
CLP446e Unité à unité Jusqu'à	6 niveaux	Jusqu'à 7 400 m2(80 000 pieds2)
CLPe PLUS Unité à unité Jusqu'à	10 niveaux	Jusqu'à 9 200 m2(100 000 pieds2)
	Avec relatais Jusqu'à	20 niveaux

2.7

Options du menu

Procedure :

1 Pour naviguer dans le menu Paramètres, appuyez sur le bouton Menu.
2 Pour quitter le menu, appuyez brievement sur le bouton PTT ou attendez pendant trois secondes.

2.7.1

Opérations utilisant les paramètres du menu

Cette section explique les opérations utilisant les paramètres du menu.

REMARQUE:

Il n'est pas nécessaire d'attendre que l'invite vocale soit terminée pour continuer en appuyant sur le bouton suivant.

Si vous étés en mode Menu, appuyez brièvement sur le bouton PTT ou attendez 3 secondes pour quitter le menu.

Procedure :

1 Changement de canal :

a Appuyez sur le bouton Menu pour acceder à Canal.
b Appuyez sur le bouton (+) ou (-) pour changer de canal.

2 Accès au mode Écoute :

a Appuyez sur le bouton Menu pour acceder à Écoute.
b Appuyez sur le bouton (+) pour activer l'écoute ou sur le bouton (-) pour la désactiver.

3 Accès au mode Balayage :

a Appuyez sur le bouton Menu pour acceder à Balayage.
b Appuyez sur le bouton (+) pour activer le balayage ou sur le bouton (-) pour le désactiver.

4 Envoi d'une tonalité d'appe! :

a Appuyez sur le bouton Menu pour acceder à Tonalité d'appeil.
b Appuyez sur le bouton (+) ou (-) pour envoyer une tonalité d'appeil.

Activé via Customer Programming Software (CPS, logiciel de programmation client).

2.8

Sélection des canaux

Procedure:

1 Appuyez sur le bouton Menu.

Vousetendez une invite vocale pour changer de canal en appuyant sur le bouton (+) ou (-) .

2 Sélectionnez le canal requis.

La LED signale la couleur du nouveau canal.

3 Soit vous appuyez sur le bouton PTT pour confirmer, soit le canal est activé après trois secondes de mise en attente.

2.8.1

Paramètres des canaux par défaut pour CPS

Le tableau déscrit les paramètres des canaux par défaut pour Customer Programming Software (CPS, logiciel de programmation client).

Tableau 3: Paramètres des canaux pour CPS

CLP446e5 Modèles et modèles CLPe PLUS
Canal État de la LED Couleur
1 Rouge
2 Vert
3 Jaune
4 Bleu
5 Violet
6 Blanc
7 Bleu clair
8 Orange
9 Rouge		Blanc
10 Vert		Blanc
11 Jaune		Blanc
12 Bleu		Blanc
13 Violet		Blanc
14 Blanc		Blanc
15 Bleu clair		Blanc
16 Orange		Blanc
REMARQUE: Les canaux 9 à 16 sont activités via la configuration de Customer Programming Software (CPS, logiciel de programmation client).

2.8.2

Voyants LED

Fonction Voyant LED
Mode Surveillance Fixe par couleur de	canal.
Tonalité d'appel Momentanément fixe	par couleur de canal.
Balayage Parcourt l'anneau dans le se	ns des aiguilles d'une montre avec une LED qui s'allume simultanément. La couleur de la LED change dans l'encoche supérieure, lorsque chaque cycle est terminé.
Allumer/éteindre La LED rouge du haut	et la LED blanche restante s'allument brièvement.
Configuration avancée de la radio Vert	clignotant.
Signaux de la prise audio La LED clign	ote en bleu lorsqu'il n'y a peu accèsoirs lors de la mise sous tension. La LED clignote alternatively et rapidement en rouge et en violet lorsqu'un accessoire est débranché.

2.8.2.1

LED liée au volume

Lorsque le volume est augmente, la LED duvoyant d'etat intelligent en forme d'anneau s'allume dans le sens des aiguilles d'une montre, de la partie inférieure gauche à la partie inférieure droite de l'anneau de la LED.

Les éléments suivants correspondant aux trois niveaux de luminosité de LED pour chaque LED lorsqu'el'volume est augmenté:

• Sombre
  Moyen
  Luminosite maximale

2.9

Écoute de canaux

Procedure:

1 Pour activer le mode de selection Écoute, appuyez sur le bouton Menu et accédez à Sélection Écoute.

Si I'ecoute est desactivée, vous entendez une invite vocale pour activer le mode Écoute en appuyant sur le bouton + ou -.

2 Appuyez sur le bouton + ou - pour activer ou désactiver le mode Écoute.
Lorsque l'écoute est activée, vous entendez des interférences statiques si aucune activités n'est presente ou de l'audio s'il y a une activités sur le canal.
3 Pour enclencher le mode Écoute, activez l'écoute via le menu et laissez le menu expirer automatiquement.
4 Pour quitter le mode Écoute, appuyez sur le bouton PTT.

2.10

Balayage

Vous pouvez balayer jusqu'à 16 canaux sur les modèles CLP446e et CLPe PLUS.

Lorsque la radio détecte une activité, elle cesse son balayage et s'enclenche sur le canal actif. Cela vous permet d'écouter et de parler à une personne qui émet sans changer de canal.

2.10.1

Balayage des canaux radio

Procedure:

1 Pour acceder au mode Balayage, appuyez sur le bouton Menu.

Si le balayage est désacté, vous entendez une invite vocale pour activer le balayage en appuyant sur le bouton + ou -.

2 Pour activer le balayage, appuyez sur le bouton + ou -

Lorsque le balayage est activé, vous entendez une invite vocale pour désactiver le balayage en appuyant sur le bouton + ou -.

3 Pour désactiver le balayage, appuyez sur le bouton + ou -

2.11

Balayage en mode direct dynamique

Cette fonction optimise la couverture de communication pour un relais sur site activé sur des systèmes de radio professionnelle.

Un balayage en mode direct dynamique est activé sur un canal de relais par le biais de Customer Programming Software (CPS, logiciel de programmation client). La fonction donne à la radio la possibilité de balayer les fréquences de transmission et de réception d'un canal de relais.

REMARQUE:

La fonction a une plus grande priorité que le mode Balayage. Si le balayage en mode direct dynamique et le balayage sont activés sur le canal d'accueil, la radio peut alors uniquement prendre en charge le balayage en mode direct dynamique. Cette fonction est uniquement disponible sur le modele CLPe PLUS.

2.12

Envoi de tonalités d'essay

Procedure:

1 Pour acceder à Tonalité d'appoint, appuyez sur le bouton Menu.
2 Pour transmettre une tonalité d'appel sélectionnée, appuyez sur le bouton + ou -.

REMARQUE:

Six tonalités d'applé sont disponibles.

Cette fonction est activée via Customer Programming Software (CPS, logiciel de programmation client).

2.13

Désactivation du son de la radio

Le paramètre Volume du casque « Silencieux » est configuré via Customer Programming Software (CPS, logiciel de programmation client).

Procedure:

1 Afin de réduire le volume ou de désactiver le son du casque, maintenez enforcé le bouton + ou -.

Vousetendez une invite vocale de « désactivation du son » provenant de la radio.

2 Pour réactiver le son du casque, appuyez sur n'importequel bouton.

Vousetendez une invite vocale de « réactivation du son » provenant de la radio.

2.14

Appel de remontée

La fonction Appel de remontée vous permet de basculer vers le canal d'appoint de remontée et d'envoyer une tonalité d'appoint sur le canal d'appoint de remontée.

Pour activer la fonction Appel de remontée, le canal d'appel de remontée doit être configuré dans Customer Programming Software (CPS, logiciel de programmation client). Une pression longue sur le bouton Menu active la fonction Appel de remontée et envoie automatiquement une tonalité d'appoint de remontée sur le canal d'appoint de remontée. La durée de mise en attente d'appoint de remontée commence après que chaque appel se termine. La radio reste en mode Durée de mise en attente d'appoint de remontée pour une période prédéfinie. L'appoint de remontée se termine lorsque la durée de

mise en attente expire et que la radio returne au canal precedent. La durée de mise en attente est configurée via CPS.

Appuyer sur le bouton PTT pendant la durée de mise en attente d'appoint de remontée vous permet de parler sur le canal. La durée de mise en attente d'appoint de remontée redémarre après la fin de l'appoint vocal et vous pouvez alors receivevoir des appeals provenant d'autres radios sur le canal d'appoint de remontée.

Votre radio suit le comportement du canal selectionné à l'exception de la tonalité d'appeil et aucuneannounce de canal n'est émise lorsque l'utilisateur bascule vers le canal d'appeil de remontée. La tonalité d'appeil est configurée dans CPS en selectionnant une des six tonalités d'appeil.

Pour quitter le canal d'applé de remontée avant l'expiration de la durée d'attente, appuyez brièvement sur le bouton Activé, Désactifé, ou Menu, ou appuyez longuement sur le bouton Alimentation.

Chapitre 3

Batterie et chargeur

Ce chapitre déscrit la fonction de la batterie et du chargeur pour la radio.

3.1

Specifications des batteries

La radio est équipée d'une batterie Li-ion rechargeable. Pour garantir une capacité et des performances optimes, la batterie doit être chargée avant la première utilisation.

L'autonomie de la batterie est déterminée par plusieurs facteurs. Les principaux sont la surcharge des batteries et la profondeur de décharge moyenne à chaque cycle. Généralement, une surcharge et décharge moyennes importantes diminuents le nombre de cycles de la batterie. Par exemple, une batterie surchargeée et déchargeée à 100% plusieurs fois par jour dure moins de cycles qu'une batterie soumise à moins de surcharges et qui se décharge de 50% par jour. Une batterie soumise à un nombre minimal de surcharges et à une décharge moyenne de 25% dure encore plus longtemps.

Les batteries Motorola Solutions sont spécialement conçues pour être utilisées avec un chargeur Motorola Solutions et inversement. La charge de batteries avec un apparéil autre que Motorola Solutions peut endommager les batteries et annuler leur garantie. Maintenez autant que possible la température de la batterie à 25^ ( 77^ ) (température ambiente). Charger une batterie froide (moins de 10^ , [50^] ) peut entraîner une fuite d'électrolytes et une défaillance de la batterie. Charger une batterie chaude (plus de 35^ , [95^] ) réduit la capacité de décharge, affectant les performances de la radio. Les chargeurs de batterie rapides Motorola Solutions contennent un circuit de détention de la température pour vérifier que les batteries sontChargees selon les limites de température.

3.2

Durée de vie de la batterie

Le tableau suivant indique la durée de vie de la batterie basée sur 5% de transmission, 5% de réception et 90% de veille (cycle de fonctionnement standard).

Tableau 4: Durée de vie estimée de la batterie

Modèle Durée de vie estimée de la batterie
CLP446e 20 heures
CLPe PLUS 18 heures

3.3

Retrait d'une batterie Li-lon

Préquis :

Assurez-vous que la radio est eteinte.

Procedure:

1 Au bas du couvercle de la batterie, soulevez le loquet et retirez le couvercle de la batterie de la radio.
2 Enlevez la batterie de la radio.

Figure 5: Retrait de la batterie

Numéro de l'objet Description
1 Loquet de la batterie

3.4

Alimentation, adaptateur et chargeur à support

La radio est fournie avec un chargeur à support muni d'un transformateur.

REMARQUE:

Applicable uniquement aux modeles non presentes dans un emballage collectif.

Pour obtenir des informations sur les accessoires, reportez-vous à la section Accessoires à la page 50.

Figure 6: Alimentation, adaptateur et chargeur à support

3.5

Batterie autonome

La batterie peut etre chargée en tant que batterie autonome.

La batterie est chargée par le biais d'un chargeur pour unité unique ou d'un chargeur pour unités multiples.

REMARQUE: Lors de l'acquisition de chargeurs ou de blocs d'alimentation supplémentaires, assurez-vous de disposer des ensembles bloc d'alimentation-chargeur à support appropriés. Pour plus d'informations sur les accessoires, reportez-vous à la section Accessoires à la page 50.

Figure 7: Batterie autonome

Numero de l'objet Description
1 Port micro-USB

3.5.1

Chargement d'une batterie autonome avec le chargeur à support pour unité unique

Procedure:

1 Pour charger la batterie, inserez le connecteur d'alimentation dans le port USB (Universal Serial Bus) situé à l'avant du chargeur à support.
2 Branchez le cordon d'alimentation à une prise secteur appropriée.
3 Insérez la batterie dans le support, la face interne de la batterie vers l'avant du chargeur. Reportez-vous à la section Batterie autonome à la page 26.
4 Veilz a ce que les encoches de la batterie soient correctement enclenchees dans le chargeur.

3.5.2

Chargement d'une batterie autonome avec le chargeur à support pour unités multiples - accessoire en option

Procedure:

1 Placez le chargeur sur une surface plane ou fixez-le au mur.
2 Insérez le cordon d'alimentation dans la prise du chargeur pour unités multiples.
3 Branchez le cordon à une prise secteur, puis au chargeur.
4 Insérez la batterie dans le compartment de charge, la face interne de la batterie vers l'avant du chargeur.
5 Veilz a ce que les encoches de la batterie soient correctement enclenchees dans le chargeur.

3.5.3

Durée de charge estimée

Les tableaux suivants presentent la durée de charge estimée de la batterie.

Tableau 5:Durée de charge estimée

Solution de charge Batterie Li-Ion standard
Chargeur pour unité unique 5,5 heures
Chargeur pour unités multiples 4 heures

3.6

Chargement de la radio avec le chargeur à support pour unité unique

Procedure:

1 Placez le chargeur à support pour unité unique sur une surface plane.

2 Insérez le connecteur du bloc d'alimentation dans le port micro USB situé à l'avant du chargeur à support.
3 Branchez le cordon d'alimentation ajustat a une prise secteur appropriée.
4 Inserez dans le support la radio munie d'une batterie, face vers le bas, en vous assurant que les contacts de charge sur le chargeur sont alignés avec les contacts de la radio.

Figure 8:Chargement de la radio

REMARQUE:

Lors du chargement d'une batterie fixée à la radio, veilles à eteindre la radio. Vous pouvez configurer la radio pour qu'elle s'eteigne automatiquement lorsque la radio est insereed dans le chargeur, par le biais de Customer Programming Software (CPS, logiciel de programmation client).

3.7

Chargement avec le chargeur à support pour unités multiples - accessoires en option

Le chargeur pour unités multiples permet de charger jusqu'à six radios. Chacun des six compartments de recharge peut accueillir une radio avec batterie installée. Le chargeur pour unités multiples est équipé de comportiments de rangement pour casques.

Procedure:

1 Placez le chargeur sur une surface plane ou fixez-le au mur.
2 Insérez le cordon d'alimentation dans la prise du chargeur pour unités multiples.
3 Branchez le cordon à une prise secteur, puis au chargeur.
4 Eteignez la radio.

REMARQUE:

Lors du chargement d'une batterie fixée à la radio, veillez à ce que la radio soit éteinte. Vous pouvez configurer la radio pour qu'elle s'éteigne automatiquement lorsque la radio est insérée dans le chargeur, par le biais de Customer Programming Software (CPS, logiciel de programmation client).

5 Insérez la radio face vers le bas avec la batterie installée dans le compartment de chargement, en veillant à ce que les contacts de la radio soient alignés avec les contacts du chargeur pour unités multiples.

REMARQUE:

La batterie peut etre chargee en utilisant le logement sur la surface plane du boitier de chargement.

Figure 9:Chargement des radios

3.8

Voyants LED du chargeur

Dans le chargeur à support, le compartment de charge de la radio dispose d'un chargeur à LED. Sur le chargeur pour unités multiples, chacun des six compartments de charge dispose d'une LED.

REMARQUE:

Vouss pouvez cloner jusqu'à deux radios source et deux radios cible en utilisant un chargeur pour unités multiples. Pour plus d'informations sur le clonage, reportez-vous à la section Clonage de radio à la page 35.

Pour obtenir des informations sur le numero de reference, reportez-vous à la section Accessoires à la page 50.

Tableau 6: Voyant LED du chargeur

État Voyant LED
Batterie en chargement Rouge fixe	e	●
Niveau de charge de la batterie : complètement chargée	Vert fixe	●
Batterie défectueuse6	Rouge clignotant	●

3.9

Vérification de l'etat de la batterie

Procedure:

Appuyez brièvement sur les boutons Alimentation et Batterie et relâchez-les.

Les fonctions duvoyant d'etat intelligent en forme d'anneau et du fonctionnement à assistance vocale affichent l'etat de la batterie de la radio.

Tableau 7: État de la batterie

Niveau de batterie Voyant LED Couleur
Élevé (50 à 100 %) Vert
Moyen (20 à 50 %) Jaune
Faible (3 à 20 %) Rouge
Critique (0 à 3 %) Rouge clignquant

La radio revient à la couleur du canal actuel après avoir indiqué l'etat de la batterie.

Chapitre 4

Programming de la radio via CPS

Voussouspuezprogrammer ou modifier les fonctions de voire radio enutilisant Customer Programming Software (CPS,logiciel de programmation client) et le cable de programmation CPS.

Le logiciel CPS est disponible gratuite en tant que logiciel téléchargeable base sur le Web à l'adresse http://www.motorolasolutions.com/CLPe.

4.1

Programmation de la radio

Préquis :

Installez Customer Programming Software (CPS, logiciel de programmation client) sur votre ordinateur.

Assurez-vous que la radio est allumée.

Procedure:

1 Connectez la radio en utilisant le chargeur à support ou le compartment de charge étiqueté PROG sur le chargeur pour unités multiples et un cable de programmation CPS⁷

Figure 10: Programming de la radio via un chargeur pour unité unique

Figure 11: Programmation de la radio via un chargeur pour unités multiples

2 Définissez le commutateur du cable sur Analogue.
3 Une fois la radio connectee, ouvre le logiciel CPS et selectionnez Lecture sur la barre d'outils pour acceder au profil de la radio.

Voussoupiezmodifierlesparametresgénéraux,audio,du menu,descauwx,de la listede balayage,des codesPL/DPLpersonnalisés etselectionner des fréquences etdes codes PL/DPL sur chaque canal.

4 Pour enregistrer les paramétres, Sélectionnez Écrire sur la radio dans la barre d'outils.

REMARQUE:

Pour plus d'informations sur le logiciel CPS, reportez-vous au menu Aide dans CPS.

4.2

Paramètres d'usine par défaut

Votreradioestprogrammee enusine selon les parametres suivants:

Tableau 8: CLP446e par défaut

Numéro du canal Paramètres de fréquence (MHz)	Valeur du code (Hz)	Bande passante (kHz)
1 446,00625 67,0 12,5
2 446,01875
3 446,03125
4 445,04375
5 446,05625
6 446,06875
7 446,08125
8 446,09375

Tableau 9: 8 canaux/fréquences supplémentaires de CLP446e par le biais de CPS

Numéro du canal Paramètres de fréquence (MHz)	Valeur du code (Hz)	nde passante (kHz)
9 446,00625 DPL754 12	5
10 446,01875
11 446,03125
12 445,04375
13 446,05625
14 446,06875
15 446,08125
16 446,09375

REMARQUE:

Limits à 8 canaux par la loi en Russie. Reportez-vous au guide de l'utilisateur. Seules les fréquences analogiques de 446,0 à 446,1 MHz sont disponibles par défaut. Les fréquences analogiques de 446,1 à 446,2 MHz doivent être utilisées uniquement dans les pays où ces fréquences sont autorisées par les autorités gouvernementales.

Tableau 10: CLPe PLUS

Numéro du canal Paramètres de fréquence (MHz)	Valeur du code (Hz)	Bande passante (kHz)
1 464,55 67,0 12,5
2 467,925
3 467,85
4 467,875
5 461,0625
6 461,1125
7 461,1625
8 461,2125

Tableau 11: 8 canaux/fréquences supplémentaires de CLPe PLUS

Numéro du canal Pararètés de fréquence (MHz)	Valeur du code (Hz)	Bande passante (kHz)
9 461,2625 67,0 12,5
10 461,3125

Numéro du canal Paramètres de fréquence (MHz)	Valeur du code (Hz) Bande passante (kHz)
11 461,3625
12 462,7875
13 462,8375
14 462,8875
15 464,4875
16 464,5375

Chapitre 5

Clonage de radio

Cette fonction vous permet de cloner les paramètres radio d'une radio à une autre.

5.1

Clonage des paramètres radio

Vou puez copier les parametes radio de la source vers une autre radio.

Yououpouzeutiliserl'undeschargeurs pourunitéetcablesdeclonagesuivants：

• Kit de chargeur pour unité unique de la série CLP, reférence IXPN4028_ 8 et kit de cable de clonage de la série CLP, reférence HKKN4028_(accessoire en option).
• Kit de chargeur pour unités multiples, référence IXPN4029_ (accessoire en option)

Le chargeur pour unités multiples n'a pas à été branché pour le clonage, mais les deux radios doivent avoir des batteries chargées.

5.2

Clonage de radios à l'aide du cable de clonage

Préquis :

• Une batterie entierement chargée sur chacune des radios.
• Deux kits de chargeur pour unité unique.
• Les deux radios sont éteintes.
• Radio source: radio à cloner.
• Radio cible : radio dans laquelle la configuration de la radio source doit être copiee.

Une radio programmée avec les fréquences étendues (446,00625 MHz à 446,19375 MHz) ne prend pas en charge le clonage des anciennes radios à huit fréquences.

Figure 12: Clonage de la radio via un chargeur pour unité unique

Procedure:

1 Debranche tous les cables (teils que les cables d'alimentation ou micro-USB) des chargeurs pour unité unique.

2 Branchez une extrémité du micro-USB du cable de clonage à un chargeur pour unité unique et branchez l'autre extrémité au deuxième chargeur pour unité unique.

REMARQUE:

Vérifiez que le commutateur sur le cable de clonage est défini sur Legacy.

Pendant le processus de clonage, les chargeurs pour unité unique ne sont pas mis sous tension. Les batteries ne peuvent pas etre chargées. Une communication de données est etablie entre les deux radios.

3 Allumez la radio cible et place-la dans l'un des chargeurs pour unité unique.
4 Pour alimenter la radio source, maintenez enfoncés le bouton PTT et le bouton - simultanément, tout en allumant la radio, jusqu'à ce que vous entendiez la tonalité de clonage.
5 Pour démarrer le processus de clonage, placez la radio source dans son chargeur pour unité unique avec un accessoire audio, puis appuyez sur le bouton Menu et relâchez-le.

En cas de réussite, la radio source émet une tonalité de signal positif (« gazouillis »).

Dans le cas contraire, la radio source émet une tonalité de signal d'échec (« boum »).

La tonalité retentit pendant cinq secondes au maximum.

6 Éteignez et rallumez les radios pour qu'elles soient en mode Utilisateur, en quittant le mode Clone lors de la fin du processus de clonage.

REMARQUE:

Lorsque la radio est en mode Clone, la fonction Extinction automatique n'est pas applicable.

5.3

Clonage de radios à l'aide du chargeur pour unités multiples

Préquis :

• Une batterie entierement chargée sur chacune des radios.
• Chargeur pour unités multiples de la série CLP
• Les deux radios sont éteintes.
• Radio source: radio à cloner.
• Radio cible : radio dans laquelle la configuration de la radio source doit être copiee.

Procedure:

1 Pourmettre la radio source en mode Clone,maintenez enfoncés simultanement le bouton PTT et le bouton - de la radio source, tout en allumant la radio, jusqu'ac que vous entendiez la tonalite de clonage.
2 Placez la radio source dans l'un des compartments de charge étiqueté CLONE.
3 Allumez la radio cible et place-la dans le compartment de charge pour le couplage, étiquete CLONE, et demarrer le processus de clonage.
4 Pour démarrer le processus de clonage, appuyez sur le bouton Menu situé sur la radio source. La radio source émet la tonalité de démarrage de clonage.
5 Pour allumer la radio, éteignez et rallumez les radios lorsque le processus de clonage est terminé.
6 Pour cloner une autre radio, repétez les étapes étape 3 à étape 5.
7 Pour quitter le mode Clone sur la radio source, éteignez la radio.

Figure 13: Clonage de la radio via un chargeur pour unités multiples

5.4

Dépannage du mode Clonage

Quand et ou l'utiliser :

La voix de la radio la tonalité de signal d'échec (« boum ») pour indiquer que le processus de clonage a échoué. En cas d'échec du clonage, suivez chacune des étapes ci-dessous avant d'essayer de relancer le processus de clonage.

Procedure:

1 Veillez à ce que les batteries des deux radios soient totalment chargees et insérées correctement sur la radio.
2 Vérifiez la connexion du cable de clonage sur les deux chargeurs pour unité unique.
3 Assurez-vous qu'il n'y ait aucun débris sur le plateau de chargement ou sur les contacts radio et que le contact radio touche fermement le contact du chargeur pour unité unique ou du chargeur pour unités multiples.
4 Assurez-vous que la radio cible est allumée.
5 Assurez-vous que la radio source est en mode Clonage.
6 Assurez-vous que les deux radios sont sur la même bande de fréquences, la même région et la même puissance de transmission.

REMARQUE:

Ce cable de clonage est conçu uniquement pour fonctionner avec des chargeurs pour unité unique Motorola Solutions compatibles.

Lors de la commande du kit de cable de clonage, reportez-vous à la reférence HKKN4028_. Pour obtenir plus d'informations sur les accessoires, reportez-vous à la section Accessoires à la page 50.

Chapitre 6

Configuration avancée de la radio

La configuration avancée de la radio vous permet de configurer les paramétres à partir d'une liste préprogrammée, sans avoir recours à un ordinateur.

Le mode de configuration avancée vous permet de personnelier les paramétres suivants :

• Canaux
• Fréquences
• codes (CTCC/DPL)

La fonction Frequences vous permet de selectionner les fréquences pour chaque canal. La fonction Codes vous permet de réduire les interférences en vous fournissant un besoin de combinaisons de codes qui filtront les bruits statiques, les bruits de fond et les messages non souhaités.

6.1

Entrée en mode de configuration avancée de la radio

Préquis :

Eteignez la radio.

Procedure:

1 Appuyez simultanément sur les boutons PTT, + et Alimentation et maintenez-les enforcés pendant 3 à 5 secondes jusqu'à ce que vous entendiez un signal sonore et le message vocal Mode de programmation.

La LED clignote en vert.

2 Pour selectionner les parametes que vous souhaitez modifier, appuyez sur le bouton Menu. Les éléments suivants sont les parametes que vous pouvez modifier :

• canal (pour les modèles multicanaux)
• Fréquence
  Code

Les announces vocales indiquent les éléments du menu et leurs paramètres actuels.

3 Pour modifier les paramètres, appuyez sur le bouton + ou -
4 Pour aller à l'élement de menu suivant, appuyez sur le bouton Menu.
5 Pour quitter le mode Configuration avancée de la radio, maintenez enforcé le bouton PTT jusqu'à ce que vous entendiez un signal sonore.

Chapitre 7

Dépannage

Le tableau suivant presente les méthodes de dépannage à suivre en fonction des symptômes observés.

7.1

Symptôme et solutions

Procedure:

1

Si... Alors...
Pas d'alimentation Rechargez ou remplacez la	batterie Li-lon.
	REMARQUE:Des températures defonctionnement extrêmes peuventaffecter son autonomie.Reportez-vous à la section Spécificationsdes batteries à la page 24.
Entente d'autres bruits ou conversations sur un canal	La fréquence ou le code de réduction desinterférences est peut-être en coursd'utilisation.Effectuez l'une des opérations suivantes :• Vérifiez que le code de réduction desinterférences est définis.• Modifiez les paramètres de fréquencesou de codes sur toutes les radios.• Assurez-vous que la radio utilise le code et la fréquence appropriés lors de la transmission.
Message crypté Le code de cryptage est peut-etre activé ouson paramètre ne correspond pas à celuid'autres radios.Modifiez les paramètres via CustomerProgramming Software (CPS, logiciel deprogrammation client).
Qualité audio insuffisante Les paramètres radioivent ne pass'accier correctement.Vérifiez les fréquences, les codes et lesbandes passantes, pour vous assurer queles paramètres sont les mêmes sur toutesles radios.
Portée de communication limitée Effectuez l'une des opérations suivantes :
	• Recherche une bonne visibilité directepour améliorer la transmission. Évitezd'être à proximité d'éléments en acier, destructures en béton, de feuillage dense,de batiments ou de vehicules.• Changez l'emplacement de la radio.• Pour augmenter la plage et lacouverture, vous pouvez réduire lesobstructions ou augmenter la puissance.Les radios UHF offrent une meilleurecouverture dans les batiments industrielset commerciaux. Augmentez lapuissance pour offrir une plage de signalsupérieure et une pénétration amélioréeà travers les obstacles.
Message non transmis ou reçu Effectuez l'une	des opérations suivantes :• Assurez-vous que le bouton PTT estcomplètement enforcé lorsque vous étésen communication.• Vérifiez que les radios utilisent lesmêmes paramètres de canal, defréquence, de code de réduction desinterférences et de code de cryptage.Reportez-vous à la section Transmissionet réception à la page 16.Rechargez, remplacez ou repositionnezles batteries. Reportez-vous à la sectionSpécifications des batteries à la page 24.• Modifiez l'emplacement de la radio. Lesobstacles et utilisations en intérieur ou envehicule peuvent cause desinterférences.• Vérifiez que la radio n'est pas en modeBalayage. Reportez-vous à la sectionBalayage des canaux radio à la page 21.
Bruits statiques ou interférencesexcessifs	Les radios sont trop proches. Vérifiez que la radio émettrice et la radio réceptrice sont séparées d'au moins 1,50 mètre.Les radios sont trop élognées ou desobstacles interférént avec la transmission.
Batteries faibles Rechargez ou remplacez la batterie Li-lon.REMARQUE:Des températures defonctionnement extrêmes affectentson autonomie.Reportez-vous à la section Spécificationsdes batteries à la page 24.

Si... Alors...

LevoyantLED du chargeur à support ne clignote pas.

Effectuez l'une des opérations suivantes :

• Vérifiez que la radio et la batterie sont correctement insérées.
• Verifiez les contacts de la batterie et du chargeur afin de vous assurer qu'ils sont propres et que la broche de chargement est correctement insérée.

Consultez le Chargement d'une batterie autonome avec le chargeur à support pour unité unique à la page 27 et le Voyants LED du chargeur à la page 29.

La batterie ne se charge pas meme si elle a ete placed en le chargeur a support pendant un long moment

Effectuez l'une des opérations suivantes :

• Vérifiez que le chargeur à support est correctement branché et correspond à une alimentation compatible. Reportez-vous à la section Chargement d'une batterie autonome avec le chargeur à support pour unité unique à la page 27.
• Vérifiez les voyants LED du chargeur pour déterminer si la batterie présente un problème. Reportez-vous à la section Voyants LED du chargeur à la page 29.

Chapitre 8

Utilisation et entretien

Ce chapitre présente l'entretien de la radio.

Utilisez un chiffon doux pour nettoyer l'extérieur.

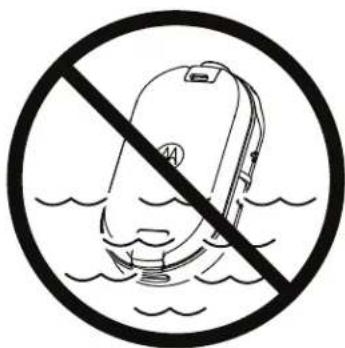

N'immergez pas l'appareil dans I'eau.

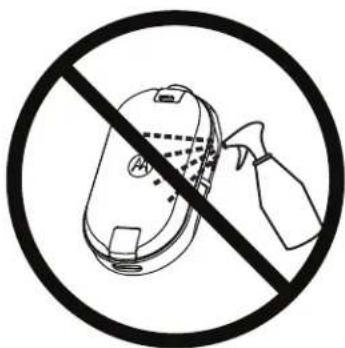

N'utilisez jamais d'alcool ni de détergents.

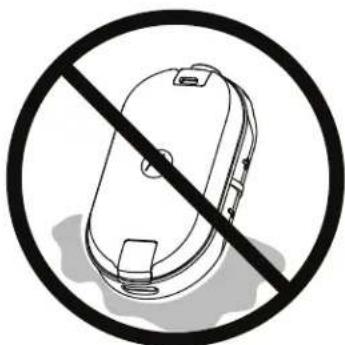

Si la radio est immergée dans l'eau :

Éteignez la radio et retirez les batteries.

Séchez avec un chiffon doux.

N'utilisez pas la radio tant qu'elle n'est pas complètement sèche.

REMARQUE:

La radio est conforme à la norme IP54 uniquement lorsque le couvercle anti-poussière ou l'accessoire audio est branché sur le connecteur.

Chapitre 9

Tableau des fréquences et codes radio

Les tableaux suivants seront des informations sur les fréquences et sont pertinentes pour l'utilisation des radios professionnelles de la série CLPe Motorola Solutions avec d'autres radios professionnelles.

9.1

Liste des fréquence pour les modèles CLP446e

Tableau 12: Modèle CLP446e par défaut

Num. de fréq. Paramètres de fréquence (MHz)	Bande passante (kHz)
1 446,00625 12,5
2 446,01875 12,5
3 446,03125 12,5
4 445,04375 12,5
5 446,05625 12,5
6 446,06875 12,5
7 446,08125 12,5
8 446,09375 12,5

Tableau 13: 8 fréquences supplémentaires de CLP446e par le biais de CPS

Num. de fréq. Paramètres de fréquence (kHz)	Bande passante (kHz)
9 446,10625 12,5
10 446,11875 12,5
11 446,13125 12,5
12 446,14375 12,5
13 446,15625 12,5
14 446,16875 12,5
15 446,18125 12,5
16 446,19375 12,5
Num. de féq. Paramètres de féquence (kHz)	Bande passante (kHz)
REMARQUE: Limité à 8 canaux par la loi en Russie. Seules les féquences analogiques de 446,0 à 446,1 MHz sont disponibles par défaut. Les féquences analogiques de 446,1 à 446,2 MHz doivent être utilisées uniquement dans les pays où ces féquences sont autorisées par les autorités gouvernementales.

9.2

Fréquences CLPe PLUS

Les fréquences peuvent être modifiées selon le tableau de fréquences via le logiciel CPS.

Tableau 14: Fréquences CLPe Plus UHF

Num. de frq.	Fréq. (MHz) Bande passante (kHz)	Num. de frq.	Fréq. (MHz) Bande passante (kHz)
1 464,5000	12,5 46 466,3375	12,5
2 464,5500	12,5 47 466,3625	12,5
3 467,7625	12,5 48 467,7875	12,5
4 467,8125	12,5 49 467,8375	12,5
5 467,8500	12,5 50 467,8625	12,5
6 467,8750	12,5 51 467,8875	12,5
7 467,9000	12,5 52 467,9125	12,5
8 467,9250	12,5 53 469,4875	12,5
9 461,0375	12,5 54 469,5125	12,5
10 461,0625	12,5 55 469,5375	12,5
11 461,0875	12,5 56 469,5625	12,5
12 461,1125	12,5 57 462,1875	12,5
13 461,1375	12,5 58 462,4625	12,5
14 461,1625	12,5 59 462,4875	12,5
15 461,1875	12,5 60 462,5125	12,5
16 461,2125	12,5 61 467,1875	12,5
17 461,2375	12,5 62 467,4625	12,5
18 461,2625	12,5 63 467,4875	12,5
19 461,2875	12,5 64 467,5125	12,5
20 461,3125	12,5 65 451,1875	12,5
21 461,3375	12,5 66 451,2375	12,5
22 461,3625	12,5 67 451,2875	12,5
23 462,7625	12,5 68 451,3375	12,5
24 462,7875	12,5 69 451,4375	12,5
Num. de fréq.	Fréq. (MHz) Bande passante (kHz)	Num. de fréq.	Fréq. (MHz) Bande passante (kHz)
25 462,8125	12,5 70 451,5375	12,5
26 462,8375	12,5 71 451,6375	12,5
27 462,8625	12,5 72 452,3125	12,5
28 462,8875	12,5 73 452,5375	12,5
29 462,9125	12,5 74 452,4125	12,5
30 464,4875	12,5 75 452,5125	12,5
31 464,5125	12,5 76 452,7625	12,5
32 464,5375	12,5 77 452,8625	12,5
33 464,5625	12,5 78 456,1875	12,5
34 466,0375	12,5 79 456,2375	12,5
35 466,0625	12,5 80 456,2875	12,5
36 466,0875	12,5 81 468,2125	12,5
37 466,1125	12,5 82 468,2625	12,5
38 466,1375	12,5 83 468,3125	12,5
39 466,1625	12,5 84 468,3625	12,5
40 466,1875	12,5 85 468,4125	12,5
41 466,2125	12,5 86 468,4625	12,5
42 466,2375	12,5 87 468,5125	12,5
43 466,2625	12,5 88 468,5625	12,5
44 466,2875	12,5 89 468,6125	12,5
45 466,3125	12,5 90 468,6625	12,5

9.3

Codes de réduction des interférences CTCSS/DPL

Tableau 15: Codes de réduction des interférences CTCSS/DPL

CTCSS Code CTCSS/ DPL	Code DPL Code DPL Code DPL Code
0 Déactivé 24 151,4 47 54 71 243 95 445
1 67,0 25 156,7 48 65 72 244 96 464
2 71,9 26 162,2 49 71 73 245 97 465
3 74,4 27 167,9 50 72 74 251 98 466
4 77,0 28 173,8 51 73 75 261 99 503
5 79,7 29 179,9 52 74 76 263 100	506
6 82,5 30 186,2 53 114 77 265 101	516
7 85,4 31 192,8 54 115 78 271 102	532
8 88,5 32 203,5 55 116 79 306 103 546
9 91,5 33 210,7 56 125 80 311 104 565
10 94,8 34 218,1 57 131 81 315 105 606
11 97,4 35 225,7 58 132 82 331 106 612
12 100,0 36 233,6 59 134 83 343 107 624
13 103,5 37 241,8 60 143 84 346 108 627
14 107,2 38 250,3 61 152 85 351 109 631
15 110,9 122 69,3 62 155 86 364 110 632
16 114,8 39 23,0 63 156 87 365 111 654
17 118,8 40 25,0 64 162 88 371 112 662
18 123,0 41 26,0 65 165 89 411 113 664
19 127,3 42 31,0 66 172 90 412 114 703
20 131,8 43 32,0 67 174 91 413 115 712
21 136,5 44 43,0 68 205 92 423 116 723
22 141,3 45 47,0 69 223 93 431 117 731
23 146,2 46 51,0 70 226 94 432 118 732
	119 734

Tableau 16: Codes de réduction des interférences CTCSS/DPL (suite)

DPL	Code	DPL	Code	DPL Code		DPL Code
120	743		146	DPL inversé 55	171	DPL inversé 80	195	DPL inversé 104
121	754		147	DPL inversé 56	172	DPL inversé 81	196	DPL inversé 105
123	645		148	DPL inversé 57	173	DPL inversé 82	197	DPL inversé 106
124	PLpersonnalisé		149	DPL inversé 58	174	DPL inversé 83	198	DPL inversé 107
125	PLpersonnalisé		150	DPL inversé 59	175	DPL inversé 84	199	DPL inversé 108
126	PLpersonnalisé		151	DPL inversé 60	176	DPL inversé 85	200	DPL inversé 109
127	PLpersonnalisé		152	DPL inversé 61	177	DPL inversé 86	201	DPL inversé 110

DPL Code DPL	Code DPL	Code DPL Code DPL Code
128 PLpersonnalisé	153 DPL inversé 62 178 DPL inversé 87 202 DPL inversé	111
129 PLpersonnalisé	154 DPL inversé 63 179 DPL inversé 88 203 DPL inversé	112
130 DPLinversé39	155 DPL inversé 64 180 DPL inversé 89 204 DPL inversé	113
131 DPLinversé40	156 DPL inversé 65 181 DPL inversé 90 205 DPL inversé	114
132 DPLinversé41	157 DPL inversé 66 181 DPL inversé 90 206 DPL inversé	115
133 DPLinversé42	158 DPL inversé 67 182 DPL inversé 91 207 DPL inversé	116
134 DPLinversé43	159 DPL inversé 68 183 DPL inversé 92 208 DPL inversé	117
135 DPLinversé44	160 DPL inversé 69 184 DPL inversé 93 209 DPL inversé	118
136 DPLinversé45	161 DPL inversé 70 185 DPL inversé 94 210 DPL inversé	119
137 DPLinversé46	162 DPL inversé 71 186 DPL inversé 95 211 DPL inversé	120
138 DPLinversé47	163 DPL inversé 72 187 DPL inversé 96 212 DPL inversé	121
139 DPLinversé48	164 DPL inversé 73 188 DPL inversé 97 213 DPL inversé	123
140 DPLinversé49	165 DPL inversé 74 189 DPL inversé 98 214 DPL	personnalisé
141 DPLinversé50	166 DPL inversé 75 190 DPL inversé 99 215 DPL	personnalisé
142 DPLinversé51	167 DPL inversé 76 191 DPL inversé 100	216 DPLpersonnalisé
143 DPL	168 DPL	17 192 DPL
inversé	101
52
144 DPL	169 DPL	17 193 DPL
inversé	102
53
145 DPL	170 DPL	17 194 DPL
inversé	103
54

Chapitre 10

Garantie limitée de Motorola Solutions

10.1

Informations de garantie

Le revendeur ou le commercant agréé Motorola Solutions auprès duquel vous avez achété votre radio professionnelle Motorola Solutions et/ou les accessoires agrés s'engage à accepter les demandes de garantie et/ou propose un service de garantie. Retournez votre radio à votre revendeur ou commercant pour bénéficier du service de garantie. Ne returnez pas la radio à Motorola Solutions. Pour pouvoir bénéficier du service de garantie, vous doivent partager justificatif d'achat ou tout document similaire sur lequel figure la date d'achat. Le numéro de série de la radio professionnelle doit être lisible. La garantie ne s'applique pas si le type ou le numéro de série du produit a été endommagé, effacé, supprimé ou est illisible.

10.2

V. ÉLÉMENTS NON COUVERTS PAR LA GARANTIE

1 Les défauts ou dommages resultant de l'utilisation du Produkt en dehors de son utilisation normale et habituelle.
2 Les defaults ou dommages liés à un mauvais usage, à un accident, à de l'eau ou à une néligence.
3 Les défauts ou dommages resultant d'essais, d'une utilisation, d'une maintenance, d'une installation, d'une alteration, d'une modification ou d'un ajustement inappropriés.
4 La dépréciation ou les dommages d'antennes, à moins qu'ils n'aient été directement causés par des défauts du matériel ou des défauts de fabrication.
5 Un Produit ayant subi des modifications, des démontages ou des réparations non autorisés (y compris, sans limitation, l'ajout au Produit d'appareils non fournis par Motorola Solutions) qui, en conséquence, affectent les performances du Produit ou interférént avec l'inspection ou les tests entrant dans le cadre d'une garantie normale du Produit pour vérifier la justification de la demande de prise en charge sous garantie.
6 Un Produit dont le nombre de série a ete enleve ou rendu illisible.
7 Les batteries rechargeables si :

• l'enveloppe de protection de la batterie est cassée ou montre des signes évidents d'alteration ;
• les dommages ou defaults sont dus au chargement ou à l'utilisation de la batterie dans un apparéil ou service autre que le Produit pour lequel elle est conçue.

8 Les frais de port encourus pour l'expédition du Produit au dépôt de réparation.
9 Un Produit qui, suite à l'alteration illégale ou non autorisée de son logiciel/micrologiciel (firmware), ne fonctionne pas conformément aux specifications publiées par Motorola Solutions ou à l'étiquetage de certification de la FCC en vigueur pour le Produit à sa date de distribution initiale par Motorola Solutions.
10 Les rayures ou autres dommages esthétiques sur les surfaces du Produit n' affectant pas le bon fonctionnement du Produit.
11 L'usure normale et habituelle.

Chapitre 11

Accessoires

Tableau 17: Accessoires audio

Référence Description
PMLN8077_Oreillette tour d'oreille, broche unique
PMLN8125_Oreillette tour d'oreille, broche unique	cordon court
PMLN8190_Oreillette de surveillance, broche unique

Tableau 18: Batteries

Référence Description
HKNN4013_Batterie Li-Ion haute capacité, série CLP
PMLN8066_Couvercle de batterie Li-Ion haute capacité, série CLPe

Tableau 19: Accessoires de transport

Référence Description
PMLN8064_Boîtier magnétique, série CLPe
PMLN8065_Etui avec clip de ceinture pivotant, série CLP

Tableau 20: Chargeurs

Référence Description
IXPN4029_Kit de chargeur pour unités multiples, série CLP
IXPN4028_9	Kit de chargeur pour unité unique, série CLP

Tableau 21: Câbles de programmation

Référence Description
HKKN4027_Câble CPS, série CLP
HKKN4028_Câble de clonage, série CLP

2.8.2.1 LED de volume 21

2.9 Monitorizar canais. 21
2.10 Procurar 21

2.10.1 Procurar canais de radio 21
