CLP446e - Walkie-talkie MOTOROLA - Manual de utilização gratuito

Tipo de produto	Walkie-talkie profissional
Marca	Motorola Solutions
Modelo	CLP446e
Categoria	Walkie-talkie PMR446
Faixa de frequências	PMR446 (446,0 – 446,2 MHz)
Número de canais	16 (8 padrão, 8 adicionais via CPS)
Potência de emissão	0,5 W
Alimentação	Bateria Li-Ion recarregável (incluída)
Autonomia da bateria	Até 20 horas (ciclo padrão 5/5/90)
Tempo de carga	Aproximadamente 5,5 h (carregador unidade simples) / 4 h (carregador múltiplo)
Alcance típico	Até 6 níveis (edifício) ou 7.400 m²
Índice de proteção	IP54 (com tampa ou acessório de áudio conectado)
Funções principais	Seleção de canais, varredura, escuta (monitor), tom de chamada, chamada de subida, programação via CPS, clonagem, redução de interferência CTCSS/DPL
Exibição	Indicador LED anelar inteligente (16 cores conforme canal)
Conector de acessório	Tomada de áudio com fio (com trava)
Conteúdo da caixa	Rádio, bateria Li-Ion, tampa da bateria, carregador com transformador, estojo com clipe de cinto, acessório de áudio, tampa do conector, guia de início rápido, documentação de segurança
Dimensões	Não especificadas no manual
Peso	Não especificado no manual
Manutenção e limpeza	Limpe com um pano macio; não mergulhe em água, não use álcool ou detergentes
Segurança	Exposição RF: uso profissional, respeitar as instruções de segurança; acústica: usar o volume mais baixo possível; bateria: carregar apenas com carregadores Motorola Solutions aprovados
Peças de reposição e reparabilidade	Acessórios disponíveis (baterias, carregadores, estojos, cabos de programação/clonagem); reparo por técnico autorizado Motorola Solutions
Garantia	Garantia limitada Motorola Solutions (consulte o manual para detalhes)

Perguntas frequentes - CLP446e MOTOROLA

Como ligar e desligar o rádio CLP446e?

Para ligar, pressione e segure o botão Alimentação e Bateria até ouvir um tom e ver o indicador LED acender. Para desligar, pressione e segure o mesmo botão até o tom e o piscar do indicador.

Como ajustar o volume?

Use os botões + e - localizados na parte superior do rádio. Existem 15 níveis de volume disponíveis.

Como mudar de canal?

Pressione brevemente o botão Menu, em seguida use os botões + ou - para selecionar o canal desejado. O indicador LED muda de cor conforme o canal. Confirme pressionando o botão PTT ou aguarde 3 segundos.

Qual é a autonomia da bateria e como verificá-la?

A autonomia é de aproximadamente 20 horas em ciclo padrão. Para verificar o nível, pressione brevemente o botão Alimentação e Bateria. O LED anelar indica: verde (50-100%), amarelo (20-50%), vermelho (3-20%) e vermelho piscando (0-3%).

Como usar a função de varredura de canais?

Pressione Menu para acessar o modo Varredura, em seguida pressione + para ativá-lo. O rádio percorre os canais e para em um canal ativo. Para desativar, pressione -.

O que fazer se a qualidade do áudio for insuficiente?

Verifique se as frequências, os códigos CTCSS/DPL e as larguras de banda são idênticos em todos os rádios. Certifique-se também de que as baterias estão carregadas e as antenas não estão obstruídas.

Como programar o rádio via computador?

Baixe o software CPS (Customer Programming Software) no site da Motorola Solutions. Conecte o rádio através do carregador e do cabo de programação (ref. HKKN4027_). Use o CPS para modificar os parâmetros (canais, frequências, códigos, etc.) e depois escreva as alterações no rádio.

Como clonar as configurações de um rádio para outro?

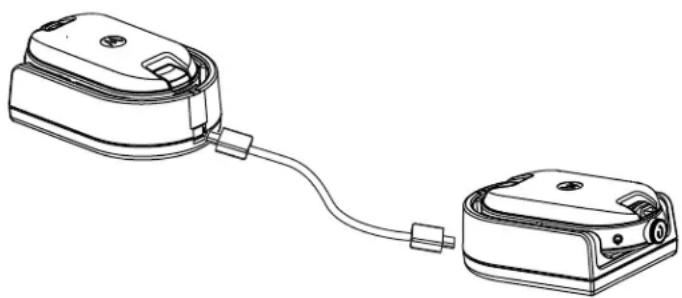

Use o cabo de clonagem (ref. HKKN4028_) e dois carregadores de unidade única, ou o carregador múltiplo. Coloque o rádio fonte em modo clonagem (PTT + - ao ligar), coloque-o no carregador, então inicie a clonagem pressionando Menu na fonte. O rádio alvo deve estar ligado.

Quais acessórios estão disponíveis para o CLP446e?

Os acessórios incluem: baterias de alta capacidade (HKNN4013_), fones de ouvido (PMLN8077_, etc.), estojos com clipe de cinto (PMLN8065_), carregadores múltiplos (IXPN4029_), cabos de programação e clonagem. Veja a lista completa no capítulo 11 do manual.

Como limpar e fazer a manutenção do rádio?

Use um pano macio para limpar o exterior. Não mergulhe o rádio em água e nunca use álcool ou detergentes. Se o rádio for submerso, desligue-o, remova a bateria, seque-o e não o use até que esteja completamente seco.

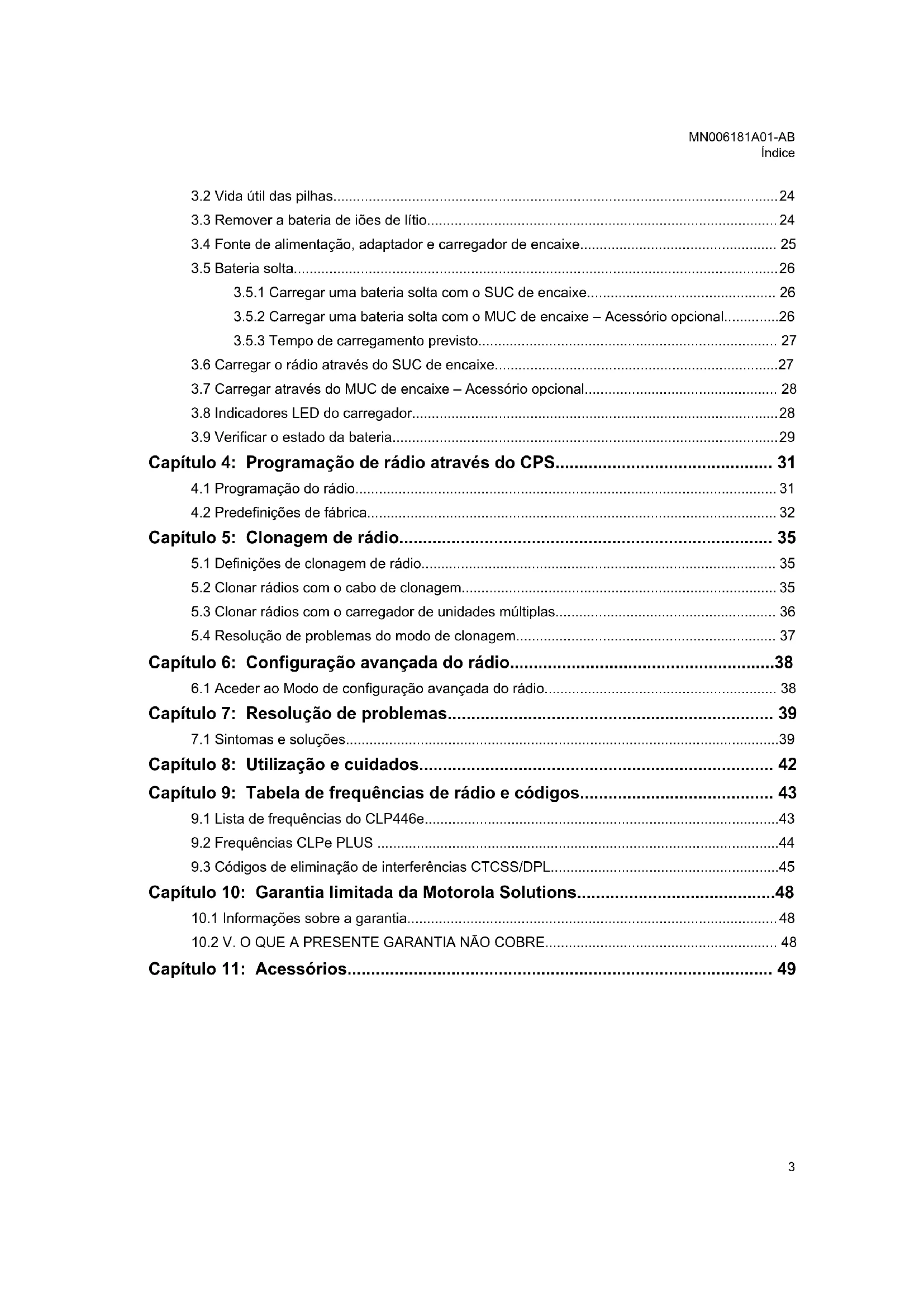

MANUAL DE UTILIZADOR CLP446e MOTOROLA

Direitos de autor da documentação 4

Rejeição de responsabilidades 5

Direitos de autor de software informático 6

Informações de segurança sobre baterias, carregadores e acessórios de áudio 7

Diretrizes de segurança operacional 7 Segurança acústica 8

Normas de segurança relativas à exposição a radiofrequência 9

Aviso aos utilizadores 10

Introdução 11

Conteúdo da embalagem 11

Capítulo 1: Visão geral do rádio 12

2.7 Definição do menu 17 2.7.1 Operações ao utilizar as definições do menu 17

2.8 Selecionar canais 18

2.8.1 Predefinições de canais para CPS 18 2.8.2 Indicadores LED 20

2.11 Procura de comunicação dinâmica 22 2.12 Enviar tons de chamada 22 2.13 Silenciar o rádio 22 2.14 Chamada escalada 22

Capítulo 3: Bateria e carregador 24

3.1 24

3.2 Vidautil das pilhas 24 3.3 Remover a bateria de iodes de litio 24 3.4 Fonte de alimentacao, adaptador e carregarador de encaixe 25 3.5 Bateria solta 26

3.5.1 Carregara uma bateria solta com o SUC de encaixe 26 3.5.2 Carregar a bateria solta com o MUC de encaixe - Acessorio optional.. 26 3.5.3 Tempo de carreamento previsto 27

3.6 Carregar o rado atraves do SUC de encaixe 27 3.7 Carregar através do MUC de encaixe - Acessório optional.. 28 3.8 Indicadores LED do carregarador 28 3.9 Vericar o estado da bateria 29

Capítulo 4: Programação de rádio através do CPS. 31

4.1 Programação do rádio 31 4.2 Predefinições de fábrica 32

Capítulo 5: Clonagem de rádio. 35

5.1 Definições de clonagem de rádio 35 5.2 Clonar rádios com o cabo de clonagem 35 5.3 Clonar rádios com o carregador de unidades múltiplas 36 5.4 Resolução de problemas do modo de clonagem 37

Capítulo 6: Configuração avançada do rádio 38

6.1 Aceder ao Modo de configuração avançada do rádio 38

Capítulo 7: Resolução de problemas 39

7.1 Sintomas e soluções 39

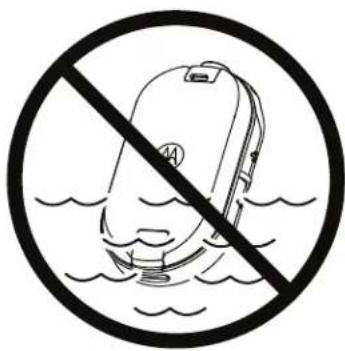

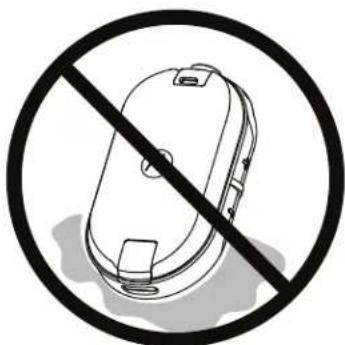

Capítulo 8: Utilização eeguardados 42

Capítulo 9: Tabela de frequências de rádio e códigos 43

9.1 Lista de frequências do CLP446e 43 9.2 Frequências CLPe PLUS 44 9.3 Códigos de eliminação de interferências CTCSS/DPL 45

Capítulo 10: Garantia limitada da Motorola Solutions. 48

10.1 Informações sobre a garantia 48 10.2 V. O QUE A PRESENTE GARANTIA NÃO COBRE 48

Capítulo 11: Acessórios 49

Direitos de autor da documentação

Não é permitido reproduzir nem distribuir este documento, ou qualquer parte do mesmo, sem a autorização expressa por escrito da Motorola Solutions.

Nenhuma parte deste manual pode ser reproduzida, distribuída ou divulgada, por nenhuma forma ou meio, eletrónico ou mecânico, para qualquer finalidade, sem a autorização expressa por escrito da Motorola Solutions.

Rejeição de responsabilidades

As informações contidas neste documento são cuidadosamente examinadas e acreditamos que são completas e fiáveis. Contudo, não assumimos qualquer responsabilidade por possíveis imprecisões.

Além disso, a Motorola Solutions reserva-se o direito de fazer alterações em quaisquer produtos aqui referidos para aperfeiçoar a legibilidade, as funções ou o design. A Motorola Solutions não assume qualquer responsabilidade decorrente das aplicações ou da utilização de qualquer produto ou circuito tão descrito; nem abrange qualquer licença ao abrigo dos seus direitos de patente, nem os direitos de terceiros.

Direitos de autor de software informático

Os produtos da Motorola Solutions descritos neste manual podem incluir programas de computador protegidos por direitos de autor da Motorola Solutions, armazenados em memórias semicondutoras ou noutros suportes. A legislação dos Estados Unidos da América e de outros países reserva à Motorola Solutions certos direitos exclusivos para programas de computador protegidos por direitos de autor, incluindo, sem limitação, o direito exclusivo de copiar e reproduzir o programa de computador protegido por direitos de autor em qualquer formato. Deste modo, quaisquer programas de computador da Motorola Solutions protegidos por direitos de autor e incluídos nos produtos Motorola Solutions descritos neste manual não podem ser copiados, reproduzidos, modificados, objeto de engenharia reversa ou distribuídos sem o consentimento expresso por escrito da Motorola Solutions.

Além disso, a compra de produtos Motorola Solutions não garante, direta ou implicitamente, por excesso ou de outra forma, qualquer licença sobre os direitos de autor, as patentes ou os pedidos de patente da Motorola Solutions, exceto a licença normal e não exclusiva de utilização, implícita por força de lei na venda de um produto.

Informações de segurança sobre baterias, correias e acessórios de áudio

Este documento contém instruções de segurança e funcionamento importantes. Leia estas instruções com atenção e guarde-as para consultar no futuro. Antes de utilizar o carregador, leia todas as instruções e chamadas de atenção:

• no carregador
• na bateria
• no rádio ligado com bateria.

1 Para reduzir o risco de ferimentos, carregue apenas as baterias recarregáveis autorizadas pela Motorola Solutions. Carregar outras baterias pode causar explosão, ferimentos e danos. 2 A utilização de acessórios não recomendados pela Motorola Solutions pode resultar em incêndio, choque elétrico ou ferimentos. 3 Para reduzir os danos na ficha e no cabo de alimentação, puxe sempre pela ficha e nunca pelo cabo quando desligar o carregador. 4 Não deve utilizar um cabo de extensão a não ser que seja necessário. A utilização de um cabo de extensão inadequado pode resultar em incêndio ou choque elétrico. Se tiver de utilizar um cabo de extensão, certifique-se de que utiliza um cabo do tipo 18 AWG se o comprimento for inferior a 2 metros ou do tipo 16 AWG se o comprimento for inferior a 3 metros. 5 Não utilize o carregador se estiver quebrado ou danificado. Se tal suceder, leve-o a um representante de assistência qualificado da Motorola Solutions. 6 Não desmonte o carregador, uma vez que não pode ser reparado e não existem peças de substituição. A desmontagem do carregador pode resultar em risco de choque elétrico ou incêndio. 7 Para reduzir o risco de choque elétrico, desligue o carregador da tomada de CA antes de qualquer operação de manutenção ou limpeza.

Diretrizes de segurança operacional

• Desligue o rádio durante o carregamento.
• O carregador não foi concebido para utilização no exterior. Utilize apenas em locais ou condições sem água.
• Ligue o carregador em redes elétricas com cablagem adequada, sistema de corte adequado e tensão correta (conforme especificado no produto).
• Desligue da LINHA de tensão removendo a ficha da tomada.
• Ligue o equipamento a uma tomada elétrica de fácil acesso e próxima.
• No caso de equipamentos com fusíveis, as peças de substituição têm de ser conformes ao tipo e classificação especificados nas instruções do equipamento.
• A temperatura ambiente máxima à volta do equipamento de fonte de alimentação não pode exceder os 40°C.
• A potência de saída da unidade de alimentação não deve exceder os valores indicados na etiqueta de produto situada na parte inferior do carregador.
• Certifique-se de que o cabo não está pisado, provoca tropeçamento ou fica exposto a água, danos ou qualquer tipo de esforço.

Segurança acústica

ATENÇÃO:

A exposição a ruídos muito intensos de qualquer fonte, por longos períodos de tempo, pode afetar a sua audição de forma temporária ou permanente. Quanto mais alto o volume do rádio, menor será o tempo necessário para que a sua audição fique afetada. Por vezes, as lesões auditivas provocadas por ruídos altos não são imediatamente detetadas e podem ter um efeito cumulativo.

Para proteger a sua audição:

• Utilize o volume no mínimo necessário ao seu trabalho.
• Só aumente o volume se estiver em ambientes ruidosos.
• Reduza o volume antes de ligar um auricular ou auscultador.
• Limite o tempo de utilização dos auriculares ou auscultadores com o volume elevado.
• Se sentir desconforto auditivo, zumbido nos ouvidos ou sons abafados, deve interromper a utilização do auscultador ou auricular e consultar o seu otorrinolaringologista.

Normas de segurança relativas à exposição a radiofrequência

Segurança do produto e conformidade à exposição a RF

ATENÇÃO:

Antes de utilizar o rádio, leia as instruções operacionais para utilização em segurança no folheto de Segurança do produto e exposição a RF fornecido com o rádio.

ATENÇÃO!

Este rádio destina-se apenas ao uso ocupacional para atender aos requisitos de exposição à energia de RF recomendados pela FCC. Antes de utilizar o rádio, leia o Guia de segurança do produto e de exposição a energia de RF para rádios bidirecionais portáteis, que contém instruções de funcionamento importantes para uma utilização segura e informações sobre como conhecer e controlar a sua exposição a energia de RF, a fim de respeitar as normas e os regulamentos aplicáveis.

Para obter uma lista de antenas, baterias e outros acessórios aprovados pela Motorola Solutions, visite o seguinte site:

http://www.motorolasolutions.com/CLPe

Aviso aos realizadores

Este dispositivo está em conformidade com a Parte 15 das regras da FCC, nas seguintes condições:

• Este dispositivo não pode causar interferência prejudicial.
• Este dispositivo tem de aceitar qualquer interferência recebida, incluindo interferências que podem causar funcionamento indesejável.

ATENÇÃO: Qu

Qualquer alteração efetuada neste dispositivo que não seja aprovada expressamente pela Motorola Solutions pode anular a autorização concedida ao utilizador para usar este equipamento.

Introdução

Este manual do utilizador aborda o funcionamento dos seus rádios.

O seu distribuidor ou administrador de sistemas poderá ter personalizado o rádio em função das suas necessidades específicas. Consulte o seu distribuidor ou administrador de sistemas para obter mais informações.

Pode consultar o revendedor ou o administrador de sistemas para obter mais informações sobre as seguintes questões:

• O seu rádio está programado com canais convencionais predefinidos?
• Quais botões foram programados para acessar outras funcionalidades?
• Que acessórios?
• Quais as práticas recomendadas de utilização do rádio para uma comunicação eficiente?
• Quais os procedimentos de manutenção que ajudam a prolongar a vida útil do rádio?

Conteúdo da embalagem

Esta seção fornece informações relativas ao conteúdo da embalagem para o rádio.

A embalagem do seu produto inclui os seguintes produtos e manuais:

• Rádio bidirecional da série CLPe
• Coldre de mola de cinto articulada, bateria de íons de lítio e porta da bateria
• Carregador de encaixe com transformador 1
• Acessório de áudio, tampa da tomada de áudio
• Guia de início rápido, folheto de segurança de RF, folheto RED

Para obter mais informações, consulte https://learning.motorolasolutions.com.

Modelo Banda	de frequência	Potência de transmissão	Compatible ade com repetidor	N.° de canais3
CLP446e PMR4	46 0,5 W Não 16			4
CLPe PLUS UHF 1 W Sim 16

Capítulo 1

Visão geral do rádio

Este capítulo explica os botões e funções do rádio.

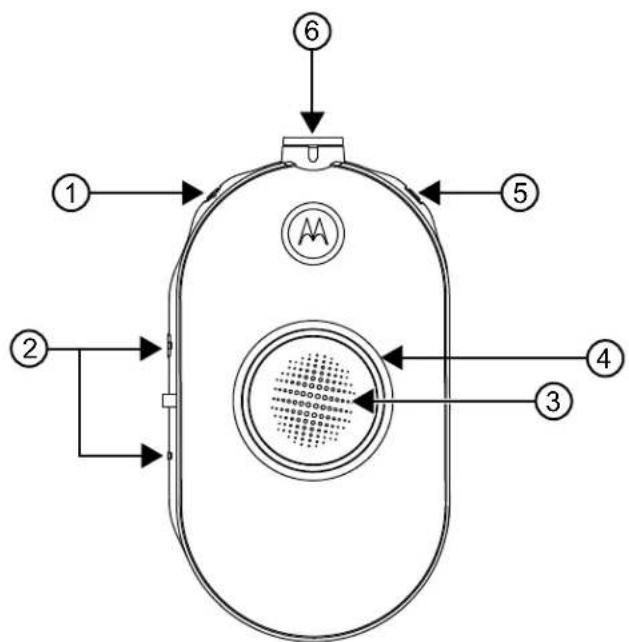

Figura 1: Controlos do rádio

Número do item Descrição
1 Botão Ligar/Desligar e Bateria
2 Controlo de volume (+/-) e botão Silenciari
3 Botão Push-To-Talk (PTT)
4 Anel inteligente de brilho de estado
5 Botão Menu
6 Conector para acessós

Capítulo 2

Início

Esta secção ajuda-o a familiarizar-se com o funcionamento básico do rádio.

2.1

Instalar a bateria

Procedimento:

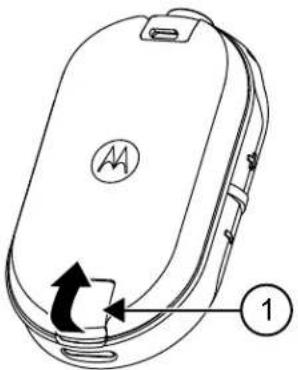

1 Na parte inferior da porta da bateria, levante o trinco e retire a porta da bateria do rádio. 2 Alinhe os contactos da bateria com as patilhas do compartimento da bateria. 3 Introduza a extremidade com os contactos da bateria antes de pressionar a bateria para baixo para a fixar na devida posição. 4 Coloque a porta da bateria no rádio e pressione o trinco para baixo para fixar a porta da bateria.

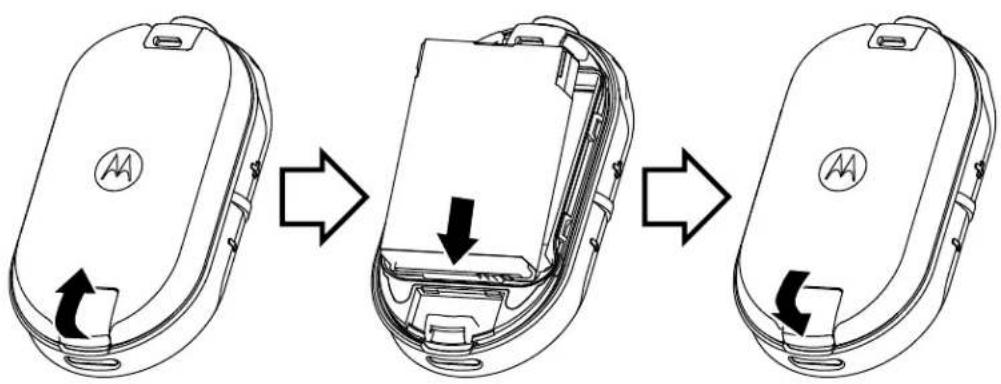

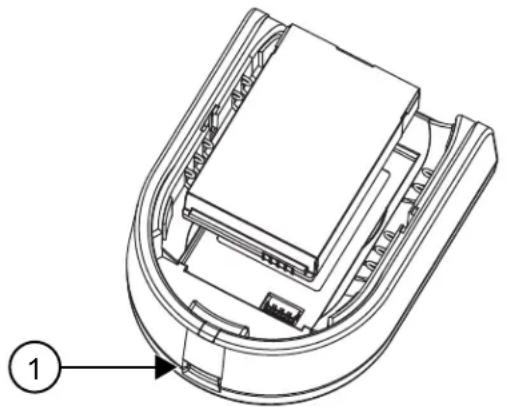

Figura 2: Instalação da bateria

2.2

Ligar o acessório de áudio com fios

Pré-requisitos:

Desligue o rádio.

Procedimento:

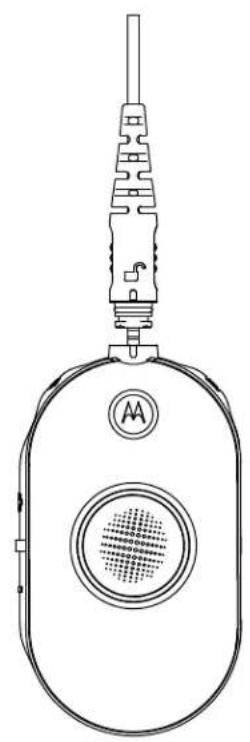

1 Ligue o acessório de áudio ao rádio com o ícone de desbloqueado no acessório de áudio voltado para a parte frontal do rádio.

Certifique-se de que os indicadores no acessório de áudio e no rádio estão alinhados.

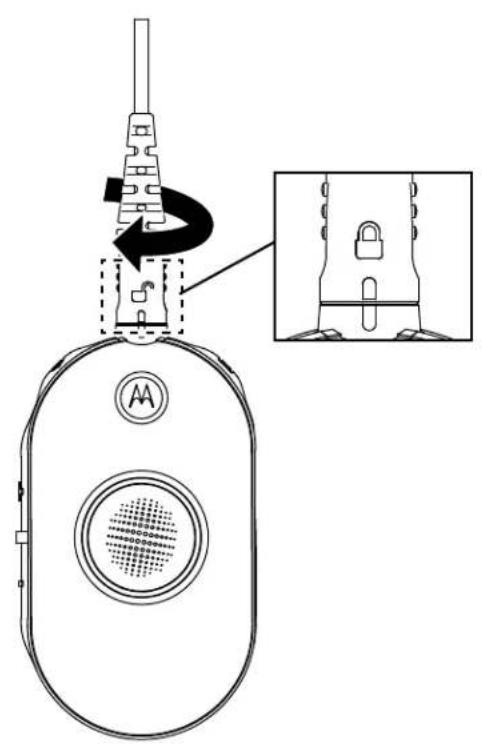

2 Rode a ficha do acessório de áudio até o ícone de bloqueio na ficha estar voltado para a parte frontal do rádio e os indicadores estarem alinhados.

Figura 3: Ligar o acessório de áudio com fios

3 Ligue o rádio.

4 Prima o botão Estado da bateria, Menu, ou Controlo do volume para verificar se ouve áudio através do acessório de áudio.

Tabela 1: Configuração do LED superior, se o acessório de áudio com fios não estiver ligado ou for removido

Modo de utilizesador Estado do	LED Cor
Ligar o rádio sem um acessório de录音.	Azul fixo
O acessório de录音 foiremovido com o rádioligado.	Vermelho/roxo intermitenteaté ser ligado um acessóriode录音

AVISO:

Reduza o volume do rádio antes de colocar o acessório de áudio na orelha ou próximo da mesma.

Os rádios da série CLPe dispõem de vários acessórios de áudio. Para obter uma lista detalhada de acessórios de áudio, consulte http://www.motorolasolutions.com/CLPe para mais informações sobre acessórios aprovados.

2.3

Ligar ou desligar o rádio

Procedimento:

1 Para ligar o rádio, mantenha os botões Ligar/Desligar e Bateria premidos até ouvir um tom curto e o Anel inteligente de brilho de estado se acender. 2 Para desligar o rádio, mantenha os botões Ligar/Desligar e Bateria premidos até ouvir um tom curto e o Anel inteligente de brilho de estado piscar uma vez.

2.4

Ajustar o volume

Procedimento:

1 Para aumentar o volume, prima o botão (+).

AVISO:

O rádio tem 15 incrementos de volume.

2 Para diminuir o volume, prima o botão (-).

2.5

Inserir e remover o coldre de mola de cinto articulada

Os rádios dispõem de vários acessórios de transporte flexíveis. Para obter a lista de acessórios aprovados pela Motorola Solutions, consulte http://www.motorolasolutions.com/CLPe.

Procedimento:

1 Para inserir o rádio no coldre, execute os seguintes passos: a Faça deslizar a parte inferior do rádio para o interior do coldre. b Encaixe a parte superior do coldre no rádio à volta do conetor de acessórios. 2 Para retirar o rádio do coldre, puxe a patilha superior ou inferior e puxe o rádio do coldre. 3 Faça um pouco de laço no cabo e passe o cabo através da guia para cabos. Encaixe o cabo na ranhura em U e puxe para o fixar no lugar.

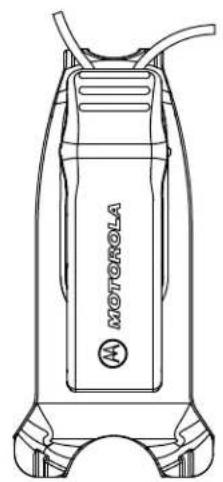

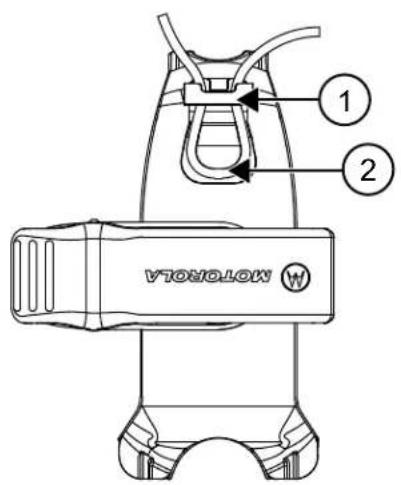

Figura 4: Coldre de mola de cinto articulada

Número do item Descrição
1 Guía de cabos
2 Ranhura em forma de U.

4 Rode a mola de cinto para a posição necessária.

2.6

Transmissão e receção

Procedimento:

1 Para transmitir chamadas, efetue uma das seguintes ações:

• Mantenha premido o botão PTT na parte frontal do rádio.
• Mantenha premido o botão PTT no acessório de áudio ligado com fios com o botão PTT em minha.)

2 Fale claramente ao microfone do acessório de áudio.

3 Liberte o botão PTT para ouvir. 4 Para receber chamadas, ouça através do auricular e prima o botão PTT para responder.

2.6.1

Alcance de conversação

Tabela 2: Alcance de conversação

Modelo Aplicação Alcance	(cefazimibe)	Alcance
CLP446e Unidade para unidade	Até 6 andares Ate	7400 m2(80 000 pés2)
CLPe PLUS Unidade para a unidade	Até 10 andares	Até 9200 m2(100 000 pés2)
	Com repetidor Até 20 andares	Até 23 200 m2(250 000 pés2)

2.7

Definição do menu

Procedimento:

1 Para percorrer as definições do menu, prima o botão Menu. 2 Para sair do menu, prima brevemente o botão PTT ou aguarde durante alguns segundos.

2.7.1

Operações ao utilizar as definições do menu

Esta secção explica as operações ao utilizar as definições do menu.

AVISO:

Não é necessário aguardar até que o comando de voz termine antes de continuar e premir o botão seguinte.

Se estiver no modo de menu, prima brevemente PTT ou aguarde 3 segundos para sair do menu.

Procedimento:

1 Mudar de canal:

a Prima o botão Menu para navegar até Canal. b Prima o botão (+) ou (-) para mudar de canal.

2 Aceder ao Modo de monitorização:

a Prima o botão Menu para navegar até Monitorização. b Prima o botão (+) para ativar ou o botão (-) para desativar a monitorização.

3 Aceder ao Modo de procura:

a Prima o botão Menu para navegar até Procura. b Prima o botão (+) para ativar ou (-) para desativar a procura.

4 Enviar tom de chamada:

a Prima o botão Menu para navegar até Tom de chamada. b Prima o botão (+) ou (-) para enviar um tom de chamada. Ativado através do Software de programação do cliente (CPS).

2.8

SELECIONAR canais

Procedimento:

1 Prima o botão Menu.

Ouvirá um comando de voz para mudar de canal ao premir o botão (+) ou (-).

O LED indica a cor do novo canal.

3 Prima o botão PTT para confirmar, ou o canal é ativado antes de decorrido o tempo definido.

2.8.1

Predefinições de canais para CPS

A tabela descreve as predefinições de canais para o Software de programação do cliente (CPS).

Tabela 3: Definições de canais para CPS

CLP446e5 Modelos e Modelos CLPe PLUS
Canal Estado do LED Cor
1 Vermelho
2 Verde
3 Amarelo
4 Azul
5 Roxo
6 Branco
7 Verde-água
8 Laranja
9 Vermelho		Branco
10 Verde		Branco
11 Amarelo		Branco
12 Azul		Branco
13 Roxo		Branco
14 Branco		Branco
15 Verde-agua		Branco
16 Laranja		Branco
AVISO: Os canais 9 a 16 são ativados através da configuração do Software de programação do cliente (CPS).

2.8.2

Indicadores LED

Funcionalidade Indicador LED
modo de monitorização Fixo, por cor do canal.
Sinal de chamada Momentaneamente	fixo, por cor do canal.
Procurar Percorre o indicator para a direita acendendo um LED de cada vez. A cor do LED muda na ranhura superior sempre que um ciclo é conclusivo.
Ligar ou desligar O LED superior Vermelho e os restantes LED brancos acendem-se por breves instantes.
Configuração avançada do rádio Verde intermitente.
Resposta da tomada de录音 O LED	ica intermitente a azul quando não há acessórios no arranque. O LED piscá rapidamente a vermelho e roxo de forma alternada quando o acessório é desligado.

2.8.2.1

LED de volume

Quando o volume é aumentado, o LED do anel inteligente de brilho de estado acende-se para a direita, a partir da parte inferior esquerda para a parte inferior direita do anel de LED.

Seguem-se os três níveis de brilho do LED para cada LED quando o volume é aumentado:

• Atenuado
• Médio Brilho máximo

2.9

Monitorizar canais

Procedimento:

1 Para ativar o modo de seleção de monitorização, prima o botão Menu e aceda à Secção de monitorização.

Se a monitorização estiver desligada, ouve um comando de voz para ativar o modo de monitorização ao premir o botão + ou -.

2 Prima o botão + ou - para ativar ou desativar o modo de monitorização.

Quando o modo de monitorização está ativado, ouve estática se não houver atividade, ou áudio se o canal tiver atividade.

3 Para ativar o modo de monitorização, ative a monitorização através do menu e deixe esgotar o tempo de espera do menu. 4 Para sair do modo de Monitorização, prima o botão PTT.

2.10

Procurar

Pode procurar até 16 canais nos modelos CLP446e e CLPe PLUS.

Quando o rádio deteta atividade, para a procura e bloqueia o canal ativo. Isto permite-lhe ouvir e falar com a pessoa que está a transmitir sem mudar de canal.

2.10.1

Procurar canais de rádio

Procedimento:

1 Para aceder ao modo de Procura, prima o botão Menu.

Se a procura estiver desativada, ouvirá um comando de voz para ativar a Procura ao premir o botão + ou -.

2 Para ativar a procura, prima o botão + ou -.

Quando a procura está ativada, ouve um comando de voz para desativar a Procura ao premir o botão + ou -.

3 Para desativar a procura, prima o botão + ou -.

2.11

Procura de comunicação dinâmica

Esta funcionalidade maximiza a cobertura de comunicação para um repetidor no local ativado em sistemas de rádio bidirecionais.

A Procura de comunicação dinâmica é ativada num canal do repetidor através do Software de programação do cliente (CPS). A funcionalidade permite ao rádio procurar as frequências de transmissão e receção num canal do repetidor.

AVISO:

É atribuída uma prioridade mais alta a esta funcionalidade do que ao modo de procura. Se a Procura de comunicação dinâmica e a Procura estiverem ativadas no canal inicial, o rádio apenas pode suportar a Procura de funcionalidade dinâmica. Esta funcionalidade está disponível no Modelo CLPe PLUS.

2.12

Enviar tons de chamada

Procedimento:

1 Para aceder ao Tom de Chamada, prima o botão Menu. 2 Para transmitir um tom de chamada selecionado, prima + ou -.

AVISO:

Estão disponíveis vários tons de chamada.

Esta funcionalidade é ativada através do Software de programação do cliente (CPS).

2.13

Silenciar o rádio

A definição de volume dos auscultadores no modo "Sem som" é configurada através do Software de programação do cliente (CPS).

Procedimento:

1 Para diminuir ou silenciar o volume dos auscultadores, mantenha premido o botão + ou -.

Ouve um comando de voz "Mute" (Silenciar) a partir do rádio.

2 Para ativar o volume dos auscultadores, prima qualquer botão.

Ouve um comando de voz "Unmute" (Ativar som) a partir do rádio.

2.14

Chamada escalada

A funcionalidade Chamada escalada permite-lhe mudar para o Canal de chamadas escaladas e enviar um tom de chamada no Canal de chamadas escaladas.

Para ativar a funcionalidade Chamada escalada, o Canal de chamadas escaladas tem de ser configurado no Software de programação do cliente (CPS). Premir continuamente o botão de menu ativa a funcionalidade Chamada escalada e envia automaticamente um Tom de chamada escalada no Canal de chamadas escaladas. O Tempo de suspensão de chamada escalada começa antes do fim de cada chamada. O rádio permanece no Tempo de suspensão de chamada escalada durante um período predefinido. A Chamada escalada termina quando o tempo de suspensão expira e o rádio regressa ao canal anterior. O tempo de suspensão é configurado através do CPS.

Premir o botão PTT durante o Tempo de suspensão de chamada escalada permite-lhe falar no canal. O Tempo de suspensão de chamada escalada é reiniciado antes de terminar a chamada de voz e pode receber chamadas de outros rádios no Canal de chamadas escaladas.

O seu rádio segue o comportamento do canal selecionado, exceto o tom de chamada, e não é efetuado qualquer anúncio de canal ao alterar para o Canal de chamadas escaladas. O tom de chamada é configurado através do CPS ao selecionar um dos seis tons de chamada.

Para sair do Canal de chamadas escaladas antes de terminar o tempo de suspensão, prima brevemente o botão Ligar, Desligar ou Menu, ou prima continuamente o botão Menu.

Capítulo 3

Bateria e carregador

Este capítulo descreve a funcionalidade da bateria e do carregador para o rádio.

3.1

3.2

Vida útil das pilhas

A seguinte tabela especifica a autonomia da bateria com base numa utilização de 5% de transmissão, 5% de receção e 90% em espera (ciclo de funcionamento padrão).

Tabela 4: Autonomia da bateria estimada

Modelo Autonomia da bateria estimada
CLP446e 20 horas
CLPe PLUS 18 horas

3.3

Remover a bateria de iões de lítio

Pré-requisitos:

Certifique-se de que o rádio está desligado.

Procedimento:

1 Na parte inferior da porta da bateria, levante o trinco e retire a porta da bateria do rádio. 2 Retire a bateria do rádio.

Figura 5: Remoção da bateria

Número do item Descrição
1 Trinco da bateria

3.4

Fonte de alimentação, adaptador e carregador de encaixe

O rádio é fornecido com um carregador de encaixe com um transformador.

AVISO:

Aplicável apenas a modelos de embalagem individual.

Para obter informações sobre acessórios, consulte Acessórios na página 49.

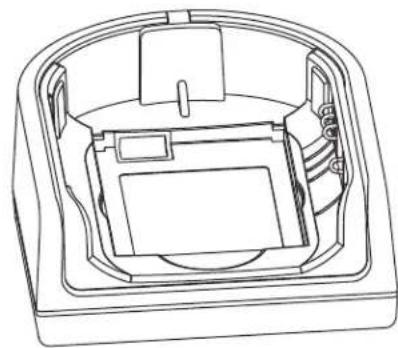

Figura 6: Fonte de alimentação, adaptador e carregador de encaixe

3.5

Bateria solta

A bateria pode ser carregada como uma bateria solta.

A bateria é carregada utilizando um carregador de unidade individual (SUC) ou um carregador de unidades múltiplas (MUC).

AVISO:

Ao adquirir carregadores ou fontes de alimentação adicionais, certifique-se de que tem conjuntos de carregador de encaixe e fontes de alimentação semelhantes. Para obter mais informações sobre acessórios, consulte Acessórios na página 49.

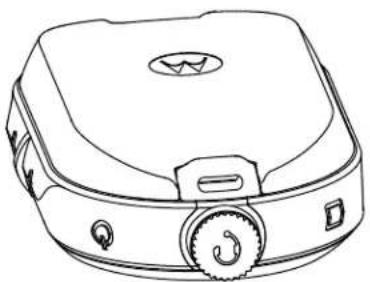

Figura 7: Bateria solta

Número do item Descrição
1 Porta Micro-USB

3.5.1

Carregar uma bateria solta com o SUC de encaixe

Procedimento:

1 Para carregar a bateria, insira o conetor da fonte de alimentação na porta Micro-USB na parte frontal do carregador de encaixe. 2 Ligue a fonte de alimentação a uma tomada de CA adequada. 3 Insira a bateria no encaixe, com a superfície interior da bateria voltada para a parte frontal do carregador. Consulte Bateria solta na página 26. 4 Certifique-se de que as ranhuras da bateria estão encaixadas corretamente no carregador.

3.5.2

Carregar uma bateria solta com o MUC de encaixe – Acessório opcional

Procedimento:

1 Coloque o carregador sobre uma superfície plana ou fixe-o numa parede. 2 Introduza a ficha do cabo de alimentação na tomada do MUC.

3 Ligue o cabo a uma tomada de CA e depois ao carregador. 4 Insira a bateria no compartimento de carregamento com a superfície interna da bateria virada para a parte frontal do carregador. 5 Certifique-se de que as ranhuras da bateria estão encaixadas corretamente no carregador.

3.5.3

Tempo de carregamento previsto

As seguintes tabelas indicam o tempo de carregamento previsto da bateria.

Tabela 5: Tempo de carregamento previsto

Solução de corregamento Bateria de iões de lítio	padão
Carregarador de unidade individual 5,5 horas
Carregarador de unidas e主管uras multiplas 4 horas

3.6

Carregar o rádio através do SUC de encaixe

Procedimento:

1 Coloque o carregador de unidade individual (SUC) de encaixe numa superfície plana. 2 Introduza o conetor da fonte de alimentação na porta Micro-USB na parte frontal do carregador de encaixe. 3 Ligue a fonte de alimentação correta a uma tomada de CA adequada. 4 Insira o rádio com a bateria instalada no encaixe, voltado para baixo, e certifique-se de que os contactos de carregamento no carregador estão alinhados com os contactos no rádio.

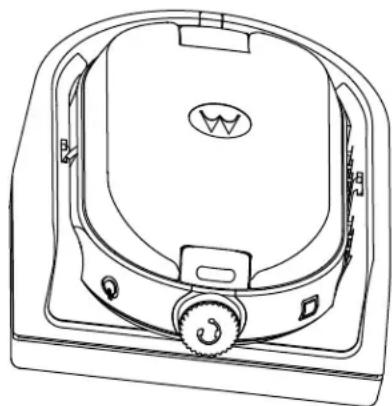

Figura 8: Rádio a carregar

AVISO:

Ao carregar uma bateria instalada no rádio, certifique-se de que o rádio está desligado. Pode ativar ou desativar o rádio para se desligar automaticamente quando é inserido no carregador através do Software de programação do cliente (CPS).

3.7

Carregar através do MUC de encaixe – Acessório opcional

O carregador de unidades múltiplas (MUC) permite o carregamento de até seis rádios. Cada um dos seis compartimentos de carregamento pode alojar um rádio com uma bateria instalada. O MUC inclui compartimentos para armazenamento dos auscultadores.

Procedimento:

1 Coloque o carregador sobre uma superfície plana ou fixe-o numa parede. 2 Introduza a ficha do cabo de alimentação na tomada do MUC. 3 Ligue o cabo a uma tomada de CA e antes ao carregador. 4 Desligue o rádio.

AVISO:

Ao carregar a bateria instalada no rádio, certifique-se de que o rádio está desligado. Pode ativar ou desativar o rádio para se desligar automaticamente quando é inserido no carregador através do Software de programação do cliente (CPS).

5 Insira o rádio voltado para baixo com a bateria instalada no compartimento de carregamento, certificando-se de que os contactos do rádio estão alinhados com os contactos do MUC.

AVISO:

É possível carregar a bateria utilizando a ranhura na superfície plana do compartimento de carregamento.

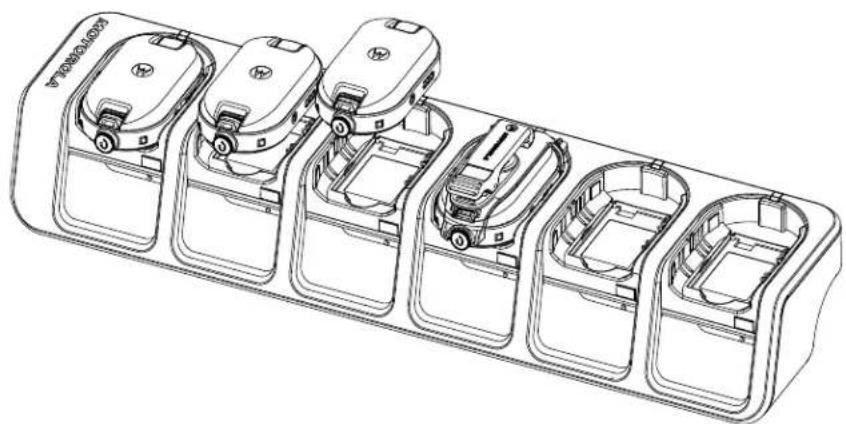

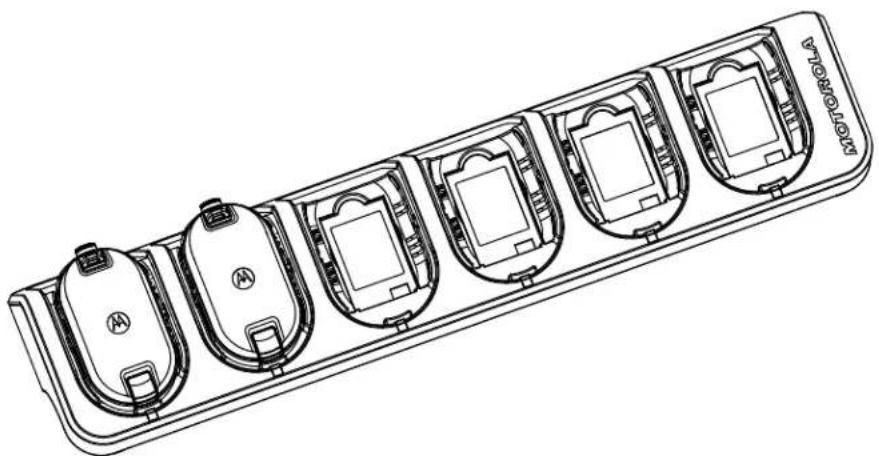

Figura 9: Rádios a carregar

3.8

Indicadores LED do carregador

No carregador de encaixe, o compartimento de carregamento do rádio tem um LED de carregamento. No carregador de unidades múltiplas (MUC), cada um dos seis compartimentos de carregamento tem um LED.

AVISO:

Com o MUC, pode clonar até dois rádios de origem e dois rádios de destino. Para obter mais informações sobre clonagem, consulte Clonagem de rádio na página 35.

Para obter detalhes da referência, consulte Acessórios na página 49.

Tabela 6: Indicador LED do carregador

Estado Indicação LED
A bateria está a(carregar Vermelho) o fixo	●
Bateria totalmente carregada Verde de fixo	●
Falha da bateria6	Vermelho intermitente	●

3.9

Verificar o estado da bateria

Procedimento:

Prima brevemente os botões Ligar/Desligar e Bateria.

As funcionalidades Anel inteligente de brilho de estado e Funcionamento assistido por voz indicam o estado da bateria do rádio.

Tabela 7: Estado da bateria

Nível da bateria Indicação LED Cor
Alto (50 - 100%) Verde
Médio (20 - 50%) Amarelo
Baixo (3 - 20%) Vermelho
Crimico (0 - 3%) Vermelho intermitente

Capítulo 3: Bateria e carregador

O rádio regressa à cor do canal atual após indicar o estado da bateria.

Capítulo 4

Programação de rádio através do CPS

Pode programar ou alterar as funcionalidades dos seus rádios através da utilização do Software de programação do cliente (CPS) e do cabo de programação CPS.

O Software CPS está disponível gratuitamente para transferência na Internet em http://www.motorolasolutions.com/CLPe.

4.1

Programação do rádio

Pré-requisitos:

Instale o Software de programação por computador (CPS) no seu computador.

Certifique-se de que o rádio está ligado.

Procedimento:

1 Ligue o rádio utilizando o carregador de encaixe ou o compartimento de carregamento com a etiqueta PROG no carregador de unidades múltiplas e o cabo de programação CPS 7

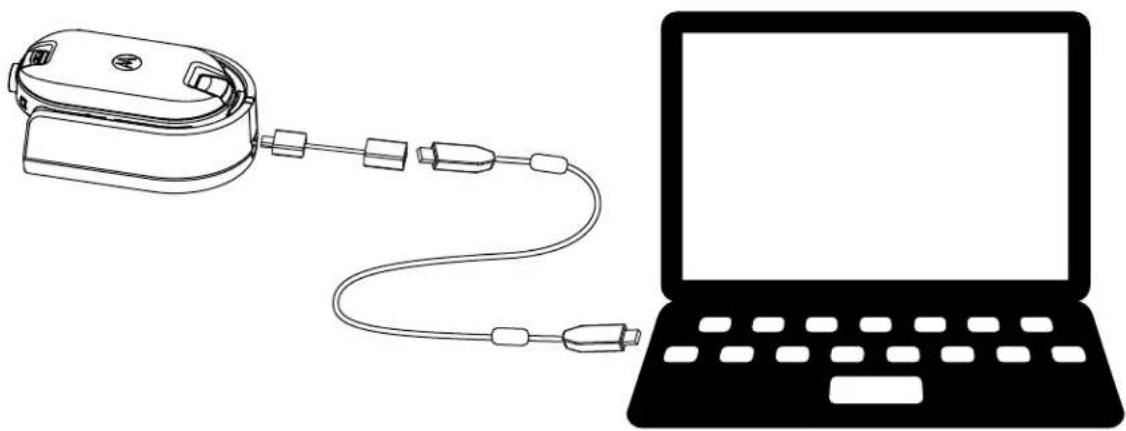

Figura 10: Programar o rádio através de um carregador de unidade individual

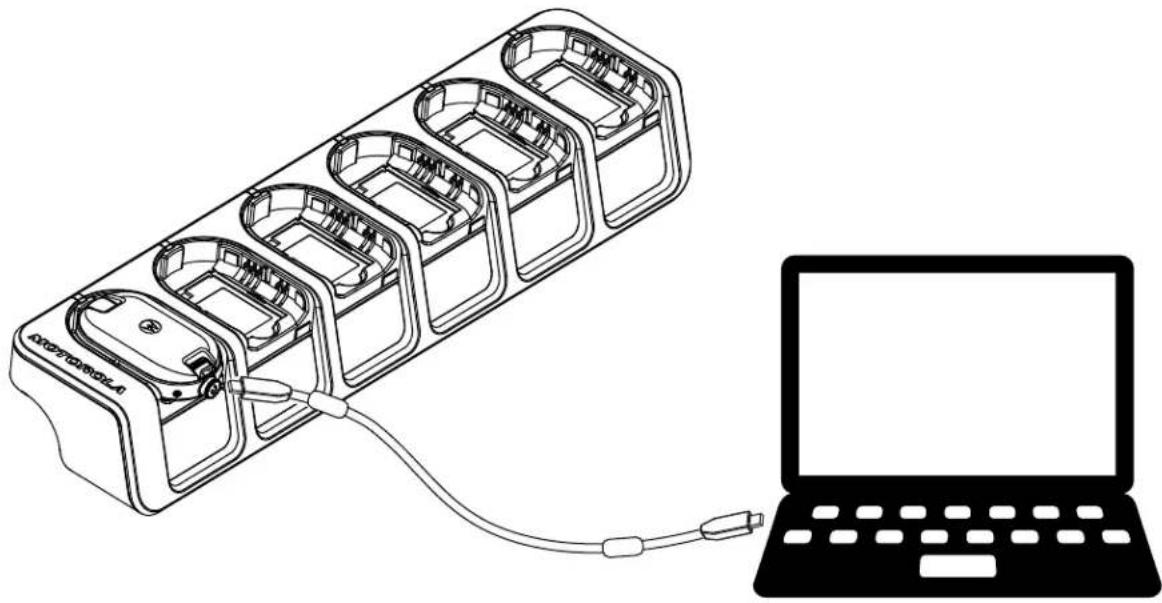

Figura 11: Programar o rádio através de um carregador de unidades múltiplas

2 Coloque o interruptor do cabo na posição analógica. 3 Após ter ligado o rádio, abra o CPS e selecione Ler na barra de ferramentas para obter o perfil do rádio.

Pode alterar as definições gerais, de áudio, de menu, de canais, da lista de procura, definições personalizadas de PL/DPL e selecionar frequências e códigos PL/DPL em cada canal.

4 Para guardar as definições, selecione Escrever para rádio na barra de ferramentas.

AVISO:

Para obter mais informações sobre o CPS, consulte o menu Ajuda no CPS.

4.2

Predefinições de fábrica

O seu rádio está programado de fábrica para as seguintes definições.

Tabela 8: Predefinições do CLP446e

Número do canal Definções de frequência (MHz)	Valor do)código (Hz)Largura de banda (kHz)
1 446,00625 67,0 12,5
2 446,01875
3 446,03125
4 445,04375
5 446,05625
6 446,06875
7 446,08125
8 446,09375

Tabela 9: 8 canais/frequências adicionais através do CPS do CLP446e

Número do canal Definições de frequência (MHz)	Valor do)código (Hz)Largura de banda (kHz)
9 446,00625 DPL754 12	5
10 446,01875
11 446,03125
12 445,04375
13 446,05625
14 446,06875
15 446,08125
16 446,09375

AVISO:

Restrito a 8 canais na Rússia de acordo com a lei. Consulte o manual do utilizador. Por predefinição, apenas as frequências analógicas 446,0 - 446,1 MHz estão disponíveis. As frequências analógicas 446,1-446,2 MHz devem ser utilizadas apenas em países onde essas frequências são permitidas pelas autoridades governamentais.

Tabela 10:

Número do canal Definções de frequência (MHz)	Valor do)código (Hz)Largura de banda (kHz)
1 464,55 67,0 12,5
2 467,925
3 467,85
4 467,875
5 461,0625
6 461,1125
7 461,1625
8 461,2125

Tabela 11: 8 canais/frequências adicionais do CLPe PLUS

Número do canal Definções de frequência (MHz)	Valor do)código (Hz)Largura de banda (kHz)
9 461,2625 67,0 12,5
10 461,3125
11 461,3625
Número do canal Definições de frequência (MHz)	Valor do)código (Hz)Largura de banda (kHz)
12 462,7875
13 462,8375
14 462,8875
15 464,4875
16 464,5375

Capítulo 5

Clonagem de rádio

A funcionalidade de clonagem permite-lhe copiar as definições de rádio de um rádio para outro.

5.1

Definições de clonagem de rádio

Pode copiar as definições de rádio da origem para outro rádio.

Pode utilizar um dos seguintes carregadores e cabos de unidades para clonagem:

• Kit de carregador de unidade individual (SUC) da série CLP, referência IXPN4028_ ⁸ e kit de cabo de clonagem da série CLP, referência HKKN4028_ (acessório opcional).
• Kit de carregador de unidades múltiplas (MUC), referência IXPN4029_ (acessório opcional)

O MUC não precisa de estar ligado para a clonagem, mas também os rádios têm de ter as baterias carregadas.

5.2

Clonar rádios com o cabo de clonagem

Pré-requisitos:

• Uma bateria totalmente carregada em cada rádio.
• Dois kits de carregador de unidade individual (SUC).
• Ambos os rádios estão desligados.
• Rádio de origem: rádio a clonar.
• Rádio de destino: rádio para o qual é copiada a configuração do rádio de origem.

Um rádio programado com as frequências alargadas (446,00625 MHz - 446,19375 MHz) não suporta a clonagem para rádios antigos de oito frequências.

Figura 12: Clonagem do rádio através de um carregador de unidade individual

Procedimento:

1. Desligue todos os cabos, como o cabo de alimentação ou o cabo Micro-USB, dos SUC.

2. Ligue uma extremidade do cabo de clonagem micro-USB a um SUC e ligue a outra extremidade ao segundo SUC.

AVISO:

Certifique-se de que o interruptor no cabo de clonagem está na posição Antigo.

Durante o processo de clonagem, não é fornecida alimentação ao SUC. Não é possível carregar as baterias. É estabelecida uma comunicação de dados entre os dois rádios.

3. Ligue o rádio de destino e coloque-o num dos SUC. 4. Para ligar o rádio de origem, mantenha premidos os botões PTT e - em simultâneo ao ligar o rádio até ouvir o tom de clonagem. 5. Para iniciar o processo de clonagem, coloque o rádio de origem no respetivo SUC com um acessório de áudio e, em seguida, prima e solte o botão Menu.

Se for bem-sucedido, o rádio de origem emite um bip de chave correta.

Se não for bem-sucedido, o rádio de origem emite o som "Bonk".

O som é emitido durante, no máximo, cinco segundos.

6 Desligue e ligue os rádios para sair do modo de clonagem e aceder ao modo de utilização dos rádios após terminar o processo de clonagem.

AVISO:

Quando o rádio está no modo de clonagem, a funcionalidade Desativação automática não é aplicável.

5.3

Clonar rádios com o carregador de unidades múltiplas

Pré-requisitos:

• Uma bateria totalmente carregada em cada rádio.
• Carregador de unidades múltiplas (MUC) da série CLP.
• Ambos os rádios estão desligados.
• Rádio de origem: rádio a clonar.
• Rádio de destino: rádio para o qual será copiada a configuração do rádio de origem.

Procedimento:

1 Para colocar o rádio de origem no modo de clonagem, mantenha premidos os botões PTT e do rádio de origem em simultâneo ao ligar o rádio até ouvir o tom de clonagem. 2 Coloque o rádio de origem num dos compartimentos de carregamento com a etiqueta CLONE. 3 Ligue o rádio de destino e coloque-o no compartimento de carregamento de emparelhamento com a etiqueta CLONE e inicie o processo de clonagem. 4 Para iniciar o processo de clonagem, prima o botão Menu no rádio de origem.

O rádio de origem gera o tom de início de clonagem.

5 Para ativar o rádio, desligue e volte a ligar os rádios após terminar o processo de clonagem. 6 Para clonar outro rádio, repita os passos 3 a 5. 7 Para sair do modo de clonagem no rádio de origem, desligue o rádio.

Figura 13: Clonagem do rádio através de um carregador de unidades múltiplas

5.4

Resolução de problemas do modo de clonagem

Quando e onde utilizar:

A voz do rádio anuncia "Bonk" indicando que o processo de clonagem falhou. Caso a clonagem falhe, efetue os seguintes passos antes de tentar iniciar novamente o processo de clonagem:

Procedimento:

1 Certifique-se de que as baterias dos dois rádios estão totalmente carregadas e corretamente encaixadas nos rádios. 2 Verifique a ligação do cabo de clonagem nos dois Carregadores de unidade individual (SUC). 3 Certifique-se de que não existem resíduos na base de carregamento ou nos contactos do rádio e que o contacto do rádio está a tocar firmemente no contacto do SUC ou MUC. 4 Certifique-se de que o Rádio de destino está ligado. 5 Certifique-se de que o Rádio de origem se encontra no modo de clonagem. 6 Certifique-se de que os dois rádios se encontram na mesma banda de frequência, na mesma região e que têm a mesma potência de transmissão.

AVISO:

Este cabo de clonagem foi concebido para funcionar apenas com SUC Motorola Solutions compatível.

Ao encomendar o kit de cabo de clonagem, indique a referência HKKN4028_. Para obter mais informações sobre os acessórios, consulte Acessórios na página 49.

Capítulo 6

Configuração avançada do rádio

A Configuração avançada do rádio permite-lhe configurar as definições a partir de uma lista pré-programada sem utilizar um computador.

O Modo de configuração avançada permite-lhe personalizar as seguintes definições:

• Canais
• Frequências
• Códigos (CTCSS/DPL)

A definição Frequências permite-lhe selecionar frequências para cada canal. A definição Códigos ajuda a minimizar as interferências ao proporcionar-lhe diversas possibilidades de combinações de códigos para filtrar a estática, ruído e mensagens indesejadas.

6.1

Aceder ao Modo de configuração avançada do rádio

Pré-requisitos:

Desligue o rádio.

Procedimento:

1. Mantenha os botões PTT, + e Ligar/Desligar premidos simultaneamente durante 3 a 5 segundos até ouvir um som e o comando de voz "Programming Mode" (Modo de programação). O LED pisca a verde.

2. Para selecionar as definições que pretende mudar, prima o botão Menu.

É possível alterar as seguintes definições:

• Canal (para modelos multicanal) Frequência
• Código

Os avisos de voz indicam os itens de menu e as respectivas definições atuais.

3 Para alterar as definições, prima o botão + ou -. 4 Para aceder ao item seguinte do menu, prima o botão Menu. 5 Para sair do modo Configuração avançada do rádio, mantenha premido o botão PTT até ouvir um som.

Capítulo 7

Resolução de problemas

A seguinte tabela explica a forma de resolver problemas em caso de ocorrência do sintoma.

7.1

Sintomas e soluções

Procedimento:

1

Se... Então...
Sem alimentação Recarregue ou substitua a bateria de iões de lítio. AVISO: Temperatas de functioramento extremas podem afetar a vida útil da bateria.Consulte páginá 24.
Ouvit outros ruidos ou conversas num canal	A Frequência ou o Código de eliminação de interferências pode estar a ser realizado. Execute uma das seguintes ações: ·Confirma que o:Código de eliminação de interferências está definido. ·Alterere as definições de frequências oucottigos em todos os ríadios. ·Certifique-se de que o rádio se encastra na Frequência correta e que o)código está correto quando transmitsir.
Mensagem distorcida O:Código de decifração	podé estar ligado ou a definência não corresponde às definições dos outros rádios. Alterere as definições atraves do Software de programação do cliente (CPS).
A优质的 de录音 não esuficamente boa	As definições do rádio podem não corresponder corretemente. Verifique as freqüências,cottigos e larguras de banda para garantir que as definições são as vezes em todos os rádios.
Alcance de conversação limitado Execute uma das seguintes ações: ·Verifique a existência de uma红线 de visão desimpedida para melhorar atransmissão. Evite aproximidade de aço,
	estruturas de betão, vegetação densa, edifíciais ou veículos. • Altere o positioningamento do rário. • ParaLER a alcance e a cobertura, pode reduzir as obstruções ouLER a potência. Os rádios UHF proporcionam uma maior cobertura em edificios industriais e commerciais. Acerter a potência,aumenta o alcance do sinal e apenetração atraves de obstruções.
Mensagem nãoenviadaou recebidaExecute	uma das seguinças: • Certificado-se de que o botão PTT estácompletamente premido durante atransmissão. • Confirmse se os rádios se entrainam nasmesmas definições de Canal,Frequency, Códigos de eliminaçao deinterferências e Códigos de decifragação.Consulte Transmissao e receção napagina 16. • Recarregue, substitua ou reposicao asbaterias. Consulte pagina 24. • Altere o posicionalamento do rário.Obstruções e operação em espacosfechados ou em veículos podem causariinterferências. • Verifique se o rádio não se encontrar nosmode de Procura. Consulte Procurcaranes mais de rádio na pagina 21.
Estatuaou interferrênciafortoeRsídios estantodemasiado prósimo.Certificado-se de que os rádios detransmissao e receção estáa umadistância de,pelo menos,1,5 metros (5pés).Os rádios estaomuito afastados ou existemobstáculos que interferem com atransmissão.
Bateria refracareRecarregue ou substituaabateria	de iõesde lítio.AVISO:Temperatura de operaçãoextremas afetam a vidautil dabateria.Consulte pagina 24.
A luzLED do carregarodofencaixenãopisca	Executeuma das seguinças:

Se... Então...

	·Verifique se o rádio e a bateria está correto. ·Verifique os contactos da bateria e do carregarao para se certificado de que está limpos e de que o pinto de carregamento está inserto. ·Consulte Carregar uma bateria solta com o SUC de encaixe na网页 26 e Indicações LED do carregarao na网页 28.
A bateria não carrega embora tenha sido colocada no carregarao de encaixe há algo tempo	Execute uma das seguntenzões: ·Verifique se o carregarao de encaixe está bem ligado e corresponde a uma fonte de alimentação compatible. Consulte Carregar uma bateria solta com o SUC de encaixe na网页 26. ·Verifique os indicadores LED do carregarao para verifiar se a bateria tem um problema. Consulte Indicações LED do carregarao na网页 28.

Capítulo 8

Utilização e guardados

Este capítulo explica a manutenção do rádio.

Utilize um pano macio e húmido para limpar o exterior

Não mergulhe em água

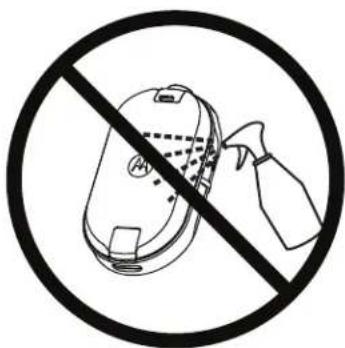

Não utilize álcool ou soluções de limpeza

Se o rádio for mergulhado em água:

Desligue o rádio e remova as pilhas

Seque com um pano macio

Não utilize o rádio até que esteja completamente seco

AVISO:

O rádio tem a classificação IP54 apenas quando a proteção contra poeiras ou o acessório de áudio está ligado ao conetor.

Capítulo 9

Tabela de frequências de rádio e códigos

As seguintes tabelas indicam informações de frequência e são úteis ao utilizar rádios bidirecionais da série CLPe da Motorola Solutions com outros rádios empresariais.

9.1

Lista de frequências do CLP446e

Tabela 12: Predefinições do Modelo CLP446e

N.° de freq. Definições de frequência (MHz)	Largura de banda (kHz)
1 446,00625 12,5
2 446,01875 12,5
3 446,03125 12,5
4 445,04375 12,5
5 446,05625 12,5
6 446,06875 12,5
7 446,08125 12,5
8 446,09375 12,5

Tabela 13: 8 frequências adicionais através do CPS do CLP446e

N.° de freq. Definições de frequência (kHz)	Largura de banda (kHz)
9 446,10625 12,5
10 446,11875 12,5
11 446,13125 12,5
12 446,14375 12,5
13 446,15625 12,5
14 446,16875 12,5
15 446,18125 12,5
16 446,19375 12,5
AVISO: Restinguindo a 8 canais na Rússia de acordo com a lei. Por predefinição, aspenas as frequências analógicas 446,0 - 446,1 MHz está disponible. As frequências analógicas 446,1-446,2 MHz devem ser realizadas aspenas em países ond das vezes frequências são permitidas pelas autoridades governentais.

9.2

Frequências CLPe PLUS

Tabela 14: Frequências UHF CLPe Plus. As frequências podem ser editadas a partir da janela de frequências através do CPS.

N.° de freq. Freq. (MHz) Largura de banda (kHz)	N.° de freq. Freq. (MHz) Largura de banda (kHz)
1 464,5000 12,5 46 466,3375 12,5
2 464,5500 12,5 47 466,3625 12,5
3 467,7625 12,5 48 467,7875 12,5
4 467,8125 12,5 49 467,8375 12,5
5 467,8500 12,5 50 467,8625 12,5
6 467,8750 12,5 51 467,8875 12,5
7 467,9000 12,5 52 467,9125 12,5
8 467,9250 12,5 53 469,4875 12,5
9 461,0375 12,5 54 469,5125 12,5
10 461,0625 12,5 55 469,5375 12,5
11 461,0875 12,5 56 469,5625 12,5
12 461,1125 12,5 57 462,1875 12,5
13 461,1375 12,5 58 462,4625 12,5
14 461,1625 12,5 59 462,4875 12,5
15 461,1875 12,5 60 462,5125 12,5
16 461,2125 12,5 61 467,1875 12,5
17 461,2375 12,5 62 467,4625 12,5
18 461,2625 12,5 63 467,4875 12,5
19 461,2875 12,5 64 467,5125 12,5
20 461,3125 12,5 65 451,1875 12,5
21 461,3375 12,5 66 451,2375 12,5
22 461,3625 12,5 67 451,2875 12,5
23 462,7625 12,5 68 451,3375 12,5
24 462,7875 12,5 69 451,4375 12,5
25 462,8125 12,5 70 451,5375 12,5
26 462,8375 12,5 71 451,6375 12,5
27 462,8625 12,5 72 452,3125 12,5
28 462,8875 12,5 73 452,5375 12,5
29 462,9125 12,5 74 452,4125 12,5
30 464,4875 12,5 75 452,5125 12,5
31 464,5125 12,5 76 452,7625 12,5
32 464,5375 12,5 77 452,8625 12,5
33 464,5625 12,5 78 456,1875 12,5
34 466,0375 12,5 79 456,2375 12,5
35 466,0625 12,5 80 456,2875 12,5
36 466,0875 12,5 81 468,2125 12,5
37 466,1125 12,5 82 468,2625 12,5
38 466,1375 12,5 83 468,3125 12,5
39 466,1625 12,5 84 468,3625 12,5
40 466,1875 12,5 85 468,4125 12,5
41 466,2125 12,5 86 468,4625 12,5
42 466,2375 12,5 87 468,5125 12,5
43 466,2625 12,5 88 468,5625 12,5
44 466,2875 12,5 89 468,6125 12,5
45 466,3125 12,5 90 468,6625 12,5

9.3

Tabela 15: Códigos de eliminação de interferências CTCSS/DPL

CTCSS Código CTCSS/DPL		Códigos	DPL Códigos		DPL Códigos		DPL Códigos
0 Desligado 24	151,4	47 54 71	243 95	445
167,0	25	156,7	48 65	72 244	96 464
271,9	26	162,2	49 71	73 245	97 465
374,4	27	167,9	50 72	74 251	98 466
477,0	28	173,8	51 73	75 261	99 503
579,7	29	179,9	52 74	76 263	100	506
682,5	30	186,2	53 114	77 265	101	516
785,4	31	192,8	54 115	78 271	102	532
888,5	32	203,5	55 116	79 306	103	546
991,5	33	210,7	56 125	80 311	104	565
10	94,8	34	218,1	57 131	81 315	105	606
11	97,4	35	225,7	58 132	82 331	106	612
12	100,0	36	233,6	59 134	83 343	107	624
13	103,5	37	241,8	60 143	84 346	108	627
14	107,2	38	250,3	61 152	85 351	109	631
15	110,9	122	69,3	62	155	86	364	110 632

CTCSS Código CTCSS/DPL	Códigogo	DPL Código	DPL Código	DPL Código
16 114,8 39 23,0 63 156 87 365 111 654
17 118,8 40 25,0 64 162 88 371 112 662
18 123,0 41 26,0 65 165 89 411 113 664
19 127,3 42 31,0 66 172 90 412 114 703
20 131,8 43 32,0 67 174 91 413 115 712
21 136,5 44 43,0 68 205 92 423 116 723
22 141,3 45 47,0 69 223 93 431 117 731
23 146,2 46 51,0 70 226 94 432 118 732
				119 734

Tabela 16: Códigos de eliminação de interferências CTCSS/DPL (Continuação)

DPL:Cólico DPL:Cólico DPL:Cólico DPL:Cólico
120 743 146 DPL 55	Invertido	171 DPL 80	195 DPL 104
		Invertido	Invertido
121 754 147

DPL Código DPL Código DPL Código DPL Código

Capítulo 10

Garantia limitada da Motorola Solutions

10.1

Informações sobre a garantia

O distribuidor ou revendedor autorizado da Motorola Solutions onde comprou o seu rádio bidirecional e/ou acessórios originais da Motorola Solutions compromete-se a responsabilizar-se pelos produtos sob garantia e/ou prestar os serviços previstos na garantia. Envie o rádio ao distribuidor ou revendedor para solicitar os serviços de garantia. Não envie o rádio para a Motorola Solutions. De modo a poder usufruir dos serviços previstos na garantia, deve estar o recibo de compra ou um comprovativo de compra equivalente, com a data da compra. O rádio bidirecional deve também apresentar o número de série de forma legível. A garantia não se aplica caso os números de modelo ou de série do produto tenham sido alterados, apagados, removidos ou estejam ilegíveis.

10.2

V. O QUE A PRESENTE GARANTIA NÃO COBRE

1. Defeitos ou danos resultantes da utilização do Produto de uma forma contrária ao normal e habitual. 2. Defeitos ou danos resultantes de utilização inadequada, acidente, água ou negligência. 3. Defeitos ou danos resultantes de testes, utilização, manutenção, instalação, alteração, modificação ou ajustes incorretos. 4. Quebras ou danos nas antenas, exceto quando resultem diretamente de defeitos no fabrico dos materiais. 5. Produtos sujeitos a modificações, desmontagens ou reparações não autorizadas (incluindo, sem caráter limitativo, a adição ao Produto de equipamentos não fornecidos pela Motorola Solutions) que afetem adversamente o desempenho do Produto ou interfiram com os procedimentos normais de inspeção e teste de garantia do Produto por parte da Motorola Solutions no sentido de verificar qualquer reivindicação de garantia. 6. Produtos cujo número de série tenha sido removido ou se encontre ilegível. 7. Baterias recarregáveis, se:

• qualquer um dos vedantes na caixa da bateria das células está danificado ou aparenta indícios de adulteração.
• os danos ou defeitos são causados pelo carregamento ou utilização da bateria no equipamento ou serviço que não o produto para o qual está especificado.

8 Custos dos portes para o centro de reparações.

9 Produtos que, devido à alteração ilegal ou não autorizada do software/firmware do produto, não funcionam em acordo com as características típicas publicadas pela Motorola Solutions ou com a etiqueta de certificação da FCC em vigor para o produto no momento em que o produto foi inicialmente distribuído pela Motorola Solutions. 10 Riscos ou outros danos cosméticos nas superfícies do produto que não prejudiquem o funcionamento do mesmo. 11 Desgaste normal e habitual.

Capítulo 11

Acessórios

Tabela 17: Acessórios de áudio

N.° de peça Descrição
PMLN8077_Auricular sobre a orelha, um pino
PMLN8125_Auricular sobre a orelha, um pino, cabo curto
PMLN8190_Auricular de vigilência, um pino

Tabela 18: Baterias

N.° de peça Descrição
HKNN4013_Bateria de iões de lítio de alta capacidade da série CLP
PMLN8066_Porta da bateria de iões de lítio de alta capacidade CLPe

Tabela 19: Acessórios de transporte

N.° de peça Descrição
PMLN8064_Bolsa magnética da série CLPe
PMLN8065_Coldre de mola de cinto articulada da série CLP

Tabela 20: Carregadores

N.° de peça Descrição
IXPN4029_Kit de carregarador de unidades multiplas	(MUC) da série CLP
IXPN4028_9	Kit de carregarador de unidade individual (SUC) da série CLP

Tabela 21: Cabos de programação

N.° de peça Descrição
HKKN4027_Cabo CPS da série CLP
HKKN4028_Cabo de clonagem da série CLP
