Producttype	Professionele portofoon
Merk	Motorola Solutions
Model	CLP446e
Categorie	PMR446 portofoon
Frequentieband	PMR446 (446,0 – 446,2 MHz)
Aantal kanalen	16 (8 standaard, 8 extra via CPS)
Zendvermogen	0,5 W
Voeding	Oplaadbare Li-ion batterij (inbegrepen)
Batterijduur	Tot 20 uur (standaard cyclus 5/5/90)
Oplaadtijd	Ongeveer 5,5 u (enkele lader) / 4 u (meervoudige lader)
Typisch bereik	Tot 6 niveaus (gebouw) of 7.400 m²
Beschermingsgraad	IP54 (met afdekking of aangesloten audio-accessoire)
Belangrijkste functies	Kanaalselectie, scannen, monitor, oproeptoon, oproep omhoog, programmering via CPS, klonen, storingreductie CTCSS/DPL
Weergave	Slimme ring-LED (16 kleuren per kanaal)
Accessoireaansluiting	Bedrade audio-aansluiting (met vergrendeling)
Inhoud van de doos	Radio, Li-ion batterij, batterijklep, lader met transformator, hoes met riemclip, audio-accessoire, stekkerafdekking, snelle startgids, veiligheidsdocumentatie
Afmetingen	Niet gespecificeerd in de handleiding
Gewicht	Niet gespecificeerd in de handleiding
Onderhoud en reiniging	Reinigen met een zachte doek; niet onderdompelen in water, geen alcohol of reinigingsmiddelen gebruiken
Veiligheid	RF-blootstelling: professioneel gebruik, veiligheidsinstructies volgen; akoestisch: het volume zo laag mogelijk gebruiken; batterij: alleen opladen met goedgekeurde Motorola Solutions-laders
Reserveonderdelen en repareerbaarheid	Accessoires beschikbaar (batterijen, laders, hoesjes, programmeer-/kloon kabels); reparatie door erkende Motorola Solutions-technicus
Garantie	Beperkte garantie Motorola Solutions (zie handleiding voor details)

Veelgestelde vragen - CLP446e MOTOROLA

Hoe zet ik de CLP446e radio aan en uit?

Om aan te zetten, houd de Aan/Uit en batterij knop ingedrukt tot u een toon hoort en de LED gaat branden. Om uit te zetten, houd dezelfde knop ingedrukt tot de toon en het knipperen van de LED.

Hoe stel ik het volume in?

Gebruik de + en - knoppen bovenop de radio. Er zijn 15 volumeniveaus beschikbaar.

Hoe verander ik van kanaal?

Druk kort op de Menu knop, gebruik dan de + of - knoppen om het gewenste kanaal te selecteren. De LED verandert van kleur afhankelijk van het kanaal. Bevestig door op de PTT-knop te drukken of wacht 3 seconden.

Wat is de batterijduur en hoe controleer ik deze?

De batterijduur is ongeveer 20 uur in standaard cyclus. Om het niveau te controleren, druk kort op de Aan/Uit en batterij knop. De ring-LED geeft aan: groen (50-100%), geel (20-50%), rood (3-20%) en knipperend rood (0-3%).

Hoe gebruik ik de kanalen scanfunctie?

Druk op Menu om naar de scanmodus te gaan, druk dan op + om te activeren. De radio doorloopt de kanalen en stopt op een actief kanaal. Om uit te schakelen, druk op -.

Wat te doen als de audiokwaliteit onvoldoende is?

Controleer of de frequenties, CTCSS/DPL-codes en bandbreedtes hetzelfde zijn op alle radio's. Zorg er ook voor dat de batterijen opgeladen zijn en de antennes niet geblokkeerd zijn.

Hoe programmeer ik de radio via een computer?

Download de CPS (Customer Programming Software) van de Motorola Solutions website. Sluit de radio aan via de lader en de programmeerkabel (ref. HKKN4027_). Gebruik CPS om de instellingen te wijzigen (kanalen, frequenties, codes, etc.) en schrijf de wijzigingen naar de radio.

Hoe kloon ik de instellingen van de ene radio naar de andere?

Gebruik de kloonkabel (ref. HKKN4028_) en twee enkele laders, of de meervoudige lader. Zet de bronradio in kloonmodus (PTT + - bij inschakelen), plaats hem in de lader, start dan het klonen door op Menu op de bron te drukken. De doelradio moet aan staan.

Welke accessoires zijn beschikbaar voor de CLP446e?

De accessoires omvatten: hoogcapaciteit batterijen (HKNN4013_), oortelefoons (PMLN8077_, etc.), hoesjes met riemclip (PMLN8065_), meervoudige laders (IXPN4029_), programmeer- en kloonkabels. Zie de volledige lijst in hoofdstuk 11 van de handleiding.

Hoe reinig en onderhoud ik de radio?

Gebruik een zachte doek om de buitenkant te reinigen. Dompel de radio niet onder in water en gebruik nooit alcohol of reinigingsmiddelen. Als de radio ondergedompeld is, zet hem uit, verwijder de batterij, droog hem en gebruik hem pas als hij volledig droog is.

GEBRUIKSAANWIJZING CLP446e MOTOROLA

CLP446e/CLPe PLUS Gebruikershandleiding

Inhoud

Auteursrechtvermelding voor documentatie 4

Afwijzing van aansprakelijkheid 5

Auteursrechten op computersoftware 6

Veiligheidsinformatie over batterijen, opladers en audioaccessoires 7

Richtlijnen voor veilige bediening 7

Akoestische veiligheid 8

Veiligheidsnormen voor blootstelling aan radiogolven 9

Kennisgeving aan gebruikers 10

Inleiding 11

Inhoud van het pakket 11

Hoofdstuk 1: Overzicht van de mobilofoon 12

Hoofdstuk 2: Aan de slag 13

2.1 De batterijplaatsen 13 2.2 Bekabelde audioaccessoire aansluiten 13 2.3 De portofoon in- en uitschakelen 15 2.4 Het volume aanpassen 15 2.5 De draaibare riemklemhouder plaatsen en verwijderen 15 2.6 Uitzenden en ontvangen 16

2.6.1 Zendbereik 17

2.7 Menu-instelling 17 2.7.1 Bewerkingen met menu-instellingen 17

2.8 Kanalen selecteren 18

2.8.1 Standaardkanaal instellen en voor CPS. 18 2.8.2 LED-indicatoren 20

2.8.2.1 Volume-LED 20

2.9 Kanalen monitoren 21 2.10 Scannen 21

2.10.1 Kanalen scanner 21

2.11 Dynamische talkaround scanners 21 2.12 Beltonen uitzenden 22 2.13 De portofoon dampen 22 2.14 Oproep escaleren 22

Hoofdstuk 3: Batterijen en oplader. 24

3.1 Batterijspecificaties 24 3.2 Levensduur van batterij 24

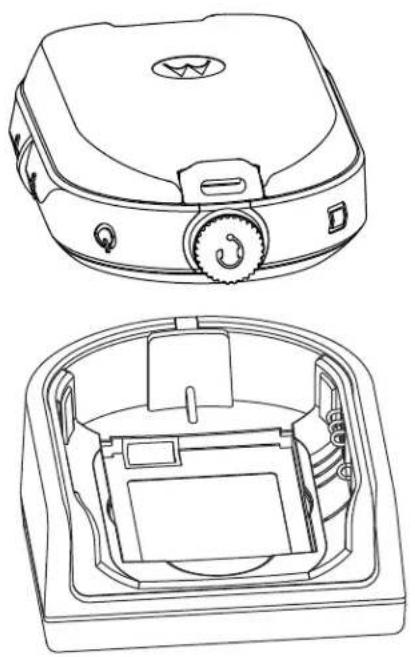

3.3 De lithium-ionbatterij verwijderen 24 3.4 Voedingsbron, adapter en oplader 25 3.5 Losse batterij 26

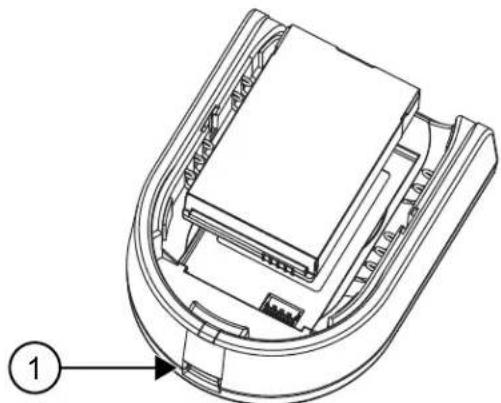

3.5.1 Een losse batterij opladen met de oplader voor één apparaat.. 27 3.5.2 Een losse batterij opladen met de optionele oplader voor meerdere apparaten.... 27

3.5.3 Geschatte oplaadtijd 27

3.6 Portofoon opladen met de oplader voor een apparaat 27 3.7 Opladen met de optionele oplader voor meerdere apparaten 28 3.8 LED-indicaties oplader 29 3.9 De batterijstatus controleren 29

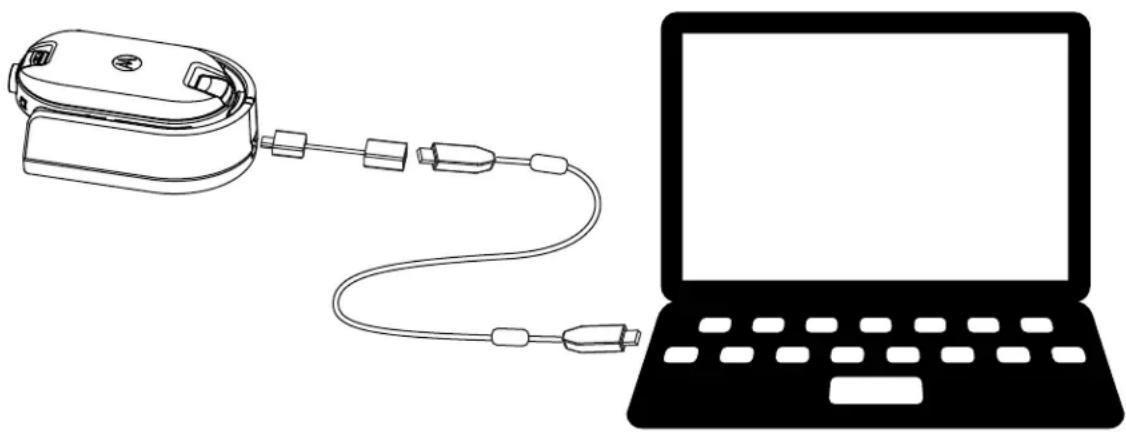

Hoofdstuk 4: Portofoonprogrammering via CPS. 31

4.1 De portofoon programmeren 31 4.2 Standaardfabrieksinstellingen 32

Hoofdstuk 5: Portofoon klonen. 35

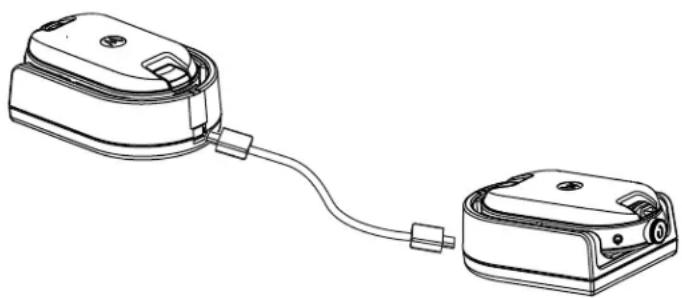

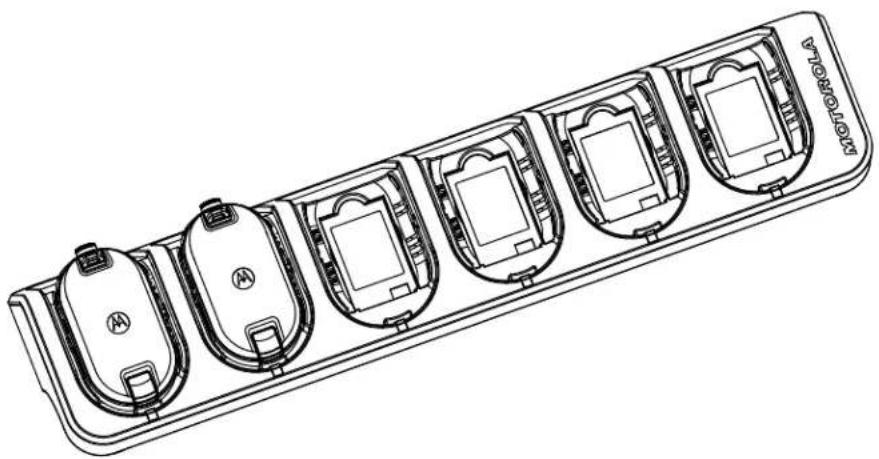

5.1 Portofooninstellingen klonen 35 5.2 Portofoons klonen met de kloonkabel 35 5.3 Portofoons klonen op de oplader voor meerdere apparaten 36 5.4 Probleemoplossing voor kloonmodus 37

Hoofdstuk 6: Geavanceerde portofoonconfiguratie 38

6.1 De modus voor geavanceerde portofoonconfiguratie instellen 38

Hoofdstuk 7: Probleemoplossing. 39

7.1 Symptomen en oplossingen 39

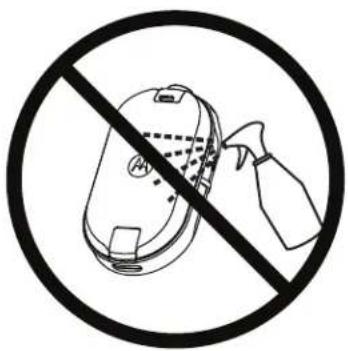

Hoofdstuk 8: Gebruik en onderhoud. 42

Hoofdstuk 9: Radiogolven- en codetabel. 43

9.1 Frequentielijst voor CLP446e 43 9.2 CLPe PLUS-frequenties 44 9.3 CTCSS/DPL-interferentie-eliminatiecodes 45

Hoofdstuk 10: Beperkte garantie voor Motorola Solutions. 48

10.1 Garantie-informatie 48 10.2 V. WAT WORDT NIET GEDEKT DOOR DEZE GARANTIE 48

Hoofdstuk 11: Accessoires 49

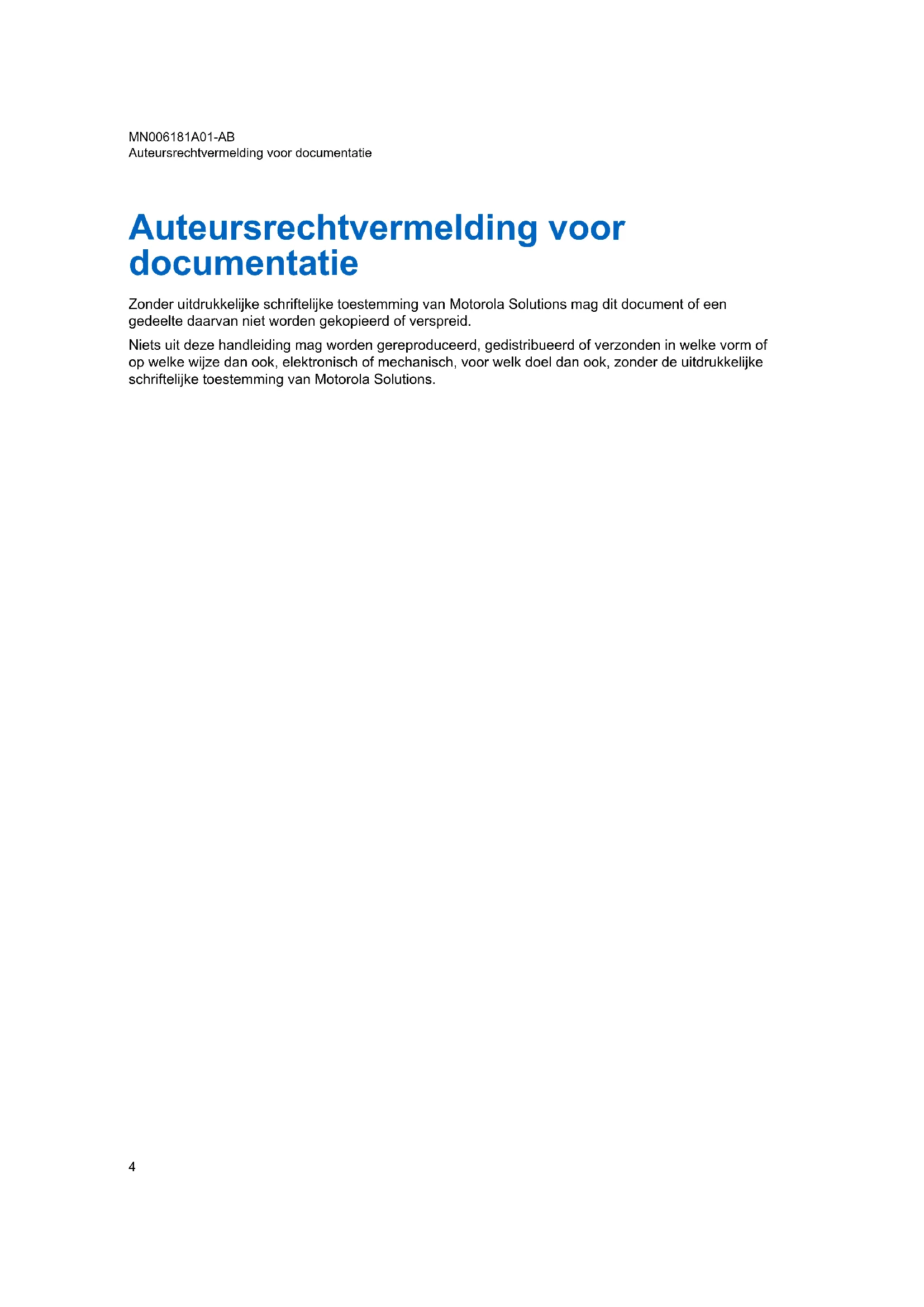

Auteursrechtvermelding voor documentatie

Zonder uitdrukkelijke schriftelijke toestemming van Motorola Solutions mag dit document of een gedeelte daarvan niet worden gekopieerd of verspreid.

Niets uit deze handleiding mag worden gereproduceerd, gedistribueerd of verzonden in welke vorm of op welke wijze dan ook, elektronisch of mechanisch, voor welk doel dan ook, zonder de uitdrukkelijke schriftelijke toestemming van Motorola Solutions.

Afwijzing van aansprakelijkheid

De informatie in dit document is zorgvuldig onderzocht en wordt volledig betrouwbaar geacht. Er wordt echter geen verantwoordelijkheid genomen voor onjuistheden.

Motorola Solutions behoudt zich tevens het recht voor om aan ieder product veranderingen aan te brengen, om de leesbaarheid, de functionaliteit of het ontwerp te verbeteren. Motorola Solutions aanvaardt geen enkele aansprakelijkheid die voortvloeit uit de toepassingen of het gebruik van een product of circuit dat in dit document wordt beschreven. Motorola Solutions dekt geen enkele licentie onder haar octrooirechten, noch de rechten van anderen.

Auteursrechten op computersoftware

Bij de in deze handleiding beschreven Motorola Solutions-producten horen mogelijk auteursrechtelijk beschermde Motorola Solutions-computerprogramma's die zich bevinden in halfgeleidergeheugens of op andere media. Volgens de wetgeving in de Verenigde Staten en andere landen behoudt Motorola Solutions zich bepaalde exclusieve rechten voor op auteursrechtelijk beschermde computerprogramma's, met inbegrip van, maar niet beperkt tot het exclusieve recht om het auteursrechtelijk beschermde computerprogramma te kopiëren of te reproduceren, op welke manier dan ook. Dienovereenkomstig mogen de auteursrechtelijk beschermde computerprogramma's in de in deze handleiding omschreven Motorola Solutions-producten dan ook niet zonder de uitdrukkelijke, schriftelijke toestemming van Motorola Solutions op welke manier dan ook worden gekopieerd, gereproduceerd, aan reverse-engineering worden onderworpen of worden verspreid.

Aan de koop van Motorola Solutions-producten kan bovendien geen gebruiksrecht worden ontleend krachtens auteursrechten, patenten of gepatenteerde toepassingen van Motorola Solutions, direct noch indirect, door juridische uitsluiting noch anderszins, behalve het normale, niet-exclusieve recht op gebruik van rechtswege bij de verkoop van een product.

Veiligheidsinformatie over batterijen, opladers en audioaccessoires

Dit document bevat belangrijke veiligheids- en gebruiksinstructies. Lees deze instructies goed door en bewaar deze voor later gebruik. Voordat u de batterijoplader gaat gebruiken, dient u alle instructies en waarschuwingsmarkeringen te lezen met betrekking tot:

• de oplader
• de batterij
• de op de batterij aangesloten portofoon

1 Verminder de kans op letsel door alleen gebruik te maken van de oplaadbare, door Motorola Solutions goedgekeurde batterijen. Het opladen van andere batterijen kan leiden tot explosie, lichamelijk letsel of schade. 2 Het gebruik van accessoires die niet worden aanbevolen door Motorola Solutions, kan leiden tot brand, een elektrische schok of letsel. 3 Verminder schade aan de stekker en de stroomkabel door de oplader aan de stekker en niet aan de kabel uit het stopcontact te trekken. 4 Gebruik alleen een verlengkabel als dit nodig is. Het gebruik van een verkeerde verlengkabel kan leiden tot brand of een elektrische schok. Als een verlengkabel noodzakelijk is, gebruikt u een kabel met een dikte van 18 AWG bij een lengte tot 2 m en een kabel met een dikte van 16 AWG bij een lengte tot 3 meter. 5 Gebruik de oplader niet als deze op enige manier defect of beschadigd is. Breng de oplader in dat geval naar gekwalificeerde Motorola Solutions-servicemonteurs. 6 Haal de lader niet uit elkaar; deze kan niet worden gerepareerd en er zijn geen vervangende onderdelen verkrijgbaar. Als u de oplader uit elkaar haalt, kan er een elektrische schok of brand ontstaan. 7 Verminder de kans op een elektrische schok door de lader uit het stopcontact te trekken voordat u deze onderhoudt of reinigt.

Richtlijnen voor veilige bediening

• Schakel de portofoon uit tijdens het opladen.
• De oplader is niet geschikt voor buitenshuis. Gebruik alleen op droge locaties en onder droge omstandigheden.
• Sluit de oplader aan op een correct bekabelde voedingsbron met zekeringen en het juiste voltage (uitsluitend zoals vermeld op het product).
• Koppel de oplader los van de netspanning door de stekker uit het stopcontact te trekken.
• Sluit de apparatuur aan op een stopcontact dat gemakkelijk te bereiken en in de buurt is.
• Eventuele zekeringen in apparatuur moeten worden vervangen volgens het type en de specificatie zoals vermeld in de bijbehorende instructies.
• De maximale omgevingstemperatuur van de spanningsbronapparatuur mag niet hoger zijn dan 40 °C.
• Het uitvoervermogen van de spanningsbroneenheid mag niet hoger zijn dan de classificaties die aan de onderzijde van de oplader staan vermeld op het productetiket.
• Zorg ervoor dat de kabel zo ligt dat niemand hierop kan stappen of erover kan struikelen en dat deze niet vochtig kan worden, kan beschadigen of strak kan komen te staan.

Akoestische veiligheid

LET OP: Langdurige blootstelling aan luide geluiden uit welke bron dan ook kan uw gehoor tijdelijk of permanent aantasten. Hoe luider het portofoonvolume, des te sneller uw gehoor kan worden aangetast. Gehoorschade als gevolg van luide geluiden wordt in eerste instantie vaak niet opgemerkt en kan een cumulatief effect hebben.

Bescherming van uw gehoor:

• Gebruik een zo laag mogelijk volume om uw werk te doen.
• Stel het volume alleen luider in als u zich in een rumoerige omgeving bevindt.
• Verlaag het volume voordat u de headset of oortelefoon aansluit.
• Gebruik headsets of oortelefoons zo kort mogelijk met hoog volume.
• Als het geluid hinderlijk wordt voor uw oren, als u een piepend geluid hoort of als u de stemmen slecht verstaat, moet u direct stoppen met het luisteren naar uw portofoon via een headset of oortelefoon. Bezoek een arts om uw oren te laten controleren.

Veiligheidsnormen voor blootstelling aan radiogolven

Productveiligheid en blootstelling aan radiogolven.

LET OP:

Lees voor het gebruik van de portofoon de bedieningsinstructies voor veilig gebruik in de bijgeleverde handleiding Productveiligheid en blootstelling aan radiogolven.

LET OP!

Om te voldoen aan de FCC-vereisten ten aanzien van blootstelling aan radiogolven, mag deze portofoon alleen beroepsmatig worden gebruikt. Lees de handleiding Blootstelling aan radiogolven en productveiligheid voor draagbare portofoons alvorens deze portofoon in gebruik te nemen. Deze bevat belangrijke bedieningsinstructies voor veilig gebruik, beperking van blootstelling aan radiogolven en naleving van de relevante normen en regelgeving.

Raadpleeg de volgende website voor een lijst met door Motorola Solutions goedgekeurde antennes, batterijen en andere accessoires:

http://www.motorolasolutions.com/CLPe

Kennisgeving aan gebruikers

Dit apparaat voldoet aan Deel 15 van de FCC-regels onder de volgende voorwaarden:

• Dit apparaat mag geen nadelige storing veroorzaken.
• Dit apparaat moet ontvangen storing accepteren, inclusief storing die een ongewenste werking tot gevolg heeft.
• LET OP: Wijzigingen of modificaties aan het apparaat die niet nadrukkelijk zijn goedgekeurd door Motorola Solutions, kunnen ertoe leiden dat de bevoegdheid van de gebruiker om het apparaat te gebruiken teniet wordt gedaan.

Inleiding

In deze gebruikershandleiding wordt de werking van uw portofoons beschreven.

Uw leverancier of systeembeheerder kan de portofoon hebben aangepast aan uw specifieke eisen.

Vraag uw leverancier of systeembeheerder om meer informatie.

U kunt uw leverancier of systeembeheerder om de volgende informatie vragen:

• Is uw radio geprogrammeerd met vooraf ingestelde conventionele kanalen?
• Welke knoppen zijn geprogrammeerd voor andere functies?
• Welke optionele accessoires passen binnen uw eisenpakket?
• Wat zijn de beste praktijken voor mobilofoongebruik voor een effectieve communicatie?
• Welke onderhoudsprocedures verlengen de batterijduur van de portofoon?

Inhoud van het pakket

In dit gedeelte vindt u informatie over de inhoud van het pakket voor de portofoon.

Uw productpakket bevat de volgende producten en handleidingen:

CLPe-tweewegportofoon, draagbare riemklemhouder, lithium-ionbatterij en batterijklepje, oplader met transformator, 1 audioaccessoire, klep audio-aansluiting, beknopte handleiding, RF-veiligheidsgids, brochure met richtlijnen inzake radioapparatuur

Zie https://learning.motorolasolutions.com voor productinformatie.

In deze gebruikershandleiding worden de volgende modellen besproken:

Model Frequent	tieb and	Zendvermogen	Compatibilite it repeater	Aantal kanalen3
CLP446e PMR4	46 0,5 W Nee 16			4
CLPe PLUS UHF	1 W Ja 16

Hoofdstuk 1

Overzicht van de mobilofoon

In dit hoofdstuk worden uitleg gegeven over de knoppen en functies van de portofoon.

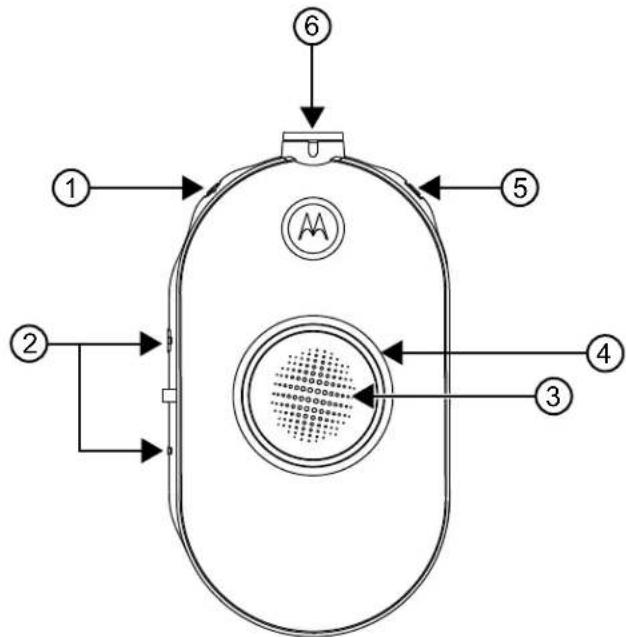

Afbeelding 1: Bedieningsfuncties van de portofoon

Itemnummer Beschrijving
1 Aan/uit- en batterijknop
2 Volumeregeling (+/-) en dampknop
3 PTT-knop (Push-to-Talk)
4 Slimme Lichtgevende statusring
5 Menu-knop
6 Accessoireaansluiting

Hoofdstuk 2

Aan de slag

Dit gedeelte helpt u om vertrouwd te raken met de basishandelingen van de portofoon.

2.1

De batterij plaatsen

Procedure:

1. Til de vergrendeling onder aan het batterijklepje omhoog en verwijder het batterijklepje van de portofoon. 2. Zorg dat de contactpunten van de batterij overeenkomen met de lipjes in het batterijcompartiment. 3. Plaats de contactzijde van de batterij eerst en duw de batterij vervolgens naar beneden om deze te bevestigen. 4. Plaats het batterijklepje op de portofoon en duw de vergrendeling omlaag om het batterijklepje te vergrendelen.

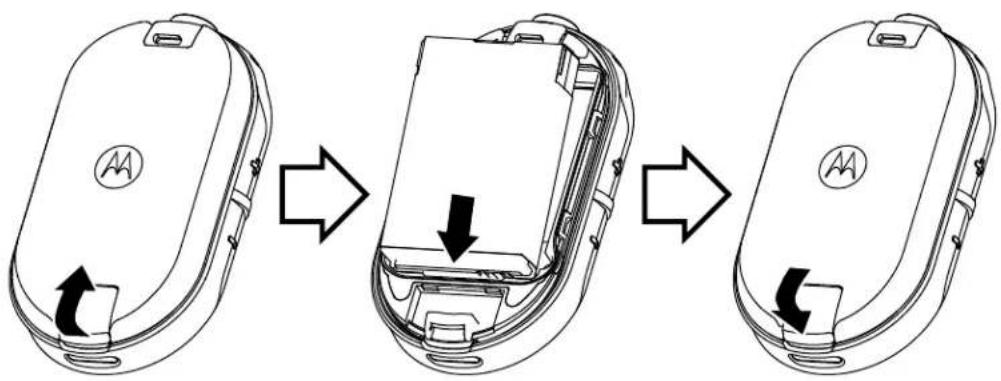

Afbeelding 2: De batterij plaatsen

2.2

Bekabelde audioaccessoire aansluiten

Eerste vereisten: Schakel de portofoon uit.

Procedure:

1. Sluit het audioaccessoire aan op de portofoon, waarbij het ontgrendelingspictogram op het audioaccessoire naar de voorkant van de portofoon is gericht.

Zorg ervoor dat de indicatoren op het audioaccessoire en de portofoon zijn uitgelijnd.

2. Draai de stekker van het audioaccessoire totdat het vergrendelingspictogram op de stekker naar de voorkant van de portofoon wijst en de indicatoren zijn uitgelijnd.

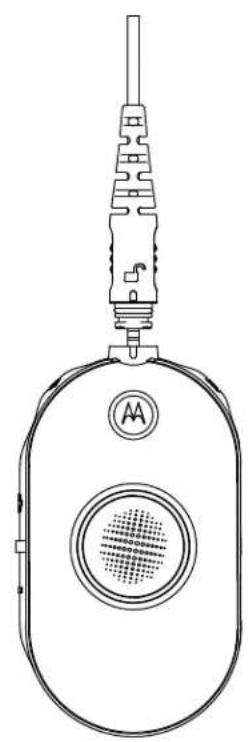

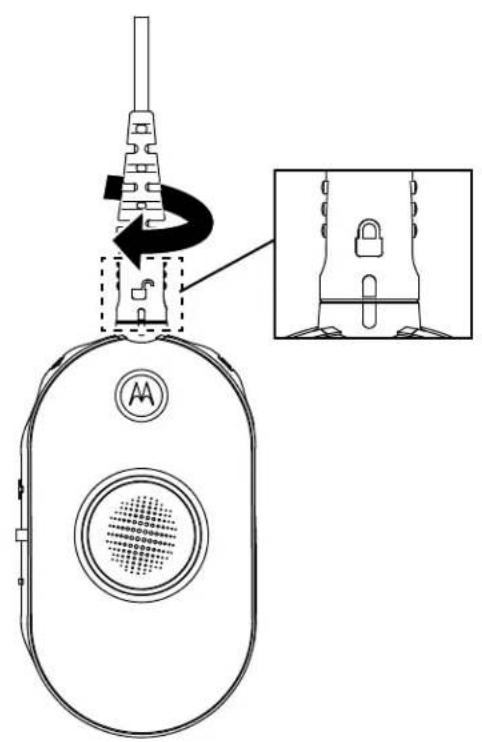

Afbeelding 3: Bekabelde audioaccessoire aansluiten

3. Schakel de portofoon in. 4. Druk op de knop Battery Status, Menu of Volume Control om te controleren of er geluid is via het audioaccessoire.

Tabel 1: Configuratie bovenste LED als accessoire voor bekabelde audio niet is aangesloten of is verwijderd

Gebruikersmodus LED-status	Kleur
Schakel de portofoon in zonder dat er een audioaccessoire is aangesloten.	Ononderbroken blauw
Het audioaccessoire is verwijderd toenwijl de portofoon ingeschakeld is.	Het lampje knippert rood/ paars tot een audioaccessoire is aangesloten

KENNISGEVING:

Verlaag het volume van de portofoon voordat u het audioaccessoire in of bij uw oor houdt.

CLPe-portofoons hebben verschillende audioaccessoires. Raadpleeg http://

www.motorolasolutions.com/CLPe voor meer informatie over goedgekeurde accessoires.

2.3

De portofoon in- en uitschakelen

Procedure:

1 Als u de portofoon wilt inschakelen, houdt u de aan/uit- en batterijknop ingedrukt totdat u een korte toon hoort en de slimme lichtgevende statusring gaat branden. 2 Als u de portofoon wilt uitschakelen, houdt u de aan/uit- en batterijknop ingedrukt totdat u een korte toon hoort en de slimme lichtgevende statusring een keer knippert.

2.4

Het volume aanpassen

Procedure:

1 U zet het volume hoger door op (+) te drukken.

KENNISGEVING: De portofoon heeft 15 volumestanden.

2 U zet het volume lager door op (-) te drukken.

2.5

De draagbare riemklemhouder plaatsen en verwijderen

De portofoons zijn voorzien van verschillende flexibele draagaccessoires. Voor de lijst met door Motorola Solutions goedgekeurde accessoires raadpleegt u http://www.motorolasolutions.com/CLPe.

Procedure:

1 Voer de volgende stappen uit om de portofoon in de houder te plaatsen:

a Schuif de onderkant van de portofoon in de houder.

b Klik de bovenkant van de houder in de portofoon rond de accessoireaansluiting.

2 Als u de portofoon uit de houder wilt verwijderen, trekt u aan het bovenste of onderste lipje en trekt u de portofoon uit de houder. 3 Maak een kleine lus in het snoer en leid het snoer door de snoergeleider. Steek het snoer in de u-vormige groef en trek het stevig vast om het snoer op zijn plaats te vergrendelen.

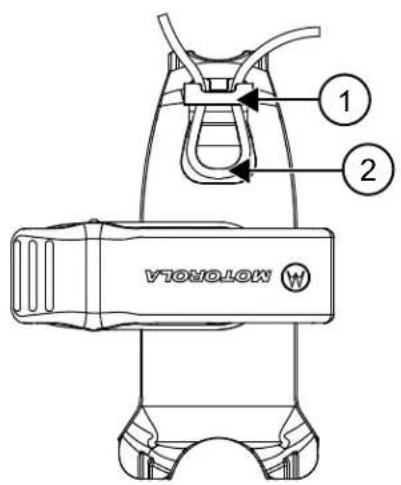

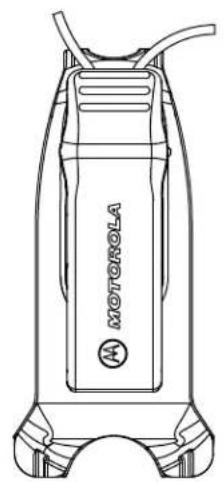

Afbeelding 4: Draaibare riemklemhouder

Itemnummer Beschrijving
1 Snoergeleider
2 U-vormige groef

4 Draai de riemklem naar de gewenste positie.

2.6

Uitzenden en ontvangen

Procedure:

1 Voer een van de volgende acties uit om oproepen uit te zenden:

• Houd de PTT-knop op de voorkant van de portofoon ingedrukt.
• Houd de PTT-knop op het bedrade audioaccessoire ingedrukt met de PTT-knop in het snoer.

2 Spreek duidelijk in de microfoon op het audioaccessoire.

3 Laat de PTT-knop los om te luisteren.

4 Als u oproepen wilt ontvangen, luistert u via de oortelefoon en drukt u op de PTT-knop om te reageren.

2.6.1

Zendbereik

Tabel 2: Zendbereik

Model Toepassing Bereik		(standaardde kking)	Bereik
CLP446e UnitIRR	Tot 6	verdiepingen	Tot 7.400 m2(80.000 ft2)
CLPe PLUS UnitIRR	it Tot 10	verdiepingen	Tot 9.200 m2(100.000 ft2)
	Met repeater Tot 20	verdiepingen	Tot 23.200 m2(250.000 ft2)

2.7

Menu-instellingen

Procedure:

1 Om door de menu-instellingen te navigeren, drukt u op de knop Menu. 2 Om het menu te verlaten, drukt u kort op de knop PTT of wacht u drie seconden.

2.7.1

Bewerkingen met menu-instellingen

In dit gedeelte worden bewerkingen met behulp van de menu-instellingen uitgelegd.

KENNISGEVING:

Als u niet wilt wachten tot de gesproken aanwijzing is voltooid, drukt u op de volgende knop om verder te gaan.

Als u zich in de menumodus bevindt, drukt u kort op PTT of wacht u drie seconden om het menu af te sluiten.

Procedure:

1 Kanaal wijzigen:

a Druk op de knop Menu om naar Kanaal te gaan. b Druk op (+) of (-) om van kanaal te veranderen.

2 De monitormodus instellen:

a Druk op de knop Menu om naar Monitor te gaan. b Druk op (+) om de monitor te activeren of op (-) om de monitor te deactiveren.

3 De scanmodus instellen:

a Druk op de knop Menu om naar Scan te gaan. b Druk op (+) om scannen te activeren of op (-) om scannen te deactiveren.

4 Beltoon verzenden:

a Druk op de knop Menu om naar Beltoon te gaan. b Druk op (+) of (-) om de beltoon te verzenden.

Ingeschakeld via Customer Programming Software (CPS - Klantprogrammeringssoftware).

2.8

Kanalen selecteren

Procedure:

1 Druk op de knop Menu.

U hoort een gesproken aanwijzing om van kanaal te veranderen door op (+) of (-) te drukken.

2 Selecteer het kanaal van uw keuze.

De LED geeft de kleur van het nieuwe kanaal aan.

3 Druk op de PTT-knop om te bevestigen. Anders wordt het kanaal geactiveerd na drie seconden wachtijd.

2.8.1

Standaardkanaalinstellingen voor CPS

In de tabel worden de standaardkanaalinstellingen voor CPS (Customer Programming Software) beschreven.

Tabel 3: Kanaalinstellingen voor CPS

CLP446e5 Modellen en CLPe PLUS-modellen
Kanaal LED-status Kleur
1 Rood
2 Groen
3 Geel
4 Blauw
5 Paars
6 Wit
7 Aqua
8 Oranje
9 Rood		Wit
10 Groen		Wit
11 Geel		Wit
12 Blauw		Wit
13 Paars		Wit
14 Wit		Wit
15 Aqua		Wit
16 Oranje		Wit
KENNISGEVING: Kanaal 9 t/m 16 wordt ingeschakeld via de CPS-configatie (Customer Programming Software).

2.8.2

LED-indicatoren

Functie LED-indicator
Monitorodus Effen per kanaalkleur.
Beltoon Tijdelijk effen per kanaalkleur.
Scannen Klosgewijslicht er=eén LED	per keer op. De kleur van de LED verandert in de bovenste sleuf als elke cyclus is voltooid.
In- of uitschakelen De bovenste rode e	n de resterende witte LED gaan kort branden.
Geavanceerde portofoonconfigatie	Knippert groen.
Feedback audio-aansluiting LED knipp	ert blauw wanner er geen accessoire is bij het opstarten.LED knippert snel rood en paars als het accessoire is losgekoppeld.

2.8.2.1

Volume-LED

Wanneer het volume wordt verhoogd, gaat de LED van de slimme lichtgevende statusring kloksgewijs branden, van linksonder naar rechtsonder op de LED-ring.

Dit zijn de drie niveaus voor de LED-helderheid voor elke LED wanneer het volume wordt verhoogd:

Gedimd, gemiddeld, maximale helderheid

2.9

Kanalen monitoren

Procedure:

1. Als u de monitormodus wilt activeren, drukt u op de knop Menu en navigeert u naar Monitor Selection (Monitorselectie).

Als de monitormodus is uitgeschakeld, hoort u een gesproken aanwijzing om de modus te activeren door op + of - te drukken.

2. Druk op + of - om de monitormodus te activeren of te deactiveren.

Als de monitormodus is ingeschakeld, hoort u ruis als er geen activiteit is of audio als er wel kanaalactiviteit is.

3. Als u de monitormodus wilt inschakelen, schakelt u de monitorfunctie in via het menu en wacht u tot het menu verdwijnt. 4. U kunt de monitormodus uitschakelen door op de knop PTT te drukken.

2.10

Scannen

U kunt maximaal zestien kanalen scannen op CLP446e- en CLPe PLUS-modellen.

Wanneer de portofoon activiteit detecteert, stopt deze met scannen en gaat de portofoon naar het actieve kanaal. U kunt dan luisteren en praten met de persoon op dat kanaal zonder dat u van kanaal hoeft te wisselen.

2.10.1

Kanalen scannen

Procedure:

1. Druk op de knop Menu om naar de scanmodus te navigeren.

Als de scanfunctie is uitgeschakeld, hoort u een gesproken aanwijzing om de functie te activeren door op + of - te drukken.

2 Druk op + of - om de scanfunctie te activeren.

Wanneer de scanfunctie is ingeschakeld, hoort u een gesproken aanwijzing om de functie te deactiveren door op + of - te drukken.

3 Druk op + of - om de scanfunctie UIT te schakelen.

2.11

Dynamische talkaround scanners

Deze functie maximaliseert de communicatiedekking voor een repeater op locatie die is ingeschakeld op tweewegportofoons.

Dynamische talkaround scannen kan worden ingeschakeld op een repeater-kanaal via de Customer Programming Software (CPS). Met deze functie kan de portofoon de zend- en ontvangstfrequenties van een repeater-kanaal scannen.

KENNISGEVING: De functie heeft een hogere prioriteit dan de scanmodus. Als dynamische talkaround scannen en scannen zijn ingeschakeld op het thuiskanaal, kan de portofoon alleen dynamische talkaround scannen ondersteunen. Deze functie is alleen beschikbaar in het CLPe PLUS-model.

2.12

Beltonen uitzenden

Procedure:

1 Druk op de knop Menu om naar Beltoon te navigeren. 2 Druk op + of - om een geselecteerde beltoon uit te zenden.

KENNISGEVING:

Er zijn zes beltonen beschikbaar.

Deze functie wordt ingeschakeld via de Customer Programming Software (CPS).

2.13

De portofoon dempen

Het dempen van het headsetvolume wordt geconfigureerd via de CPS (Customer Programming Software).

Procedure:

1. Als u het volume van de headset wilt verlagen of dempen, houdt u + of - ingedrukt.

U hoort de spraakopdracht "Dempen" op de portofoon.

2. Druk op een willekeurige knop om het volume van de headset weer in te schakelen.

U hoort de spraakopdracht "Dempen opheffen" op de portofoon.

2.14

Oproep escaleren

Met de functie Oproep escaleren kunt u overschakelen naar het kanaal voor het escaleren van oproepen en een beltoon verzenden via dit kanaal.

Om de functie Oproep escaleren in te schakelen, moet het kanaal voor het escaleren van oproepen worden geconfigureerd in Customer Programming Software (CPS). Houd de knop Menu ingedrukt om de functie Oproep escaleren te activeren en automatisch een beltoon te verzenden via het kanaal voor het escaleren van oproepen. De wachttijd voor het escaleren van een oproep begint na elke oproep. De portofoon houdt een vooraf gedefinieerde periode van wachttijd aan voor het escaleren van een oproep. De functie Oproep escaleren wordt uitgeschakeld wanneer de wachttijd is verstreken. De portofoon keert terug naar het laatste kanaal. De wachttijd wordt geconfigureerd via CPS.

Als u op de PTT-knop drukt tijdens de wachttijd, kunt u op het kanaal praten. De wachttijd voor het escaleren van oproepen wordt herstart na afloop van de spraakoproep en u kunt oproepen ontvangen van andere portofoons op het kanaal voor het escaleren van oproepen.

Bij het overschakelen naar het kanaal voor het escaleren van oproepen volgt de portofoon het geselecteerde kanaalgedrag, met uitzondering van de beltoon en de kanaalaankondiging. De beltoon wordt geconfigureerd via CPS door een van de zes beltonen te selecteren.

Als u het kanaal voor het escaleren van oproepen wilt afsluiten voordat de wachttijd verloopt, drukt u kort op Aan, Uit, Menu of houdt u Menu lang ingedrukt.

Hoofdstuk 3

Batterijen en oplader

In dit hoofdstuk worden de batterij- en oplaadfunctie van de portofoon beschreven.

3.1

Batterijspecificaties

Bij portofoons wordt een oplaadbare lithium-ionbatterij meegeleverd. Om een optimale capaciteit en prestaties te garanderen, moet de batterij worden opgeladen voordat u de portofoon voor het eerst gebruikt.

De levensduur van de batterij wordt bepaald door meerdere factoren. De cruciale factoren zijn het overmatig opladen van batterijen en de gemiddelde ontlading voor elke cyclus. Doorgaans geldt dat, hoe groter de overlading en hoe sterker de gemiddelde ontlading, des te lager het aantal keren dat een batterij kan worden gebruikt. Een batterij die bijvoorbeeld meerdere keren per dag overmatig wordt opgeladen en voor 100% wordt ontladen, gaat minder lang mee dan een batterij die minder overmatig wordt opgeladen en die slechts voor 50% wordt ontladen. Een batterij die minimaal overmatig wordt opgeladen en gemiddeld voor 25% wordt ontladen, gaat zich nog langer mee.

Batterijen van Motorola Solutions zijn speciaal ontworpen voor gebruik met een Motorola Solutions-oplader en vice versa. Door op te laden in een apparaat dat niet van Motorola Solutions is, kan de batterij beschadigen en kan de garantie van de batterij komen te vervallen. Houd indien mogelijk de temperatuur van de batterij op 25°C (kamertemperatuur). Het opladen van een koude batterij (onder de 10°C) kan leiden tot het weglekken van batterijvloeistof en uiteindelijk tot een defecte batterij. Het opladen van een hete batterij (boven de 35°C) resulteert in een verminderde ontladingscapaciteit, wat de prestaties van de portofoon nadelig beïnvloedt. De snelladers van Motorola Solutions bevatten een circuit dat de temperatuur meet om te verzekeren dat batterijen alleen worden opgeladen binnen het temperatuurbereik.

3.2

Levensduur van batterij

De volgende tabel geeft de levensduur van de batterij aan op basis van 5% uitzending, 5% ontvangst en 90% stand-by (standaard bedrijfscyclus).

Tabel 4: Geschatte levensduur van batterij

Model Schatte levensduur van batterij
CLP446e 20 uwr
CLPe PLUS 18 uwr

3.3

De lithium-ionbatterij verwijderen

Eerste vereisten: Controleer dat de portofoon is uitgeschakeld.

Procedure:

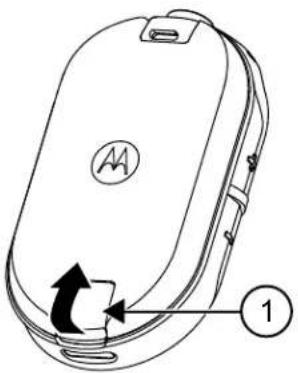

1. Til de vergrendeling onder aan het batterijklepje omhoog en verwijder het batterijklepje van de portofoon.

2. Trek de batterij weg van de portofoon.

Afbeelding 5: Batterij verwijderen

Itemnummer Beschrijving
1 Klepje van de batterij

3.4

Voedingsbron, adapter en oplader

De portofoon wordt geleverd met een oplader met een transformator.

KENNISGEVING: Alleen van toepassing op niet-multipack-modellen.

Zie voor informatie over accessoires Accessoires op pagina 49.

Afbeelding 6: Voedingsbron, adapter en oplader

3.5

Losse batterij

De batterij kan worden opgeladen als een losse batterij.

De batterij wordt opgeladen met behulp van een oplader voor een apparaat of een oplader voor meerdere apparaten.

KENNISGEVING: Wanneer u extra opladers of voedingsbronnen aanschaft, moet u erop letten dat deze overeenkomen met de opladers en de voedingsbronnen die u al hebt. Zie voor meer informatie over accessoires Accessoires op pagina 49.

Afbeelding 7: Losse batterij

Itemnummer Beschrijving
1 Micro-USB-poort

3.5.1

Een losse batterij opladen met de oplader voor een apparaat

Procedure:

1. Steek de stekker van de voedingsbron in de micro-USB-poort aan de voorkant van de oplader om de batterij op te laden. 2. Sluit de voedingsbron aan op een geschikt stopcontact. 3. Plaats de batterij in de houder, met de binnenzijde van de batterij naar de voorkant van de oplader gericht. Zie "Losse batterij" op pagina 26. 4. Controleer of de sleuven in de batterij goed in de oplader zijn geplaatst.

3.5.2

Een losse batterij opladen met de optionele oplader voor meerdere apparaten

Procedure:

1. Plaats de oplader op een vlakke ondergrond of bevestig deze aan de muur. 2. Sluit de voedingskabel aan op de aansluiting op de oplader voor meerdere apparaten. 3. Sluit het ene uiteinde van de voedingskabel aan op een stopcontact en het andere op de oplader. 4. Plaats de batterij in het opladercompartiment, met de binnenzijde van de batterij naar de voorkant van de oplader gericht. 5. Controleer of de sleuven in de batterij goed in de oplader zijn geplaatst.

3.5.3

Geschatte oplaadtijd

De volgende tabel bevat de geschatte oplaadtijden van de batterij.

Tabel 5: Geschatte oplaadtijd

Oplaadoplossing Standaard lithium-ionbatterij
Oplaadstation voor=eén apparaat 5,5uur
Oplader voor meerere apparaten 4uur

3.6

Portofoon opladen met de oplader voor een apparaat

Procedure:

1 Plaats de oplader voor een apparaat op een plat oppervlak. 2 Steek de stekker van de voedingsbron in de micro-USB-poort aan de voorkant van de oplader. 3 Sluit de juiste voedingsbron aan op een geschikt stopcontact.

4 Plaats de portofoon met de batterij in de oplader, met de contactpunten naar beneden. Zorg ervoor dat de oplaadcontacten op de oplader uitgelijnd zijn met de contactpunten op de portofoon.

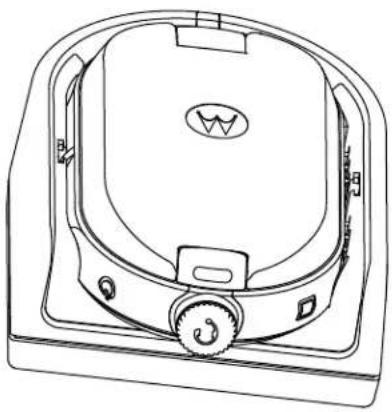

Afbeelding 8: De portofoon opladen

KENNISGEVING: Zorg er bij het opladen van een batterij die is bevestigd aan de portofoon voor dat de portofoon is uitgeschakeld. U kunt met Customer Programming Software (CPS) instellen dat de portofoon automatisch wordt uitgeschakeld wanneer de portofoon in de oplader wordt geplaatst.

3.7

Opladen met de optionele oplader voor meerdere apparaten

Met de oplader voor meerdere apparaten kunt u wel zes portofoons opladen. In elk van de zes compartimenten kunt u een portofoon plaatsen met daarin een batterij. De oplader voor meerdere apparaten biedt compartimenten voor het plaatsen van headsets.

Procedure:

1 Plaats de oplader op een vlakke ondergrond of bevestig deze aan de muur. 2 Sluit de voedingskabel aan op de aansluiting op de oplader voor meerdere apparaten. 3 Sluit het ene uiteinde van de voedingskabel aan op een stopcontact en het andere op de oplader. 4 Schakel de portofoon uit.

KENNISGEVING: Zorg er bij het opladen van een batterij die aan de portofoon is bevestigd voor dat de portofoon is uitgeschakeld. U kunt met Customer Programming Software (CPS) instellen dat de portofoon automatisch wordt uitgeschakeld wanneer de portofoon in de oplader wordt geplaatst.

5 Plaats de portofoon met de voorkant naar beneden en de batterij in het opladercompartiment. Zorg ervoor dat de portofooncontacten zijn uitgelijnd met de contactpunten op de oplader voor meerdere apparaten.

KENNISGEVING: De batterij kan worden opgeladen met behulp van de sleuf op het platte oppervlak van het opladercompartiment.

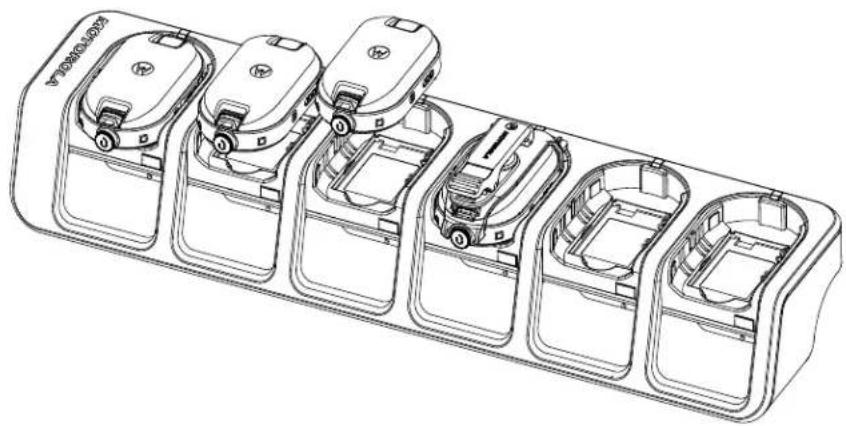

Afbeelding 9: Portofoons opladen

3.8

LED-indicaties oplader

Op de oplader heeft het oplaadcompartiment voor de portofoon een LED.

Op de oplader voor meerdere apparaten heeft elk van de oplaadcompartimenten een LED.

KENNISGEVING: U kunt maximaal twee bronportofoons en twee doelportofoons klonen met de oplader voor meerdere apparaten. Zie voor meer informatie over klonen 'Portofoon klonen' op pagina 35.

Zie voor de details van de onderdeelnummers 'Accessoires' op pagina 49.

Tabel 6: LED-indicator oplader

Status LED-indicatie
Batterij laadt op Brandt rood		●
De batterij is volledig opgeladen	Brandt groen	●
Batterijfout6	Knippert rood	●

3.9

De batterijstatus controleren

Procedure:

Druk kort op de aan/uit- en batterijknop.

De functies voor spraakgestuurde bediening en de slimme lichtgevende statusring geven de status van de batterij van de portofoon aan.

Tabel 7: Status batterij

Batterijniveau LED-indicatie	Kleur
Hoog (50 – 100%) Groen
Gemiddeld (20 – 50%) Geel
Laag (3 – 20%) Rood
Kritiek (0 – 3%) Knippert rood

De portofoon keert terug naar de huidige kanaalkleur nadat de batterijstatus is aangegeven.

Hoofdstuk 4

U kunt de functies van de portofoons programmeren of wijzigen door gebruik te maken van de Customer Programming Software (CPS) en de CPS-programmeerkabel.

CPS kan gratis worden gedownload van http://www.motorolasolutions.com/CLPe.

4.1

De portofoon programmeren

Eerste vereisten:

Installeer de Computer Programming Software (CPS) op uw computer.

Zorg dat de portofoon is ingeschakeld.

Procedure:

1 Sluit de portofoon aan met behulp van de oplader of het opladercompartiment met het PROG-label op de oplader voor meerdere apparaten en de CPS-programmeerkabel.

Afbeelding 10: De portofoon programmeren via een oplader voor één apparaat

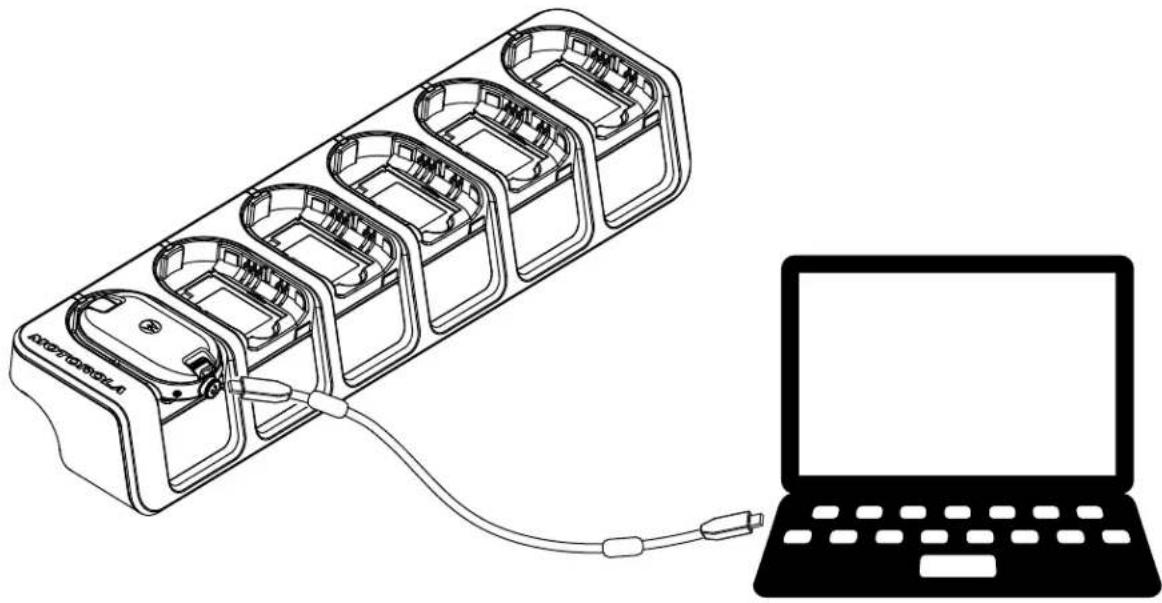

Afbeelding 11: De portofoon programmeren via een oplader voor meerdere apparaten

2 Zet de kabelschakelaar op analoog. 3 Zodra de verbinding met de portofoon tot stand is gebracht, opent u de CPS en selecteert u Lezen op de werkbalk om het portofoonprofiel op te halen.

U kunt de algemene instellingen voor audio, menu, kanalen, scanlijst en aangepaste PL/DPL wijzigen en frequenties en PL/DPL-codes voor elk kanaal selecteren.

4 Als u de instellingen wilt opslaan, selecteert u Schrijven naar de radio op de werkbalk.

KENNISGEVING: Zie het Help-menu in de CPS voor meer informatie over de CPS.

4.2

Standaard fabrieksinstellingen

De volgende fabrieksinstellingen zijn op uw portofoon ingesteld.

Tabel 8: Standaardinstellingen CLP446e

Kanaalnummer Frequenteinstellungen (MHz)	Codewaarde (Hz) Bandbreedte (kHz)
1 446,00625 67,0 12,5
2 446,01875
3 446,03125
4 445,04375
5 446,05625
6 446,06875

Kanaalnummer Freque		Codewaarde (Hz) Band	breedte (kHz)
	tieinstallingen (MHz)
7 446,08125
8 446,09375

Tabel 9: CLP446e - acht extra kanalen/frequenties via CPS

Kanaalnummer Frequentieinstallingen (MHz)	Codewaarde (Hz) Band	breedte (kHz)
9 446,00625 DPL754 12	5
10 446,01875
11 446,03125
12 445,04375
13 446,05625
14 446,06875
15 446,08125
16 446,09375

KENNISGEVING: In Rusland wettelijk beperkt tot 8 kanalen. Raadpleeg de

gebruikershandleiding. Alleen 446.0-446.1 MHz analoge frequenties zijn standaard

beschikbaar. 446.1-446.2 MHz analoge frequenties mogen alleen worden gebruikt in landen

waar deze frequenties zijn toegestaan door de overheid.

Tabel 10: CLPe PLUS

Kanaalnummer Freque		tie-instellingen (MHz)	Codewaarde (Hz) Band	breedte (kHz)
1 464,55 67,0 12,5
2 467,925
3 467,85
4 467,875
5 461,0625
6 461,1125
7 461,1625
8 461,2125

Tabel 11: CLPe PLUS - acht extra kanalen/frequenties

Kanaalnummer Frequentieinstellungen (MHz)	Codewaarde (Hz) Band	breedte (kHz)
9 461,2625 67,0 12,5
10 461,3125
11 461,3625
Kanaalnummer Frequenteinstellingen (MHz)	Codewaarde (Hz) Bandbreedte (kHz)
12 462,7875
13 462,8375
14 462,8875
15 464,4875
16 464,5375

Hoofdstuk 5

Portofoon klonen

Met deze functie kunt u portofooninstellingen van de ene portofoon naar de andere klonen.

5.1

Portofooninstellingen klonen

U kunt de portofooninstellingen van de bron naar een andere portofoon kopiëren.

U kunt een van de volgende opladers en kabels voor klonen gebruiken:

• CLP-oplader voor één apparaat - onderdeelnummer IXPN4028_ en CLP-kloonkabelset - onderdeelnummer HKKN4028_ (optioneel accessoire).
• Oplader voor meerdere apparaten - onderdeelnummer IXPN4029_ (optioneel accessoire).

De oplader voor meerdere apparaten hoeft niet te worden aangesloten om te klonen, maar beide portofoons hebben opgeladen batterijen nodig.

5.2

Portofoons klonen met de kloonkabel

Eerste vereisten:

• Voor elke portofoon heeft u een volledig opgeladen batterij nodig.
• Twee opladers voor één apparaat.
• Beide portofoons moeten uitgeschakeld zijn.
• Bronportofoon: de portofoon die gekloond moet worden.
• Doelportofoon: de portofoon waarnaar u de configuratie van de bronportofoon wilt kopiëren.

Een portofoon die wordt geprogrammeerd met de uitgestuurde frequenties (446.00625 MHz - 446.19375 MHz) biedt geen ondersteuning voor het klonen van oudere portofoons met acht frequentiekanalen.

MHz) biedt geen ondersteuning voor het klonen van oudere portofoons met acht frequentiekanalen.

Afbeelding 12: De portofoon klonen via een oplader voor een apparaat

Procedure:

1. Koppel eventuele kabels zoals netsnoeren of micro-USB-kabels los van de oplader voor een apparaat.

2. Sluit het ene uiteinde van de micro-USB van de kloonkabel aan op de ene oplader voor een apparaat en het andere uiteinde op de andere oplader.

KENNISGEVING:

Zorg ervoor dat de schakelaar op de kloonkabel is ingesteld op Legacy.

Tijdens het kloonproces wordt de voeding uitgeschakeld voor de oplader voor een apparaat. De batterijen kunnen niet worden opgeladen. Er vindt alleen gegevenscommunicatie plaats tussen de twee portofoons.

3. Schakel de doelportofoon in en plaats deze in een van de opladers voor een apparaat. 4. Als u de bronportofoon wilt inschakelen, houdt u tegelijkertijd de PTT-knop en - ingedrukt terwijl u de portofoon inschakelt, totdat u de kloontoon hoort. 5. Om het kloonproces te starten, plaatst u de bronportofoon in de oplader voor een apparaat met een audioaccessoire en drukt u kort op de knop Menu.

Als het klonen is gelukt, zal de bronportofoon een positieve pieptoon horen.

Als het klonen is mislukt, zal de bronportofoon een negatieve pieptoon horen.

De toon klinkt niet langer dan vijf seconden.

6. Sluit de kloonmodus af na afloop van het klonen om de portofoons uit en weer in te schakelen. Zo wordt de gebruikersmodus ingeschakeld.

KENNISGEVING: Als de kloonmodus op de portofoon is ingeschakeld, is de functie Automatische uitschakeling niet van toepassing.

5.3

Portofoons klonen op de oplader voor meerdere apparaten

Eerste vereisten:

• Voor elke portofoon heeft u een volledig opgeladen batterij nodig.
• CLP-oplader voor meerdere apparaten.
• Beide portofoons uitgeschakeld.
• Bronportofoon: Te klonen portofoon.
• Doelportofoon: Portofoon waarnaar u de configuratie van de bronportofoon wilt kopiëren.

Procedure:

1 Als u de bronportofoon in de kloonmodus wilt zetten, houdt u tegelijkertijd de PTT-knop en ingedrukt terwijl u de portofoon inschakelt, totdat u de kloontoon hoort. 2 Plaats de bronportofoon in een van de opladercompartimenten met het label CLONE. 3 Schakel de doelportofoon in en plaats deze in het opladercompartiment met het label CLONE en start het kloonproces. 4 Druk op de knop Menu op de bronportofoon om het kloonproces te starten.

Uit de bronportofoon klinkt de starttoon voor klonen.

5 Als u de portofoon wilt activeren, schakelt u de portofoon uit en weer in wanneer het klonen is voltooid. 6 Als u nog een portofoon wilt klonen, herhaalt u stap 3 tot stap 5. 7 Als u de kloonmodus op de bronportofoon wilt afsluiten, schakelt u de portofoon uit.

Afbeelding 13: De portofoon klonen via een oplader voor meerdere apparaten

5.4

Probleemoplossing voor kloonmodus

Waar en wanneer gebruiken:

U hoort een negatieve pieptoon als het kloonproces is mislukt. Als het klonen mislukt, voert u elk van de volgende stappen uit voordat u probeert het kloonproces opnieuw te starten.

Procedure:

1 Zorg ervoor dat de batterijen van beide portofoons volledig zijn opgeladen en goed op de portofoons zijn geplaatst. 2 Controleer of de kloonkabel goed is aangesloten op beide opladers voor een apparaat. 3 Controleer of de oplader en de contactpunten van de portofoons vrij zijn van vuil en dat het contactpunt van de portofoon goed op de oplader is aangesloten. 4 Controleer of de doelportofoon is ingeschakeld. 5 Controleer of de bronportofoon zich in de kloonmodus bevindt. 6 Controleer of de twee portofoons binnen dezelfde frequentieband en regio vallen en hetzelfde zendvermogen hebben.

KENNISGEVING: Deze kloonkabel is alleen bedoeld voor gebruik met compatibele Motorola Solutions-opladers voor een apparaat.

Bij het bestellen van een kloonkabelset gebruikt u onderdeelnummer HKKN4028_. Zie voor meer informatie over de accessoires Accessoires op pagina 49.

Hoofdstuk 6

Geavanceerde portofoonconfiguratie

Met de geavanceerde portofoonconfiguratie kunt u instellingen configureren vanuit een voorgeprogrammeerde lijst zonder een computer te gebruiken.

In de modus Advanced Configuration Mode (Geavanceerde configuratiemodus) kunt u de volgende instellingen aanpassen:

• Kanalen Frequencies
• Codes (CTCC/DPL)

Met de functie Frequenties kunt u frequenties selecteren voor een kanaal. De functie Codes helpt interferentie te minimaliseren door middel van een reeks codecombinaties voor het filteren van statisch geluid, ruis en ongewenste berichten.

6.1

De modus voor geavanceerde portofoonconfiguratie instellen

Eerste vereisten:

Schakel de portofoon uit.

Procedure:

1. Druk tegelijkertijd op de knop PTT, + en de aan/uit-knop en houd deze drie tot vijf seconden ingedrukt totdat u een geluid en de spraakopdracht Programming Mode (Programmeermodus) hoort.

De LED knippert.

2. Druk op de knop Menu om de instellingen te selecteren die u wilt wijzigen.

De volgende instellingen kunt u wijzigen:

• Kanaal (voor modellen met meerdere kanalen), Frequentie, Code

De spraakmeldingen geven de menu-items en hun huidige instellingen aan.

3. Druk op + of - als u de instelling wilt wijzigen. 4. Druk op de knop Menu om naar de volgende menuoptie te gaan. 5. Als u de modus Advanced Radio Configuration (Geavanceerde portofoonconfiguratie) wilt afsluiten, houdt u de PTT-knop ingedrukt totdat u een geluid hoort.

Hoofdstuk 7

Probleemoplossing

De volgende tabel geeft uitleg over de manieren om problemen op te lossen als het symptoom zich voordoet.

7.1

Symptomen en oplossingen

Procedure:

1

Als... Dan...
Geen stroom Laad de lithium-ionbatterij op of vervangdeze.KENNISGEVING: Een extremebedrijsttemperatuur kan ervoorzorgen dat de batterij minder langmeegaat.Zie Batterijspecificaties op pagina 24.
U hoor ruis of andere gesprekken op een kanaal	Frequentie of interferentie-eliminatiecode is möglich al in gebruik.Voer een van de volgende handelingen uit:• Controller of de interferentie-eliminatiecode is ingesteld.Wijzig de instellingen voor frequencies ofcodes op alle portofoons.Zorg ervoor dat bij het zenden de juistefrequentie en code worden gebruikt.
Bericht is geocodeerd Scramble-code is mogelijk ingeschakelde installing wijdkt af van die van deandere portofoons.Wijzig de installingen via de CustomerProgramming Software (CPS).
De geluidskwaliteit is onvoldoende De instellengen van de portofoon zich Nietgoed op elkaar afgestemd.Commandeer de frequencies, codes enbandbreedtes om er zeker van te zich dat deinstelleningen voor alle portofoons gelijk zich.
Beperkt zendbereik Voer een van de volgendehandelingen uit:• Gebruik een open omgeving om hetzendbereik te verbeteren. Vermijd staal,betonconstructies, richt gebladerte,gebouwen of voertuigen.
	·Wijzig de locatie van de portofoon. ·Als u het bereik en de dekking wilt verzeteren, zorgt u voor minder obstakels of verhoogt u het vermogen. UHF-portofoonslopen een betere dekking in industriële of commercële gebouwen. Als u het vermogen verhoogt, vergroot u het bereik en heeft het signalaer minder moeite met obstakels.
Bericht nicht verzonden of ontvangen Voer eean	van de volgende handelingen uit: ·Druk de PTT-knop volledig in wanner u probeert te zenden. ·Controller of deinstallingen van de portofoons voor kanalen, förenties, interferentie-eliminatiecodes en scramble-codes overeenkomen. Zie Uitzenden en ontvangen op pagina 16. ·Laad de batterijen op, verwang ze of verwissel ze vanplaats. Zie Batterijspecificaties op pagina 24. ·Wijzig de locatie van de portofoon. Obstakels en gebruik binnenschuis of in voertuigen veroorzaken interferentie. ·Zorg ervoor dat de portofoon Niet in de scanmodus staat. Zie Kanalen scannen op pagina 21.
Zware statische ruis of interferentie Portofoons	sijken te zich bij elkaar. Zorgervoor dat de afstand:tussen de zend-en ontvangsportofoons minstens 1,5 m (5 ft) is. De portofoons bevinden zich te ver uit elkaar of erijken obstakels die interferentieveroorzaken.
Batterijen bijna leeg Laad de lithium-ionbatterij	op of verwangdeze. KENNISGEVING: Een extreme bedrijfstemperatuur zorgt ervoor dat de batterij onder lang meegaat.Zie Batterijspecificaties op pagina 24.
De LED van het oplaadstation knippert Niet	Voer een van de volgende handelingen uit: ·Controller of de portofoon en de batterij goed় geplaatst. ·Controller of de batterij en decontactpunter schoon় en deoplaadpin goed is geplaatst.
	Zie hiervoor Een losse batterij opladen met de oplader voor=eén apparaat op pagina 27 en LED-indications oplader op pagina 29.
De batterij is Niet opgeladen, hoewel deze enigeijd in de oplader heeft gestaan.	Voer een van de volgende handelingen uit: • Controller of de oplader goed is aangesloten op een compatibile voedingsbron. Zie Een losse batterij opladen met de oplader voor=eén apparaat op pagina 27. • Bekijk de LED's van de oplader om te controleren of er problemen+zijn met de batterij. Zie LED-indications oplader op pagina 29.

Hoofdstuk 8

Gebruik en onderhoud

In dit hoofdstuk wordt het onderhoud van de portofoon uitgelegd.

Gebruik een zachte, vochtige doek om de buitenkant te reinigen.

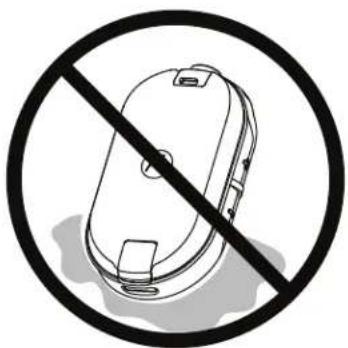

Dompel de portofoon niet onder in water.

Gebruik geen alcohol of schoonmaakmiddelen.

Als de portofoon wordt ondergedompeld in water:

Schakel de portofoon uit en verwijder de batterijen.

Droog de portofoon met een zachte doek.

Maak geen gebruik van de portofoon totdat deze droog is.

KENNISGEVING: Portofoon is alleen IP54 wanneer de stofkap of het audioaccessoire op de connector is aangesloten.

Hoofdstuk 9

Radiogolven- en codetabel

De volgende tabellen tonen de frequentie-informatie en zijn nuttig bij het gebruik van CLP-tweewegportofoons van Motorola Solutions met andere zakelijke portofoons.

9.1

Frequentielijst voor CLP446e

Tabel 12: Standaardinstellingen CLP446e-model

Frequentienummer Frequentie-installingen (MHz)	Bandbreedte (kHz)
1 446,00625 12,5
2 446,01875 12,5
3 446,03125 12,5
4 445,04375 12,5
5 446,05625 12,5
6 446,06875 12,5
7 446,08125 12,5
8 446,09375 12,5

Tabel 13: CLP446e - acht extra frequenties via CPS

Frequentienummer Frequentie-installingen (kHz)	Bandbreedte (kHz)
9 446,10625 12,5
10 446,11875 12,5
11 446,13125 12,5
12 446,14375 12,5
13 446,15625 12,5
14 446,16875 12,5
15 446,18125 12,5
16 446,19375 12,5
KENNISGEVING: In Rusland wettelijk beperkt tot 8 kanalen. Alleen 446.0–446.1 MHz analogue frequencies zijn standard beschikbaar. 446.1–446.2 MHz analoge frequenciesmightalen worden gebruikt in landen waar deze frequenciesijken toegestaan door deoverheid.

9.2

CLPe PLUS-frequenties

Tabel 14: CLPe Plus UHF-frequenties. Frequenties kunnen worden gewijzigd vanuit de frequentietabel via de CPS.

Frequenien ummer	Frequentie (MHz)	Bandbreedte (kHz)	Frequenien ummer	Frequentie (MHz)	Bandbreedte (kHz)
1 464,5000	12,5 46 466,3375	12,5
2 464,5500	12,5 47 466,3625	12,5
3 467,7625	12,5 48 467,7875	12,5
4 467,8125	12,5 49 467,8375	12,5
5 467,8500	12,5 50 467,8625	12,5
6 467,8750	12,5 51 467,8875	12,5
7 467,9000	12,5 52 467,9125	12,5
8 467,9250	12,5 53 469,4875	12,5
9 461,0375	12,5 54 469,5125	12,5
10 461,0625	12,5 55 469,5375	12,5
11 461,0875	12,5 56 469,5625	12,5
12 461,1125	12,5 57 462,1875	12,5
13 461,1375	12,5 58 462,4625	12,5
14 461,1625	12,5 59 462,4875	12,5
15 461,1875	12,5 60 462,5125	12,5
16 461,2125	12,5 61 467,1875	12,5
17 461,2375	12,5 62 467,4625	12,5
18 461,2625	12,5 63 467,4875	12,5
19 461,2875	12,5 64 467,5125	12,5
20 461,3125	12,5 65 451,1875	12,5
21 461,3375	12,5 66 451,2375	12,5
22 461,3625	12,5 67 451,2875	12,5
23 462,7625	12,5 68 451,3375	12,5
24 462,7875	12,5 69 451,4375	12,5
25 462,8125	12,5 70 451,5375	12,5
26 462,8375	12,5 71 451,6375	12,5
27 462,8625	12,5 72 452,3125	12,5
28 462,8875	12,5 73 452,5375	12,5
29 462,9125	12,5 74 452,4125	12,5
30 464,4875	12,5 75 452,5125	12,5
31 464,5125	12,5 76 452,7625	12,5
Frequentien ummer	Frequentie (MHz)	Bandbreedte e (kHz)	Frequentien ummer	Frequentie (MHz)	Bandbreedte e (kHz)
32 464,5375	12,5 77	452,8625	12,5
33 464,5625	12,5	78	456,1875	12,5
34 466,0375	12,5	79	456,2375	12,5
35 466,0625	12,5	80	456,2875	12,5
36 466,0875	12,5	81	468,2125	12,5
37 466,1125	12,5	82	468,2625	12,5
38 466,1375	12,5	83	468,3125	12,5
39 466,1625	12,5	84	468,3625	12,5
40 466,1875	12,5	85	468,4125	12,5
41 466,2125	12,5	86	468,4625	12,5
42 466,2375	12,5	87	468,5125	12,5
43 466,2625	12,5	88	468,5625	12,5
44 466,2875	12,5	89	468,6125	12,5
45 466,3125	12,5	90	468,6625	12,5

9.3

CTCSS/DPL-interferentie-eliminatiecodes

Tabel 15: CTCSS/DPL-interferentie-eliminatiecodes

CTCSS Code CTCSS/Code DPL Code DPL Code DPL CodeDPL
0 Uitgeschaka24 151,4 47 54 71 243 95 445keld
1 67,0 25 156,7 48 65 72 244 96 464
2 71,9 26 162,2 49 71 73 245 97 465
3 74,4 27 167,9 50 72 74 251 98 466
4 77,0 28 173,8 51 73 75 261 99 503
5 79,7 29 179,9 52 74 76 263 100 506
6 82,5 30 186,2 53 114 77 265 101 516
7 85,4 31 192,8 54 115 78 271 102 532
8 88,5 32 203,5 55 116 79 306 103 546
9 91,5 33 210,7 56 125 80 311 104 565
10 94,8 34 218,1 57 131 81 315 105 606
11 97,4 35 225,7 58 132 82 331 106 612
12 100,0 36 233,6 59 134 83 343 107 624
13 103,5 37 241,8 60 143 84 346 108 627
14 107,2 38 250,3 61 152 85 351 109 631
CTCSS Code CTCSS/DPL	Code DPL Code DPL Code DPL Code
15 110,9 122 69,3 62 155 86 364 110 632
16 114,8 39 23,0 63 156 87 365 111 654
17 118,8 40 25,0 64 162 88 371 112 662
18 123,0 41 26,0 65 165 89 411 113 664
19 127,3 42 31,0 66 172 90 412 114 703
20 131,8 43 32,0 67 174 91 413 115 712
21 136,5 44 43,0 68 205 92 423 116 723
22 141,3 45 47,0 69 223 93 431 117 731
23 146,2 46 51,0 70 226 94 432 118 732
	119 734

Tabel 16: CTCSS/DPL-interferentie-eliminatiecodes (Vervolg)

DPL Code	DPL Code	DPL Code	DPL Code
120 743	146 Geinverteerde DPL 55		171 Geinverteerde DPL 80
121 754	147 Geinverteerde DPL 56		172 Geinverteerde DPL 81
123 645	148 Geinverteerde DPL 57		173 Geinverteerde DPL 82
124 Aangepaste PL	149 Geinverteerde DPL 58		174 Geinverteerde DPL 83
125 Aangepaste PL	150 Geinverteerde DPL 59		175 Geinverteerde DPL 84
126 Aangepaste PL	151 Geinverteerde DPL 60		176 Geinverteerde DPL 85
127 Aangepaste PL	152 Geinverteerde DPL 61		177 Geinverteerde DPL 86
128 Aangepaste PL	153 Geinverteerde DPL 62		178 Geinverteerde DPL 87
129 Aangepaste PL	154 Geinverteerde DPL 63		179 Geinverteerde DPL 88
130 Geinverteerde DPL 39	155 Geinverteerde DPL 64		180 Geinverteerde DPL 89
131 Geinverteerde DPL 40	156 Geinverteerde DPL 65		181 Geinverteerde DPL 90
132 Geinverteerde DPL 41	157 Geinverteerde DPL 66		181 Geinverteerde DPL 90
DPL Code DPL	Code DPL	Code DPL	Code DPL
133 Geinver teerde DPL 42	158 Geinverteerde DPL 67	182 Geinverteerde DPL 91	207 Geinverteerde DPL 116
134 Geinver teerde DPL 43	159 Geinverteerde DPL 68	183 Geinverteerde DPL 92	208 Geinverteerde DPL 117
135 Geinver teerde DPL 44	160 Geinverteerde DPL 69	184 Geinverteerde DPL 93	209 Geinverteerde DPL 118
136 Geinver teerde DPL 45	161 Geinverteerde DPL 70	185 Geinverteerde DPL 94	210 Geinverteerde DPL 119
137 Geinver teerde DPL 46	162 Geinverteerde DPL 71	186 Geinverteerde DPL 95	211 Geinverteerde DPL 120
138 Geinver teerde DPL 47	163 Geinverteerde DPL 72	187 Geinverteerde DPL 96	212 Geinverteerde DPL 121
139 Geinver teerde DPL 48	164 Geinverteerde DPL 73	188 Geinverteerde DPL 97	213 Geinverteerde DPL 123
140 Geinver teerde DPL 49	165 Geinverteerde DPL 74	189 Geinverteerde DPL 98	214 Aangepaste DPL
141 Geinver teerde DPL 50	166 Geinverteerde DPL 75	190 Geinverteerde DPL 99	215 Aangepaste DPL
142 Geinver teerde DPL 51	167 Geinverteerde DPL 76	191 Geinverteerde DPL 100	216 Aangepaste DPL
143 Geinver teerde DPL 52	168 Geinverteerde DPL 77	192 Geinverteerde DPL 101	217 Aangepaste DPL
144 Geinver teerde DPL 53	169 Geinverteerde DPL 78	193 Geinverteerde DPL 102	218 Aangepaste DPL
145 Geinver teerde DPL 54	170 Geinverteerde DPL 79	194 Geinverteerde DPL 103	219 Aangepaste DPL

Hoofdstuk 10

Beperkte garantie voor Motorola Solutions

10.1

Garantie-informatie

De geautoriseerde Motorola Solutions-verkoper bij wie u de Motorola Solutions-tweerichtingsportofoon en/of originele accessoires hebt gekocht, accepteert een garantieclaim en/of voorziet in garantieservice. Retourneer de radiozendontvanger aan uw verkoper om gebruik te maken van de garantieservice. Stuur de radiozendontvanger niet terug aan Motorola Solutions. Om aanspraak te kunnen maken op garantie dient u de aankoopnota of een vergelijkbaar bewijs van aankoop voorzien van de aankoopdatum te overleggen. De radiozendontvanger dient ook duidelijk te zijn voorzien van een serienummer. De garantie vervalt als het type- of serienummer op het product is veranderd, verwijderd of onleesbaar gemaakt.

10.2

V. WAT WORDT NIET GEDEKT DOOR DEZE GARANTIE

1 Defecten of schade als gevolg van gebruik van het Product op een andere manier dan de normale en gebruikelijke manier. 2 Defecten of schade door misbruik, ongevallen, nalatigheid of vocht. 3 Defecten of schade door onjuist testen, gebruik of onderhoud of onjuiste installatie, wijziging of aanpassing. 4 Afbreken van of schade aan antennes, tenzij rechtstreeks veroorzaakt door materiaal- of fabricagefouten. 5 Producten die op ongeoorloofde wijze zijn gewijzigd, gedemonteerd of gerepareerd (met inbegrip van, maar niet beperkt tot, toevoegingen van niet door Motorola Solutions geleverde apparatuur aan het Product), die de prestaties van het Product nadelig beïnvloeden of die de normale garantie-inspectie of het normale testen van het Product door Motorola Solutions voor het vaststellen van garantieclaims verstoren. 6 Producten waarvan het serienummer is verwijderd of onleesbaar is gemaakt. 7 Oplaadbare batterijen, indien:

• de afdichting van de batterij kapot is of wanneer er duidelijk mee is geknoeid.
• de schade of het defect is veroorzaakt door het opladen of gebruik van de batterij in apparatuur of een service anders dan het Product waarvoor de batterij is bedoeld.

8 Vervoerkosten naar de reparatielocatie.

9 Producten die, als gevolg van illegale of ongeoorloofde wijziging van de software/firmware in het Product, niet meer werken in overeenstemming met de door Motorola Solutions gepubliceerde specificaties of de FCC-certificering voor het Product die van kracht was op het moment dat het Product oorspronkelijk door Motorola Solutions werd gedistribueerd. 10 Krassen of andere cosmetische schade aan oppervlakken van het Product die de werking van het Product niet beïnvloeden. 11 Normale en gebruikelijke slijtage.

Hoofdstuk 11

Accessoires

Tabel 17: Audio-accessoires

Artikelnr. Beschrijving
PMLN8077 Enkele over-ear oortelefoon
PMLN8125 Enkele over-ear oortelefoon, kort snoer
PMLN8190 Bewakingsoortelefoon, enkele pin

Tabel 18: Batterijen

Artikelnr. Beschrijving
HKNN4013_Lithium-ionbatterij met hoge capacitet	uit de CLP-serie
PMLN8066_Lithium-ionbatterijklepuit de CLPe-serie

Tabel 19: Draagaccessoires

Artikelnr. Beschrijving
PMLN8064_Magnetische houder uit de CLPe-serie
PMLN8065_Draaibare CLP-riemklemhouser

Tabel 20: Opladers

Artikelnr. Beschrijving
IXPN4029_clP-oblader voor meerdere apparater
IXPN4028_9	CLP-oblader voor een apparaat

Tabel 21: Programmeerkabels

Artikelnr. Beschrijving
HKKN4027_CPS-kabel uit de CLP-serie
HKKN4028_CLP-kloonkabel

CLP446e/CLPe PLUS Gebruikershandleiding

Inhoud

Auteursrecht op het document 4

Vrijwaring 5

Auteursrecht op de computersoftware. 6
