MANUAL DE USUARIO CLP446e MOTOROLA

CLP446e/CLPe PLUS Guía del usuario

Contenido

Derechos de autor de la documentación 4

Descargo de responsabilidad 5

Derechos de autor del software informático 6

Información de seguridad sobre baterías, cargadores y accesorios de audio....7

Directrices de uso seguro. 7

Seguridad acústica 8

Normas de seguridad sobre la exposición a radiofrecuencia 9

Aviso a los usuarios 10

Introducción 11

Contenido del paquete 11

Capítulo 1: Descripción general de la radio. 12

Capítulo 2: Introducción. 13

2.1 Instalación de la batería. 13 2.2 Conexión del accesorio de audio con cable 13 2.3 Encendido o apagado de la radio 15 2.4 Ajuste del volumen 15 2.5 Inserción y extracción de la funda de clip giratoria para cinturón 15 2.6 Transmisión y recepción 16 2.6.1 Alcance. 17 2.7 Configuración del menú 17 2.7.1 Operaciones con ajustes del menú 17 2.8 Selección de canales 18 2.8.1 Configuración de canal predeterminado para CPS 18 2.8.2 Indicadores LED 20 2.8.2.1 Indicador LED de volumen 21 2.9 Monitorización de canales 21 2.10 Exploración 21 2.10.1 Rastreo de canales de radio 21 2.11 Escaneo de escucha dinámico 22 2.12 Envío de tonos de llamada 22 2.13 Silenciar la radio 22 2.14 Llamada de derivación a un nivel superior 22

Capítulo 3: Batería y cargador. 24

3.1 Especificaciones de la batería 24 3.2 Duración de la batería. 24

3.3 Retirada de la batería de ion litio 24 3.4 Fuente de alimentación, adaptador y base de energía 25 3.5 Batería independiente 26

3.5.1 Carga de una batería independiente con una base de energía para una sola unidad (SUC). 26 3.5.2 Carga de una batería independiente con base de energía para varias unidades (accesorio opcional). 26 3.5.3 Tiempo de energía estimado 27

3.6 Carga de la radio con la bandeja de la base de carga (SUC). 27 3.7 Carga con la base de energía para varias unidades (accesorio opcional). 28 3.8 Indicadores LED del cargador 28 3.9 Comprobación del estado de la batería 29

Capítulo 4: Programación de la radio mediante CPS. 31

4.1 Programación de la radio 31 4.2 Configuración predeterminada de fábrica 32

Capítulo 5: Clonación de la radio. 35

5.1 Clonación de ajustes de radio 35 5.2 Clonación de radios mediante el cable de clonación 35 5.3 Clonación de radios con el cargador para varias unidades 36 5.4 Solución de problemas del modo de clonación 37

Capítulo 6: Configuración avanzada de la radio. 38

6.1 Acceso al modo de configuración avanzada de la radio 38

Capítulo 7: Solución de problemas 39

7.1 Síntomas y soluciones 39

Capítulo 8: Utilización y mantenimiento. 42

Capítulo 9: Gráficos de frecuencias y códigos de radio. 43

9.1 Lista de frecuencias de CLP446e 43 9.2 Frecuencias de CLPe PLUS 44 9.3 Códigos de eliminación de interferencias CTCSS/DPL 45

Capítulo 10: Garantía limitada de Motorola Solutions. 48

10.1 Información sobre la garantía 48 10.2 V. ELEMENTOS NO CUBIERTOS POR LA GARANTÍA 48

Capítulo 11: Accesorios 49

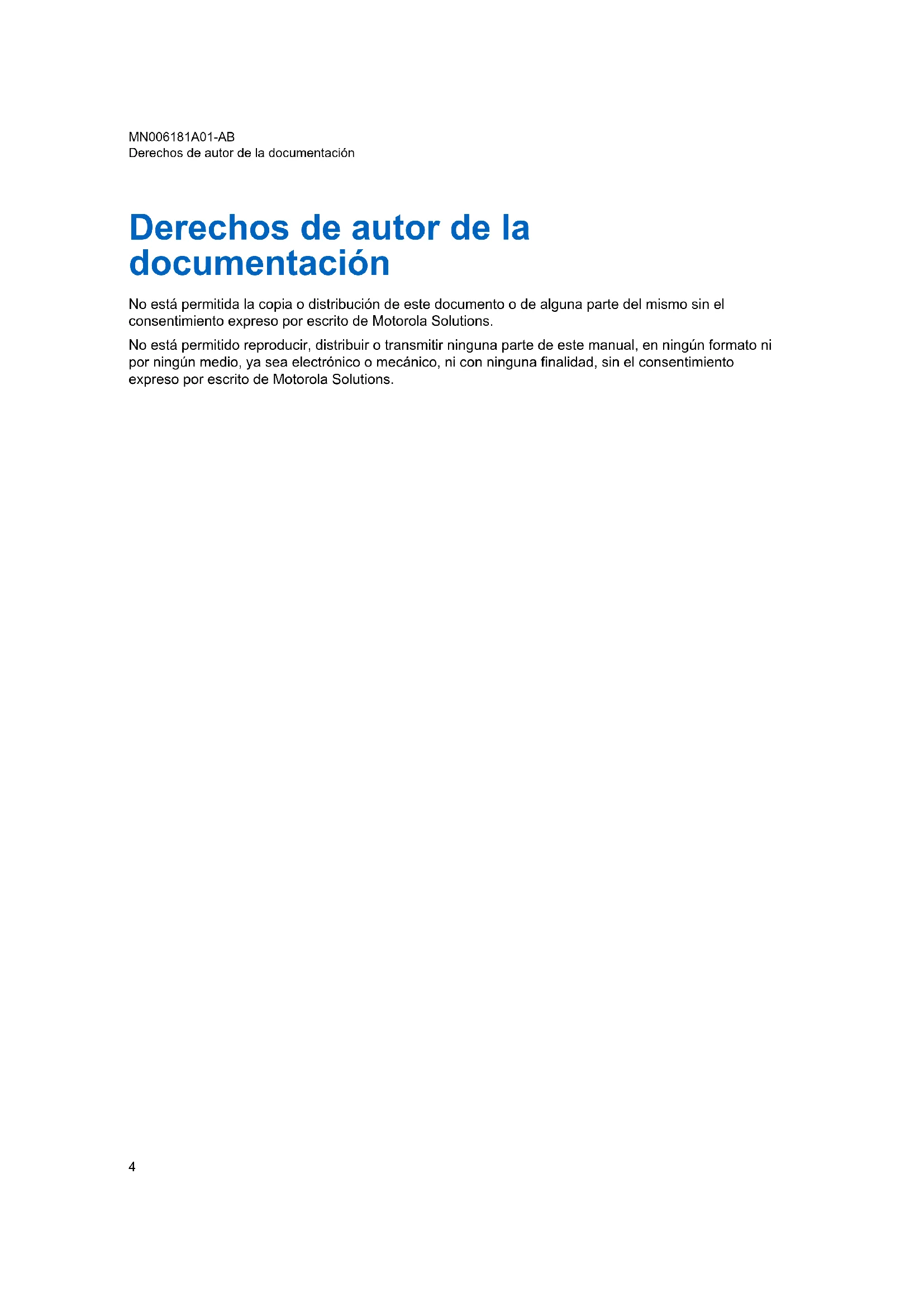

Derechos de autor de la documentación

No está permitida la copia o distribución de este documento o de alguna parte del mismo sin el consentimiento expreso por escrito de Motorola Solutions.

No está permitido reproducir, distribuir o transmitir parte de este manual, en ningún formato ni por ningún medio, ya sea electrónico o mecánico, ni con ninguna finalidad, sin el consentimiento expreso por escrito de Motorola Solutions.

Descargo de responsabilidad

La información de este documento se ha analizado exhaustivamente y se considera totalmente fiable. No obstante, no se asume ninguna responsabilidad por las posibles imprecisiones.

De hecho, Motorola Solutions se reserva el derecho de realizar cambios en cualquier producto aquí descrito para mejorar su legibilidad, función o diseño. Motorola Solutions no asumirá ninguna responsabilidad derivada de las aplicaciones o del uso de cualquier producto o circuito descritos en el presente documento, ni cubrirá ninguna licencia en virtud de sus derechos de patente ni de los derechos de terceros.

Derechos de autor del software informático

Los productos de Motorola Solutions descritos en el presente manual pueden incluir programas informáticos de Motorola Solutions protegidos por derechos de autor almacenados en memorias de semiconductores o en otro tipo de medios. Las leyes de los Estados Unidos y de otros países preservan ciertos derechos de Motorola Solutions con respecto a los programas informáticos protegidos por derechos de autor, que incluyen, entre otros, el derecho exclusivo de copia o reproducción en cualquier formato de un programa informático protegido por derechos de autor. Por consiguiente, se prohíbe la copia, la reproducción, la modificación, el uso de técnicas de ingeniería inversa y la distribución de forma alguna de todo programa informático de Motorola Solutions protegido por derechos de autor e incluido en los productos de Motorola Solutions descritos en el presente manual sin el consentimiento expreso por escrito de Motorola Solutions.

Asimismo, la adquisición de los productos de Motorola Solutions no garantiza, de forma implícita ni explícita, por impedimento legal ni de ningún otro modo, ningún tipo de licencia en lo que respecta a los derechos de copyright, las patentes o las solicitudes de patentes de Motorola Solutions, excepto en los casos de uso de licencias normales y no excluyentes derivados de la operación de la ley en la venta de un producto.

Información de seguridad sobre baterías, cargadores y accesorios de audio

Este documento contiene instrucciones importantes sobre uso y seguridad. Lea estas instrucciones atentamente y guárdelas para poder consultarlas en el futuro. Antes de utilizar el cargador de batería, lea todas las instrucciones y señales de precaución que aparecen en:

• el cargador
• la batería
• la radio conectada con batería

1 Para reducir el riesgo de lesión, cargue solo baterías recargables autorizadas por Motorola Solutions. La energía de otras baterías puede provocar explosiones, lesiones personales y daños. 2 La realización de accesorios no recomendados por Motorola Solutions puede provocar incendios, descargas eléctricas o lesiones personales. 3 Para reducir el riesgo de daños en el enchufe y el cable eléctricos, tire del enchufe y no del cable al desconectar el cargador. 4 No deben utilizarse cables prolongadores salvo en caso necesario. La utilización de cables de extensión inadecuados puede provocar incendios y descargas eléctricas. Si es necesario usar un cable de extensión, asegúrese de que el tamaño del cable sea de 18 AWG para longitudes de hasta 2,0 m (6,5 pies) y de 16 AWG para longitudes de hasta 3,0 m (9,8 pies). 5 No utilice el cargador si está roto o ha resultado dañado de algún modo. Llévelo a los representantes del servicio oficial de Motorola Solutions. 6 No desmonte el cargador ya que no es posible repararlo y no hay piezas de repuesto disponibles. Si desmonta el cargador puede provocar un riesgo de descarga eléctrica o incendio. 7 Para evitar las descargas eléctricas, desenchufe el cargador de la toma de CA antes de realizar cualquier tipo de actividad de mantenimiento o limpieza.

Directrices de uso seguro

• Apague la radio mientras se carga.
• El cargador no es adecuado para exteriores. Utilícelo solo en ubicaciones o condiciones secas.
• Conecte el cargador a una fuente de voltaje correcto con fusibles y cableado adecuados (solo tal como se detalla en el producto).
• Desconecte el cargador de la toma de corriente extrayendo el enchufe.
• Conecte el equipo a una toma de corriente a la que se pueda acceder fácilmente y que esté cerca.
• En los equipos con fusibles, los repuestos deben cumplir con los tipos y categorías detallados en las instrucciones del equipo.
• La temperatura ambiente máxima alrededor del equipo de suministro de alimentación no debe superar los 40 °C (104 °F).
• La potencia de salida de la fuente de alimentación no debe superar las especificaciones indicadas en la etiqueta del producto que se encontrará en la parte inferior del cargador.
• Asegúrese de que el cable está situado en un lugar en el que nadie pise o tropiece, o en el que pueda quedar expuesto a líquidos, daños o tensión.

Seguridad acústica

PRECAUCIÓN:

La exposición a sonidos altos de cualquier tipo durante periodos prolongados puede afectar a su capacidad auditiva de forma temporal o permanente. Cuanto mayor sea el volumen de la radio, antes se verá afectada la capacidad auditiva. Los daños en el aparato auditivo provocados por sonidos altos a veces no se pueden detectar al principio y pueden tener un efecto acumulativo.

Para proteger su capacidad auditiva:

• Utilice el volumen más bajo posible en función de su trabajo.
• Suba el volumen solo si se encuentra en un entorno ruidoso.
• Baje el volumen antes de colocarse los auriculares o el auricular.
• Limite la cantidad de tiempo de uso de los auriculares a un volumen elevado.
• Si siente molestias auditivas, zumbidos o voces alejadas, debe dejar de escuchar la radio a través de los auriculares o el auricular y acudir al médico para que revise su audición.

Normas de seguridad sobre la exposición a radiofrecuencia

Seguridad del producto y cumplimiento de las normas de exposición a radiofrecuencia.

PRECAUCIÓN:

Antes de utilizar la radio, lea las instrucciones de funcionamiento para un uso seguro incluidas en el folleto sobre seguridad del producto y exposición a radiofrecuencia (RF) proporcionado con la radio.

¡ATENCIÓN!

Esta radio es exclusivamente para uso laboral, a fin de satisfacer los requisitos de exposición a la energía de radiofrecuencia (RF) establecidos por la FCC. Antes de utilizar la radio, lea la guía de exposición a radiofrecuencia y seguridad del producto para radios transceptores portátiles, que contiene importantes instrucciones de funcionamiento para un uso seguro, así como información importante sobre la energía de radiofrecuencia y su control, en cumplimiento de las normas y normativas aplicables.

Para obtener una lista de las antenas, las baterías y otros accesorios aprobados por Motorola Solutions, visite el siguiente sitio web:

Este dispositivo cumple lo establecido en el apartado 15 de las normativas de la FCC de acuerdo con las siguientes condiciones:

• Este dispositivo no puede causar interferencias perjudiciales.
• Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las que pudieran dar lugar a un funcionamiento no deseado.

Los cambios o modificaciones en este dispositivo que no hayan sido expresamente autorizados por Motorola Solutions podrían anular el permiso para utilizar este equipo.

Introducción

Esta guía del usuario describe el funcionamiento de las radios.

Es posible que el distribuidor o el administrador del sistema hayan personalizado la radio para satisfacer sus necesidades específicas. Póngase en contacto con el distribuidor o el administrador del sistema para obtener más información.

Puede consultar con su distribuidor o administrador del sistema lo siguiente:

• ¿Se ha programado la radio con canales convencionales predeterminados?
• ¿Qué botones se han programado para acceder a otras unidades?
• ¿Qué accesorios opcionales pueden satisfacer sus necesidades?
• ¿Cuáles son las prácticas recomendadas de uso de las radios para una comunicación eficaz?

Contenido del paquete

En esta sección se proporciona información sobre el contenido del paquete de la radio.

El paquete del producto contiene los siguientes productos y manuales:

• Radio transceptor de la serie CLPe, funda de clip giratoria para cinturón, batería de ion litio y puerta de la batería
• Base de energía con transformador 1
• Accesorio de audio.
• Tapa de la toma de audio
• Guía de inicio rápido, folleto de seguridad sobre radiofrecuencia, folleto de la directiva de equipos de radio (RED)

Para obtener más información sobre el producto, consulte https://learning.motorolasolutions.com.

En esta guía del usuario se cubren los siguientes modelos:

Modelo Banda	de Frequencias	Potencia de transmisión	Compatible ad con el repetition	N.° de canales3
CLP446e PMR446 0,5 W No 16				4
CLPe PLUS UHF 1 W Si 16

Capítulo 1

Descripción general de la radio

En este capítulo se explican los botones y las unidades de la radio.

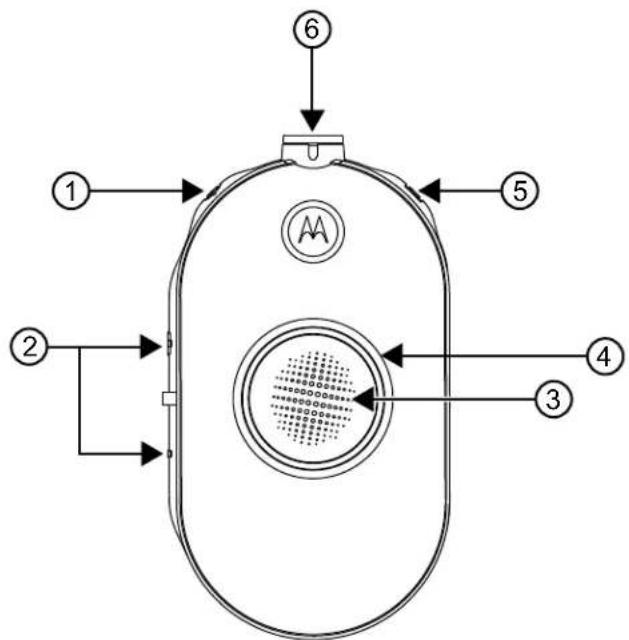

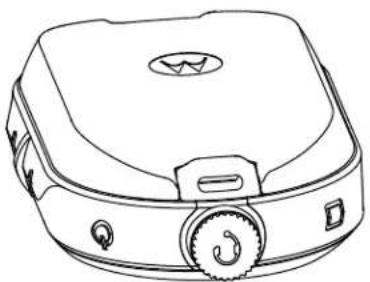

Figura 1: Controles de la radio

Número de articulo Descripción
1 Botón Encendido y batería
2 Botón de control de volumen (+/-) y silencio
3 Botón PTT (pulsar para saber)
4 Anillo luminoso de estado inteligente
5 Botón Menu
6 Conector de accesos

Capítulo 2

Introducción

Esta sección le ayudará a familiarizarse con el funcionamiento de la radio.

2.1

Instalación de la batería

Procedimiento:

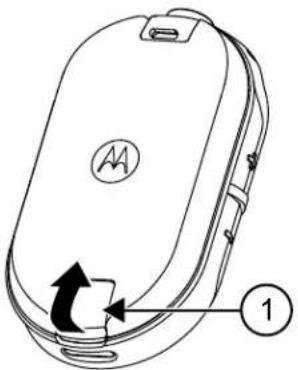

1. En la parte inferior de la tapa de la batería, levante el pestillo y retire la tapa de la batería de la radio. 2. Alinee los contactos de la batería con las pestañas del compartimento de la batería. 3. Inserte el extremo con los contactos de la batería y, a continuación, presione la batería hacia abajo para fijarla. 4. Coloque la tapa de la batería en la radio y empuje el pestillo hacia abajo para bloquear la tapa.

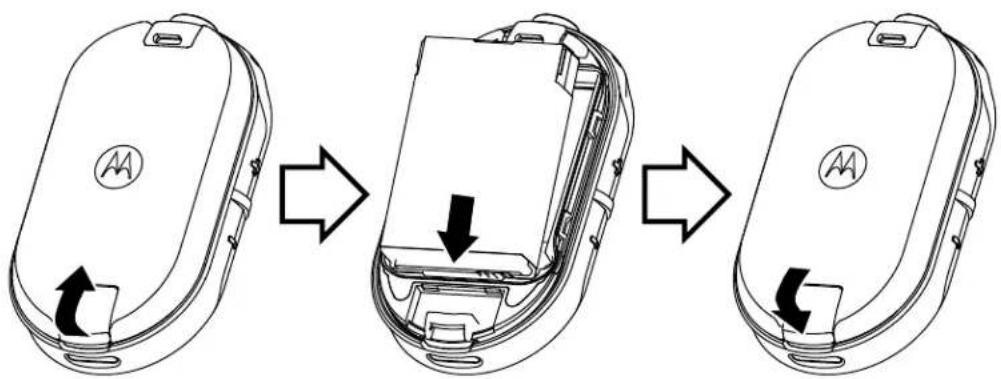

Figura 2: Instalación de la batería

2.2

Conexión del accesorio de audio con cable

Requisitos previos:

Apague la radio.

Procedimiento:

1. Conecte el accesorio de audio a la radio con el icono de desbloqueo del accesorio de audio orientado hacia la parte frontal de la radio.

Asegúrese de que el indicador del accesorio de audio y la radio está alineado.

2 Gire el enchufe del accesorio de audio hasta que el icono de bloqueo del enchufe esté orientado hacia la parte frontal de la radio y los indicadores estén alineados.

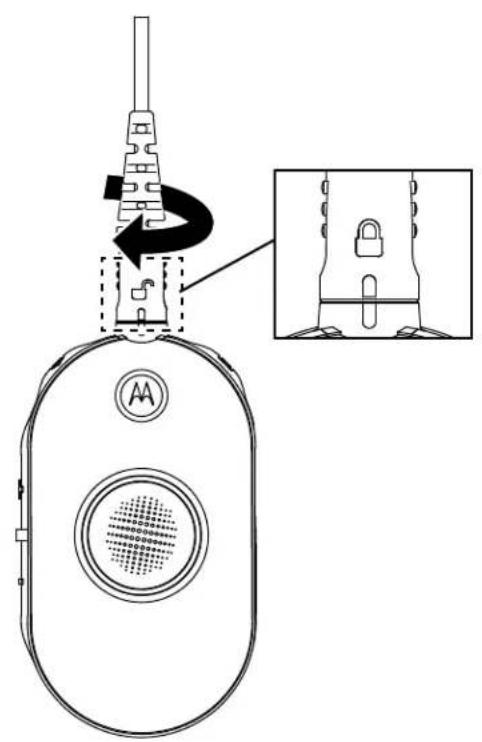

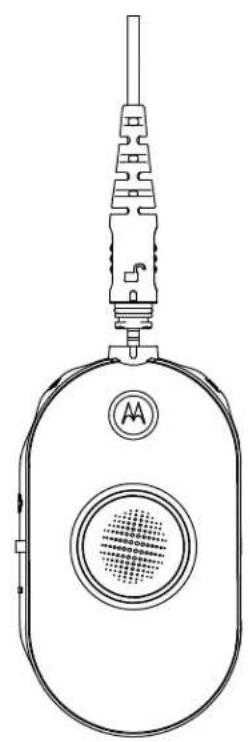

Figura 3: Conexión del accesorio de audio con cable

3 Encienda la radio. 4 Pulse el botón Estado de la batería, Menú o Control de volumen para comprobar el audio del audio.

Tabla 1: Configuración del LED superior si el accesorio de audio con cable no está conectado o se ha extraído

modo de usuario Estado del indicator LED Color
Encienda la radio sin el accesorio de audio conectado.	Azul fijo

Estado de audio del世代	Indicador LED Color
El encasorio de audio se ha extraido con la radio encendida.	La luz roja/violeta parpadea hasta que se vuelva a conectar un accesorio de audio

NOTA:

Baje el volumen de la radio antes de colocarse el accesorio de audio en la oreja o cerca de ella.

Las radios de la serie CLPe ofrecen varios accesorios de audio. Para ver una lista detallada de los accesorios de audio, consulte http://www.motorolasolutions.com/CLPe para obtener información sobre los accesorios aprobados.

2.3

Encendido o apagado de la radio

Procedimiento:

1 Para encender la radio, mantenga pulsado el botón Encendido y Batería hasta que se oiga un tono breve y se ilumine el anillo luminoso de estado inteligente. 2 Para apagar la radio, mantenga pulsado el botón Encendido y Batería hasta que se oiga un tono breve y el anillo luminoso de estado inteligente parpadee una vez.

2.4

Ajuste de volumen

Procedimiento:

1 Para subir el volumen, pulse el botón (+).

NOTA:

La radio tiene 15 incrementos de volumen.

2 Para reducir el volumen, pulse el botón (-).

2.5

Inserción y extracción de la funda de clip giratoria para cinturón

Las radios cuentan con varios accesorios de transporte flexibles. Para obtener la lista de accesorios aprobados por Motorola Solutions, consulte http://www.motorolasolutions.com/CLPe.

Procedimiento:

1 Para insertar la radio en la funda, siga los siguientes pasos:

a. Deslice la parte inferior de la radio hacia el interior de la funda. b. Encaje la parte superior de la funda en la radio, alrededor del conector para accesorios.

2 Para extraer la radio de la funda, tire de la pestaña superior o inferior y tire de la radio para sacarla de la funda. 3 Haga un pequeño bucle en el cable y pase el cable por la guía para el cable. Introduzca el cable en la ranura en forma de U y tire de él para fijarlo en su sitio.

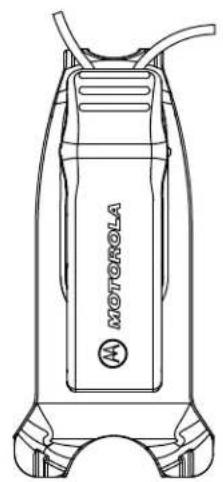

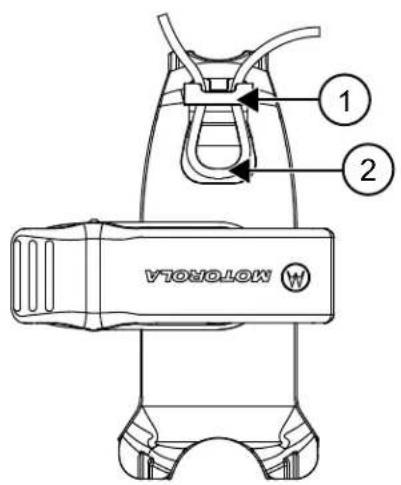

Figura 4: Funda de clip giratoria para cinturón

Número de articulo Descripción
1 Guía para cable
2 Ranura en forma de U

4 Gire el clip para cinturón hasta la posición deseada.

2.6

Transmisión y recepción

Procedimiento:

1 Para transmitir llamadas, realice una de las siguientes acciones:

• Mantenga pulsado el botón PTT de la parte frontal de la radio.
• Mantenga pulsado el botón PTT del accesorio de audio con cable con el botón PTT en línea.

2 Hable con claridad al micrófono del accesorio de audio.

3 Suelte el botón PTT para escuchar.

4 Para recibir llamadas, escuche a través del auricular y pulse el botón PTT para responder.

2.6.1

Alcance

Tabla 2: Alcance

Modelo Aplicación Rango	(cobertura típica)	Rango
CLP446e Deinstitutiona unidad Hasta 6	plantas	Hasta 7400 m2(80 000 ft2)
CLPe PLUS Deinstitutiona unidad Hasta 10	plantas	Hasta 9200 m2(100 000 ft2)
Con repetidor Hasta 20	plantas	Hasta 23 200 m2(250 000 ft2)

2.7

Configuración del menú

Procedimiento:

1 Para desplazarse por los ajustes del menú, pulse el botón Menú. 2 Para salir del menú, pulse brevemente el botón PTT o espere tres segundos.

2.7.1

Operaciones con ajustes del menú

En esta sección se explican las operaciones con los ajustes del menú.

NOTA:

No es necesario esperar a que se complete el mensaje de voz para continuar con la pulsación del siguiente botón.

Si se encuentra en el modo de menú, pulse PTT brevemente o espere 3 segundos para salir del menú.

Procedimiento:

1 Cambio de canal:

a Pulse el botón Menú para desplazarse a Canal. b Pulse el botón (+) o (-) para cambiar el canal.

2 Acceso al Modo Monitorización:

a Pulse el botón Menú para desplazarse a Monitorización. b Pulse el botón (+) para activar la monitorización o (-) para desactivarla.

3 Acceso al modo de rastreo:

a Pulse el botón Menú para desplazarse a Rastreo. b Pulse el botón (+) para activar el rastreo o (-) para desactivarlo.

4 Envío del tono de llamada:

a Pulse el botón Menú para desplazarse a Tono de llamada.

b Pulse el botón (+) o (-) para enviar el tono de llamada.

Se activa mediante Customer Programming Software (CPS).

2.8

Selección de canales

Procedimiento:

1. Pulse el botón Menu.

Se oirá un mensaje de voz para cambiar de canal pulsando el botón (+) o (-).

El LED indica el color del nuevo canal.

3. Pulse el botón PTT para confirmar o el canal se activará después de tres segundos del tiempo muerto.

2.8.1

Configuración de canal predeterminado para CPS

En esta tabla se describe la configuración de canal predeterminado para Customer Programming Software (CPS).

Tabla 3: Configuración de canal para CPS

CLP446e5 Modelos y modelos CLPe PLUS
Canal Estado del indicator LED Color
1 Rojo
2 Verde
3 Amarillo
4 Azul
5 Violeta
6 Blanco
7 Agua
8 Naranja
9 Rojo		Blanco
10 Verde		Blanco
11 Amarillo		Blanco
12 Azul		Blanco
13 Violeta		Blanco
14 Blanco		Blanco
15 Agua		Blanco
16 Naranja		Blanco
NOTA:Los canales del 9 al 16 se activan mediante la configuración de Customer Programming Software (CPS).

2.8.2

Indicadores LED

Función Indicador LED
En el modo de monitorizaciónremota.	Fijo por color de canal.
tono de llamada; Fijo momentáneo por	color de canal.
Exploración Recorre el ciclo en el sentido	do de las agujas del reloj con unLED encendido cada vez. El color del LED cambia en la ranura superior cuando se completeca cada ciclo.
Activar o desactivar El LED superior rojo	jo y el LED blanco restante se iluminanbrevamente.
Configuración avanzada de la radio Verde	de intermittente.
Sistema de avis de la toma deaudio	El LED parpadea en azul si no hay ningún accesorio alrealizar el encendido.El LED parpadea=rapidamente en rojo y violeta de formaalternativa cuando el accesorio está desconectado.

2.8.2.1

Indicador LED de volumen

Cuando se aumenta el volumen, el LED del anillo luminoso de estado inteligente se enciende en el sentido de las agujas del reloj desde la parte inferior izquierda hasta la parte inferior derecha del anillo LED.

A continuación se indican los tres niveles de brillo de LED para cada LED cuando se aumenta el volumen:

• Oscuro
• Mediano, Brillo máximo

2.9

Monitorización de canales

Procedimiento:

1. Para activar el modo de selección de monitorización, pulse el botón Menú y desplácese hasta Selección de monitorización.

Si la monitorización está desactivada, se oirá un mensaje de voz para activar el modo de monitorización pulsando el botón + o -.

2. Pulse el botón + o - para activar o desactivar el modo Monitorización. Cuando el modo de monitorización está activado, escuchará esta si no hay actividad, o el audio si hay actividad en el canal. 3. Para conectar el modo Monitorización, active la monitorización mediante el menú y espere a que se agote el tiempo de espera. 4. Para salir del modo Monitorización, pulse el botón PTT.

2.10

Exploración

Puede rastrear hasta 16 canales en los modelos CLP446e y CLPe PLUS.

Cuando la radio detecta actividad, se detiene el rastreo y se acopla en el canal activo. Esto le permite escuchar y hablar con la persona que transmite sin tener que cambiar de canal.

2.10.1

Rastreo de canales de radio

Procedimiento:

1 Para desplazarse al modo de rastreo, pulse el botón Menú.

Si el rastreo está desactivado, se oirá un mensaje de voz para activar el rastreo pulsando el botón + o -.

2 Para activar el rastreo, pulse el botón + o -.

Si el rastreo está activado, se oirá un mensaje de voz para desactivar el rastreo pulsando el botón + o -.

3 Para desactivar el rastreo, pulse el botón + o -.

2.11

Escaneo de habla-escucha dinámico

La función de escaneo de habla-escucha dinámico se activa en un canal repetidor mediante Customer Programming Software (CPS). Esta función permite a la radio rastrear las frecuencias de transmisión y recepción de un canal repetidor.

NOTA:

Esta función tiene una prioridad mayor que el modo de rastreo. Si están activadas las funciones de escaneo de habla-escucha dinámico y rastreo en el canal base, la radio solo es compatible con el escaneo de habla-escucha dinámico. Esta función solo está disponible en el Modelo CLPe PLUS.

2.12

Envío de tonos de llamada

Procedimiento:

1 Para desplazarse a Tono de llamada pulse el botón Menú. 2 Para transmitir un tono de llamada, pulse + o -.

NOTA:

Hay seis tonos de llamada disponibles.

Estamericana.

2.13

Silenciar la radio

El ajuste Silenciar volumen de auriculares se configura mediante Customer Programming Software (CPS).

Procedimiento:

1 Para bajar o silenciar el volumen de los auriculares, mantenga pulsado el botón + o -.

Oirá el mensaje de voz para silenciar de la radio.

2 Para activar el volumen del auricular, pulse cualquier botón.

Oirá el mensaje de voz para desactivar silencio de la radio.

2.14

Llamada de derivación a un nivel superior

La función de llamada de derivación a un nivel superior le permite cambiar al canal de llamadas de derivación a un nivel superior y enviar el tono de llamada en este canal.

Para activar la función de llamada de derivación a un nivel superior, debe configurar el canal de llamadas de derivación a un nivel superior en Customer Programming Software (CPS). Si mantiene pulsado el botón de menú, se activa la función de llamada de derivación a un nivel superior y se envía automáticamente el tono de llamada en el canal de llamadas de derivación a un nivel superior. El tiempo muerto de una llamada de derivación a un nivel superior comienza cuando finaliza cada llamada. La radio permanece en tiempo muerto de llamada de derivación a un nivel superior durante un período predefinido. La llamada de derivación a un nivel superior finaliza cuando caduca el tiempo muerto y la radio vuelve al canal anterior. El tiempo muerto se configura en CPS.

Al pulsar el botón PTT durante el tiempo muerto de una llamada de derivación a un nivel superior, podrá hablar en el canal. El tiempo muerto de una llamada de derivación a un nivel superior se reinicia cuando finaliza la llamada de voz; durante este tiempo puede recibir llamadas de otras radios en el canal de llamadas de derivación a un nivel superior.

La radio asume el comportamiento del canal seleccionado, excepto el tono de llamada y los anuncios de canal al entrar al canal de llamadas de derivación a un nivel superior. El tono de llamada se configura mediante CPS seleccionando uno de los seis tonos de llamada.

Para salir del canal de llamadas de derivación a un nivel superior antes de que caduque el tiempo muerto, pulse brevemente el botón Encendido, Apagado o Menú, o bien realice una pulsación larga del botón Menú.

Capítulo 3

Batería y cargador

En este capítulo se describe la función de batería y cargador de la radio.

3.1

Especificaciones de la batería

La radio cuenta con una batería recargable de ion litio. Para garantizar una capacidad y un rendimiento óptimos, la batería debe cargarse antes del primer uso.

La duración de la batería viene determinada por varios factores. Destacan la sobrecarga de las baterías y la profundidad de descarga media con cada ciclo. Normalmente, cuanto mayor sea la sobrecarga y más profunda la descarga media, menos ciclos durará la batería. Por ejemplo, una batería que se sobrecarga y descarga al 100% varias veces al día dura menos ciclos que otra que recibe menos sobrecargas y que se descarga al 50% por día. Una batería que recibe una sobrecarga mínima y que cuenta con un promedio de descarga del 25% tiene una duración incluso superior.

Las baterías de Motorola Solutions se han diseñado específicamente para utilizarse con un cargador de Motorola Solutions y viceversa. La carga de las baterías con equipos que no sean de Motorola puede provocar daños en la batería y anular la garantía. Siempre que sea posible, mantenga la temperatura de la batería a 25 °C (77 °F) (temperatura ambiente). La carga de la batería en frío (inferior a 10 °C [50 °F]) puede provocar una fuga de electrolitos y dar lugar a un fallo de la batería. Cargar la batería en caliente (por encima de los 35 °C [95 °F]) puede dar lugar a una disminución de la capacidad de descarga, lo que afecta al rendimiento de la radio. Los cargadores de baterías de carga rápida de Motorola Solutions contienen un circuito de detección de temperatura para garantizar que las baterías se cargan dentro de los umbrales de temperatura.

3.2

Duración de la batería

En la siguiente tabla se especifica la duración de la batería basada en un 5 % de transmisión, un 5 % de recepción y un 90 % de modo de espera (ciclo de trabajo estándar).

Tabla 4: Duración estimada de la batería

Modelo Duración estimada de la bateria
CLP446e 20 horas
CLPe PLUS 18 horas

3.3

Retirada de la batería de ion litio

Requisitos previos:

Asegúrese de que la radio está desconectada.

Procedimiento:

1. En la parte inferior de la tapa de la batería, levante el pestillo y retire la tapa de la batería de la radio. 2. Extráigala de la radio.

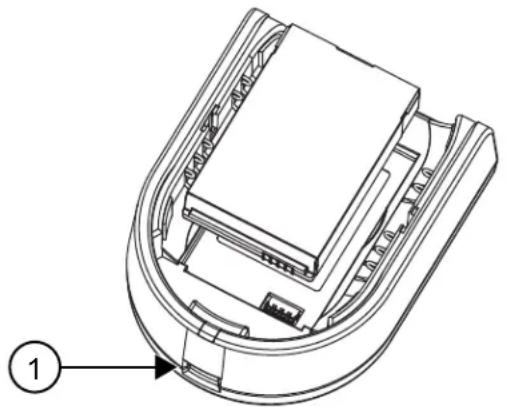

Figura 5: Retirada de la batería

Número de articulo Descripción
1 Pestillo de la bateria

3.4

Fuente de alimentación, adaptador y base de carga

La radio se suministra con una base de energía con transformador.

NOTA:

Aplicable solo a modelos no incluidos en multapaquetes.

Para obtener información sobre los accesorios, consulte Accesorios en la página 49.

Figura 6: Fuente de alimentación, adaptador y base de carga

3.5

Batería independiente

La batería se puede cargar como una batería independiente.

La batería se carga mediante un cargador para una sola unidad (SUC) o un cargador para varias unidades (MUC).

NOTA:

Si adquiere cargadores o fuentes de alimentación adicionales, asegúrese de que dispone de conjuntos de bases de carga y fuentes de alimentación similares. Para obtener más información sobre las revisiones, consulte Accesorios en la página 49.

Figura 7: Batería independiente

Número de articulo Descripción
1 Puerto micro USB

3.5.1

Carga de una batería independiente con una base de energía para una sola unidad (SUC)

Procedimiento:

1. Para cargar la batería, inserte el conector de la fuente de alimentación en el micropuerto bus de series universal (USB) situado en la parte frontal de la base de carga. 2. Conecte la fuente de alimentación a la toma de CA adecuada. 3. Inserte la batería en la bandeja con la superficie interior de la batería hacia la parte frontal del cargador. Consulte Batería independiente en la página 26. 4. Asegúrese de que las ranuras de la batería están correctamente acopladas en el cargador.

3.5.2

Carga de una batería independiente con base de carga para varias unidades (accesorio opcional)

Procedimiento:

1. Coloque el cargador en una superficie plana o instálelo en la pared.

2. Inserte el enchufe del cable de alimentación en la toma del cargador para varias unidades. 3. Conecte el cable a una toma de CA y, a continuación, al cargador. 4. Inserte la batería en el compartimento de carga con la superficie interior de la batería hacia la parte frontal del cargador. 5. Asegúrese de que las ranuras de la batería estén correctamente acopladas en el cargador.

3.5.3

Tiempo de energía estimado

En las siguientes tablas se indica el tiempo de carga estimado de la batería.

Tabla 5: Tiempo de energía estimado

Soluciones de cargo Batería de ion litio estándar
Cargador para una unidad 5,5 horas
Cargador para varias unidades 4 horas

3.6

Carga de la radio con la bandeja de la base de carga (SUC)

Procedimiento:

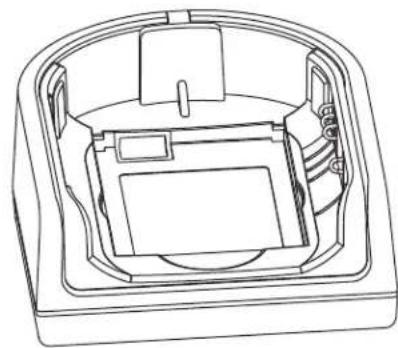

1. Coloque la base de energía para una sola unidad (SUC) en una superficie plana. 2. Introduzca el conector de la fuente de alimentación en el puerto micro USB frontal de la base de carga. 3. Conecte la fuente de alimentación correcta a la toma de CA adecuada. 4. Inserte la radio con la batería instalada en la bandeja, mirando hacia abajo y asegurándose de que los contactos de carga del cargador estén alineados con los contactos de la radio.

Figura 8: Carga de la radio

NOTA:

Al cargar una batería conectada a la radio, asegúrese de que la radio está apagada. Puede activar o desactivar la radio para que se apague automáticamente cuando se inserte en la función de cargador a través de Customer Programming Software (CPS).

3.7

Carga con la base de carga para varias unidades (accesorio opcional)

El cargador para varias unidades (MUC) permite la energía de un máximo de seis radios. Cada uno de los seis compartimentos de energía puede albergar una radio con una batería instalada. El MUC dispone de compartimentos para guardar los auriculares.

Procedimiento:

1. Coloque el cargador en una superficie plana o instálelo en la pared. 2. Inserte el enchufe del cable de alimentación a la toma del cargador para varias unidades. 3. Conecte el cable a una toma de CA y, a continuación, al cargador. 4. Apague la radio.

NOTA:

Al cargar una batería conectada a la radio, asegúrese de que la radio está apagada. Puede activar o desactivar la radio para que se apague automáticamente cuando se inserte en la función de cargador a través de Customer Programming Software (CPS).

5. Inserte la radio hacia abajo con la batería instalada en el compartimento de energía, asegurándose de que los contactos de la radio estén alineados con los contactos del MUC.

NOTA:

La batería se puede cargar mediante la ranura de la superficie plana del compartimento de carga.

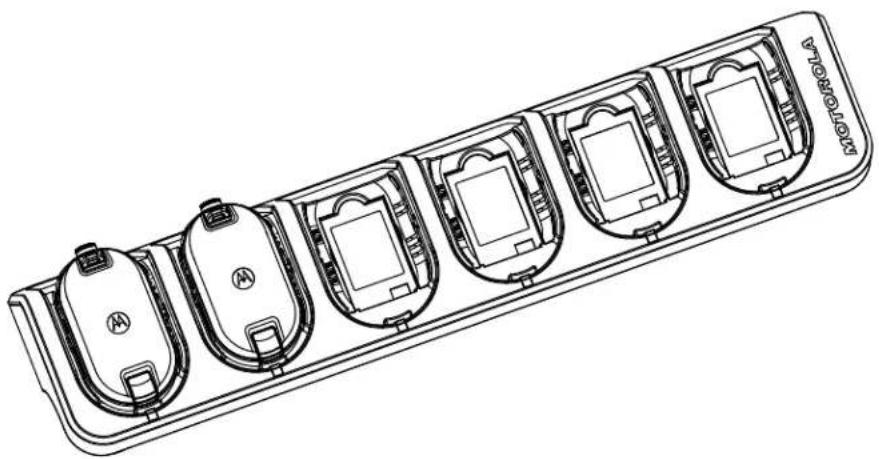

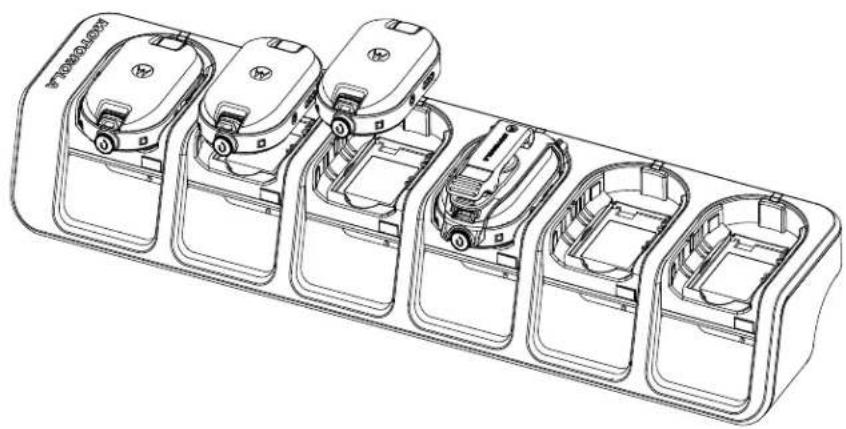

Figura 9: Carga de las radios

3.8

Indicadores LED del cargador

En la base de carga, el compartimento de carga de la radio cuenta con un cargador LED.

En el cargador para varias unidades (MUC), cada uno de los compartimentos de carga cuenta con un indicador LED.

NOTA:

Puede clonar hasta dos radios de origen y dos radios de destino mediante MUC. Para obtener más información sobre la clonación, consulte Clonación de la radio en la página 35.

Para obtener información detallada sobre los números de referencia, consulte Accesorios en la página 49.

Tabla 6: Indicador LED del cargador

Estado Indicación del LED
La batería se está cargando Rojo	fijo	●
La batería está completamente cargada	Verde fijo	●
Fallo de la batería6	Rojo intermitente	●

3.9

Comprobación del estado de la batería

Procedimiento:

Pulse brevemente y suelte el botón Encendido y Batería.

Las funciones de anillo luminoso de estado inteligente y funcionan bajo la ley. Muestran el estado de la batería de la radio.

Tabla 7: Estado de la batería

Nivel bateria Indicación del LED Color
Alto (50 - 100 %) Verde
Medio (20 - 50%) Amarillo
Bajo (3 - 20%) Rojo
Crlitico (0 - 3%) Rojo intermitente

La radio vuelve al color del canal actual después de indicar el estado de la batería.

Capítulo 4

Programación de la radio mediante CPS

Puede programar o cambiar las funciones de la radio utilizando Customer Programming Software (CPS) y el cable de programación CPS.

CPS es un software gratuito que puede descargar desde http://www.motorolasolutions.com/CLPe.

4.1

Programación de la radio

Requisitos previos:

Instale Computer Programming Software (CPS) en el equipo.

Asegúrese de que la radio está encendida.

Procedimiento:

1 Conecte la radio mediante la base de energía o el compartimento de energía con la etiqueta PROG en el cargador para varias unidades y el cable de programación CPS7.

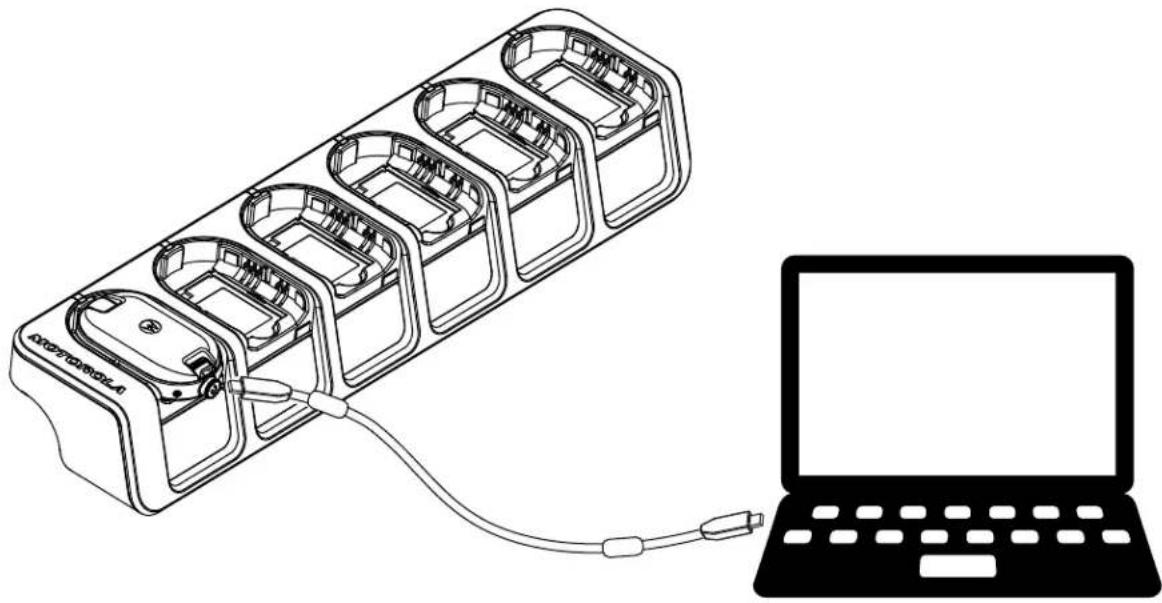

Figura 10: Programación de la radio mediante un cargador para una sola unidad.

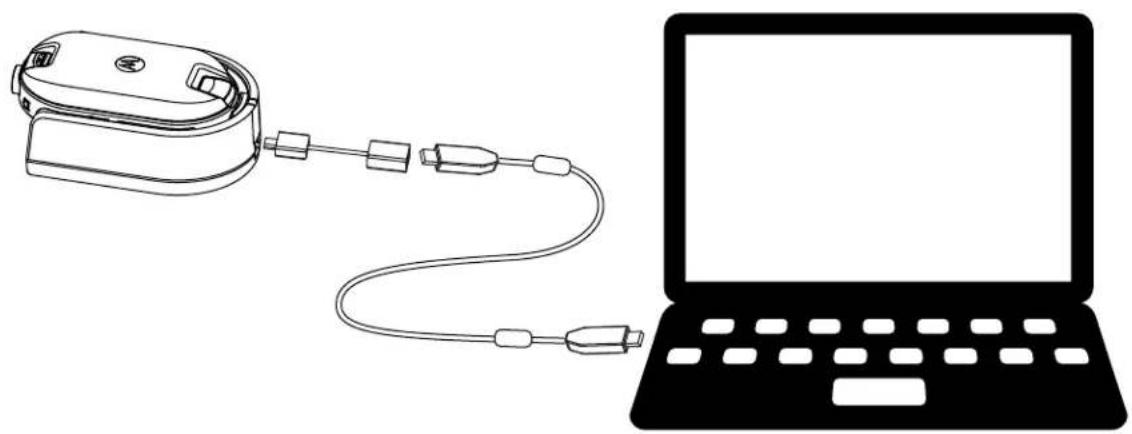

Figura 11: Programación de la radio mediante un cargador para varias unidades.

2 Ajuste el interruptor del cable en analógico. 3 Una vez conectada la radio, abra la aplicación CPS y seleccione Leer en la barra de herramientas para obtener el perfil de la radio.

Puede ajustar los ajustes generales y de audio, menú, canales, lista de exploración y PL/DPL personalizados, así como seleccionar las frecuencias y los códigos PL/DPL en cada canal.

4 Para guardar la configuración, seleccione Escribir al transceptor en la barra de herramientas.

NOTA:

Para obtener más información sobre CPS, consulte el menú Ayuda de CPS.

4.2

Configuración predeterminada de fábrica

La radio se programa de fábrica con los siguientes ajustes.

Tabla 8: Valores predeterminados de CLP446e

Número de canal Ajustes de Frequencia (MHz)	Valor de número (Hz) Archo de banda (kHz)
1 446,00625 67,0 12,5
2 446,01875
3 446,03125
4 445,04375
5 446,05625
6 446,06875

Número de canal Ajustes de Frequencia (MHz)	Valor de número (Hz)	Ancho de banda (kHz)
7 446,08125
8 446,09375

Tabla 9: 8 canales/frecuencias adicionales de CLP446e mediante CPS

Número de canal Ajustes de Frequencia (MHz)	Valor de número (Hz) Archo de banda (kHz)
9 446,00625 DPL754 12	5
10 446,01875
11 446,03125
12 445,04375
13 446,05625
14 446,06875
15 446,08125
16 446,09375

NOTA:

En Rusia se limita a 8 canales conforme a la legislación vigente. Consulte la guía del usuario. Solo las frecuencias analógicas de 446,0 a 446,1 MHz están disponibles de forma predeterminada. Las frecuencias analógicas de 446,1 a 446,2 MHz solo se deben utilizar en aquellos países en los que estas frecuencias estén permitidas por las autoridades gubernamentales.

Tabla 10: CLPe PLUS

Número de canal Ajustes de Frequencia (MHz)	Valor de número (Hz) Ancho de banda (kHz)
1 464,55 67,0 12,5
2 467,925
3 467,85
4 467,875
5 461,0625
6 461,1125
7 461,1625
8 461,2125

Tabla 11: 8 canales/frecuencias adicionales de CLPe PLUS

Número de canal Ajustes de Frequencia (MHz)	Valor de número (Hz)	Ancho de banda (kHz)
9 461,2625 67,0 12,5
10 461,3125

Número de canal Ajustes de Frequencia (MHz)	Valor de número (Hz) Archo de banda (kHz)
11 461,3625
12 462,7875
13 462,8375
14 462,8875
15 464,4875
16 464,5375

Capítulo 5

Clonación de la radio

5.1

Clonación de ajustes de radio

Puede copiar los ajustes de radio del origen en otra radio.

Puede utilizar uno de los siguientes cargadores y cables de la unidad para la clonación:

• Kit de cargador para una sola unidad (SUC) de la serie CLP, número de referencia IXPN4028_ y kit de cable de clonación de la serie CLP, número de referencia HKKN4028_ (accesorio opcional).
• Kit de cargador para varias unidades (MUC), número de referencia IXPN4029_ (accesorio opcional)

El MUC no tiene que conectarse para la clonación, pero ambas radios necesitan baterías cargadas.

5.2

Clonación de radios mediante el cable de clonación

Requisitos previos:

• Una batería completamente cargada en cada radio.
• Dos kits de cargador para una sola unidad (SUC). Las dos radios están desactivadas.
• Radio de origen: radio que se va a clonar.
• Radio de destino: radio en la que se va a copiar la configuración de la radio de origen.

Una radio que está programada con las frecuencias extendidas (446,00625 MHz-446,19375 MHz) no es compatible con la clonación a radios antiguas de ocho frecuencias.

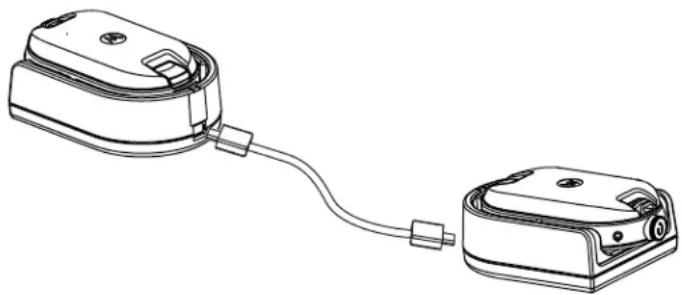

Figura 12: Clonación de la radio mediante un cargador para una sola unidad

Procedimiento:

1 Desconecte todos los cables, de alimentación o micro USB, del SUC.

2 Conecte uno de los extremos del micro USB del cable de clonación a un SUC y el otro extremo al segundo SUC.

NOTA:

Asegúrese de que el interruptor del cable de clonación está definido en Legacy.

Durante el proceso de clonación, el SUC no recibe alimentación alguna. Las baterías no se pueden cargar. Entre las dos radios se produce una transferencia de datos.

3 Active la radio de destino e introdúzcala en uno de los SUC. 4 Para encender la radio de origen, mantenga pulsados los botones PTT y - simultáneamente, mientras enciende la radio hasta que escuche el tono de clonación. 5 Para iniciar el proceso de clonación, coloque la radio de origen en su SUC con un accesorio de audio y, a continuación, pulse y suelte el botón Menú.

Si se realiza correctamente, la radio de origen emite un tono de pitido de botón correcto.

Si no se realiza correctamente, la radio de origen emite un tono de error.

El tono suena durante no más de cinco segundos.

6 Apague y encienda las radios para que pasen al modo de usuario saliendo del modo de clonación cuando se complete el proceso de clonación.

NOTA:

Cuando la radio está en modo de clonación, la función Apagado automático no es aplicable.

5.3

Clonación de radios con el cargador para varias unidades

Requisitos previos:

• Una batería completamente cargada en cada radio.
• Cargador para varias unidades (MUC) de la serie CLP. Las dos radios están desactivadas.
• Radio de origen: radio que se va a clonar.
• Radio de destino: radio en la que se va a copiar la configuración de la radio de origen.

Procedimiento:

1 Para poner la radio de origen en el modo de clonación, mantenga pulsados los botones PTT y - de la radio de origen simultáneamente cuando encienda la radio hasta que escuche el tono de clonación. 2 Introduzca la radio de origen en uno de los compartimentos de energía que tiene la etiqueta CLONE. 3 Encienda la radio de destino e introdúzcala en el compartimento de energía de emparejamiento que tiene la etiqueta CLONE e inicie el proceso de clonación. 4 Para iniciar el proceso de clonación, pulse el botón Menú de la radio de origen. La radio de origen genera el tono de inicio de clonación. 5 Para activar la radio, apague y encienda las radios cuando finalice el proceso de clonación. 6 Para clonar otra radio, repita los pasos del paso 3 al paso 5. 7 Para salir del modo de clonación en la radio de origen, apague la radio.

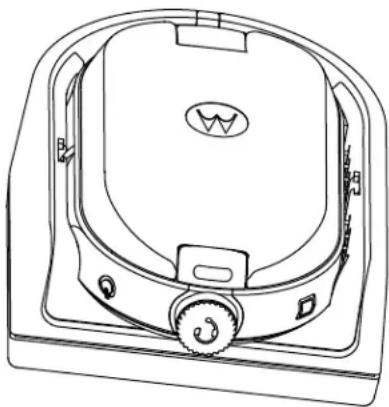

Figura 13: Clonación de la radio mediante un cargador para varias unidades

5.4

Solución de problemas del modo de clonación

Cuándo y dónde se puede utilizar:

La voz audible de la radio emitirá un sonido, que indica que se ha producido un fallo en la clonación. De ser así, complete cada uno de los siguientes pasos antes de intentar iniciar nuevamente el proceso de clonación.

Procedimiento:

1 Asegúrese de que las baterías de las dos radios están cargadas por completo y conectadas correctamente a la radio. 2 Compruebe la conexión del cable de clonación en ambos cargadores para una sola unidad (SUC). 3 Asegúrese de que no hay residuos en la bandeja de energía ni en los contactos de la línea y que el contacto de la línea toque firmemente el contacto de SUC o MUC. 4 Asegúrese de que la radio de destino está conectada. 5 Asegúrese de que la radio de origen tiene el modo de clonación activado. 6 Asegúrese de que las dos radios se encuentran en la misma banda de frecuencia, en la misma región y que cuentan con la misma potencia de transmisión.

NOTA:

Este cable de clonación se ha diseñado para funcionar únicamente con un SUC compatible de Motorola Solutions.

Al solicitar el kit de cable de clonación, indique el número de referencia HKKN4028_. Para obtener más información sobre los accesorios, consulte Accesorios en la página 49.

Capítulo 6

Configuración avanzada de la radio

La configuración avanzada de la radio le permite definir la configuración a partir de una lista previamente programada sin usar un ordenador.

El modo de configuración avanzada le permite personalizar los siguientes ajustes:

• Canales, frecuencias y códigos (CTCSS/DPL)

Frecuencias: permite seleccionar las frecuencias para cada uno de los canales. Códigos: ayudan a minimizar las interferencias mediante una amplia gama de combinaciones de códigos que filtran la estática, el ruido y los mensajes no deseados.

6.1

Acceso al modo de configuración avanzada de la radio

Requisitos previos:

Apague la radio.

Procedimiento:

1. Mantenga pulsados los botones PTT, + y Encendido simultáneamente de 3 a 5 segundos hasta que escuche un sonido y el mensaje de voz "Modo de programación".

El indicador LED parpadea en verde.

2 Para seleccionar los ajustes que desea cambiar, pulse el botón Menú.

A continuación, se muestran los ajustes que puede cambiar:

• Canal (modelos para varios canales) Frecuencia
• Código

Los anuncios de voz indican los elementos del menú y sus ajustes actuales.

3 Para cambiar los ajustes, pulse el botón + o -. 4 Para ir al siguiente elemento del menú, pulse el botón Menú. 5 Para salir del modo Configuración avanzada de la radio, mantenga pulsado el botón PTT hasta que escuche un sonido.

Capítulo 7

Solución de problemas

En la siguiente tabla se explican los métodos de solución de problemas si se ha producido el síntoma:

7.1

Síntomas y soluciones

Procedimiento:

1

Si... Entonces...
No hay alimentación Recargue o sustituya la batería de ion litio.	bateria de ion litio.
	NOTA: Unas temperatas de funciona bajo la lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa lawa law a
En el canal se eschuchanthersuidos o conversaciones	Es possible que la Frecuencia o el Codigode elimination de intererencias seencuentren en uso.Relice una de las siguerentes actiones:· Confirmque el Codigode eliminationde intererencias está configurado.Cambie la configuracion de lasfrecuencias o los codigos en todas lasradios.Asegúrese de que la radio se encuntraen la Frequencia y el codigoadecuadosduringe la transmisión.
Mensaje codificado Es possible que el Codigode	de mezcla estéactivado o que la configuracion no coincidacon la de otheras radios.Cambie la configuracion mediante CustomerProgramming Software (CPS).
La calidad del sonido no es buena Puede que	los ajustes de la radio nocoincidan correctamente.Compruebe las Frequencias, los codigos ylos anchos de banda para asegurardeque la configuracion es la mesma en allas radios.
Alcance de conversacion limitado Realice unade lassiguerantesaxoniones:
	• Busque una linea de visión despejada para mejorar la transmisión. Evite situarse cerca deestructuras de acero u hormigón, zonas de vegetación densa, edificios o vehículos. • Cambie laubicación de la radio. • Para incrementar el alcance y la cobertura, pueda reducir las obstrucciones o incrementar la potencia. Las radios UHF-ofrecen una gran cobertura en edificios industriales y commerciales. Una mayor potencia permiteatar con un mayor alcance de laelfasty penetración agravés de los obstáculos.
El mensaje no se ha transmitido o recibido	Realice una de las siguientes aconteciones: • Asegúrese de pulsar porcompleteo el botón PTT durante la transmisión. • Asegúrese de que las radios tienen los mismos ajustes de Canal, Frecuencia, Código de eliminación de interferencias y:Cógo de mezcla. Consulte Transmisión y recepción en la págrain 16. • Recargue, reemplace o coloque de nuevo las baterías. Consulte Especficaciones de la batería en la págrain 24. • Cambie laubicación de la radio. Los obstáculos, asi como el uso de la radio en interior, poderceñar a sufuncionalmente. • Compruebe que la radio no se encontrar en modo de rastreo. Consulte Rastreo de canales de radio en la págrain 21.
Hay mucha estatística o interferencias Las radios	estándemasiadocerca. Asegúrese de que las radios Transmitoras y receptoras están situadasauna distancia minima de 1,5m(5pies)entre sI.Las radios estándemasiado alejadas entre sIohay obstáculos queafectan altransmisión.
Carga bajo de las baterías Recargue o sustituya	la bateríadeion litio.NOTA:Unas temperatasudecfunctionamentoextremaspodecectaraladuración delbateria.
	Consulte Especificaciones de la bateria en la頁a 24.
El indicator LED de la base dearga no parpadea	Realice una de lassiguerantesaxonics:Compruebe que la radio y la batería estácnorrectamente insertadas.Compruebe loscontactos delbatería y delcargador para asegurarde queestánlimpios yde quelasclavijadesarga se han insertado correctamente.Consulte Carga de una bateriaindependiente conuna base decarga parauna sola unidad (SUC) enla頁a 26 yIndicadores LED delcargador enla頁a 28.
La batería no secarga,excepta se ha insertado en la base decarga durante un rato	Realice una de lassiguerantesaxonics:Compruebe que la base decarga estacenectadacorrectamente yque corresponda aunafuentedelimentacióncompatible.Consulte Carga de una batería independiente conuna base decarga para una sola unidad(SUC) enla頁a 26.Compruebe losindicadores LED delcargador para ver si la batería tienalgún problema.Consulte IndicadoresLED delcargador enla頁a 28.

Capítulo 8

Utilización y mantenimiento

En este capítulo se explica el mantenimiento de la radio.

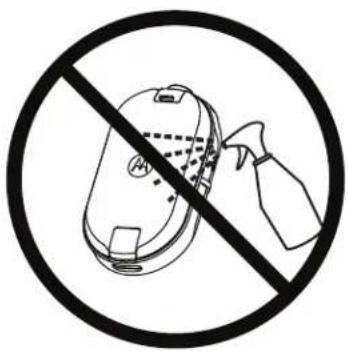

Utilice un paño suave húmedo para limpiar el exterior.

No la sumerja en agua.

No utilice soluciones de limpieza con alcohol.

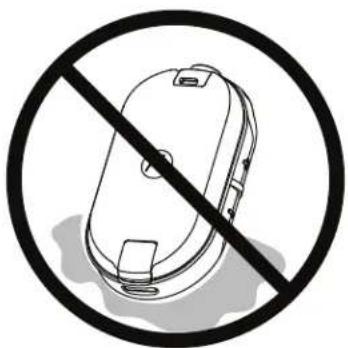

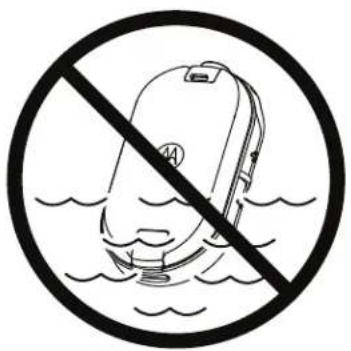

Si la radio se ha sumergido en agua:

Apáguela y quite las baterías. Séquela con un paño suave.

No utilice la radio hasta que esté completamente seca.

NOTA:

La radio solo es IP54 cuando la cubierta para el polvo o el accesorio de audio está enchufado al conector.

Capítulo 9

Gráficos de frecuencias y códigos de radio

En las siguientes tablas se muestra la información de frecuencia; resultan útiles cuando se utilizan radios transceptores de la serie CLPe de Motorola Solutions con otras radios de empresa.

9.1

Lista de frecuencias de CLP446e

Tabla 12: Valores predeterminados del modelo CLP446e

N.° de Frequencia Ajustes de Frequencia (MHz) Ancho de banda (kHz)
1 446,00625 12,5
2 446,01875 12,5
3 446,03125 12,5
4 445,04375 12,5
5 446,05625 12,5
6 446,06875 12,5
7 446,08125 12,5
8 446,09375 12,5

Tabla 13: 8 frecuencias adicionales de CLP446e mediante CPS

N.° de Frequencia Ajustes de Frequencia (kHz) Ancho de banda (kHz)
9 446,10625 12,5
10 446,11875 12,5
11 446,13125 12,5
12 446,14375 12,5
13 446,15625 12,5
14 446,16875 12,5
15 446,18125 12,5
16 446,19375 12,5
NOTA:En Rusia se limita a 8 canales conforme a la legislacion vigente. Solo las Frequencias analógicas de 446,0 a 446,1 MHz está disponible de forma predeterminada. Las Frequencias analógicas de 446,1 a 446,2 MHz solo se deben utiliser en aquellos País en los que estas Frequencias estén permitidas por las autoridades gubernamentales.

9.2

Frecuencias de CLPe PLUS

Tabla 14: Frecuencias UHF de CLPe Plus. Las frecuencias se pueden editar desde la tabla de frecuencias mediante CPS.

N.° de Frequencia	Frecuencia (MHz)	Ancho de banda (kHz)	N.° de Frequencia	Frecuencia (MHz)	Ancho de banda (kHz)
1 464,5000	12,5 46 466,3375	12,5
2 464,5500	12,5 47 466,3625	12,5
3 467,7625	12,5 48 467,7875	12,5
4 467,8125	12,5 49 467,8375	12,5
5 467,8500	12,5 50 467,8625	12,5
6 467,8750	12,5 51 467,8875	12,5
7 467,9000	12,5 52 467,9125	12,5
8 467,9250	12,5 53 469,4875	12,5
9 461,0375	12,5 54 469,5125	12,5
10 461,0625	12,5 55 469,5375	12,5
11 461,0875	12,5 56 469,5625	12,5
12 461,1125	12,5 57 462,1875	12,5
13 461,1375	12,5 58 462,4625	12,5
14 461,1625	12,5 59 462,4875	12,5
15 461,1875	12,5 60 462,5125	12,5
16 461,2125	12,5 61 467,1875	12,5
17 461,2375	12,5 62 467,4625	12,5
18 461,2625	12,5 63 467,4875	12,5
19 461,2875	12,5 64 467,5125	12,5
20 461,3125	12,5 65 451,1875	12,5
21 461,3375	12,5 66 451,2375	12,5
22 461,3625	12,5 67 451,2875	12,5
23 462,7625	12,5 68 451,3375	12,5
24 462,7875	12,5 69 451,4375	12,5
25 462,8125	12,5 70 451,5375	12,5
26 462,8375	12,5 71 451,6375	12,5
27 462,8625	12,5 72 452,3125	12,5
28 462,8875	12,5 73 452,5375	12,5
29 462,9125	12,5 74 452,4125	12,5
30 464,4875	12,5 75 452,5125	12,5
31 464,5125	12,5 76 452,7625	12,5
N.° de freuencia	Frecuencia (MHz)	Ancho de banda (kHz)	N.° de freuencia	Frecuencia (MHz)	Ancho de banda (kHz)
32 464,5375	12,5 77 452,8625	12,5
33 464,5625	12,5 78 456,1875	12,5
34 466,0375	12,5 79 456,2375	12,5
35 466,0625	12,5 80 456,2875	12,5
36 466,0875	12,5 81 468,2125	12,5
37 466,1125	12,5 82 468,2625	12,5
38 466,1375	12,5 83 468,3125	12,5
39 466,1625	12,5 84 468,3625	12,5
40 466,1875	12,5 85 468,4125	12,5
41 466,2125	12,5 86 468,4625	12,5
42 466,2375	12,5 87 468,5125	12,5
43 466,2625	12,5 88 468,5625	12,5
44 466,2875	12,5 89 468,6125	12,5
45 466,3125	12,5 90 468,6625	12,5

9.3

Códigos de eliminación de interferencias CTCSS/DPL

Tabla 15: Códigos de eliminación de interferencias CTCSS/DPL

CTCSS Código CTCSS/ DPL	Códi go	DPL Códi go	DPL Códi go	DPL Códi go
0 Repetidor es	24 151,4 47 54 71 243 95 445
1 67,0 25 156,7 48 65 72 244 96 464
2 71,9 26 162,2 49 71 73 245 97 465
3 74,4 27 167,9 50 72 74 251 98 466
4 77,0 28 173,8 51 73 75 261 99 503
5 79,7 29 179,9 52 74 76 263 100 506
6 82,5 30 186,2 53 114 77 265 101 516
7 85,4 31 192,8 54 115 78 271 102 532
8 88,5 32 203,5 55 116 79 306 103 546
9 91,5 33 210,7 56 125 80 311 104 565
10 94,8 34 218,1 57 131 81 315 105 606
11 97,4 35 225,7 58 132 82 331 106 612
12 100,0 36 233,6 59 134 83 343 107 624
13 103,5 37 241,8 60 143 84 346 108 627
14 107,2 38 250,3 61 152 85 351 109 631
15 110,9 122 69,3 62 155 86 364 110 632
16 114,8 39 23,0 63 156 87 365 111 654
17 118,8 40 25,0 64 162 88 371 112 662
18 123,0 41 26,0 65 165 89 411 113 664
19 127,3 42 31,0 66 172 90 412 114 703
20 131,8 43 32,0 67 174 91 413 115 712
21 136,5 44 43,0 68 205 92 423 116 723
22 141,3 45 47,0 69 223 93 431 117 731
23 146,2 46 51,0 70 226 94 432 118 732
				119 734

Tabla 16: Códigos de eliminación de interferencias CTCSS/DPL (continuación)

DPL Córdigo	DPL Córdigo	DPL Córdigo	DPL Córdigo
120 743	146 DPL 55	invertido	171 DPL 80	195 DPL 104
			invertido	invertido
121 754	147 DPL 56	invertido	172 DPL 81	196 DPL 105
			invertido	invertido
123 645	148 DPL 57	invertido	173 DPL 82	197 DPL 106
			invertido	invertido
124 PL	149 DPL 58	174 DPL 83	198 DPL 107
persona lizado		invertido	invertido	invertido
125 PL	150 DPL 59	175 DPL 84	199 DPL 108
persona lizado		invertido	invertido	invertido
126 PL	151 DPL 60	176 DPL 85	200 DPL 109
persona lizado		invertido	invertido	invertido
127 PL	152 DPL 61	177 DPL 86	201 DPL 110
persona lizado		invertido	invertido	invertido
128 PL	153 DPL 62	178 DPL 87	202 DPL 111
persona lizado		invertido	invertido	invertido
129 PL	154 DPL 63	179 DPL 88	203 DPL 112
persona lizado		invertido	invertido	invertido
130 DPL 39	155 DPL 64	180 DPL 89	204 DPL 113
invertido		invertido	invertido	invertido
DPL Código	DPL Código	DPL Código	DPL Código
131 DPL 40invertido	156 DPL 65invertido		181 DPL 90invertido	205 DPL 114invertido
132 DPL 41invertido	157 DPL 66invertido		181 DPL 90invertido	206 DPL 115invertido
133 DPL 42invertido	158 DPL 67invertido		182 DPL 91invertido	207 DPL 116invertido
134 DPL 43invertido	159 DPL 68invertido		183 DPL 92invertido	208 DPL 117invertido
135 DPL 44invertido	160 DPL 69invertido		184 DPL 93invertido	209 DPL 118invertido
136 DPL 45invertido	161 DPL 70invertido		185 DPL 94invertido	210 DPL 119invertido
137 DPL 46invertido	162 DPL 71invertido		186 DPL 95invertido	211 DPL 120invertido
138 DPL 47invertido	163 DPL 72invertido		187 DPL 96invertido	212 DPL 121invertido
139 DPL 48invertido	164 DPL 73invertido		188 DPL 97invertido	213 DPL 123invertido
140 DPL 49invertido	165 DPL 74invertido		189 DPL 98invertido	214 DPLpersonalizzato
141 DPL 50invertido	166 DPL 75invertido		190 DPL 99invertido	215 DPLpersonalizzato
142 DPL 51invertido	167 DPL 76invertido		191 DPL 100invertido	216 DPLpersonalizzato
143 DPL 52invertido	168 DPL 77invertido		192 DPL 101invertido	217 DPLpersonalizzato
144 DPL 53invertido	169 DPL 78invertido		193 DPL 102invertido	218 DPLpersonalizzato
145 DPL 54invertido	170 DPL 79invertido		194 DPL 103invertido	219 DPLpersonalizzato

Capítulo 10

Garantía limitada de Motorola Solutions

10.1

Información sobre la garantía

El minorista o distribuidor autorizado de Motorola Solutions que le vendió la radio bidireccional Motorola Solutions o los accesorios originales asumirá las reclamaciones de garantía o le facilitará los servicios incluidos en la garantía. Lleve la radio a su distribuidor o minorista para solicitar los servicios incluidos en la garantía. No devuelva la radio a Motorola Solutions. Para poder optar a los servicios incluidos en la garantía, debe presentar su recibo de compra o una prueba sustitutoria equivalente de la compra, donde conste la fecha de la misma. El número de serie debe estar visible en la radio bidireccional. La presente garantía no será aplicable si los números de modelo o de serie que aparecen en el producto han sido alterados, borrados o resultan ilegibles de cualquier otra forma.

10.2

V. ELEMENTOS NO CUBIERTOS POR LA GARANTÍA

1 Defectos o daños resultantes de la utilización del Producto de forma distinta a su uso normal y habitual. 2 Defectos o daños producidos por un uso incorrecto, accidente, agua o negligencia. 3 Defectos o daños producidos por una prueba, funcionamiento bajo el control de la instalación, alteración, modificación o ajuste inadecuados. 4 Rotura o daños a las antenas a menos que hayan sido producidos directamente por defectos en el material o mano de obra. 5 Un Producto sujeto a modificaciones, operaciones de desmontaje o reparaciones (incluidas, sin limitaciones, la adición al Producto de equipos no suministrados por Motorola Solutions) que puedan afectar negativamente al rendimiento del Producto o interferir con la inspección y pruebas habituales de la garantía que realiza Motorola Solutions para verificar todas las reclamaciones de garantía. 6 Los productos en los que se haya eliminado el número de serie o este no sea legible. 7 Baterías recargables si:

• alguno de los sellos de la carcasa de la batería está roto o muestra signos de manipulación.
• el daño o defecto está producido por la energía o uso de la batería en un equipo o servicios distinto al del Producto para el que ha sido designado.

8 Costes de transporte al departamento de reparaciones. 9 Los productos que, debido a una alteración ilegal o no autorizada del software/firmware del Producto, no funcionen de acuerdo con las especificaciones publicadas por Motorola Solutions o al etiquetado de certificado FCC vigente para el Producto en el momento en que Motorola Solutions realizó la distribución inicial del mismo. 10 Los arañazos u otros daños estéticos en la superficie del producto que no afecten al funcionamiento del mismo. 11 El desgaste normal derivado del uso.

Capítulo 11

Accesorios

Tabla 17: Accesorios de audio

Núm. referencia Descripción
PMLN8077_Auricular sobre la oreja, clavija Única
PMLN8125_Auricular sobre la oreja, clavija Única,	cable corto
PMLN8190_Auricular para vigilancia, clavija Única

Tabla 18: Baterías

Núm. referencia Descripción
HKNN4013_Batería de ion litio de gran capacité	de la série CLP
PMLN8066_Batería de ion litio de gran capacité	de la série CLPe

Tabla 19: Accesorios de transporte

Núm. referencia Descripción
PMLN8064_Carcasa magnética de la série CLPe
PMLN8065_Funda de clip giratoria para cinturón de la série CLP

Tabla 20: Cargadores

Núm. referencia Descripción
IXPN4029_Kit de cargador para varías unidades (MUC) de la série CLP
IXPN4028_9	Kit de cargador para una solaunidad (SUC) de la série CLP

Tabla 21: Cables de programación

Núm. referencia Descripción
HKKN4027_Cable CPS de la série CLP
HKKN4028_Cable de clonación de la série CLP

Capítulo 2: Inicio. 13

2.1 Instalar la batería 13 2.2 Conectar el accesorio de audio con cables 13 2.3 Encender o apagar el radio 15 2.4 Ajustar el volumen 15 2.5 Insertar y quitar el cinturón de muelle articulado 15 2.6 Transmisión y recepción 16

2.6.1 Alcance de conversación 17

Este manual de usuario cubre los siguientes modelos:

Códigos de eliminación de interferencias CTCSS/DPL
