MODE D'EMPLOI GCWW 6036 EINHELL

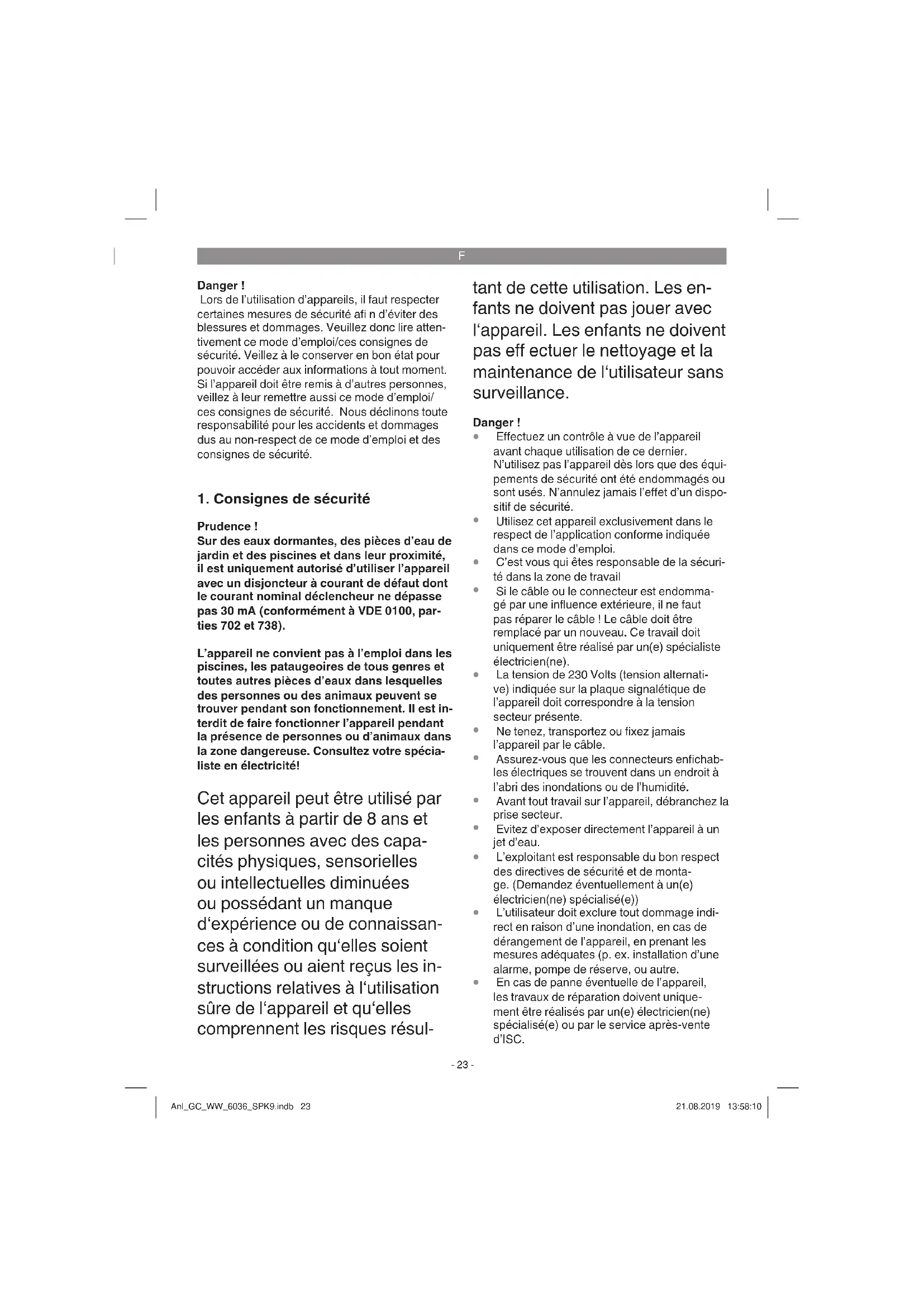

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Prudence ! Sur des eaux dormantes, des pièces d’eau de jardin et des piscines et dans leur proximité, il est uniquement autorisé d’utiliser l’appareil avec un disjoncteur à courant de défaut dont le courant nominal déclencheur ne dépasse pas 30 mA (conformément à VDE 0100, par- ties 702 et 738). L’appareil ne convient pas à l’emploi dans les piscines, les pataugeoires de tous genres et toutes autres pièces d’eaux dans lesquelles des personnes ou des animaux peuvent se trouver pendant son fonctionnement. Il est in- terdit de faire fonctionner l’appareil pendant la présence de personnes ou d’animaux dans la zone dangereuse. Consultez votre spécia- liste en électricité! Cet appareil peut être utilisé par les enfants à partir de 8 ans et les personnes avec des capa- cités physiques, sensorielles ou intellectuelles diminuées ou possédant un manque d‘expérience ou de connaissan- ces à condition qu‘elles soient surveillées ou aient reçus les in- structions relatives à l‘utilisation sûre de l‘appareil et qu‘elles comprennent les risques résul- tant de cette utilisation. Les en- fants ne doivent pas jouer avec l‘appareil. Les enfants ne doivent pas eff ectuer le nettoyage et la maintenance de l‘utilisateur sans surveillance. Danger !

Effectuez un contrôle à vue de l’appareil avant chaque utilisation de ce dernier. N’utilisez pas l’appareil dès lors que des équi- pements de sécurité ont été endommagés ou sont usés. N’annulez jamais l’effet d’un dispo- sitif de sécurité.

Utilisez cet appareil exclusivement dans le respect de l’application conforme indiquée dans ce mode d’emploi.

C’est vous qui êtes responsable de la sécuri- té dans la zone de travail

Si le câble ou le connecteur est endomma- gé par une influence extérieure, il ne faut pas réparer le câble ! Le câble doit être remplacé par un nouveau. Ce travail doit uniquement être réalisé par un(e) spécialiste électricien(ne).

La tension de 230 Volts (tension alternati- ve) indiquée sur la plaque signalétique de l’appareil doit correspondre à la tension secteur présente.

Ne tenez, transportez ou fixez jamais l’appareil par le câble.

Assurez-vous que les connecteurs enfichab- les électriques se trouvent dans un endroit à l’abri des inondations ou de l’humidité.

Avant tout travail sur l’appareil, débranchez la prise secteur.

Evitez d’exposer directement l’appareil à un jet d’eau.

L’exploitant est responsable du bon respect des directives de sécurité et de monta- ge. (Demandez éventuellement à un(e) électricien(ne) spécialisé(e))

L’utilisateur doit exclure tout dommage indi- rect en raison d’une inondation, en cas de dérangement de l’appareil, en prenant les mesures adéquates (p. ex. installation d’une alarme, pompe de réserve, ou autre.

En cas de panne éventuelle de l’appareil, les travaux de réparation doivent unique- ment être réalisés par un(e) électricien(ne) spécialisé(e) ou par le service après-vente d’ISC. Anl_GC_WW_6036_SPK9.indb 23Anl_GC_WW_6036_SPK9.indb 23 21.08.2019 13:58:1021.08.2019 13:58:10F

L’appareil ne doit jamais fonctionner à sec ni alors que la conduite d’aspiration est en- tièrement fermée. La garantie du producteur est caduque pour tous les dommages de l’appareil ayant pour origine son fonctionne- ment à sec.

Il est interdit d’utiliser l’appareil pour exploiter des bassins de piscine.

Il ne faut pas monter l’appareil dans un circuit d’eau potable.

2. Description de l’appareil et

5. Vis de remplissage d’eau

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat vala- ble. Veuillez consulter pour cela le tableau des garanties dans les informations service après- vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Mode d’emploi d’origine

3. Utilisation conforme à

l’aff ectation Domaine d’application :

Pour l’irrigation et l’arrosage d’espaces verts, de carrés de légumes et de jardins

Pour le service d’arroseurs automatiques

Avec préfiltre, pour la prise d’eau de pièces d’eau, de ruisseaux, de tonneaux pour re- cueillir les eaux de pluie, de citernes des eaux de pluie et de puits

Pour l’alimentation d’eau pour le ménage Fluides refoulés :

Destiné au refoulement d’eau claire (eau dou- ce), eau de pluie ou légères lessives / eaux usées.

Ne pas dépasser la température maximale du liquide refoulé en fonctionnement continu de +35°C.

Il est interdit de refouler des liquides combus- tibles, gazeux ou explosifs avec cet appareil.

Le refoulement de liquides agressifs (acides, lessive alcaline, sève d’écoulement de silos, etc.) ainsi que de liquides contenant des sub- stances abrasives (sable) doit également être évité La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. Anl_GC_WW_6036_SPK9.indb 24Anl_GC_WW_6036_SPK9.indb 24 21.08.2019 13:58:1021.08.2019 13:58:10F

4. Données techniques

Branchement secteur .....................230V ~ 50 Hz Puissance absorbée ............................. 600 Watt Refoulement maxi. ..................................3600 l/h Hauteur manométrique maxi. ...................... 40 m Pression de refoulement maxi. .....0,4 MPa (4 bar) Hauteur d’aspiration maxi. : ............................ 8 m Raccord de pression et d’aspiration .................... ............................................env. 33,3 mm (R1 IG) Température de l’eau maxi. ......................... 35°C Contenu du réservoir : ....................................20 l Pression d’enclenchement à env. : ....................... ................................................0,15 MPa (1,5 bar) Pression de mise hors circuit à env.: .................... .....................................................0,3 MPa (3 bar) Niveau de puissance acoustique ...... 81,44 dB(A) Imprécision ..............................................7.65 dB

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Avertissement ! Enlevez systématiquement la fi che de con- tact avant de paramétrer l’appareil.

5.1 Raccord de la conduite d’aspiration

Nous préconisons fondamentalement l’utilisation d’un préfi ltre et d’une garniture d’aspiration com- prenant une tête aspirante, un panier d’aspiration et une soupape de retenue qui permettra d’éviter de longs temps de ré-aspiration et un endomma- gement inutile de la pompe par des pierres et des corps étrangers solides.

Le diamètre de la conduite d’aspiration, que ce soit un tuyau ou un tube, doit au moins s’élever à env. 25 mm (1 pouce) ; si la hauteur d’aspiration dépasse 5 m, on recommande env. 32 mm (11/4 pouces).

Montez la soupape d’aspiration (commande à pied) avec le panier d’aspiration à la condu- ite d’aspiration.

Poser la conduite d’aspiration en la faisant monter de la prise d’eau jusqu’à l’appareil. Eviter absolument de poser la conduite d’aspiration au-dessus de la hauteur de la pompe, des bulles d’air dans la conduite d’aspiration ralentissent et empêchent le pro- cessus d’aspiration.

La conduite d’aspiration et celle de pression doivent être posées de telle manière qu’elles ne puissent exercer aucune pression méca- nique sur l’appareil.

La soupape d’aspiration doit se trouver à une profondeur suffisante dans l’eau pour que, lorsque le niveau d’eau baisse, on puisse empêcher que l’appareil ne marche à sec.

Une conduite d’aspiration non étanche empêche d’aspirer l’eau en raison de l’air as- piré.

5.2 Raccord de la conduite de pression

La conduite de pression (devrait avoir au moins env. 19 mm (3/4“)) doit être directe- ment raccordée au raccord de la conduite de pression (env. 33,3 mm (R1 IG)) de l’appareil ou via un raccord fileté.

Evidemment, vous pouvez utiliser un tuyau de refoulement de 1/2” avec des raccords vissés correspondants. Le débit est réduit par le tu- yau de refoulement plus petit.

Pendant le processus d’aspiration, ouvrez pleinement les organes d’obturation dans la conduite de refoulement (buse de pulvérisa- tion, soupapes etc.) pour laisser échapper librement l’air dans la conduite d’aspiration.

5.3 Installation électrique

Le raccordement électrique s’effectue sur une prise de courant de sécurité de 230 V ~ 50 Hz. Protection par fusible: au moins 10 am- pères.

Le thermostat installé protège le moteur con- tre une surcharge ou un blocage. En cas de surchauffe, le thermostat arrête automatique- ment la pompe; après son refroidissement, la pompe se remet automatiquement en mar- che.

Mettez l’appareil sur un sol solide, plan et ho- rizontal.

Remplir le corps de pompe d’eau via la vis de remplissage d’eau (5). Un remplissage de la conduite d’aspiration accélère l’aspiration.

Ouvrir la conduite de pression.

Raccorder le câble secteur. L’aspiration dé- marre automatiquement. - L’aspiration peut durer 5 minutes en cas de hauteur d’aspiration maximale. Anl_GC_WW_6036_SPK9.indb 25Anl_GC_WW_6036_SPK9.indb 25 21.08.2019 13:58:1021.08.2019 13:58:10F

L’appareil se déconnecte lorsque la pression de mise hors circuit de 3 bars est atteinte.

Après chute de la pression due à la consom- mation d’eau, l’appareil se met automatique- ment en circuit (pression d’enclenchement environ 1,5 bars)

7. Remplacement de le câble

d’alimentation réseau Danger ! Si le câble d’alimentation réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de rechange L’appareil est pratiquement sans maintenance. Nous recommandons toutefois d’eff ectuer des contrôles et un entretien réguliers afi n d’en assu- rer une longue durée de vie. Danger ! Avant chaque maintenance, mettez l’appareil hors tension, pour ce faire, retirez la fi che de con- tact de pompe de la prise de courant.

Si l’appareil est bouché, raccordez la condu- ite de pression à la conduite d’eau et retirez le tuyau d’aspiration. Ouvrez l’alimentation en eau. Mettez l’appareil plusieurs fois en circuit pendant env. deux secondes. De cette mani- ère, il est possible d’éliminer les obstructions dans la plupart des cas.

Dans le récipient sous pression, il y a une poche à eau extensible ainsi qu’une chambre à air, dont la pression doit être env. 1,3 bars maxi. Si l’on pompe à présent de l’eau dans la poche à eau, celle-ci s’étend et la pression augmente dans la chambre à air jusqu’à la pression de déclenchement. Lorsque la pres- sion de l’air est trop faible, il faut l’augmenter à nouveau. Pour ce faire, dévissez le couver- cle en plastique du réservoir et complétez la pression manquante avec le pistolet de gon- flage à manomètre via la vanne. Attention : videz auparavant complète- ment la poche à eau par le biais du bou- chon de vidange d’eau (2).

Changement du câble réseau : Attention: Déconnectez l’appareil du secteur ! Lorsque le câble secteur est défectueux, seul(e) un(e) spécialiste en électricité est autorisé à le remplacer.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

Avant une non-utilisation prolongée ou la conservation pendant l’hiver, rincer la pompe soigneusement à l’eau, la vider et la ranger dans un endroit sec.

En cas de risque de gel, videz complètement l’appareil.

Après un temps d’arrêt prolongé, vérifier par une courte mise en et hors circuit que le rotor tourne parfaitement.

8.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune. Anl_GC_WW_6036_SPK9.indb 26Anl_GC_WW_6036_SPK9.indb 26 21.08.2019 13:58:1021.08.2019 13:58:10F

10. Plan de recherche des erreurs

Dérangements Origines Remède Pas de démarrage - Pas de tension du réseau - Roue à aubes est bloquée -Ther- mostat s’est arrêté - Vérifi er la tension - Démonter la pompe et la nettoyer Pompe n’aspire pas - Soupape d’aspiration n’est pas dans l’eau - Corps de pompe sans eau - Air dans la conduite d’aspiration - Soupape d’aspiration non étanche - Panier d’aspiration (soupape d’aspiration) bouchée - Hauteur d’aspiration max. dépas- sée - Immerger la soupape d’aspiration - Remplir de l’eau dans le raccord d’aspiration - Vérifi er l’étanchéité de la conduite d’aspiration - Nettoyer la soupape d’aspiration - Nettoyer le panier d’aspiration - Vérifi er la hauteur d’aspiration Débit insuffi sant - Hauteur d’aspiration trop élevée - Panier d’aspiration sali - Niveau d’eau baisse rapidement - Puissance de la pompe réduite à cause de substances nocives - Vérifi er la hauteur d’aspiration - Nettoyer le panier d’aspiration - Placer la soupape d’aspiration plus bas - Nettoyer la pompe et remplacer les pièces usées Thermorupteur met la pompe hors circuit - Moteur surchargé - frottement élevé dû à des corps solides - Démonter la pompe et la nettoyer. Empêcher l’aspiration de corps so- lides (fi ltre) Anl_GC_WW_6036_SPK9.indb 27Anl_GC_WW_6036_SPK9.indb 27 21.08.2019 13:58:1121.08.2019 13:58:11F

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_GC_WW_6036_SPK9.indb 28Anl_GC_WW_6036_SPK9.indb 28 21.08.2019 13:58:1121.08.2019 13:58:11F

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* Préfi ltre, cartouche de fi ltre, poche à eau (mem- brane) Matériel de consommation/ pièces de consommation* Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_GC_WW_6036_SPK9.indb 29Anl_GC_WW_6036_SPK9.indb 29 21.08.2019 13:58:1121.08.2019 13:58:11F

Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle- mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres- tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti- lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in- dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor- males ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du- rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-

ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo- yer l‘appareil à notre adresse de service après-vente. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga- rantie conformément aux informations du service après-vente de ce mode d‘emploi. Anl_GC_WW_6036_SPK9.indb 30Anl_GC_WW_6036_SPK9.indb 30 21.08.2019 13:58:1221.08.2019 13:58:12I
