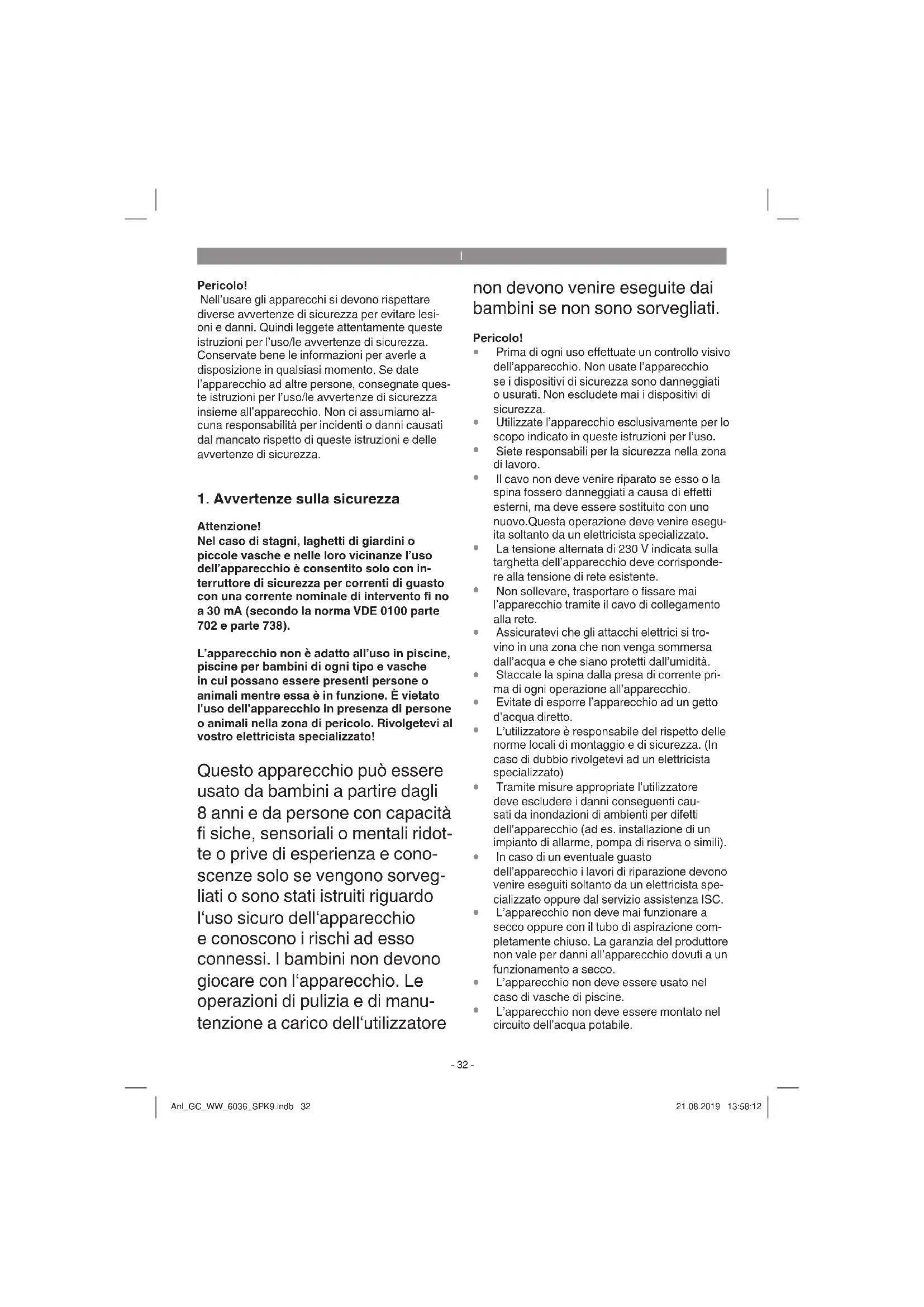

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Attenzione! Nel caso di stagni, laghetti di giardini o piccole vasche e nelle loro vicinanze l’uso dell’apparecchio è consentito solo con in- terruttore di sicurezza per correnti di guasto con una corrente nominale di intervento fi no a 30 mA (secondo la norma VDE 0100 parte 702 e parte 738). L’apparecchio non è adatto all’uso in piscine, piscine per bambini di ogni tipo e vasche in cui possano essere presenti persone o animali mentre essa è in funzione. È vietato l’uso dell’apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato! Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone con capacità fi siche, sensoriali o mentali ridot- te o prive di esperienza e cono- scenze solo se vengono sorveg- liati o sono stati istruiti riguardo l‘uso sicuro dell‘apparecchio e conoscono i rischi ad esso connessi. I bambini non devono giocare con l‘apparecchio. Le operazioni di pulizia e di manu- tenzione a carico dell‘utilizzatore non devono venire eseguite dai bambini se non sono sorvegliati. Pericolo!

Prima di ogni uso effettuate un controllo visivo dell’apparecchio. Non usate l’apparecchio se i dispositivi di sicurezza sono danneggiati o usurati. Non escludete mai i dispositivi di sicurezza.

Utilizzate l’apparecchio esclusivamente per lo scopo indicato in queste istruzioni per l’uso.

Siete responsabili per la sicurezza nella zona di lavoro.

Il cavo non deve venire riparato se esso o la spina fossero danneggiati a causa di effetti esterni, ma deve essere sostituito con uno nuovo.Questa operazione deve venire esegu- ita soltanto da un elettricista specializzato.

La tensione alternata di 230 V indicata sulla targhetta dell’apparecchio deve corrisponde- re alla tensione di rete esistente.

Non sollevare, trasportare o fissare mai l’apparecchio tramite il cavo di collegamento alla rete.

Assicuratevi che gli attacchi elettrici si tro- vino in una zona che non venga sommersa dall’acqua e che siano protetti dall’umidità.

Staccate la spina dalla presa di corrente pri- ma di ogni operazione all’apparecchio.

Evitate di esporre l’apparecchio ad un getto d’acqua diretto.

L’utilizzatore è responsabile del rispetto delle norme locali di montaggio e di sicurezza. (In caso di dubbio rivolgetevi ad un elettricista specializzato)

Tramite misure appropriate l’utilizzatore deve escludere i danni conseguenti cau- sati da inondazioni di ambienti per difetti dell’apparecchio (ad es. installazione di un impianto di allarme, pompa di riserva o simili).

In caso di un eventuale guasto dell’apparecchio i lavori di riparazione devono venire eseguiti soltanto da un elettricista spe- cializzato oppure dal servizio assistenza ISC.

L’apparecchio non deve mai funzionare a secco oppure con il tubo di aspirazione com- pletamente chiuso. La garanzia del produttore non vale per danni all’apparecchio dovuti a un funzionamento a secco.

L’apparecchio non deve essere usato nel caso di vasche di piscine.

Avvertenza! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1. Attacco di mandata

4. Attacco di aspirazione

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

Per convogliare acqua pulita (acqua dolce), acqua piovana oppure leggere soluzioni alca- line/acqua sanitaria.

La temperatura massima del liquido convog- liato non deve superare i +35 °C in esercizio continuo.

Con questo apparecchio non devono venire convogliati liquidi infiammabili, gassosi o esp- losivi.

È sconsigliato convogliare liquidi aggressivi (acidi, soluzioni alcaline, acque di percola- mento silo, etc.) e dei liquidi con sostanze abrasive (sabbia). L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Anl_GC_WW_6036_SPK9.indb 33Anl_GC_WW_6036_SPK9.indb 33 21.08.2019 13:58:1321.08.2019 13:58:13I

4. Caratteristiche tecniche

Allacciamento alla rete ...................230V ~ 50 Hz Potenza assorbita ................................. 600 Watt Portata max. .............................................3600 l/h Prevalenza max. ........................................... 40 m Pressione di mandata max. ..........0,4 MPa (4 bar) Altezza di aspirazione max. ........................... 8 m Attacco di mandata e di aspirazione ................... ..............................................ca. 33,3 mm (R1 IG) Temperatura max. dell’acqua ....................... 35°C Capienza del serbatoio ..................................20 l Pressione di inserimento di ................................. .......................................... ca. 0,15 MPa (1,5 bar) Pressione di disinserimento di ............................ ............................................... ca. 0,3 MPa (3 bar) Livello misurato di potenza acustica 81,44 dB (A) Incertezza ...............................................7.65 dB

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Avvertenza! Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

5.1 Attacco del tubo di aspirazione

Consigliamo fondamentalmente l’uso di un fi ltro d’ingresso e di un attrezzo di aspirazione con tubo aspirante, griglia e valvola di non ritorno, per evitare dei lunghi tempi di riaspirazione e un inuti- le danneggiamento della pompa a causa di pietre e impurità solide.

Il diametro del tubo aspirante, sia in caso di tubo flessibile che di tubo solido dovrebbe essere almeno di ca. 25 mm (1”) pollice; in caso di una prevalenza superiore a 5 m, si consiglia ca. 32 mm (1 ¼”) pollice.

Montate la valvola aspirante (valvola di fondo) con griglia sul tubo di aspirazione.

Il tubo di aspirazione deve essere installato in senso ascendente tra il prelievo dell’acqua e l’apparecchio. Evitate assolutamente la posa del tubo di aspirazione al di sopra dell’altezza della pompa. Eventuali bolle d’aria nel tubo di aspirazione rallentano o impediscono il pro- cesso di aspirazione.

Il tubo di aspirazione e di mandata devo- no venire montati in maniera tale da non esercitare nessuna pressione meccanica sull’apparecchio.

La valvola aspirante deve essere immersa nell’acqua ad una profondità tale da evitare un funzionamento a secco dell’apparecchio in caso di abbassamento del livello d’acqua.

Se il tubo di aspirazione non è a tenuta, aspirando aria esso impedisce l’aspirazione dell’acqua.

5.2 Attacco del tubo di mandata

Il tubo di mandata (dovrebbe essere almeno di ca. 19 mm (3/4 di pollice) deve venire col- legato direttamente o attraverso un raccordo filettato all’attacco relativo ca. 33,3 mm (R1 IG pollice di filetto interno) dell’apparecchio.

Mettete l’attrezzo su un piano solido, livellato e orizzontale.

Riempite la carcassa della pompa di acqua attraverso il tappo a vite di mandata (5). Il riempimento del tubo di aspirazione accelera la procedura di aspirazione.

Aprite il tubo di mandata.

Collegate il cavo di alimentazione. Il processo di aspirazione si avvia automaticamente. - in caso di prevalenza max. la procedura di aspirazione può durare fi no a 5 minuti.

Dopo un calo della pressione a causa del consumo d’acqua, l’apparecchio si reinseris- ce automaticamente (pressione di inserimen- to di ca. 1,5 bar).

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio L’apparecchio non richiede quasi nessuna manu- tenzione. Per garantire una lunga durata consig- liamo pero di controllare e curare regolarmente l’apparecchio. Pericolo! Prima di ogni manutenzione all’apparecchio to- gliete la tensione, staccando il cavo della pompa dalla presa di corrente.

In caso di un’eventuale ostruzione dell’apparecchio collegate il tubo di manda- ta al rubinetto dell’acqua e staccate il tubo flessibile di aspirazione. Aprite il rubinetto dell’acqua. Accendete l’apparecchio più volte per ca. due secondi. In questa maniera si può eliminare la maggior parte delle ostruzioni.

Nel serbatoio a pressione si trovano una camera d’acqua e una camera d’aria, la cui pressione dovrebbe essere al massimo di ca. 1,3 bar. Se dell’acqua viene pompata nella camera d’acqua, quest’ultima si espande e aumenta la pressione nella camera d’aria fino alla pressione di disinnesto. In caso pressio- ne dell’aria insufficiente quest’ultima dovreb- be venire aumentata. A questo scopo si deve svitare il coperchio di plastica del serbatoio e aumentare la pressione attraverso la valvola tramite il dispositivo che si usa anche per i pneumatici. Attenzione: prima svuotare completamen- te la camera dell’acqua attraverso il tappo a vite di scarico (2).

Sostituzione del cavo di alimentazione: Attenzione: Staccate la spina dalla presa di corrente! Se il cavo di alimentazione è difettoso deve venire sostituito solo da un elettricista specializzato.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.2 Conservazione prolungata

Se la pompa non viene usata per un periodo piuttosto lungo e prima dell’inverno, essa deve venire lavata a fondo con acqua, svuota- ta completamente e tenuta all’asciutto.

In caso di pericolo di gelo l’apparecchio deve venire svuotato completamente.

Se la pompa è stata ferma a lungo controllate che il rotore ruoti i modo corretto accendendo e spegnendo brevemente la pompa.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Anl_GC_WW_6036_SPK9.indb 35Anl_GC_WW_6036_SPK9.indb 35 21.08.2019 13:58:1321.08.2019 13:58:13I

10. Tabella per l’eliminazione delle

anomalie Anomalie Cause Rimedio Il motore non si ac- cende - manca la tensione di rete - ruota della pompa bloccata - è in- tervenuto l’interruttore automatico - controllare la tensione - smontare e pulire la pompa La pompa non aspira - valvola di aspirazione fuori dall’acqua - vano pompa senza acqua - aria nel tubo di aspirazione - valvola di aspirazione con perdite - griglia (valvola) di aspirazione ostruita - altezza di aspirazione eccessiva - mettere la valvola di aspirazione in acqua - riempire di acqua l’attacco di aspi- razione - controllare la tenuta del tubo di as- pirazione - pulire la valvola di aspirazione - pulire la griglia di aspirazione - controllare l’altezza di aspirazione Portata insuffi ciente - altezza d’aspirazione troppo alta - griglia sporca - livello d’acqua si abbassa veloce- mente - portata della pompa ridotta da parti difettose - verifi care l’altezza d’aspirazione - pulire la griglia - mettere più bassa la valvola aspi- rante - pulire la pompa e sostituire le parti difettose L’interruttore auto- matico spegne la pompa - sforzo eccessivo del motore - attrito eccessivo a causa di corpi estranei - smontare e pulire la pompa evitare che vengano aspirati corpi estranei (fi ltro) Anl_GC_WW_6036_SPK9.indb 36Anl_GC_WW_6036_SPK9.indb 36 21.08.2019 13:58:1421.08.2019 13:58:14I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_GC_WW_6036_SPK9.indb 37Anl_GC_WW_6036_SPK9.indb 37 21.08.2019 13:58:1421.08.2019 13:58:14I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Filtro di ingresso, cartuccia del fi ltro, camera d‘acqua (membrana) Materiale di consumo/parti di consumo * Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_GC_WW_6036_SPK9.indb 38Anl_GC_WW_6036_SPK9.indb 38 21.08.2019 13:58:1421.08.2019 13:58:14I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_GC_WW_6036_SPK9.indb 39Anl_GC_WW_6036_SPK9.indb 39 21.08.2019 13:58:1421.08.2019 13:58:14DK/N
