KÄYTTÖOHJE GCWW 6036 EINHELL

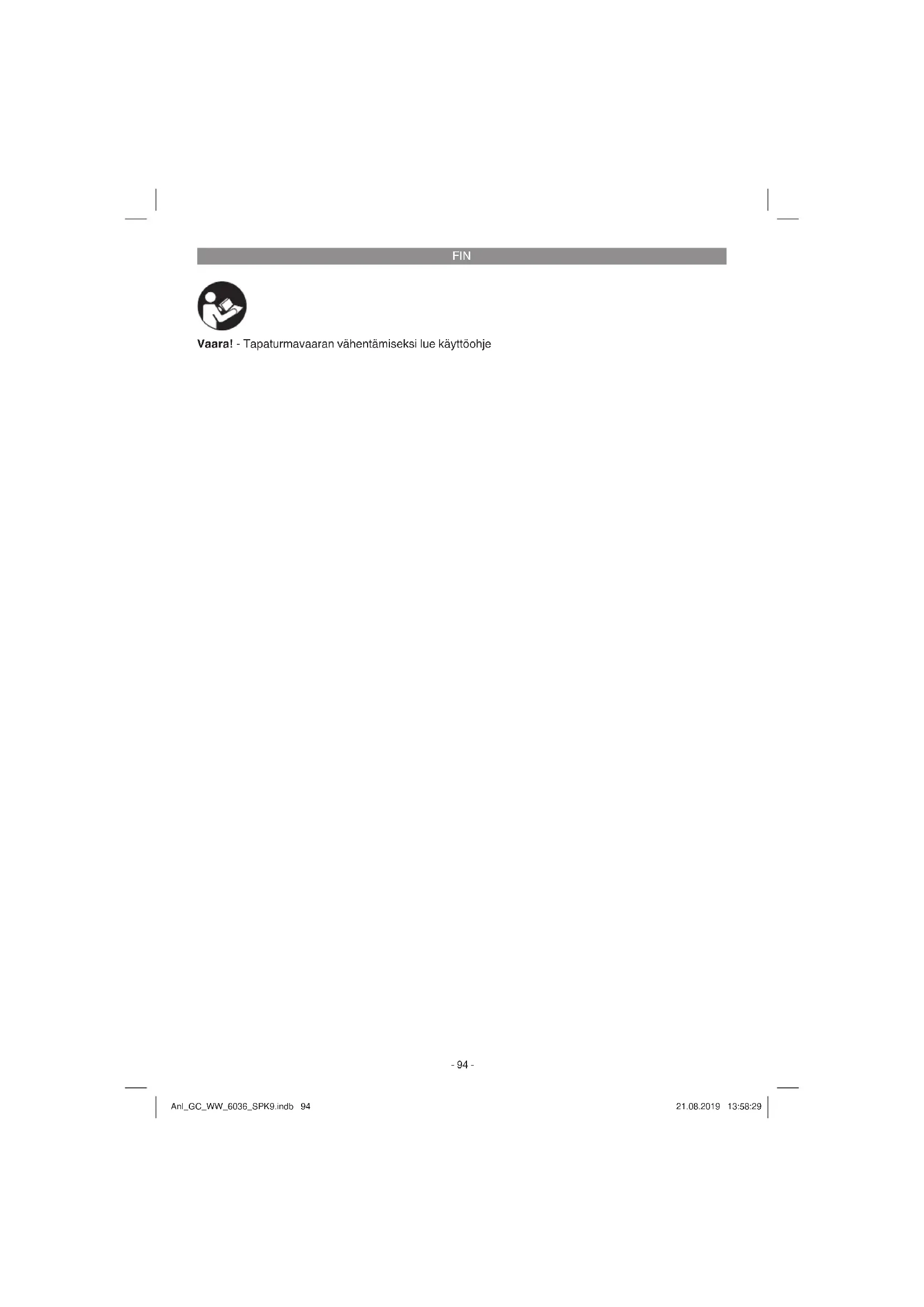

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje Anl_GC_WW_6036_SPK9.indb 94Anl_GC_WW_6036_SPK9.indb 94 21.08.2019 13:58:2921.08.2019 13:58:29FIN

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Vaara! Virtaamattomissa vesissä, puutarha- ja uima- lammikoissa ja niiden ympäristössä saa lai- tetta käyttää vain varustettuna vuotovirtasuo- jakytkimellä, jonka laukaiseva nimellisvirta on kork. 30 mA (standardin VDE 0100, osan 702 ja 738 mukaan). Laite ei sovi käytettäväksi uima-altaissa, minkäänlaisissa polskuttelualtaissa tai muissa vesissä, joissa saattaa käytön aikana oleskella ihmisiä tai eläimiä. Laitteen käyttö ihmisten tai eläinten ollessa vaara-alueella ei ole sallittu. Tiedustele asiaa sähköalan am- mattihenkilöltä! Tätä laitetta saavat vähintään 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoitetut tai joilla ei ole tarvittavaa kokemusta ja tietoutta, käyttää ainoastaan valvottuina tai jos heitä on opas- tettu käyttämään laitetta turvalli- sesti ja he ymmärtävät sen käy- töstä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset saavat suorittaa puhdistus- ja käyttäjähuoltotoimia ainoastaan aikuisen valvonnassa. Vaara!

Ennen joka käyttöä tarkasta laite silmämää- räisesti. Älä käytä laitetta, jos sen turvavarus- teet ovat vahingoittuneet tai kuluneet loppuun. Älä koskaan estä turvavarusteiden toimintaa.

Käytä laitetta ainoastaan tässä käyttöoh- jeessa määritellyn käyttötarkoituksen mukai- sesti.

Olet vastuussa työalueesi turvallisuudesta.

Jos johto tai pistoke on vahingoittunut ulkois- ten vaikutteiden vuoksi, ei johtoa saa korjata! Johto tulee vaihtaa uuteen. Tämän työn saa suorittaa vain sähköalan ammattihenkilö.

Laitteen tyyppikilvessä annetun 230 voltin vaihtovirran tulee vastata käytettävissä olevaa verkkojännitettä.

Älä koskaan nosta, kuljeta tai kiinnitä laitetta verkkojohtoa käyttäen.

Varmista, että sähkövirran pistokeliitokset on sijoitettu tulvilta suojatulle alueelle, tai että ne on suojattu kosteudelta.

Vedä verkkopistoke irti ennen kaikkia laitteelle suoritettavia töitä.

Valtä laitteen joutumista suoran vesisuihkun kohteeksi.

Käyttäjä on vastuussa paikallisten turvallisu- us- ja asennusmääräysten noudattamisesta. (Tiedustele näitä tarvittaessa sähköalan am- mattihenkilöltä)

Käyttäjän tulee estää laitteeseen tulleiden häiriöiden aiheuttamat huoneiden vesivauriot sopivilla toimenpiteillä (esim. asentamalla hälytyslaitteen, varapumpun tms.).

Jos laite ei toimi, saa tarvittavat korjaustyöt suorittaa ainoastaan sähköalan ammattihen- kilö tai ISC-huoltopalvelu.

Laitetta ei koskaan saa käyttää kuivana, tai täysin suljetulla imuletkulla. Kuivakäynnistä johtuvat laitteen vauriot eivät ole valmistajan antaman takuun kattamia.

Laitetta ei saa käyttää uima-altaiden täyttämi- seen.

Laitetta ei saa asentaa juomavesikiertoon. Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Anl_GC_WW_6036_SPK9.indb 95Anl_GC_WW_6036_SPK9.indb 95 21.08.2019 13:58:2921.08.2019 13:58:29FIN

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuva 1)

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Alkuperäiskäyttöohje

3. Määräysten mukainen käyttö

Viheralueiden, vihannespenkkien ja puutar- hoiden kasteluun

Ruohonkostuttimien käyttöön

Esisuodattimella varustettuna veden ottoon lammista, puroista, sadevesitynnyreistä, sa- devesisäiliöistä ja kaivoista

Kotitalouden vedentuontiin Pumpattavat väliaineet:

Kirkkaan veden (makean veden), sadeveden tai kevyen pesuliuoksen/käyttöveden pump- paamiseen.

Pumpattavan nesteen suurin lämpötila ei saa ylittää +35°C jatkuvassa käytössä.

Tällä laitteella ei saa pumpata mitään sytty- viä, kaasuuntuvia tai räjähdysalttiita nesteitä.

Syövyttävien nesteiden (happojen, lipeiden, siilonesteiden jne.) sekä hankaavia aineita sisältävien nesteiden pumppaamista tulee samoin välttää Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu- tuvista vahingoista tai loukkaantumisista on vas- tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa.

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven tiedot täsmäävät verkkotietojen kanssa. Varoitus! Vetäkää aina vahvavirtapistoke pistorasiasta, ennen kuin suoritatte laitteen säätöjä.

5.1 Imujohdon liitäntä

Periaatteellisesti suosittelemme käytettäväksi esisuodatinta ja imutarvikesarjaa, johon kuuluu Anl_GC_WW_6036_SPK9.indb 96Anl_GC_WW_6036_SPK9.indb 96 21.08.2019 13:58:2921.08.2019 13:58:29FIN

imuletku, imukori ja takaiskuventtiili, jotta välte- tään pitkät uudelleenimuajat ja pumpun tarpeeton vahingoittuminen kivien ja kiinteiden vieraiden esineiden vuoksi.

Imujohdon halkaisijan, oli se letku tai putki, tulee olla vähintään n. 25 mm (1 tuuma); jos imukorkeus on yli 5 m, suosittelemme n. 32 mm (11/4 tuumaa).

Asenna imuventtiili (alaventtiili) imukorin kera imujohtoon.

Vedä imujohto veden ottopisteestä laittee- seen päin nousevaksi. Vältä ehdottomasti imujohdon vetämistä pumppua korkeammal- le, imujohtoon joutuneet ilmakuplat hidastavat ja vaikeuttavat imun aloittamista.

Imu- ja painejohdot tulee asentaa niin, että ne eivät aiheuta laitteeseen kohdistuvaa mekaa- nista painetta.

Imuventtiilin tulee olla riittävän syvällä vedes- sä, niin että vältetään vedenpinnan alenemi- sen aiheuttama pumpun käyminen kuivana.

Epätiivis imujohto estää veden imemisen ime- mällä ilmaa.

5.2 Painejohdon liitäntä

Painejohto (läpimitan tulee olla väh. n. 19 mm (3/4”) ) tulee liittää pumpun painejohtoliitän- tään (n. 33,3 mm (R1 IG sisäkierteet) joko suoraan tai kierrenipan avulla.

On itsestään selvää, että voit halutessasi käyttää myös vastaavilla ruuviliitännöillä va- rustettua n. 13 mm (1/2”) paineletkua. Nosto- teho alenee pienemmän läpimitan vuoksi.

Imunkäynnistyksen aikana tulee painejohdos- sa olevat sulkulaitteet (ruiskusuuttimet, ventti- ilit jne.) avata täysin, jotta imujohdossa oleva ilma pääsee poistumaan vapaasti.

Sähköliitäntä tehdään maadoitetulla pistorasi- alla 230 V ~ 50 Hz. Varoke väh. 10 ampeeria

Moottori on suojattu ylikuumenemiselta tai kiinnijuuttumiselta sisäänrakennetulla lämpö- tilavalvonnalla. Ylikuumenemisen tapahtues- sa sammuttaa lämpötilanvalvoja pumpun, ja pumppu käynnistyy jäähdyttyään uudelleen automaattisesti.

Aseta laite kiinteälle, tasaiselle, vaakasuoralle sijoituspaikalle.

Täytä pumpun koteloon vettä vedentäyt- töruuvin (5) kautta. Imujohdon täyttäminen nopeuttaa imun aloitustapahtumaa.

Liitä verkkojohto. Imun aloitus käynnistyy automaattisesti. - imun aloitus saattaa kestää jopa 5 minuuttia suurimmalla imukorkeudella.

Laite kytkeytyy pois päältä, kun 3 baarin sam- mutuspaine saavutetaan.

Kun paine on laskenut veden kulutuksen jälkeen, niin laite kytkeytyy automaattisesti toimimaan (käynnistyspaine n. 1,5 baaria)

7. Verkkojohdon vaihtaminen

Vaara! Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä- tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.

8. Puhdistus, huolto ja varaosatilaus

Laite ei tarvitse lähes lainkaan huoltoa. Pitkän eliniän takaamiseksi suosittelemme kuitenkin säännöllisiä tarkastuksia ja hoitotoimia. Vaara! Ennen jokaista huoltoa tulee laite kytkeä jännit- teettömäksi, tätä varten vedä pumpun verkkopis- toke pistorasiasta.

Jos laite on mahdollisesti tukkiutunut, liitä pai- nejohto vesijohtoon ja ota imuletku pois. Avaa vesijohto. Käynnistä laite muutaman kerran n. kahden sekunnin ajaksi. Tällä tavoin voidaan tukkeutumat poistaa useimmissa tapauksis- sa.

Painesäiliössä on venyvä vesipussi sekä ilmatila, jonka paineen tulee olla kork. n. 1,3 baria. Kun vesipussiin pumpataan vettä, niin se laajenee ja nostaa ilmatilassa olevan paineen aina sammutuspaineeseen asti. Jos ilmanpaine on liian alhainen, tulee sitä nostaa jälleen. Tämä tehdään kiertämällä säiliön muovikansi auki ja täyttämällä puuttuva paine Anl_GC_WW_6036_SPK9.indb 97Anl_GC_WW_6036_SPK9.indb 97 21.08.2019 13:58:3021.08.2019 13:58:30FIN

venttiilin kautta renkaantäyttömittarin avulla. Huomio: Ensin tulee tyhjentää vesipussi täysin veden laskuruuvin (2) kautta.

Verkkojohdon vaihto: Huomio: Erota laite sähköverkosta! Jos verkkojohto on vahingo- ittunut, saa vain sähköalan ammattihenkilö vaihtaa sen uuteen.

Laitteen sisäpuolella ei ole mitään huoltoa tarvitsevia osia.

Ennen pitempää käyttötaukoa tai talvehtimis- ta tulee pumppu huuhtoa perusteellisesti ve- dellä, tyhjentää täysin ja varastoida kuivana.

Pakkasen uhatessa täytyy laite tyhjentää täy- sin.

Pitemmän käyttötauon jälkeen tulee kokeilla päälle-/pois-katkaisinta lyhyesti painamalla, että pumpun roottori pyörii moitteettomasti.

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.isc-gmbh.info

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta. Anl_GC_WW_6036_SPK9.indb 98Anl_GC_WW_6036_SPK9.indb 98 21.08.2019 13:58:3021.08.2019 13:58:30FIN

Häiriöt Syyt Poisto Moottori ei käyn- nisty - Verkkojännitettä ei ole - Pumpun ratas juuttunut kiinni - läm- pötilanvalvoja on sammuttanur moottorin - Tarkasta jännite - Pura pumppu ja puhdista se Pumppu ei ime - Imuventtiili ei ole vedessä - Pumpputilassa ei ole vettä - Ilmaa imujohdossa - Imuventtiili ei ole tiivis - Imukori (imuventtiili) on tukkeutunut - Suurin imukorkeus on ylitetty - Siirrä imuventtiiliä veteen - Täytä vettä imuliitäntään - Tarkasta, onko imujohto tiivis - Puhdista imuventtiili - Puhdista imukori - Tarkasta imukorkeus Nostomäärä liian vähäinen - Imukorkeus liian suuri - Imukori likaantunut - Vedenpinta laskee nopeasti - Pumpun teho vähentynyt vahingol- listen aineiden vuoksi - Tarkasta imukorkeus - Puhdista imukori - Siirrä imuventtiili syvemmälle - Puhdista pumppu ja vaihda kulunut osa uuteen Termokatkaisin sammuttaa pumpun - Moottori ylikuumentunut - vieraiden aineiden aiheuttama kitka liian suuri - Pura pumppu ja puhdista se, estä vieraiden aineiden sisäänimeminen (suodatin) Anl_GC_WW_6036_SPK9.indb 99Anl_GC_WW_6036_SPK9.indb 99 21.08.2019 13:58:3021.08.2019 13:58:30FIN

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_GC_WW_6036_SPK9.indb 100Anl_GC_WW_6036_SPK9.indb 100 21.08.2019 13:58:3021.08.2019 13:58:30FIN

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Esisuodatin, suodatinpatruuna, vesipussi (kalvo) Käyttömateriaali / käyttöosat* Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www. isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_GC_WW_6036_SPK9.indb 101Anl_GC_WW_6036_SPK9.indb 101 21.08.2019 13:58:3121.08.2019 13:58:31FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden

laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe- tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy- mättä. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_GC_WW_6036_SPK9.indb 102Anl_GC_WW_6036_SPK9.indb 102 21.08.2019 13:58:3121.08.2019 13:58:31RUS
