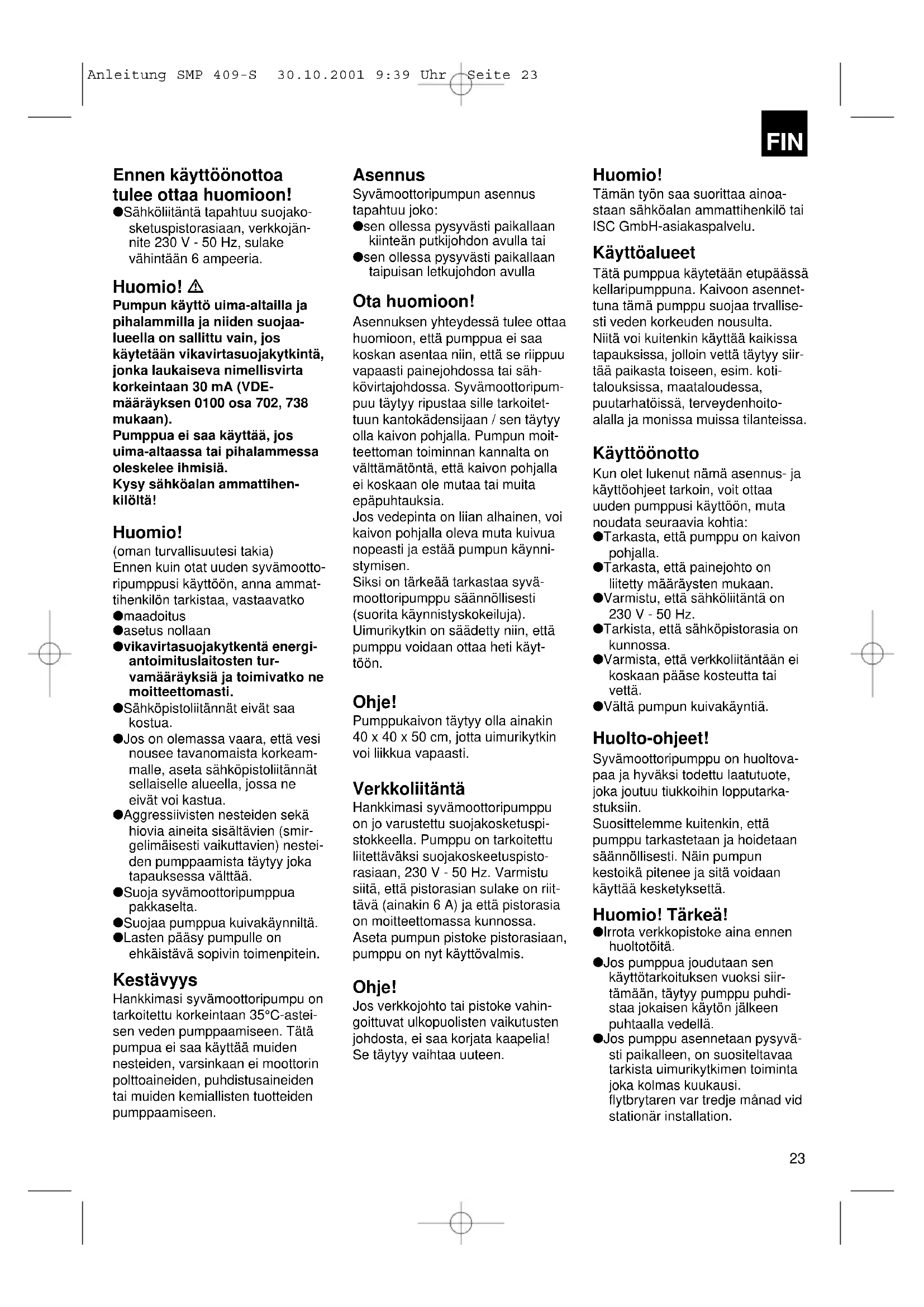

KÄYTTÖOHJE BG-DP 1340 G EINHELL

Käyttöohje Uimurikytkimellä varustetta likavesipumppu

Nätanslutning 230 V ~ 50 Hz Effekt 400 Watt Transportmängd max 9.000 l/h Transporthöjd max 5 m Doppningsdjup max 5 m Vattentemperatur max 35°C Slanganslutning 5/4“ AG Främmande partiklar t o m Ø 20 mm Omkopplingshöjd: TILL 50 cm Omkopplingshöjd: FRÅN 5 cm Art nr. 41.705.40 Tekniska data Effektdata Pumphöjd Pumpmängd SMP 409-S 2m max.: 12.600 l/h 3m max.: 10.800 l/h 4m max.: 9.000 l/h Anleitung SMP 409-S 30.10.2001 9:39 Uhr Seite 2223 Ennen käyttöönottoa tulee ottaa huomioon! ● Sähköliitäntä tapahtuu suojako- sketuspistorasiaan, verkkojän- nite 230 V - 50 Hz, sulake vähintään 6 ampeeria. Huomio! Pumpun käyttö uima-altailla ja pihalammilla ja niiden suojaa- lueella on sallittu vain, jos käytetään vikavirtasuojakytkintä, jonka laukaiseva nimellisvirta korkeintaan 30 mA (VDE- määräyksen 0100 osa 702, 738 mukaan). Pumppua ei saa käyttää, jos uima-altaassa tai pihalammessa oleskelee ihmisiä. Kysy sähköalan ammattihen- kilöltä! Huomio! (oman turvallisuutesi takia) Ennen kuin otat uuden syvämootto- ripumppusi käyttöön, anna ammat- tihenkilön tarkistaa, vastaavatko ● maadoitus ● asetus nollaan ● vikavirtasuojakytkentä energi- antoimituslaitosten tur- vamääräyksiä ja toimivatko ne moitteettomasti. ● Sähköpistoliitännät eivät saa kostua. ● Jos on olemassa vaara, että vesi nousee tavanomaista korkeam- malle, aseta sähköpistoliitännät sellaiselle alueella, jossa ne eivät voi kastua. ● Aggressiivisten nesteiden sekä hiovia aineita sisältävien (smir- gelimäisesti vaikuttavien) nestei- den pumppaamista täytyy joka tapauksessa välttää. ● Suoja syvämoottoripumppua pakkaselta. ● Suojaa pumppua kuivakäynniltä. ● Lasten pääsy pumpulle on ehkäistävä sopivin toimenpitein. Kestävyys Hankkimasi syvämoottoripumpu on tarkoitettu korkeintaan 35°C-astei- sen veden pumppaamiseen. Tätä pumpua ei saa käyttää muiden nesteiden, varsinkaan ei moottorin polttoaineiden, puhdistusaineiden tai muiden kemiallisten tuotteiden pumppaamiseen. Huomio! Tämän työn saa suorittaa ainoa- staan sähköalan ammattihenkilö tai ISC GmbH-asiakaspalvelu. Käyttöalueet Tätä pumppua käytetään etupäässä kellaripumppuna. Kaivoon asennet- tuna tämä pumppu suojaa trvallise- sti veden korkeuden nousulta. Niitä voi kuitenkin käyttää kaikissa tapauksissa, jolloin vettä täytyy siir- tää paikasta toiseen, esim. koti- talouksissa, maataloudessa, puutarhatöissä, terveydenhoito- alalla ja monissa muissa tilanteissa. Käyttöönotto Kun olet lukenut nämä asennus- ja käyttöohjeet tarkoin, voit ottaa uuden pumppusi käyttöön, muta noudata seuraavia kohtia: ● Tarkasta, että pumppu on kaivon pohjalla. ● Tarkasta, että painejohto on liitetty määräysten mukaan. ● Varmistu, että sähköliitäntä on 230 V - 50 Hz. ● Tarkista, että sähköpistorasia on kunnossa. ● Varmista, että verkkoliitäntään ei koskaan pääse kosteutta tai vettä. ● Vältä pumpun kuivakäyntiä. Huolto-ohjeet! Syvämoottoripumppu on huoltova- paa ja hyväksi todettu laatutuote, joka joutuu tiukkoihin lopputarka- stuksiin. Suosittelemme kuitenkin, että pumppu tarkastetaan ja hoidetaan säännöllisesti. Näin pumpun kestoikä pitenee ja sitä voidaan käyttää kesketyksettä. Huomio! Tärkeä! ● Irrota verkkopistoke aina ennen huoltotöitä. ● Jos pumppua joudutaan sen käyttötarkoituksen vuoksi siir- tämään, täytyy pumppu puhdi- staa jokaisen käytön jälkeen puhtaalla vedellä. ● Jos pumppu asennetaan pysyvä- sti paikalleen, on suositeltavaa tarkista uimurikytkimen toiminta joka kolmas kuukausi. flytbrytaren var tredje månad vid stationär installation. Asennus Syvämoottoripumpun asennus tapahtuu joko: ● sen ollessa pysyvästi paikallaan kiinteän putkijohdon avulla tai ● sen ollessa pysyvästi paikallaan taipuisan letkujohdon avulla Ota huomioon! Asennuksen yhteydessä tulee ottaa huomioon, että pumppua ei saa koskan asentaa niin, että se riippuu vapaasti painejohdossa tai säh- kövirtajohdossa. Syvämoottoripum- puu täytyy ripustaa sille tarkoitet- tuun kantokädensijaan / sen täytyy olla kaivon pohjalla. Pumpun moit- teettoman toiminnan kannalta on välttämätöntä, että kaivon pohjalla ei koskaan ole mutaa tai muita epäpuhtauksia. Jos vedepinta on liian alhainen, voi kaivon pohjalla oleva muta kuivua nopeasti ja estää pumpun käynni- stymisen. Siksi on tärkeää tarkastaa syvä- moottoripumppu säännöllisesti (suorita käynnistyskokeiluja). Uimurikytkin on säädetty niin, että pumppu voidaan ottaa heti käyt- töön. Ohje! Pumppukaivon täytyy olla ainakin 40 x 40 x 50 cm, jotta uimurikytkin voi liikkua vapaasti. Verkkoliitäntä Hankkimasi syvämoottoripumppu on jo varustettu suojakosketuspi- stokkeella. Pumppu on tarkoitettu liitettäväksi suojakoskeetuspisto- rasiaan, 230 V - 50 Hz. Varmistu siitä, että pistorasian sulake on riit- tävä (ainakin 6 A) ja että pistorasia on moitteettomassa kunnossa. Aseta pumpun pistoke pistorasiaan, pumppu on nyt käyttövalmis. Ohje! Jos verkkojohto tai pistoke vahin- goittuvat ulkopuolisten vaikutusten johdosta, ei saa korjata kaapelia! Se täytyy vaihtaa uuteen. FIN Anleitung SMP 409-S 30.10.2001 9:39 Uhr Seite 2324 ● Poista vesisuihkulla nöyhtä ja kuitumaiset hiukkaset, joita on voinut jäädä kiinni pumpun koteloon. ● Poista muta kaivon pohjasta joka kolmas kuukausi ja puhdista myös kaivon seinät. ● Puhdista uimurikykimessä olevat kerrostumat puhtaalla vedellä. Pumpun siipirattaan puh- distus Jos pumpun koteloon kertyy liikaa likakerrostumia, on sen alaosa purettava osiin seuraavasti:

2. Puhdista siipipyörä puhtaalla

vedellä. Huomio! Älä aseta pumppua siipipyörän päälle tai tue sitä sillä!

päinvastaisessa järjestyksessä. Päälle/pois-toiminta-asen- non säätö Uimurikytkimen PÄÄLLE- / POIS- toiminta-asentoa voidaan säätää muuttamalla uimurikytkintä uimuri- kytkinpidikkeessä. Tarkasta ennen käyttöönottoa seu- raavat kohdat: ● uimurikytkin täytyy asentaa niin, että molemmat kytkentäkorkeu- det: PÄÄLLE ja POIS voidaan saavuttaa helposti. Tarkasta asia asettamalla pumppu vedellä täytettyyn astiaan ja nostamalla uimurikytkintä varovasti kädellä ja upottamalla se taas sen jäl- keen. Tällöin näet, kytkeytyykö pumpuu päälle / pois päältä. ● uimurikytkimen pään ja sen pidikkeen välinen etäisyys ei saa olla liian pieni. Jos niiden väli on liian pieni, ei voida taata kytki- men moitteetonta toimintaa. ● ota huomioon uimurikytkintä säätäessäsi, että uimurikytkin ei saa koskea pohjaan ennen pum- pun sammuttamista. Huomio! sil- loin olisi kuivakäynnin vaara. Häiriöt - syyt - poisto Häiriöt Pumppu ei käynnisty Pumppu ei pumppaa Pumppu ei kytkeydy pois päältä Pumpun teho ei ole riittävä Pumppu kytkeytyy lyhyen ajan kuluttua pois päältä Syyt – ei verkkojännitettä – uimurikytkin ei toimi – esisiivilä tukossa – paineletkussa taittuma – uimurikytkin ei voi laskeutua – esisiivilä tukossa – erittäin likaisten ja smirgelimäisten veden epäpuhtaksien johdosta on pumpun teho heikentynyt – mootorisuoja kytkee pumpun pois päältä, koska vesi on erittäin likaista – veden lämpötila liiaan korkoea, moottorisuoja kytkee pumpun pois päältä Poisto – tarkista verkkojännite – aseta uimurikytkin korkeampaan asentoon – puhdisat esisiivilä vesisuihkulla – suorista taittumakohta – aseta pumppu oikeln kaivon pohjalle – puhdista esisiivilä – puhdista pumppu ja uusi kuluvat osat – irrota verkkopistoke ja puhdista pumppu ja kaivo – Varmista, että vedan maksi- milämpötila ei ylitä 35 C! FIN Anleitung SMP 409-S 30.10.2001 9:39 Uhr Seite 2425 Takuun piiriin ei sisälly: ● jos liukurengastiivisteet turmeltuneet kuivakäynnin tai vedessä olevien epäpuhtauksien johdosta ● jos siipipyörä tukkeutunut epäpuhtauksien johdosta ● kuljetusvauriot ● vahingot, jotka ovat aiheutuneet ammattitaidottoma- sta käsittelystä Varaosien tilaus

1. Jos tarvitset varaosia, ilmoita seuraavat tiedot:

3. Laitteen tuotenumero

4. Laitteen tunnistusnumero (I-numero)

5. Tarvittavan varaosan varaosanumero
