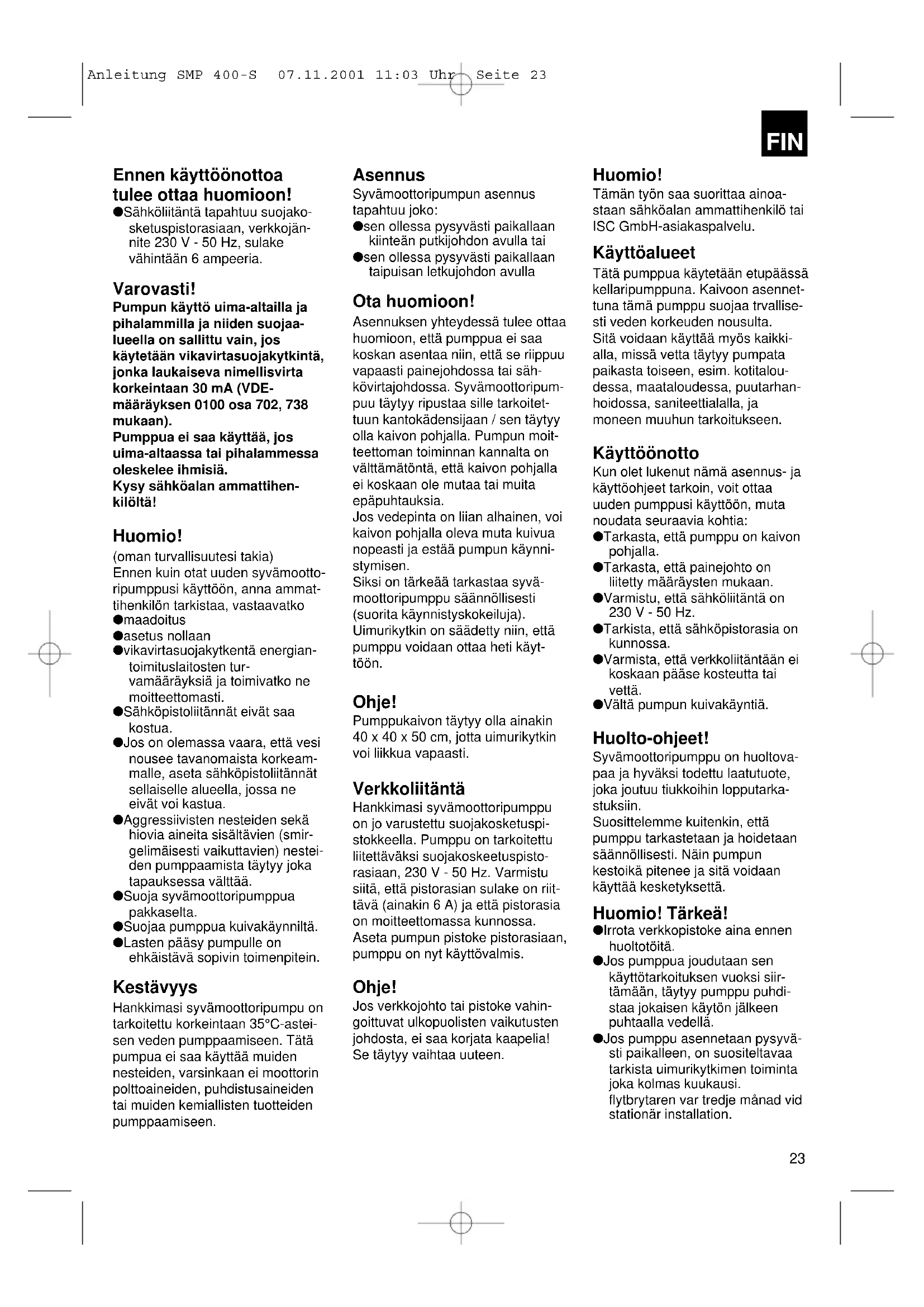

KÄYTTÖOHJE Royal SMP 400-S EINHELL

Ennen käyttöönottoa tulee ottaa huomioon!

- Sähköliitäntä tapahtuu suojakosketuspistorasiaan, verkkojännite 230 V - 50 Hz, sulake vähintään 6 ampeeria.

Varovasti!

Pumpun käyttö uima-altailla ja pihalammilla ja niiden suojaa-lueella on sallittu vain, jos käytetään vikavirtasuojakytkintä, jonka laukaiseva nimellisvirta korkeintaan 30 mA (VDE-määräyksen 0100 osa 702, 738 mukaan).

Pumppua ei saa käyttää, jos uima-altaassa tai pihalammessa oleskelee ihmisiä.

Kysy sähköalan ammattihenkilöltä!

Huomio!

(oman turvallisuutesi takia) Ennen kuin otat uuden syvämoottoripumppusi käyttöön, anna ammat-tihenkilön tarkistaa, vastaavatko

●maadoitus
-asetus nollaan
●vikavirtasuojakytkentä energiantoimituslaitosten turvamääräyksiä ja toimivatko ne moitteettomasti.
●Sähköpistoliitännät eivät saa kostua.
- Jos on olemassa vaara, että vesi nousee tavanomaista korkeammalle, aseta sähköpistoliitännät sellaiselle alueella, jossa ne eivät voi kastua.
- Aggressiivisten nesteiden sekä hiovia aineita sisältävien (smir-gelimäisesti vaikuttavien) nesteiden pumppaamista täytyy joka tapauksessa välttää.
●Suoja syvämoottoripumppua pakkaselta.
●Suojaa pumppua kuivakäynniltä.
-Lasten pääsy pumpulle on ehkäistävä sopivin toimenpitein.

Kestävyys

Hankkimasi syvämoottoripumpu on tarkoitettu korkeintaan 35°C-asteisen veden pumppaamiseen. Tätä pumpua ei saa käyttää muiden nesteiden, varsinkaan ei moottorin polttoaineiden, puhdistusaineiden tai muiden kemiallisten tuotteiden pumppaamiseen.

Asennus

Syvämoottoripumpun asennus tapahtuu joko:

• sen ollessa pysyvästi paikallaan kiinteän putkijohdon avulla tai
• sen ollessa pysyvästi paikallaan taipuisan letkujohdon avulla

Ota huomioon!

Asennuksen yhteydessä tulee ottaa huomioon, että pumppua ei saa koskan asentaa niin, että se riippuu vapaasti painejohdossa tai sähkövirtajohdossa. Syvämoottoripumpuu täytyy ripustaa sille tarkoitettuun kantokädensijaan / sen täytyy olla kaivon pohjalla. Pumpun moitteettoman toiminnan kannalta on välttämätöntä, että kaivon pohjalla ei koskaan ole mutaa tai muita epäpuhtauksia.

Jos vedepinta on liian alhainen, voi kaivon pohjalla oleva muta kuivua nopeasti ja estää pumpun käynnistymisen.

Siksi on tärkeää tarkastaa syvä- moottoripumppu säännöllisesti (suorita käynnistyskokeiluja). Uimurikytkin on säädetty niin, että pumppu voidaan ottaa heti käyt- töön.

Ohje!

Pumppukaivon täytyy olla ainakin 40 x 40 x 50 cm, jotta uimurikytkin voi liikkua vapaasti.

Verkkoliitäntä

Hankkimasi syvämoottoripumppu on jo varustettu suojakosketuspistokkeella. Pumppu on tarkoitettu liitettäväksi suojakoskeetuspistorasiaan, 230 V - 50 Hz. Varmistu siitä, että pistorasian sulake on riittävä (ainakin 6 A) ja että pistorasia on moitteettomassa kunnossa.

Aseta pumpun pistoke pistorasiaan, pumppu on nyt käyttövalmis.

Ohje!

Jos verkkojohto tai pistoke vahingoittuvat ulkopuolisten vaikutusten johdosta, ei saa korjata kaapelia! Se täytyy vaihtaa uuteen.

Huomio!

Tämän työn saa suorittaa ainoa-staan sähköalan ammattihenkilö tai ISC GmbH-asiakaspalvelu.

Käyttöalueet

Tätä pumppua käytetään etupäässä kellaripumppuna. Kaivoon asennettuna tämä pumppu suojaa trvallisesti veden korkeuden nousulta. Sitä voidaan käyttää myös kaikki-alla, missä vetta täytyy pumpata paikasta toiseen, esim. kotitalou-dessa, maataloudessa, puutarhan-hoidossa, saniteettialalla, ja moneen muuhun tarkoitukseen.

Käyttöönotto

Kun olet lukenut nämä asennus- ja käyttöohjeet tarkoin, voit ottaa uuden pumppusi käyttöön, muta noudata seuraavia kohtia:

●Tarkasta, että pumppu on kaivon pohjalla.
●Tarkasta, että painejohto on liitetty määräysten mukaan.
●Varmistu, että sähköliitäntä on 230 V - 50 Hz.
●Tarkista, että sähköpistorasia on kunnossa.
●Varmista, että verkkoliitäntään ei koskaan pääse kosteutta tai vettä.
●Vältä pumpun kuivakäyntiä.

Huolto-ohjeet!

Syvämoottoripumppu on huoltovapaa ja hyväksi todettu laatutuote, joka joutuu tiukkoihin lopputarkastuksiin.

Suosittelemme kuitenkin, että pumppu tarkastetaan ja hoidetaan säännöllisesti. Näin pumpun kestoikä pitenee ja sitä voidaan käyttää kesketyksettä.

Huomio! Tärkeä!

• Irrota verkkopistoke aina ennen huoltotöitä.
• Jos pumppua joudutaan sen käyttötarkoituksen vuoksi siirtämään, täytyy pumppu puhdistaa jokaisen käytön jälkeen puhtaalla vedellä.
• Jos pumppu asennetaan pysyvästi paikalleen, on suositeltavaa tarkista uimurikytkimen toiminta joka kolmas kuukausi. flytbrytaren var tredje månad vid stationär installation.

FIN

• Poista vesisuihkulla nöyhtä ja kuitumaiset hiukkaset, joita on voinut jäädä kiinni pumpun koteloon.
• Poista muta kaivon pohjasta joka kolmas kuukausi ja puhdista myös kaivon seinät.
  ●Puhdista uimurikykimessä olevat kerrostumat puhtaalla vedellä.

Siipipyörän puhdistus

Jos pumpun koteloon o kerääntynyt runsaasti sakkaa, täytyy pumpun alempi osa hajottaa osiin seuraavasti:

1. Poista kahden ruuvimeisselin avulla, joita käytät vipuina, imu kotelon alempi kansi
2. nyt voit puhdistaa siipypyörän puhtaalla vedellä.

Huomio! Älä aseta pumppua siipipyörän päälle tai aseta sitä nojalleen siipipyörää vastaan!

1. Osien yhteenkokoaminen tapahtuu päinvastaisessa järje styksessä.

Päälle/pois-toiminta-asen- non säätö

Uimurikytkimen PÄÄLLE- / POIS-toiminta-asentoa voidaan säätää muuttamalla uimurikytkintä uimurikytkinpidikkeessä.

Tarkasta ennen käyttöönottoa seuraavat kohdat:

• uimurikytkin täytyy asentaa niin, että molemmat kytkentäkorkeudet: PÄÄLLE ja POIS voidaan saavuttaa helposti. Tarkasta asia asettamalla pumppu vedellä täytettyyn astiaan ja nostamalla uimurikytkintä varovasti kädellä ja upottamalla se taas sen jälkeen. Tällöin näet, kytkeytyykö pumpuu päälle / pois päältä.
• uimurikytkimen pään ja sen pidikkeen välinen etäisyys ei saa olla liian pieni. Jos niiden väli on liian pieni, ei voida taata kytkimen moitteetonta toimintaa.

-ota huomioon uimurikytkintä säätäessäsi, että uimurikytkin ei saa koskea pohjaan ennen pum-pun sammuttamista. Huomio! sil-loin olisi kuivakäynnin vaara.

Häiriöt - syyt - poisto

Häiriöt	Syyt	Poisto
Pumppu ei käynnisty	– ei verkkojännitettä– uimurikytkin ei toimi	– tarkista verkkojännite– aseta uimurikytkin korkeampaan asentoon
Pumppu ei pumppaa	– esisiivilä tukossa– paineletkussa taittuma	– puhdisat esisiivilä vesisuihkulla– suorista taittumakohta
Pumppu ei kytkeydy pois päältä	– uimurikytkin ei voi laskeutua	– aseta pumppu oikeln kaivon pohjalle
Pumpun teho ei ole riittävä	– esisiivilä tukossa– erittäin likaisten ja smirgelimäisten veden epäpuhtaksien johdosta on pumpun teho heikentynyt	– puhdista esisiivilä– puhdista pumppu ja uusi kuluvat osat
Pumppu kytkeytyy lyhyen ajan kuluttua pois päältä	– mootorisuoja kytkee pumpun pois päältä, koska vesi on erittäin likaista– veden lämpötila liiaan korkoea, moottorisuoja kytkee pumpun pois päältä	– irrota verkkopistoke ja puhdista pumppu ja kaivo– Varmista, että vedan maksi-milämpötila ei ylitä 35 C!

FIN

Takuun piiriin ei sisälly:

• jos liukurengastiivisteet turmeltuneet kuivakäynnin tai vedessä olevien epäpuhtauksien johdosta
• jos siipipyörä tukkeutunut epäpuhtauksien johdosta
  ●kuljetusvauriot
• vahingot, jotka ovat aiheutuneet ammattitaidottomasta käsittelystä

Varaosien tilaus

1. Jos tarvitset varaosia, ilmoita seuraavat tiedot:
2. Laitteen tyyppi
3. Laitteen tuotenumero
4. Laitteen tunnistusnumero (I-numero)
5. Tarvittavan varaosan varaosanumero

Tekniset tiedot

ROYAL SMP 400-S
Verkkoliitäntä 230 V ~ 50 Hzz
Ottoteho 400 W
Vesimäärä enint. 9000 l/h
Nostokorkeus enint. 5,5 m
Upotussyvyys: enint. 4,5 m
Veden lämpötila: 35°C
Letkuliitäntä 5/4" ulkokierre
Epäpuhtaudet korkeintaan ∅ 30 mm
Toiminta-asentokorkeus: ON 40 cm
Toiminta-asentokorkeus: El 15 cm
Tuotenumero 41.708.90

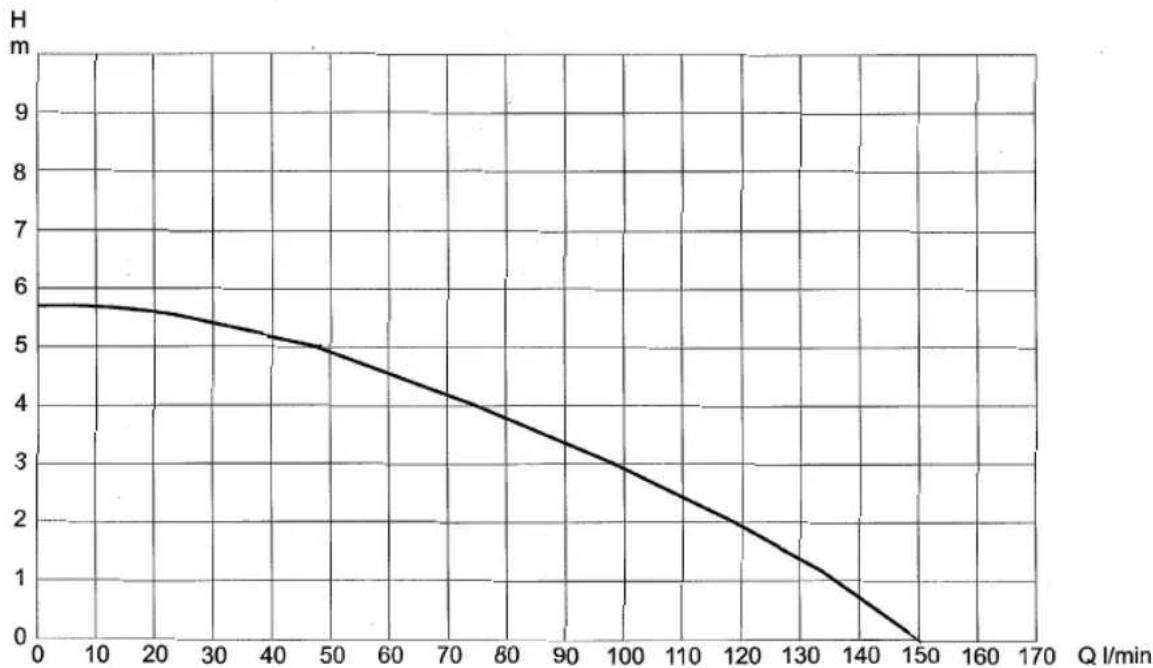

Tehon ominaiskäyrä

Takkuuaika alkaa ostopäivänä ja sen pituus on 1 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

N EINHELL-GARANTIDOKUMENT

Oikeus teknisiin muutoksiin pidätetään
