MANUAL DE USUARIO GCWW 6036 EINHELL

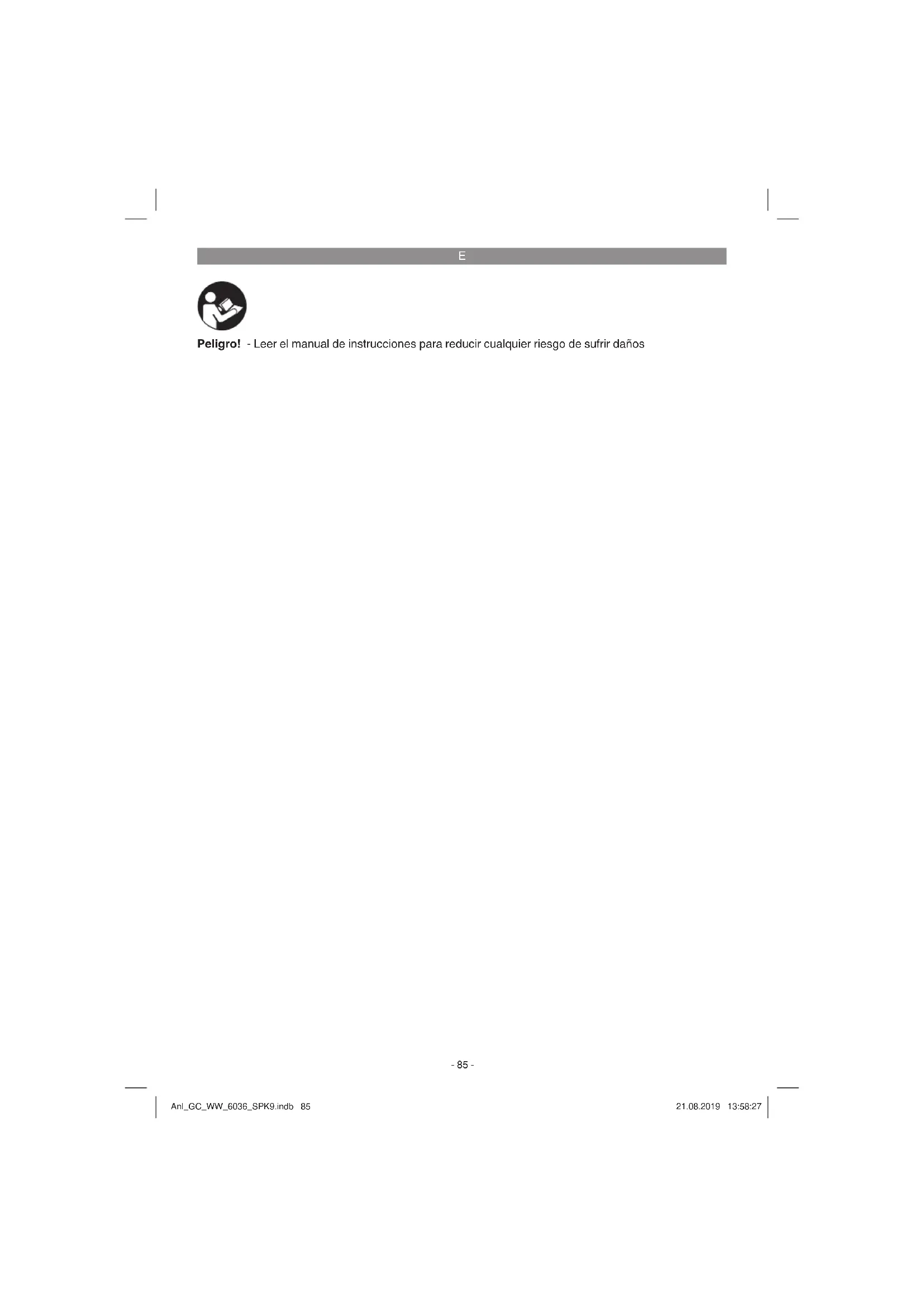

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Anl_GC_WW_6036_SPK9.indb 85Anl_GC_WW_6036_SPK9.indb 85 21.08.2019 13:58:2721.08.2019 13:58:27E

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Cuidado! En el caso de aguas estancadas, lagos de jardín y estanques, así como en su entorno, está permitido el uso del aparato únicamente con interruptor de corriente por defecto con una corriente nominal liberada de hasta 30 mA (conforme a VDE 0100 secciones 702 y 738). El aparato no está indicado para ser usa- do en piscinas, piscinas infantiles u otras aguas a las que tengan acceso personas o animales durante su funcionamiento. No está permitido utilizar el aparato mientras se encuentren personas o animales en las zonas de peligro. ¡Rogamos consultar con su electricista! Este aparato podrá ser utilizado por niños a partir de 8 años y personas cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispon- gan de la experiencia y/o los co- nocimientos necesarios siempre y cuando estén vigiladas o hayan recibido formación o instruc- ciones sobre el funcionamiento seguro del aparato y de los posi- bles peligros. Está prohibido que los niños jueguen con el aparato. Los niños no podrán realizar los trabajos de limpieza y manteni- miento a no ser que estén vigila- dos por un adulto. Peligro!

Antes de cada uso, realizar un control visual del aparato. No utilizar el aparato si están dañados o gastados los dispositivos de segu- ridad. No desconectar nunca los dispositivos de seguridad.

Usar el aparato exclusivamente para la finali- dad indicada en estas instrucciones de uso.

El usuario es responsable de la seguridad en el área de trabajo

Si el cable o el enchufe resultara dañado por efecto de agentes externos, no está permitido reparar el cable. El cable debe ser sustituido por uno nuevo. Este trabajo será realizado únicamente por un electricista profesional.

La tensión indicada en la placa de identifica- ción del aparato correspondiente a 230 volti- os de corriente alterna ha de coincidir con la tensión de red existente.

No elevar, fijar ni transportar jamás el aparato por el cable de conexión.

Es preciso cerciorarse de que los enchufes eléctricos estén ubicados en un lugar protegi- do contra las inundaciones, así como protegi- dos de la humedad.

Antes de realizar cualquier trabajo en el apa- rato, desenchufar.

Evitar que el aparato sea expuesto a un chor- ro directo de agua.

El propietario es responsable de la observan- cia de las disposiciones locales en materia de seguridad e instalación. (Si es necesario, consultar a un electricista)

El usuario es responsable de evitar daños de- rivados de la inundación de cualquier recinto en caso de averías en el aparato, mediante la adopción de medidas apropiadas (p. ej., instalación de sistemas de alarma, bomba auxiliar o similar).

En caso de fallo eventual del aparato, los tra- bajos de reparación solo podrán ser llevados a cabo por un electricista o por el servicio técnico postventa de ISC.

El aparato no debe funcionar nunca en seco ni con el conducto de aspiración cerrado. La garantía del fabricante no cubre los daños en Anl_GC_WW_6036_SPK9.indb 86Anl_GC_WW_6036_SPK9.indb 86 21.08.2019 13:58:2721.08.2019 13:58:27E

el aparato provocados por un funcionamiento en seco.

No está permitido el uso del aparato en pisci- nas.

No montar el aparato en la red de abasteci- miento de agua potable. Aviso! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1)

2. Tornillo para la purga de agua

4. Empalme para la aspiración

5. Tornillo para llenado de agua

6. Controlador de presión

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Campo de aplicación:

Para el riego de zonas verdes, parterres de verdura y jardines.

Para el funcionamiento de aspersores de césped.

Con un prefiltro, para la toma de agua de estanques, riachuelos, cubas de recogida de agua de lluvia, cisternas de agua de lluvia y fuentes.

Abastecimiento doméstico de agua. Líquidos a bombear:

Agua limpia (agua dulce), agua de lluvia o lejía en baja concentración /agua no potable.

La temperatura máxima del líquido bombea- do no debe sobrepasar los +35°C en funcion- amiento continuo.

Está prohibido bombear sustancias inflamab- les, gaseosas o explosivas con este aparato.

Asimismo, está prohibido bombear sustanci- as agresivas (ácidos, lejías, jugo de filtración de silo, etc.), así como líquidos con sustanci- as abrasivas (arena). Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares. Anl_GC_WW_6036_SPK9.indb 87Anl_GC_WW_6036_SPK9.indb 87 21.08.2019 13:58:2721.08.2019 13:58:27E

4. Características técnicas

• Tensión de red p. 230
• V ~ 50 Hz Consumo p. 600
• vatios Caudal de transporte máx p. 3600
• l/h Altura de elevación máx p. 40
• m Presión de elevación máx p. 0
• ,4 MPa (4 bares) Altura máx. de aspiración: p. 8
• m Empalme para la presión y la aspiración p. 33
• ,3 mm (R1 IG) Temperatura del agua máx p. 35
• °C Contenido del depósito: p. 20
• l Presión de puesta en servicio a aprox.: p. 0
• ,15 MPa (1,5 bares) Presión de desconexión a aprox.: p. 0
• ,3 MPa (3 bares) Nivel de potencia acústica p. 81
• ,44 dB(A) Imprcisión .65 dB p. 7

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. Aviso! Desenchufar el aparato antes de realizar ajustes.

5.1 Conexión del conducto de aspiración

Generalmente se recomienda utilizar un fi ltro previo, así como un juego de aspiración con tubo, cesta de aspiración y válvula de retención con el fi n de evitar tiempos de aspiración de arranque largos y que la bomba sufra daños innecesarios causados por piedras o cuerpos extraños sólidos.

El diámetro del conducto de aspiración, ya se trate de tubo o de manguera, debe ser de 25 mm (1 pulgada) como mínimo; en caso de superar los 5m de altura de aspiración se recomienda 32 mm (11/4 pulgadas).

Montar la válvula de aspiración (válvula de pie) con la cesta correspondiente al conducto de aspiración.

Colocar el conducto de aspiración de forma ascendente entre la toma de agua y el apa- rato. Es imprescindible evitar que el conducto quede colocado más arriba de la bomba, puesto que la entrada de burbujas de aire en el conducto retardarían y obstaculizarían el proceso de aspiración.

El conducto de aspiración y el de presión deben colocarse de forma que no ejerzan presión mecánica sobre el aparato.

Es imprescindible sumergir la válvula de aspi- ración a profundidad suficiente, de modo que el aparato no pueda trabajar en seco al bajar el nivel de agua.

Un conducto de aspiración no estanco aspira aire, lo cual obstaculiza la succión del agua.

5.2 Conexión del conducto de presión

El conducto de presión (de mín. 19 mm (3/4”)) debe estar conectado directamente o mediante un racor filetado a la conexión del conducto de presión 33,3 mm (R1 IG) del aparato.

Usando las atornilladuras adecuadas puede utilizarse sin problemas una manguera de bombeo de 13 mm (1/2”). La capacidad de bombeo se reduce en este caso debido al diámetro inferior de la manguera.

Durante el proceso de aspiración deben abrirse completamente los dispositivos de cierre que se encuentren en la manguera de bombeo (boquilla pulverizadora, válvulas etc.), con el fin de que pueda salir el aire que se halle en la manguera.

La conexión eléctrica se realiza mediante un enchufe de protección 230 V ~ 50 Hz. Protec- ción mínima de 10 amperios.

Un dispositivo de control de la temperatura protege el motor ante una sobrecarga o bloqueo. En caso de sobrecalentamiento, el dispositivo de control de la temperatura para automáticamente la bomba y tras su enfria- miento ésta se pone de nuevo automática- mente en marcha.

Colocar el aparato sobre una superficie hori- zontal, plana y resistente.

Llenar de agua la carcasa de la bomba me- diante el tornillo para llenado de agua (5). El llenado del conducto de aspiración acelera el proceso.

Abrir conducto de presión.

Conectar cable de red. El proceso de aspira- ción se pone en marcha de forma automática. - Para una altura máxima de aspiración, el proceso puede tardar hasta 5 minutos.

la presión de 3 bares.

Una vez reducida la presión por el consumo de agua, el aparato se conecta automática- mente (presión de conexión aprox. 1,5 bares)

7. Cambio del cable de conexión a

la red eléctrica Peligro! Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro.

8. Mantenimiento, limpieza y pedido

de piezas de repuesto El aparato requiere un mantenimiento mínimo. No obstante, recomendamos realizar controles y cuidados periódicos para asegurar una vida útil prolongada. Peligro! Desenchufar el aparato antes de realizar cual- quier trabajo de mantenimiento.

Si se atasca el aparato, conectar el conducto de presión a la toma de agua y extraer el tubo de aspiración. Abrir la toma de agua. Conec- tar el aparato varias veces durante unos 2 segundos. Así, en la mayoría de los casos se podrá eliminar el atasco.

En el recipiente a presión se encuentra una bolsa de agua expansible, así como un es- pacio de aire, cuya presión debe elevarse a un máximo de 1,3 barios. Cuando se bom- bea agua en la bolsa, ésta se expande y la presión aumenta dentro del espacio de aire hasta alcanzar la presión de desconexión. Si la presión del aire es reducida es necesa- rio volver a aumentarla. Para ello hay que destornillar la tapa de plástico del recipi- ente y añadir la presión que falta usando un dispositivo para hinchar ruedas dotado de un indicador de la presión neumática. Atención: Vaciar completamente antes la bolsa de agua a través del tornillo para la purga de agua (2).

Cambio del cable de red: Atención: ¡Desenchufar el aparato de la red eléctrica! En caso de que el cable de red esté defectuoso, su cambio será llevado a cabo únicamente por un electri- cista profesional.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

En caso de que exista peligro de heladas, vaciar completamente el aparato.

8.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio. Anl_GC_WW_6036_SPK9.indb 89Anl_GC_WW_6036_SPK9.indb 89 21.08.2019 13:58:2821.08.2019 13:58:28E

10. Plan para localización de fallos

Averías Causas Solución El motor no arranca - Falta tensión de red - La rueda de la bomba está blo- queada, protección de sobretem- peratura ha sido activada - Comprobar la tensión - Desmontar la bomba y limpiarla La bomba no aspira - La válvula de aspiración no está - Interior de la bomba sin agua - Aire en la manguera de aspiración - Válvula de aspiración pierde - La cesta de aspiración (válvula de aspiración) está - Se ha sobrepasado la altura de as- piración - Sumergir la válvula sumergida - Llenar agua en la conexión de aspiración - Comprobar que no esté dañada la manguera - Limpiar la válvula - Lavar la cesta de bloqueada aspiración - Comprobar altura correcta Caudal insufi ciente - Altura de aspiración demasiado elevada - Cesta de aspiración sucia - Descenso rápido del nivel de agua - Caudal reducido por suciedad - Comprobar altura correcta - Limpiar la cesta - Sumergir mejor la válvula - Limpiar la bomba y sustituir pieza de desgaste. El dispositivo de so- bretemperatura de- sconecta la bomba - Motor sobrecargado debido a la acción de cuerpos extraños. - Desmontar y limpiar la bomba Evi- tar la aspiración de cuerpos extra- ños (Filtro) Anl_GC_WW_6036_SPK9.indb 90Anl_GC_WW_6036_SPK9.indb 90 21.08.2019 13:58:2821.08.2019 13:58:28E

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_GC_WW_6036_SPK9.indb 91Anl_GC_WW_6036_SPK9.indb 91 21.08.2019 13:58:2821.08.2019 13:58:28E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Filtro previo, cartucho de fi ltro, bolsa de agua (membrana) Material de consumo/Piezas de consumo* Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_GC_WW_6036_SPK9.indb 92Anl_GC_WW_6036_SPK9.indb 92 21.08.2019 13:58:2921.08.2019 13:58:29E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa- rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_GC_WW_6036_SPK9.indb 93Anl_GC_WW_6036_SPK9.indb 93 21.08.2019 13:58:2921.08.2019 13:58:29FIN
