Type de produit	Ordinateur portable
Marque	Acer
Modèle	TravelMate 8571
Processeur	Intel Core 2 Duo (jusqu'à 2,53 GHz)
Mémoire vive	4 Go DDR2 (extensible)
Disque dur	320 Go SATA (5400 tr/min)
Écran	15,6 pouces HD (1366 x 768 pixels)
Poids	2,8 kg
Dimensions (L x P x H)	380 x 260 x 30 mm
Alimentation	Adaptateur secteur 65 W
Batterie	Lithium-ion 6 cellules (48 Wh)
Système d'exploitation	Windows 7 Professionnel
Connectivité	Ethernet Gigabit, WiFi 802.11 b/g/n, Bluetooth 2.1
Ports	3 x USB 2.0, 1 x VGA, 1 x HDMI, 1 x RJ-45, prise microphone/casque
Webcam	Acer Crystal Eye (0,3 Mégapixels)
Lecteur optique	DVD±RW
Fonctions principales	Bureautique, navigation Internet, multimédia
Entretien et nettoyage	Nettoyer avec un chiffon doux non pelucheux. Éviter tout liquide.
Sécurité	Fente pour cadenas Kensington, lecteur d'empreinte digitale Acer Bio-Protection (sur certains modèles)
Pièces détachées et réparabilité	Batterie, adaptateur, disque dur, mémoire vive, lecteur optique
Informations générales	Guide utilisateur au format PDF préchargé sur l'ordinateur

FOIRE AUX QUESTIONS - TravelMate 8571 ACER

Comment allumer l'ordinateur ?

Appuyez sur le bouton d'alimentation situé en haut à gauche du clavier. Un indicateur lumineux confirme la mise sous tension.

Comment connecter un écran externe ?

Branchez le câble du moniteur sur le port VGA situé sur le côté gauche. Utilisez la combinaison de touches Fn + F5 pour permuter l'affichage entre l'écran interne, l'écran externe ou les deux.

Comment utiliser le touchpad ?

Le touchpad est une zone tactile sous le clavier. Glissez un doigt pour déplacer le curseur. Les boutons gauche et droit fonctionnent comme une souris. Vous pouvez désactiver le touchpad avec la touche dédiée (icône touchpad) au-dessus du clavier.

Comment éjecter un CD si l'ordinateur est éteint ?

Insérez un trombone déplié dans le trou d'éjection d'urgence sur le côté droit du lecteur optique pour forcer l'ouverture du plateau.

Comment activer le Bluetooth ?

Utilisez la combinaison de touches Fn + F3 (touche Bluetooth) pour activer ou désactiver le Bluetooth. Assurez-vous que le périphérique Bluetooth est en mode appairage.

Que faire si l'écran reste noir ?

Vérifiez d'abord que l'ordinateur est allumé. Si l'écran est noir mais que le ventilateur tourne, appuyez sur une touche ou déplacez la souris pour réactiver l'écran. Si rien ne se produit, maintenez le bouton d'alimentation enfoncé 10 secondes pour forcer l'arrêt, puis redémarrez.

Comment augmenter la luminosité de l'écran ?

Appuyez sur la combinaison Fn + Flèche droite pour augmenter la luminosité, ou Fn + Flèche gauche pour la diminuer.

Comment sauvegarder les données avec Acer Backup Management ?

Appuyez sur la touche de sauvegarde (icône de disque) au-dessus du clavier pour lancer l'utilitaire Acer Backup Management. Suivez les instructions à l'écran pour effectuer une sauvegarde en trois étapes.

Comment remplacer la batterie ?

Éteignez l'ordinateur, débranchez l'adaptateur secteur. Retournez l'ordinateur, faites glisser le loquet de libération pour déverrouiller la batterie, puis soulevez-la. Insérez la nouvelle batterie jusqu'à ce qu'elle s'enclenche.

Où trouver le manuel d'utilisation complet ?

Le manuel complet AcerSystem User Guide est préchargé sur l'ordinateur. Accédez-y en cliquant sur Démarrer > Tous les programmes > AcerSystem > AcerSystem User Guide. Vous pouvez aussi télécharger la notice au format PDF sur notice-facile.com.

MODE D'EMPLOI TravelMate 8571 ACER

© 2010 Tous droits réservés.

Guide rapide de la gamme TravelMate 8571/8531

Première publication : 03/2010

Ordinateur notebook de la gamme TravelMate 8571/8531

Modèle : ____

No. de série : ____

Date d'achat : ____

Lieu d'achat : ____

Pour commencer

Nous désirons vous remercier d'avoir fait d'un notebook Acer votre choix pour répondre à vos besoins informatiques mobiles.

Vos guides

Pour vous aider à utiliser votre notebook Acer, nous avons conçu plusieurs guides :

Tout d'abord, le poster Pour partir du bon pied... vous aide à configurer votre ordinateur.

Le Guide utilisateur générique de la gamme TravelMate contient des informations utiles qui s'appliquent à tous les modèles de la gamme des produits TravelMate. Il couvre les sujet de base, telles que l'utilisation du clavier, du son, etc. Il faut comprendre que du fait de sa nature, le Guide utilisateur générique ainsi que le AcerSystem User Guide mentionné ci-dessous fera référence parfois à des fonctions ou des caractéristiques qui ne sont contenues que dans certains modèles de la gamme, mais pas nécessaire dans le modèle que vous avez acheté. Ces cas sont marqués dans le texte avec des mentions telles que « seulement pour certains modèles ».

Le Guide rapide présente les fonctionnalités et fonctions de base de votre ordinateur. Pour plus d'information sur l'aide que peut vous apporter pour être plus productif, veuillez vous reporter à AcerSystem User Guide. Ce guide contient des informations détaillées sur des sujets tels que les utilitaires systèmes, la récupération des données, les options d'extension et le dépannage. De plus, il contient des informations de garantie et les réglementations générales et les avis de sécurité pour votre notebook. Il est disponible au format PDF (Portable Document Format) et est préchargé sur votre notebook. Procédez comme suit pour y accéder :

1 Cliquez sur

Démarrer, Tous les programmes, puis AcerSystem.

2 Cliquez sur AcerSystem User Guide.

Remarque : L'affichage du fichier nécessite Adobe Reader. Si Adobe Reader n'est pas installé dans votre ordinateur, le clic sur AcerSystem User Guide va exécuter le programme d'installation d'Adobe Reader. Suivez les instructions à l'écran pour terminer l'installation. Pour des instructions sur l'utilisation de Adobe Reader, accédez au menu Aide et Support.

Votre visite guidée du notebook Acer

Après avoir configuré votre ordinateur comme illustré dans le poster Pour partir du bon pied..., nous allons vous faire explorer votre nouveau notebook Acer.

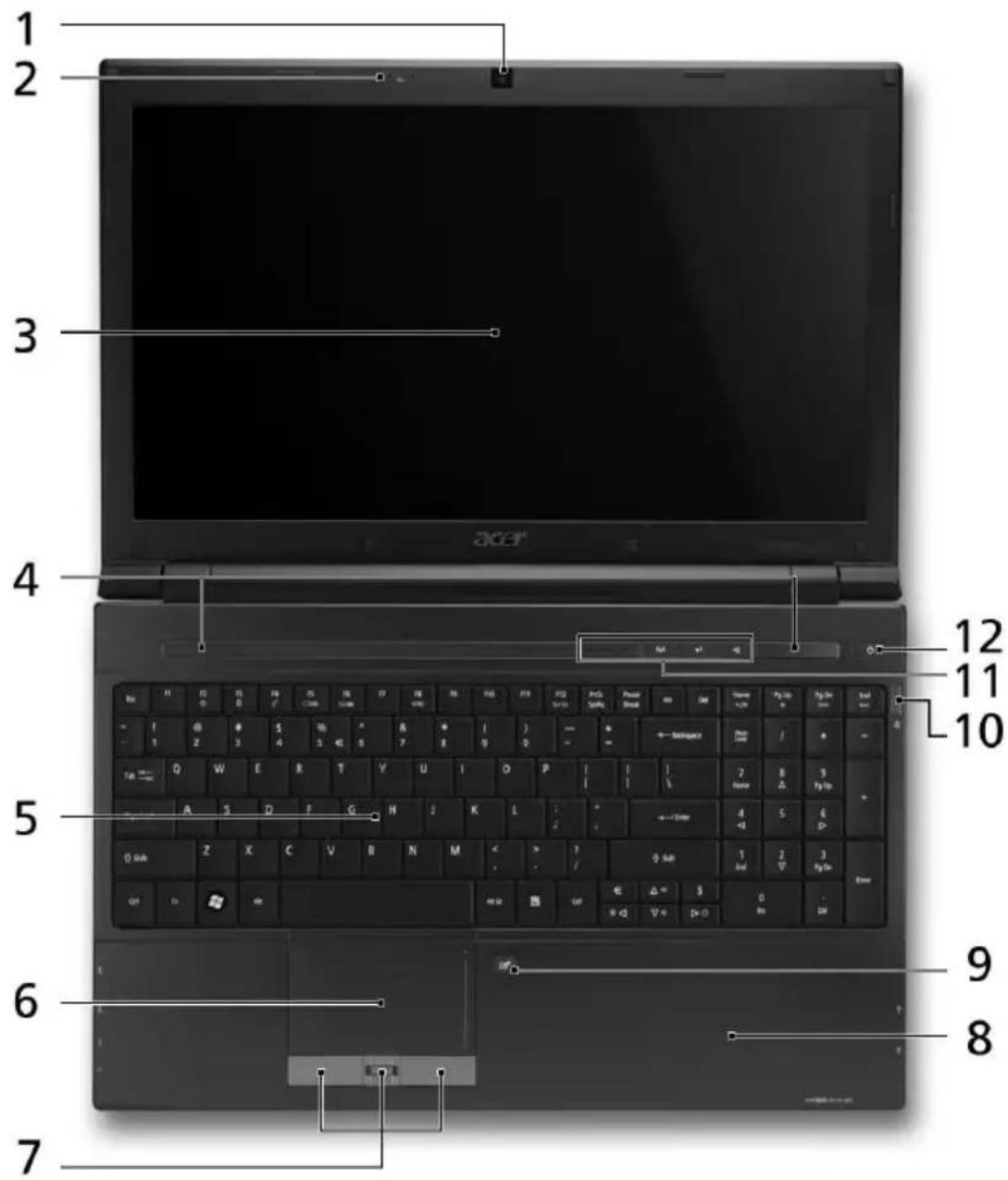

Vue supérieure

N° Icône Élément Description

1

W e Acer Crystal Eye

Webcarb pour communication video (seulement pour certains modèles).

m

N° Icône Élément Description
2 Mi	Phone Microphone interne pour l'enregistrement sonore.
3	É c d'affichage	Également appelé écran LCD (Liquid Crystal Display), affiche les données de l'ordinateur (La configuration peut varier en fonction des modèles).
4 Haut-parleurs Les haut-parleurs de gauche et de droite produisent une sortie audio stéréo.
5 Clavier Pour l'entrée des informations dans votre ordinateur.
6 Touchpad Périphérique de pointage sensible au touché qui fonctionne comme une souris.
7 Boutons	(gauche, central* et droit)	Le bouton gauche et le bouton droit fonctionnent comme le bouton gauche et le bouton droit d'une souris. *Le bouton central sert de lecteur d'empreinte digitale Acer Bio-Protection prenant en charge la fonction de contrôle quadridirectionnel Acer FingerNav (seulement pour certains modèles).
8 Repose mains Zone de support confortable pour vos mains lorsque vous utilisez l'ordinateur.
9 To	Pad Active et désactive	le touchpad.
10 Bouton	d'éjection	Appuyez pour éjecter le disque optique du lecteur.
	Indicateur d'accès du disque optique	S'allume lorsque le lecteur optique est actif.
11 HDD Indique l'activité du disque dur.
	Verr Num Est allumé lorsque Verr Num est activée.
	Verr Maj	Est allumé lorsque (Verr Maj) est activée.
	Touche Communication	Active/désactive les fonctions 3G/Réseau sans fil.
	Touche de sauvegarde	Lance Acer Backup Management pour une sauvegarde des données en trois étapes.
	Touche Acer PowerSmart	Place votre ordinateur en mode d'économie d'énergie.

N° Icône Élément Description

12 Bouton/

Indicateur d'alimentation

Met l'ordinateur sous tension et hors tension./ Indique l'état d'alimentation de l'ordinateur.

Touches spéciales

L'ordinateur emploie des touches spéciales (combinaisons de touches) pour accéder à la plupart des contrôles de l'ordinateur comme la luminosité de l'écran et le volume sonore.

Pour activer les touches spéciales, appuyez et maintenez la touche avant d'appuyer sur l'autre touche dans la combinaison de la touche spéciale.

Touche spéciale	Icône Fonction Description
	+ Propriétés	système	Démarre Propriétés système pour afficher les informations du système.
	+ Bluetooth	Active/désactive la fonctionBluetooth (seulement pour certains modèles).
	+ Sommeil Place l’ordinateur en mode de		Sommeil.
	+ Choix de	l’affichage	Permet de permuter l’affichage entre l’écran d’affichage, le moniteur externe (s’il est connecté) et les deux.
	+ Écran noir Désactive le rétro éclairage de		l’écran pour économiser l’énergie. Appuyez sur une touche pour le rallumer.
	+ Haut-parleur Active et désactive les haut-parleurs.
	+ <	Accroissement de la luminosité	Augmente la luminosité de l’écran.
	+ <	Décroissement de la luminosité	Diminue la luminosité de l’écran.
	+ <	Volume + Augmente le volume sonore.
	+ <	Volume - Diminue le volume sonore.

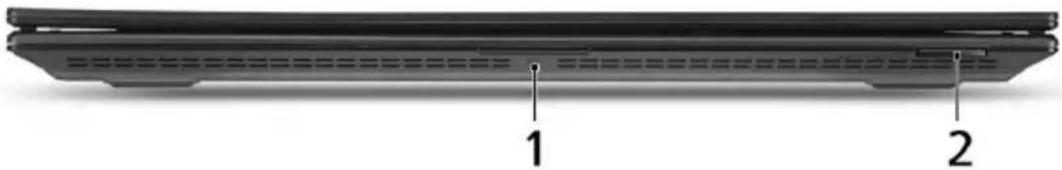

Vue frontale fermée

N° Icône Élément Description

1 Batterie Indique l'état de la pile de l'ordinateur.

1. Charge : La lumière est orange lorsque la pile se recharge.
2. Pleine charge : La diode est bleue en mode secteur.

2 Lecteur de cartes

multiples en un

Accepte une carte mémoire Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick Pro (MS PRO), et xD-Picture (xD).

Remarque : Poussez pour retirer/installer la carte. Seule une carte peut fonctionner à un moment donné.

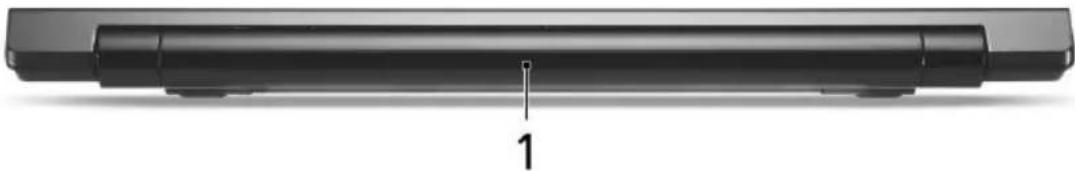

Vue arrière

N° Icône Élément Description

1 Baie de la batterie Contient la batterie de l'ordinateur.

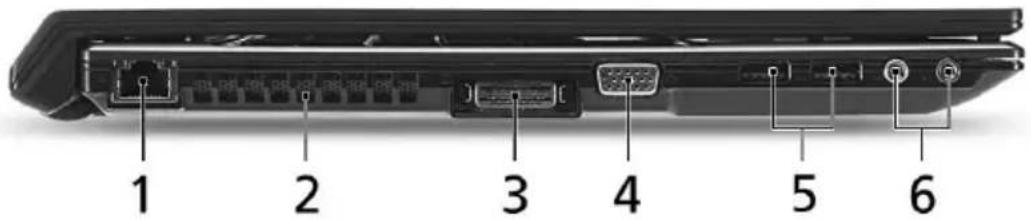

Vue gauche

N° Icône Élément Description

1 Port Ethernet RJ-45 Se connecte à un réseau Ethernet		10/100/1000 Base.
2 Fentes de ventilation Permettent à l’ordinateur de rester froid, même après une longue utilisation.
3 Connecteur	Acer EasyPort IV	Se connecte à l’Acer EasyPort IV.
4 Port 1ichage	(VGA) externe	Se connecte à un périphérique d’affichage (p.ex. un moniteur externe, un projecteur LCD).
5 Port 1USD 2.0 Se connectent à des périphériques		USB 2.0 (p.ex. une souris USB, une caméra USB).
6 Prise d’entrée	microphone	Accepte les entrées de microphones externes.
	Prise de sortie audio/ haut-parleurs/casque	Se connecte à des périphériques audio en sortie (p.ex. haut-parleurs ou un casque stéréo).

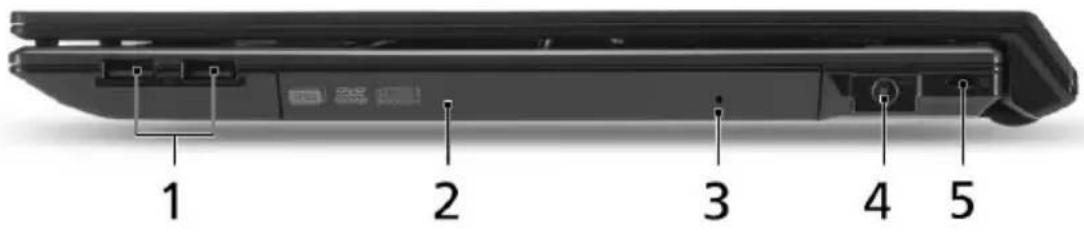

Vue droite

N° Icône Élément Description

1 Port USB 2.0 Se connecte à des périphériques USB 2.0 (p.ex. une souris USB, une caméra USB).

2 Lecteur optique Lecteur optique interne, accepte les CD ou les DVD.

3 Trou d'éjection d'urgence Éjecte le plateau du lecteur optique lorsque l'ordinateur est hors tension. Remarque : Insérez un trombone dans le trou d'éjection d'urgence pour éjecteur le plateau du lecteur optique même quand l'ordinateur est éteint.

4 Prise d'alimentation Se connecte à l'adaptateur secteur.

5 Fente pour cadenas Kensington Se connecte à un cadenas de sécurité pour ordinateur Kensington. Remarque : Enroulez le câble du cadenas de sécurité pour ordinateur autour d'une table, de la poignée d'un tiroir verrouillé, ou de tout autre objet fixe. Insérez le cadenas dans l'encoche et tournez la clef pour verrouiller le cadenas. Certains modèles ne possèdent pas de clef.

N° Icône Élément Description

1 Baie de la batterie Contient la batterie de l'ordinateur.

2 Verrou de la batterie Verrouille la batterie en position.

3 Compartiment mémoire Contient la mémoire principale de l'ordinateur.

4 Baie du disque dur Contient le disque dur de l'ordinateur

(fixé avec des vis).

5 Fentes de ventilation et Ventilateur de refroidissement Permettent à l'ordinateur de rester froid, même après une longue utilisation.

Remarque : Ne couvrez pas et ne bloquez pas l'ouverture du ventilateur.

6 Loquet de libération de la batterie Libère la batterie pour le retrait.

7 Loquet de libération Acer MediaBay Verrouille ou déverrouille le périphérique Acer MediaBay (seulement pour certains modèles).

Environnement

- Température :

- En marche : 5°C à 35°C

- À l'arrêt : -20°C à 65°C

• Humidité (sans condensation) :

• En marche : 20% à 80%

- À l'arrêt : 20% à 80%
