TravelMate 8571 - 笔记本电脑 ACER - 免费用户手册

产品类型	笔记本电脑
品牌	Acer
型号	TravelMate 8571
处理器	Intel Core 2 Duo (最高2.53 GHz)
内存	4 GB DDR2 (可扩展)
硬盘	320 GB SATA (5400 RPM)
屏幕	15.6英寸高清 (1366 x 768像素)
重量	2.8 kg
尺寸 (长 x 宽 x 高)	380 x 260 x 30 mm
电源	65 W电源适配器
电池	6芯锂离子电池 (48 Wh)
操作系统	Windows 7 专业版
连接性	千兆以太网, WiFi 802.11 b/g/n, 蓝牙2.1
端口	3个USB 2.0, 1个VGA, 1个HDMI, 1个RJ-45, 麦克风/耳机插孔
摄像头	Acer Crystal Eye (0.3百万像素)
光驱	DVD±RW
主要功能	办公, 上网, 多媒体
维护和清洁	用柔软的无绒布清洁。避免任何液体。
安全	Kensington锁槽, Acer Bio-Protection指纹识别器 (部分型号)
备件和可维修性	电池, 适配器, 硬盘, 内存, 光驱
一般信息	预装在计算机上的PDF格式用户指南

常见问题 - TravelMate 8571 ACER

如何打开计算机？

按下键盘左上方电源按钮。指示灯亮起表示已开机。

如何连接外部显示器？

将显示器线缆连接到左侧的VGA端口。使用Fn+F5组合键切换显示模式：仅内置屏幕、仅外接屏幕或同时显示。

如何使用触摸板？

触摸板是键盘下方的触摸区域。滑动手指可移动光标。左右键功能如同鼠标。您可以使用键盘上方的专用键（触摸板图标）禁用触摸板。

计算机已关机时如何弹出CD？

将一个回形针拉直后插入光驱右侧的紧急弹出孔，强制打开托盘。

如何启用蓝牙？

使用Fn+F3（蓝牙键）组合键启用或禁用蓝牙。确保蓝牙设备处于配对模式。

如果屏幕仍然黑屏怎么办？

首先检查计算机是否已开机。如果屏幕黑屏但风扇在转，按任意键或移动鼠标以唤醒屏幕。如果无反应，长按电源按钮10秒强制关机，然后重新启动。

如何增加屏幕亮度？

按Fn+右箭头增加亮度，或按Fn+左箭头降低亮度。

如何使用Acer Backup Management备份数据？

按下键盘上方的备份键（磁盘图标）启动Acer Backup Management实用程序。按照屏幕上的三步操作指南进行备份。

如何更换电池？

关闭计算机，拔掉电源适配器。翻转计算机，滑动释放闩锁解锁电池，然后取出电池。插入新电池直至卡入到位。

在哪里可以找到完整的使用说明书？

完整手册AcerSystem用户指南预装在计算机上。可通过单击开始 > 所有程序 > AcerSystem > AcerSystem用户指南访问。您也可以从notice-facile.com下载PDF格式说明书。

用户手册 TravelMate 8571 ACER

• 操作時： 5^ C 35^ C
• 非操作時： -20^ C 65^ C

- 湿度（結露しないこと）：

TravelMate 8571/8531 系列

快速使用指南

© 2010 版權所有

TravelMate 8571/8531 系列快速使用指南

初版：2010年3月

TravelMate 8571/8531 系列筆記型電腦

產品型號：____

產品序號：____

購買日期：____

購買地點：

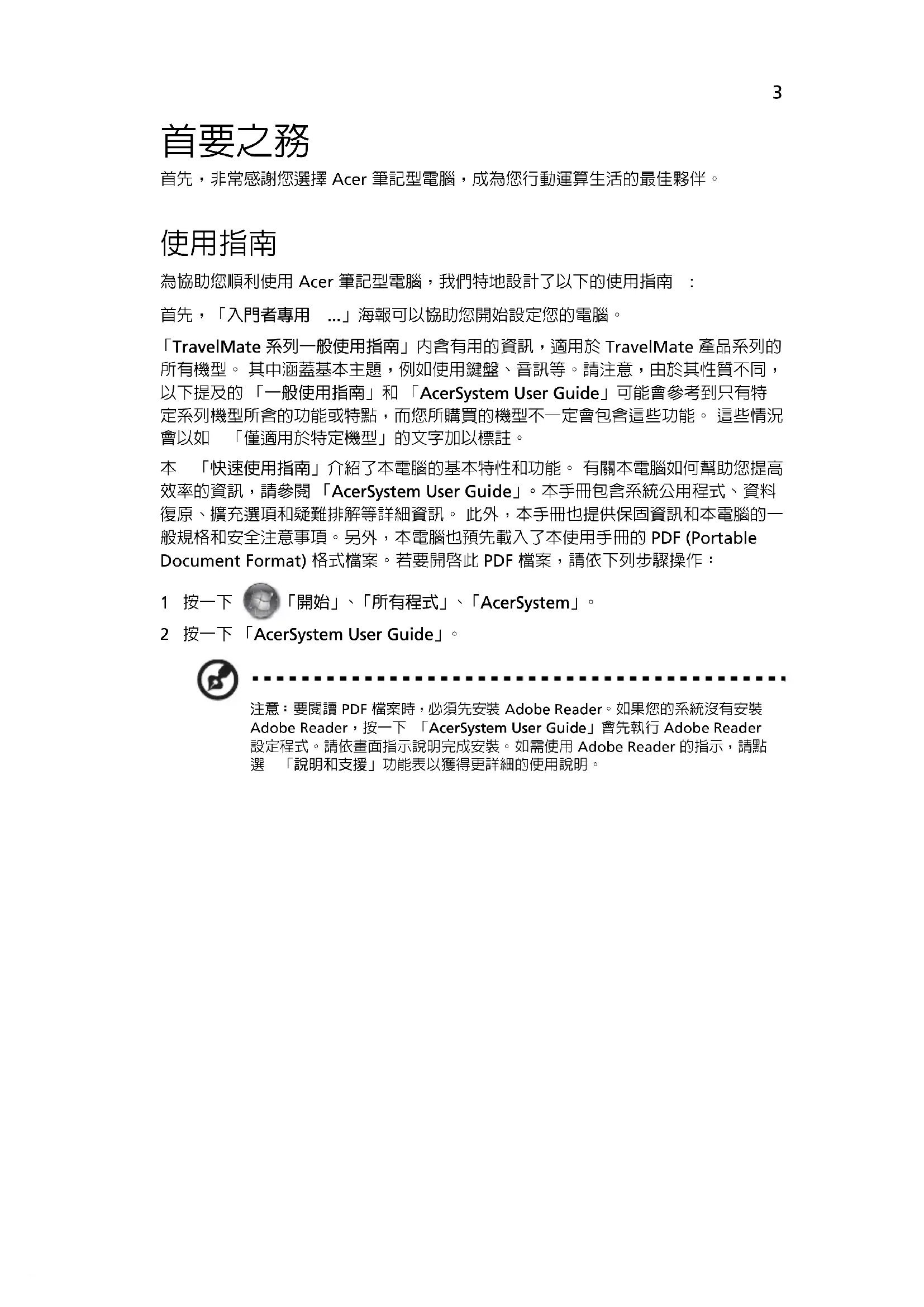

首要之務

首先，非常感謝您選擇 Acer 筆記型電腦，成為您行動運算生活的最佳夥伴。

使用指南

為協助您順利使用 Acer 筆記型電腦，我們特地設計了以下的使用指南：

首先，「入門者專用 …」海報可以協助您開始設定您的電腦。

「TravelMate 系列一般使用指南」內含有用的資訊，適用於 TravelMate 產品系列的所有機型。其中涵蓋基本主題，例如使用鍵盤、音訊等。請注意，由於其性質不同，以下提及的「一般使用指南」和「AcerSystem User Guide」可能會參考到只有特定系列機型所含的功能或特點，而您所購買的機型不一定會包含這些功能。這些情況會以如「僅適用於特定機型」的文字加以標註。

本「快速使用指南」介紹了本電腦的基本特性和功能。有關本電腦如何幫助您提高效率的資訊，請參閱「AcerSystem User Guide」。本手冊包含系統公用程式、資料復原、擴充選項和疑難排解等詳細資訊。此外，本手冊也提供保固資訊和本電腦的一般規格和安全注意事項。另外，本電腦也預先載入了本使用手冊的 PDF (Portable Document Format) 格式檔案。若要開啓此 PDF 檔案，請依下列步驟操作：

1 按一下「開始」、「所有程式」、「AcerSystem」。

2 按一下「AcerSystem User Guide」。

注意：要閱讀 PDF 檔案時，必須先安裝 Adobe Reader。如果您的系統沒有安裝 Adobe Reader，按一下「AcerSystem User Guide」會先執行 Adobe Reader 設定程式。請依畫面指示說明完成安裝。如需使用 Adobe Reader 的指示，請點選「說明和支援」功能表以獲得更詳細的使用說明。

Acer 筆記型電腦導覽

依據「入門者專用 ...」海報的圖解設置好電腦後，現在，就讓我們帶您好好認識您全新的 Acer 筆記型電腦。

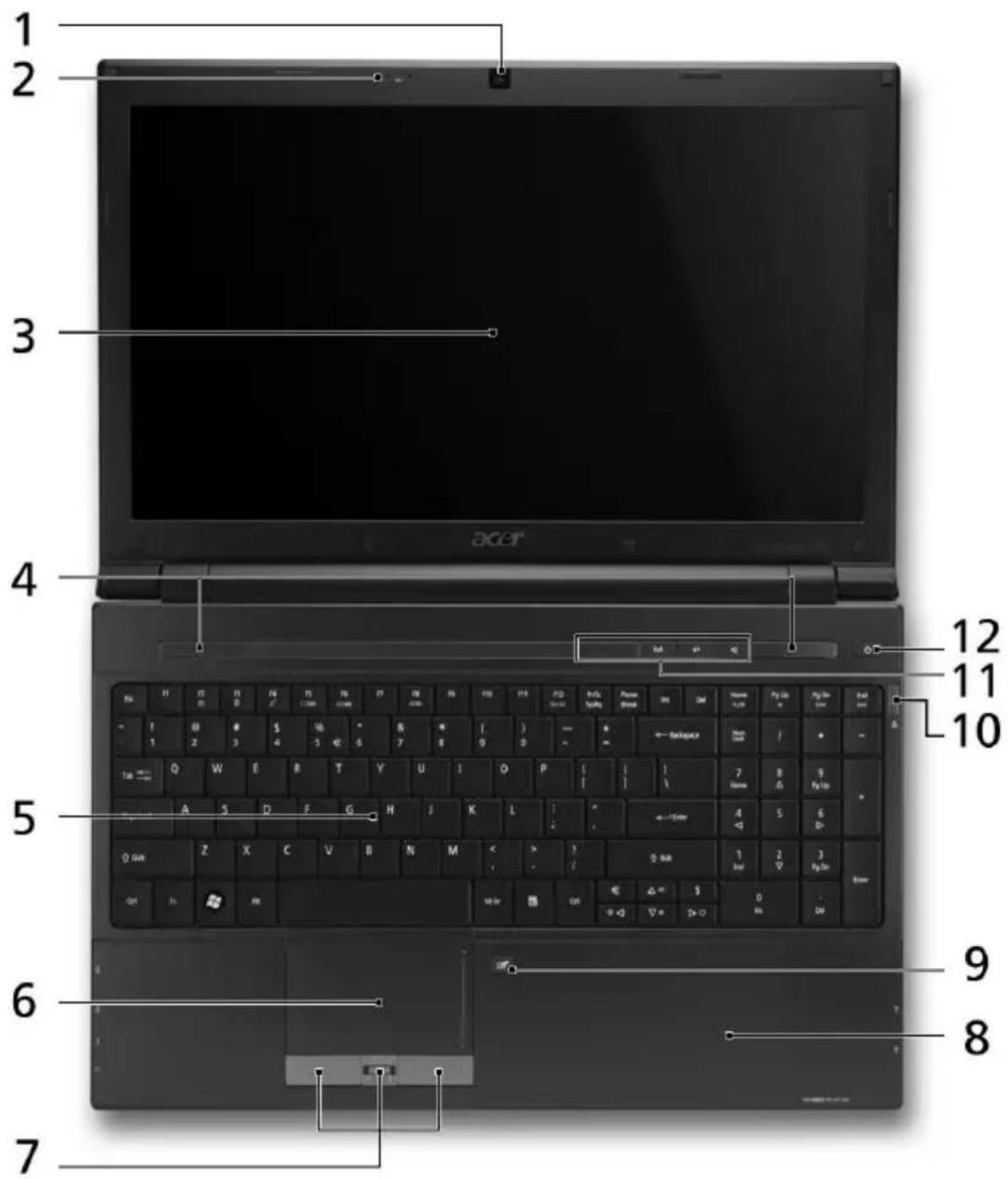

上視圖

圖示 項目 說明

1 Acer Crystal Eye網路相機

網路相機,可用於視訊通訊(僅適用於特定機型)。

#	圖示	項目	說明
2			麥克風 用於錄音的內建麥克風。
3			顯示螢幕 亦稱為液晶顯示器 (Liquid-Crystal Display: LCD),用於顯示電腦資料的輸出 (設定將依機型而有所不同)。
4			喇叭 左右兩個喇叭提供立體音效的輸出。
5			鍵盤 將資料輸入到電腦中。
6			觸控板 可感應觸碰而進行指向的裝置,功能如同電腦\滑鼠。
7			點選按鈕(左、中*及右) 左/右按鈕的功能就跟滑鼠左鍵與右鍵相同。*中央按鈕可當作支援 Acer FingerNav 4 向控制功能的 Acer Bio-Protection 指紋辨識器使用(僅適用於特定機型)。
8			腕靠 讓您在使用電腦時,可舒適擺放手腕的位置。
9			觸控板切換鈕 開啓或關閉內建觸控板功能。
10			退出按鈕 按下此按鈕可將光碟從光碟機中退出。
			光碟存取指示燈 當正在存取光碟資料時,指示燈會亮起。
11			HDD 當存取硬碟時,指示燈會亮起。
			Num Lock Num Lock 功能啓用時,指示燈會亮起。
	[CA06]		Caps Lock Caps Lock 功能啓用時,指示燈會亮起。
	[TDT4]		通訊鍵 啟用 / 停用無線區域網路 /3G 通訊功能。
			備份鍵 啟動 Acer Backup Management,以執行三步驟的資料備份程序。
			Acer 護電腦進入省電模式。PowerSmart 鍵讓電腦進入省電模式。
12	[AATY]		電源按鈕 / 開啓及關閉電腦電源。/指示燈 可根據指示燈的亮燈情況,了解電腦電源的狀態。

快速鍵

利用此電腦的快捷鍵或組合鍵可存取大部分的控制指令，例如：螢幕亮度和音量輸出。

若要使用快速鍵，請先按住 鍵，再按下組合鍵的另一按鍵。

快速鍵圖示功能說明
		系統內容 啓動 「系統內容」以顯示系統資訊。
		藍牙通訊 (Bluetooth) 啓用 /停用藍牙通訊功能 (僅適用於特定機型)。
		睡眠模式 讓電腦進入睡眠模式。
		螢幕顯示切換 在螢幕及外接顯示器(如有連接)之間切換,或同時顯示。
		螢幕空白 關閉顯示螢幕的背光,以節省電力。按任何鍵即可恢復。
		喇叭開關切換 開啓及關閉喇叭。
		調高亮度 調高螢幕亮度。
		調低亮度 調低螢幕亮度。
		提高音量 提高喇叭音量。
		降低音量 降低喇叭音量。

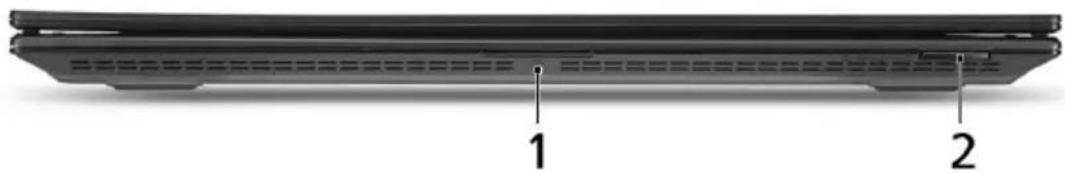

前視圖

#	圖示	項目	說明
1		電池組	可根據指示燈的亮燈情況,了解電腦電池組的狀態。
			1. 充電中:當電池在充電時,指示燈會亮琥珀色。
			2. 充電完畢:當使用 AC 電源時,指示燈會亮藍色。
2		多合一讀卡機	可支援 Secure Digital (SD)、MultiMediaCard (MMC)、Memory Stick (MS)、Memory Stick PRO (MS PRO)、xD-Picture Card (xD)等記憶卡。
	—
			注意:輕壓即可移除 / 安裝卡片。一次只能使用一張記憶卡。

後視圖

#	圖示	項目	說明
1			電池組槽 安裝電腦電池組的位置。

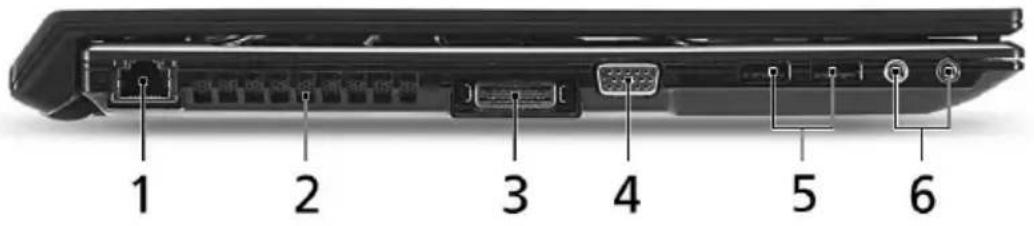

左視圖

#	圖示	項目	說明
1		乙太網路 (RJ-45) 埠	連接 10/100/1000 乙太網路。
2		通風槽 可使電腦在長時間使用後,還能保持低溫,避免過熱。
3	Acer EasyPort IV	連接器	連接到 Acer EasyPort IV。
4		外接顯示器 (VGA) 埠	連接到顯示裝置(例如:外接螢幕、LCD 投影機)。
5		USB 2.0 埠	連接到 USB 2.0 裝置(例如:USB 滑鼠、USB 網路攝影機)。
6		麥克風輸入插孔	接受從外接麥克風所輸入的聲音。
		耳機 /喇叭 /音訊輸出插孔	連接到外接音訊裝置(例如:喇叭、耳機)。

右視圖

#	圖示	項目	說明
1		USB 2.0 埠	連接到 USB 2.0 裝置(例如:USB 滑鼠、USB 網路攝影機)。
2		光碟機	內部光碟機,可放入 CD 或 DVD。
3		緊急退出孔	可在電腦關機狀態下退出光碟機托盤。注意:在電腦電源關閉時將迴紋針插入緊急退出孔,即可退出光碟機托盤。
4		電源插孔	連接 AC 變壓器。
5	Kensington	安全鎖插槽	連接 Kensington 相容的電腦安全鎖。注意:將電腦安全鎖電纜線繞著無法移動的物品打個圈;例如:桌子或鎖住的抽屜把手。再將鎖插入鎖孔中,並轉動鑰匙以便上鎖。此外,還有些無鑰匙安全鎖的型號可供使用者選擇。

底視圖

#	圖示	項目	說明
1		[ECCK]	電池組槽 安裝電腦電池組的位置。
2			電池組鎖 可固定鎖緊電池組,使其不易掉落。
3		[IMAGE]	記憶體模組槽 安裝電腦主記憶體的位置。
4			硬碟槽 安裝電腦硬碟的位置 (以螺絲鎖定)。
5			通風槽和散熱風扇 可使電腦在長時間使用後,還能保持低溫,避免過熱。注意:請勿遮蓋或擋住風扇開口。
6			電池組拆卸卡榫 用於拆卸電池組時使用。
7	Acer MediaBay		鎖上或鬆開 Acer MediaBay 裝置(僅適用於特定機型)。
	[SH68]	模組拆卸卡榫

環境

- 溫度：

• 操作中： 5^ C 到 35^ C
• 非操作中：-20°C 到 65°C

- 溼度（非冷凝狀態）：

• 操作中：20% 到 80%
• 非操作中：20% 到 80%

TravelMate 8571/8531 系列

快速指南

© 2010 保留所有权利

TravelMate 8571/8531 系列快速指南

初版发行日期：2010年3月

TravelMate 8571/8531 系列笔记本电脑

产品型号：____

产品序号：____

购买日期：____

购买地点：

使用入门

感谢您选购 Acer 笔记本电脑，让它成为您行动运算生活的最得力助手。

用户指南

为帮助您设置和使用 Acer 笔记本电脑，我们为您设计了以下用户指南：

首先请按照电脑所附带的“入门指南 …”彩图来安装电脑。

TravelMate 系列普通用户指南包含了关于 TravelMate 产品系列所有型号的有用信息。该手册包括键盘和音频的使用方法等基本内容。请注意，鉴于手册的性质，普通用户指南和下文中提到的 AcerSystem User Guide 偶尔也会提及本系列产品中部分型号专有的功能或特性，但您购买的型号不一定具有这些功能或特性。以上情况会以“仅限部分型号”等字样在文中注明。

这份 “快速指南” 向您介绍新电脑的基本特性和功能。要了解您的电脑如何能够帮助您更加具有效益，详情请参见 “AcerSystem User Guide”。本指南包含了诸如系统实用程序、数据恢复、扩展选项和疑难解答等信息。此外，它还包含了保修信息和笔记本电脑的一般规则和安全注意事项。我们也提供了 PDF 格式的用户指南并已预先安装在本电脑中供用户参考，请按下列步骤操作來查看该 PDF：

1 单击 “开始”，“所有程序”，“AcerSystem”。

2 单击 “AcerSystem User Guide”。

注：查看 PDF 文件需要预先安装 Adobe Reader。如果您的电脑没有预先安装 Adobe Reader 单击 “AcerSystem User Guide” 后将会先启动 Adobe Reader 安装程序。依屏幕上指导完成安装程序。要获得如何使用 Adobe Reader 的指导，请使用 “帮助和支持” 菜单。

熟悉 Acer 笔记本电脑

当您根据 “入门指南 …” 海报页中的图例安装完电脑后，接着，就让我们一起来熟悉您的 Acer 笔记本电脑。

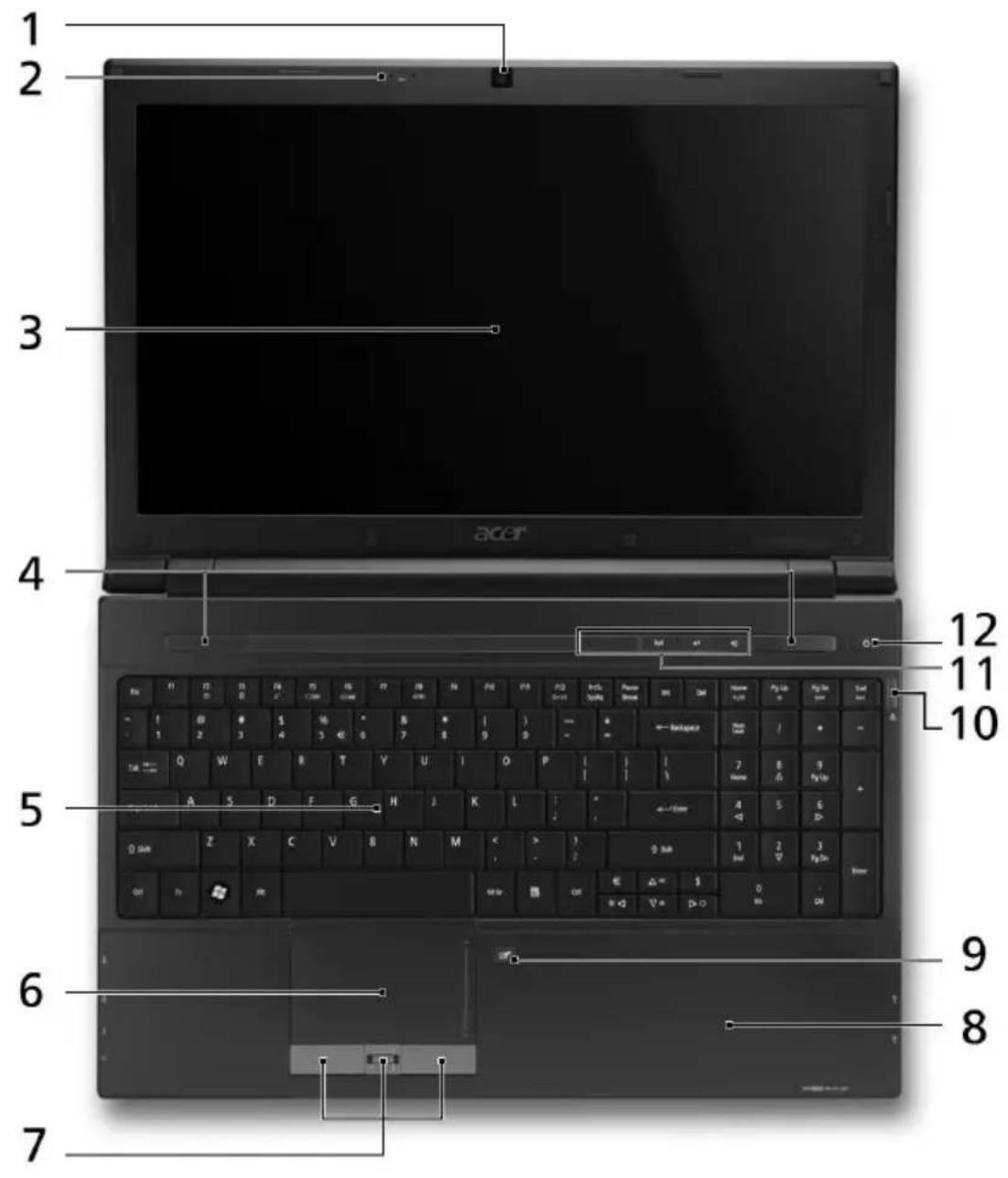

俯视图

# 图标 项目 说明

1 Acer Crystal Eye 摄像头

网络相机，用于视频通信（仅限部分型号）。

#	图标	项目	说明
2		麦克风	用于录音的内置麦克风。
3		显示屏	也称液晶显示屏(LCD),用于显示电脑的输出内容(不同型号配置可能有所不同)。
4		扬声器	左右扬声器可提供立体声输出。
5		键盘	将数据输入到电脑中。
6		触控板	触摸式定位设备,功能和电脑鼠标相同。
7		单击按钮(左、中*和右)	左右按钮的功能与鼠标的左右键相同。*中间的按钮用作Acer Bio-Protection指纹读取器,支持Acer FingerNav四向控制功能(仅限部分型号)。
8		掌垫板	当您使用电脑时,可舒适支撑手部的区域。
9		触摸板切换	打开或关闭内置式触摸板。
10		弹出按钮	按此按钮可将光盘从光驱中弹出。
		光驱访问指示灯	当光驱被激活时指示灯会亮起。
11		HDD硬盘活动时,该指示灯亮。
	[6TDS]	Num Lock当Num Lock键启用时,该指示灯亮。
	[HWHB]	Caps Lock	当Caps Lock键启用时,该指示灯亮。
		通信键	启用/禁用WLAN/3G功能。
		备份键	启动Acer Backup Management进行三个步骤的数据备份。
		Acer PowerSmart键	让计算机进入省电模式。
12		电源按钮/指示灯	用于打开和关闭计算机电源。/根据亮灯情况可检视目前电脑电源的状态。

热键

本款电脑提供热键或组合键来实现许多操控，例如：调节屏幕亮度以及音量输出。

使用热键时先按住 键，然后再按热键组合中的另一个键。

热键 图标 功能 说明
		系统属性 打开系统属性显示系统信息。
		蓝牙 启用/禁用蓝牙功能(仅限部分型号)。
		睡眠 让电脑进入睡眠模式。
		显示屏幕 可以在以下三种显示方式间切换:只使用 切换 显示屏、只使用已连接的外部显示器、同 时使用显示屏和外部显示器。
		屏幕空白 将显示屏背景光关闭以节省电能。 按任意键将恢复正常显示。
		扬声器切换 打开或关闭扬声器。
		调高亮度 调高屏幕亮度。
		调低亮度 调低屏幕亮度。
		调高音量 调高扬声器音量。
		调低音量 调低扬声器音量。

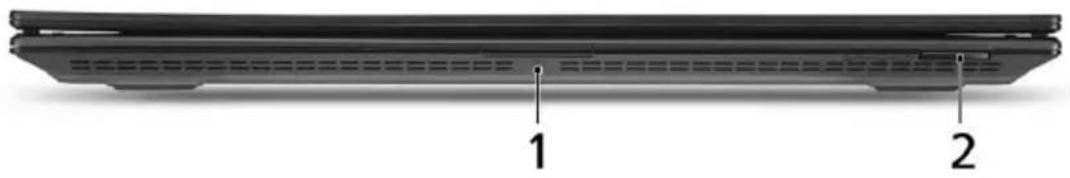

前视图

#	图标	项目	说明
1			电池 根据亮灯情况可检视目前电脑电池的状态。1. 充电中: 当电池在充电时,指示灯显示琥珀色。2. 完全充电: 当处在 AC 模式时,指示灯显示蓝色。
2			多合 1 读卡器 可支持 Secure Digital (SD)、MultiMediaCard (MMC)、Memory Stick (MS)、Memory Stick PRO (MS PRO)、xD-Picture Card (xD)。注:轻推取下 / 安装卡。任何时候,仅支持读取一张卡。

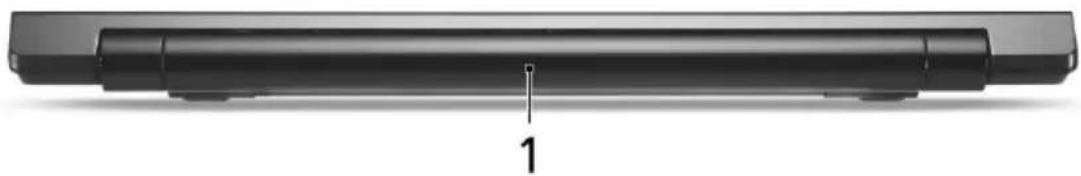

后视图

#	图标	项目	说明
1			电池槽 安装电池组。

左视图

#	图标	项目	说明
1		以太网络 (RJ-45) 端口	连接 10/100/1000 以太网络。
2		通风槽 可使电脑在长时间使用后仍保持低温。
3	[KBAT]	Acer EasyPort IV 接口	连接 Acer EasyPort IV。
4		外部显示器 (VGA) 端口	连接显示设备(例如:外部显示器,LCD 投影机 )。
5		USB 2.0 端口	连接 USB 2.0 装置(例如:USB 鼠标、USB 相机 )。
6		麦克风输入插孔	连接外接麦克风。
		耳机 / 扬声器 / 音频输出插孔	连接音频输出设备(例如:扬声器、耳机 )。

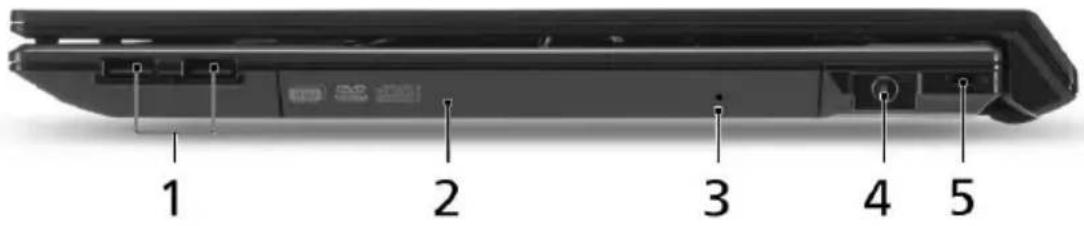

右视图

#	图标	项目	说明
1			USB 2.0 端口连接 USB 2.0 装置(例如:USB 鼠标、USB 相机)。
2			光驱内置光驱,可支持读取 CD 或 DVD。
3			紧急弹出孔 当电脑关闭时,可弹出光驱托盘。注:如果计算机关闭,请将回形针插入紧急弹出孔,使光驱弹出。
4			直流电源输入插孔 连接 AC 适配器。
5			Kensington 安全锁插槽连接 Kensington 兼容电脑安全锁。注:您可以将电脑锁链与不可移动的物体相连,例如:桌子或上锁的抽屉手柄。将锁插入锁孔中然后旋转钥匙便可上锁。您也可以选购不带安全锁的型号。

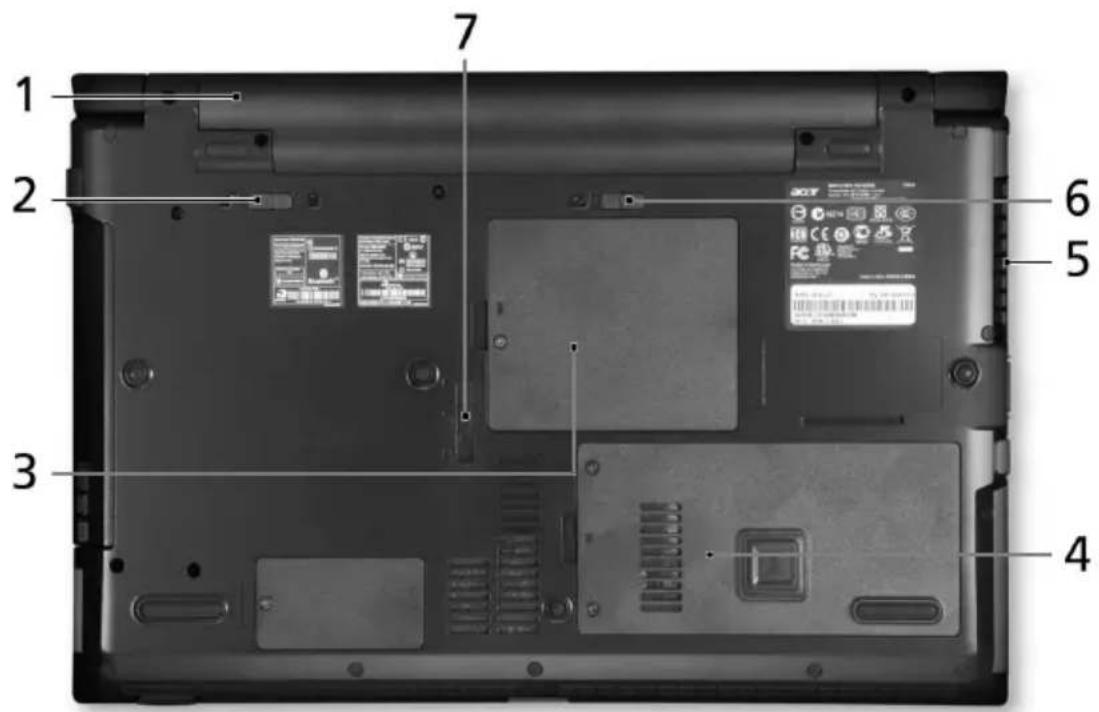

底视图

#	图标	项目	说明
1		电池槽	安装电池组。
2		电池锁	可固定锁紧电池组。
3		内存槽	安装电脑主内存的位置。
4		硬盘槽	安装电脑硬盘的位置(用螺丝紧固)。
5		通风槽和冷却风扇	可使电脑在长时间使用后仍保持低温。注:请勿遮挡风扇口。
6		电池释放闩锁	释放电池闩锁可取下电池组。
7	Acer MediaBay		Acer MediaBay 设备加锁或解锁(仅限部分型号)。
		释放闩

环境

- 温度：

• 操作时： 5^ 至 35^
• 不操作时： -20^ C 至 65^ C

- 湿度（非冷凝）：

• 操作时：20% 至 80%
• 不操作时：20% 至 80%

Seri TravelMate 8571/8531

Panduan cepat

© 2010 Hak Cipta Dilindungi Undang-Undang.

Panduan Cepat Seri TravelMate 8571/8531
