TravelMate 8571 - Sülearvuti ACER - Tasuta kasutusjuhend

Toote tüüp	Sülearvuti
Mark	Acer
Mudel	TravelMate 8571
Protsessor	Intel Core 2 Duo (kuni 2,53 GHz)
Muutmälu	4 GB DDR2 (laiendatav)
Kõvaketas	320 GB SATA (5400 p/min)
Ekraan	15,6 tolli HD (1366 x 768 pikslit)
Kaal	2,8 kg
Mõõtmed (L x S x K)	380 x 260 x 30 mm
Toiteadapter	Võrguadapter 65 W
Aku	Liitiumioon 6 elemendiga (48 Wh)
Operatsioonisüsteem	Windows 7 Professional
Ühenduvus	Gigabit Ethernet, WiFi 802.11 b/g/n, Bluetooth 2.1
Pordid	3 x USB 2.0, 1 x VGA, 1 x HDMI, 1 x RJ-45, mikrofoni/kõrvaklappide pesa
Veebikaamera	Acer Crystal Eye (0,3 Megapikslit)
Optiline ajam	DVD±RW
Peamised funktsioonid	Kontoritöö, Interneti sirvimine, multimeedia
Hooldus ja puhastamine	Puhastage pehme ebemevaba lapiga. Vältige vedelikke.
Turvalisus	Kensingtoni lukupesa, Acer Bio-Protection sõrmejäljelugeja (mõnel mudelil)
Varuosad ja remonditavus	Aku, adapter, kõvaketas, muutmälu, optiline ajam
Üldine teave	PDF-vormingus kasutusjuhend eellaaditud arvutisse

Korduma kippuvad küsimused - TravelMate 8571 ACER

Kuidas arvutit sisse lülitada?

Vajutage toitenuppu, mis asub klaviatuuri vasakus ülanurgas. Valgusindikaator kinnitab sisselülitamist.

Kuidas ühendada väline ekraan?

Ühendage monitori kaabel VGA-porti, mis asub vasakul küljel. Kasutage klahvikombinatsiooni Fn + F5, et lülitada kuva sisemise, välise või mõlema ekraani vahel.

Kuidas kasutada puuteplaati?

Puuteplaat on klaviatuuri all olev puutetundlik ala. Libistage sõrme kursori liigutamiseks. Vasak ja parem nupp töötavad nagu hiir. Saate puuteplaadi keelata spetsiaalse klahviga (puuteplaadi ikoon) klaviatuuri kohal.

Kuidas CD-d väljutada, kui arvuti on välja lülitatud?

Sisestage lahtivolditud kirjaklamber optilise ajami paremal küljel asuvasse hädaabiväljutusavasse, et sundida plaadi avamist.

Kuidas Bluetoothi aktiveerida?

Kasutage klahvikombinatsiooni Fn + F3 (Bluetoothi klahv) Bluetoothi sisse- või väljalülitamiseks. Veenduge, et Bluetooth-seade on sidumisrežiimis.

Mida teha, kui ekraan jääb mustaks?

Kontrollige esmalt, et arvuti on sisse lülitatud. Kui ekraan on must, kuid ventilaator töötab, vajutage klahvi või liigutage hiirt ekraani taasaktiveerimiseks. Kui midagi ei juhtu, hoidke toitenuppu 10 sekundit all, et sundida seiskamist, seejärel taaskäivitage.

Kuidas suurendada ekraani heledust?

Vajutage kombinatsiooni Fn + Parem nool heleduse suurendamiseks või Fn + Vasak nool selle vähendamiseks.

Kuidas teha varundus Acer Backup Managementiga?

Vajutage klaviatuuri kohal asuvat varundusklahvi (kettaikoon), et käivitada Acer Backup Managementi utiliit. Järgige kolmeetapilise varunduse tegemiseks ekraanil kuvatavaid juhiseid.

Kuidas akut vahetada?

Lülitage arvuti välja, ühendage lahti toiteadapter. Pöörake arvuti ümber, lükake vabastuslukku aku lukust vabastamiseks, seejärel tõstke aku üles. Sisestage uus aku, kuni see klõpsatusega kinnitub.

Kust leida täielikku kasutusjuhendit?

Täielik AcerSystem User Guide on arvutisse eellaaditud. Avage see, klõpsates Start > Kõik programmid > AcerSystem > AcerSystem User Guide. Saate juhendi PDF-vormingus alla laadida ka saidilt notice-facile.com.

KASUTUSJUHEND TravelMate 8571 ACER

© 2010 Köik öigused kaitstud.

TravelMate 8571/8531 seeria lühijuhend

Originaalväljaanne: 03/2010

TravelMate 8571/8531 seeria sülearvuti

Mudeli number: ____

Seerianumber: ____

Ostukuupäev:

Ostukoht: ____

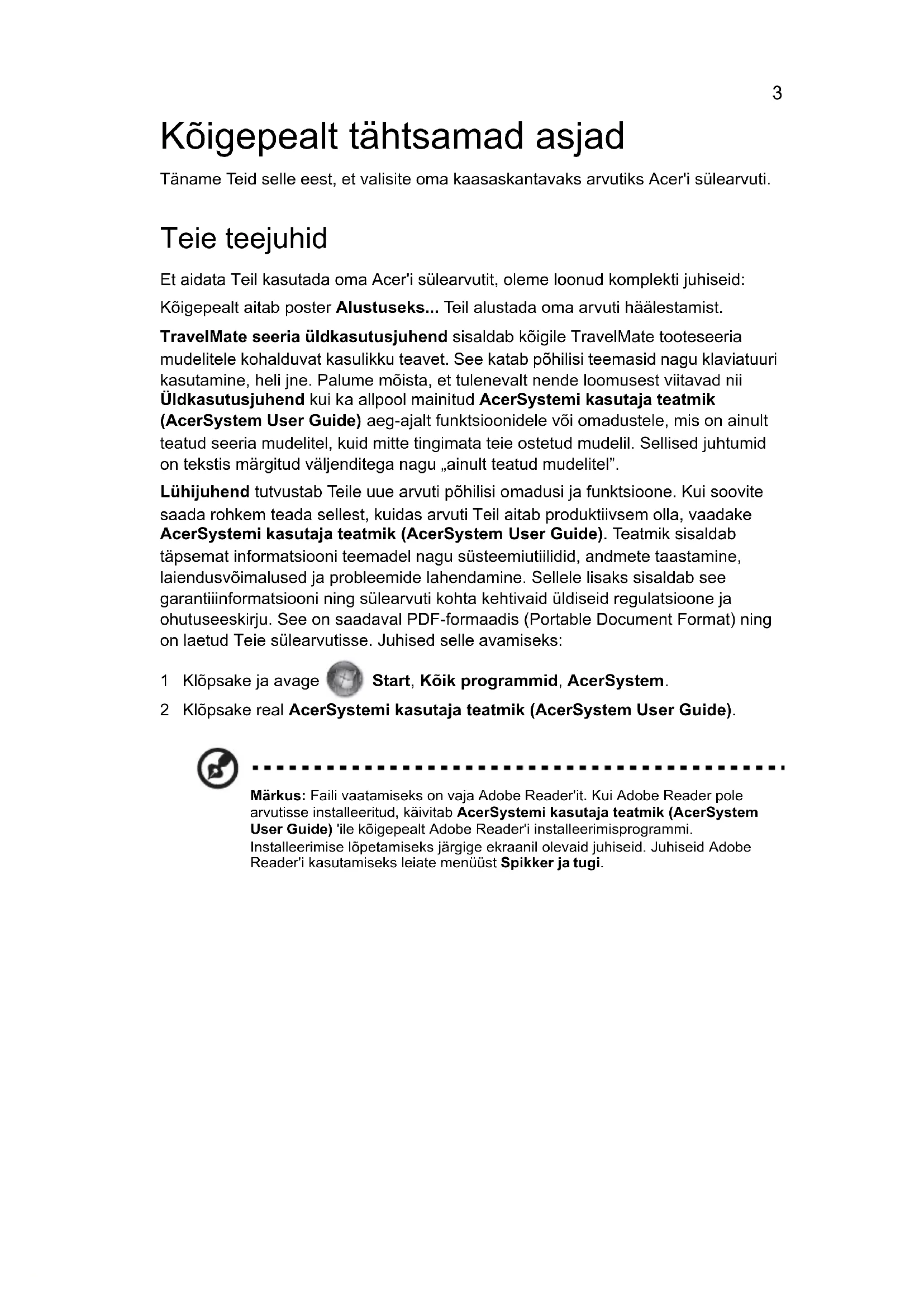

Kõigepealt tähtsamad asjad

Täname Teid selle eest, et valisite oma kaasaskantavaks arvutiks Acer'i sülearvuti.

Teie teejuhid

Et aidata Teil kasutada oma Acer'i sülearvutit, oleme loonud komplekti juhiseid:

Kõigepealt aitab poster Alustuseks... Teil alustada oma arvuti häälestamist.

TravelMate seeria üldkasutusjuhend sisaldab köigile TravelMate tooteseeria mudelitele kohalduvat kasulikku teavet. See katab põhilisi teemasid nagu klaviatuuri kasutamine, heli jne. Palume mõista, et tulenevalt nende loomusest viitavad nii Üldkasutusjuhend kui ka allpool mainitud AcerSystemi kasutaja teatmik (AcerSystem User Guide) aeg-ajalt funktsioonidele või omadustele, mis on ainult teatud seeria mudelitel, kuid mitte tingimata teie ostetud mudelil. Sellised juhtumid on tekstis märgitud väljenditega nagu „ainult teatud mudelitel”.

Lühijuhend tutvustab Teile uue arvuti põhilisi omadusi ja funktsioone. Kui soovite saada rohkem teada sellest, kuidas arvuti Teil aitab produktiivsem olla, vaadake AcerSystemi kasutaja teatmik (AcerSystem User Guide). Teatmik sisaldab täpsemat informatsiooni teemadel nagu süsteemiutilidid, andmete taastamine, laiendusvõimalused ja probleemide lahendamine. Sellele lisaks sisaldab see garantiiinformatsiooni ning sülearvuti kohta kehtivaid üldiseid regulatsioone ja ohutuseeskirju. See on saadaval PDF-formaadis (Portable Document Format) ning on laetud Teie sülearvutisse. Juhised selle avamiseks:

1 Klöpsake ja avage

Start, Köik programmid, AcerSystem.

2 Klöpsake real AcerSystemi kasutaja teatmik (AcerSystem User Guide).

Märkus: Faili vaatamiseks on vaja Adobe Reader'it. Kui Adobe Reader pole arvutisse installeeritud, käivitab AcerSystemi kasutaja teatmik (AcerSystem User Guide) 'ile köigepealt Adobe Reader'i installeerimisprogrammi. Installeerimise löpetamiseks järgige ekraanil olevaid juhiseid. Juhiseid Adobe Reader'i kasutamiseks leiate menüüst Spikker ja tugi.

Teie Acer sülearvuti ülevaade

Kui olete oma arvuti häälestanud postril Alustuseks... kujutatud viisil, lubage meil teile tutvustada teie uut Acer sülearvutit.

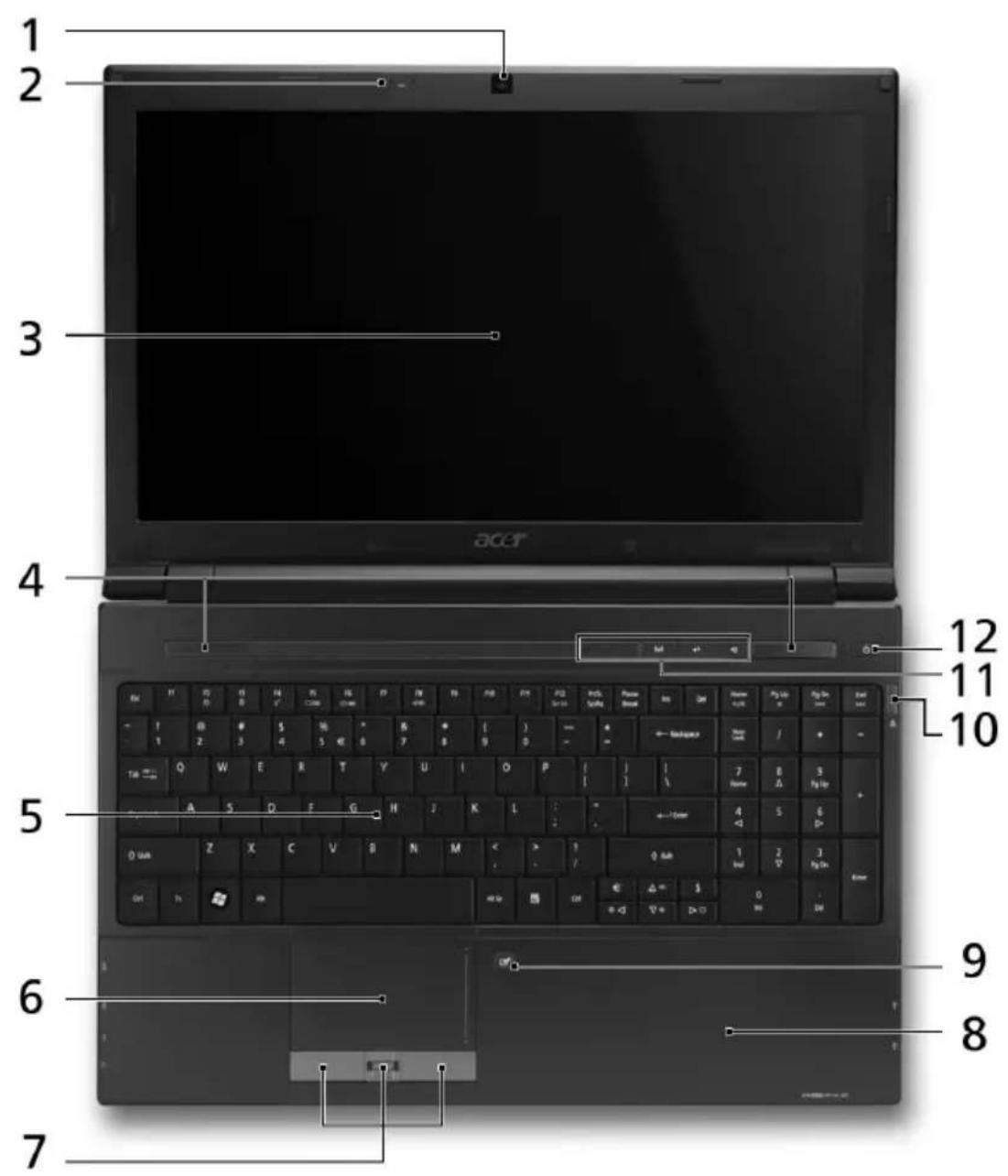

Pealtvaade

Ikoon Objekt Kirjeldus

1 Acer Crystal Eyeveebikaamera

Veebikaamera videosuhtluseks (ainult teatud mudelitel).

#	Ikoon Objekt	Kirjeldus
2 Mil	Sisseehitatud mikrofon heli salvestamiseks.
3 Kuvariekraan Teise nimega vedelkristallekraan (LCD), kuvab arvuti pilti (Mudelite konfiguratsioon võib erineda).
4 Kõlarid Vasak- ja parempoolne kõlar, toodavad stereoheli.
5 Klaviatuur Andmete sisestamiseks arvutisse.
6 Puuteplaat Puutetundlik osutusseadis, mis töötab arvutihiirena.
7 Klõpsunupud (vasak, keskmine* ja parem)	Vasak ja parem nupp funktsioneerivad vasaku ja parema hiirenupuna. *Keskmine nupp töötab Acer Bio-Protection sõrmejäljelugejena, mis toetab Acer FingerNav neljasuunalist juhtfunktsiooni (ainult teatud mudelitel).
8 Randmetugi Mugav toetusala, kuhu saate arvutit kasutades toetada oma käsi.
9 Pu	Jaadi lüliti Lülitab integreeritud puuteplaadi sisse või välja.
10 Väljutusnupp Vajutamisel väljutatakse optiline ketas draivist.
	Optilise ketta lugemise indikaator	Sütib, kui optiline seade on aktiivne
11 HDD Näitab kõvaketta aktiivsust.
[AAAXV]	Num Lock Sütib siis, kui numbrilukk aktiveeritakse.
[W733]	Caps Lock Sütib siis, kui suurtähelukk aktiveeritakse.
[HXX3]	Sideklahv	Lülitab WLAN-/3G-funktsioonid sisse/välja.
[DS3C]	Varuvõti	Käivitatakse Acer Backup Management andmete varundamiseks kolmes etapis.
	Acer'i PowerSmart- klahv	Lülitab arvuti energiasäästureiimile.
12 Voolunupp/- indikaator		Arvuti sisse- ja väljalülitamiseks./ Näitab arvuti olekut.

Kiirklahvid

Arvutil on enamiku seadete jaoks (nt ekraani heledus, heliväljund) olemas kiirklahvid ja klahvikombinatsioonid.

Kiirklahvide aktiveerimiseks vajutage ning hoidke enne teise kombinatsiooni kuuluva klahvi vajutamist all klahvi .

Kiirklahv Ikoon Funktsioon Kirjeldus

	+ <F2> Süs	andmed	Käivitab Süsteemi andmed süsteemiteabe kuvamiseks.
	+ <F3> Blue	Lülitab Bluetooth-funktsiooni sisse/välja (ainult teatud mudelitel).
	+ <F4> Un	Lülitab arvuti unereiimi.
	+ <F5> Ekraani valik Lülitab ekraanipildi kuvaekraanile,		välisele ekraanile (kui see on ühendatud) või mölemale.
	+ <F6> Tühi ekraan Lülitab ekraani tagantvalgustuse energia		säästmiseks välja. Tagasipöördumiseks vajutage suvalisele klahvile.
	+ <F8> Kõlariliūliti Lülitab kõlarid sisse või välja.
	+ <B>	Heledus üles	Suurendab ekraani heledust.
	+ <Z>	Heledus alla	Vähendab ekraani heledust.
	+ <Δ>	Helitugevus üles	Tõstab helitugevust.
	+ <Δ>	Helitugevus alla	Langetab helitugevust.

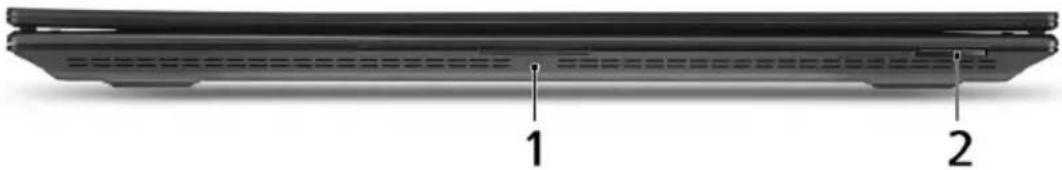

Suletud eestvaade

# Ikoon Objekt Kirjeldus

1 Aku Näitab arvuti aku olekut.

1. Laadimine: Kui akut laetakse, on tuli kollakat värvi.
2. Täielikult laetud: Kui arvuti on vooluvõrgus, on tuli sinist värvi.

2 Mitu-ühes kaardilugeja Võtab vastu Secure Digital (SD),

MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO) ja xD-Picture Card (xD) kaarte.

Märkus: Kaardi eemaldamiseks/paigaldamiseks vajutage sellele. Korraga saab töötada ainult üks kaart.

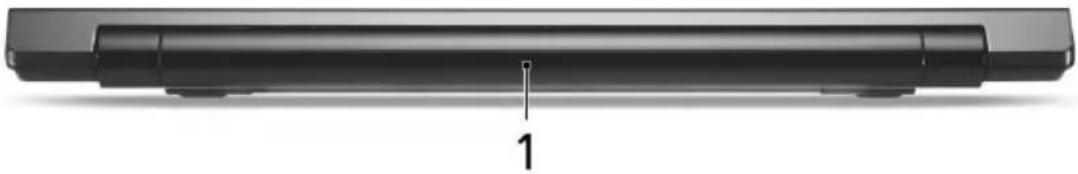

Tagantvaade

# Ikoon Objekt Kirjeldus

1 Akusektsioon Siin asuvad arvuti akud.

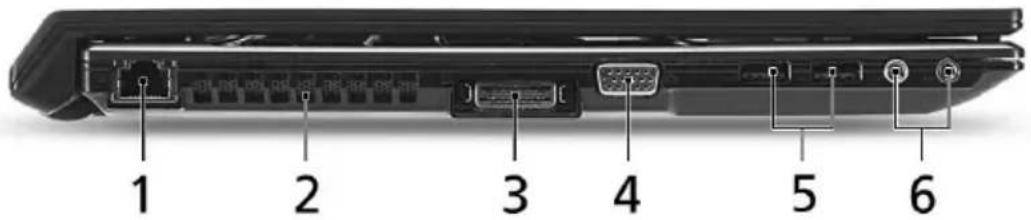

Vaade vasakult

Ikoon Objekt Kirjeldus

1 Etherneti (RJ-45) port Ethernet 10/100/1000-põhise võrguga ühendamiseks.
2 Ventilatsiooniavad Võimaldavad arvutil püsida jahedana ka pärast pikaajalist kasutamist.
3 Ace	asyPort IV konnektor	Ühendub Acer EasyPort IV-a.
4 Väljani (VGA)	port	Kuvaseadme (nt välise monitori või LCD-projektori) ühendamiseks.
5 USB 2.0 port USB 2.0 seadmete ühendamiseks		(nt USB-hiir või USB-kaamera).
6 Mikrofonipesa Võtab vastu sisendheli välisest mikrofonist.
	Kõrvaklappide/kõlarite/heliväljundi pistik	Heliväljundseadmete ühendamiseks (nt kõlarid, kõrvaklapid).

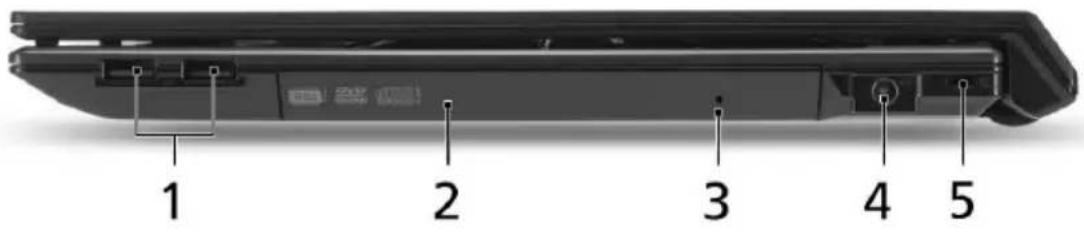

Vaade paremalt

# Ikoon Objekt Kirjeldus

1 USB 2.0 port USB 2.0 seadmete ühendamiseks (nt USB-hiir või USB-kaamera).

2 Optiline seade Sisemine optiline seade; loeb CD-sid või DVD-sid.

3 Hädaväljastusava Avab optilise seadme sahtli, kui arvuti on välja lülitatud. Märkus: Optilise seadme avamiseks siis, kui arvuti on välja lülitatud, lükake hädaväljastusavasse kirjaklamber.

4 Alalisvoolusisendi pistik Vahelduvvooluadapteri (toiteploki) ühendamiseks.

5 Kensington-luku pesa Kensington-tüüpi arvuti turvaluku ühendamiseks. Märkus: Vedage arvuti turvaluku kaabel ümber liikumatu objekti, näiteks laua või lukustatud sahtli käepideme. Lükake lukk avasse ning keerake luku sulgemiseks võtit. Saadaval on ka võtmeta mudelid.

# Ikoon Objekt Kirjeldus

1 Akusektsioon Siin asuvad arvuti akud.

2 Akulukk Lukustab aku kohale.

3 Mälusahtel Siin asub arvuti põhimälu.

4 Kövakettasektsioon Siin asub arvuti kövaketas (kinnitatud

kruvidega).

5 Ventilatsiooniavad ning jahutusventilaator Võimaldavad arvutil püsida jahedana ka pärast pikaajalist kasutamist.

Märkus: Ärge katke või blokeerige ventilaatori avasid.

6 Aku vabastamise riiv Vabastab aku, et seda saaks välja võtta.

7 Acer MediaBay Lukustab või avab Acer MediaBay seadme vabastusriiv (ainult teatud mudelitel).

Keskkond

- Temperatuur:

• Töötamiseks sobiv: 5°C kuni 35°C
- Sobimatu: -20^ kuni 65^

- Niiskus (mittekondenseeruv):

• Töötamiseks sobiv: 20% kuni 80%
- Sobimatu: 20% kuni 80%
