MANUALE UTENTE TravelMate 8571 ACER

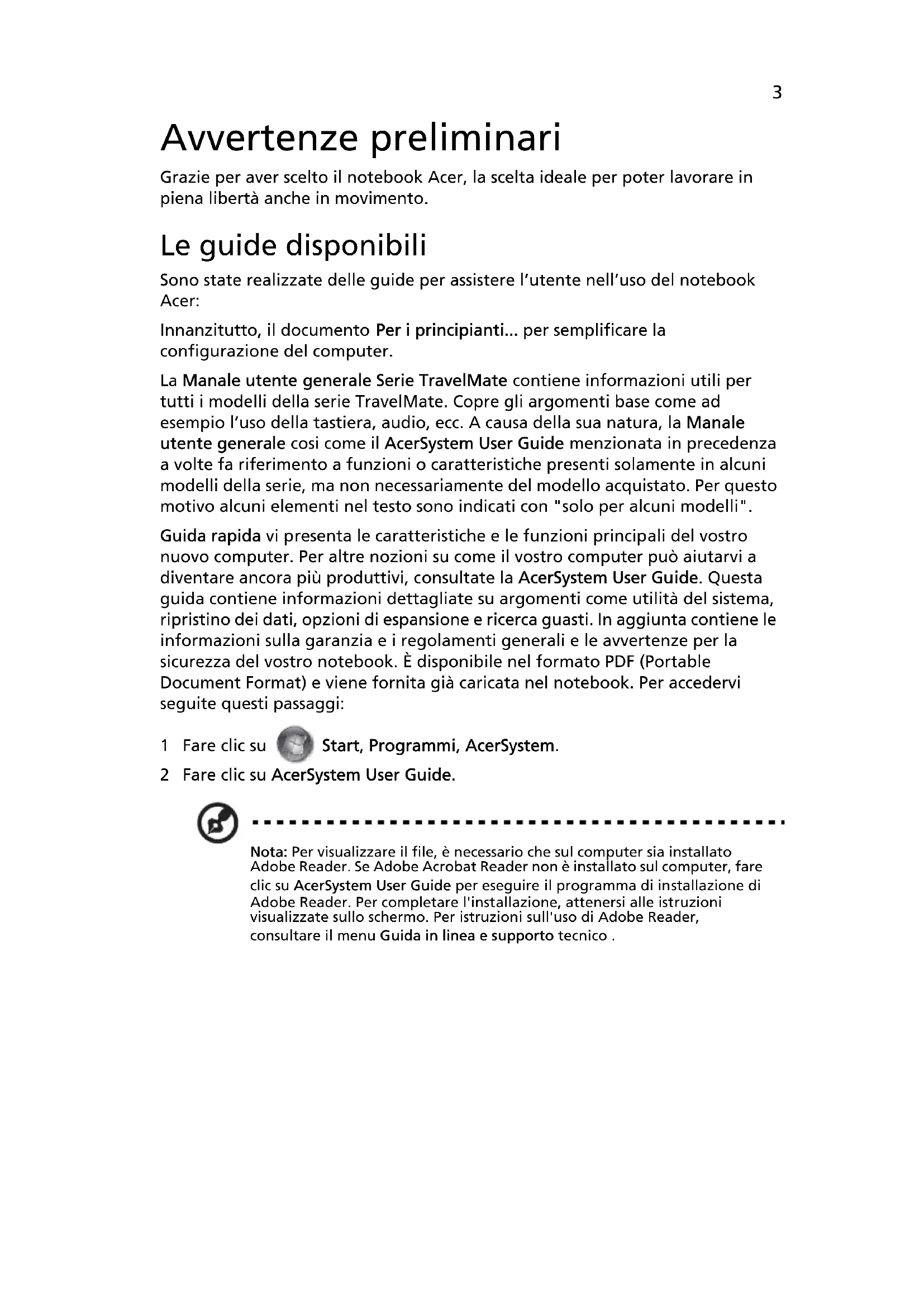

• Nichtbetrieb: 20% bis 80%Serie TravelMate 8571/8531 Guida rapidaNumero di modello: _______________________________ Numero di serie: ___________________________________ Data di acquisto: __________________________________ Luogo d'acquisto: __________________________________ © 2010 Tutti i diritti riservati. Guida rapida Serie TravelMate 8571/8531 Prima edizione: 03/2010 PC Notebook Serie TravelMate 8571/85313 Avvertenze preliminari Grazie per aver scelto il notebook Acer, la scelta ideale per poter lavorare in piena libertà anche in movimento. Le guide disponibili Sono state realizzate delle guide per assistere l’utente nell’uso del notebook Acer: Innanzitutto, il documento Per i principianti... per semplificare la configurazione del computer. La Manale utente generale Serie TravelMate contiene informazioni utili per tutti i modelli della serie TravelMate. Copre gli argomenti base come ad esempio l’uso della tastiera, audio, ecc. A causa della sua natura, la Manale utente generale cosi come il AcerSystem User Guide menzionata in precedenza a volte fa riferimento a funzioni o caratteristiche presenti solamente in alcuni modelli della serie, ma non necessariamente del modello acquistato. Per questo motivo alcuni elementi nel testo sono indicati con "solo per alcuni modelli". Guida rapida vi presenta le caratteristiche e le funzioni principali del vostro nuovo computer. Per altre nozioni su come il vostro computer può aiutarvi a diventare ancora più produttivi, consultate la AcerSystem User Guide. Questa guida contiene informazioni dettagliate su argomenti come utilità del sistema, ripristino dei dati, opzioni di espansione e ricerca guasti. In aggiunta contiene le informazioni sulla garanzia e i regolamenti generali e le avvertenze per la sicurezza del vostro notebook. È disponibile nel formato PDF (Portable Document Format) e viene fornita già caricata nel notebook. Per accedervi seguite questi passaggi: 1 Fare clic su Start, Programmi, AcerSystem. 2 Fare clic su AcerSystem User Guide. Nota: Per visualizzare il file, è necessario che sul computer sia installato Adobe Reader. Se Adobe Acrobat Reader non è installato sul computer, fare clic su AcerSystem User Guide per eseguire il programma di installazione di Adobe Reader. Per completare l'installazione, attenersi alle istruzioni visualizzate sullo schermo. Per istruzioni sull'uso di Adobe Reader, consultare il menu Guida in linea e supporto tecnico .4 Italiano Presentazione del notebook Acer Dopo aver configurato il computer come illustrato nel manifesto Per i principianti..., far riferimento alla presente documentazione per la presentazione del nuovo notebook Acer. Vista dall’alto # Icona Elemento Descrizione 1Webcam Acer Crystal Eye Web camera per la comunicazione video (solo per alcuni modelli).5 Italiano 2 Microfono Microfono interno per la registrazione di audio. 3 Display Grande display a cristalli liquidi (Liquid-Crystal Display; LCD), per una visualizzazione confortevole (La configurazione può variare in relazione al modello). 4 Altoparlanti Altoparlante sinistro e destro per la diffusione di audio in uscita. 5 Tastiera Per l’immissione di dati sul computer. 6 Touchpad Dispositivo di puntamento sensibile al tocco con funzioni simili a quelle di un comune mouse. 7 Tasti clic (sinistra, centrale* e destra) I tasti destra e sinistra hanno le stesse funzioni dei tasti destra e sinistra del mouse. *Il pulsante centrale ha la funzione di lettore di impronte digitali Acer Bio-Protection che supporta la funzione di cotrollo a 4 direzioni Acer FingerNav (solo per alcuni modelli). 8 Poggiapolsi Comoda area su cui poggiare i polsi durante l’utilizzo del computer. 9 Attivazione e disattivazione del touchpad Attiva e disattiva il touchpad interno. 10 Pulsante esplulsione Premere per espellere il disco ottico dall’unità. Indicatore accesso disco ottico Si accende quando il disco ottico è attivo. 11 HDD Si accende quando l'hard disk è attivo. Bloc Num Si illumina quando Bloc Num è attivato. (Caps Lock) Si illumina quando (Caps Lock) è attivato. Tasto comunicazioni Attiva/disattiva le funzioni WLAN/3G. Tasto Backup Avvia Acer Backup Management per eseguire il backup dei dati in tre semplici passi. Tasto Acer PowerSmart Per attivare la modalità di risparmio energetico. # Icona Elemento Descrizione6 Italiano Tasti di scelta rapida Il computer utilizza i tasti di scelta o le combinazioni di tasti per l’accesso a molti controlli del computer come luminosità dello schermo e uscita volume. Per attivare i tasti di scelta rapida, tenere premuto <Fn> e premere l'altro tasto della combinazione. 12 Pulsante/ indicatore accensione Accende/spegne il computer./ Indicano lo stato di accensione/alimentazione del computer. Tasti di scelta rapida Icona Funzione Descrizione <Fn> + <F2> Proprietà di sistema Avviare Proprietà di sistema per visualizzare le informazioni del sistema. <Fn> + <F3> Bluetooth Attiva o disattiva il Bluetooth (solo per alcuni modelli). <Fn> + <F4> Sospensione Attiva la modalità sospensione del computer. <Fn> + <F5> Passaggio da uno schermo all'altro Consente la commutazione in uscita display tra video del display o monitor esterno (se collegato) e entrambi. <Fn> + <F6> Avvio di screen saver Disattiva la retroilluminazione dello schermo per risparmiare energia. Premere un tasto qualsiasi per tornare allo stato precedente. <Fn> + <F8> Attivazione e disattivazione degli altoparlanti Attiva e disattiva gli altoparlanti. <Fn> + < > Aumento della luminosità Aumenta la luminosità dello schermo. <Fn> + < > Riduzione della luminosità Riduce la luminosità dello schermo. <Fn> + < > Aumento del volume Aumenta il volume. <Fn> + < > Riduzione del volume Riduce il volume. # Icona Elemento Descrizione7 Italiano Vista frontale in dettaglio Vista posteriore # Icona Elemento Descrizione 1 Batteria Indicano lo stato della batteria del computer.

1. In carica: Luce di colore giallo

quando la batteria è in ricarica.

2. Completamente carica: Luce di

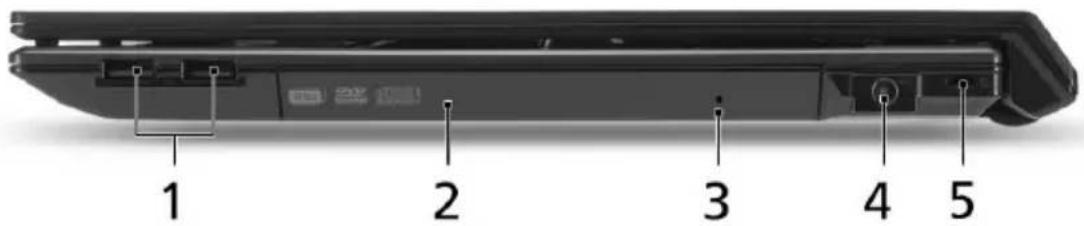

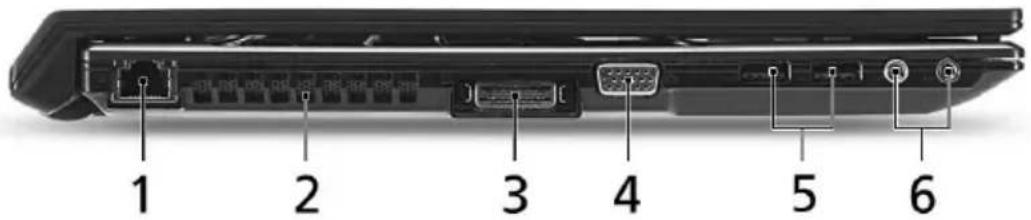

colore blu quando è nella modalità AC. 2 Lettore di schede multi-in-1 Supporta Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick Pro (MS PRO), e xD-Picture Card (xD). Nota: Premere per rimuovere/installare la scheda. è possibile utilizzare una sola scheda di memoria alla volta. # Icona Elemento Descrizione 1 Alloggiamento della batteria Contiene il modulo batterie del computer.8 Italiano Vista da sinistra # Icona Elemento Descrizione 1 Porta Ethernet (RJ-45) Effettua il collegamento a una rete con Ethernet 10/100/1000. 2 Aperture per la ventilazione Permettono il raffreddamento del computer, anche dopo un uso prolungato. 3 Connettore Acer EasyPort IV Connessioni a Acer EasyPort IV. 4 Porta display esterno (VGA) Effettua il collegamento a un dispositivo di visualizzazione (ad es., monitor esterno, proiettore LCD). 5 Porta USB 2.0 Effettua il collegamento ai dispositivi USB 2.0 (ad es., mouse USB, fotocamera USB). 6 Jack ingresso microfono Accetta ingressi proveniente da microfoni esterni. Jack auricolari/ altoparlante/ line-out Effettua il collegamento ai dispositivi audio line-out (ad es., altoparlanti, auricolari).9 Italiano Vista da destra # Icona Elemento Descrizione 1 Porta USB 2.0 Effettua il collegamento ai dispositivi USB 2.0 (ad es., mouse USB, fotocamera USB). 2 Lettore ottico Unità ottica interna, accetta CD o DVD. 3 Foro di espulsione di emergenza Espelle il vassoio del disco ottico se il computer è spento. Nota: Inserire la punta di un fermaglio nel foro di apertura di emergenza per espellere il vassoio dell’unità ottica quando il computer è spento. 4 Jack CC-in Per il collegamento all’adattatore CA. 5Slot blocco Kensington Per il collegamento al blocco di sicurezza dei computer Kensington- compatibili. Nota: Avvolgere un cavo di sicurezza per computer intorno ad un oggetto fisso, ad esempio un tavolo o la maniglia di un cassetto chiuso a chiave. Inserire la serratura nel foro e girare la chiave per fissare il blocco. Sono disponibili anche modelli senza chiave.10 Italiano Vista base # Icona Elemento Descrizione 1 Alloggiamento della batteria Contiene il modulo batterie del computer. 2 Blocco batteria Blocca la batteria al suo posto. 3 Vano per la memoria Contiene la memoria principale del computer. 4 Alloggiamento per il disco rigido Alloggia il disco rigido del computer (fissato con viti). 5 Aperture per la ventilazione e ventola di raffreddamento Permettono il raffreddamento del computer, anche dopo un uso prolungato. Nota: Non coprire e non ostruire l’apertura della ventola. 6 Gancio di rilascio della batteria Per togliere la batteria. 7 Chiusura a scatto Acer MediaBay Blocco e sblocco unità Acer MediaBay (solo per alcuni modelli).11 Italiano Condizioni operative

• Non di esercizio: Da -20°C a 65°C

• Umidità (senza condensa):
