MANUAL DE USUARIO TravelMate 8571 ACER

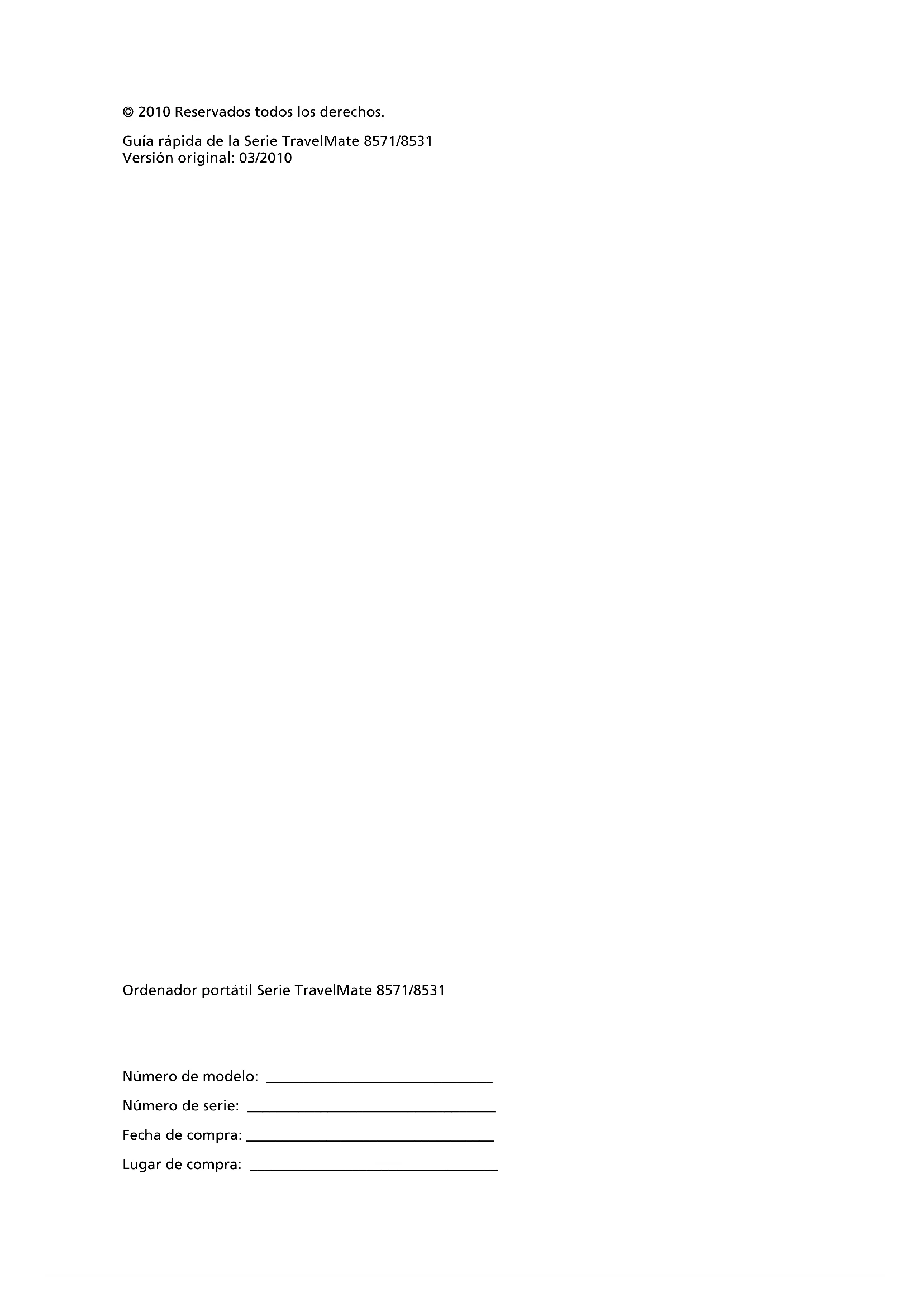

© 2010 Reservados todos los derechos.

Guía rápida de la Serie TravelMate 8571/8531

Versión original: 03/2010

Ordenador portátil Serie TravelMate 8571/8531

Número de modelo: ____

Fecha de compra: ____

Lugar de compra: ____

Primero lo más importante

Le agradecemos que haya elegido el ordenador portátil Acer para satisfacer sus necesidades de informática móvil.

Las guías

Para ayudarle a utilizar el ordenador portátil Acer, hemos elaborado un conjunto de guías:

En primer lugar, el póster Para principiantes... contiene información de ayuda para configurar el ordenador.

La Guía genérica del usuario de la serie TravelMate contiene información útil aplicable a todos los modelos de productos de la serie TravelMate. Contempla aspectos básicos como el uso del teclado, el audio, etc. No obstante, no se olvide que debido a su carácter, la Guía genérica del usuario además de la AcerSystem User Guide mencionada a continuación se referirá ocasionamente a las funciones o características incluídas sólo en ciertos modelos de la serie, pero no necesariamente al modelo que haya adquirido usted. Dichos ejemplos se marcará en el texto con indicaciones como "sólo en ciertos modelos".

La Guía rápida presenta las características y funciones básicas de su nuevo ordenador. Para obtener más información sobre cómo el ordenador puede ayudarle a ser más productivo, consulte la AcerSystem User Guide. Esa guía contiene información detallada sobre temas como utilidades del sistema, recuperación de datos, opciones de expansión y resolución de problemas. También contiene información sobre la garantía, así como reglamentos generales y avisos de seguridad para el ordenador portátil. Está disponible en formato PDF (Portable Document Format) y viene instalada en el ordenador portátil. Siga el procedimiento siguiente para acceder a la misma:

1 Haga clic en Inicio, Todos los programas, AcerSystem.

2 Haga clic en AcerSystem User Guide.

Nota: Para poder ver el archivo, debe tener instalado Adobe Reader. Si no lo tiene instalado, haga clic en AcerSystem User Guide para que se ejecute el programa de instalación de Adobe Reader. Siga las instrucciones en pantalla para completar la instalación. Para obtener información sobre cómo utilizar Adobe Reader, acceda al menú Ayuda y soporte técnico.

Un paseo por el ordenador portátil Acer

Una vez configurado el ordenador del modo indicado en el póster Para principiantes..., iniciaremos un paseo por su nuevo ordenador portátil Acer.

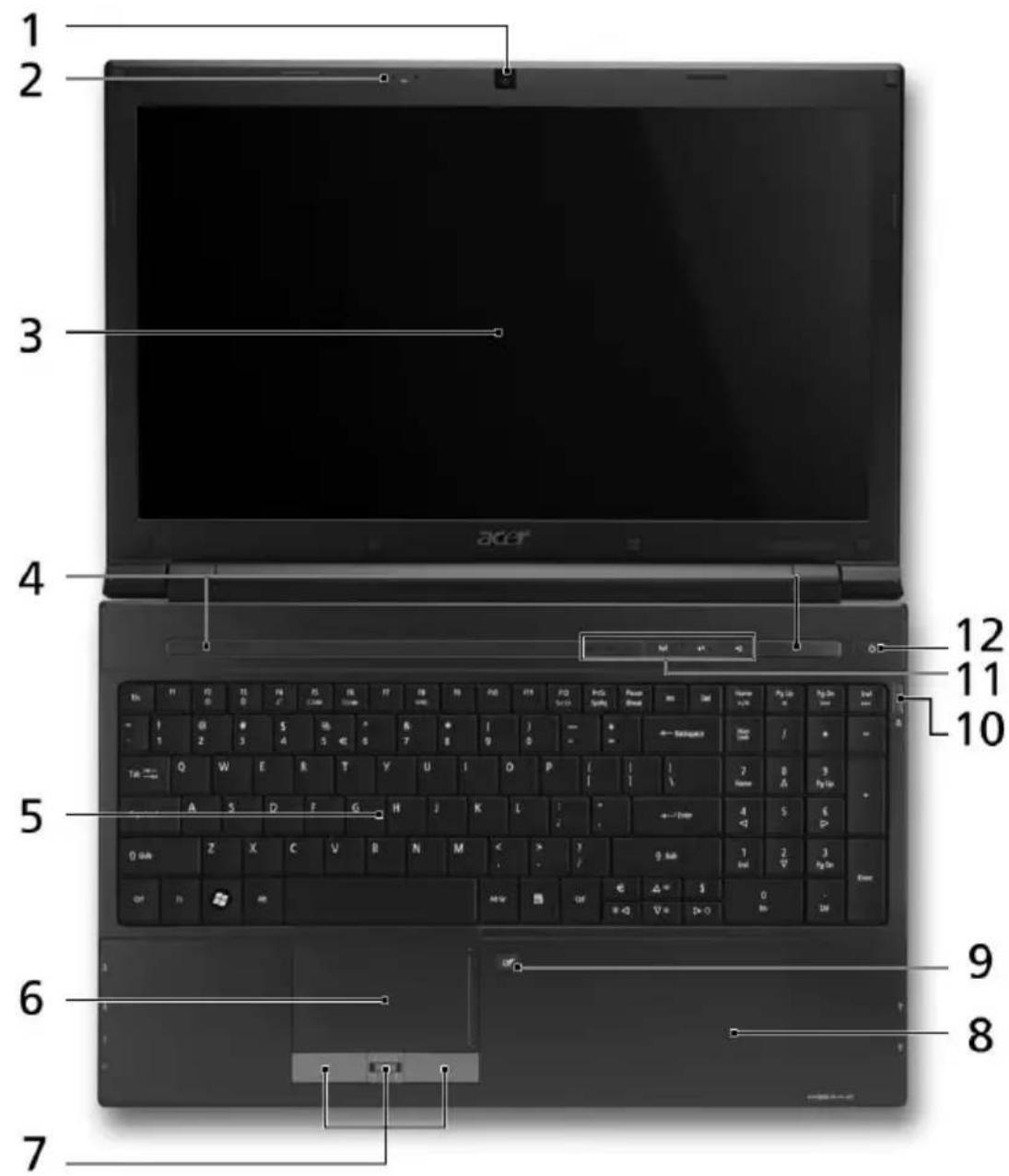

Vista superior

1 2 3 4 5 6 7 8 9 10 11 12 ACER

Icono Elemento Descripción

1	W e Acer Crystal Eye	CámarabWeb para comunicación de vídeo m (sólo en ciertos modelos).
# Icono Elemento Descripción
2 Micrófono Micrófono interno para la grabación de[3y83] sonido.
3 Pantalla También denominada pantalla de cristallíquido (Liquid-Crystal Display; LCD) es el dispositivo de salida visual del ordenador(La configuración puede variar según el modelo).
4 Altavoces Los altavoces izquierdo y derechoproporcionan una salida de audio.
5 Teclado Permite introducir datos en el ordenador.
6 Panel táctil Dispositivo señalador sensible al tacto confunciones parecidas a las del ratón del ordenador.
7 Botones de clic(izquierdo,central* yderecho)	Los botones izquierdo y derecho funcionancomo los botones izquierdo y derecho delratón. *El botón central se utiliza como ellector de huellas dactilares Acer Bio-Protectioncompatible con la función de control de4 direcciones Acer FingerNav(sólo en ciertos modelos).
8 Soporte para laspalmas	Área de soporte que permite reposarcómodamente las palmas de las manos cuandose utiliza el ordenador.
9 Panel táctil Activa o desactiva el panel táctil interno.
10 Botón Expulsar Expulsa el disco óptico de la unidad.
	Indicador deacceso del discoóptico	Se enciende cuando la unidad óptica estáactiva.
11 HDD (disco duro) Indica si la unidad de disco duro está activa.
	Bloq Núm Se enciende al activar el bloqueo del tecladounumérico.
	Bloq mayús Se enciende al activar el bloqueo demayúsculas.
	Tecla decomunicación	Activa/desactiva las funciones WLAN/3G
	Tecla de copia deseguridad	Inicia Acer Backup Management para realizaruna copia de seguridad de los datos en trespasos.
	Teclas deAcer PowerSmart	Activa el modo de ahorro de energía delordenador.

Icono Elemento Descripción

12 Indicador/botón de alimentación

Enciende o apaga el ordenador./ Proporciona información sobre el estado de energía del ordenador.

Teclas de acceso directo

El ordenador utiliza teclas de acceso directo o combinaciones de teclas para acceder a la mayoría de controles del ordenador como el brillo de la pantalla o la salida de volumen.

Para activar las teclas de acceso directo, mantenga pulsada la tecla y pulse la siguiente tecla de la combinación.

Tecla de acceso directo	Icono Función Descripción
	+ Propiedad [G8BG]	del sistema	Inicia Propiedad del sistema para visualizar información del sistema.
	+ Bluetooth	Activa/desactiva la función Bluetooth (sólo en ciertos modelos).
	+ Suspension [648V]	Pone el ordenador en modo de suspensión.
	+ Selector de	pantalla	Cambia la salida entre la pantalla y el monitor externo (si está conectado) o ambos.
	+ Pantalla en	blanco	Apaga la luz de fondo de la pantalla para ahorrar energía. Pulse cualquier tecla para encenderla.
	+ Alternar [SH08]	altavoces	Activa o desactiva los altavoces.
	+ <	Aumentar brillo	Aumenta el brillo de la pantalla.
	+ < [Y5HS]	Disminuir brillo	Disminuye el brillo de la pantalla.
	+ <	Subir el volumen	Sube el volumen.
	+ <	Bajar el volumen	Baja el volumen.

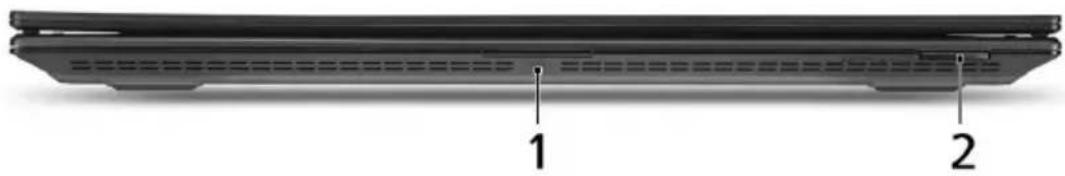

Primer plano de la vista frontal

# Icono Elemento Descripción

1 Batería Proporciona información sobre el

estado de la batería.

1. Carga: La luz se vuelve ámbar cuando se carga de la batería.
2. Carga completa: La luz se vuelve azul en modo de CA.

2 Lector de varias

tarjetas en 1

Compatible con Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO) y xD-Picture Card (xD).

Nota: Presionar para extraer/instalar la tarjeta. Sólo puede funcionar una tarjeta en un momento dado.

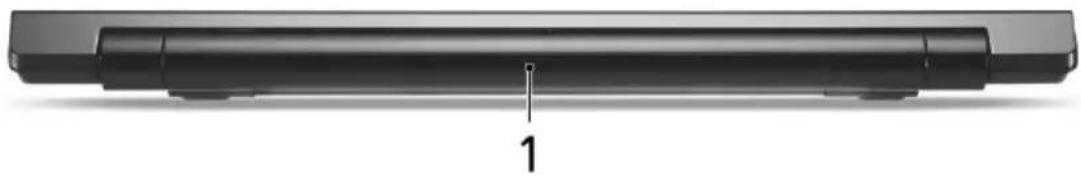

Vista trasera

# Icono Elemento Descripción

1 Compartimento

de la batería

Contiene la batería del ordenador.

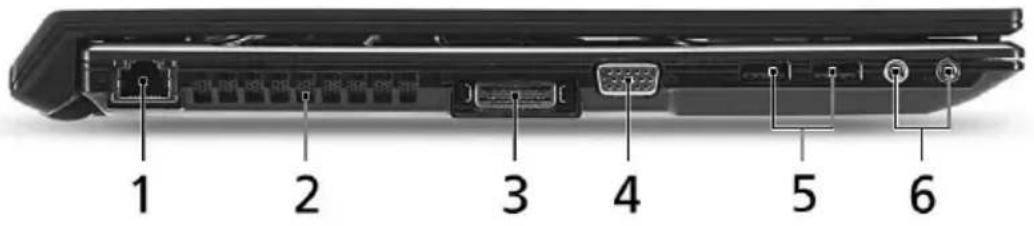

Vista izquierda

1 2 3 4 5 6

Icono Elemento Descripción

1 Puerto Ethernet (RJ-45)		Conexión para una red basada en Ethernet 10/100/1000.
2 Ranuras de ventilación		Mantienen baja la temperatura del ordenador, incluso tras un uso prolongado.
3 Corpor	Acer EasyPort IV	Conexión a Acer EasyPort IV.
4 Puerto para pantalla	externa (VGA)	Conexión para pantallas (p.ej., monitor externo o proyector LCD).
5 Puerto USB 2.0 Conexión para dispositivos USB 2.0		(p.ej., ratón USB o cámara USB).
6 Conector de entrada	para micrófono	Permite la entrada de audio de micrófonos externos.
	Conector de salida/ auricular/altavoz	Conexión para dispositivos de salida de audio (p.ej., altavoces, auriculares, etc.).

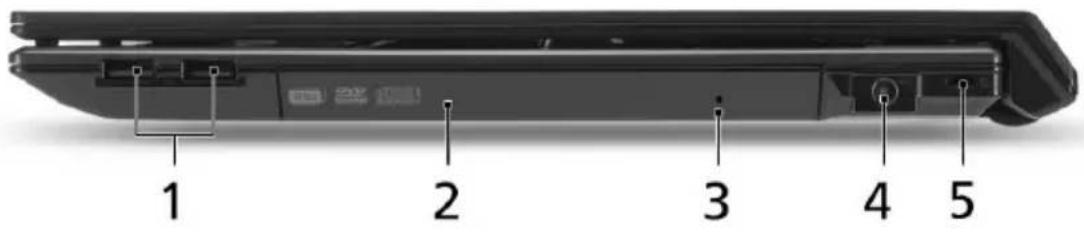

Vista derecha

1 2 3 4 5

# Icono Elemento Descripción

1 Puerto USB 2.0 Conexión para dispositivos USB 2.0 (por ejemplo: ratón USB, cámara USB).

2 Unidad óptica Dispositivo óptico interno; acepta CDs y DVDs.

3 Orificio de expulsión de emergencia Expulsa la bandeja de la unidad óptica cuando el ordenador está apagado. Nota: Introduzca un clip sujetapapeles en el orificio de expulsión para expulsar la bandeja de la unidad óptica cuando el ordenador esté apagado. 4 Conector de entrada de CC Conexión para un adaptador de CA.

5 Ranura de bloqueo Kensington Conexión para el bloqueo de seguridad de un ordenador compatible con Kensington. Nota: Coloque un cable de seguridad para ordenadores alrededor de un objeto fijo como una mesa o el tirador de un cajón cerrado con llave. Introduzca el candado en la ranura y gire la llave. También hay modelos sin llave.

Icono Elemento Descripción

1 Compartimento de la batería[440X]	Contiene la batería del ordenador.
2 Seguro de la batería Traba la batería.[X248]
3 Compartimento de la memoria[097D]	Contiene la memoria principal de ordenador.
4 Compartimento del disco duro	Contiene el disco duro del ordenador (fijado con tornillos).
5 Ranuras de ventilación y ventilador de refrigeración	Mantienen baja la temperatura del ordenador, incluso tras un uso prolongado.Nota: No cubra ni obstruya la apertura del ventilador.
6 Dispositivo de bloqueo para desbloquear la batería	Desbloquea la batería para que se pueda extraer.
7 Lengüeta para extracción, Acer MediaBay[XW60]	Dispositivo de bloqueo y desbloqueo, Acer MediaBay (sólo en ciertos modelos).

Medio ambiente

- Temperatura:

• Encendido: Entre 5°C y 35°C
• Apagado: Entre -20°C y 65°C

- Humedad (sin condensación):

• Encendido: Entre 20% y 80%
- Apagado: Entre 20% y 80%

Notificacion Regulatoria Adicional

[Argentina]

El portatil Acer viene con los modulos de telecomunicaciones aprobados ya incorporados para su conexión a la red. El numero de modelo y numero de homologacion específico para estos modelos se refieren a continuacion.

[Modem]

Modelo: RD02-D330 CNC 54-4512
Modelo: Delphi_D40 CNC 53-4581
Modelo: Delphi_D40 (AM5) CNC 54-5681

[Bluetooth]

Modelo: BCM92045NMD CNC 16-4062

[802.11AGN]

Modelo: 4965AGN CNC C-5421
Modelo: BCM94321MC CNC C-5225
Modelo: 512AN_MMW CNC C-6399
Modelo: 533AN_MMW CNC C-6385

[802.11ABG]

Modelo: 4965AG_CNC C-5424
Modelo: WM3945ABG CNC C-4531
Modelo: AR5BXB6 CNC C-4340

[802.11BG]

Modelo: BCM94311MCG CNC C-4250
Modelo: AR5BXB63 CNC C-5448
Modelo: BCM94312MCG CNC C-5871

[Brasil] Noticia adicional de regulamento Anatel

Número de Modelo: ____

Data de Compra: ____
