PANDUAN PENGGUNA TravelMate 8571 ACER

• 操作时： 20% 至 80%Seri TravelMate 8571/8531 Panduan cepatNomor model: _____________________________________ Nomor seri: _______________________________________ Tanggal pembelian: ________________________________ Alamat pembelian: ________________________________ © 2010 Hak Cipta Dilindungi Undang-Undang. Panduan Cepat Seri TravelMate 8571/8531 Edisi Pertama: 03/2010 PC Notebook Seri TravelMate 8571/85313 Informasi penting Terima kasih telah memilih notebook Acer untuk memenuhi kebutuhan Anda atas komputer mobile. Panduan Anda Untuk membantu Anda menggunakan notebook Acer, kami menyediakan kumpulan panduan sebagai berikut: Pertama-tama, brosur Untuk Pemula... akan membantu Anda mempersiapkan konfigurasi komputer. Buku Panduan Pengguna Generik Seri TravelMate berisi informasi berguna yang berlaku untuk semua model dalam seri produk TravelMate. Panduan ini mencakup topik-topik dasar seperti menggunakan keyboard dan, audio, dsb. Mohon dimengerti bahwa karena sifatnya, baik Panduan Pengguna Generik maupun AcerSystem User Guide yang disebutkan di bawah ini kadang-kadang mengacu pada fungsi-fungsi atau fitur-fitur yang hanya terdapat dalam model- model tertentu dalam seri ini, tetapi tidak terdapat dalam model yang telah Anda beli. Dalam panduan ini, kasus-kasus seperti itu ditandai dengan kalimat seperti "hanya untuk model-model tertentu". Panduan cepat akan menjelaskan fitur dan fungsi dasar komputer baru Anda. Untuk informasi lebih lanjut tentang cara komputer ini membantu Anda agar lebih produktif, lihat AcerSystem User Guide. Buku Petunjuk ini berisi informasi rinci tentang topik, seperti utilitas sistem, pemulihan data, berbagai pilihan, dan cara mengatasi masalah. Buku Petunjuk ini juga berisi informasi jaminan serta peraturan umum dan informasi keselamatan untuk notebook Anda. Tersedia dalam PDF (Portable Document Format) dan diberikan sebagai kelengkapan notebook Anda. Ikuti langkah-langkah berikut ini untuk mengaksesnya: 1 Klik Start, All Programs, AcerSystem. 2 Klik AcerSystem User Guide. Catatan: Adobe Reader diperlukan untuk melihat file tersebut. Jika Adobe Reader belum diinstal dalam komputer Anda, klik AcerSystem User Guide untuk terlebih dulu menjalankan program konfigurasi Adobe Reader. Untuk menyelesaikan penginstalan, ikuti petunjuk pada layar. Untuk petunjuk tentang cara menggunakan Adobe Reader, akses menu Help dan Support.4 Bahasa Indonesia Tur Acer notebook Anda Setelah mempersiapkan komputer seperti pada gambar dalam brosur Untuk Pemula... poster, kami akan menjelaskan tentang Acer notebook Anda yang baru. Pandangan atas # Ikon Item Penjelasan 1Webcam Acer Crystal Eye Webcam untuk komunikasi video (hanya untuk model-model tertentu).5 Bahasa Indonesia 2 Mikrofon Mikrofon internal untuk perekaman suara. 3 Layar tampilan Disebut juga sebagai LCD (Liquid-Crystal Display), akan menampilkan output komputer (Konfigurasi mungkin berbeda tergantung model). 4 Speakers Pengeras suara kiri dan kanan menghadirkan keluaran audio stereo. 5 Keyboard Untuk memasukkan data ke komputer Anda. 6 Tombol sentuh Perangkat penunjuk yang peka terhadap sentuhan ini berfungsi seperti mouse komputer. 7 Tombol klik (kiri, tengah* dan kanan) Fungsi tombol kiri dan kanan sama seperti tombol kiri dan kanan pada mouse. *Tombol tengah berfungsi sebagai pembaca sidik jari Acer Bio-Protection yang mendukung fungsi kontrol 4 arah Acer FingerNav (hanya untuk model-model tertentu). 8 Tempat tangan Tempat nyaman untuk meletakkan tangan Anda sewaktu menggunakan komputer. 9 Tombol panel sentuh Mengaktifkan dan menonaktifkan panel sentuh internal. 10 Tombol eject Tekan untuk mengeluarkan disk optik dari drive. Indikator akses disket optik Menyala saat drive optik aktif. 11 HDD Menunjukkan bila drive hard disk aktif. Num Lock Menyala bila Num Lock diaktifkan. Caps Lock Menyala bila Caps Lock diaktifkan. Tombol komunikasi Mengaktifkan/menonaktifkan fungsi WLAN/3G. Kunci cadangan Menjalankan Acer Backup Management untuk tiga langkah pembuatan data cadangan. Tombol Acer PowerSmart Memasukkan komputer Anda ke mode hemat daya. # Ikon Item Penjelasan6 Bahasa Indonesia Tombol pintas Komputer menggunakan tombol pintas atau kombinasi tombol untuk mengakses sebagian besar kontrol komputer, misalnya kecerahan layar dan output volume suara. Untuk mengaktifkan tombol pintas, tekan terus tombol <Fn> sebelum menekan tombol lain pada kombinasi tombol pintas. 12 Tombol/ indikator daya Menghidupkan dan mematikan komputer./ Menunjukkan status daya komputer. Tombol pintas Ikon Fungsi Penjelasan <Fn> + <F2> Properti sistem Menjalankan Properti Sistem untuk menampilkan informasi sistem. <Fn> + <F3> Bluetooth Mengaktifkan/menonaktifkan fungsi Bluetooth (hanya untuk model-model tertentu). <Fn> + <F4> Sleep Mengaktifkan komputer dalam mode Sleep. <Fn> + <F5> Tombol tampilan Mengalihkan output tampilan antara layar tampilan, monitor eksternal (jika dipasang), dan keduanya. <Fn> + <F6> Layar kosong Menonaktifkan cahaya latar layar tampilan untuk menghemat daya. Tekan tombol apa saja untuk kembali. <Fn> + <F8> Tombol speaker Mengaktifkan dan menonaktifkan speaker. <Fn> + < > Kecerahan meningkat Meningkatkan kecerahan layar. <Fn> + < > Kecerahan berkurang Mengurangi kecerahan layar. <Fn> + < > Menaikkan volume Naikkan volume. <Fn> + < > Menurunkan volume Turunkan volume. # Ikon Item Penjelasan7 Bahasa Indonesia Tampilan depan (tertutup) Tampilan belakang # Ikon Item Penjelasan 1 Baterai Menunjukkan status baterai komputer.

1. Mengisi daya: Lampu akan menyala

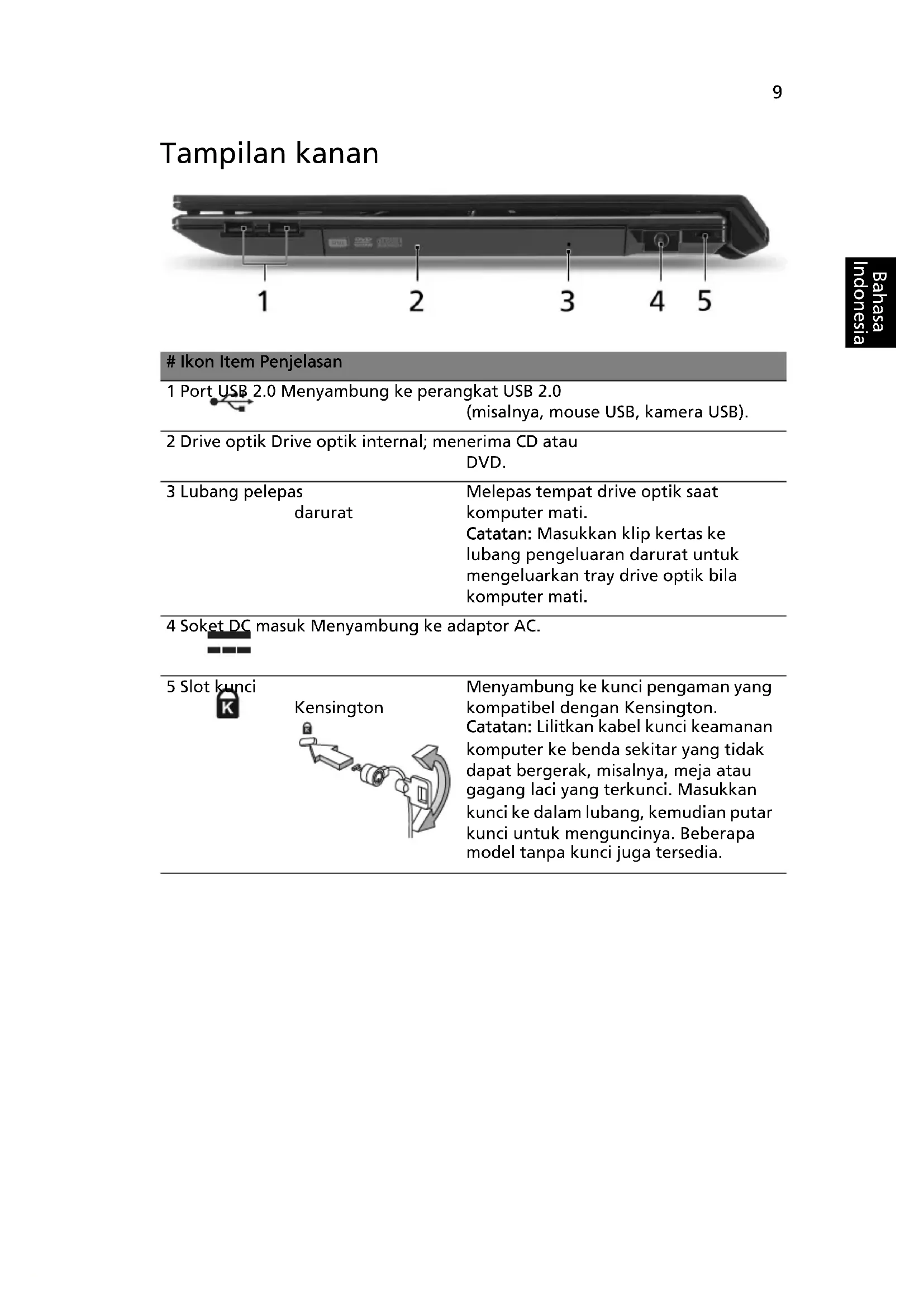

biru bila dalam mode AC. 2 Pembaca kartu Multi-in-1 Menerima Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick Pro (MS PRO), xD-Picture Card (xD). Catatan: Tekan untuk melepas/ memasang kartu. Hanya satu kartu yang bisa beroperasi saat Anda menggunakannya. # Ikon Item Penjelasan 1 Tempat baterai Untuk memasang unit baterai komputer.8 Bahasa Indonesia Tampilan kiri # Ikon Item Penjelasan 1 Port Ethernet (RJ-45) Tersambung ke jaringan berbasis Ethernet 10/100/1000. 2 Slot ventilasi Membuat komputer tetap dingin, sekalipun digunakan pada waktu yang lama. 3 Konektor Acer EasyPort IV Menghubungkan ke Acer EasyPort IV. 4 Port layar ekternal (VGA) Menghubungkan perangkat tampilan (mis., monitor eksternal, proyektor LCD). 5 Port USB 2.0 Menyambung ke perangkat USB 2.0 (misalnya, mouse USB, kamera USB). 6 Soket masuk mikrofon Menerima input dari mikrofon eksternal. Jack headphones/ pengeras suara/ line-out Menyambung ke perangkat sambungan keluar audio (misalnya, speaker, headphone).9 Bahasa Indonesia Tampilan kanan # Ikon Item Penjelasan 1 Port USB 2.0 Menyambung ke perangkat USB 2.0 (misalnya, mouse USB, kamera USB). 2 Drive optik Drive optik internal; menerima CD atau DVD. 3 Lubang pelepas darurat Melepas tempat drive optik saat komputer mati. Catatan: Masukkan klip kertas ke lubang pengeluaran darurat untuk mengeluarkan tray drive optik bila komputer mati. 4 Soket DC masuk Menyambung ke adaptor AC. 5 Slot kunci Kensington Menyambung ke kunci pengaman yang kompatibel dengan Kensington. Catatan: Lilitkan kabel kunci keamanan komputer ke benda sekitar yang tidak dapat bergerak, misalnya, meja atau gagang laci yang terkunci. Masukkan kunci ke dalam lubang, kemudian putar kunci untuk menguncinya. Beberapa model tanpa kunci juga tersedia.10 Bahasa Indonesia Tampilan bawah # Ikon Item Penjelasan 1 Tempat baterai Untuk memasang unit baterai komputer. 2 Pengunci baterai Mengunci baterai pada tempatnya. 3 Tempat memori Untuk memasang memori utama komputer. 4 Bay hard disk Untuk memasang hard disk komputer (dipasang dengan sekrup). 5 Lubang ventilasi dan kipas pendingin Membuat komputer tetap dingin, sekalipun digunakan pada waktu yang lama. Catatan: Jangan tutupi atau halangi celah kipas. 6 Kait pelepas baterai Untuk melepas baterai agar dapat dikeluarkan. 7 Pengait pelepas Acer MediaBay Mengunci atau membuka penguncian perangkat Acer MediaBay (hanya untuk model-model tertentu).11 Bahasa Indonesia Lingkungan

• Beroperasi: 5°C hingga 35°C

• Tidak beroperasi: -20°C hingga 65°C
