Produkttyp	Bärbar dator
Märke	Acer
Modell	TravelMate 8571
Processor	Intel Core 2 Duo (upp till 2,53 GHz)
RAM-minne	4 GB DDR2 (utbyggbart)
Hårddisk	320 GB SATA (5400 rpm)
Skärm	15,6 tum HD (1366 x 768 pixlar)
Vikt	2,8 kg
Mått (L x B x H)	380 x 260 x 30 mm
Strömförsörjning	Nätadapter 65 W
Batteri	Litiumjon 6 celler (48 Wh)
Operativsystem	Windows 7 Professional
Anslutningar	Gigabit Ethernet, WiFi 802.11 b/g/n, Bluetooth 2.1
Portar	3 x USB 2.0, 1 x VGA, 1 x HDMI, 1 x RJ-45, mikrofon/hörlursuttag
Webbkamera	Acer Crystal Eye (0,3 megapixlar)
Optisk enhet	DVD±RW
Huvudfunktioner	Kontorsarbete, internetanvändning, multimedia
Underhåll och rengöring	Rengör med en mjuk, luddfri trasa. Undvik vätska.
Säkerhet	Kensington-låsplats, fingeravtrycksläsare Acer Bio-Protection (på vissa modeller)
Reservdelar och reparerbarhet	Batteri, nätadapter, hårddisk, RAM-minne, optisk enhet
Allmän information	Användarhandbok i PDF-format förinstallerad på datorn

Vanliga frågor - TravelMate 8571 ACER

Hur startar jag datorn?

Tryck på strömknappen som sitter uppe till vänster på tangentbordet. En lampa indikerar att datorn är på.

Hur ansluter jag en extern skärm?

Anslut monitorkabeln till VGA-porten på vänster sida. Använd tangentkombinationen Fn + F5 för att växla mellan intern skärm, extern skärm eller båda.

Hur använder jag pekplattan?

Pekplattan är ett tryckkänsligt område under tangentbordet. För ett finger för att flytta markören. Vänster- och högerknapparna fungerar som en mus. Du kan stänga av pekplattan med dedikerad tangent (pekplatteikon) ovanför tangentbordet.

Hur matar jag ut en CD om datorn är avstängd?

Sätt in ett utvikt gem i nödutmatningshålet på höger sida av den optiska enheten för att tvinga ut luckan.

Hur aktiverar jag Bluetooth?

Använd tangentkombinationen Fn + F3 (Bluetooth-tangent) för att aktivera eller inaktivera Bluetooth. Se till att Bluetooth-enheten är i ihopparningsläge.

Vad gör jag om skärmen förblir svart?

Kontrollera först att datorn är på. Om skärmen är svart men fläkten snurrar, tryck på en tangent eller flytta musen för att återaktivera skärmen. Om inget händer, håll in strömknappen i 10 sekunder för att tvinga avstängning och starta sedan om.

Hur ökar jag skärmens ljusstyrka?

Tryck på kombinationen Fn + Högerpil för att öka ljusstyrkan, eller Fn + Vänsterpil för att minska den.

Hur säkerhetskopierar jag data med Acer Backup Management?

Tryck på säkerhetskopieringsknappen (disksymbol) ovanför tangentbordet för att starta Acer Backup Management. Följ instruktionerna på skärmen för att utföra en säkerhetskopiering i tre steg.

Hur byter jag batteri?

Stäng av datorn och koppla bort nätadaptern. Vänd på datorn, skjut frigöringsspärren för att låsa upp batteriet, och lyft sedan bort det. Sätt i det nya batteriet tills det klickar på plats.

Var hittar jag den fullständiga användarhandboken?

Den fullständiga handboken AcerSystem User Guide är förinstallerad på datorn. Öppna den genom att klicka på Start > Alla program > AcerSystem > AcerSystem User Guide. Du kan också ladda ner manualen i PDF-format från notice-facile.com.

BRUKSANVISNING TravelMate 8571 ACER

stasjonen när datamaskinen er av.

© 2010 Med ensamrätt.

TravelMate 8571/8531-serien - Snabbguide

Ursprunglig utgåva: 03/2010

TravelMate 8571/8531-serien – bärbar PC-dator

Modellnummer: ____

Serienummer: ____

Inköpsdatum: ____

Inköpssställe:

Välkommen!

Vi vill tacka för att du har valt en bärbar Acer-dator som kommer att uppfylla dina krav på bärbar datorbehandling.

Dina handböcker

Vi har tagit fram en uppsättning guider som hjälp vid användning av din bärbara Acer-dator:

Till att börja med finns instruktionsfoldern Börja med att läsa detta... som hjälper dig komma igång med installationen av datorn.

Den TravelMate-serien Allmän användarguide innehåller användbar information som gäller alla modeller i TravelMate-produktserien. Den omfattar grundläggande ämnen som användning av tangentbordet, ljud, osv. Var medveten om att Allmän användarguide samt AcerSystem User Guide som nämns nedan till följd av sin natur då och då hänvisar till funktioner som bara finns i vissa av seriens modeller men inte nödvändigtvis i den modell som du har köpt. Sådana exempel markeras i texten med fraser som "endast för vissa modeller".

I den Snabbguide presenteras de grundläggande funktionerna i din nya dator. Mer information om hur datorn kan hjälpa dig att bli mer produktiv finns i AcerSystem User Guide. Denna handbok innehåller detaljerad information om ämnen som systemverktyg, dataåterhämtning, expansionsalternativ och felsökning. Dessutom innehåller den garantiinformation och allmänna regler, samt säkerhetsnoteringar om din bärbara dator. Den är tillgänglig i Portable Document Format (PDF) och levereras förinstallerad i den bärbara datorn. Följ dessa steg för att få tillgång till den:

1 Välj Start, Alla program, AcerSystem.

2 Dubbelklicka på AcerSystem User Guide.

Obs: Du måste ha Adobe Reader installerat för att kunna visa filen. Om Adobe Reader inte är installerat på datorn kommer det att installeras när du dubbelklickar på AcerSystem User Guide. Utför installationen genom att följa instruktionerna på bildskärmen. Instruktioner för hur du använder Adobe Reader finns på menyn Hjälp och Support.

När du har installerat datorn enligt illustration på instruktionsfolder Börja med att läsa detta... vill vi beskriva din nya bärbara Acer-dator.

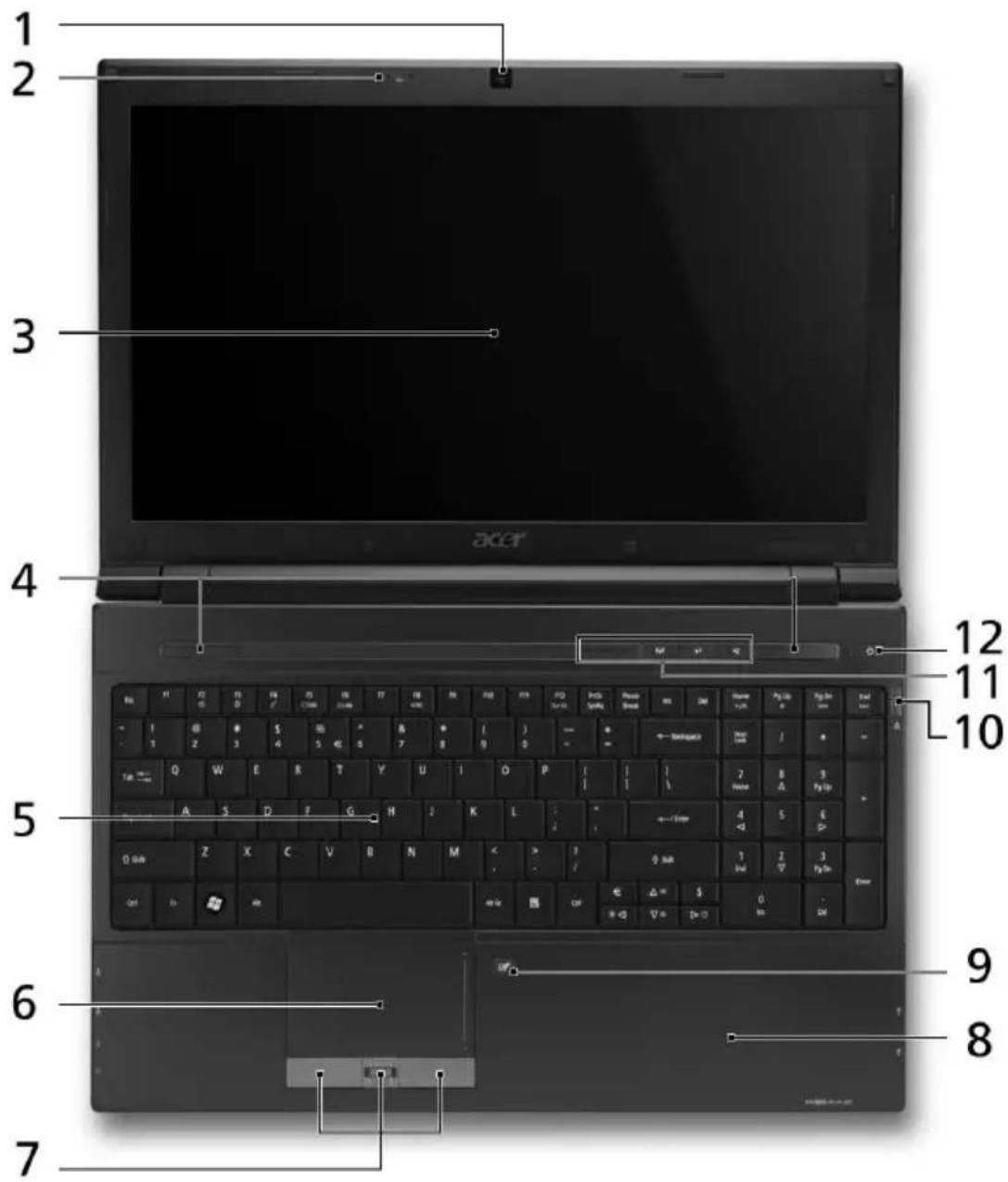

Vy ovanifrån

Ikon Detalj Beskrivning

1 Acer Crystal Eye- webbkamera

Webbkamera för videokommunikation (endast för vissa modeller).

# Ikon Detalj	Beskrivning
2 Mikrofon Inbyggd mikrofon för ljudinspelning.
3 Bildskärm Kallas även Liquid-Crystal Display (LCD), visar utdata från datorn (Konfigurationen kan variera med olika modeller).
4 Högtalare Vänster och höger högtalare som ger stereoljud.
5 Tangentbord Används för att mata in data i datorn.
6 Pekplatta Pekenhet som reagerar på beröring, och har samma uppgift som en datormus.
7 Klicka på knapparna (vänster, mitten* och höger)	Vänster och höger knapp fungerar som vänster och höger musknapp. *Knappen i mitten fungerar som Acer Bio-Protection fingeravtrycksläsare med stöd för Acer FingerNav 4-vägs kontrollfunktion (endast för vissa modeller).
8 Handlovsstöd Handlovsstödet ger bekvämt stöd för händerna när du använder datorn.
9 Ak	pekplatta Aktivera/inaktivera den interna pekplattan.
10 Utmatningsknapp Tryck för att mata ut skivan från den optiska läsenheten.
	Åtkomstindikator för optisk läsenhet	Tänds när den optiska läsenheten arbetar.
11 HDD Tänds när hårddisken arbetar.
	Num Lock Lyser när det Num Lock aktiveras.
	Caps Lock Lyser när det Caps Lock aktiveras.
[4238]	Kommunikationst angent	Aktiverar/avaktiverar WLAN (trådlöst nätverk) och 3G-funktionerna.
[4332]	Säkerhetskopierin gsknapp	Startar Acer Backup Management för säkerhetskopiering av data i tre steg.
	Acer PowerSmart- tangent	Försätter datorn i energisparläge.
12 Av/på-knapp/ strömindikator		Används för att slå av och på datorn./ Anger om datorn är av eller på.

Snabbtangenter

Datorn använder snabbtangenter eller tangentkombinationer för att komma åt de flesta av datorns kontroller som t.ex. skärmens ljuststyrka och volym.

Du aktiverar en snabbtangenter genom att hålla ned innan du trycker på den andra tangenten i snabbtangentskombinationen.

Snabb tangent Ikon Funktion Beskrivning

	+ <F2> Systen	enskaper Startar Systemegenskaper förvisning av systeminformation.
	+ <F3> Bluetooth	Aktiverar/avaktiverarBluetooth-funktionen(endast för vissa modeller).
	+ <F4> Sleep	Diacera datorn i vänteläge.
	+ <F5> Växla bildskärm	Växlar visning mellan datornsbildskärm och en externmonitor (om ansluten) ochbåda.
	+ <F6> Skärmsläckare Stänger av bildskärmens	Skärmsläckare Stänger av bildskärmensbakgrundsbelysning för attspara ström. Återgå genom atttrycka på en valfri tangent.
	+ <F8> Aktivera högtalare Sätt på/stäng av högtalarna.
	+ <	Öka ljustyrkan Ökar bildskärmens ljustyrka.
	+ <	Minska ljustyrka Minskar bildskärmensljustyrka.
	+ <	Volym upp Höjer högtalarvolymen.
	+ <	Volym ned Sänker högtalarvolymen.

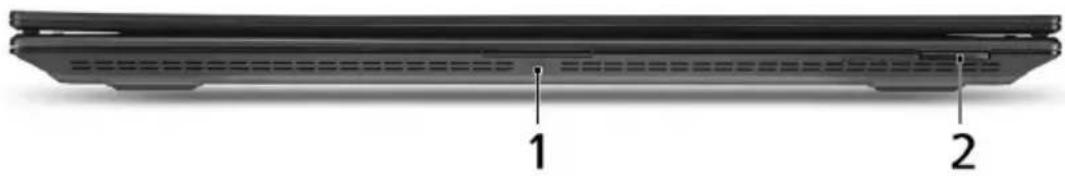

Vy framifrån med nedfälld skärm

# Ikon Detalj Beskrivning

1 Batteriladdning Anger status för datorns batteri.

1. Laddar: Lyser orange när batteriet laddas.
2. Fulladdad: Lyser blått då datorn är ansluten till nätström.

2 Flera-i-1-kortläsare Tar Secure Digital (SD),

MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO), xD-Picture Card (xD).

Obs! Tryck för att ta bort/sätta i kortet. Endast ett enda kort kan vara aktivt åt gången.

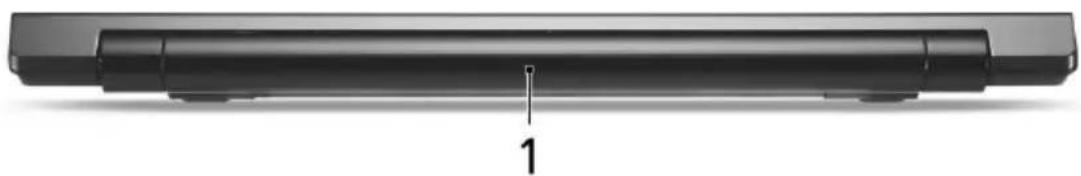

Vy bakifrån

# Ikon Detalj Beskrivning

1 Batterifack Utrymme avsett för datorns batteri.

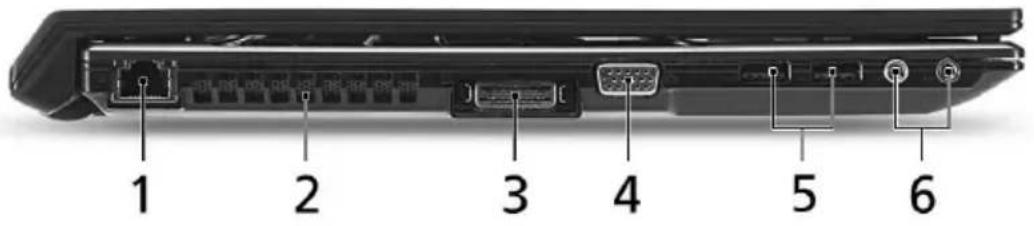

Vy från vänster

Ikon Detalj Beskrivning

1 Ethernet-port (RJ-45) Ansluts till ett Ethernet 10/100/1000-baserat nätverk.
2 Ventilationsöppningar Håller datorn sval även efter lång användning.
3 Acer Easy Port IV- anslutning		Ansluts till Acer EasyPort IV.
4 Port för extern bildskärm (VGA)		Anslutning till en visningsenhet (t.ex. extern bildskärm, LCD-projektor).
5 USB 2.0-port Anslutning för USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
6 Ingång för mikrofon Anslutning för externa mikrofoner.
	Utgång för hörlurar/ högtalare/linje ut	Ansluts till ljud ut-enheter (t.ex. högtalare, hörlurar).

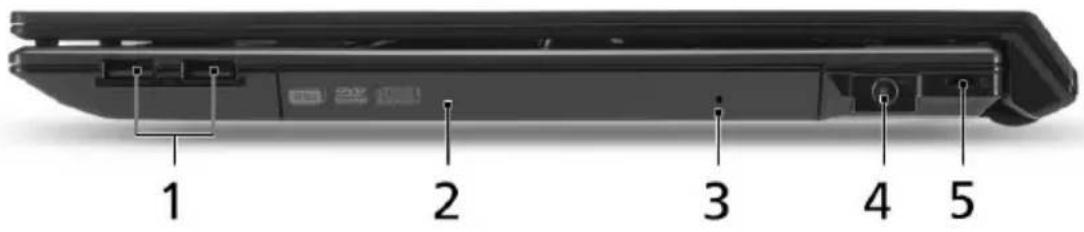

Vy från höger

# Ikon Detalj Beskrivning

1 USB 2.0-port Anslutning för USB 2.0-enheter (t.ex. USB-mus, USB-kamera).

2 Optisk läsenhet Inbyggd optisk läsenhet för CD- eller DVD-skivor.

3 Häl för mekanisk utmatning Matar ut skivluckan från den optiska läsenheten när datorn är avstängd. Obs! För in spetsen på ett gem i det mekaniska utmatningshålet för att mata ut det optiska enhetsfacket när datorn är avslagen.

4 Nätströmsingång Anslutning för nätadapter.

5 Skåra för

Kensingtonlås

För anslutning av ett Kensington-kompatibelt säkerhetslås för datorer. Obs! Lägg en låsvajer runt ett fast föremål, t.ex. ett bord eller handtaget till en låst skrivbordsläda. Sätt in läset i uttaget och lås det sedan genom att vrida om nyckeln. Vissa modeller är dock nyckellösa.

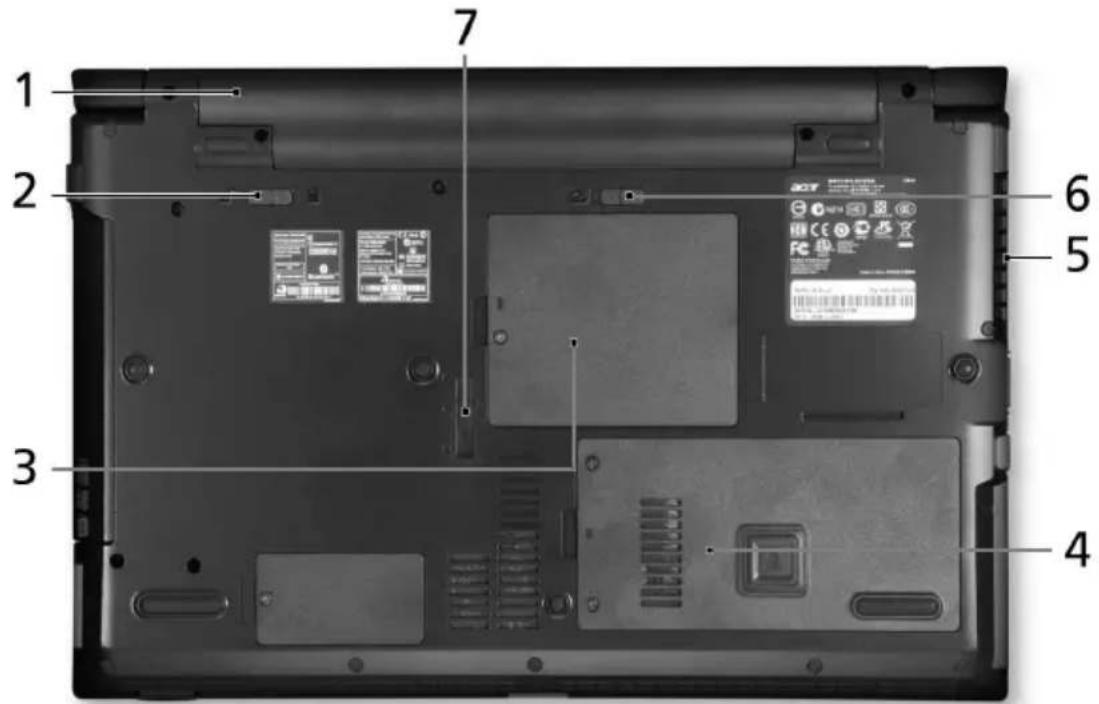

Vy underifrån

# Ikon Detalj Beskrivning

1 Batterifack Utrymme avsett för datorns batteri.

2 Batterilås Låser batteriet på plats.

3 Minnesplats Här finns datorns huvudminne.

4 Hårddiskfack Utrymme för datorns hårddisk

(fastskruvad).

5 Ventilationsöppningar och kylfläkt

Håller datorn sval även efter lång användning.

Obs! Täck eller blockera aldrig öppningen till fläkten.

6 Frigöringsshake för batteriet

Lossar batteriet så att det kan tas bort.

7 Frigöringsshake för Acer MediaBay

Låsa eller låsa upp Acer MediaBayenheten (endast för vissa modeller).

Miljö

- Temperatur:

• Vid drift: 5°C till 35°C
- Utom drift: -20^ till 65^

- Luftfuktighet (icke-kondenserande):

• Vid drift: 20% till 80%
- Utom drift: 20% till 80%
