TravelMate 8571 - Laptop ACER - Kostenlose Bedienungsanleitung

Produkttyp	Laptop
Marke	Acer
Modell	TravelMate 8571
Prozessor	Intel Core 2 Duo (bis zu 2,53 GHz)
Arbeitsspeicher	4 GB DDR2 (erweiterbar)
Festplatte	320 GB SATA (5400 U/min)
Bildschirm	15,6 Zoll HD (1366 x 768 Pixel)
Gewicht	2,8 kg
Abmessungen (L x B x H)	380 x 260 x 30 mm
Netzteil	Netzadapter 65 W
Akku	Lithium-Ionen 6 Zellen (48 Wh)
Betriebssystem	Windows 7 Professional
Konnektivität	Gigabit Ethernet, WiFi 802.11 b/g/n, Bluetooth 2.1
Anschlüsse	3x USB 2.0, 1x VGA, 1x HDMI, 1x RJ-45, Mikrofon-/Kopfhöreranschluss
Webcam	Acer Crystal Eye (0,3 Megapixel)
Optisches Laufwerk	DVD±RW
Hauptfunktionen	Büro, Internet-Surfen, Multimedia
Pflege und Reinigung	Mit einem weichen, fusselfreien Tuch reinigen. Flüssigkeiten vermeiden.
Sicherheit	Kensington-Schloss-Slot, Acer Bio-Protection Fingerabdruckleser (bei einigen Modellen)
Ersatzteile und Reparierbarkeit	Akku, Netzadapter, Festplatte, Arbeitsspeicher, optisches Laufwerk
Allgemeine Informationen	Benutzerhandbuch im PDF-Format, auf dem Computer vorinstalliert

Häufig gestellte Fragen - TravelMate 8571 ACER

Wie schalte ich den Computer ein?

Drücken Sie den Ein-/Ausschalter oben links auf der Tastatur. Eine Kontrollleuchte bestätigt das Einschalten.

Wie schließe ich einen externen Monitor an?

Schließen Sie das Monitorkabel an den VGA-Anschluss auf der linken Seite an. Verwenden Sie die Tastenkombination Fn + F5, um zwischen dem internen Bildschirm, dem externen Bildschirm oder beiden umzuschalten.

Wie benutze ich das Touchpad?

Das Touchpad ist ein berührungsempfindlicher Bereich unterhalb der Tastatur. Bewegen Sie einen Finger, um den Cursor zu verschieben. Die linke und rechte Taste funktionieren wie eine Maus. Sie können das Touchpad mit der Dedizierten Taste (Touchpad-Symbol) über der Tastatur deaktivieren.

Wie werfe ich eine CD aus, wenn der Computer ausgeschaltet ist?

Stecken Sie eine aufgebogene Büroklammer in das Notauswurfloch auf der rechten Seite des optischen Laufwerks, um das Fach zwangsweise zu öffnen.

Wie aktiviere ich Bluetooth?

Verwenden Sie die Tastenkombination Fn + F3 (Bluetooth-Taste), um Bluetooth zu aktivieren oder zu deaktivieren. Stellen Sie sicher, dass das Bluetooth-Gerät sich im Pairing-Modus befindet.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie zunächst, ob der Computer eingeschaltet ist. Wenn der Bildschirm schwarz ist, aber der Lüfter läuft, drücken Sie eine Taste oder bewegen Sie die Maus, um den Bildschirm zu reaktivieren. Wenn nichts passiert, halten Sie den Ein-/Ausschalter 10 Sekunden lang gedrückt, um einen erzwungenen Herunterfahren durchzuführen, und starten Sie dann neu.

Wie erhöhe ich die Bildschirmhelligkeit?

Drücken Sie die Tastenkombination Fn + Pfeil rechts, um die Helligkeit zu erhöhen, oder Fn + Pfeil links, um sie zu verringern.

Wie sichere ich Daten mit Acer Backup Management?

Drücken Sie die Sicherungstaste (Diskettensymbol) über der Tastatur, um das Acer Backup Management-Dienstprogramm zu starten. Befolgen Sie die Anweisungen auf dem Bildschirm, um eine Sicherung in drei Schritten durchzuführen.

Wie ersetze ich den Akku?

Schalten Sie den Computer aus und trennen Sie das Netzteil. Drehen Sie den Computer um, schieben Sie den Entriegelungsriegel, um den Akku zu entriegeln, und heben Sie ihn dann an. Setzen Sie den neuen Akku ein, bis er einrastet.

Wo finde ich das vollständige Benutzerhandbuch?

Das vollständige Handbuch AcerSystem User Guide ist auf dem Computer vorinstalliert. Sie gelangen dorthin, indem Sie auf Start > Alle Programme > AcerSystem > AcerSystem User Guide klicken. Sie können die Anleitung auch im PDF-Format von notice-facile.com herunterladen.

BEDIENUNGSANLEITUNG TravelMate 8571 ACER

© 2010 Alle Rechte vorbehalten.

Kurzanleitung für TravelMate 8571/8531 Serie

Originalausgabe: 03/2010

Notebook-PC der TravelMate 8571/8531 Serie

Modellnummer: ____

Seriennummer: ____

Kaufdatum: ____

Kaufort: ____

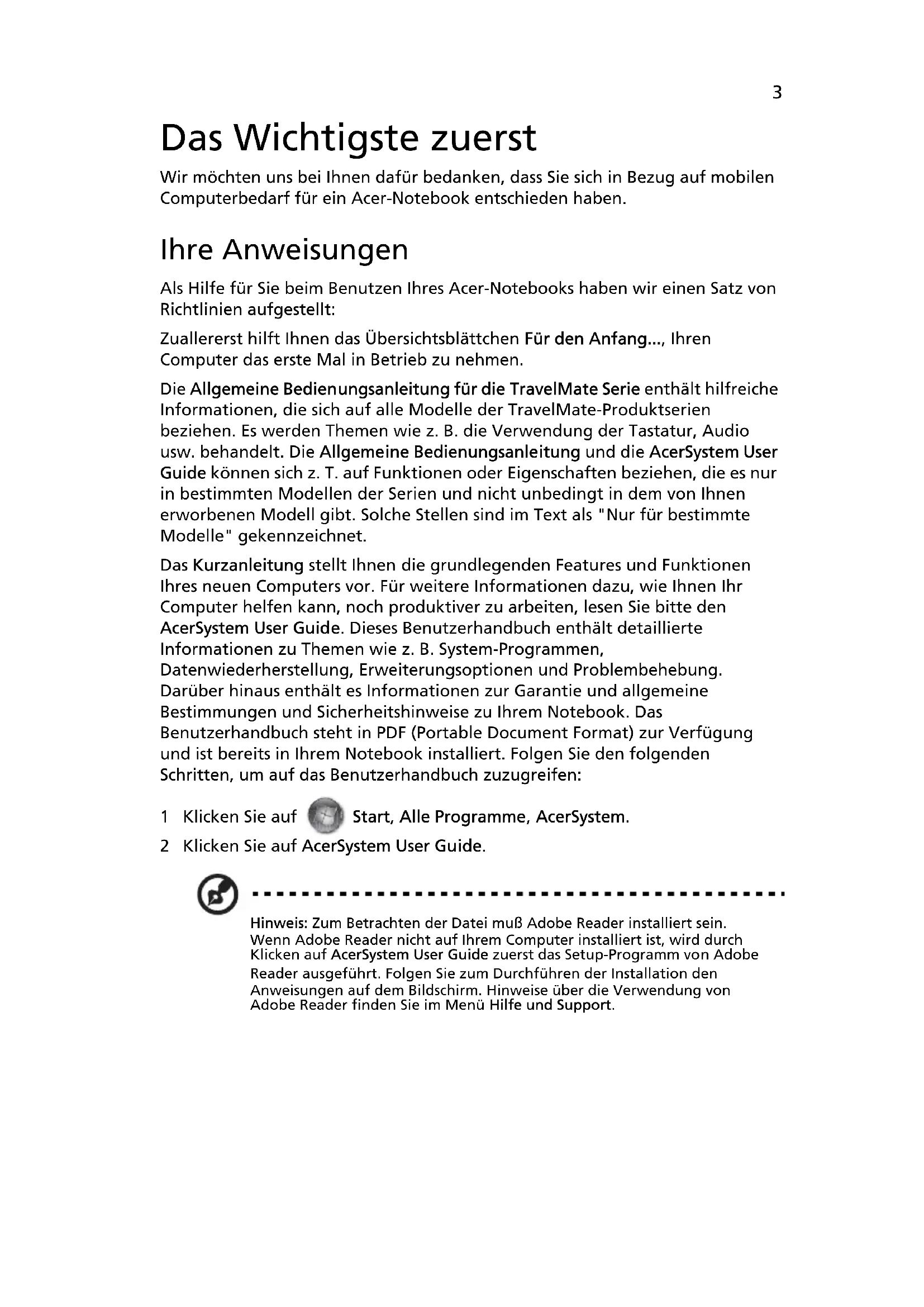

Das Wichtigste zuerst

Wir möchten uns bei Ihnen dafür bedanken, dass Sie sich in Bezug auf mobilen Computerbedarf für ein Acer-Notebook entschieden haben.

Ihre Anweisungen

Als Hilfe für Sie beim Benutzen Ihres Acer-Notebooks haben wir einen Satz von Richtlinien aufgestellt:

Zuallererst hilft Ihnen das Übersichtsblättchen Für den Anfang..., Ihren Computer das erste Mal in Betrieb zu nehmen.

Die Allgemeine Bedienungsanleitung für die TravelMate Serie enthält hilfreiche Informationen, die sich auf alle Modelle der TravelMate-Produktserien beziehen. Es werden Themen wie z. B. die Verwendung der Tastatur, Audio usw. behandelt. Die Allgemeine Bedienungsanleitung und die AcerSystem User Guide können sich z. T. auf Funktionen oder Eigenschaften beziehen, die es nur in bestimmten Modellen der Serien und nicht unbedingt in dem von Ihnen erworbenen Modell gibt. Solche Stellen sind im Text als "Nur für bestimmte Modelle" gekennzeichnet.

Das Kurzanleitung stellt Ihnen die grundlegenden Features und Funktionen Ihres neuen Computers vor. Für weitere Informationen dazu, wie Ihnen Ihr Computer helfen kann, noch produktiver zu arbeiten, lesen Sie bitte den AcerSystem User Guide. Dieses Benutzerhandbuch enthält detaillierte Informationen zu Themen wie z. B. System-Programmen, Datenwiederherstellung, Erweiterungsoptionen und Problembehebung. Darüber hinaus enthält es Informationen zur Garantie und allgemeine Bestimmungen und Sicherheitshinweise zu Ihrem Notebook. Das Benutzerhandbuch steht in PDF (Portable Document Format) zur Verfügung und ist bereits in Ihrem Notebook installiert. Folgen Sie den folgenden Schritten, um auf das Benutzerhandbuch zuzugreifen:

1 Klicken Sie auf

Start, Alle Programme, AcerSystem.

2 Klicken Sie auf AcerSystem User Guide.

Hinweis: Zum Betrachten der Datei muß Adobe Reader installiert sein. Wenn Adobe Reader nicht auf Ihrem Computer installiert ist, wird durch Klicken auf AcerSystem User Guide zuerst das Setup-Programm von Adobe Reader ausgeführt. Folgen Sie zum Durchführen der Installation den Anweisungen auf dem Bildschirm. Hinweise über die Verwendung von Adobe Reader finden Sie im Menü Hilfe und Support.

Ihre Acer-Notebook-Tour

Nachdem Sie Ihren Computer wie in Poster Für den Anfang... gezeigt aufgestellt haben, lassen Sie uns nun Ihr neues Acer-Notebook vorstellen.

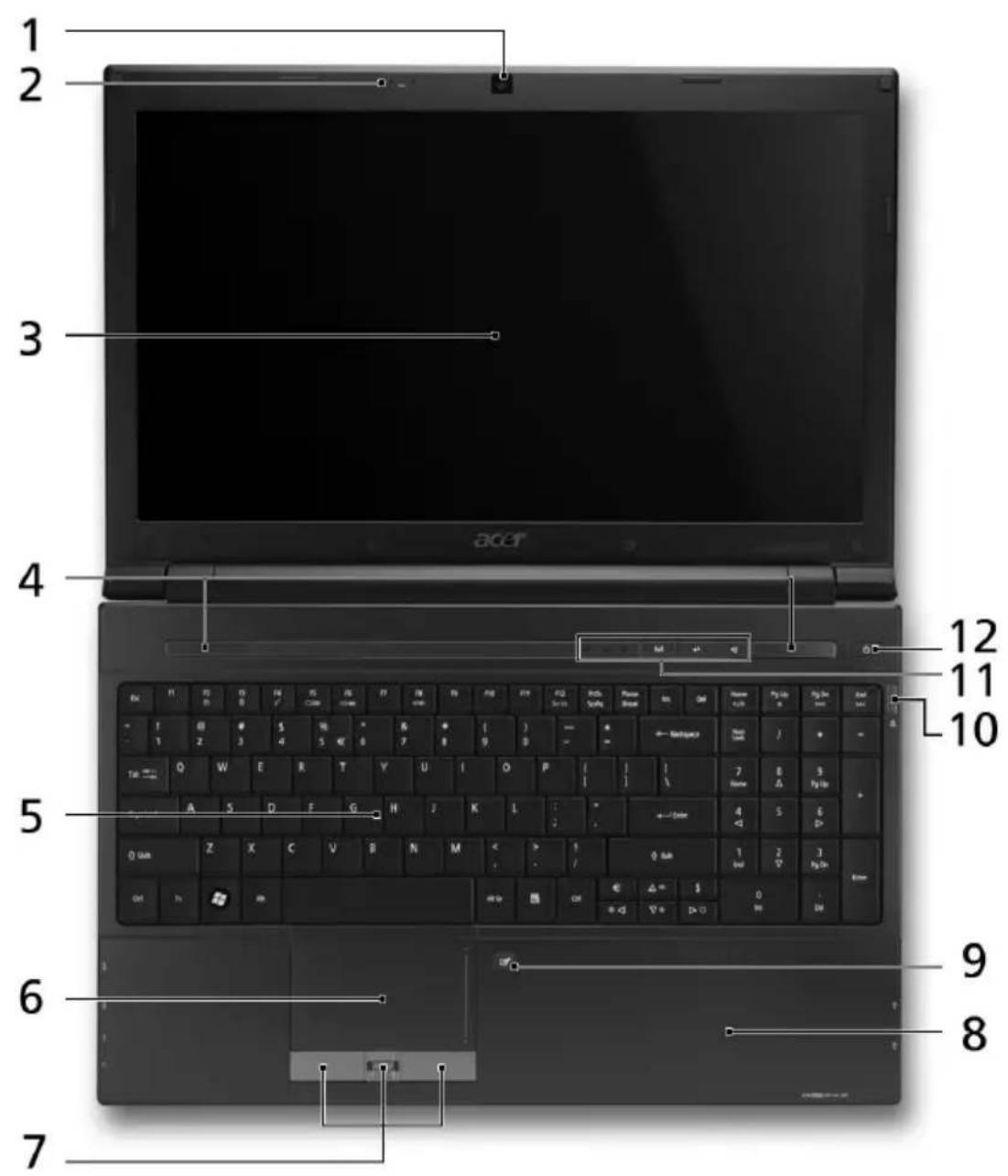

Ansicht von oben

Symbol Element Beschreibung

1 Acer Crystal EyeWebcam

Web-Kamera für Videokommunikation(nur für bestimmte Modelle erhältlich).

#	Symbol	Element	Beschreibung
2 Mikrofon Internes Mikrofon für Tonaufnahme.
3 Anzeigebildschirm Wird auch als LCD (Liquid-Crystal-Display) bezeichnet. Zeigt die Ausgabe des Computers an (Konfiguration kann sich von Modell zu Modell unterscheiden).
4 Lautsprecher Linker und rechter Lautsprecher bieten Audioausgabe in Stereo.
5 Tastatur Dient der Eingabe von Daten in den Computer.
6 Touchpad Berührungssensibles Zeigegerät, das die gleichen Funktionen besitzt wie eine Computer-Maus.
7 Anklicktasten (Links, Mitte* und Rechts)			Die linken und rechten Tasten funktionieren wie die linken und rechten Tasten einer Maus. *Die mittlere Taste dient als Acer Bio-Protection-Fingerabdruckleser mit Unterstützung für Acer FingerNav 4-Wege-Steuerung (nur für bestimmte Modelle erhältlich).
8 Handablage Bequemer Ablagebereich für Ihre Hände während der Bedienung des Computers.
9 To	ad-Schalter Schaltet das interne Touchpad ein oder aus.
10 Auswurftaste Drücken Sie hier, um den optischen Datenträger im Laufwerk auszugeben.
	Optische Disk Anzeige	Leuchtet auf, wenn optisches Laufwerk aktiv ist.
11 HI	leuchtet auf, wenn die Festplatte aktiv ist.
	Num (Num Lock) Leuchtet auf, wenn die Num -Funktion aktiviert ist.
	(Caps Lock) Leuchtet auf, wenn die -Funktion aktiviert ist.
	Kommunikationstaste Aktiviert/Deaktiviert die WLAN-/3G-Funktionen.
	Sicherungsschlüssel	Startet Acer Backup Management für eine Datensicherung in drei Schritten.
	Acer PowerSmart-Taste	Aktiviert den Energiesparmodus des Computers.

# Symbol Element Beschreibung
12 Ein-/Aus-Taste/-Anzeige	Schaltet den Computer ein und aus./Zeigt den Ein/Aus-Status des Computers an.

Hotkeys

Der Computer besitzt Direkttasten oder Tastenkombinationen für den Zugriff auf Computersteuerungen wie z. B. Bildschirmhelligkeit und Ausgangslautstärke.

Zum Aktivieren von Hotkeys müssen Sie zuerst die Taste drücken und halten und dann die andere Taste der Hotkey-Kombination drücken.

Abkürzungstaste	Symbol Funktion Beschreibung
	+	Systemeigen	nschaften Öffnet die Systemeigenschaften, um Systeminformationen anzuzeigen.
	+	Bluetooth	Aktiviert/Deaktiviert die Bluetooth-Funktion (Nur für bestimmte Modelle).
	+	Schlaf Schaltet den Computer in den Schlaf-Modus.
	+	Displav-	Schalter Wechselt die Anzeigeausgabe zwischen Anzeigebildschirm, externem Monitor (falls angeschlossen) und gleichzeitig beiden Anzeigen.
	+	Bildschirm	leer Schaltet die Hintergrundbeleuchtung des Bildschirms aus, um Energie zu sparen. Drücken Sie zum Einschalten eine beliebige Taste.
	+	Lautsprecher schalter	Schaltet die Lautsprecher ein und aus.
	+		Heller Erhöht die Bildschirmhelligkeit.
	+		Dunkler Verringert die Bildschirmhelligkeit.
	+		Lauter Erhöht die Lautstärke.
	+		Leiser Verringert die Lautstärke.

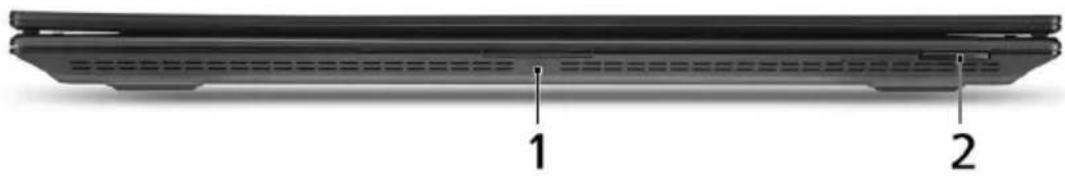

Geschlossene Vorderseite

# Symbol Element Beschreibung

1 Akku Zeigt den Akkustatus des Computers

an.

1. Aufladung: Die Leuchte erscheint gelb, wenn der Akku aufgeladen wird.
2. Voll aufgeladen: Die Leuchte erscheint blau, wenn Netzstrom verwendet wird.

2 Mehrfach-zu-Eins-

Kartenleser

Eignet sich für Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO) und xD-Picture Card (xD). Hinweis: Drücken Sie hier, um die Karte zu entfernen/einzusetzen. Es kann nicht mehr als eine Karte gleichzeitig verwendet werden.

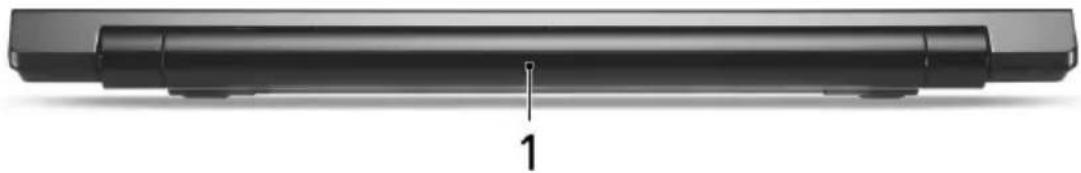

Ansicht von hinten

# Symbol Element Beschreibung

1 Akkufach Enthält den Akku des Computers.

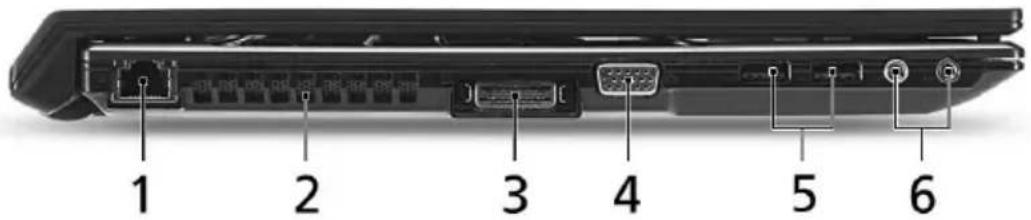

Linke Seite

Symbol Element Beschreibung

1 Ethernet (RJ-45)- Anschluss		Hier schließen Sie ein auf Ethernet 10/100/1000-basiertes Netzwerk an.
2 Belüftungsschlitze Schützt den Computer vor Überhitzung, selbst bei längerem Einsatz.
3 Acer EasyPort IV- Anschluss		Zum Anschluss von Acer EasyPort IV.
4 Anschluss für externe Anzeige (VGA)		Dient dem Anschluss eines Anzeigegeräts (z.B. externer Monitor, LCD-Projektor).
5 USB 2.0-Anschluss Dient dem Anschluss von USB 2.0-		Geräten (z.B.USB-Maus, USB-Kamera).
6 Mikrofon-Eingangs- Buchse		Eignet sich für Eingaben aus externen Mikrofonen.
	Kopfhörer-/Lautsprecher-/Ausgabe-Buchse	Zum Anschluss von Audioausgabe-Geräten (z.B. Lautsprecher, Kopfhörer).

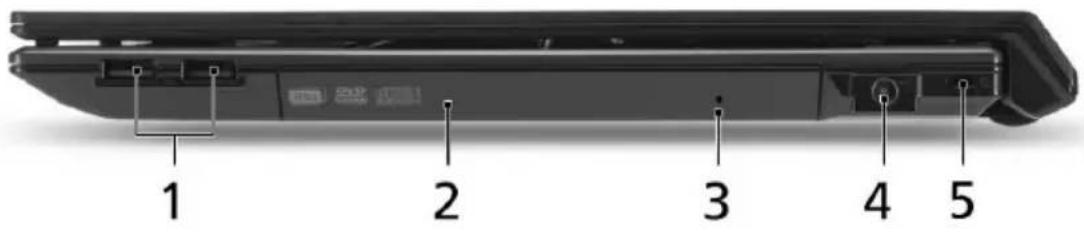

Rechte Seite

Symbol Element Beschreibung

1 USB 2.0-Anschluss Zum Anschluss von USB 2.0-Geräten(z.B. USB-Maus, USB-Kamera).
2 Optisches Laufwerk Internes optisches Laufwerk; eignet sich für CDs oder DVDs.
3 Mechanisches Auswurfloch	Schiebt den Träger des optischen Laufwerks aus, wenn der Computer ausgeschaltet ist.Hinweis: Stecken Sie eine Büroklammer in das Auswurfloch, um den Träger des optischen Laufwerkes herauszufahren, wenn der Computer nicht eingeschaltet ist.

4 DC-Eingabe-Buchse Hier schließen Sie das Netzteil an.

5 Steckplatz für	Kensington-Schloss	Hier können Sie ein Kensington-kompatibles Sicherheitsschloss für den Computer anbringen.Hinweis: Binden Sie ein
		Diebstahlsicherungskabel an ein unbewegliches Objekt wie einen Tisch oder einen Griff einer abgeschlossenen Schublade. Stecken Sie das Schloss in den Anschluss für die Diebstahlsicherung, und schließen Sie dieses ab. Es gibt auch Modelle ohne Schlüssel.

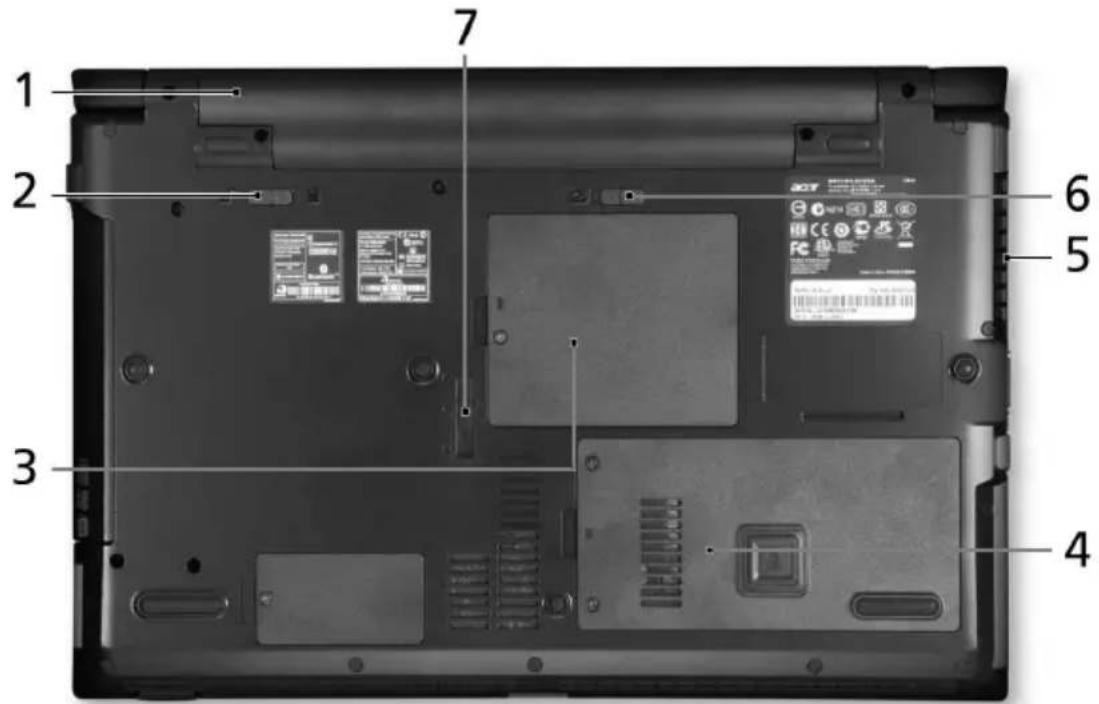

Unterseite

# Symbol Element Beschreibung

1 Akkufach Enthält den Akku des Computers.

2 Akkuverschluss Sichert den Akku an seiner Position.

3 Speicherfach Enthält den Hauptspeicher des Computers.

4 Festplattenfach Gehäuse der Computer-Festplatte (durch Schrauben gesichert).

5 Belüftungsschlitze und Ventilator Schützt den Computer vor Überhitzung, selbst bei längerem Einsatz. Hinweis: Verdecken oder schließen Sie nicht die Öffnungen des Ventilators.

6 Verriegelung des Akkus Entsperrt den Akku für die Herausnahme.

7 Verrriegelung für Acer MediaBay Dient dem Sperren oder Entsperren des Acer MediaBay-Geräts (nur für bestimmte Modelle erhältlich).

Umgebung

- Temperatur:

• Betrieb: 5°C bis 35°C
  • Nichtbetrieb: -20°C bis 65°C

- Luftfeuchtigkeit (nicht kondensierend):

• Betrieb: 20% bis 80%
• Nichtbetrieb: 20% bis 80%
