GEBRUIKSAANWIJZING TravelMate 8571 ACER

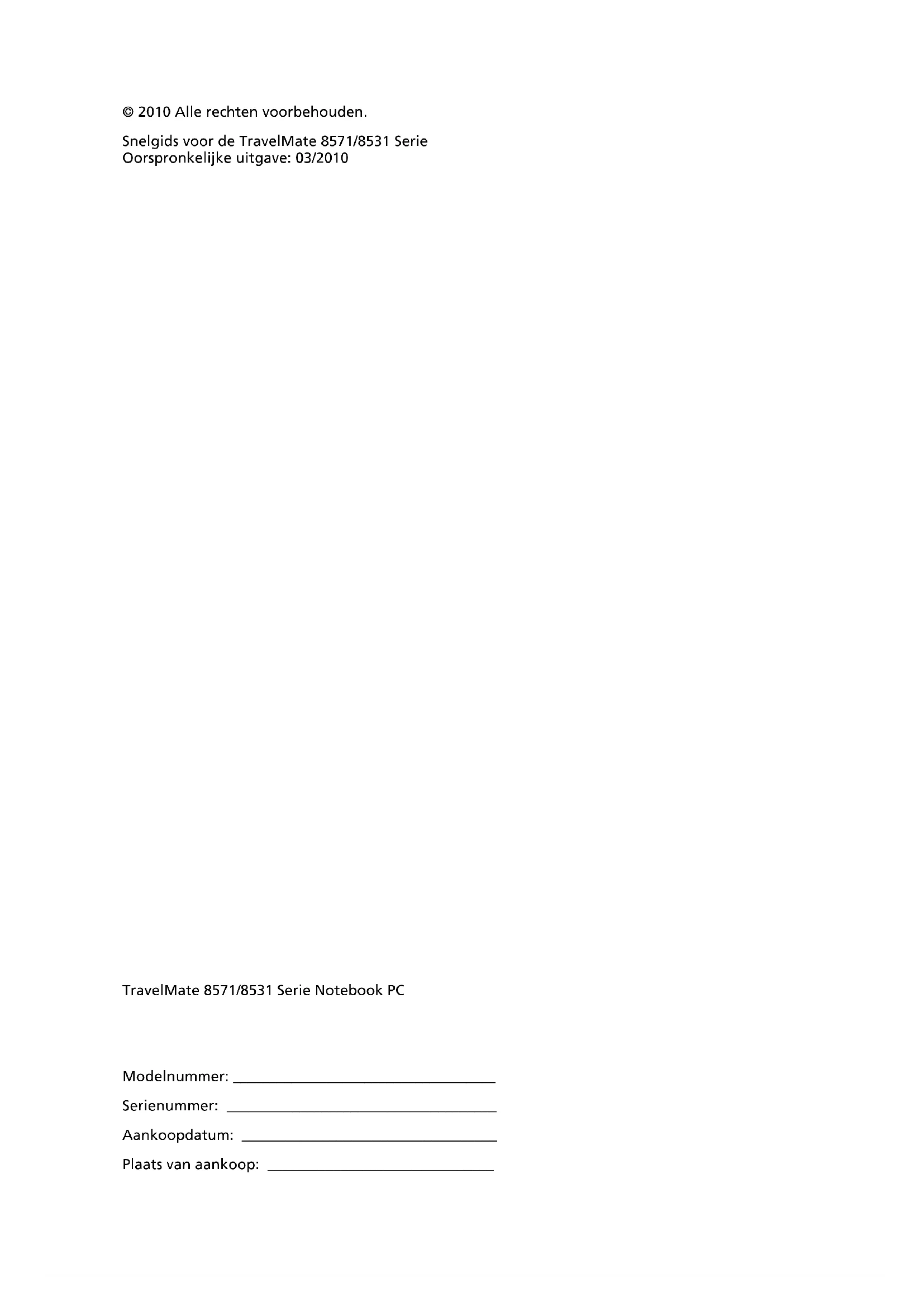

© 2010 Alle rechten voorbehouden.

Snelgids voor de TravelMate 8571/8531 Serie

Oorspronkelijke uitgave: 03/2010

TravelMate 8571/8531 Serie Notebook PC

Modelnummer: ____

Serienummer: ____

Aankoopdatum:

Plaats van aankoop: ____

Voordat u aan de slag gaat

Bedankt dat u hebt gekozen voor een notebook van Acer als oplossing voor uw mobiele computereisen.

Uw gidsen

Om u te helpen met het werken op het Acer notebook hebben we een aantal gidsen ontworpen:

Allereerst helpt de kaart Aan de slag... u bij het instellen van uw computer.

De Algemene gebruikershandleiding van de TravelMate Series bevat handige informatie die van toepassing zijn op alle modellen uit de TravelMate productreeks. De handleiding behandelt basale onderwerpen, zoals de het gebruik van het toetsenbord, geluid, enz. Vandaar dat zowel de Algemene gebruikershandleiding als de hieronder genoemde AcerSystem User Guide af en toe naar functies of kenmerken verwijzen die slechts voor enkele modellen in de reeks gelden, en dus niet noodzakelijk voor het model dat u heeft aangeschaft. Dit wordt in de tekst aangegeven met opmerkingen in de trand van "alleen voor bepaalde modellen".

Met de Snelgids krijgt u een introductie in de basiseigenschappen en functies van uw nieuwe computer. Als u meer wilt weten over hoe uw computer u kan helpen productiever te werken, raadpleeg dan de AcerSystem User Guide. Deze Gebruikershandleiding bevat gedetailleerde informatie over onderwerpen zoals systeemfuncties, gegevensherstel, uitbreidingsopties en probleem oplossen. Daarnaast bevat het informatie over garantie en de algemene voorwaarden en veiligheid voor uw notebook. Het is als Portable Document Format (PDF) beschikbaar en is al van te voren op uw notebook gezet. Volg deze stappen voor toegang tot dit document:

1 Klik op Start, Alle Programma's, AcerSystem.
2 Klik vervolgens op AcerSystem User Guide.

Opmerking: Als u het bestand wilt inzien, dient Adobe Reader te zijn geïnstalleerd. Als Adobe Reader nog niet op uw computer is geïnstalleerd, wordt, als u op AcerSystem User Guide klikt, eerst het installatieprogramma van Adobe Reader gestart. Volg de instructies op het scherm om het programma te installeren. Gebruiksaanwijzingen bij Adobe Reader vindt u in het menu Help en Ondersteuning.

Rondleiding door uw Acer notebook

Nadat u de computer hebt ingesteld zoals is beschreven op de poster Aan de slag..., bent u nu klaar voor een rondleiding door het nieuwe Acer notebook.

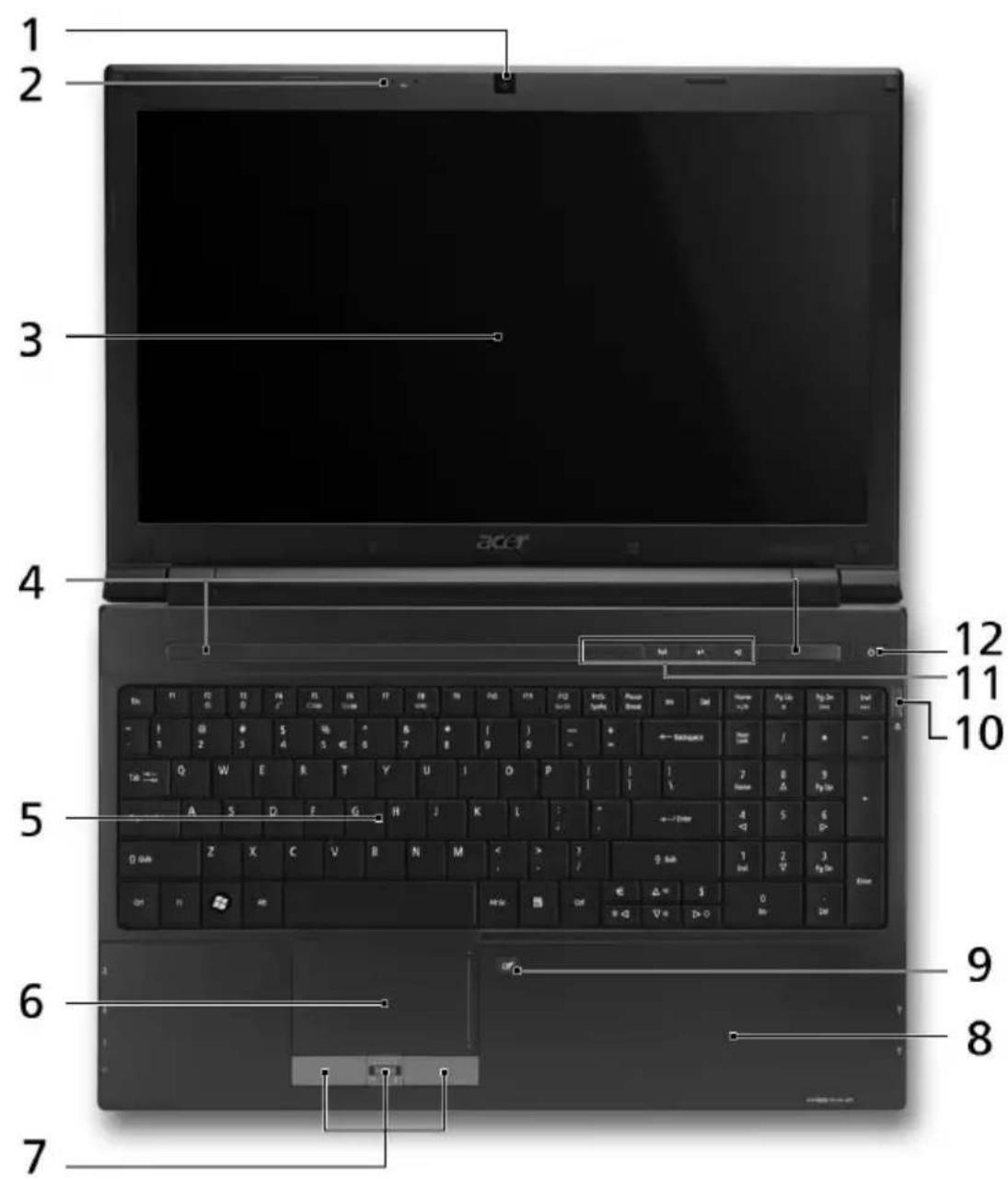

Bovenkant

1 2 3 4 5 6 7 8 9 10 11 12 acct

Pictogram Item Beschrijving

1 Acer Crystal Eye webcam	Webcam voor videocommunicatie (alleen voor bepaalde modellen).
# Pictogram Item	Beschrijving
2 Microfoon Interne microfoon voor geluidsopname.
3 Beeldscherm Ook wel Liquid-Crystal Display (LCD)genoemd, geeft de output van de computer weer (Configuratie kan per model verschillen).
4 Luidsprekers De luidsprekers links en rechts zorgenvoor stereogeluid.
5 Toetsenbord Om gegevens in te voeren in decomputer.
6 Touchpad Tastgevoelig aanwijsapparaat datfunctioneert als een computermuis.
7 Kliktoetsen (links,midden* en rechts)	De toetsen links en rechts functionerenales de linker en rechter muistoetsen.*De middelste toets dienst als Acerbiometrisch beveiligdevingerafdruklezer met ondersteuningvoor Acer FingerNav 4-richtingenbesturingsfunctie (alleen voor bepaalde modellen).
8 Polssteun Comfortabele ondersteuning voor uwhanden wanneer u de computergebruikt.
9 Schtoets voortouchpad	Hiermee schakelt u het internetouchpad in en uit.
10 Uitwerptoets Indrukken op de disk uit het station tewerken.
	Brandt wanneer het optisch stationactief is.
11 HDD Licht op wanneer de harde schijf actiefis.
[HBW8]	Num Lock Brandt wanneer het Num Lock isingeschakeld.
	Caps Lock Brandt wanneer het Caps Lock isingeschakeld.
[SWGD]	Communicatietoets Schakelt de wlan/3g-functies in/uit.
[KAZS]	Back-uptoets Start Acer Backup Management voor databack-up in drie stappen.
	Acer PowerSmart-toets Plaatst de computer in de energie besparende modus.

Pictogram Item Beschrijving

12 Aan/uit-knop/indicator

Schakelt de computer aan en uit. /Geeft de vermogenstatus van decomputer aan.

Sneltoetsen

De computer gebruikt sneltoetsen of toetscombinaties voor toegang tot de meeste besturingselementen, zoals helderheid en geluidsvolume.

Om een sneltoets te gebruiken drukt u de -toets in voordat u de andere toets van de combinatie indrukt.

Sneltoets Pictogram Functie Beschrijving

	+ <F2> Systeigei-		Start Systeemeigenschappen om systeeminformatie weer te geven.
		genschappen
	+ <F3> Blue with Schakelt de Bluetooth-functie		in/uit (alleen voor bepaalde modellen).
	+ <F4> Standby Hiermee plaatst u de computer in de Standby-stand.
	+ <F5> Schakelt toets	voor beeldscherm	Schakelt de weergave-uitvoer tussen het scherm, externe monitor (indien aangesloten) en beide.
	+ <F6> Leeg scherm Hiermee schakelt u de lamp van het		beeldscherm uit om stroom te besparen. Druk op een willekeurige toets om het beeldscherm weer te activeren.
	+ <F8> Schakelt toets	voor luidspreker	Hiermee schakelt u de luidsprekers in en uit.
		Helderheid verhogen	Hiermee verhoogt u de helderheid van het beeldscherm.
		Helderheid verlagen	Hiermee verlaagt u de helderheid van het beeldscherm.
		Volume omhoog	Hiermee verhoogt u het luidsprekervolume.
		Volume omlaag	Hiermee verlaagt u het luidsprekervolume.

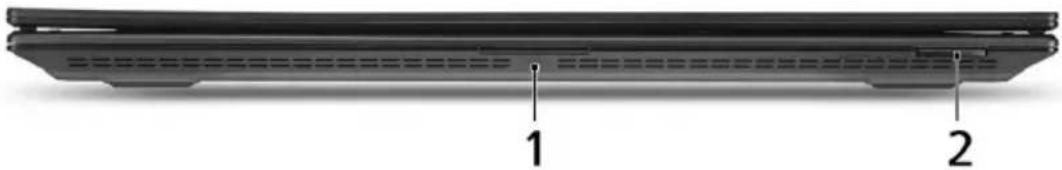

Voorkant gesloten

# Pictogram Item Beschrijving

1 Accu Geeft de batterijstatus van de computer

aan.

1. Opladen: Het licht is oranje wanneer de accu wordt opgeladen.
2. Volledig opgeladen: Het licht is blauw in de AC-modus.

2 Multi-in-1

kaartlezer

Accepteert Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO) en xD-Picture Card (xD).

Opmerking: Duwen om de kaart te verwijderen/plaatsen. Slechts één kaart tegelijk mag gebruikt worden.

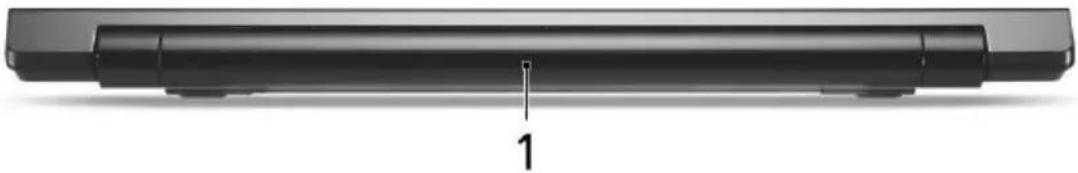

Achterkant

# Pictogram Item Beschrijving

1 Batterijnis Bevat de batterij van de computer.

Linkerkant

1 2 3 4 5 6

Pictogram Item Beschrijving

1 Ethernetport (RJ-45) Aansluiting voor een op Ethernet		10/100/1000-gebaseerd netwerk.
2 Ventilatie-sleuven Zorgen dat de computer koel blijft,zelfs na langdurig gebruik.
3 Acer EasyPort IV	connector	Aansluiting voor Acer EasyPort IV.
4	E xweergavepoort(VGA)	Aansluiting voor een beeldscherm(bijv. een externe monitor, lcd-projector).
5 USB 2.0 port Aansluitingen voor USB 2.0 apparaten		(bijv. USB-muis, USB-camera).
6 Microfoon-in	aansluiting	Aansluitingen voor externemicrofoon.
	Aansluiting voorhoofdtelefoon/luidspreker/lijn-uit	Aansluiting voor lijn-uitaudioapparaten (bijv. luidsprekers,hoofdtelefoon).

Rechterkant

1 2 3 4 5

# Pictogram Item Beschrijving

1 USB 2.0-poort Aansluiting voor USB 2.0 apparaten (bijv. USB-muis, USB-camera).

2 Optisch station Intern optisch station; accepteert CDs of DVDs.

3 Nood-uitwerpopening Opent de lade van het optisch station wanneer de computer is uitgeschakeld. Opmerking: Steek een paperclip in de nooduitwerpopening om de lade van het optisch station uit te werpen als de computer is uitgeschakeld.

4 Gelijkstroomaansluiting Aansluiting voor een adapter.

5 Kensington-slot sleuf Aansluiting voor een Kensington- compatibel computerbeveiligingsslot. Opmerking: Wikkel een kabel rond een vast, onwrikbaar object, zoals een tafel of een handgreep van een lade. Plaats het slot in de uitsparing en draai de sleutel om zodat het slot is vergrendeld. Er zijn ook modellen beschikbaar zonder Kensington-slot.

# Pictogram Item Beschrijving

1 Batterijnis Bevat de batterij van de computer.

2 Batterijgrendel Vergrendelt de accu op z'n plaats.

3 Geheugenvak Bevat het hoofdgeheugen van de

4 Harde schijf nis Bevat de harde schijf van de

5 Ventilatiesleuven en koelventilator Zorgen dat de computer koel blijft, zelfs na langdurig gebruik.

Opmerking: Dek de opening van de ventilator nooit af.

6 Batterijvergrendeling Maakt de batterij los.

7 Acer MediaBay vergrendeling Vergrendelt of ontgrendelt Acer MediaBay-apparaten

(alleen voor bepaalde modellen).

Omgeving

- Temperatuur:

• In gebruik: 5°C tot 35°C
- Niet in gebruik: -20°C tot 65°C

- Vochtigheidsgraad (geen condensvorming):

• In gebruik: 20% tot 80%
- Niet in gebruik: 20% tot 80%
