TravelMate 8571 - Notebook ACER - Bezplatný návod k obsluze

Typ produktu	Notebook
Značka	Acer
Model	TravelMate 8571
Procesor	Intel Core 2 Duo (až 2,53 GHz)
Operační paměť	4 GB DDR2 (rozšiřitelná)
Pevný disk	320 GB SATA (5400 ot./min)
Displej	15,6 palců HD (1366 x 768 pixelů)
Hmotnost	2,8 kg
Rozměry (D x Š x V)	380 x 260 x 30 mm
Napájení	Síťový adaptér 65 W
Baterie	Lithium-ion 6 článků (48 Wh)
Operační systém	Windows 7 Professional
Konektivita	Gigabit Ethernet, WiFi 802.11 b/g/n, Bluetooth 2.1
Porty	3x USB 2.0, 1x VGA, 1x HDMI, 1x RJ-45, konektor pro mikrofon/sluchátka
Webová kamera	Acer Crystal Eye (0,3 megapixelů)
Optická mechanika	DVD±RW
Hlavní funkce	Kancelářská práce, prohlížení internetu, multimédia
Údržba a čištění	Čistěte měkkým hadříkem nepouštějícím vlákna. Vyhněte se kapalinám.
Bezpečnost	Kensington zámek, čtečka otisků prstů Acer Bio-Protection (u některých modelů)
Náhradní díly a opravitelnost	Baterie, adaptér, pevný disk, operační paměť, optická mechanika
Obecné informace	Uživatelský manuál ve formátu PDF předinstalovaný v počítači

Často kladené otázky - TravelMate 8571 ACER

Jak zapnout počítač?

Stiskněte tlačítko napájení umístěné vlevo nahoře na klávesnici. Rozsvícení kontrolky potvrzuje zapnutí.

Jak připojit externí monitor?

Připojte kabel monitoru k portu VGA na levé straně. Použijte kombinaci kláves Fn + F5 pro přepínání mezi interním displejem, externím monitorem nebo oběma.

Jak používat touchpad?

Touchpad je dotyková plocha pod klávesnicí. Pohybem prstu pohybujete kurzorem. Levé a pravé tlačítko fungují jako myš. Touchpad můžete vypnout pomocí vyhrazené klávesy (ikona touchpadu) nad klávesnicí.

Jak vysunout CD, když je počítač vypnutý?

Zasuňte rozloženou kancelářskou sponku do nouzového otvoru pro vysunutí na pravé straně optické mechaniky, čímž vynutíte otevření zásobníku.

Jak aktivovat Bluetooth?

Použijte kombinaci kláves Fn + F3 (klávesa Bluetooth) k zapnutí nebo vypnutí Bluetooth. Ujistěte se, že je zařízení Bluetooth v režimu párování.

Co dělat, když displej zůstane černý?

Nejprve zkontrolujte, zda je počítač zapnutý. Pokud je displej černý, ale ventilátor běží, stiskněte libovolnou klávesu nebo pohněte myší pro probuzení displeje. Pokud se nic nestane, podržte tlačítko napájení stisknuté po dobu 10 sekund pro vynucené vypnutí a poté restartujte.

Jak zvýšit jas displeje?

Stiskněte kombinaci Fn + Šipka doprava pro zvýšení jasu nebo Fn + Šipka doleva pro snížení.

Jak zálohovat data pomocí Acer Backup Management?

Stiskněte tlačítko zálohování (ikona disku) nad klávesnicí pro spuštění nástroje Acer Backup Management. Postupujte podle pokynů na obrazovce pro provedení zálohy ve třech krocích.

Jak vyměnit baterii?

Vypněte počítač, odpojte síťový adaptér. Otočte počítač, posuňte západku uvolnění pro odemknutí baterie a poté ji zvedněte. Vložte novou baterii, dokud nezapadne.

Kde najít úplný uživatelský manuál?

Kompletní manuál AcerSystem User Guide je předinstalovaný v počítači. Přistupte k němu kliknutím na Start > Všechny programy > AcerSystem > AcerSystem User Guide. Můžete si také stáhnout návod ve formátu PDF na notice-facile.com.

NÁVOD K OBSLUZE TravelMate 8571 ACER

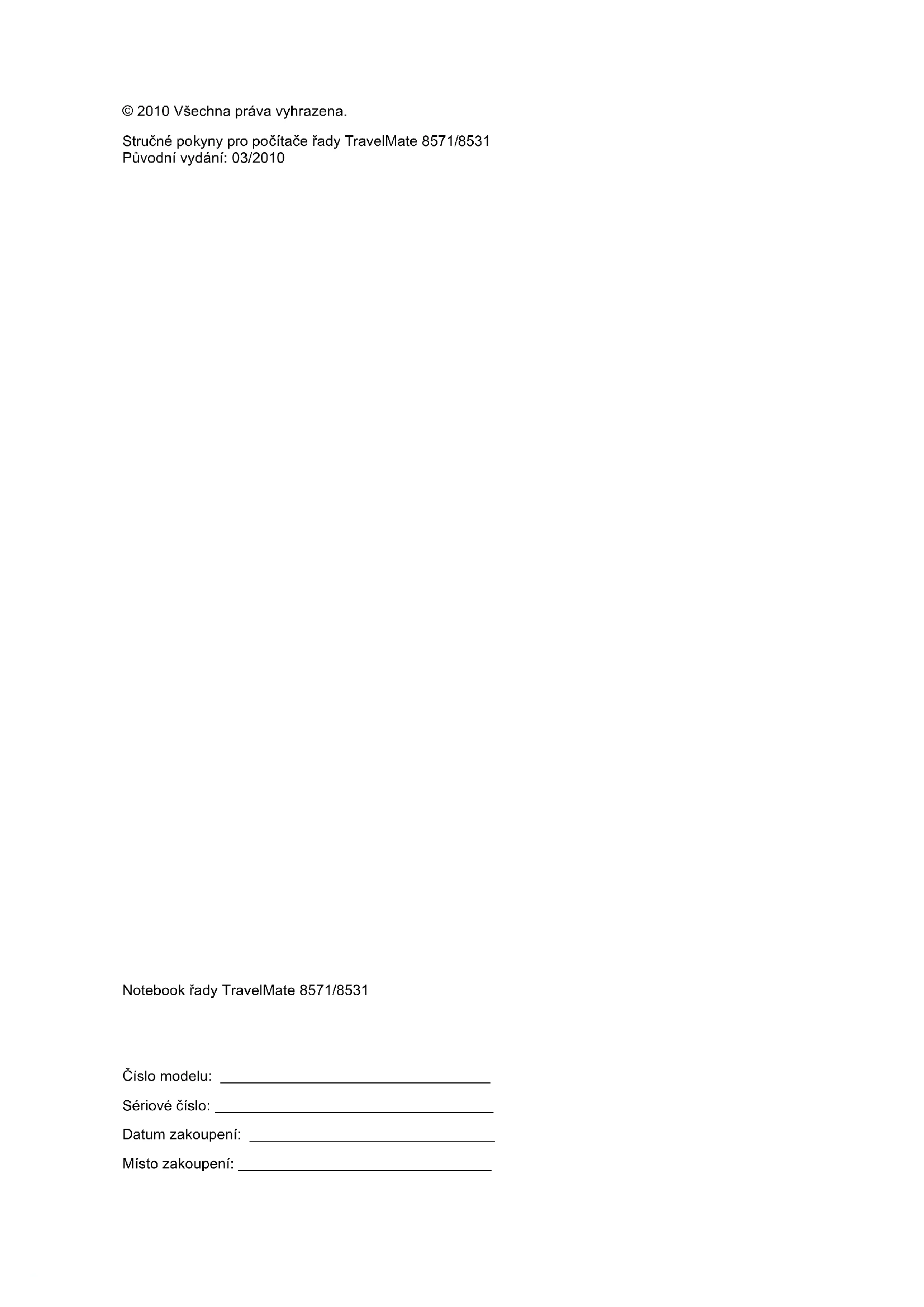

© 2010 Všechna práva vyhrazena.

Stručné pokyny pro počítače řady TravelMate 8571/8531

Původní vydání: 03/2010

Notebook řady TravelMate 8571/8531

Číslo modelu: ____

Sériové číslo: ____

Datum zakoupení: ____

Místo zakoupení: ____

Stručné pokyny

Děkujeme vám, že jste si k uspokojení svých potřeb v oblasti prénosných počítačů vybrali řadu notebooků Acer.

Uživatelské příručky

Abychom vám při používání notebooku Acer pomohli, vytvořili jsme pro vás sadu příruček:

První leták První kroky... vám pomůže při úvodním nastavení počítače.

Uživatelská příručka pro počítače řady TravelMate obsahuje užitečné informace pro všechny modely řady TravelMate. Obsahuje základní témata, např. používání klávesnice, zvuk atd. Berte laskavě na vědomí, že Obecná uživatelská příručka, jak již její název předesílá, stejně jako níže zmíněná AcerSystem User Guide, může popisovat funkce nebo vlastnosti, kterými jsou vybaveny pouze určité modely dané řady, a kterými nemusí být nutně vybaven vámi zakoupený model. V takových případech je text označen frází „pouze u vybraných modelů“.

Stručné pokyny vás seznámí se základními schopnostmi a funkcemi nového počítače. Další informace o tom, jak můžete pomocí počítače zvýšit svou produktivitu, naleznete v příručce AcerSystem User Guide. Tato příručka obsahuje podrobné informace týkající se například systémových nástrojů, obnovování dat, možností rozšíření a odstraňování potíží. Dále obsahuje záruční informace, informace týkající se všeobecných předpisů a bezpečnostní upozornění k notebooku. Příručka je k dispozici ve formátu PDF (Portable Document Format) a je již uložena do notebooku. Zobrazíte ji následujícím postupem:

1 Klepněte na tlačítko AcerSystem.

Start a dále na položky Všechny programy a

2 Klepněte na položku AcerSystem User Guide.

Poznámka: K zobrazení tohoto souboru je vyžadován program Adobe Reader. Pokud v počitači není program Adobe Reader nainstalován, klepnutím na položku AcerSystem User Guide nejprve spustíte instalační program. Dokončete instalaci podle pokynů na obrazovce. Pokyny týkající se používání programu Adobe Reader jsou k dispozici v nabídce Nápověda a odborná pomoc.

Seznámení s notebookem Acer

Po nastavení počítače podle pokynů znázorněných na letáku První kroky... vás seznámíme s vaším novým notebookem Acer.

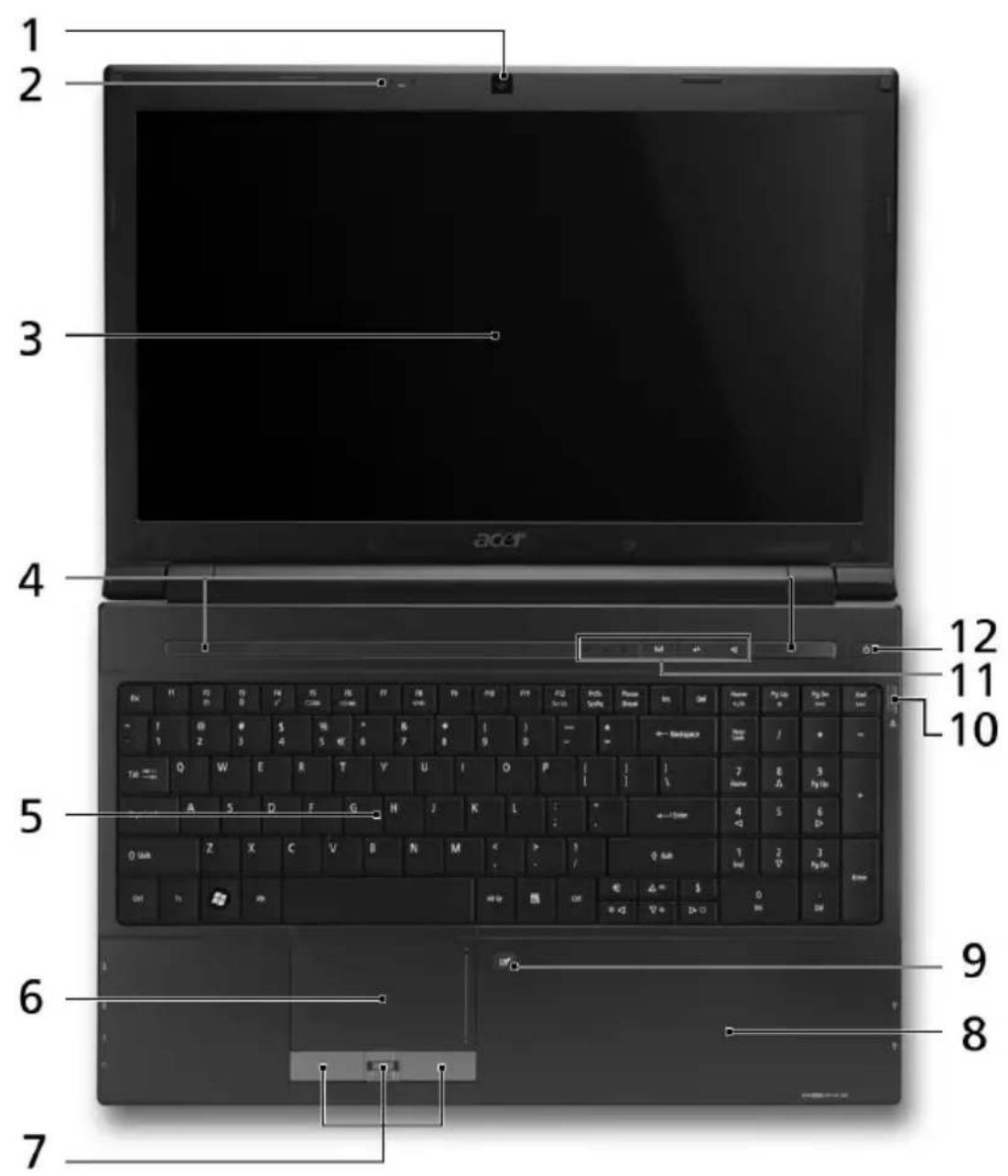

Pohled shora

Ikona Položka Popis

1 Webová kameraAcer Crystal Eye

Webová kamera pro obrazovou komunikaci(pouze u vybraných modelů).

#	Ikona	Položka	Popis
2 Mil		Interní mikrofony pro nahrávání zvuku.
3 Displej Na displeji, označovaném také displej ztekutých krystalů (Liquid-Crystal Display; LCD),se zobrazuje grafický výstup počítače(Konfigurace se může lišit podle modelů).
4 Reproduktory Levý a pravý reproduktor zajišt’ují stereofonnízvukový výstup.
5		Klávesnice	Slouží k zadávání údajů do počítače.
6		Zařízení touchpad	Polohovací zařízení citlivé na dotek, které mápodobnou funkci jako počítačová myš.
7		T I střední* a pravé)	Levéaa pravé tlačítítku(iguše jako levé a pravétlačítko myši. *Střední tlačítko sloužíjako čtečkaotisků prstů Acer Bio-Protection podporujícífunkci čtyřsměrného ovládání Acer FingerNav(pouze u vybraných modelů).
8		Podložka ruky	Oblast k pohodlnému opření rukou připoužívání počítače.
9		Přepnutí zařízenítouchpad	Slouží k zapnutí a vypnutí interního zařízenítouchpad.
10	Tlačítko provysunutí		Po stisknutí vysouvá optický disk z jednotky.
		Indikátor přístupu koptickému disku	Svítí, pokud je optická jednotka aktivní.
11 HDD Svítí, pokud je aktivní pevný disk.
		NumLk Svítí při aktivaci funkce NumLk.
		Caps Lock Svítí při aktivaci funkce Caps Lock.
		Komunikačníklávesa	Slouží k zapnutí nebo vypnutí funkcí WLAN/3G.
		Klávesa zálohování	Slouží ke spuštění aplikace Acer BackupManagement pro vytvoření zálohy ve třechkrocích.
		KlávesaAcer PowerSmart	Počítač přejde do úsporného režimu.
12 Tlačítko a indikátornapájení			Slouží k zapnutí a vypnutí počítače./Indikuje stav napájení počítače.

Klávesové zkratky

Tento počítač využívá klávesové zkratky nebo kombinace kláves ke zpřístupnění většiny ovládacích prvků počítače, jako je jas zobrazení a hlasitost výstupu.

Klávesovou zkratku aktivujete stisknutím a podržením klávesy dříve, než stisknete druhou klávesu této kombinace.

Klávesovázkratka	Ikona Funkce Popis
	+ <F2> Vlasstíti	systému	Spustí Vlastnosti systému pro zobrazení systémových informací.
	+ <F3> Bluekůth	Slouží k zapnutí	nebo vypnutí funkceBluetooth (pouze u vybraných modelů).
	+ <F4> Režim	spánku	Slouží k přepnutí počítače do režimu spánku.
	+ <F5> Přepnutí	displeje	Přepíná výstup zobrazení mezi displejem, externím monitorem (pokud je připojen) a oběma zařízeními.
	+ <F6> Prázdná	obrazovka	Slouží k vypnutí podsvícení obrazovky displeje, čímž se ušetří energie.Podsvícení obnovíte stisknutím libovolné klávesy.
	+ <F8> Přepnutí [IMAGE]	reproduktoru	Slouží k zapnutí a vypnutí reproduktorů.
	+ <	Zvýšení jasu	Slouží ke zvýšení jasu obrazovky.
	+ <	Snížení jasu	Slouží ke snížení jasu obrazovky.
	+ <	Zvýšení hlasitosti	Slouží ke zvýšení hlasitosti zvuku.
	+ <	Snížení hlasitosti	Slouží ke snížení hlasitosti zvuku.

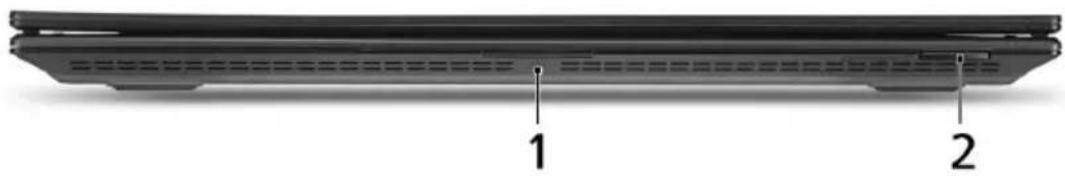

Pohled na zavřenou přední stranu

1	[Baterie]		Indikuje stav baterie počítače.
			1. Nabíjení: Při nabíjení baterie svítí indikátor jantarově.
			2. Plné nabití: V režimu napájení ze sítě svítí indikátor modře.
2		Čtečka karet Více v 1	Podporuje karty Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO) a xD-Picture Card (xD).
			Poznámka: Stisknutím vyjměte nebo vložte kartu. V jednom okamžiku lze použít jen jednu kartu.

Pohled zezadu

1

[HCYR]

Pozice pro baterii

Zde je uložena baterie počítače.

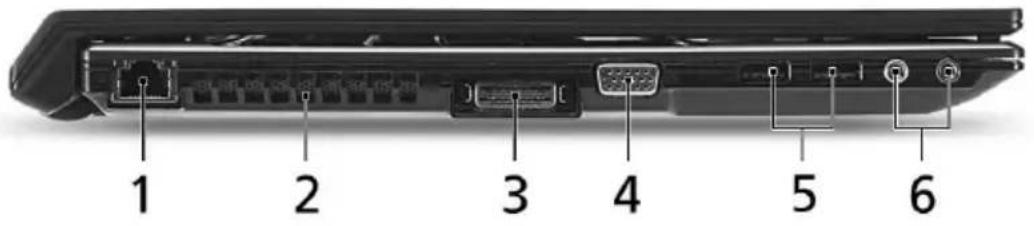

Pohled zleva

Ikona Položka Popis

1	Port Ethernet (RJ-45)	Slouží k připojení počítače k síti Ethernet 10/100/1000.
2	Ventilační otvory	Umožňují chlazení počítače i při dlouhodobém používání.
3 Acer Easy Port IVkonektor		Připojení k jednotce Acer EasyPort IV.
4 Port externíhozobrazovacího zařízení (VGA)		Umožňuje připojení zobrazovacího zařízení (například externího monitoru nebo projektoru LCD).
5	Port USB 2.0	Umožňují připojení zařízení s rozhraním USB 2.0 (například myš nebo fotoaparát USB).
6 Konektor pro vstupmikrofonu		Slouží k připojení vstupů z externího mikrofonu.
	Konektor pro připojení sluchátek,reproduktorů nebo zvukového výstupu	Slouží k připojení vnějších výstupních zvukových zařízení (například reproduktorů nebo sluchátek).

Pohled zprava

Ikona Položka Popis

1	Port USB 2.0	Umožňuje připojení zařízení s rozhraním USB 2.0 (například myš nebo fotoaparát USB).
2 Optická jednotka Interní optická jednotka, používá disky CD a DVD.
3 Otvor pro nouzové vysunutí		Umožňuje vysunutí přihrádky optické jednotky, pokud je počítač vypnutý.Poznámka: Chcete-li vysunout přihrádku optické jednotky, jestliže je počítač vypnutý, vložte do otvoru pro nouzové vysunutí kancelářskou sponku.
4	Napájecí konektor	Zajišt’uje připojení k sit’ovému adaptéru.
5 Drážka pro zámek	Kensington	Umožňuje připojení počítačového bezpečnostního zámku kompatibilního s typem Kensington.Poznámka: Připevněte bezpečnostní kabel k nehybnému předmětu, například ke stolu nebo rukojeti uzamčené zásuvky.Vložte zámek do drážky a otočením klíče zámek zamkněte. K dispozici jsou rovněž modely bez klíče.

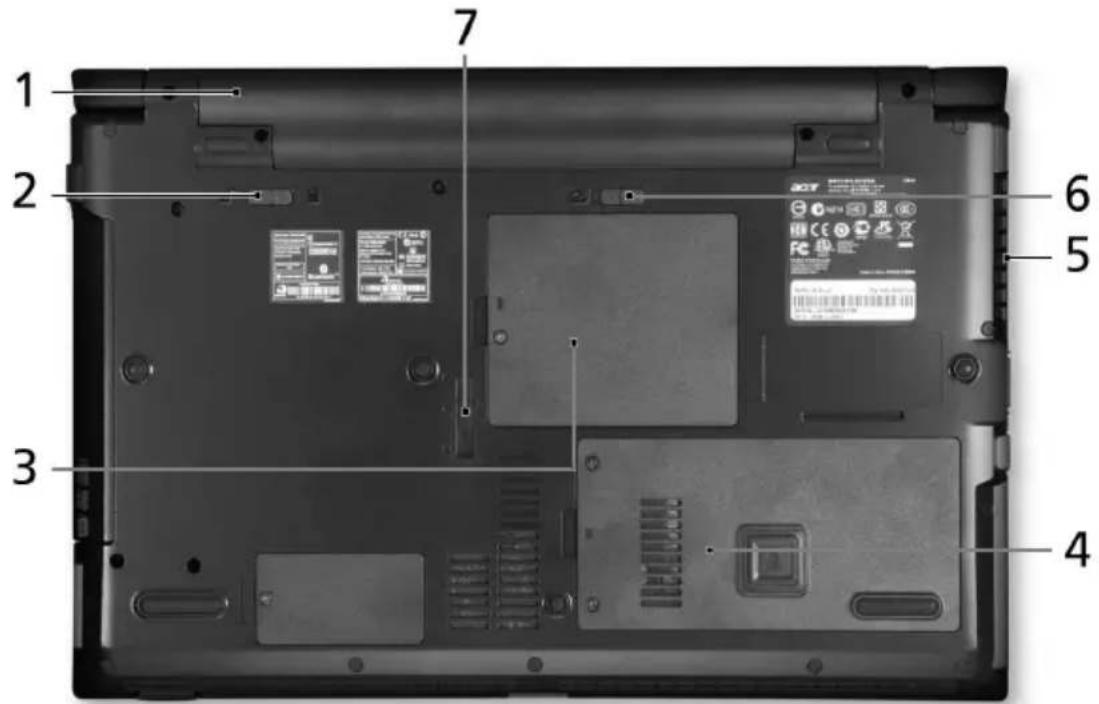

Pohled zespodu

Ikona Položka Popis

1	[CSFT]	Pozice pro baterii	Zde je uložena baterie počítače.
2	Zámek baterie Zamkne baterii na místě.[30HC]
3	[WW6S]	Pozice pro pamět'	Zde je uložena hlavní pamět' počítače.
4	[TTZZ]	Pozice pro pevný disk	Zde je uložen pevný disk počítače (zajištěný šrouby).
5	Ventilační otvory a ventilátor		Umožňují chlazení počítače i při dlouhodobém používání.Poznámka: Nezakrývejte ani neblokujte otvor ventilátoru.
6	[HHDZ]	U v baterie	oUvolňuje baterii k vyjmůdvací západka
7	Západkový systém[BTZT]	Acer MediaBay	Zajištění a odjištění zařízení Acer MediaBay (pouze u vybraných modelů).

Prostředí

- Teplota:

• Provozní: 5°C až 35°C
• Neprovozní: -20°C až 65°C

• Vlhkost (nekondenzující):

• Provozní: 20% až 80%
• Neprovozní: 20% až 80%

Séria TravelMate 8571/8531

Stručná príručka

Prenosný počítač série TravelMate 8571/8531

Číslo modelu: ____

Sériové číslo: ____

Dátum zakúpenia: ____

Miesto zakúpenia: ____

Hned' na úvod

Radi by sme vám pod'akovali za rozvoj prenosných počítačov série Acer - vašej vol'by pre vaše mobilné počítačové potreby.

Vaše príručky

1

Jednotka batérie

Slúži na uloženie batérie počítača.

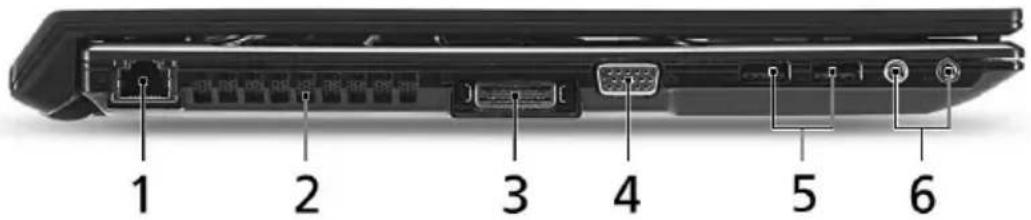

Pohl'ad zl'ava

Ikona Položka Popis

- Vlhkost' (nekondenzačná):
