40001 - Pompe à eau GARDENA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe pour collecteur d'eau de pluie submersible
Marque	Gardena
Modèle	40001 (réf. 1762, 1764, 1766)
Puissance nominale	400 W (réf. 1762) / 550 W (réf. 1764/1766)
Tension du secteur	230 V AC, 50 Hz
Débit maxi	4000 l/h (réf. 1762) / 4700 l/h (réf. 1764/1766)
Pression maxi / hauteur de refoulement maxi	1,3 bar / 13 m (réf. 1762) / 2,3 bar / 23 m (réf. 1764/1766)
Profondeur d'immersion maxi	7 m
Hauteur d'eau résiduelle	5 mm
Pression de démarrage	1,5 bar (uniquement réf. 1766)
Profondeur d'immersion mini (en fonctionnement)	60 mm
Câble d'alimentation	10 m (H05RN-F pour 1762/1764, H07RN-F pour 1766)
Poids sans câble	3,5 kg (réf. 1762) / 4,9 kg (réf. 1764) / 5,9 kg (réf. 1766)
Température maxi du liquide	35 °C
Utilisation conforme	Drainage d'eau de pluie, eau potable, eau chlorée pour arrosage
Sécurité	Disjoncteur FI (RCD) 30 mA requis, protection thermique, sécurité manque d'eau
Entretien et nettoyage	Nettoyage régulier du filtre, rinçage après eau chlorée
Pièces détachées et réparabilité	Filtre et turbine considérés pièces d'usure ; réparations par SAV Gardena
Garantie	2 ans pour usage privé
Accessoires compatibles	Raccords rapides Gardena, nez de robinet, rallonge de tube télescopique

FOIRE AUX QUESTIONS - 40001 GARDENA

Comment installer la pompe Gardena 40001 dans un réservoir ?

Montez le tube télescopique (fig. A1) en vissant sur le raccord de pompe. Réglez la hauteur du tube pour que la pompe ne touche pas le fond. Utilisez le robinet d'arrêt intégré pour régler le débit. Suspendez la pompe dans le réservoir à l'aide du tube ou d'un câble.

Comment utiliser le mode automatique avec flotteur ?

Pour les réf. 1762/1764, le flotteur doit bouger librement à la surface de l'eau. La pompe s'éteint automatiquement en l'absence de fluide. La hauteur de mise en marche et d'arrêt peut être ajustée en pressant le câble du flotteur dans le blocage : plus le câble est court, plus le niveau de mise en marche est bas.

Que faire si la pompe ne démarre pas ou s'arrête en cours de fonctionnement ?

Vérifiez les fusibles et connexions électriques, et que le disjoncteur FI ne s'est pas déclenché. Si la protection thermique a coupé la pompe, attendez qu'elle refroidisse (température maxi 35°C). Nettoyez le filtre obstrué et assurez-vous que la pompe est suffisamment immergée.

Comment nettoyer le filtre de la pompe ?

Débranchez la pompe. Tournez le filtre d'1/4 de tour dans le sens des aiguilles d'une montre et retirez-le. Nettoyez-le sous l'eau courante. Remontez en sens inverse. La pompe ne doit jamais fonctionner sans filtre.

Puis-je utiliser la pompe avec de l'eau chlorée ou salée ?

L'eau chlorée est autorisée (pompage de piscine). Cependant, après usage, rincez la pompe avec de l'eau tiède additionnée d'un nettoyant doux. L'eau salée, les produits corrosifs, inflammables ou alimentaires sont interdits.

Que signifie la détection de fuites sur la réf. 1766 ?

Si la pompe s'enclenche et s'arrête plus de 7 fois en 2 minutes (fuite < 6 l/h), elle se met hors fonction. Un programme 'petite quantité' retarde cette détection de 60 minutes pour les faibles débits. En cas de fuite, réparez la conduite puis débranchez/rebranchez la pompe.

Quelle est la profondeur d'immersion maximale ?

La pompe peut être immergée jusqu'à 7 m de profondeur maximum. Veillez à ce que la profondeur minimale en fonctionnement soit d'au moins 60 mm.

Comment entreposer la pompe en hiver ?

La pompe ne résiste pas au gel. Débranchez-la, dévissez le tube télescopique, ouvrez le robinet d'arrêt, vidangez l'eau en maintenant la pompe verticale (pour réf. 1766, mettez-la sur la tête). Nettoyez-la et conservez-la dans un endroit sec, fermé et à l'abri du gel.

Quels accessoires sont recommandés pour la pompe ?

Utilisez les raccords rapides Gardena (réf. 18215 pour 13 mm, 18216 pour 19 mm), une rallonge de tube télescopique (réf. 1745), un nez de robinet (réf. 2802), et un tuyau d'arrosage de 19 mm pour un débit optimal.

Que faire en cas de panne non résolue ?

Contactez le service après-vente Gardena. Les réparations doivent être effectuées par un centre agréé. Conservez la preuve d'achat pour la garantie de 2 ans. La turbine et le filtre sont des pièces d'usure non couvertes par la garantie.

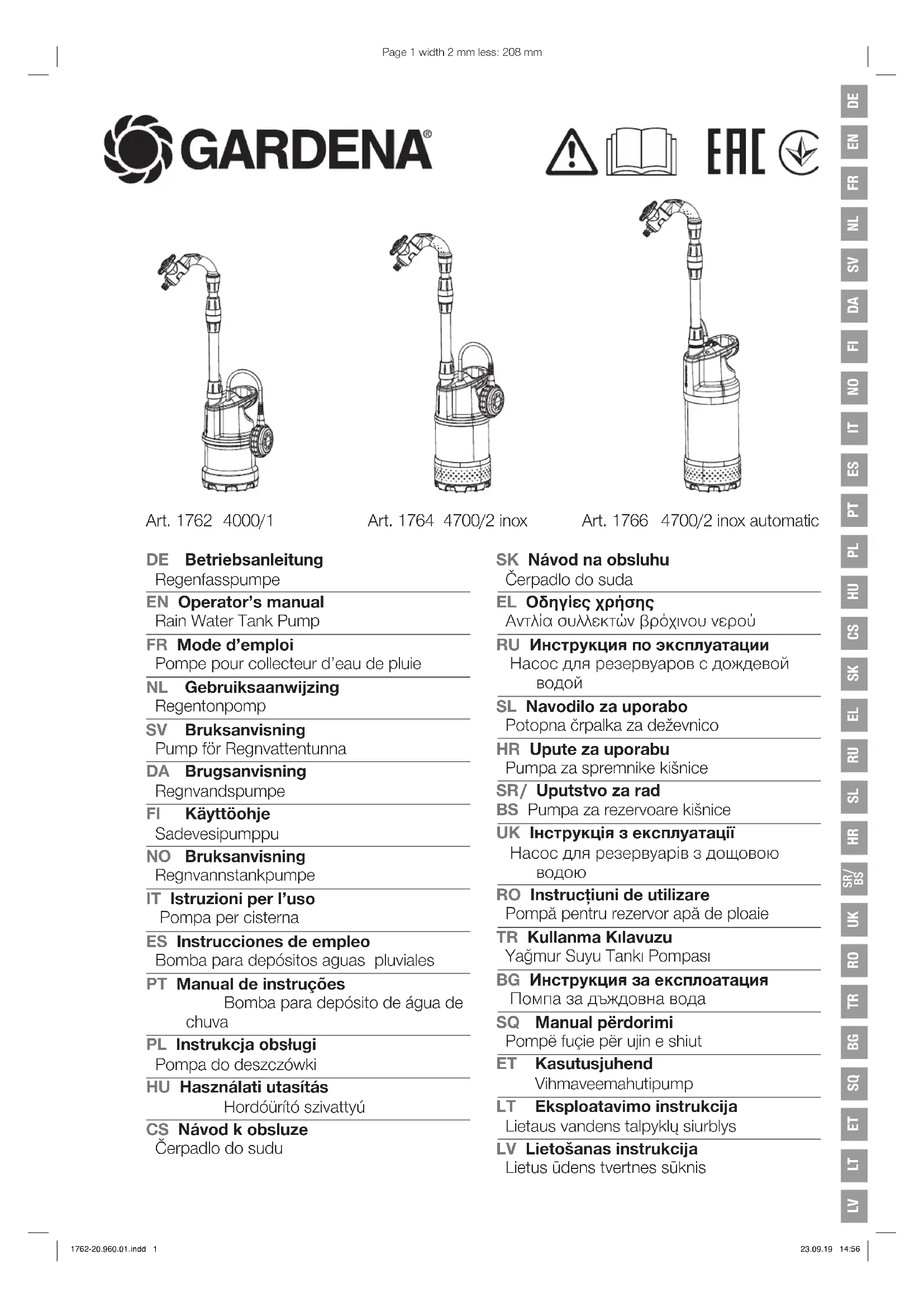

MODE D'EMPLOI 40001 GARDENA

Pompe pour collecteur d'eau de pluie

Traduction des instructions originales.

Ce produit peut être utilisé par des enfants de plus de 8 ans ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales amoindries, ou un déficit d'expériences ou de connaissances, si ceux-ci sont sous surveillance ou s'ils ont été instruits sur une utilisation sûre de l'appareil ou sur les dangers inhérents. Il est interdit aux enfants de jouer avec ce produit. Le nettoyage et l'entretien par l'utilisateur ne doit pas être effectué par des enfants sans surveillance. L'âge recommandé pour l'utilisation du produit par des jeunes gens est de 16 ans au moins. Ne jamais utiliser le produit si vous êtes fatigué ou malade, ou si vous êtes sous l'influence d'alcool, de drogues ou de médicaments.

Utilisation conforme :

La pompe pour collecteurs d'eau de pluie de GARDENA est destinée au drainage de l'eau dans des fontaines, des puits et autres réservoirs d'eau, au fonctionnement d'appareils et systèmes d'arrosage, au refoulement d'eau de pluie, eau potable et eau chlorée dans les jardins potagers ou les jardins familiaux privés.

La pompe est complètement submersible (étanche) et est conçue pour être immergée dans l'eau (profondeur d'immersion maxi : 7 m).

Le produit ne convient pas à une utilisation prolongée (fonctionnement permanent en recirculation).

DANGER! Risque de blessure!

Ne doivent pas être aspirés : l'eau salée, l'eau chargée, les produits corrosifs, les matières facilement inflammables ou explosives (essence, fuel, diluant, par exemple), les matières grasses ou alimentaires.

1. SÉCURITÉ

IMPORTANT!

Lisez la notice d'utilisation attentivement et conservez-la pour vous y référer ultérieurement.

Symboles sur le produit :

mode d'emploi.

Consignes de sécurité générales

Sécurité électrique

DANGER ! Électrocution !

Risque de blessure dû au courant électrique.

→ Le produit doit être alimenté en courant par un disjoncteur FI (RCD) avec un courant de déclenchement nominal de 30 mA maximum.

DANGER ! Risque de blessure !

Risque de blessure dû au courant électrique.

→ Débranchez le produit du secteur avant d'assurer la maintenance ou de remplacer des pièces. La prise de courant doit pour cela se trouver dans votre champ de vision.

Sécurité de fonctionnement

La température de l'eau ne doit pas excéder 35 °C.

La pompe ne peut pas être utilisée lorsque des personnes se trouvent dans l'eau. Une fuite de lubrifiant pourrait entraîner une pollution du liquide.

Disjoncteur

Sécurité manque d'eau :

Si le niveau d'eau est trop bas, la pompe s'éteint automatiquement.

→ Immergez la pompe plus profondément dans l'eau.

Disjoncteur thermique de sécurité :

En cas de surcharge, la pompe est éteinte par la protection de moteur thermique intégrée. La pompe est à nouveau prête à fonctionner après avoir suffisamment refroidi.

Purge d'air automatique

Cette pompe est équipée d'une vanne de purge destinée à éliminer un éventuel coussin d'air dans la pompe. Selon le fonctionnement, une faible quantité d'eau peut fuir sous la poignée.

Consignes de sécurité supplémentaires

Sécurité électrique

DANGER ! Arrêt cardiaque !

Ce produit génère un champ électromagnétique en cours de fonctionnement. Dans certaines conditions, ce champ peut avoir des effets sur le fonctionnement d'implants médicaux actifs ou passifs. Pour exclure le danger de situations pouvant entraîner des blessures graves ou mortelles, les personnes disposant d'un implant médical doivent consulter leur médecin et le fabricant de l'implant avant d'utiliser ce produit.

Câbles

Lors de l'utilisation de rallonges, celles-ci doivent être conformes aux sections transversales minimales du tableau suivant :

Tension Longueur de câble Section transversale

Au travers d'une fiche secteur découverte, l'humidité peut pénétrer dans la partie électrique par le câble d'alimentation, et provoquer un court-circuit.

→ Ne jamais découvrir la fiche secteur (par ex. pour une traversée murale). → Ne retirez pas la fiche de la prise de courant en tirant sur le câble mais en tirant sur la fiche. → Si le câble de raccordement au secteur de cet appareil est endommagé, le faire remplacer par le fabricant ou son service après-vente ou une personne ayant une qualification correspondante afin d'éviter tous dangers.

Assurez-vous que la fiche du câble d'alimentation et les raccordements électriques sont à l'abri de toute humidité et de toute projection d'eau.

Assurez-vous que les raccordements électriques soient à l'abri de tout risque d'induction.

Maintenez la fiche et le câble d'alimentation à l'abri de la chaleur, des produits huileux et des angles vifs.

Vérifiez la tension du réseau. Les caractéristiques techniques de la pompe indiquées sur l'appareil doivent correspondre aux caractéristiques du réseau.

Ne mettez jamais la pompe en fonctionnement dans un réservoir, bassin ou piscine dans lequel se trouverait en même temps une personne, un enfant ou un animal.

Ne transportez et ne suspendez pas la pompe par son câble d'alimentation. Nous vous conseillons de la soulever ou de la sortir de l'eau en l'attrapant par son tube de refoulement télescopique. Alternativement à cela, un câble peut être fixé à la pompe pour l'immerger, la sortir ou la sécuriser.

Vérifiez régulièrement le câble d'alimentation.

Avant chaque mise en service, contrôlez l'état de la pompe et particulièrement celui du câble d'alimentation et de la fiche.

N'utilisez pas une pompe endommagée. En cas d'usure ou d'endommagement, faites vérifier l'appareil par le service Après-Vente GARDENA.

Ne démontez pas la pompe plus qu'elle ne l'est à la livraison.

Avant utilisation après maintenance, assurez-vous que toutes les pièces sont vissées.

En cas d'utilisation de nos pompes avec un générateur, il convient de respecter les avertissements du fabricant du générateur.

Sécurité individuelle

DANGER! Risque d'asphyxie!

Les petites pièces peuvent être avalées. Les petits enfants peuvent s'étouffer avec le sac en plastique. Maintenez les petits enfants à l'écart pendant le montage.

Respectez la profondeur d'immersion minimum.

Uniquement pour réf. 1762/1764: Ne laissez pas fonctionner la pompe plus de 10 minutes à refoulement fermé.

L'aspiration de sable ou d'autres matières abrasives provoque l'usure rapide et la baisse de performance de la pompe.

La pompe ne peut pas être utilisée sans filtre.

Le flotteur doit être utilisé uniquement en dehors de l'eau.

Le tuyau ne doit pas être retiré pendant le fonctionnement.

Laissez la pompe refroidir avant d'éliminer les défauts.

2. MONTAGE

ER! Risque de blessure!

Risque de blessure si le produit démarre de façon inopinée.

→ Débranchez le produit de l'alimentation en courant électrique avant de le monter.

Monter le tube télescopique [fig. A1]:

Lorsqu'il s'agit de raccorder un tuyau d'arrosage, nous vous recommandons d'utiliser un raccord de tuyau GARDENA :

• Réf. 18215 s'il s'agit d'un tuyau d'arrosage Ø int. 13 mm et tuyau d'arrosage Ø int. 16 mm,
• Réf. 18216 s'il s'agit d'un tuyau d'arrosage Ø int. 19 mm. Le volume distribué le plus important est celui pompé à l'aide de tuyaux flexibles de 19 mm (3/4"). Le tube télescopique est réglable entre 38 et 55 cm.
• Uniquement pour réf. 1766: vissez la partie supérieure du télescope sur la partie inférieure du télescope, dans le sens contraire des aiguilles d'une montre. Veillez ce faisant à ce que le petit joint plat repose bien dans le raccord taraudé de la partie inférieure du télescope.
• Uniquement pour réf. 1762/1764 : enfichez le blocage du flotteur dans le raccord de pompe ③.
• Vissez le tube télescopique ① sur le raccord de pompe ③. Veillez à ce que le grand joint plat ② repose bien dans le raccord taraudé du tube télescopique ①.
• Desserrez la douille de serrage ④ du tube télescopique ①.
• Réglez le tube télescopique ① à la hauteur souhaitée et resserrez la douille de serrage ④.
• Branchez le tuyau de jardin au tube télescopique ①.

Le tube télescopique ① est équipé d'un robinet d'arrêt GARDENA ③. Le robinet d'arrêt ⑤ peut également être utilisé pour régler précisément la puissance de la pompe.

3. UTILISATION

DANGER ! Risque de blessure ! Risque de blessure si le produit démarre de façon inopinée. → Débranchez le produit de l'alimentation électrique avant de le raccorder, de le régler ou de le transporter.

Pompez l'eau d'un réservoir [fig. 01] :

Réglez la longueur du tube télescopique ① de telle sorte que la pompe ne touche pas le fond du contenant, ce qui permet de préserver la pompe contre la saleté se trouvant dans le contenant.

1. Suspendez la pompe dans le réservoir en utilisant le tube télescopique ①.
2. Si nécessaire, prolongez le tube télescopique ① avec un tuyau (voir 8. ACCESSOIRES).
3. Branchez la pompe à l'alimentation électrique. Attention ! La pompe démarre immédiatement.

Applications :

Dans des réservoirs plats [fig. 02] :

Si la pompe pour collecteurs d'eau de pluie est utilisée dans des réservoirs plats, p. ex. pour vider une pataugeoire, le tube télescopique peut être démonté et remplacé par le

nez de robinet GARDENA 33,3 mm (G 1) réf. 18202 / 18042 / 2602.

Le branchement du tuyau 13 mm (1/2"), 16 mm (5/8") ou 19 mm (3/4") est réalisé à l'aide des raccords rapides Original GARDENA System ou GARDENA Profi System.

Dans des réservoirs profonds :

Dans des contenants profonds (jusqu'à max. 7 m), il n'est plus possible de suspendre la pompe au tube télescopique. La pompe doit alors être immergée dans le réservoir à l'aide d'un câble fixé à la pompe. Nous recommandons de fixer le tuyau à la pompe sans tube télescopique.

Fonctionnement d'une installation avec système Micro-Drip :

Le fonctionnement d'une installation avec système Micro-Drip est possible.

Uniquement pour réf. 1762 : La pompe convient idéalement à une installation système Micro-Drip sans centrale d'irrigation.

Uniquement pour réf. 1766 : À partir de 100 l/h, la pompe fonctionne en permanence. En dessous, la pompe s'enclenche et s'éteint fréquemment et passe en programme petite quantité.

Fonctionnement avec un arroseur :

Article Débit max., / Presension à l'arrouseur	Superficie d'arrosage max.	Arroeurs possibles	Longueur de tuyau max. reconnommée 19 mm (3/4") 13 mm (1/2")
1762	570 l/h / 0,8 bar	30 m² Aqua ($)	30 m 10 m
1764/1766	750 l/h / 1,8 bar	90 m² Aqua ($, M, L), AquaZoom (S, M, Compact)	35 m 15 m

Uniquement pour réf. 1762 / 1764 :

Mode automatique avec flotteur [fig. 03] :

Afin que la pompe s'éteigne automatiquement en l'absence de fluide, le flotteur ⑥ doit pouvoir bouger librement à la surface de l'eau.

Réglage de la hauteur de mise en marche et à l'arrêt [fig. 04] :

Le niveau d'arrêt maximal et le niveau de mise en marche minimal (voir 7. CARACTÉRISTIQUES TECHNIQUES) peuvent être adaptés, en pressant le câble du flotteur dans le blocage du flotteur.

• Plus le câble entre le flotteur ⑥ et le blocage de flotteur ④ est court, plus le niveau de mise en marche est bas et plus le niveau d'arrêt est haut. → Pressez le câble du flotteur ⑥ dans l'ouverture du blocage de flotteur A.

ATTENTION !

Pour garantir l'enclenchement et la coupure du flotteur, la longueur du câble entre le flotteur et le blocage du flotteur doit être d'au moins 10 cm.

Mode manuel [fig. 05] :

La pompe reste en permanence en marche car le flotteur est ponté. Ceci désactive la sécurité manque d'eau de la pompe.

1. Pressez le flotteur 6 avec le câble vers le bas sur le blocage de flotteur A.
2. Mettez la pompe en place de façon stable dans l'eau - ou - immergez la pompe dans une fontaine ou un puits avec un câble fixé à celle-ci.
3. Branchez la pompe à l'alimentation électrique.

Attention ! La pompe démarre immédiatement.

La hauteur d'eau résiduelle min. (voir 7. CARACTÉRISTIQUES

TECHNIQUES) n'est atteinte qu'en mode manuel car en mode automatique, le flotteur éteint la pompe de façon précoce.

Uniquement pour réf. 1766 :

Mode automatique :

La pompe s'arrête automatiquement dès que l'eau cesse d'être prélevée.

En raison du clapet anti-retour intégré, la pression est conservée dans le tuyau jusqu'à ce que de l'eau soit retirée par le biais du tuyau.

Dès que de l'eau est prélevée par le tuyau (la pression dans le tuyau descend sous env. 1,5 bar), la pompe s'enclenche automatiquement.

Programme petite quantité et détection de fuites :

Détection de fuites :

Le système de contrôle arrête la pompe dès qu'il n'y a plus d'eau à puiser. En cas de défaut d'étanchéité du côté refoulement (par ex. tuyau de refoulement non étanche ou fuite de robinet), la pompe se met en marche, puis hors fonction, à des intervalles très courts.

Lorsque la pompe se met en marche et se désactive plus de 7 fois en 2 min. (pour une faible fuite < 6 l/h), la pompe se met entièrement hors fonction. Si le problème d'étanchéité du côté refoulement est résolu, la pompe doit à nouveau être débranchée et rebranchée, afin de pouvoir à nouveau fonctionner.

Programme petite quantité :

Pour que la pompe ne s'éteigne pas prématurément en cas d'application voulue avec de petites quantités (p. ex. arrosage goutte-à-goutte), la détection de fuites n'est activée qu'après 60 minutes (programme petites quantités).

La mise en marche et l'arrêt cycliques de la pompe pendant le programme petites quantités n'a aucune influence sur la durée de vie de la pompe.

En cas d'arrosage goutte-à-goutte permanent :

Si le programme petites quantités doit être utilisé pendant plus de 60 min., l'arrosage doit être interrompu pendant 5 min. avant écoulement des 60 minutes. Le programme petites quantités peut ensuite être utilisé pendant 60 minutes supplémentaires.

4. MAINTENANCE

DANGER ! Risque de blessure !

Risque de blessure si le produit démarre de façon inopinée.

→ Débranchez le produit de l'alimentation en courant électrique avant de procéder à la maintenance du produit.

Nettoyage du filtre [fig. M1] :

Afin de garantir un fonctionnement durable et sans incident, il convient de nettoyer le filtre ⑦ à intervalles réguliers.

Le filtre ① doit être nettoyé immédiatement si la pompe a véhiculé de l'eau sale.

1. Tournez le filtre ① d'1/4 de tour dans le sens des aiguilles d'une montre et retirez-le (fermeture à baïonnette).
2. Nettoyez le filtre ⑦ sous l'eau courante.
3. Remontez le filtre ⑦ dans l'ordre inverse.

La pompe ne peut pas être utilisée sans filtre.

Rincer la pompe :

Après avoir pompé de l'eau chlorée, la pompe doit être rincée.

1. Pompez de l'eau tiède (max. 35 °C) en ajoutant éventuellement un nettoyant doux (p. ex. liquide vaisselle), jusqu'à ce que l'eau pompée soit claire.
2. Éliminez les résidus en vertu des directives de la loi sur l'élimination des déchets.

5. ENTREPOSAGE

Mise hors service :

La pompe ne résiste pas au gel !

Le produit doit être rangé hors de portée des enfants.

1. Débranchez la pompe de l'alimentation électrique.
2. Dévissez le tube télescopique / le flexible de pression.
3. Ouvrez complètement le robinet d'arrêt du tube télescopique.
4. Maintenez la pompe en position verticale et laissez l'eau s'écouler. Uniquement pour réf. 1766 : mettez la pompe sur la tête jusqu'à ce que l'eau s'arrête de couler.
5. Nettoyez la pompe (voir 4. MAINTENANCE).
6. Conservez la pompe et le tube télescopique dans un endroit sec, fermé et à l'abri du gel.

Élimination :

(conformément à la directive 2012/19/UE)

Le produit ne doit pas être jeté avec les déchets ménagers normaux. Il doit être éliminé conformément aux prescriptions locales de protection de l'environnement en vigueur.

IMPORTANT !

→ Éliminez le produit par le biais de votre point de collecte et de recyclage local.

6. DÉPANNAGE

DANGER ! Risque de blessure !

Risque de blessure si le produit démarre de façon inopinée.

→ Débranchez le produit de l'alimentation en courant électrique avant d'en éliminer les défauts.

Problème Cause possible Remède

La pompe démarre, moins ne refoule pas	L'air ne peut pas s'évacuer car la conduite de refoulement est fermée (par ex. tube de refoulement coudé).	→ Ouvrez la conduite de pres-sion (p. ex. robinet d'arrêt, apparellésd'arrosage).
	Le robinet d'arrêt est fermé. → Ouvrez le robinet d'arrêt.
	Poche d'air dans le socle d'aspiration.	→ Attendez env. 60 secondes jusqu'à ce que la pompe se soit purgé (le cas échéant se soit arrêté / mise en marche).
	Le filtre est obtrué. → Nettoyez le filtre (voir 4. MAINTENANCE).
	Niveau du liquide à aspirer inférieur au niveau minimum requis.	→ Immergez la pompe plus profundément.
La pompe ne démarre pas ou s'arrête pendant le fonctionnement	Le disjoncteur thermique de sécurité a coupé la pompe en raison d'une surchauffe.	→ Nettoyez le filtre (voir 4. MAINTENANCE). Respectez la température maximale du fluide (35 °C).
	La pompe n'est pas alimentée en courant.	→ Vérifie les fusibles et les connexions enchichables électriques.
	Le disjoncteur à courant de fuite s'est déclenché (courant de début此時).	→ Débranchez la pompe de l'alimentation électrique et adresse-vous au service après-vente GARDENA.
Uniquement pour refl. 1766 : D'élection fulles a été activée. La durée maximaile de la détéction fuites (programme petites quantités 60 min.) a été dépassée.		→ En cas d'utilisation du pro-grames miniétés, raccourcissez la durée d'arrosage ou interrompez le fonctionnement pendant 5 minutes. Augmentez la consommation d'eau. Débrancher'apparil.
		Fuite côte refoulement. → Éliminez les fuites côte refoulement.
La pompe fonctionne mai la capacité de refoulement diminue	Le filtre est obstrué. → Nettoyez le filtre (voir 4. MAINTENANCE).

CONSEIL : veuillez vous adresser à votre centre de service après-vente GARDENA pour tout autre incident. Les réparations doivent uniquement être effectuées par les centres de service après-vente GARDENA ainsi que des revendeurs autorisés par GARDENA.

1. CARACTÉRISTIQUES TECHNIQUES

Pompe pour collecteur d'eau de pluie	Unité	Valeur (réf. 1762)	Valeur (réf. 1764)	Valeur (réf. 1766)
Puissance nominale	W	400	550	550
Tension du secteur	V (AC)	230	230	230
Fréquence du secteur	Hz	50	50	50
Débit maxi	l/h	4000	4700	4700
Pression maxi/hauteur de refoulement maxi	bar / m	1,3 / 13	2,3 / 23	2,3 / 23
Profondeur d'immersion maxi	m	7	7	7
Hauteur d'eau résiduelle	mm	5	5	5
Pression de démarriage	bar	-	-	1,5
Profondeur d'immersion mini (en fonctionnement) (env.)	mm	60	60	60
Câble d'alimentation	m	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Poids sans câble (env.)	kg	3,5	4,9	5,9
Température maxi du liquide °C		35	35	35

1. ACCESSOIRES

Raccord rapide GARDENA 1/2"	réf. 18215 réf. 18255
Raccord rapide GARDENA 3/4"	réf. 18216 réf. 18256
Rallonge de tube télécopique
Raccord de pompé GARDENA 1"	réf. 1745
Raccord professionnel GARDENA 2 x	réf. 2817
Nez de robinet GARDENA 1" 2 x	réf. 2802
Tuyau GARDENA 3/4"	réf. 18085

9. SERVICE/GARANTIE

Service :

Veuillez contacter l'adresse au verso.

Déclaration de garantie :

Dans le cas d'une réclamation au titre de la garantie, aucun frais ne vous sera prélevé pour les services fournis.

GARDENA Manufacturing GmbH accorde sur tous les nouveaux produits d'origine GARDENA une garantie de 2 ans à compter du premier achat chez le revendeur lorsque les produits sont exclusivement utilisés à des fins privées. Cette garantie de fabricant ne s'applique pas aux produits acquis sur un marché secondaire. La garantie couvre tous les vices essentiels du produit, manifestement imputables à des défauts de matériel ou de fabrication. Cette garantie prend en charge la fourniture d'un produit de rechange entièrement opérationnel ou la réparation du produit défectueux qui nous est parvenu gratuitement ; nous nous réservons le droit de choisir entre ces options. Ce service est soumis aux dispositions suivantes :

• Le produit a été utilisé dans le cadre de son usage prévu selon les recommandations du manuel d'utilisation.
• Ni l'acheteur ni un tiers n'a tenté d'ouvrir ou de réparer le produit.
• Seules des pièces de rechange et d'usure GARDENA d'origine ont été utilisées pour le fonctionnement.
• Présentation de la preuve d'achat.

L'usure normale de pièces et de composants (par exemple sur des lames, pièces de fixation des lames, turbines, éclairages, courroies trapézoïdales et crantées, turbines, filtres à air, bougies d'allumage), des modifications d'aspect ainsi que les pièces d'usure et de consommation sont exclues de la garantie.

Cette garantie de fabricant est limitée à la livraison de remplacement et à la réparation en vertu des conditions mentionnées ci-avant. D'autres prétentions à notre encontre en tant que fabricant, par exemple dom

Les dommages et intérêts ne sont pas couverts par la garantie du fabricant. Cette garantie ne concerne bien évidemment pas les réclamations de garantie existantes, légales et contractuelles envers le revendeur / l'acheteur.

La garantie du fabricant est soumise au droit de la République fédérale d'Allemagne.

En cas de recours à la garantie, veuillez renvoyer le produit défectueux accompagné d'une copie de la preuve d'achat et d'une description du défaut, suffisamment affranchi, à l'adresse du service GARDENA.

Pièces d'usure :

La turbine et le filtre sont des pièces d'usure et ne sont donc pas couvertes par la garantie.

1. SÉCURITÉ 14 2. MONTAGE 15 3. UTILISATION 15 4. ENTRETIEN 16 5. RANGEMENT 16 6. DÉPANNAGE 16 7. DONNÉES TECHNIQUES 16 8. ACCESSOIRES 17 9. SERVICE/GARANTIE 17

Symboles sur le produit :

des instructions.

Débranchez le produit de la prise de courant avant de monter le produit.

Monter le tube télescopique [fig. A1] :

Débranchez le produit de la prise de courant avant de connecter, ajuster ou transporter le produit.

Pomper l'eau d'un récipient [fig. 01] :

Dégazage automatique

Symboles sur le produit :

Lisez le manuel d'utilisation.

Consignes générales de sécurité

Sécurité électrique

DANGER ! Choc électrique !

Risque de blessure par courant électrique.

L'appareil doit être alimenté en courant électrique via un disjoncteur différentiel (RCD) avec un courant nominal de déclenchement de 30 mA maximum.

DANGER ! Risque de blessure !

blessure par courant électrique.

Avertissement concernant l'eau qui s'écoule :

La pompe de contrôle de débit s'arrête dès que l'eau n'est plus prélevée. En cas de fuite côté pression (par exemple, en raison d'un raccord de tuyau non étanche ou d'un robinet d'eau), la pompe se met en marche et s'arrête à intervalles rapprochés. Si la pompe s'arrête et se met en marche plus de 7 fois en 2 minutes (si la fuite est < 6 l/h), la pompe s'arrête complètement. Une fois la fuite côté pression éliminée, la pompe doit être débranchée du secteur puis rebranchée pour qu'elle soit à nouveau prête à fonctionner.

Programme de petit volume :

Pour que la pompe puisse fonctionner avec un petit volume d'eau (par exemple, pour l'irrigation goutte à goutte) et ne s'arrête pas, l'avertissement concernant l'eau qui s'écoule n'est activé qu'après 60 minutes (programme de petit volume).

Le programme de petit volume n'affecte pas la durée de vie de la pompe lors des cycles de marche et d'arrêt.

Pour une irrigation goutte à goutte continue :

Si le programme à faible volume n'est pas utilisé pendant plus de 60 minutes, l'appareil s'arrête automatiquement 5 minutes avant la fin des 60 minutes. Ensuite, le programme à faible volume peut être utilisé pendant encore 60 minutes.

4. ENTRETIEN

ATTENTION ! Risque de blessure corporelle !

Risque de blessure corporelle si l'appareil se met en marche de manière incontrôlée.

→ Avant d'effectuer l'entretien de l'appareil, débranchez-le de la source d'alimentation électrique.

Nettoyage du filtre [Fig. M1] :

Pour garantir un fonctionnement continu et sans défaut de la pompe, le filtre ⑦ doit être nettoyé à intervalles réguliers.

Après avoir pompé de l'eau sale, nettoyez immédiatement le filtre ①.

1. Tournez le filtre ⑦ d'un quart de tour dans le sens des aiguilles d'une montre et retirez-le (fermeture à baïonnette).
2. Rincez le filtre ① à l'eau courante.
3. Remontez le filtre ① en effectuant les opérations mentionnées dans l'ordre inverse.

Ne faites pas fonctionner la pompe sans filtre.

Séchage à l'air :

Après avoir utilisé de l'eau contenant du chlore, rincer le tuyau.

9/11 Allée des pierres mayettes

92635 Gennevilliers Cedex

France

http://www.gardena.com/fr

N° AZUR : 0810007823

(Prix d'un appel local)

Géorgie

Transporter LLC

39, rue Jacques Stas

Luxembourg-Gasperich 2549

Case Postale No. 12

Luxembourg 2010

Téléphone : ([phone]

[e-mail]

Mexico

AFOSA

2635-595 Rio de Mourro

Tél. : [phone]

Fax : [phone]

[e-mail]

Roumanie

Madex International Srl

Soseau Odaii 117-123

RO 013603 Bucuresti, S1

Tél. : [phone]

[e-mail]

Russie / Pocn

OOO "XyckBaPHa"

Serbie

Damel d.o.o.

Autoput za Novi Sad bb

11273 Belgrade

Téléphone : ([phone]

miroslav.iejina @ domel.rs

Singapour

Hy-Ray PRIVATE LIMITED

40 Jalan Pemimpin
