Tuotetyyppi	Sadevesisäiliön uppopumppu
Merkki	Gardena
Malli	40001 (ref. 1762, 1764, 1766)
Nimellisteho	400 W (ref. 1762) / 550 W (ref. 1764/1766)
Verkkojännite	230 V AC, 50 Hz
Maksimivirtaus	4000 l/h (ref. 1762) / 4700 l/h (ref. 1764/1766)
Maksimipaine / nostokorkeus	1,3 bar / 13 m (ref. 1762) / 2,3 bar / 23 m (ref. 1764/1766)
Suurin upotussyvyys	7 m
Jäännösveden korkeus	5 mm
Käynnistyspaine	1,5 bar (vain ref. 1766)
Pienin upotussyvyys (käytössä)	60 mm
Virtajohto	10 m (H05RN-F 1762/1764, H07RN-F 1766)
Paino ilman johtoa	3,5 kg (ref. 1762) / 4,9 kg (ref. 1764) / 5,9 kg (ref. 1766)
Nesteen maksimilämpötila	35 °C
Käyttötarkoitus	Sadeveden, talousveden ja klooratun kasteluveden pumppaus
Turvallisuus	Vaatii 30 mA vikavirtasuojakytkimen (RCD), lämpösuojaus, kuivakäyntisuoja
Huolto ja puhdistus	Suodattimen säännöllinen puhdistus, huuhtelu klooratun veden jälkeen
Varaosat ja korjattavuus	Suodatin ja juoksupyörä ovat kuluvia osia; korjaukset Gardenan huollon kautta
Takuu	2 vuotta yksityiskäytössä
Yhteensopivat lisävarusteet	Gardena-pikaliittimet, hana, teleskooppiputken jatko

Usein kysytyt kysymykset - 40001 GARDENA

Miten asennan Gardena 40001 -pumpun säiliöön?

Asenna teleskooppiputki (kuva A1) ruuvaamalla se pumpun liittimeen. Säädä putken korkeus niin, että pumppu ei kosketa pohjaa. Käytä integroitua sulkuventtiiliä virtauksen säätämiseksi. Ripusta pumppu säiliöön putken tai kaapelin avulla.

Miten käytän automaattitilaa kellukkeen kanssa?

Malleissa 1762/1764 kellukkeen on liikuttava vapaasti veden pinnalla. Pumppu sammuu automaattisesti, kun nestettä ei ole. Käynnistys- ja pysäytyskorkeutta voidaan säätää painamalla kellukkeen kaapeli lukitukseen: mitä lyhyempi kaapeli, sitä matalampi käynnistystaso.

Mitä teen, jos pumppu ei käynnisty tai pysähtyy käytön aikana?

Tarkista sulakkeet ja sähköliitännät, ja ettei vikavirtasuoja ole lauennut. Jos lämpösuoja on katkaissut pumpun, odota sen jäähtymistä (maksimilämpötila 35 °C). Puhdista tukkeutunut suodatin ja varmista, että pumppu on riittävän syvällä vedessä.

Miten puhdistan pumpun suodattimen?

Irrota pumppu verkosta. Käännä suodatinta 1/4 kierrosta myötäpäivään ja vedä se irti. Puhdista se juoksevan veden alla. Asenna takaisin kiertämällä vastapäivään. Pumppua ei saa koskaan käyttää ilman suodatinta.

Voinko käyttää pumppua klooratun tai suolaisen veden kanssa?

Kloorattu vesi on sallittu (uima-altaan pumppaus). Huuhtele pumppu käytön jälkeen lämpimällä vedellä, johon on lisätty mietoa puhdistusainetta. Suolainen vesi, syövyttävät, syttyvät tai elintarviketuotteet ovat kiellettyjä.

Mitä tarkoittaa vuodon havaitseminen mallissa 1766?

Jos pumppu käynnistyy ja pysähtyy yli 7 kertaa 2 minuutissa (vuoto < 6 l/h), se menee pois päältä. Pieni määrä -ohjelma viivästyttää tätä havaintoa 60 minuutilla pieniä virtauksia varten. Jos vuoto ilmenee, korjaa putki ja irrota/kytke pumppu uudelleen.

Mikä on suurin upotussyvyys?

Pumppu voidaan upottaa enintään 7 metrin syvyyteen. Varmista, että vähimmäissyvyys käytössä on vähintään 60 mm.

Miten säilytän pumppua talvella?

Pumppu ei kestä pakkasta. Irrota se verkosta, ruuvaa teleskooppiputki irti, avaa sulkuventtiili, tyhjennä vesi pitämällä pumppua pystysuorassa (mallissa 1766 käännä se ylösalaisin). Puhdista ja säilytä kuivassa, suljetussa ja pakkasenkestävässä tilassa.

Mitä lisävarusteita suositellaan pumpulle?

Käytä Gardena-pikaliittimiä (ref. 18215 13 mm:lle, 18216 19 mm:lle), teleskooppiputken jatketta (ref. 1745), hanaa (ref. 2802) ja 19 mm:n puutarhaletkua optimaalista virtausta varten.

Mitä teen, jos vikaa ei saada korjattua?

Ota yhteys Gardenan huoltopalveluun. Korjaukset on teetettävä hyväksytyssä huoltoliikkeessä. Säilytä ostokuitti 2 vuoden takuuta varten. Juoksupyörä ja suodatin ovat kuluvia osia, joita takuu ei kata.

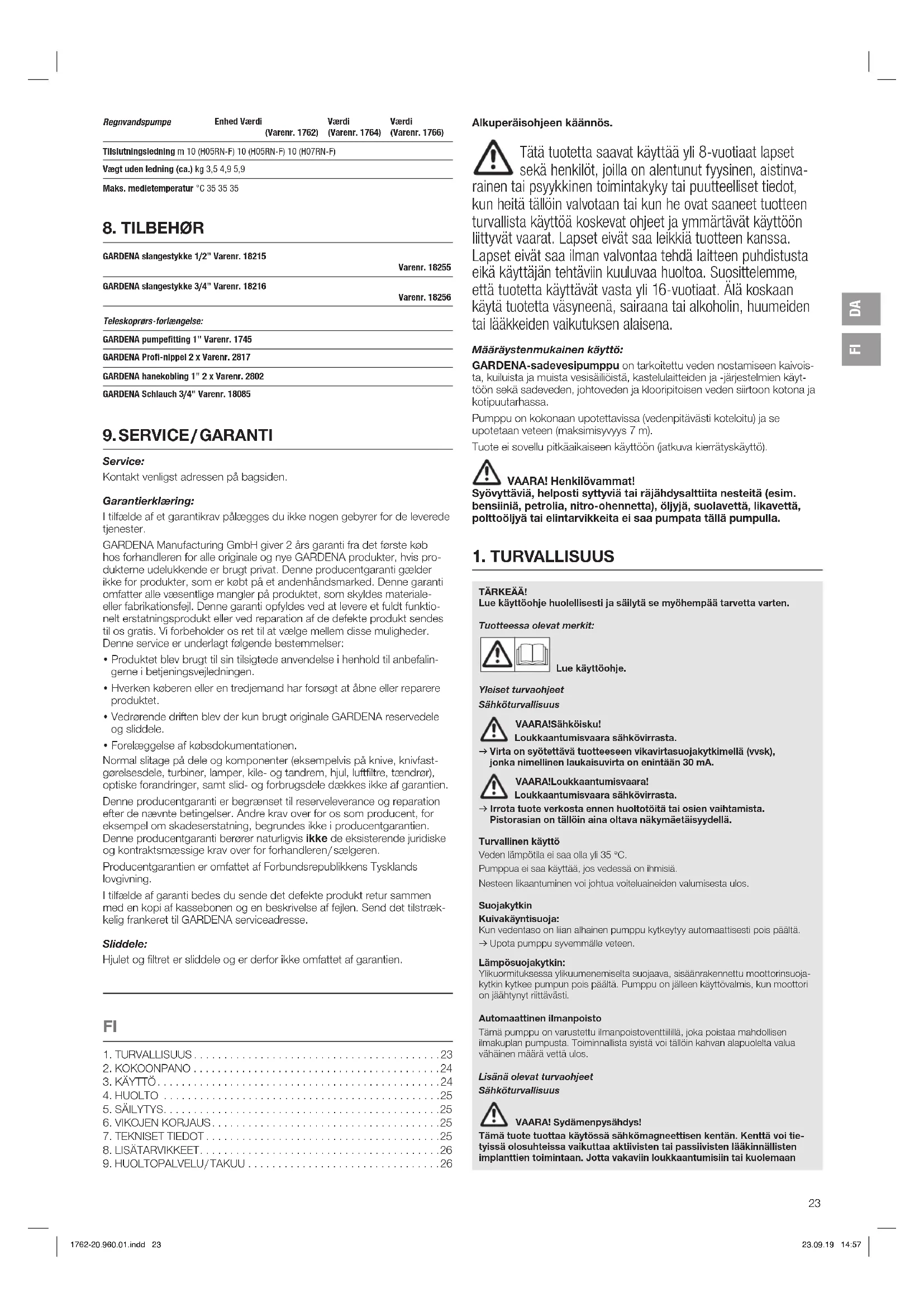

KÄYTTÖOHJE 40001 GARDENA

Alkuperäisohjeen käännös.

Tätä tuotetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentunut fyysinen, aistinvarainen tai psyykkinen toimintakyky tai puutteelliset tiedot, kun heitä tällöin valvotaan tai kun he ovat saaneet tuotteen turvallista käyttöä koskevat ohjeet ja ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä tuotteen kanssa. Lapset eivät saa ilman valvontaa tehdä laitteen puhdistusta eikä käyttäjän tehtäviin kuuluvaa huoltoa. Suosittelemme, että tuotetta käyttävät vasta yli 16-vuotiaat. Älä koskaan käytä tuotetta väsyneenä, sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

Määräystenmukainen käyttö:

GARDENA-sadevesipumppu on tarkoitettu veden nostamiseen kaivoista, kuiluista ja muista vesisäiliöistä, kastelulaitteiden ja -järjestelmien käyttöön sekä sadeveden, johtoveden ja klooripitoisen veden siirtoon kotona ja kotipuutarhassa.

Pumppu on kokonaan upotettavissa (vedenpitävästi koteloitu) ja se upotetaan veteen (maksimisyvyys 7 m).

Tuote ei sovellu pitkäaikaiseen käyttöön (jatkuva kierrätyskäyttö).

VAARA! Henkilövammat!

Syövyttäviä, helposti syttyviä tai räjähtäviä nesteitä (esim. bensiiniä, petrolia, nitro-ohennetta), öljyä, suolavettä, likavettä, polttoöljyä tai elintarvikkeita ei saa pumpata tällä pumpulla.

1. TURVALLISUUS

TÄRKEÄÄ!

Lue käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten.

Tuotteessa olevat merkit:

Lue käyttöohje.

Yleiset turvaohjeet

Sähköturvallisuus

VAARA! Sähköisku!

Loukkaantumisvaara sähkövirrasta.

→ Virta on syötettävä tuotteeseen vikavirtasuojakytkimellä (vsvk), jonka nimellinen laukaisuvirta on enintään 30 mA.

VAARA! Loukkaantumisvaara!

Loukkaantumisvaara sähkövirrasta.

→ Irrota tuote verkosta ennen huoltotöitä tai osien vaihtamista. Pistorasian on tällöin aina oltava ulottuvilla.

Turvallinen käyttö

Veden lämpötila ei saa olla yli 35 °C.

Pumppu voi aiheuttaa vaaran, jos vesi on likaista.

Nesteen likaantuminen voi johtua voiteluaineiden valumisesta ulos.

Suojakytkin

Kuvaus käynnistä:

Kun vedentaso on liian alhainen, pumppu kytkeytyy automaattisesti pois päältä.

→ Upota pumppu syvemmälle veteen.

Lämpösuojakytkin:

Ylikuumenemiselta suojaava, sisäänrakennettu moottorinsuojakytkin kytkee pumpun pois päältä. Pumppu on jälleen käyttövalmis, kun moottori on jäähtynyt riittävästi.

Automaattinen ilmanpoisto

Tämä pumppu on varustettu ilmanpoistoventtiilillä, joka poistaa mahdollisen ilmakuplan pumpusta. Toiminnallisista syistä voi tällöin kahvan alapuolelta valua vähäinen määrä vettä.

Lisäksi olevat turvaohjeet

Sähköturvallisuus

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tietyissä olosuhteissa vaikuttaa aktiivisten tai passiivisten lääkinnällisten implanttien toimintaan. Jotta vakavien loukkaantumisten tai kuolemaan

johtavien tilanteiden vaara voidaan välttää, lääkinnällistä implanttia käyttävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

Johto

Jatkojohtoa käytettäessä sen on vastattava seuraavan taulukon vähimmäishalkaisijaa.

Jännite Johdon pituus Halkaisija

230-240V/50Hz Enintään 20m 1,5mm

Jos pistoke on kerran leikattu irti, saattaa kosteus tunkeutua johtoa pitkin sähköosiin ja aiheuttaa oikosulun.

→ Älä missään tapauksessa leikkaa johtoa poikki (esim. seinän läpivientiä varten).

→ Älä vedä pistoketta irti pistorasiasta johdosta kiinni pitäen vaan itse pistokkeesta. → Jos laitteen verkkoliitäntäjohto vaurioituu, se on annettava valmistajan tai sen asiakaspalvelun tai vastaavan valtuutetun henkilön vaihdettavaksi vaaratilanteiden välttämiseksi.

Verkkopistotulpan ja liitäntöjen tulee olla suojattuja roiskevedeltä.

Varmistu siitä, että sähköpistoliitännät ovat turvallisella alueella, johon ei vesi ja kosteus pääse.

Suojaa verkkopistotulppa ja verkkoliitäntäkaapeli kuumuudelta, öljyltä ja teräviltä reunoilta.

Noudata verkkojännitteen arvoja. Typpikilven tietojen tulee vastata sähköverkon arvoja.

Uima-altaassa oleskeltaessa tulee verkkopistotulpan olla ehdottomasti vedetty irti. Verkkoliitäntäkaapelia ei saa käyttää pumpun kiinnittämiseen tai kuljettamiseen.

Pumpun upottaminen tai ylös vetäminen tulee tehdä teleskooppiputkesta.

Vaihtoehtoisesti sadevesipumppuihin voidaan kiinnittää köysi, jolla pumppu upotetaan veteen, vedetään ylös tai varmistetaan.

Tarkista verkkokaapeli säännöllisesti.

Tarkasta pumppu (varsinkin verkkojohto ja verkkopistotulppa) silmämääräisesti aina ennen käyttöä.

Viallista pumppua ei saa käyttää. Vikatapauksessa anna pumppu ehdottomasti GARDENA-huoltopalvelun tarkastettavaksi.

Älä pura pumppua enempää kuin mitä se on toimitustilassa.

Varmista huollon jälkeen ennen käytön aloittamista, että kaikki osat on kiinnitetty paikoilleen.

Kun pumppua käytetään generaattorin kanssa, on huomioitava generaattorin valmistajan varoitukset.

Henkilökohtainen turvallisuus

VAARA! Tukehtumisvaara!

Pienet osat voidaan niellä helposti. Muovipussin vuoksi pienten lasten tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana.

Noudata pumpun ominaisuuksissa ilmoitettua vähimmäisvedensyvyyttä.

Vain tuote 1762/1764: Älä käytä pumppua kauempaa kuin 10 minuuttia painepuolen ollessa suljettuna.

Hiekka ja muut hankaavat aineet lisäävät pumpun kulumista ja vähentävät sen tehoa.

Pumppua ei saa käyttää ilman suodatinta.

Kohokytkimeen saa tehdä asetuksia vain veden ulkopuolella.

Letkua ei saa irrottaa käytön aikana.

Anna pumpun jäähtyä ennen kuin alat poistaa vikoja.

2. KOKOONPANO

VAARA! Henkilövammat! Tukehtumisvaara, Jo

→ Irrota tuote sähkönjakelusta ennen kuin asennat tuotteen.

Teleskooppiputken kiinnitys [kuva A1]:

Suosittelemme käyttämään puutarhaletkujen liittämiseen GARDENA-letkuliitintä:

Tuotenro 18215: 13 mm (1/2") ja 16 mm (5/8") tai Tuotenro 18216: 19 mm (3/4") letkuille. Käytettäessä 19 mm (3/4") letkuja on tuottomäärä suunn.

Teleskooppiputki on säädettävissä 38–55 cm:n pituuteen.

1. Vain tuote 1766: Kierrä teleskooppiputken yläosa (vastapäivään) kiinni teleskooppiputken alaosaan. Varmista, että pieni tasotiiviste istuu kunnolla teleskooppiputken alaosan liitoskierteessä.
2. Vain tuote 1762/1764: Liitä kohokytkimen lukitus pumpun liitäntään (3).
3. Kierrä teleskooppiputki ① kiinni pumpun liitäntään ③. Varmista tällöin, että suuri tasotiiviste on kiinni teleskooppiputken ① liitoskierteessä.
4. Irrota teleskooppiputken ① kiristysholkki ④.
5. Aseta teleskooppiputki (1) haluttuun korkeuteen ja kierrä kiristysholkki (4) jälleen tiukkaan. 6. Yhdistä puutarhaletku teleskooppiputkeen ①. Teleskooppiputki ① on varustettu GARDENA-sulkuventtiilillä ⑤. Sulkuventtiiliä ⑤ voidaan käyttää myös pumpun tehon hienosäätöön.

3. KÄYTTÖ

RA! Henkilövammat!

Kääntymisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin liität tuotteen, säädät sitä tai kuljetat sitä.

Veden pumppaus säiliöstä [kuva O1]:

Teleskooppiputken ① pituus on asetettava niin, että pumppu ei kosketa säiliön pohjaan, näin säiliössä oleva lika ei tunkeudu pumppuun.

1. Ripusta pumppu teleskooppiputkesta ① säiliöön.
2. Pidennä teleskooppiputkea ① tarvittaessa letkulla (katso 8. LISÄTARVIKKEET).
3. Yhdistä pumppu sähkönjakeluun. Huomio! Pumppu käynnistyy heti.

Käyttökohteet:

Säiliöiden ollessa matalia [kuva O2]:

Jos sadevesipumppua käytetään matalissa säiliöissä, esimerkiksi kaivon tyhjentämiseen, teleskooppiputki voidaan irrottaa ja sen tilalle kiinnittää

GARDENA hanaliitin 33,3 mm (G 1) tuotenro 18202/18042/2602.

Letkuliitäntä 13 mm (1/2") 16 mm (5/8") tai 19 mm (3/4") tehdään Original GARDENA System tai GARDENA Profi-sarjan pikalittimillä.

Säiliöiden ollessa syviä:

Syvemmissä säiliöissä (max. 7 m), pumppua ei voida enää ripustaa teleskooppiputken varaan. Tällöin pumppu täytyy upottaa säiliöön köyden varassa, joka on kiinnitetty pumppuun. Pumppuun on suositeltavaa kiinnittää letku ilman teleskooppiputkea.

Micro-Drip-System laitteiston käyttö:

Micro-Drip-System laitteiston käyttö on mahdollista.

Vain tuote 1762: Pumppu soveltuu optimaalisesti liitettäväksi

Micro-Drip-System-laitteistoon ilman peruslaitetta.

Vain tuote 1766: Pumppu on käynnissä jatkuvasti 100 l/h virtausmäärästä lähtien. Määrän ollessa sitä vähemmän pumppu kytkeytyy usein päälle ja pois ja vaihtaa pienen määrän ohjelmaan.

Käyttö sadettimen kanssa:

Tuote Maks.	äpivir-taus/paine sadettlmessa	Suurin sadetet-tava alue	Mahdolliset sadettimet	Letakun suositettu maksimipitius
				19 mm (3/4")	13 mm (1/2")
1762	570 l/h /0,8 bar	30 m²	Aqua (S)	30 m	10 m
1764/ 1766	750 l/h /1,8 bar	90 m²	Aqua (S, M, L), AquaZoom (S, M, Compact)	35 m	15 m

Vain tuote 1762/1764:

Automaattikäyttö kohokytkimen kanssa [kuva O3]:

Jotta pumpun käynti katkaistaan automaattisesti pumpattavan nesteen puuttuessa, täytyy kohokytkimen ⑥ voida liikkua vapaasti vedenpinnalla.

Käynnistys- ja katkaisukorkeuden asettaminen [kuva O4]:

Maksimaalista kytkentäkorkeutta ja minimaalista katkaisukorkeutta (katso 7. TEKNISET TIEDOT) voidaan muuttaa siten, että kohokytkimen johto pidetään kohokytkimen liikkeen mukaan.

Mitä lyhyempi kohokytkimen 6 ja kohokytkimen lukituksen A välillä oleva johto on, sitä matalammaksi kytkentäkorkeus tulee ja sitä korkeammaksi katkaisukorkeus. → Paina kohokytkimen johto kohokytkimen 6 lukituksen A aukkoon.

HUOMIO!

Jotta kohokytkimen käynnistys ja katkaisu on varmistettu, johdon pituuden on oltava kohokytkimen ja kohokytkimen lukituksen välillä vähintään 10 cm.

Manuaalinen käyttö [kuva O5]:

Pumppu pysyy jatkuvasti käynnissä, sillä kohokytkin ohitetaan. Pumpun kuivakäyntisuoja menee tällöin pois päältä.

1. Paina kohokytkin ⑥ johdon kanssa alas kohokytkimen lukitukseen A.
2. Aseta pumppu tukevasti pystysuoraan veteen - tai - upota pumppu pumppuun kiinnitetystä köydestä kaivoon tai kuiluun.
3. Yhdistä pumppu sähkönjakeluun. Huomio! Pumppu käynnistyy heti.

Loppuveden korkeus (Katso 7, TEKNISET TIEDOT) saavutetaan vain manuaalisessa käytössä, sillä automaattikäytössä kohokytkin kytkee pumpun pois päältä ja se on ennen.

Vain tuote 1766:

Automaattikäyttö:

Pumppu kytkeytyy automaattisesti pois päältä, kun vettä ei enää oteta.

Paine säilyy letkussa integroidun takaiskuventtiilin vuoksi niin kauan, kunnes letku otetaan pois vedestä.

Kun letkusta päästetään vettä (letkun paine putoaa alle n. 1,5 bar), kytkeytyy pumppu automaattisesti päälle.

Pienen määrän ohjelma ja vuotovaroitus:

Vuotovaroitus:

Virtauksen valvonta kytkee pumpun automaattisesti pois päältä, jos siihen ei enää tule vettä. Jos painepuolella tapahtuu vuoto (esim. letku tai hana vuotaa), pumppu kytkeytyy päälle ja pois päältä lyhyin väliajoin. Jos pumppu kytkeytyy päälle ja pois päältä tiheämmin kuin 7 kertaa minuutissa (vuoto < 6 l/h), se pysähtyy kokonaan. Kun painepuolen vuoto korjataan, pumppu on irrotettava verkkovirrasta ja kytkettävä siihen uudelleen, jotta se alkaa taas toimia.

Pienen määrän ohjelma:

Jotta pumppu ei sammu halutussa käytössä pienellä vesimäärällä (esim. pisarakastelulla), vuotovaroitus aktivoidaan vasta 60 minuutin jälkeen (pienen määrän ohjelma).

Säännöllisellä pumpun päälle- ja poiskytkennällä pienen määrän ohjelman aikana ei ole vaikutusta pumpun käyttöikään.

Jatkuvalla pisarakastelulla:

Jos pienen määrän ohjelmaa halutaan käyttää pidempään kuin 60 minuuttia, on kastelu keskeytettävä 5 minuutin ajaksi ennen kuin 60 minuuttia on kulunut umpeen. Tämän jälkeen pienen määrän ohjelmaa voidaan käyttää jälleen 60 minuuttia.

4. HUOLTO

VAARA! Henkilövammat!

Loukkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin huollat sitä.

Suodattimen puhdistus [kuva M1]:

Pitkäkestoisen ja ongelmattoman käytön varmistamiseksi suodatin ① tulisi puhdistaa säännöllisesti.

Likaisen veden kuljettamisen jälkeen suodatin ① on puhdistettava välittömästi.

1. Käännä suodatinta ① 1/4-kierrosta myötäpäivään ja vedä se irti (pikasuljin).
2. Puhdista suodatin juoksevan veden alla.
3. Asenna suodatin ① jälleen päinvastaisessa järjestyksessä.

Pumppua ei saa käyttää ilman suodatinta.

Pumpun huuhtelu:

Pumppu on huuhdeltava, kun sillä on pumpattu klooripitoista vettä.

1. Pumppaa haaleaa vettä (enintään 35 °C), johon on mahdollisesti lisätty mietoa puhdistusainetta (esim. astianpesuainetta), kunnes pumpattu vesi on kirkasta.
2. Hävitä loppujäämät jätelain ohjesääntöjen mukaisesti.

5. SÄILYTYS

Käytöstä poistaminen:

Pumppu ei ole suojattu jäätymiseltä!

Tuote on säilytettävä lasten ulottumattomissa.

1. Irrota pumppu sähkönsyötöstä.
2. Kierrä teleskooppiputki/paineletku irti.
3. Avaa teleskooppiputken sulkuventtiili kokonaan.
4. Pidä pumppua pystyasennossa ja anna veden valua ulos pumpusta. Vain tuote 1766: Käännä pumppu ylösalaisin, kunnes vettä ei enää tule ulos.
5. Puhdista pumppu (katso 4. HUOLTO).
6. Säilytä pumppu ja teleskooppiputki kuvan mukaisesti, suljetussa ja pakkaselta suojatussa paikassa.

Hävittäminen:

(direktiivin 2012/19/EU mukaan)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana.

Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

6. VIKOJEN KORJAUS

VAARA! Henkilövammat!

Loukkaantumisvaara, jos tuote käynnistyy tahattomasti.

Irrota tuote sähköjakelusta ennen kuin korjaat tuotteen vikoja.

Ongelma Mahdollinen syy Korjaus

Pumppu kāy, mutta el pumppaa	Ilma ei pāäse poistumaan, koska paineletku on suljettuna. (Mahd. taittunut paineletku).	→ Avaa painejohto (eslm. sulkuventtiil, levityslaitteet).
	Sulkuventtiili on suljettu. → Avaa sulkuventtiil.
	Ilmalukko Imukotelossa. → Šdota noln 60 sekuntia, kunnes pumppu on suoritta-nut itsestään ilmanpoiston (tarvittaessa kytrke virta Pols pääälä/jälleen päälle).
	Suodatin on tutkeutunut. → Puhdista suodatin (katso 4. HUOLTO).
	Vedenpinta kāytöänotossa alle minimitason. → Upota pumppu syvemälle.
Pumppu el käynlysty tai pysäntykästi kāytön alkana	Lämpösuojaktykn on kytkenyt pumpun Pols pääätä ylikuumenemisenvuoksi.	→ Puhdista suodatin (katso 4. HUOLTO). Ota huomloon veden korkein lämptölla (35 °C).
	Pumppu ilman virta. → Tarkasta sulakkeet ja sähköisetpistollittimet.
	Vikavirtasuojaktykn on lauennut. → Irrota pumppu sähkonjäkte lusta ja kännny GARDENA-huolltopalvel nuoleen.
Valn tuote 1766:	Vuotovaroftus on aktivolu. Säädetymvuotovaroituksen (pielen märärän ohjelmjan maksilmäktöäoka (60 minuuttia) yiléttiin.	→ Kun kāytāt pienen märärän ohjelmaa, lyhännä kaste-luaikaa tai kesketyä kāytö 5 minuottksi. Lissä vedenkū-lutusta. Vedä virtapistoke irti.
	Vuoto painepuolella. → Varmista, ettei painepuolella ole vuotoja.

Pumppu on käynnissä,

mutta nostoteho vähenee

Suodatin on tukkeutunut. → Puhdista suodatin

(katso 4. HUOLTO)

HUOMAUTUS: Käänny muissa häiriötapauksissa GARDENA-huoltopalvelun

puoleen. Korjaukset saa suorittaa ainoastaan GARDENA-huoltopalvelu tai GARDENAN valtuuttamat erikoisliikkeet.

7. TEKNISET TIEDOT

Sadevesipumppu	Yksikkö	Arvo (tuotenro 1762)	Arvo (tuotenro 1764)	Arvo (tuotenro 1766)
Nimellistho	W	400	550	550
Verkkojannite	V (AC)	230	230	230
Sadevesipumppu	Yksikkö Arvo		Arvo
		(tuotenro 1762)	(tuotenro 1764)	(tuotenro 1766)
Verkkotaajuus Hz 50 50 50
Maksimituotto l/h 4000 4700 4700
Maksilmpalne/	bar /	1,3 /	2,3 /	2,3 /
maksiminostokorkeus	m	13	23	23
Maks. upotussyvyss m 7 7 7
Loppuveden korkeus mm 5 5 5
Kytkentäpalne bar -- 1,5
Min. upotussyvyss käytöön otettaessa(noln)	mm 60 60 60
Liitäntäkaapeli m 10 (H05RN-F) 10 (H05RN-F) 10 (H07RN-F)
Paino ilman johtoa (noin) kg 3,5	4,9		5,9

Nesteen maksimilämpötila C353535

1. LISÄTARVIKKEET

GARDENA pkallitn 1/2"	tuotenro 18215
	tuotenro 18255
GARDENA pikallitn 3/4"	tuotenro 18216
	tuotenro 18256
Teleskooppiputken jatke:
GARDENA pumpun lilläntäkappale 1"	tuotenro 1745
GARDENA Profi-nippeli 2 x	tuotenro 2817
GARDENA hanallittn 1" 2 x	tuotenro 2802
GARDENA letku 3/4"	tuotenro 18085

9. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä takasivulla olevaan osoitteeseen.

Takuuilmoitus:

Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

GARDENA Manufacturing GmbH antaa kaikille uusille GARDENA-tuotteille kahden (2) vuoden takuun jälleenmyyjältä ostettuna ensimmäisestä ostopäivästä alkaen, jos tuotteita on käytetty ainoastaan yksityiskäytössä. Tämä valmistajan takuu ei koske jälkimarkkinoilta ostettuja tuotteita. Tämä takuu koskee kaikkia tuotteen oleellisia puutteita, jotka johtuvat todistettavasti materiaali- tai tuotantovirheistä. Takuun puitteissa asiakkaalle toimitetaan toimiva, korvaava tuote tai viallinen tuote korjataan maksutta. Pidätämme oikeuden valita jommankumman näistä vaihtoehdoista. Palvelua koskevat seuraavat ehdot:

• Tuotetta on käytetty sille määritettyyn käyttötarkoitukseen käyttöohjeiden mukaisesti.
• Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta. Käytössä on käytetty ainoastaan alkuperäisiä GARDENAn vara- ja kuluvia osia.
• Ostokuitin esittäminen.

Osien ja komponenttien tavallinen kuluminen (esimerkiksi terissä, terien kiinnityksissä, turbiineissa, lampuissa, killa- ja hammashihnoissa, pyörissä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piiriin.

Tämä valmistajan takuu rajoittuu korvaavaan toimitukseen ja korjaukseen edellä mainituilla edellytyksillä. Meitä valmistajana vastaan esitetyt muut vaatimukset, kuten vahingonkorvaukset, eivät ole perusteltuja valmistajan takuun osalta. Tämä valmistajan takuu ei vaikuta tietenkään liikkeen/jälleenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisiin takuuvaatimuksiin.

Valmistajan takuu noudattaa Saksan liittotasavallan lakeja.

Takuutapauksissa lähetä viallinen tuote yhdessä ostotositteen kopion ja virhekuvauksen kanssa postimaksu maksettuna kääntöpuolella olevaan GARDENA-huolto-osoitteeseen.

Kuluvat osat:

Siipipyörä ja suodatin ovat kuluvia osia, eivätkä siten kuulu takuun piiriin.

1. SERVICE/GARANTI 29

OHT! Kehavigastuste oht!

OHT! Elektrilögi oht!

Lekkivate märdeainete toitu voib vedelik reostuda.

Kaitselulidit

Kuivkaigukaitse:

Kaitamine vihmutiga:

Artikkel Maksimaalne låbivool/ surve vihmutil	Maksimaalne vihmutuse pindala	Vöimalikud vihmutid	Maksimaalne soovitatav voolikupikkus 19 mm (3/4") 13 mm (1/2")
1762	570 l/h/ 0,8 bar	30 m² Aqua (S)	30 m 10 m
1764/ 1766	750 l/h/ 1,8 bar	90 m² Aqua (S,	M, L), AquaZoom (S, M, Compact)	35 m 15 m

Ainult art. nr. 1762/1764 puhul:

Väikekoguste programm ja tikuva vee hoiatus:

Tikuva vee hoiatus:

Pideva tikkastmise puhul:

Pump ei ole pakasekindel!

Toodet peab sailltama lastele ligipaaismatuna.

Probleem Voimalik pohjus Korvaldamine
