Тип продукту	Занурювальний насос для збору дощової води
Бренд	Gardena
Модель	40001 (арт. 1762, 1764, 1766)
Номінальна потужність	400 Вт (арт. 1762) / 550 Вт (арт. 1764/1766)
Напруга мережі	230 В змінного струму, 50 Гц
Максимальна подача	4000 л/год (арт. 1762) / 4700 л/год (арт. 1764/1766)
Максимальний тиск / максимальна висота напору	1,3 бар / 13 м (арт. 1762) / 2,3 бар / 23 м (арт. 1764/1766)
Максимальна глибина занурення	7 м
Залишкова висота води	5 мм
Тиск запуску	1,5 бар (тільки арт. 1766)
Мінімальна глибина занурення (в роботі)	60 мм
Кабель живлення	10 м (H05RN-F для 1762/1764, H07RN-F для 1766)
Вага без кабелю	3,5 кг (арт. 1762) / 4,9 кг (арт. 1764) / 5,9 кг (арт. 1766)
Максимальна температура рідини	35 °C
Призначення	Дренаж дощової води, питна вода, хлорована вода для поливу
Безпека	Необхідний автоматичний вимикач диференційного струму (ПЗВ) 30 мА, тепловий захист, захист від сухого ходу
Технічне обслуговування та чищення	Регулярне очищення фільтра, промивання після хлорованої води
Запчастини та ремонтопридатність	Фільтр та турбіна вважаються зношуваними деталями; ремонт у сервісному центрі Gardena
Гарантія	2 роки для приватного використання
Сумісні аксесуари	Швидкі з'єднання Gardena, наконечник крана, подовжувач телескопічної трубки

Часті запитання - 40001 GARDENA

Як встановити насос Gardena 40001 у резервуар?

Встановіть телескопічну трубку (мал. A1), накрутивши її на з'єднання насоса. Відрегулюйте висоту трубки так, щоб насос не торкався дна. Використовуйте вбудований запірний кран для регулювання потоку. Підвісьте насос у резервуарі за допомогою трубки або троса.

Як використовувати автоматичний режим з поплавком?

Для арт. 1762/1764 поплавок повинен вільно рухатися на поверхні води. Насос автоматично вимикається за відсутності рідини. Висоту ввімкнення та вимкнення можна регулювати, затискаючи кабель поплавка у фіксаторі: чим коротший кабель, тим нижчий рівень ввімкнення.

Що робити, якщо насос не запускається або зупиняється під час роботи?

Перевірте запобіжники та електричні з'єднання, а також чи не спрацював диференційний автомат. Якщо тепловий захист вимкнув насос, зачекайте, поки він охолоне (максимальна температура 35°C). Очистіть засмічений фільтр і переконайтеся, що насос достатньо занурений.

Як почистити фільтр насоса?

Відключіть насос. Поверніть фільтр на 1/4 оберту за годинниковою стрілкою та зніміть його. Промийте його під проточною водою. Встановіть у зворотному порядку. Насос ніколи не повинен працювати без фільтра.

Чи можна використовувати насос з хлорованою або солоною водою?

Хлорована вода дозволена (перекачування з басейну). Однак після використання промийте насос теплою водою з м'яким миючим засобом. Солона вода, корозійні, горючі або харчові продукти заборонені.

Що означає виявлення витоку на арт. 1766?

Якщо насос вмикається та вимикається більше 7 разів за 2 хвилини (витік < 6 л/год), він вимикається. Програма 'мала кількість' затримує це виявлення на 60 хвилин для малих витрат. У разі витоку відремонтуйте трубопровід, потім відключіть та підключіть насос знову.

Яка максимальна глибина занурення?

Насос можна занурювати на максимальну глибину до 7 м. Переконайтеся, що мінімальна глибина під час роботи становить не менше 60 мм.

Як зберігати насос взимку?

Насос нестійкий до морозу. Відключіть його, відкрутіть телескопічну трубку, відкрийте запірний кран, злийте воду, тримаючи насос вертикально (для арт. 1766 поставте його на голову). Очистіть його та зберігайте в сухому, закритому та захищеному від морозу місці.

Які аксесуари рекомендовані для насоса?

Використовуйте швидкі з'єднання Gardena (арт. 18215 для 13 мм, арт. 18216 для 19 мм), подовжувач телескопічної трубки (арт. 1745), наконечник крана (арт. 2802) та поливальний шланг 19 мм для оптимальної витрати.

Що робити, якщо несправність не усунута?

Зверніться до сервісного центру Gardena. Ремонт повинен виконуватися уповноваженим центром. Збережіть документ про покупку для гарантії на 2 роки. Турбіна та фільтр є зношуваними деталями, на які гарантія не поширюється.

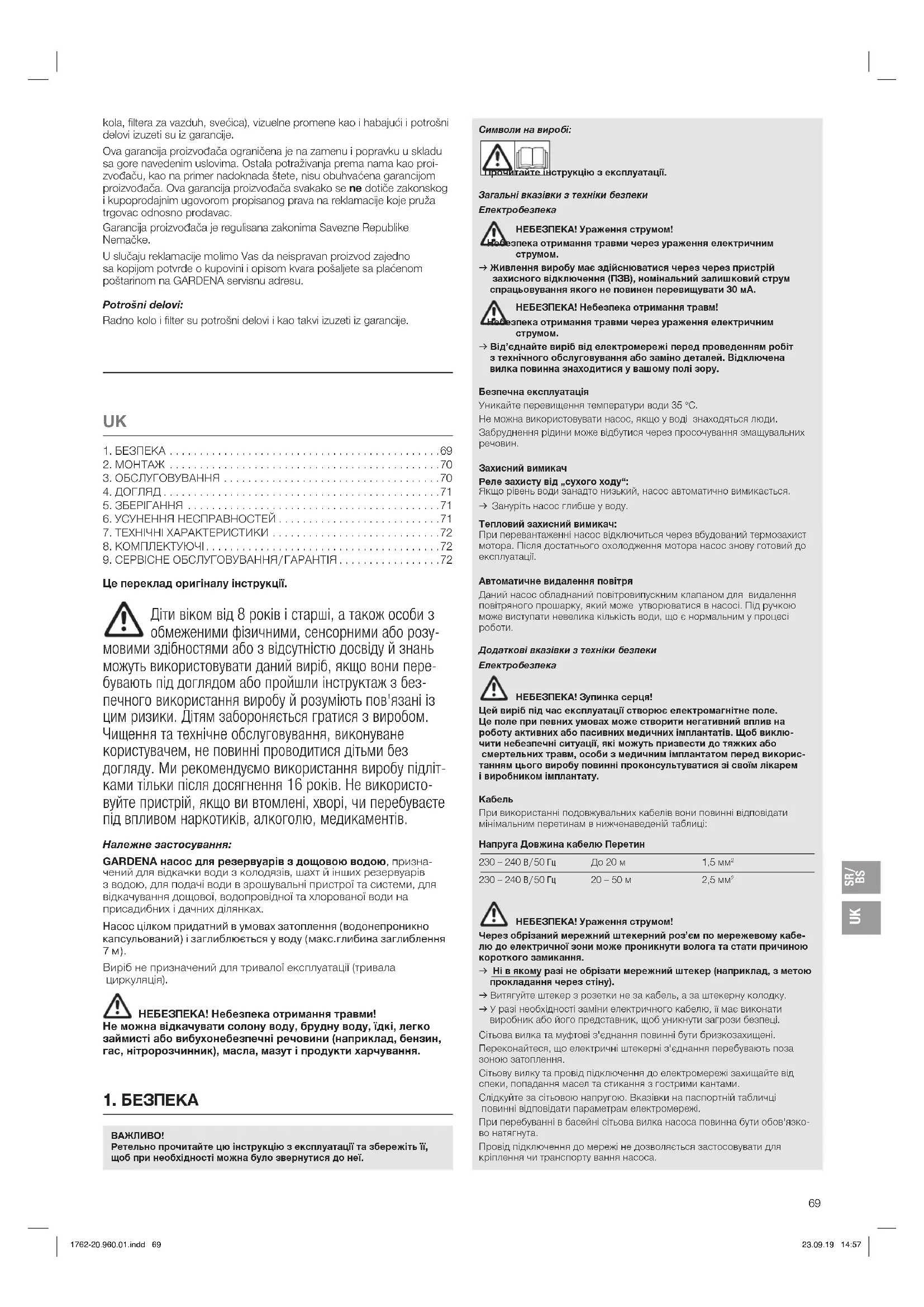

ПОСІБНИК КОРИСТУВАЧА 40001 GARDENA

Hacoc ppaioe, ane ne bldkauye	Повитрий не може виши, тому што заочино Магістпалні harі- танна (Можліво оретгүвся наріріний руков).	→ Вдікрініte hapіпу піні. (нарірініді, заірінін ВсHTMЛь, піністій дія dɔszyвані).
	Зanірінін BСТМЛь заочіп'm.	→ Вдікрініte zanіріні BСТМЛь.
	Повірінna пірбka у всмік'tу- ballьнomy latубky.	→ Почесіе 60 секун, поін насOC samost\'иno He Bmdu- піль'tь nobіті (пірін hooboxid- ності BИКLOCHNYI/BKLOCHNTI).
	Філь'tр заibиьс. → Oчіstіпфіль'tр (diniv. 4. ДОГЛД).
	Рівень Bodо річ ВБЕDEні В eckі пуатцію Нінчec dOZOBENHOrgOMIHIMALBOHOr pівні Bodи.	→ 3aunypіьн БACOC rlinbwe.
Hacoc Ne sanyckaetbca аоб v поцісі ekciplnyatauii panTOBO зуннгысься	Теллівий захисné виимькay ВidіКlінчьн BACOC chepe зпец- ріь.	→ Oчіstіпфіль'tр (diniv. 4. ДОГЛД). 3berpәтіе увагу на мakсі- maßьну Temnéратуpe ceperobovида (35 °C).
	Hacoc 6ez CTprуMu. → Пechевір've зanobінін и сі�іктучін 3'EDнанні.
	Спраціюв пістірі Захисно BIDIXKLOHENH (ctrypm BtOKy).	→ Вдікінічіь hapococ BID мерікі сі�ікpopінініні i зерпіьсьdocepichorO цentry GARDENA.
Тільки яда apt. 1766: AKTHIBOвано Краллі. Пechевишени lo MAck# Ma'lbyн TrpenlntiD for Ch Malyal poBNB Kpamelny (PporgpmaДя manoi kİlskocti BODi 60 xB.).	→ Рін ВИКOPINCTAHNI ррогамп діmaоі кільcockTi BOД сokріпі Trpenlnti Dlch Malyal poBNB Kpamelny (PporgpmaДя manoi kİlskocti BODi 60 xB.).
	Порушень repremetnhocti над Saniprih Stortоhi.	→ Ucnyы'reпорушень repremet- TmNcoHSTI Na Hapiprih Stotopoi, za habrHocti.
Hacoc пpaioe, ane пordукTGINHCTbnadae	Філь'tр заibиьс. → Oчіstіпфіль'tр (diniv. 4. ДОГЛД).

BKA3IBKA: B pasi HnHx HecnpaHOBTei 3BepHtCBs, 6yIb NaCa, Jo cepBichoro CEHTpy GARDENA. PemOHTHI pObotN NOBHHI BHKOHBYATICr TILKIN cepBICHMM CEHTpAMGARDENA,a tAKoX CNEUJIaIOBAHMM fIpMaMn,IKI cepTMfIOKABHI KOMNAHIO GARDENA.

1. TEXHIUHIXAPAKTEPNCTIKN
