40001 - Bomba de água GARDENA - Manual de utilização gratuito

Tipo de produto	Bomba submersível para coletor de água da chuva
Marca	Gardena
Modelo	40001 (ref. 1762, 1764, 1766)
Potência nominal	400 W (ref. 1762) / 550 W (ref. 1764/1766)
Tensão da rede	230 V CA, 50 Hz
Vazão máx.	4000 l/h (ref. 1762) / 4700 l/h (ref. 1764/1766)
Pressão máx. / altura de recalque máx.	1,3 bar / 13 m (ref. 1762) / 2,3 bar / 23 m (ref. 1764/1766)
Profundidade de imersão máx.	7 m
Altura de água residual	5 mm
Pressão de partida	1,5 bar (apenas ref. 1766)
Profundidade de imersão mín. (em funcionamento)	60 mm
Cabo de alimentação	10 m (H05RN-F para 1762/1764, H07RN-F para 1766)
Peso sem cabo	3,5 kg (ref. 1762) / 4,9 kg (ref. 1764) / 5,9 kg (ref. 1766)
Temperatura máx. do líquido	35 °C
Utilização conforme	Drenagem de água da chuva, água potável, água clorada para irrigação
Segurança	Disjuntor FI (DR) 30 mA necessário, proteção térmica, segurança de falta de água
Manutenção e limpeza	Limpeza regular do filtro, enxágue após água clorada
Peças sobressalentes e reparabilidade	Filtro e turbina considerados peças de desgaste; reparos pelo SAV Gardena
Garantia	2 anos para uso privado
Acessórios compatíveis	Conexões rápidas Gardena, bica de torneira, extensão de tubo telescópico

Perguntas frequentes - 40001 GARDENA

Como instalar a bomba Gardena 40001 em um reservatório?

Monte o tubo telescópico (fig. A1) enroscando no conector da bomba. Ajuste a altura do tubo para que a bomba não toque o fundo. Use a torneira de parada integrada para regular o fluxo. Pendure a bomba no reservatório usando o tubo ou um cabo.

Como usar o modo automático com boia?

Para as ref. 1762/1764, a boia deve se mover livremente na superfície da água. A bomba desliga automaticamente na ausência de fluido. A altura de ligar e desligar pode ser ajustada pressionando o cabo da boia no bloqueio: quanto mais curto o cabo, menor o nível de ligar.

O que fazer se a bomba não ligar ou parar durante o funcionamento?

Verifique os fusíveis e conexões elétricas, e que o disjuntor FI não disparou. Se a proteção térmica desligou a bomba, aguarde esfriar (temperatura máx. 35°C). Limpe o filtro obstruído e certifique-se de que a bomba está suficientemente imersa.

Como limpar o filtro da bomba?

Desconecte a bomba. Gire o filtro 1/4 de volta no sentido horário e remova-o. Limpe-o em água corrente. Monte no sentido inverso. A bomba nunca deve funcionar sem filtro.

Posso usar a bomba com água clorada ou salgada?

Água clorada é permitida (bombeamento de piscina). No entanto, após o uso, enxágue a bomba com água morna adicionada de um detergente suave. Água salgada, produtos corrosivos, inflamáveis ou alimentícios são proibidos.

O que significa a detecção de vazamentos na ref. 1766?

Se a bomba ligar e desligar mais de 7 vezes em 2 minutos (vazamento < 6 l/h), ela desliga. Um programa 'pequena quantidade' atrasa essa detecção em 60 minutos para baixas vazões. Em caso de vazamento, repare a tubulação e então desconecte/reconecte a bomba.

Qual é a profundidade de imersão máxima?

A bomba pode ser imersa até 7 m de profundidade máxima. Certifique-se de que a profundidade mínima em funcionamento seja de pelo menos 60 mm.

Como armazenar a bomba no inverno?

A bomba não resiste ao gelo. Desconecte-a, desenrosque o tubo telescópico, abra a torneira de parada, drene a água mantendo a bomba na vertical (para ref. 1766, coloque-a de cabeça para baixo). Limpe-a e conserve-a em local seco, fechado e protegido do gelo.

Quais acessórios são recomendados para a bomba?

Use as conexões rápidas Gardena (ref. 18215 para 13 mm, 18216 para 19 mm), uma extensão de tubo telescópico (ref. 1745), uma bica de torneira (ref. 2802) e uma mangueira de irrigação de 19 mm para vazão ideal.

O que fazer em caso de falha não resolvida?

Entre em contato com o serviço pós-venda Gardena. As reparações devem ser realizadas por um centro autorizado. Guarde o comprovante de compra para a garantia de 2 anos. A turbina e o filtro são peças de desgaste não cobertas pela garantia.

MANUAL DE UTILIZADOR 40001 GARDENA

PT Manual de instruções

PERIGO! Choque elétrico!

Funcionamento seguro

Funcionamento com um aspersor:

Articulo Caudal/pre-sión max. en el aspersor	Superficie de riego max.	Aspersores posi-bles	Longitud de manguera max.
			19 mm (3/4") 13 mm (1/2")
1762	570 l/h /0,8 bar	30 m² Aqua ()	30 m 10 m
1764/1766	750 l/h /1,8 bar	90 m² Aqua (, M, L), AquaZoom (S, M, Compact)	35 m 15 m

Programa de pequenas quantidades:

Alargador do tubo telescópico:

Pieza de connexion a la bomba 1" GARDENA	ref. 1745
2 racores Profi-System GARDENA	ref. 2817
2 machos para grífos 1" GARDENA	ref. 2802
Manguera GARDENA 3/4"	ref. 18085

9. SERVIÇO/GARANTIA

Serviço:

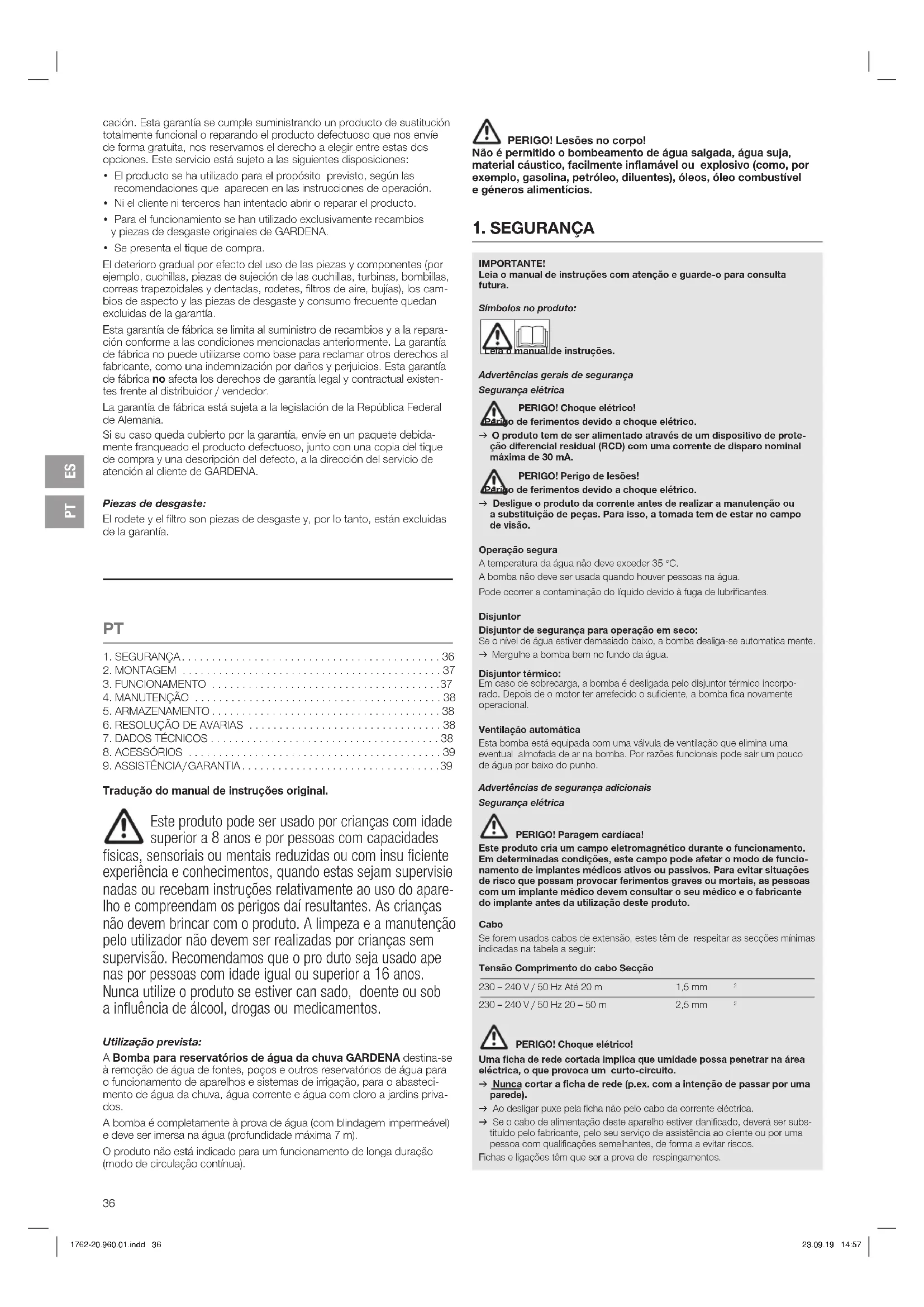

1. SEGURANÇA 36 2. MONTAGEM 37
2. FUNCIONAMENTO 37 4. MANUTENÇÃO 38 5. ARMAZENAMENTO 38
3. RESOLUÇÃO DE AVARIAS 38 7. DADOS TÉCNICOS 38
4. ACESSÓRIOS 39
5. ASSISTÊNCIA/GARANTIA 39

Tradução do manual de instruções original.

Este produto pode ser utilizado por crianças com idade superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, quando estas sejam supervisionadas ou recebam instruções relativamente ao uso do aparelho e compreendam os perigos daí resultantes. As crianças não devem brincar com o produto. A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão. Recomendamos que o produto seja utilizado apenas por pessoas com idade igual ou superior a 16 anos. Nunca utilize o produto se estiver cansado, doente ou sob a influência de álcool, drogas ou medicamentos.

Utilização prevista:

A Bomba para reservatórios de água da chuva GARDENA destina-se à remoção de água de fontes, poços e outros reservatórios de água para o funcionamento de aparelhos e sistemas de irrigação, para o abastecimento de água da chuva, água corrente e água com cloro a jardins privados.

A bomba é completamente à prova de água (com blindagem impermeável) e deve ser imersa na água (profundidade máxima 7 m).

O produto não está indicado para um funcionamento de longa duração (modo de circulação contínua).

PERIGO! Lesões no corpo!

Não é permitido o bombeamento de água salgada, água suja, material cáustico, facilmente inflamável ou explosivo (como, por exemplo, gasolina, petróleo, diluentes), óleos, óleo combustível e gêneros alimentícios.

1. SEGURANÇA

IMPORTANTE!

Leia o manual de instruções com atenção e guarde-o para consulta futura.

Advertências gerais de segurança

Segurança elétrica

PERIGO! Choque elétrico! Perigo de ferimentos devido a choque elétrico.

→ O produto tem de ser alimentado através de um dispositivo de proteção diferencial residual (RCD) com uma corrente de disparo nominal máxima de 30 mA. PERIGO! Perigo de lesões! Perigo de ferimentos devido a choque elétrico. → Desligue o produto da corrente antes de realizar a manutenção ou a substituição de peças. Para isso, a tomada tem de estar no campo de visão.

Operação segura

A temperatura da água não deve exceder 35 °C.

A bomba não deve ser usada quando houver pessoas na água.

Pode ocorrer a contaminação do líquido devido a fuga de lubrificantes.

Disjuntor

Disjuntor de segurança para operação a seco:

Se o nível de água estiver demasiado baixo, a bomba desliga-se automaticamente. →Mergulhe a bomba bem no fundo da água.

Disjuntor térmico:

Em caso de sobrecarga, a bomba é desligada pelo disjuntor térmico incorporado. Depois de o motor ter arrefecido o suficiente, a bomba fica novamente operacional.

Ventilação automática

Esta bomba está equipada com uma válvula de ventilação que elimina um eventual acúmulo de ar na bomba. Por razões funcionais pode sair um pouco de água por baixo do pino.

Advertências de segurança adicionais

Segurança elétrica

PERIGO! Paragem cardíaca!

Este produto cria um campo eletromagnético durante o funcionamento. Em determinadas condições, este campo pode afetar o modo de funcionamento de implantes médicos ativos ou passivos. Para evitar situações de risco que possam provocar ferimentos graves ou mortais, as pessoas com um implante médico devem consultar o seu médico e o fabricante do implante antes da utilização deste produto.

Cabo

Se forem usados cabos de extensão, estes têm de respeitar as secções mínimas indicadas na tabela a seguir:

Tensão, comprimento do cabo, secção

230 - 240 V / 50 Hz Até 20 m	1,5 mm	a
230 - 240 V / 50 Hz 20 - 50 m	2,5 mm	a

PERIGO! Choque elétrico!

Uma ficha de rede cortada implica que umidade possa penetrar na área elétrica, o que provoca um curto-circuito.

→ Nunca corte a ficha de rede (p.ex. com a intenção de passar por uma parede).

→ Ao desligar, puxe pela ficha, não pelo cabo de corrente elétrica. → Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante, pelo seu serviço de assistência ao cliente ou por uma pessoa com qualificações semelhantes, de forma a evitar perigos. Fichas e ligações têm que ser à prova de respingos.

Certifique-se de que as conexões elétricas estão livres de perigo de alagamento.

A ficha e o cabo de ligação devem ser protegidos contra calor, óleo e objetos e esquinas cortantes e/ou pontiagudas.

Respeite a voltagem nominal. Os dados da placa de características têm que estar de acordo com os dados da rede.

Certifique-se de que a ficha está desligada antes de qualquer utilização da piscina. O cabo de ligação não deve ser usado para fixação ou transporte da bomba.

Para imergir a bomba ou retirá-la da água, utilize o tubo telescópico. Em alternativa, é possível fixar um cabo na bomba para mergulhar, içar e prender a bomba para reservatórios de água da chuva.

Verifique regularmente a ligação à rede.

Antes de se usar a bomba, deve ser realizada sempre uma inspeção visual (principalmente do cabo de ligação e da ficha).

Uma bomba danificada não deve ser utilizada. Em caso de danos, deixar imprescindivelmente a bomba ser verificada pela assistência técnica da GARDENA.

Não desmonte a bomba para além do estado em que foi entregue.

Antes da utilização ou manutenção, certifique-se de que todas as peças estão aparafusadas.

Se as nossas bombas forem usadas com um gerador, respeite as advertências do fabricante do gerador.

Segurança pessoal

PERIGO! Risco de asfixia!

As peças pequenas podem ser engolidas. O saco de plástico representa um risco de asfixia para crianças. Mantenha as crianças afastadas durante a montagem.

Observe se o nível mínimo de água está de acordo com as características da bomba.

Apenas para n. ref. 1762/1764: Não deixar a bomba funcionar com a saída fechada por mais de 10 minutos.

Areias e outros materiais abrasivos no líquido aumentam o desgaste da bomba e reduzem a sua capacidade de escoamento.

A bomba não deve funcionar sem o filtro.

O interruptor flutuante apenas deve ser usado para água.

A mangueira não deve ser retirada durante a operação.

Deixe a bomba arrefecer antes de eliminar a avaria.

2. MONTAGEM

No que diz respeito às mangueiras de jardim de ligação, recomendamos a utilização de um conector de mangueiras GARDENA:

N. ref. 18215 para 13 mm (1/2") e para 16 mm (5/8") ou N. ref. 18216 para 19 mm (3/4"). Ao utilizar mangueiras de 19 mm (3/4"), obterá o maior volume pulverizado possível. O tubo telescópico pode ser regulado entre 38 - 55 cm. 1. Apenas para n. ref. 1766: enrosque a parte superior do tubo telescópico no sentido anti-horário na parte inferior do tubo telescópico. Certifique-se de que a junta plana pequena assenta na rosca de conexão da parte inferior do tubo telescópico. 2. Apenas para n. ref. 1762/1764: insira o Bloqueio do interruptor flutuante (A) na ligação da bomba (B). 3. Enrosque o tubo telescópico ① na ligação da bomba ③. Certifique-se de que a junta plana grande ⑧ assenta na rosca de conexão do tubo telescópico ①. 4. Solte o casquilho de aperto ④ do tubo telescópico ①. 5. Ajuste o tubo telescópico ① na altura pretendida e aperte novamente o casquilho de aperto ④. 6. Una a mangueira de jardim com o tubo telescópico ①. O tubo telescópico ① está equipado com uma válvula de bloqueio GARDENA ⑤. A válvula de bloqueio ⑤ também pode ser usada na regulação final da potência da bomba.

3. FUNCIONAMENTO

PERIGO! Lesões no corpo!

Perigo de ferimentos caso o produto arranque involuntariamente.

O comprimento do tubo telescópico ① deverá ser regulado, de forma a que a bomba não toque no fundo do reservatório. Desta forma, a sujidade do reservatório é mantida afastada da bomba.

1. Pendure a bomba no recipiente pelo tubo telescópico ①.
2. Se necessário, estenda o tubo telescópico ① com uma mangueira (ver 8. ACESSÓRIOS).
3. Ligue a bomba à corrente.

Atenção! A bomba arranca imediatamente.

Aplicações:

Em recipientes rasos [fig. O2]:

Se a bomba para reservatórios de água da chuva for usada em recipientes rasos, por ex., para o esvaziamento de piscinas infantis, o tubo telescópico pode ser desmontado e substituído pela

Ligação de torneira GARDENA 33,3 mm (G 1) n. ref. 18202/18042/2602.

A ligação da mangueira de 13 mm (1/2"), 16 mm (5/8") ou 19 mm (3/4") realiza-se com as ligações rápidas para mangueiras do Sistema Original GARDENA ou do Sistema "Profi" GARDENA.

Em recipientes fundos:

Nos reservatórios mais profundos (até um máx. de 7 m), a bomba não pode ser pendurada ao tubo telescópico. A bomba tem de ser guiada nos recipientes por um cabo, que foi fixado na bomba. Recomendamos a fixação da mangueira na bomba sem tubo telescópico.

Funcionamento com uma instalação Micro-Drip-System:

É possível o funcionamento com uma instalação Micro-Drip-System.

Apenas para n. ref. 1762: A bomba adequa-se perfeitamente à ligação a uma instalação de SYSTEMA gota-a-gota sem aparelho de base.

Apenas para n. ref. 1766: A partir de 100 l/h a bomba funciona continuamente. Abaixo deste valor, a bomba liga-se e desliga-se com frequência e muda para o programa de pouca quantidade.

Operação com um aspersor:

Artigo Fluxo max./ pressão no aspersor	Superficie max. de rega	Aspersor possivel	Comprimento max. recomendado da manqueira 19 mm (3/4") 13 mm (1/2")
1762	570 l/h / 0,8 bar	30 m² Aqua ()	30 m 10 m
1764/1766	750 l/h / 1,8 bar	90 m² Aqua (, M, L), AquaZoom (S, M, Compact)	35 m 15 m

Apenas para n.° ref. 1762/1764:

Modo automático com interruptor flutuante [fig. 03]:

Para que a bomba se desligue automaticamente em caso de ausência do líquido bombeado, o interruptor de flutuador 6 tem de se mover livremente à superfície da água.

Regular a altura de ativação e de desativação [fig. 04]:

A altura de ligação maior e a altura de desconexão mínima (ver 7. DADOS TÉCNICOS) pode ser adaptada, pressionando o cabo do interruptor flutuante no bloqueio do interruptor flutuante.

• Quanto mais curto for o cabo entre o interruptor flutuante 6 e o bloqueio do interruptor flutuante 4, tanto menor será a altura de ligação e maior a altura de desconexão. → Prima o cabo do interruptor flutuante (6) na abertura do bloqueio do interruptor flutuante (4).

ATENÇÃO!

Para que a ligação e desconexão do interruptor flutuante estejam garantidas, é necessário que o comprimento do cabo entre o interruptor flutuante e o bloqueio do interruptor flutuante seja no mínimo 10 cm.

Modo manual [fig. 05]:

A bomba permanece sempre em funcionamento, pois o interruptor flutuante está ligado em ponte. O disjuntor de segurança para operação em seco da bomba é assim desativado.

1. Pressione o interruptor flutuante 6 com o cabo para baixo no bloqueio do interruptor flutuante 4.
2. Coloque a bomba na água de forma estável ou mergulhe a bomba numa fonte ou poço com um cabo fixado na bomba.
3. Ligue a bomba à corrente. Atenção! A bomba arranca imediatamente.

A altura mínima de água residual (ver 7. DADOS TÉCNICOS) é alcançada apenas no modo manual, pois no modo automático o interruptor flutuante desliga a bomba previamente.

Apenas para n. ref. 1766:

Modo automático:

A bomba desliga-se automaticamente, assim que não for retirada água. A pressão permanece inalterada na mangueira até esta ser retirada da água devido à válvula de refluxo integrada. Se se retirar água a partir da mangueira (a pressão na mangueira cai para menos de aprox. 1,5 bar), a bomba liga-se automaticamente.

Programa para pequenas quantidades e aviso de gotejamento: Aviso de gotejamento:

O controlo de fluxo desliga a bomba assim que deixa de ser retirada água. Em caso de fuga do lado da pressão (p. ex. na mangueira de pressão ou na torneira) a bomba liga e desliga em curtos espaços de tempo. Se a bomba ligar e desligar mais de 7 vezes em 2 min. (com uma fuga de < 6 l/h), a bomba desliga por completo. Quando a fuga do lado da pressão tiver sido eliminada, a bomba deve ser desligada e ligada, para que esta novamente esteja pronta para funcionamento.

Programa para pequenas quantidades:

Para que a bomba não se desligue antecipadamente no caso de uma aplicação para pequenas quantidades (por ex. rega gota a gota), o aviso de gotejamento só é ativado após 60 minutos de programa para pequenas quantidades.

A ligação e desconexão cíclica da bomba durante o programa para pequenas quantidades não tem influência na vida útil da bomba.

No caso de rega gota a gota contínua:

Se o programa para pequenas quantidades for usado durante mais de 60 min., o sistema de rega tem de ser interrompido durante 5 minutos antes de decorridos os 60 minutos. Em seguida, é possível usar o programa para pequenas quantidades durante mais 60 minutos.

4. MANUTENÇÃO

PERIGO! Lesões no corpo!

Risco de ferimentos caso o produto arranque involuntariamente.

→ Desligue o produto da corrente antes de efetuar a manutenção ao produto.

Limpar o filtro [fig. M1]:

Para garantir um funcionamento duradouro, sem problemas, o filtro ⑦ deve ser limpo a intervalos regulares.

Depois do transporte de água suja, o filtro tem de ser imediatamente limpo.

1. Gire o filtro ⑦ em 1/4 de volta no sentido horário e retire-o (fecho de baioneta).
2. Limpe o filtro ⑦ sob água corrente.
3. Monte o filtro ⑦ novamente na sequência inversa.

A bomba não deve funcionar sem o filtro.

Lavar a bomba:

Após bombear água com cloro, a bomba tem de ser lavada.

1. Bombeie água morna (máx. 35 °C), adicionando eventualmente um produto de limpeza suave (por ex. detergente), até a água bombeada sair limpa.
2. Elimine os resíduos em conformidade com as diretrizes da legislação relativa à eliminação de resíduos.

5. ARMAZENAMENTO

Colocação fora de serviço:

A bomba não tem proteção contra gelo!

O produto tem de ser guardado num local não acessível a crianças.

1. Desligue a bomba da corrente.
2. Desenrosque o tubo telescópico/a mangueira de pressão.
3. Abra totalmente a válvula de bloqueio do tubo telescópico.
4. Mantenha a bomba na posição vertical e deixe sair a água da bomba. Apenas para n.º 2 ref. 1766: vire a bomba ao contrário até deixar de sair água.
5. Limpe a bomba (ver 4. MANUTENÇÃO).
6. Guarde a bomba e o tubo telescópico num local seco, fechado e protegido do gelo.

Eliminação:

(conforme a Diretiva 2012/19/UE)

O produto não pode ser colocado no lixo doméstico normal. Tem de ser eliminado de acordo com as regras ambientais locais em vigor.

IMPORTANTE!

→ Elimine o produto no centro de recolha e reciclagem da sua área de residência.

6. RESOLUÇÃO DE AVARIAS

PERIGO! Lesões no corpo!

Perigo de ferimentos caso o produto arranque involuntariamente.

→ Desligue o produto da corrente antes de eliminar erros do produto.

Problema Causa possível Resolução

A bomba funciona, mas não bombeiaágua	0 ar não pode sair, País a linha de saída está fechada. (É possível también que a mangueira está jea dobrada).	→ Abra a tubagem de pressão (por ex. valvula de bloqueio, unidas de entrega).
	A valvula de bloqueio está fechada.	→ Abra a valvula de bloqueio.
	Ar na base de succão. → Águardeapprox. 60 segundos, às e a bomba se purgar auto-nomamente (event. desliger / ligar).
	O FILTER está entupido. → Limpe o filtro (ver 4. MANUTENÇÃO).
	Ao colocar-se a bomba em funzonamento,percebe-sequeo nivalde a água está abaixo do nival minimo.	→ Mergulhe bomba bem no fundo da água.
A bomba não entra emestrutura ou pararepentinamente duranteoestrutura	0 disjuntor t érmico desligou a bomba devido a aquecimento excessivo.	→ Limpe o filtróver 4. MANUTENÇÃO).Respeite a temperatura maior do meio (35 °C).
	Bomba sem corrente. → Verifique os fusíveis e conec-tores elétricos.
	O dispositivo de proteção diferential residual disparou (corrente de defeito).	→ Deslgue a bomba da alimentação de correte e contacte a assistência GARDENA.
Apenas para n.° ref. 1766: 0 ativo de goetajamento foiatado. A duracão maximizingo do ativo de goetajamento(programa dePEGUENÇA. Quantidade 60 min.) foiexcedida.	→ No programa dePEGUENÇAquantidades reduzao a duracão da rega ou Interrompa oestrutura durante 5 minutos. Aumente o consumó deágua. Retire a ficha de rede.
	Fuga no lado de pressão.	→ Elimine a eventual fuga no lado de pressão.

A bomba funciona, mas

a capacidade diminui

NOTA: se existirem outras avarias, contacte o seu centro de assistência GARDENA. As reparações apenas podem ser realizadas por centros de assistência GARDENA e por revendedores especializados, autorizados pela GARDENA.

7. DADOS TÉCNICOS

Bomba para deposito de agua de chuva	Unidade	Valor (n.° ref. 1762)	Valor (n.° ref. 1764)	Valor (n.° ref. 1766)
Potência nominal	W	400	550	550
Bomba para deposito de água de chuva	Unidade Valor		Valor(n.° ref. 1762)	Valor(n.° ref. 1764)
		(n.° ref. 1762)
Tensão de rede V (AC) 230 230 230
Frequência de rede Hz 50 50 50
Capacidade max. de débito	l/h 4000 4700 4700
Pressão max./Débito max.	bar /m	1,3 /13	2,3 /23	2,3 /23
Profundidade max.submersão	m 7 7 7
Altura de água residual mm 5 5 5
Pressão de conexão bar -- 1,5
Profundidade min. sub-mersão na colocação emfunçãomento (aprox.)	mm 60 60 60
Cabo da corrente electrica	m	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Peso sem cabo (aprox.)	kg	3,5	4,9	5,9
Temperatura maxima doliquido a bombar	°C 35 35 35

8. ACESSÓRIOS

Ligação<rida para mangueiras GARDENA 1/2"	n.° ref. 18215
	n.° ref. 18255
Ligação rúpla para mangueiras GARDENA 3/4"	n.° ref. 18216
	n.° ref. 18256
Extensão do tubo telescólico:
Unidade de conexão da bomba GARDENA 1"	n.° ref. 1745
Bocal Profi GARDENA 2 x	n.° ref. 2817
Ligação torneira com rosca GARDENA 1" 2 x	n.° ref. 2802
Mangueira GARDENA 3/4"	n.° ref. 18085

9. ASSISTÊNCIA/GARANTIA

Assistência:

Entre em contacto através do endereço presente no verso.

Declaração de garantia:

No caso de uma reclamação ao abrigo da garantia, não será cobrada qualquer taxa por serviços cobrados.

A GARDENA Manufacturing GmbH concede a todos os produtos novos originais GARDENA 2 anos de garantia a partir da primeira compra no revendedor, se os produtos se destinarem exclusivamente ao uso privado. Esta garantia do fabricante não se aplica a produtos adequados para um mercado secundário. Esta garantia cobre todas as deficiências significativas do produto que comprovadamente se devam a falhas de material ou de fabrico. Esta garantia é satisfeita através do fornecimento de um produto de substituição totalmente funcional ou pela reparação do produto defeituoso, enviado para nós gratuitamente; reservamos o direito de escolher entre estas opções. Este serviço está sujeito às seguintes disposições:

• O produto foi utilizado para os fins a que se destina, de acordo com as recomendações nas instruções de utilização.
• Nem o proprietário nem terceiros tentaram abrir ou reparar o produto.
• Para o funcionamento foram usadas apenas peças de substituição e peças de desgaste originais da GARDENA.
• Apresentação do comprovativo de compra.

O desgaste normal de peças e componentes (por exemplo, em lâminas, peças de fixação de lâminas, turbinas, lâmpadas, correias trapezoidais e dentadas, rodas impulsoras, filtros de ar, velas de ignição), alterações no aspeto, assim como peças de desgaste e consumíveis, está excluído da garantia.

Esta garantia do fabricante limita-se ao fornecimento de peças sobresselentes e à reparação de acordo com as condições acima referidas. Outras reivindicações relativamente ao fabricante, como indemnização por danos, não são válidas ao abrigo da garantia do fabricante. Esta garantia do fabricante não afeta os direitos legais e contratuais de garantia prestados pelo comerciante/vendedor.

A garantia do fabricante está sujeita ao direito alemão.

Em caso de garantia, envie por favor o produto com defeito devidamente franqueado juntamente com o comprovativo de compra e uma descrição da avaria para o endereço da assistência GARDENA.

Peças de desgaste:

A roda impulsora e o filtro são peças de desgaste e estão, por isso, excluídas da garantia.

1. ARMAZENAMENTO 41 6. SOLUÇÃO DE PROBLEMAS. 42 7. DADOS TÉCNICOS 42 8. ACESSÓRIOS. 42 9. SERVIÇO/GARANTIA. 42

AvTAnon vepou ano eva doxvio [Eik.01]:

Uviotai va pubiotei to nkoctou tnakokou oAhyva 1 etoi wate n avtAlia va unv ayyicei tv nutheva tou doxiou. Me auto tov tpntio kpatate evdoxeveoupintouc stdoxieiaaanto tvavtAlia.

Husqvama do Brasil Ltda

Ay. Francisco Matarazzo

1400-19a andar

São Paulo-SP

CEP:05001-903

Tel: [phone]

marketing.br.husqvarna@

husqvarna.com.br

Bulgária

AGROLAND Bblrapn A

6yI.8KeKEMbpN,913

OΦnc 5

Cofma

Tel: [phone]

[e-mail]

Canadá / EUA

GARDENA Canada Ltd.

100 Summerlea Road

Agosto Quito, Pichincha

Tel. [phone]

francisco.jacome@

husqvarna.com.ec

Estônia

Husqvarna Eesti OU

Valdeku 132

EE-11216 Tallinn

[e-mail]

Finlândia

Oy Husqvarna Ab

Divisão Gardena

Lautatarhankatu 8 B / PL 3

00581 HELSINKI

www.gardena.fi

França

Husqvarna França
