MODE D'EMPLOI BSV 315 ATIKA

Notice originale - Consignes de sécurité - Pièces de rechange

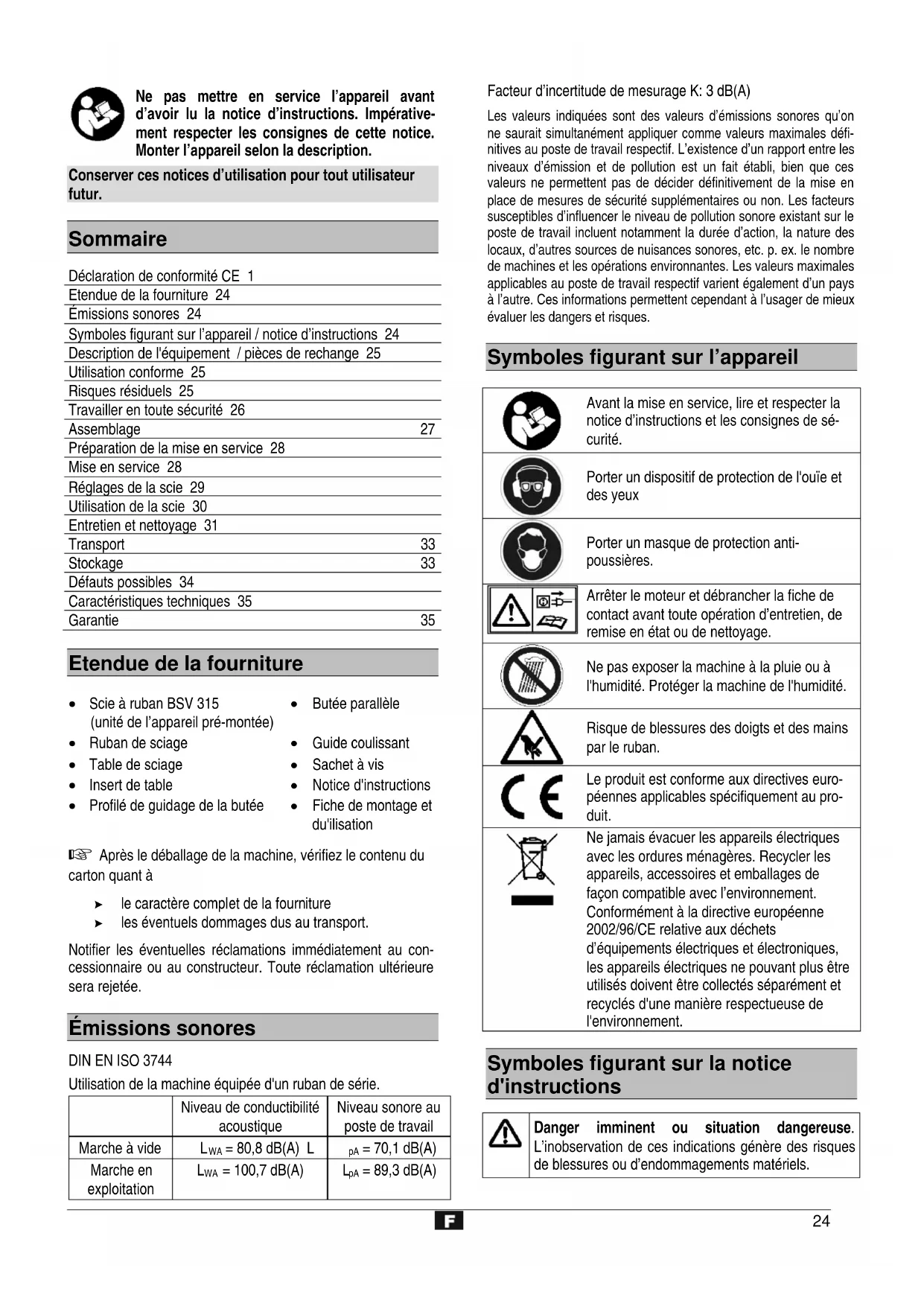

Page 24

Pásova

Ne pasmettre en service l'appareil avant d'avoir lu la notice d'instructions. Imperevement respecter les consignes de cette notice. Monter I'appareil selon la description.

Conserver ces notices d'utilisation pour tout utilisateur futuror.

Sommaire

Déclaration de conformité CE 1

Etendue de la fourniture 24

Emissions sonores 24

Symboles figurant sur l'appareil / notice d'instructions 24

Description de l'équipment / pièces de rechange 25

Utilisation conforme 25

Risques résiduels 25

Travailler en toute sécurité 26

Assemblage 27

Preparation de la mise en service 28

Mise en service 28

Réglages de la scie 29

Utilisation de la scie 30

Entretien et nettoyage 31

Transport 33

Stockage 33

Défauts possibles 34

Caracteristiques techniques 35

Garantie 35

Etendue de la fourniture

Scie à ruban BSV 315 (unité de l'appareil pré-montée)
Rubandesciage
Table de sciage
- Insert de table
- Profile de guidage de la butée

Butee parallele
Guide coulissant
Sachet à vis
- Notice d'instructions
Fiche de montage et du'ilisation

Apre's le déballage de la machine, vérifie le contenu du carton quant à

le caractère complet de la fourniture
les évientuels dommages dus au transport.

Notifier les éventuelles réclamations immédiatement au concessionnaire ou au constructeur. Toute réclamation ultérieure sera rejetée.

Émissions sonores

DIN EN ISO 3744

Utilisation de la machine équipée d'un ruban de série.

	Niveau de conductibilité acoustique	Niveau sonore au poste de travail
Marche à vide	LWA=80,8 dB(A) L	pA=70,1 dB(A)
Marche en exploitation	LWA=100,7 dB(A)	LpA=89,3 dB(A)

Facteur d'incertitude de mesurage K: 3 dB(A)

Les valeurs individues sont des valeurs d'émissions sonores qu'on ne sauraient simultanément appliquer comme valeurs maximes définitives au poste de travail respectif. L'existence d'un rapport entre les niveaux d'émission et de pollution est un fait établi, bien que ces valeurs ne permettent pas de decideur definitivement de la mise en place de mesures de sécurité supplémentaires ou non. Les facteurs susceptibles d'influencer le niveau de pollution sonore existant sur le poste de travail incluent notamment la durée d'action, la nature des locaux, d'autres sources de nuisances sonores, etc. p. ex. le nombre de machines et les opérations environnantes. Les valeurs maximales applicables au poste de travail respectif varient également d'un pays à l'autre. Ces informations permettent cependant à l'utilier de moins évaluer les dangers et risques.

Symboles figurant sur l'appareil

Avant la mise en service, dire et respecter la notice d'instructions et les consignes de sécurité.

Porter un dispositif de protection de l'ouie et des yeux

Porter un masque de protection antipoussières.

Arreter le moteur et débrancher la fiche de contact avant toute opération d'entretien, de remise en état ou de nettoyage.

Ne pas exposer la machine à la pluie ou à l'humidité. Protéger la machine de l'humidité.

Risque de blessures des doigts et des mains par le ruban.

Le produit est conforme aux directives européennes applicables spécifique au produit.

Ne jamais évacuer les apparèils électriques avec les ordures menagères. Recycler les apparèils, accessoires et emballages de façon compatible avec l'environnement. Conformément à la directive européen 2002/96/CE relative aux déchets d'équipements électriques et electroniques, les apparèils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectue de l'environnement.

Symboles figurant sur la notice d'instructions

Danger imminent ou situation dangereuse. L'inobservation de ces indications génére des risques de blessures ou d'endommagements matériels.

1 2 3 ...	Indications importantes pour un employé conforme de la scie à l'utilisation prévu. L'inobservation de ces indications peut provoquer des défauts de fonctionnement de la scie.
	Indications pour l'utiliser. Ces indications sont d'une aide précise pour un employé optimal des différentes fonctions.
	Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous doivent faire.
1 2 3 ...	Consultez la fiche de montage et d'utilisation ci-jointe lorsque le texte fait reférence au numéro d'un schéma.

Description de l'équipement / Pièces de rechange

1

Pos. n°	Désignation Rétérence de	commande
1	Volant de réglage de la tension du ruban de sciage	362665
2	Porte d'enceinte supérieure
3	Support poussoir
4	Poussoir	362872
5	Interrupteur principal 362658
6	Capot de ruban inférieur
7	Porte d'enceinte inférieure
8	Chàssis
9	Transmission à courroies
10	Poulie de ruban inférieure 362673
11	Manivelle de réglage de la tension de courroie
12	Insert de table 362697
13	Table de sciage
14	Butée parallèle	362698
15	Ruban de sciage	362662
16	Guidage du ruban supérieur
17	Poulie du ruban supérieur	362672
18	Volant d'ajustage du capot de ruban	362665
19	Capot de ruban supérieur
20	Réglage de l'inclinaison de la table de sciage
21	Tubulure d'aspiration des copeaux
22	Pied de support

23	Câble d'alimentation
24	Moteur
25	Volant de réglage de la poulie supé-rieure du ruban
26	Profilé de guidage de la butée	362699

Utilisation conforme

• L'équipement convient au sciage de bois et de matérielux similaires ainsi que des matières plastiques.
• La coupe de matériaux ronds (tiges de bois, tubes et similaires) n'est pas admissible sans la mise en place prétable d'un dispositif spécial.
• En cas de sciage de pieces plates, sur le chant, utiliser une équerre butée approprier afin de garantir la sécurité du guidage.
• Ne doivent être travaillées que des pieces d'oeuvre qui peuvent être posées et guidées de manière sure.
• Unemploi conforme à l'usage prévu implique notamment aussi l'observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.
• Les prescriptions de prévention des accidents applicables au site d'exploitation ainsi que les dispositions de médecine du travail et de sécurité technique générales sont à respecter.
• Toute utilisation divergente de la machine est considérée comme employé non conforme à l'usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultat : le risque incombe exclusivement à l'usager.
• Le fabricant decline également toute responsabilité pour les transformations effectuees par l'usager de son propre chef comme pour les dommages en résultat.
• Seules les personnes dûment familiariées avec la machine et ses risques sont autorisées à la mise en service, à l'utilisation et à la maintenance de la scie. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.
• Une utilisation de la machine en environnement exposif et son exposition à la pluie sont interdites.
• Retirer impératifement les pièces métalliques (clous, etc.) du bois à scier.

Risques résiduels

Mème unemploi conforme à l'usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclore tous les risques résiduels généres par la construction et l'emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les « consignes de sécurité » et un «emploi conforme à l'usage prévu » comme toutes les indications des générées instructions de service.

La prise de conscience et la prudence réduisent les risques de blessures et d'endommagements.

• Risque de blessures des doigs et des mains par l'outil (ruban de sciage) ou par la pierce, par ex. pendant le changement du ruban.

• Blessures dues à des pieces usinées projétées.

• Contrecoups de la piece usinée ou de parties de cette piece.
• Rupture et projection du ruban.
• Dangers d'électrocution en cas d'utilisation de cables de raccordement non conformes.
• Contact avec des pieces sous tension de composants électriques ouverts.
• Endommagement de l'ouie en cas de travaux d'une certaine durée sur la machine sans protection acoustique.
• Émission de poussières de bois nuisibles à la santé en cas d'exploitation sans aspiration.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient ete prises.

Travaille en toute sécurité

Toutemploi non conforme d'un outillage à travailler le bois est dangereux. L'utilisation des outillages électriques impose certaines mesures de sécurité générales afin d'exclure les risques d'incendie, d'électrocution et de blessures de personnes.

Avant toute mise en service de ce produit, dire et respecter les indications suivantes et les règlements de prévention d'accident de l'association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d'éviter tout risque d'accident possible.

① Remettez les consignes de sécurité à toute personne devant de travailler avec la machine.
i Conserve ces consignes de sécurité avec soin.

• Avant l'utilisation, familiarisez-vous avec l'appareil à l'aide des instructions de service.
• Soyez attentif. Veillez à ce que vous faites. Travailliez de façon raisonnable. N'utilise pas l'équipement si vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.
• Évitez tout maintien anormal du corps. Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment.

• Portez des vêtements de protection appropriés!

• Pas d'habits larges ou de bijoux que la machine pourrait entraîner.

• Chaussures avec des semelles antidérapantes.

• Filet pour les cheveux s'ils sont longs.

• Portez des vêtements de protection personnels

Protection acoustique (niveau de pression acoustique sur le poste de travail habituellement supérieur à 85 dB (A).
Lunettes de protection (Pendant la coupe de l'aluminium).
- Masque respiratoire dans des millieux poussiéreux.

• N'exploiter la scie à ruban que sur un sol

stable
-plane
- antidérapante
non soumise aux vibrations

• Veillez à maintainir la zone de travail en ordre! Le dé-sordre peut être la cause d'accidents.
• Prendre une position sure et garder l'équilibre à tout moment.

• Prenez les conditions environnantes en considération.

• N'exposer pas la scie à la pluie.

• Ne vous servez pas de la scie dans un environnement humide ou mouillé.
  Veillez au bon éclairage de la zone de travail.
• Ne vous servez pas de la scie à proximé de liquides ou de gaz inflammables.

• Les poussières de bois générées pendant l'exploitation peuvent influencer la visibilité et elles sont parfois aussi nocives pour la santé. Si vous n'exploitez pas la machine à l'extérieur, vousdez raccorder les deux tubes d'aspiration à une installation d'aspiration (p.ex.un aspirateur d'atelier pour sciures et copeaux transportables).

• Ne laïsez jamais la scie sans surveillance.

L'utilisation de la scie est interdite pour des personnes de moins de 18 ans, exception faite des adolescents de plus de 16 ans en formation et sous surveillance.
- Tenir à l'écart toute personne étrangère.

Ne pas laisser toute personne étrangère, particulièrement les enfants toucher le cable ou l'appareil.

Tenir à l'écart de votre plan de travail toute personne étrangère.

• Prendre une position de travail correcte. Les dents de la scie doivent être orientées vers l'opérateur.
• Ne commencer le sciage qu'une fois le régime nécessaire atteint par le ruban.
• Ne surchargez pas la machine! Elle travaille比较好 et avec une sécurité accrue dans la plage indiquée.
• Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.
• Ne pas utiliser des rubans de sciage quiprésent des fissures ou qui ont changé de forme.
• N'utiliser que des rubans bien affués ; les rubans émoussés aggravant risque du_retour du ruban et chargeant le moteur inutillement.
• N'utiliser que des rubans conformes à la norme ISO 3295 / DIN 8806-1.

L'utilisation d'autres outils et d'autres accessoires peut provoquer un risque de blessures pour l'utilisateur.

• Ne pas utiliser la scie à des fins non appropriées (voir Emploi conforme à l'usage prévu).
• Servez-vous de la baguette coulissante (cf. consignes de travail) en cas de coupe longitudinal de pieces à usiner étroites (écart entre la lame et le guide parallele de moins de 120~mm ).
• Servez-vous d'un bois de calage pour presser les pieces à usiner étroites contre la butée parallele.

Les cales respectives sont disponibles dans le commerce.

• Ne vous servez jamais de baguette coulissant ou d'un bois de calage défectueux.
• Prendre des précautions afin d'éviter que le ruban saississe les morceaux sciers et les projète.
• Ne pas enlever les éclats, les copeaux et les déchets à la main de la zone de risque du ruban.
• Le sciage de bois rond en utilisant les dispositifs d'alimentation conventionnelles n'est pas autorisé. Pour le sciage de bois rond, utiliser un dispositif spécial qui empêche le morceau de bois de se returner.
• Débranche la machine et retirez la fiche de la prise au secteur en cas de

travaux de réparation
travaux de maintenance et de nettoyage

• l'élimination de perturbations (incluant également l'élimination d'éclats bloqués)

• Vérification des cables de connexion afin de détecter tout enchevêtrement ou endommagement

• transport de la scie

• Remplacement du ruban de sciage

• et si vous quittez la scie (meme s'il ne s'agit que d'une brève interruption du travail)

• Apportez beaucoup d'attention à l'entretien de votre scie.

• Maintenez les outils affués et propres afin de travailleriers et en toute sécurité.

• Respectez les prescriptions de maintenance et les indications relatives au remplacement des outils.

• Les poignées doivent toujours être sèches et exemplés d'huile et de graisse.

• Vérifiez la machine afin de découvertir tout endommagement évientuel.

• Avant de continuer l'utilisation de la scie, examiner avec précaution le fonctionnement correct et conforme des dispositifs de protection et des composants légitrement endommages.

• Vérifiez le fonctionnement correct des pieces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pieces sont à monter correctement et toutes les conditions requises sont à replir afin de garantir une exploitation impeccable de la scie.
• Les dispositifs de sécurité et les pieces endommages doivent être réparés ou replacés convenablement dans un atelier spécialisé reconnu, à moins que autres informations ne soient mentionnées dans le mode d'emploi.

• Remplacer les étiquettes de sécurité endommagées ou illisibles.

• Ne laisser brancher aucune clé de l'appareil!
  Avant la remise en service, vérifier systématiquement que les clés et outils de réglage ont été enlevé.

• Conserve les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants.

Sécurité électrique

• Execution de la ligne de raccordement cf. IEC 60 245 (H 07 RN-F) avec une section d'au moins
• 1,5 mm² pour les cables d'une longueur de jusqu'à 25 m
• 2,5 mm² pour les cables de plus de 25 m
• Les cables longs et minces provoquent une chute de tension. Le moteur n'atteint plus sa puissance maximum, dégradant ainsi le fonctionnement de l'équipement.
• Protégez-vous contre les risques d'électrocutions. Évitez tout contact corporel avec des pieces mises à la terre.
• N'employez pas le cable à des fins pour lesquelles il n'est pas prévu. Protégez le cable contre la chaleur, l'huile et les arêtes vives. Ne tirez pas sur le cable pour retarder la fiche de la prise au secteur.
• Contrôlez régulierement le cable de la scie et demandez à un spécialiste (électricien) de le remplacer en présence d'endommagements.
  Pour la pose du cable de connexion, veiller à ce qu'il ne géné pas, qu'il ne soit pas écrasé ni plie, et que le connecteur ne se mouille pas.
• Vérifiez le cable de rallonge à intervalles réguliers et remplacez-leès que vous constatez un endommagement.
• Ne vous servez jamais de lignes de raccordement défectueuses.
• Servez-vous exclusivement de cables de rallonge spéciaux et homologues pour l'extérieur le cas échéant.
• Ne vous servez jamais de raccordements électriques provisoires.
• Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.
• Brancher la machine à L'aide d'un disjoncteur à protection différentielle (30 mA).

Tout raccordement electrique, voire des réparations sur des parties électriques de la machine doivent être effectues par des personnes compétentes ou remises à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection sont à respecter.

Toutes réparations des différentes pieces de la machine sont à effectuer par le fabricant, ou l'un de ses services après-vente.
N'utiliser que des pieces détachées d'origine ou des pieces d'accessoires. L'utilisation d'autres pieces détaches et autres accessoires pouraient entraîner un risque d'accident pour l'utilisateur, le fabricant dégageant toute responsabilité pour tout dommage encouru.

Assemblage

2

Monter le bati. A cet effet, fixer chaque support (A) à l'aide de 8 vis M8 x 16, rondelles A 8,4 et écrous M8 sur le chassin (B).

3

Fixer la scie sur le chassin.

4

Monter la manette de manivelle (11).

5 Ouvrir la portedenceinte supérieure (2).

6

Remplacer le ruban

Risque de coupures! Porter des gants pour remplacer le ruban.

1. Ouvrir les deux portes de l'enceinte (2/7).
2. Rabaisser complètement le capot supérieur de la scie (19).
3. Rabaisser la poulie supérieure du ruban (17)
   tournier le volant de réglage (1) contre le sens des aiguilles d'une montre afin de desserrer la ruban
4. Insérer le ruban de sciage.

① Veiller à la position correcte : les dents doivent être orientées en avant (vers la porte).

1. Poser le ruban au centre de la poulie (17).
2. Tourner le volant de réglage (1) dans le sens des aiguilles d'une montre jusqu'à ce que le ruban ne glisse plus.

Avant de continuer le montage, effectuer les réglages suivants:

Tendre le ruban (voir "Tension du ruban de sciage" p. 29)
Aligner le ruban (voir "Inclinaison de la poulie de ruban supérieure" p. 29)
Aligner les guidages du ruban (voir "Guidages supérieur et inférieur du ruban" p. 32)

7

Montage de la table de sciage

Monter la vis de butée (M6 x 35) sur le dessous de la table de sciage (13).

8

Engager la table de sciage (13) sur le ruban, puis la poser sur son guide-support (20).

9

Fixer la table de sciage (13) à l'aide de 4 écrous (M8) et rondelles sur le guide-support (20).

10

Alignment de la table de sciage

Alignement lateral de la table de sciage (13)

Desserrer les quatre vis de fixation (C).
Aligner la table de sciage de façon à centrer le ruban au milieu de l'insert de table.
Resserrer les vis de fixation (C).

11

Alignement de la table de sciage (13) au niveau rectangulaire

Remonter le capot supérieur du ruban autant que possible (voir "Ajustage du capot supérieur du ruban" p. 31)
Contrôler la tension du ruban (voir "Tension du ruban de sciage" p. 29)
Desserer la vis de blocage (D).

Aligner la table de sciage au niveau rectangulaire par rapport au ruban à l'aide d'une équerre.
Resserrer la vis de blocage (D).

12

Desserrer le contre-écrou (E) et tourner la vis d'ajustage (F) jusqu'à ce qu'elle touche la table de sciage. Resserrer le contre-écrou.

13

Montage de la butée parallele

Montage du profilé de guidage de la butée (26).

Poser le profilé de guidage de la butée (26) sur le plateau de la table et serrer les vis à ailettes.

14

La butée parallele (14) peut être montée à droite ou à gauche du ruban de sciage.

Engager la butée parallele (14) sur le profile de guidage de butée (26) et la fixer selon les indications de la figure.

15

Monter le support (3) du pouvoir.

Préparation de la mise en service

Respecter les instructions suivantes afin de garantir le fonctionnement correct de la machine:

• Placez la scie sur un emplacement repondant aux conditions suivantes :

• antiderapant
  exempt de vibrations
  plan
  neprésentantaucun risque de trébucher

• suffisamment éclaire

• Contrôlez avant chaque utilisation

• les lignes de raccordement quant à l'eventuelle présence de défauts (fissures, coupures ou similaires)

• Ne vous servez jamais de lignes défectueuses!
• l'etat correct de l'insert de table
  I'etat correct du ruban de sciage
• la fermetre de l'ensemble des portes

• la disponibilité à portée de main de la baguette coulissante

• Ne pas utiliser des rubans déformés ou endommages.

• Remplacer immédiatement l'insert de table usé ou endommagé.

• Lorsque la machine n'est pas utilisé à l'extérieur, les deux tubulures d'aspiration de cette-ci doivent être raccordées à un dispositif d'aspiration des copeaux (par ex. aspirateur mobile).

Mise en service

① Branchement au secteur

Comparez la tension de votre secteur, p. ex. 230 V, avec la tension indiquée sur la plaque signalétique de la machine et

raccordez la scie à une prise mise à la terre appropriée et conforme aux prescriptions.

Mateur à courant alternatif:

prise à contact de protection, tension du secteur de 230 V avec interrupteur de protection contre les courants de court-circuit (Disjoncteur ID 30 mA).

(i) Fusible de secteur: 10 A retardé

Servez-vous de câbles de raccordement respectivement de rallonge cf. IEC 60 245 (H 07 RN-F) avec une section d'au moins

1,5 mm² pour les cables d'une longueur de jusqu'à 25 m
2,5 mm² pour les câbles de plus de 25 m

16

Interrupteur marche/arrêt

Ne jamais utiliser un apparéil dont l'interrupteur ne peut pas être fermé et ouvert. Les interrupteurs endommages doivent être immeditatement réparés ou remplacés par le S.A.V.

Mise en marche

Appuyez sur le bouton vert (I) place sur l'interrupteur.

① Sécurité de remise en marche en cas de panne de courant

L'appareil se débranche automatiquement en cas de coupure de courant. Pour la remise en marche, actionnez d'abord le bouton rouge (0) et ensuite le bouton-poussoir vert (1).

Arrêt

Appuyez sur le bouton rouge ( 0 ) place sur l'interrupteur.

Choix du ruban de sciage

Pour le choix du ruban, veiller à
ne pas utiliser des rubans émoussés ou endommages
- ce que le可以选择 du ruban et la vitesse de rotation convennent au matériel à scier.

Le ruban fourni en série convient au sciage de bois et de la plupart des matieres plastiques.

Raccordement de l'aspiration des copeaux

raccorder systématiquement l'aspiration des copeaux pour tout travail dans un local fermé (vitesse de l'air dans la tubulure d'aspiration de la scie ≥ 20m / sec

Scier sans aspiration des copeaux uniquement

en fonctionnement de courte durée (jusqu'a 30 min. max.)
ou en portant un masque anti-poussières
ou à l'extérieur

Lorsque l'aspiration des copeaux n'est pas raccordee, les copeaux s'accumulent et doivent etre evacués regulierement.

Raccorder le dispositif d'aspiration des copeaux ou l'aspirateur à la tubulure d'aspiration des copeaux en utilisant un adaptateur approprié.

Réglages de la scie

17

Tension du ruban de sciage

Une tension tropée peut entraîner la rupture du ruban. Une tension trop faible peut provoquer le glissement de la poulie d'entrainment et ainsi l'arrêt du ruban.

Vérifier la tension :

Remonter complètement le capot supérieur du ruban (19) (voir "Ajustage du capot supérieur du ruban" p. 31) et appuyer latéralément avec le doigt au milieu entre la table de sciage et le capot supérieur du ruban
le ruban ne doit se laisser enforcer dans le sens l'边际 que de 3 - 5 ~mm .

18

La tension du ruban peut être corrigée à l'aide du volant de réglage (1).

Augmenter la tension (+)

tourné le volant dans le sens des aiguilles d'une montre

Diminuer la tension (-)
tourné le volant contre le sens des aiguilles d'une montre

19

Inclinaison de la poulie supérieure du ruban

A l'aide du volant de réglage (25), l'inclinaison de la poulie supérieure du ruban (17) peut être modifiée. L'effet du réglage est le centrage du ruban sur la poulie.

Avant d'effectuer le réglage, desserrer l'écrou de blocage (G).

Le ruban tourne en arrête

tourner le volant de réglage dans le sens des aiguilles d'une montre

Le ruban tourne en avant

tournier le volant de réglage dans le sens contre les aiguilles d'une montre

Une fois le réglage terminé, desserrer l'écrou de blocage (G).

20

Inclinaison de la table de sciage

Desserer la vis de blocage (D).

La table de sciage peut être inclinée en continu jusqu'à 45^ par rapport au ruban.

21 Butée parallèle

La butée parallele (14) se serre sur la table de sciage. Elle peut être montée du côte croit et du côte gauche du ruban.

Monter la regle de butée sur le côté du guidage de la butée orienté vers le ruban de sciage.

22 Réglage de la vitesse de coupe

1. Ouvrir la porte d'enceinte inférieure.
2. Desserrer la courroie d'entrainment en tournant la mani-velle (11) dans le sens des aiguilles d'une montre.
3. Poser la courroie d'entrainment sur la poulie correspondante de la poulie d'entrainment (poulie de ruban inférieure) et sur la poulie du moteur correspondante.

Les réglages figurent sur le plan suivant qui est également apposé à l'intérieur de la porte d'enceinte.

Matière	Vitesse de coupe
Bois dur Matières plastiques Métaux NF	370 m/min 1
Bois	800 m/min 2

Ne jamais poser la couroie d'entrainment en biais. Elle doit tourner soit sur les deux pouies avant, soit sur les deux pouies arrirée.
4. Resserrer la couroie d'entrainement en tournant la mani-velle (11) contre le sens des aiguilles d'une montre.

La courroie d'entrainment doit se laisser enforcer d'env. 10 mm au milieu.

1. Refermer la porte d'enceinte inférieure.
2. Faire tourner la scie en essai pendant une minute au minimum.
3. Arrête la scie et retirer la fiche du secteur. Contrôle en-suite la position et la tension de la courroie d'entrainment. Effectuer les corrections nécessaires.

Utilisation de la scie

Avant de commencer le travail, respecter les instructions de sécurité suivantes afin de garder le risque de sécurité aussi faible que possible.

Rubandesciageo.k.?
- Butée parallèle disponible au service ?
- Poussoir disponible?
- Les portes d'enceinte supérieure et inférieure fermées ?

Les portes d'enceinte protégent l'opérateur du contact avec les pieces en mouvement à l'intérieur de la scie

• Poste de travail bien ordonné?
• Ne mettez jamais l'outillage en service avant d'avoir lu les instructions de service, d'être en mesure de respecter les indications et consignes de sécurité et d'avoir monté l'appareil comme décrit!
  Avant d'effectuer des interventions ou réglages sur la scie (par ex. replacer le ruban de sciage, incliner la table de sciage, ajuster le capot du ruban etc.)

arrête l'équipement
- attendre l'arrêt du ruban
retirer la fiche du secteur.

Observeq egalent les points suivants:

• Portez des vêtements de protection personnels

• protection acoustique

• lunettes de protection

• masque de protection anti-poussières

• Pendant le sciage, éviter le port de gants, de larges vêtements et de bijoux. Risque d'entrainment par le ruban!

• Prendre une position de travail correcte. Les dents des scie doivent être orientées vers l'opérateur.
• Se positionner en dehors de la zone de risque du ruban de sciage.
• Ne jamais mettre la machine en service lorsque les portes de protection du ruban sont ouvertes.
• Poser les mains sur la pierce, à plat et les doigs étant fermés.
• Toujours scier une seule piece à la fois. Ne jamais scier plusieurs pieces simultanément, ou des pieces individuelles regroupés en faisceau afin d'éviter l'entrainment incontrolé de pieces individuelles par le ruban.
• Ne pas scier des pieces pourvues de cordes, cordons, rubans, fils ou cables. Risque d'entrainment par le ruban de sciage!
• Pendant le sciage, presser la piece sur la table de sciage.
• Veiller à ce que la pièce ne se gaucisse pas pendant le sciage.
• Ne pas freiner le ruban de sciage en exerçant une pression latérale.
• Utiliser un support pour la pierce à scier afin d'éviter la chute de pierces longues après la coupe.
• Ne retirez jamais les éclats, copeaux, etc. avec la main.

Respecter l'ensemble des instructions de sécurité dans tous les cas.

Pousoir

Le pouvoir est considérée comme une prolongation de la main et la protège de tout contact intempéstif avec le ruban de sciage.

Quand faut-ilutiliserlepoussoir？

Lorsque l'écart entre le ruban de sciage et la butée parallele est inférieur à 120 mm.
- En cas de coupes droites contre la butée parallele.

Lorsque le pouvoir n'est pas utilisé, le suspendre dans son support situé sur la face latérale de l'équipement.

Ne pas utiliser un pouvoir endommagé, le remplaçer immidiatement.

23

Ajustage du capot du ruban supérieur

Le capot du ruban supérieur protège l'opérateur des copeaux projétés et du contact avec le ruban intempestif.

La hauteur du capot du ruban supérieur doit être ajustée :

• avant le sciage afin d'adapter la scie à la hauteur de la pièce
• ÀpRES toute modification effectuée sur le ruban de sciage (par ex. tendre ou replacer le ruban, aligner la table de sciage).

L'écart entre du capot du ruban et la piece à scier doit être de 3 mm afin de garantir une protection suffisante contre tout contact avec le ruban.

Ajustage:

1. Desserrer la vis de blocage (H).
2. Ajuster la position du capot du ruban nécessaire à l'aide du volant de réglage (18).
3. Resserrer la vis de blocage (H).

Sciage de pieces de forme ronde

Le sciage de bois rond en utilisant les dispositifs d'alimentation conventionnelles n'est pas autorisé. Pour le sciage de bois rond, utiliser un dispositif spécial qui empêche le morceau de bois de se returner.

Sciage de pieces plates sur le chant

En cas de sciage de pieces plates sur le chant, utiliser une équerre butée approprier afin de garantir la sécurité du guidage.

Coupe de pieces à usine étroites

Largeur inférieure a 120 mm

Pousser la piece en avant avec les deux mains; dans la zone du ruban, utiliser le pouvoir.

Coupe de pieces à usine larges

Poussez la piece d'oeuvre à couper avec la main à plat et les doigts serrés le long de la butée.

Coupe de pieces à usine longues

Protégé les pieces longues afin qu'elles ne basculent pas une fois le couper terminé. Utiliser pour cela par ex. le dérouleur ou des dispositifs similaires.

24

Le processus de sciage

1. Sélectionner et ajuster la butée parallele (14) et l'inclinaison en fonction de la pierce à scier.
2. Choiser et ajuster la vitesse en fonction du matériel au scier.

Pour le sciage avec la butée parallele, la table de sciage étant inclinée, la piece risque de se gauchir. La butée parallele doit donc être fixée sur le cote de la table de sciage inclinée vers le bas.

1. Ajuster l'ecart entre le capot du ruban et la pierce à 3 mm.
2. Poser la piece sur la table de sciage.
3. Enficher la fiche du cable d'alimentation dans la prise du secteur.
4. Mettre la scie en marche.
5. Scier la piece d'un seul coup.

Conseil:

Toujours effectuer une coupe d'essayafin de pouvoir corriger les réglages.

1. Arrête la scie lorsque le travail ne doit pas être continué tout de suite.

Entretien et nettoyage

Avant de toute intervention d'entretien et de nettoyage

• arrêté l'équipement
• attendre l'arrêt de la scie
  retirer la fiche du secteur

D'autres interventions d'entretien et de nettoyage que celles décrites dans ce chapitre ne doivent être effectues que par le constructeur ou par des entreprises désignées par celui-ci.

Les dispositifs enlevés pour effectuer les interventions d'entre-tien et de nettoyage doiventIMPéricativement être remontés et contrôlés.

N'utiliser que des pieces de rechange d'origine. L'utilisation de toute autre piece risque de provoquer des dommages et blessures imprévisibles.

Nettoyage

Respectez ce qui suit pourmaintenir la capacité de fonctionnement de la scie:

• Ne pas laver l'équipement à l'eau.
• Enlever les copeaux et les poussières uniquement à l'aide d'une Brosse ou d'un aspirateur.
• Nettoyez et huilez toutes les pieces mobiles à intervalles réguliers

Ne jamais utiliser de graisse!

Utilisez, par exemple, de l'huile pour machines à coudre, de l'huile hydraulique fluide ou de l'huile de pulverisation ecologique.

• Faire en sorte que le ruban de sciage reste exempt de rouille et de résine.
• Eliminiez les dépôts de résine de la table de la scie.

(i) Les résidus de résine peuvent être éliminés à l'aide d'un aérosol d'entretien et de soin du commerce.

• Traiter la surface de la table de sciage avec un agent de lubricification après le nettoyage.
• Le ruban de sciage est une piece d'usure qui s'emousse après une utilisation prolongée ou fréquence.

Remplacer le ruban de sciage dans ces cas.

Entretien

Remplacement du ruban de sciage

Risque de coupures! Porter des gants pour remplacer le ruban.

N'utiliser que des rubans de sciage appropriés.

25 26

1. Ouvrir les deux portes de l'enceinte (2 / 7).
2. Desserrer les 2 manettes de serrage (I) situées sur le dessous de la baguette de guidage (26).
3. Retirer la baguette de guidage (26).

27

1. Rabaisser complètement le capot supérieur de la scie (19).
2. Rabaisser la poulie supérieure du ruban (17)

→ tournier le volant de réglage (1) contre le sens des aiguilles d'une montre afin de desserrer la ruban

1. Retirer le ruban.
2. Monter un nouveau ruban.

Veiller à la position correcte : les dents doivent être orientées en avant (vers la porte).

1. Poser le ruban au centre de la poulie (17).
2. Tourner le volant de réglage (1) dans le sens des aiguilles d'une montre jusqu'à ce que le ruban ne glisse plus.
3. Fixer la baguette de guidage et refermer la porte inférieure.
4. Ensuite :

Tendre le ruban ("Tendre le ruban")
Aligner le ruban ("Inclinaison de la poulie de ruban supérieure")
Aligner les guidages du ruban ("Guidages supérieur et inférieur du ruban")
Faire tourner la scie en essai pendant une minute au minimum.
→ Arrête la scie,steroler la fiche du secteur et contrcler les réglages de nouveau.

Alignement du guidage du ruban supé

Le guidage du ruban supérieur est composé des éléments suivants:

deux galets de guidage (qui guident le ruban au niveau l'etaléral)
un galet de support (qui soutient le ruban de l'arrière).

Contrôr les galets de guidage et le galet de support après chaque remplacement et alignment du ruban de sciage. Les aligner de nouveau en cas de besoin.

Les galets de guidage et de support sont des pieces d'usure. Les contrôle régulierement et replacer l'ensemble des galets en cas d'usure.

28

Ajustage des galets de guidage:

1. Desserer les vis (J).
2. Déplacer le support (K) de façon à ce que les galets de guidage (L) commencent à env. 1 mm derrière la base des dents.
3. Serrer les vis (J).

29

1. Desserrer les vis (M).
2. Appuyer les galets de guidage (L) contre le ruban de sciage.
3. Ouvrir la porte supérieure et tourner la poulie du ruban plusieurs fois à la main dans le sens des aiguilles d'une montre afin de positionner les galets de guidage correctement

les deux galets de guidage doivent toucher légèrement le ruban de sciage.

1. Resserrer les vis (M).
2. Fermer la porte d'enceinte supérieure.

30

Ajustage du galet de support:

1. Desserrer la manette de blocage (N).
2. Pousser le galet de support (O) contre le ruban jusqu'à ce qu'il touche légrement le ruban.
3. Resserrer la manette de blocage (N).

Alignment du guidage du ruban inférieur

Le guidage du ruban inférieur est composé des éléments suivants:

deux goujons de guidage (qui guident le ruban au niveau l'etaléral)
un galet de support (qui soutient le ruban de l'arriere).

Les galets de guidage et de support doivent être des nouveaux après chaque remplacement et après que alignement du ruban.

Les goujons de guidage et le galet de support sont des pieces d'usure qui doivent être contrôlées régulièrement. En cas d'usure, replacer les goujons et le galet en même temps.

26

1. Desserrer les 2 manettes de serrage du dessous de la baguette de guidage (26).
2. Enlever la baguette de guidage (26).

9

1. Desserrer les quatre écrous et rondelles du guide-support de la table de sciage (20) et enlever celle-ci (13).

31

Ajustage des goujons de guidage :

1. Desserer les vis (P).
2. Déplacer le support (Q) de façon à ce que les goujons de guidage (R) commencent à env. 1 mm derrière la base des dents.
3. Serrer la vis (P).
4. Pousser les goujons de guidage (R) contre le ruban.

32

1. Ouvrir la porte supérieure et tourner la poulie du ruban plusieurs fois à la main dans le sens des aiguilles d'une montre afin de positionner les goujons de guidage correctement

2. Les deux goujons de guidage doivent toucher légerement le ruban.

3. Resserer les vis (S).

4. Fermer la porte d'enceinte supérieure.

33

Ajustage du galet de support :

1. Desserrer la vis (T).
2. Appuyer le galet de support (U) contre le ruban de sciage jusqu'à ce qu'il touche légèrement le ruban.
3. Resserre la vis (T).
4. Engager de nouveau la table sur le ruban de sciage et le fixer sur son guide-support à l'aide des quatre vis.
5. Fixer de nouveau le profilé de guidage de la butée (26).

Transport

Retirez la fiche de la prise avant tout transport.

Ne transporter la scie que lorsque :

i - le guidage supérieur du ruban est abaissé complètement
- les accessoires saillants sont dévissés

Stockage

Retirez la fiche de la prise au secteur.

• Conserve les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants.

• Afin d'augmenter la durée de vie utile de la scie et de lui conserver son bon fonctionnement, il est recommandé avant tout stockage prolongé

• d'effectuer un nettoyage en profondeur;

• de traiter toutes les pieces mobiles avec une huile biodegradable.

①

Ne jamais utiliser deGRAISSE!

Avant de proceser à l'élimination des défauts

• Arrêter l'équipement
• Attendre l'arrêt de la scie
• Retirer la fiche du secteur

Après chaque dépannage, remettre en service et vérifier l'ensemble des dispositifs de sécurité.

Perturbation Cause possible Que faire
La machine ne démarre pas après son branchement ou elle se dé-branche automatiquement au ralenti	• Coupure de courant • Câble ou ballonge défectueux • Moteur ou commutateur défectueux	• Vérifier le fusible • Vérifiez le cable, ne vous servez jamais d'un cable défectueux • Demandez à un électricien concessionnaire de vérifier le moteur ou le commutateur ou de le réparer, respectivement de replacer ces pièces par des pièces d'origine
Le moteur ronfle, mais il ne dé-marre pas	• Condensateur défectueux	• Faire replacer le condensateur par le S.A.V.
La machine s'arrête pendant la coupe	• Ruban de sciage émoussé • Avancement trop rapide	• Remplacer le ruban • Laisser refroidir le moteur et continuer à travailler avec moins de pression
La pièce à scier se coince en l'avançant ou la retardant	• Ruban de sciage émoussé • La butée parallelle n'est pas alignée parallè-lement par rapport au ruban	• Saisir la pièce et arrêté la scie. Remplacer le ruban ensuite. • Ajuster de nouveau la butée parallète.
Coups de feu sur les surfaces de découpage	• Le ruban ne convient pas à la pièce à scier, ou il est émoussé	• Remplacer le ruban de sciage
Rupture du ruban	• Tension du ruban incorrecte • Charge trop élevé • Mauvais type de ruban	• Ajuster de nouveau la tension du ruban • Diminuer la pression contre le ruban. • Mauvais type de ruban → pièce mince = ruban mince → pièce épaisse = ruban large
Ruban étiré	• Charge latérale trop élevée	• Eviter d'exercer une pression latérale sur le ruban.
Le ruban sort de la ligne de coupe ou se défait	• Le ruban n'est pas centré sur la poulie du ruban supérieure	• Ajuster l'inclinaison de la poulie supérieure
Vibrations de la scie	• Fixation de l'équipement insuffisante • Table de sciage non fixée • Vis de fixation du moteur desserrées	• Fixer la scie sur un bâti approprié • Aligner et fixer la table de sciage • Serrer les vis de fixation
Evacuation des copeaux bouchée	• Absence d'un dispositif d'aspiration • Puissance d'aspiration trop faible	• Arrêter la scie, enlever les copeaux et rac-corder un dispositif d'aspiration • Arrêter la scie, enlever les copeaux et aug-mentation la puissance d'aspiration (vitesse de l'air ≥ 20 m/sec sur la tubulure d'aspiration des copeaux).
Le ruban ne se déplace pas, bien que le moteur tourne	• Courroie d'entrainment desserrée • Courroie d'entrainment défectueuse	• Tendre la couroie d'entrainment • Remplacer la couroie d'entrainment

\section*{Caracteristiques techniques}

Désignation du type / modele BSV 315

Année de construction voir la dernière page

Puisance du moteur P_1 740 W

Tension d'alimentation 230 V~

Frequence du réseau 50 Hz

Régime à vide -1 1400 min

Fusible de secteur 10 A retardé

Vitesse de coupe 370 m/min. ou 800 m/min.

Longueur du ruban de sciage 2240 mm -10 mm

Largeur du ruban 12,5± 1 mm

Epaisseur du ruban max. 0,5 mm -0,1 mm

Rouleaux de ruban 315 mm

Dimensions de la table de sciage 400 × 520 ~mm

Inclinaison table de sciage 0 - 45^

Profondeur de coupe max. 155 mm

Largeur de passage max. 300 mm

Diametre du raccordement de l'aspiration 100 mm

Dimensions (longueur x largeur x hauteur) 600 x 760 x 1700 mm

Poids 50,5 kg

Pour l'aspiration, on peut utiliser des petits dépoussieurs en usage dans le commerce ou des aspirateurs industriels.

Garantie

Veuiliez tenir compte de la déclaration de garantie ci-jointe.

Uvolnete staveci sroub (D).

Müzete stul pily (13) naklonit plynule do 45^ proti pillovému pásu.

21

Paralelní doraz

Fureszasztal ferde beaillata 0-45°

max. vagasmagassag 155 mm

max. athaladasi szelessseg 300 mm
