GEBRUIKSAANWIJZING BSV 315 ATIKA

NL in uitsluitende verantwoordelijkheid, dat het product Bandsäge (Bandszaag) BSV 315 (Seriennummer: 000001 - 020000) - aan de bepalingen van de boven vermelde EG-richlijnen alsok aan de bepalingen van de volgende verdere richtijnen beanteordt: 2004/108/EG, 2011/65/EG.

Open the upper case door (2).

6

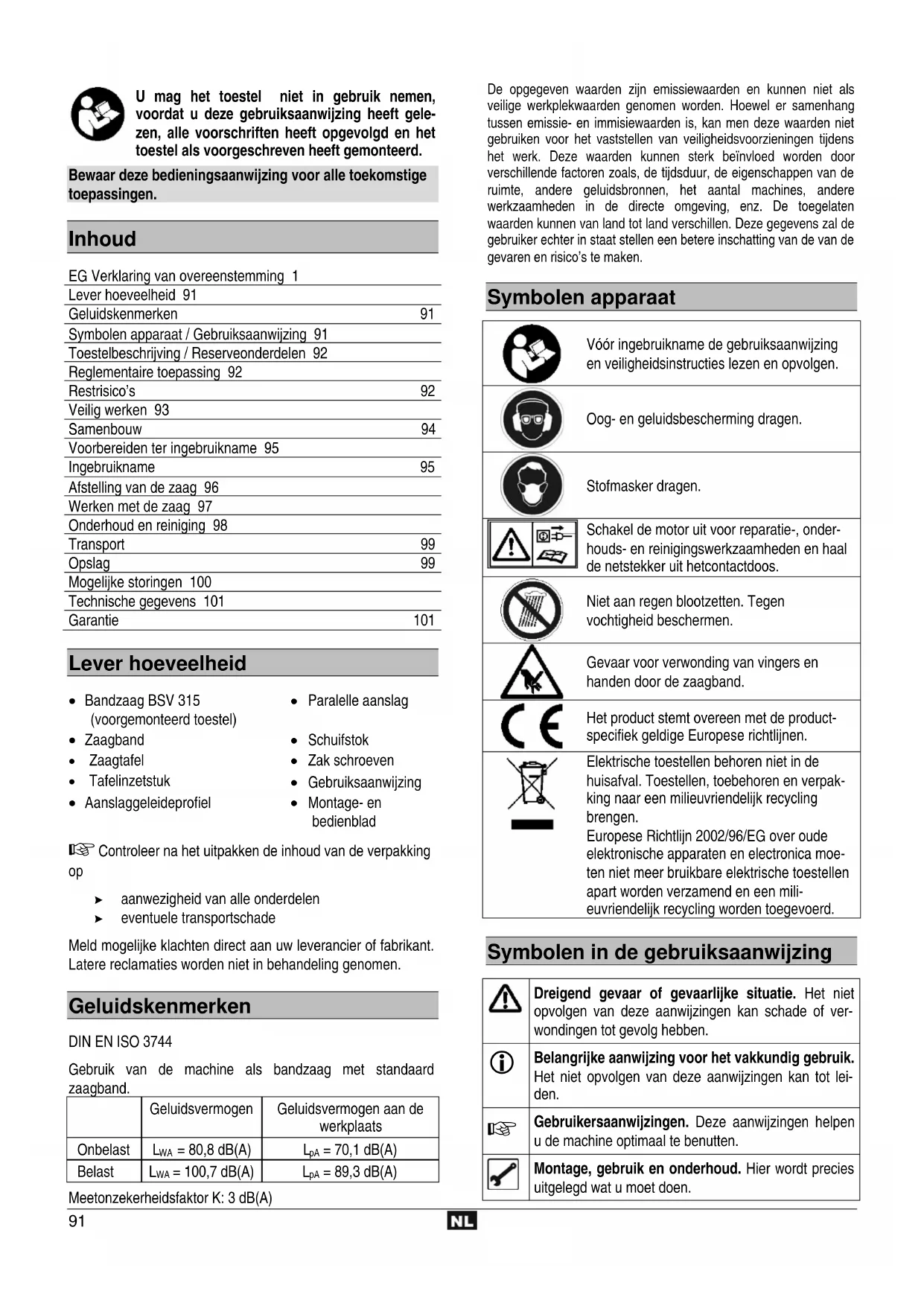

U mag het toestel Niet in gebruik nemen, voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften hebtt opgevolgd en het toestel als voorgeschreven heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepasseningen.

Inhoud

EG Verklaring van overeenstemming 1

Lever hoeveelheid 91
Geluidskenmerken	91
Symbolen apparatusat / Gebruiksaanwijzing 91
Toestelbeschrijving / Reserveonderdelen 92
Reglementaire toepassing 92
Restrisico's	92
Veilig werken 93
Samenbouw	94
Voorbereiden ter ingebruikname 95
Ingebruikname	95
Afstelling van de zaag 96
Werken met de zaag 97
Onderhoud en reiniging 98
Transport	99
Opslag	99
Mogelijkste storingen 100
Technische gegevens 101
Garantie	101

Lever hoeveelheid

Bandzaag BSV 315 (voorgemonteerd toestel)
- Zaagband
Zaagtafel
Tafelinzetstuk
Aanslaggeleideprofiel

• Parallele aanslag

Controller na het uitpakken de inhoud van de verpakking op

aanwezigheid van alle onderdelen
eventuele transportschade

Meld möglichke klachten direct aan uw leverancier of fabrikant. Latere reclamatories worden nicht in behandeling genomen.

Geluidskenmerken

DIN EN ISO 3744

Gebruik van de machine als bandzaag met standarda zaagband.

	Geluidsvermögen	Geluidsvermögen aan de werkplaats
Onbelast	LwA=80,8 dB(A)	LpA=70,1 dB(A)
Belast	LwA=100,7 dB(A)	LpA=89,3 dB(A)

Meetonzekerheitsfaktor K: 3 dB(A)

De opgegeven waarden zijn emissiewaarden en{kunnen nicht als veilige werkplekwaarden genomen worden. Hoewel er samenhang tussen emissie- en immisiewaarden is, kan men deze waarden nicht gebruiken voor het vaststellen van veiligheidsvoorzieningenijdens het werk. Deze waarden kunnen sterk beinvloed worden door verschillende factoren zoals, de tjidsduur, de eigenschappen van de ruimte, andere geluidsbronnen, het aantal machines, andere werkzaamheden in de directe omgeving, enz. De toegelaten waarden kunnen van land tot land verschillen. Deze gevevens zal de gebruiker darüber in staat stellen een betere inschatting van de van de gevaren en risico's te make.

Symbolen apparatus

Vóör ingebruikname de gebruikuanwijzing en veiligheidsinstrumenties lezen en opvolgen.

Oog- en geluidsbescherming dragen.

Stofmasker dragen.

Schakel de motor uit voor reparatie-, onder-houds- en reinigingswerkzaamheden en haal de netstekker uit hetcontactdoos.

Niet aan regen bloatzetten. Tegen vochtigheid beschermen.

Gevaar voor verwonding van vingers en handen door de zaagband.

Het product stemb overeen met de product-specifiek geldige Europese richtlijnen.

Elektrische toestellen behoren nicht in de huisafval. Toestellen, toebehoren en verpakkingaar een millieuvriendelijk recycling brengen. Europese Richtlijn 2002/96/EG over oude elektronische apparaten en electronica moeten nicht meer bruikbare elektrische toestellen apart worden verzamend en een mili-euvriendelijk recycling worden togegevoerd.

Symbolen in de gebruiksaanwijzing

Δ	Dreigend gevaar of gevaarlijke situatie. Het nicht opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.
➀	Belangrijke aanwijzing voor het vakkundig gebruik. Het nicht opvolgen van deze aanwijzingen kan tot lei-den.
➁	Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.
➂	Montage, gebruik en onderhoud. Hier worden preciesuitgelegd wat u要去 doen.

1 2

3

Neem alstublieft het ingesloten montageen bedienblad ter hand.

Toestelbeschrijving / Reservenderdelen

1

Pos.-nr.	Benaming Bestel-nr.
1	Stelwiel voor zaagbandspanning	362665
2	Bovenste deur van de behuizing
3	Schuifstokhouser
4	Schuifstok 362872
5	In-/uitschakelaar	362658
6	Onderste zaagbandbescherming
7	Onderste deur van de behuizing
8	Raam
9	Riemdrijfwerk
10	Onderste bandzaagrol 362673
11	Kruk voor het instellen van de riem-spanning
12	Tafelinzetstuk	362697
13	Zaagtafel
14	Parallelaanslag 362698
15	Zaagband	362662
16	Bovenste bandgeleiding
17	Bovenste bandzaagrol 362672
18	Stelwiel voor zaagbandbescherming	362665
19	Bovenste zaagbandbescherming
20	Schuinverstelling zaagtafel
21	Spanenafzuiigstuk
22	Standvoet
23	Netkabel
24	Motor
25	Stelwiel voor bovenste bandzaagrol
26	Aanslaggeideprofil 362699

Reglementaire toepassing

• Het toestel is geschikt voor het snijden van hout, houtachtige materialen en kunststoffen.
• Het zagen van Ronde materialen zonder gebruik van de voorgeschreven hulpmiddelen is Niet toegestaan.
• Bij het zagen van vlakke werkstukken aan de smalle kant要去 een geschikte winkelhaak met aanslag worden gebruikt ten behoeve van een goede geleiding.
• U mag alleen werkstukken verwerken die wichtige ondersteund of geleid können worden.
• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.
• Men要去 zich tevens houden aan de algemeen geldende gezidigheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.
• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeiende schade is de fabrikant Niet aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.
• Eigen gemaaakte wijzigingen aan de machine ontslaan de fabrikant van alle aansprakelijkheid.
• Deze machine mag alleen voorbereidt, gezrukt en onderhonden worden door personen die met de machine vertrouwd zich en goed ingelicht zich over de risico's.

Reparaties mogen alleen door de fabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.

• Metalen delen (spijkers,ieten, enz.) moeten uit het hout verwijderd worden voordat het gezaagd worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminaliseerd worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenlechtsels en beschadigingen.

• Gevaar voor verwonding van de vingers en handen door het gereedschap (zaagband) of werkstuk, bijvoorbeeld bij een zaagbandwissel.
• Terugslag van het werkstuk of delen hiervan.
• Breuk en wegslingeren van het zaagblad.
• Breuk en waar buiten slingeren van de zaagband.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gehoort bij langdurig werken zonder gehoorbescherming.
• Emissie van zaagstof door het werken zonder voldoende stofafzuiig.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Bij ondeskundig gebruik konnen houtbewerkingsmachines gevaarlijk zijn. Als een machine gebruikt worden要去en de standard voorzorgsmaatregelen genomen worden om het risico van brand, elektrische sluiting en het verwonden van Personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevalten en de algemene verligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

①

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

i

Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.
- Zorg voor een goede werkhouding. Zorg voor een stabiele en uitgebalanceerde houdig.
Draag de juiste werkkleding.

• Nauw sluitende kleding en geen sieraden dragen.
• Geen schoenen met gladde zolen dragen.
  Bij lang haar een haarnet dragen.

Draag persoonlijke beschermingsmiddelen.

• Gehoorbeschermer dragen (het geluidsnivo in de werkplaats komt over het algemeen boven de 85dB(A).
  Veiligheidsbril (bij het zagen van aluminium).
  Stofmaker.

• Gebruik de bandzaag alleen op een

stevige
-vlakke
slipvaste
trillingvrije ondergrond.

• Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
• Zorg voor een veilige houding en bewaar algijd het evenwicht.
• Let op de omgevingsinvloeden.

Zet de machine Niet in de regen buiten.
- Gebruik de machine Niet in een vochtige of native omgeving.
Zorg voor voldoende omgevingslicht.
- Gebruik de machine nicht in de buurt van brandbare stoffen of gassen.
- De stof die ontstaat bij het zagen verslechtert het zich en is deels gevaarlijk voor de gezondheid. Wanner de machine Niet buiten staat, moet hij aangesloten worden op een afzuigunit.

Laat de machine nicht zonder toezicht acheher.

• Personen onder 18JAar mogen de bandzaag Niet bediennen. Uitgezonderdijkien personen boven de 16JAar in oppleiding onder toezicht.
• Hou andere Personen op afstand.

Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.

Houdt ze ver van uw werkplek weg.

• Neem de correcte werkpositie in. De zaagtanden要去en in de richting van de gebruiker wijzen.
• Begin pas met het snijden, als de zaagband zijn benodigde toerental heeft bereikt.
• Overbelast de machine nicht. U werkkt beter en zeker met de juiste belasting van de machine.
• Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de verilgheid in gevaar kan brengen.
• Gebruik geen geschuurde zaagbanden of zaagbanden die een andere vorm hebben aangenomen.
• Gebruik uitsluitend goed gescherpte zaagbanden,,ondat stompe zaagbanden Niet alleen het gevaar voor terugslag verhogen, maar ook de motor belasten.
• Gebruik alleen gereedschap dat aan de norm ISO 3295 / DIN 8806-1 voldoet.

Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico's met zich meebrengen.

• Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk).
• Gebruik bij het zagen van smalle werkstukken (tot 120 mm.ussen het zaagblad en de aanslag) de bijgeleverde duwstok.
• Gebruik bij het aandrukken vankleine werkstukken eenduwhout. Deze+zijn in de handel verkrijgbaar.
• Gebruik geen kapotte duwstok of duwhout.
• Zorg ervoor dat afgesneden stukken Niet door de zaagband gegren en wegsglingerd worden.
• Verwijder splinters, spanen en afval nicht met de hand uit de bevarenzone van de zaagband.
• Het snijden van rondout met de standard toevoerhulpmiddelen is Niet toegestaan. Gebruik voor het snijden van rondout een speciale voorzieening die het werkstuk beschermt gegen verdraaling.

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• Reparatiewerkzaamheden

• Onderhouds- en reinigingswerkzaamheden
• Controlleren of de aansluitkabels verstrengeld of beschadigd়
  Transport van de machine
  Zaagbandwissel

• Het verlaten van de machine (ook voor een korteijd).

• Onderhoud de machine zorgvuldig:

• Zorg ervoor dat het zaagblad altijd schoon en scherp is. U werkst sneller en beter en het is het behoud van uw machine.

• Volg de voorschriften en aanwijzingen op bij het wisselen van het zaagblad
• Hou de handgrepen vrij van vet en olie.

Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder worden gebruikt, moet zorgvuldig worden onderzocht of de beschemingsvoorzi-eningen en Licht beschadigde onderdelen fouloos en volgens de voorschriften functioneren.
• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zijn. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en - delen要去en, indienoodzakelijk,dooreenkende reparatiewerkplaatsgerepareerdofverwisseldworden.Metuitzonderingindien in de gebruiksaanwijzingandersaangegeven.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

Laat geen sleutels steken!

Controleer voor het inschaken altijd of de sleutels en instelgereedschappen verwijderd+zijn.

Als u de machine nicht gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.

1,5 mm² bij een lenghte tot 25 m.
2,5 mm² bij een lenghte vanaf 25 m.

De aansluitkabel要去 volgens IEC 60 245 (H 07 RN-F) Zijn, met een draad doorsnede van minstens:
Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximale vermogen nicht meer, de werkking van het toestel worden minder.
Beschem u gegen een elektrische schok. Raak geen geaarde delen aan.
Gebruik de kabel Niet voor doeleinden warvvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
- Controller de aansluitkabel van de machine regelmatig en waar hem indien nodig verrangen door een vakman.
Let er bij het leggen van de aansluitkabel op dat deze nicht stoort, bekneld raakt, geknikt worden en de steekverbinding Niet nat worden.
□ Controller de verleng kabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.
Gebruik geen defecte kabels.
Gebruik alleen toegestane en gerekte verlangkabels.
Maak geen geknutselde elektrische aansluitingen.
Veiligheidsvoorzieningen nooit overbruggen of buiten- Werking stellen.
Het apparatus via een veiligkeitsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparations mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijke voorschriften要去 opgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Samenbouw

2

Monteer het raam. Bevestig hiertoe de poten (A) met telkens 8 schroeven M8 x 16, onderlegplaatjes A 8,4 en moeren M8 op het raam (B).

3

Bevestig de zaag op het raam.

4

Monteer de krukgreep (11).

5

Open de bovenste deur (2) van de behuizing.

6

Vervangen van de zaagband

Kans op snijden! Draag handschoenen bij het verwangen van de zaagband.

1. Maak de bye deuren van de behuizing open (2 / 7).
2. Breng de bovenste zaagbandbescherming (19) helemaal omlaag.
3. Breng de bovenste bandrol (17) omlaag

→draai het stelwiel (1) maar links, de zaagband komt los

1. Breng de zaagband aan.

① Let op de juiste positie: de tanden要去en maar voren (richting deur) wijzen.
5. Leg de zaagband in het midden op de bandrol (17).
6. Draai het stelwiel (1) maar rechts tot de zaagband nicht meer wegglijdlt.

Voer de volgende instellingenuit voor de verdere montage:

Zaagband spannen (zie „Zaagbandspanning" pag. 96)
→ zaagband uitlijnen (zie „Hoek van de bovenste bandzaagrol" pag. 96)
bandgeleiders uitlijnen (zie „Bovenste bandgeleider“ en „Onderste bandgeleider“ pag. 98)

7

Zaagtafel monteren

Monteer de eindaanslagschroef (M6 x 35) aan de onderkant van de zaagtafel (13).

8

Plaats de zaagtafel (13) over de zaagband en leg hem op de zaagtafelgeleiding (20).

9

Bevestig de zaagtafel (13) met vier moeren en plaatjes aan de zaagtafelgeleiding (20).

10

Zaagtafel uitlijnen

Zaagtafel (13) uittijnen aan de zijkant

Draai de vier bevestigingssschroeven (C) los.
Lijn de zaagtafel (13) zouit,dat de zaagband zich in het midden van het tafelinzetstuk bevindt.
Draai de bevestigingschroeven (C) weer vast.

11

Zaagtafel (13) haaks uittijnen

Breng de bovenste zaagbandbescherming helemaal omhoog (zie „Bovenste zaagbandbescherming instellen" pag. 97)
Controller de zaagbandspanning (zie „Zaagbandspanning" pag. 96)
Draai de vastzetschroef (D) los.
Lijn de zaagtafel met behulp van een winkelhaak haaksuit ten opzichte van de zaagband.
Draai de vastzetschroef (D) weer vast.

12

Draai de contramoer (E) los en verstel de stelschroef (F) tot de stelschroef de zaagtafel raakt. Draai de contramoer weeer vast.

13

Parallelaanslag monteren

Aanslaggeideprofiel (26) monteren.

Schuif het aanslaggeideprofiel (26) op de tafelplaat en draai de vleugelschroeven vast.

14

Aanslaggeleiding monteren

U kurz de parallelaanslag (14) rechts of links van de zaagband monteren.

Schuif de parallele aanslag (14) op het aanslaggeleidingsprofil (26) en bevestig het zoals afgebeeld.

15

Breng de houder (3) voor de schuifstok aan.

Voorbereiding voor ingebruikname

i

Om de machine fouloos te lien functioneren,要去 u onderstaande aanwijzingen opvolgen:

• Plaats de zaag onder de volgende omstandigheden:

Slipvrij
-Trillingsvrij
Vlak
Vrij van struikel gevaar
- Met goede lichtomstandigheden

• Controller voor elk gebruik:

• de aansluitkabels op beschadiging
  gebruik geen beschadigde aansluitkabels.

• het tafelinzetstuk op een reglementaire toestand
• de zaagband op een optimale toestand
  of alle deuren zich gesloten

• de duwstok binnen handbereik is

• Gebruik geen verrormde of beschadigde zaagbanden.

• Vervang een versleten of beschadigd tafelinzetstuk onmid-dellijk.
• Wanneer de machine nicht in de openlucht worden gebrukt,要去 op beiden afzugstukken zijn aangesloten aan een spaanafzugininstallatie (bijvoorbeeld een verplaatsbarekleine ontstoffer).

Ingebruikname

① Aansluiting op het net

Vergelijk de netspanning met de spanning (bijv. 230 V.) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.

Wisselstroommotor:

Schuko contactdoos gebruiken, netspanning van 230V met een aardlekschakelaar (FI-schakelaar 30mA

(1) Zekering van het net: 10 A traag

De aansluitkabel要去 volgens IEC 60 245 (H 07 RN-F) maar, met een draad doorsnede van minstens:

1,5 mm² bij een lenghte tot 25 m.
2,5 mm² bij een lenghte vanaf 25 m.

16

In-/Uitschakelaar

Gebruik geen toestel waar bij de schakelaar Niet kan worden in- en uitgeschakeld. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Inschakelen

Druk op de groene knop (1) aan de schakelaar.

① Beveiliging gegen opniewaanlopen bij stroomuitval Bij stroom uittval schakelt de machine automatischuit. Om de machine wee in te schakelen drukt u eerst op de rode (0) en verwolgens op de groene knop (I).

Uitschakelen

Druk op de rode knop (0) aan de schakelaar.

Zaagband kiezen

De standardmeegeleverde zaagband is geschikt voor hout en de meeste kunststoffen.

Let op het volgende:

• er mogen geen stompe of beschadigde zaagbanden worden gekozen.

de gekozen zaagband en+zijn toerental moeten geschikt,zijn voor het te snijden materiaal.

Spananafzuiigangansluiten

Werk in gesloten ruimtesuitsuitluitend met een spana-fzuiging (luchtsnelheid op het afzugstuk van de zaag ≥ 20m / sec.

Zaag alleen zonder spanafzuging

gedurende een korteperiode (maximaal 30 min.)
of met een stofmasker
of in de openlucht
Wanneer u geen spaanafzuiiging aansluit, hoopt het zaagsel zich op en moet u het regelmatig verwijderen.
Sluit de spananafzuiiginstallatie ofkleine stofzuiger met een geschichte adapter aan op het spanenafzuiigstuk.

Afstelling van de zaag

17

Zaagbandspanning

Een te hoge spanning kan ertoe leiden dat de zaagband breek. Een te lage spanning kan tot gevolg hebben dat het aandrijfwiel doorglijdt, waardoor de zaagband stilkomt te staan.

Controle van de spanning

Breng de bovenste zaagbandbe-scherming (19) helemaal omhoog (zie „Bovenste zaagbescherming instellen" pag. 97) en druk met een vinger in het middenussen de zaagtafel en de bovenste zaagbescherming gegen de zijkant van de zaagband.

de zaagband moet aan de zijkant slechts 3 - 5 ~mm kunnen worden ingedrukt.

18

Met het stelwiel (1) kan de spanning van de zaagband worden gecorrigeerd.

Spanning verhogen (+)

→draai het stelwiel maar rechts

→draai het stelwiei maar links

19

Hoek van de bovenste bandzaagrol

Met het stelwiel (25) kan de hoek van de bovenste bandzaagrol (17) worden veranderd. Het verstellen zorgt ervoor dat de zaagband in het midden op de bandzaagrol loopt.

Draai vór het instellen de contramoer (G) los.

Zaagband looptaarachteren

→draai het stelwielaar rechts

Zaagband looptaar voren

→draai het stelwielaar links

Draai de contramoer (G) na het instelleneer vast.

20

Schuinverstelling van de zaagtafel

Draai de vastzetschroef (D) los.

U kurz de zaagtafel (13) traploos maximaal 45^ gegen de zaagband neigen.

21

Parallelaanslag

De parallelaanslag (14) wordt vastgeklemd op de zaagtafel. De parallelaanslag kan rechts of links van de zaagband worden gemonteerd.

1 Plaats de aanslagliniaal aan de zijde van de aanslaggeleiding die waar de zaagband wijst.

22

Snijnselheid instellen

1. Open de onderste deur van de behuizing.
2. Maak de aandrijfrem los door de kruk (11) maar rechts te draaien.
3. Leg de aandrijfriem op de bijbehorende riemschijf op het aandrijfwiel (9) (onderste bandzaagrol) (10) en op de bijbehorende motorriemschijf.

De instellingen zijn terug te vinden in het onderstaande schema, dat ook aan de binnenkant van de deur van de behuizing is aangebracht.

Material	Snijnselheid
Hardhout Kunststoffen	370 m/min 1		1
NE-metalen			2
Hout	800	m/min	2

1 Plaats de aandrijfrem nooit schuin. De riem moet ofwel op de twee voorste of op de twee achefterste riemschijven lopen.

1. Span de aandrijfrem weer door de kruk (11) maar links te draaien.

De aandrijfrem moet in het midden ongeveer 10mm hunnen worden doorgebogen

1. Sluit de onderste deur van de behuizing weeR.
2. Test de werking van de zaag minstens een minuit.
3. Zet de zaag UIT en onderbreek de stroomtoevoer. Controleer verwolgens de positie en de spanning van de aandrijfrem en corrigeer.Deze indienoodzakelijk.

Werken met de zaag

Voor aanvang van de werkzaamheden dient u de vol-gende punten in acht te nemen om de kans op verwondingen zo laag möglich te houden.

• Zaagband in orde?
• Parallelaanslag maar voor gebruik?
  Schuifstok binnen handbereik?
• Bovenste en onderste deur van de behuizing gesloten?

De deuren van de behuizing bieden bescherming te- gen het aanraken van de aangedreven onderdelen binnenin de zaag.

• Werkplek opgeruimd?
  U mag de machine Niet gebruiken voordat u deze gebruiks-aanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven.haveft gemonteerd.

Voor het uitvoeren van veranderingen of instellen (bijv. zaagband verrangen, zaagtafel neigen, zaagbandbescherming instellen enz.):

toestel uitschakelen
- wachten tot de zaagband stilstaat
- stroomtoevoer onderbreken

De volgende punten zich belangrijk:

• Draag persoonlijke beschermingsmiddelen.

• Gehoorbeschermer
  Veiligheidsbril
  stofmasker

• Draag bij het zagen geen handschoenen, wijde kleding of sierraden. Intrekgevaar!

• Neem de correcte werkpositie in. De zaagtanden要去en in de richting van de gebruiker wijzen.
  Ga buiten de gezavenzone van de zaagband staan.
• Stel de machine nooit in werkung, als de deuren die de zaagband beschermen open staan.
• Leg de handen plat met gesloten vingers op het werkstuk.
• Zaag algijd slechts een werkstuk tegelijkertijd. Zaag nooit meerere werkstukken tegelijkertijd of tot een bundel van samengevoegde losse stukken. Het gevaar bestaat dat losse stukken ongecontrolerd worden gegrepen door de zaagband.
• Zaag geen werkstukken waarop zich kabels, snoeren, banden of draden bevinden. Intrekgevaar!
• Druk het werkstuk bij het zagen op de zaagtafel.
• Let erop dat het werkstuk Niet kanfelt.
• Rem de zaagband Niet af door middel van zijdelingse druk.

• ① Gebruik een tafelblad, zodate lange werkstukken na het doorzagen Niet van de tafel vallen.

• Verwijder losese delen, spanen en splinters nicht met de hand.
  Volg in ieder geval alle veiligheidsinstructies op. Schuifstok
  De schuifstok fungeert als verlengstuk van de hand en zorgtervoordatdezaagbandnietperongelukkan worden aangeraakt.

Wanneer要去chuifstokwordengebrukt?

• Als de afstand:tussen zaagband en parallelaanslagkleiner is dan 120~mm
  Bijrechte sneden gegen de parallelaanslag.

Wanneer u de schuifstok nicht gebrukt, moet u deze in de houder aan de zijkant van het toestel hangen.
Gebruik de schuifstok Niet, als hij beschadigd is en verrang de schuifstok direct.

23

Bovenste zaagbandbescherming instellen

De bovenste zaagbandbescherming voorkomt het per ongeluk aanraken van de zaagband en het rondvliegen van zaagsel.

De hoogte van de bovenste zaagbandbescherming moet worden ingesteld:

• vóor het zagen, ten behoeve van een aanpassing aan de werkstukhoogte
• na veranderingen aan de zaagband (bijv. zaagband spannen of verrangen, zaagtafel uitlijnen)

De aufstand:tussen zaagbandbescherming en werkstuk moet 3mm bedragen, zodate er voloende bescherming gegen het aanraken van de zaagband worden geboden.

Instellen:

1. Draai de vastzet-schroef (H) los.
2. Met het stelwiel (18) kan deoodzakelijkke positie van de zaagband-bescherming worden ingesteld.
3. Draai de vastzet-schroef (H) weer vast.

Ronde werkstukken snijden

Het snijden van rondout met de standard toevoerhulpmiddelen is Niet toegestaan. Gebruik voor het snijden van rondout een speciale voorziening die het werkstuk beschermt gegen verdraaiing.

Vlakke werkstukken aan de smalle kant zagen

Bij het zagen van vlakke werkstukken aan de smalle Kant要去 een geschikte winkelhaak met aanslag worden gebruikt ten behoeve van een goede geleiding.

Het zagen van smalle werkstukken

(kleiner dan 120mm

Schuif het werkstuk met beiden handen maar voren, gebruik des schuifstok binnen het bereik van de zaagband.

Het zagen van brede werkstukken

Schuif het werkstuk bij het zagen met vlakke hand en gesloten vin-gers langus de aanslag.

Het zagen van lange werkstukken

Beveilig lange werkstukken gegen afglieden aan het einde van het zagen. Gebruik hiervoort bijvoorbeeld afrolstandaards of soortgelijke voorzieningen.

24

Het zagen

1. Kies de parallelaanslag (14) en zaagtafelhoek die bij de soort snede past en stel ze in.
2. Kies de zaagbandsnelheid die bij het materiaal past en stel deze spelheid in.
   Bij het zagen met parallelaanslag en gehelde zaagtafel kan het werkstuk kantelen. De parallelaanslag moet waarom worden be-vestigd op de omlaag gehelde zichde van de zaagtafel.
3. Stel de afstand:tussen zaagbandbescherming en werkstuk in op 3 mm.
4. Leg het werkstuk op de zaagtafel.
5. Steek de stekker in het stopcontact.
6. Zet de zaag aan.
7. Zaag het werkstuk in een werkgang door.

①

Tip:

Voer altiijd een proefsnode uit, zodate instellenen kunnen worden gecorrigeerd.

1. Zet de zaag UIT, als er nicht meteen verder wordt gezaagd.

Reiniging en onderhoud

Voor aanvang van iedere onderhouds- en reinigingsbeurt

-Toestel uitschakelen
Wachten tot de zaag stilstaat
Stroomtoevoer onderbreken

Onderhouds- en reinigingswerkzaamheden die nicht in dit hoofdstuk worden genoemd,ogensuitsluitend worden uitgevoerd door de fabrikant of door hem aangewezen bedrijven.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absolut一周 correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen kunnen onverwachte schade en verwondingen tot gevolg hebben.

Reiniging

Voor de optimale werkung van de machine zich de volgende punten van belong:

• Spuit het toestel Niet schoon met water.

• Verwijder zaagsel en stof uitsluitend met een borstel of stofzuiger.

• Alle bewegende delen regelmatig reinigen en oliën.

①

Nooit vet gebruiken!

Gebruik bijv. naaimachineoleie, dunvloeribare ulische olie of milieuvriendelijkke sproei-olie.

Zorg ervoor dat de zaagband roest- en horsvrij blijft.
- Verwijder hars resten van het zaagblad.

Harsresten können worden verwijderd met een gangbare onderhouds- en verzorgingspray.

• Behandel het oppervlak van de zaagtafel na het reinigen met een glijmmiddel.
• De zaagband is onderhevig aan slijtage en wordt na langdurig of regelmatig gebruik stomp.

Vervang in dat geval de zaagband.

Onderhoud

ZaagbandwisseI

Kans op snijden! Draag handschoenen bij het verrangen van de zaagband.

Gebruik alleen geschikte zaagbanden.

25 26

1. Maak de bye deuren van de behuizing open (2 / 7).
2. Maak de 2 spanhefbomen (I) aan de onderkant van de aanslaglijk (26) los.
3. Neem de aanslagliest (26) weg.

27

1. Breng de bovenste zaagbandbescherming (19) helemaal omlaag.
2. Breng de bovenste bandrol (17) omlaag

→draai het stelwiel (1) maar links, de zaagband komt los

1. Neem de zaagband weg.
2. Plaats een neue zaagband.

1 Let op de juiste positie: de tanden要去en maar voren (richting deur) wijzen.

1. Leg de zaagband in het midden op de bandrol (17).
2. Draai het stelwiel (1) maar rechts tot de zaagband nicht meer weglijkdt.
3. Bevestig de aanslaglijst en sluit de onderste deur van de behuizing wee.
4. Aansluitend:

zaagband spannen (zie „Zaagbandspanning" pag. 96)
→ zaagband uitlijnen (zie „Hoek van de bovenste bandzaagrol" pag. 96)
bandgeleiders uitlijnen (zie „Bovenste bandgeleider“ en “Onderste bandgeleider“ pag. 98)
werking van de zaag minstens een minuut testen
zaag uitschakelen, stroomtoevoer onderbreken en instelleningen opniewu controleren

Bovenste bandgeleider uitlijnen

De bovenste bandgeleider bestaat UIT:

twee geleidingsrollen (deze geleiden de zaagband aan de zijkant)
en steunrol (deze ondersteunt de zaagband van achteren)

Controleer de geleidingsrollen en steunrol na iedere zaagbandwissel en zaagbanduitlijing en lijn ze eventueel opnieuw ut.

De geleidingsrollen en steunrol zich onderhevig aan slijtage. Controller ze regelmatig en verrang in geval van slijtage alle rollen tegelijkertijd.

28

Geleidingsrollen instellen:

1. Draai de schroeven (J) los.
2. Verschuiif de houder (K) zodanig dat de geleidingsrollen (L) ca. 1 mm später de tandkuil beginnen.
3. Draai de schroeven (J) vast.

29

1. Draai de schroeven (M) los.
2. Druk de geleidingsrollen (L) gegen de zaagband.
3. Open de bovenste deur en draai de bandzaagrol enkelemalen met de hand maar rechts, zodate geleidingsrollende juiste positie bereiken

beide geleidingsrollen要去en de zaagbandlicht raken).

1. Draai de schroeven (M) wee vast.
2. Sluit de bovenste deur van de behuizing.

30

Steurol instellen:

1. Maak de vastzethefboom (N) los.
2. Druk de steunrol (O) gegen de zaagband, zodat hij de zaagbandlicht raakt.
3. Zet de vastzetheboom (N) weer vast.

Onderste bandgeleider uitlijnen

De onderste bandgeleider bestaat UIT:

twee geleidepennen (deze geleiden de zaagband aan de zijkant)
een steunrol (deze ondersteunt de zaagband van achteren)

Lijn de geleidepennen en steunrol na jegere zaagbandwissel en zaagbanduitlijning opniew ut.

De geleidepennen en steunrol zijn onderhevig aan slijtage. Controller ze regelmatig en verrang de pennen en rol in geval van slijtage tegelijkertijd.

26

1. Maak de 2 spanhefbomen aan de onderkant van de aanslaglijk (26) los.
2. Neem de aanslagliest (26) weg.

9

1. Draai de vier schroeven en plaatjes op de zaagtafelgeleiding los en neem de zaagtafel (13) weg.

31

Geleideppennen instellen:

1. Draai de schroeven (P) los.

2. Verschuif de houder (Q) zodanig dat de geleidepennen (R) ca. 1 mm ache ter de tandkuil beginnen.

3. Draai de schroef vast (P).
4. Druke geleidepennen (R) gegen de zaagband.

32

1. Maak de bovenste deur open en draai de bandzaagrol enkele keren met de handaar rechts, zodat de geleidepennen in de juiste positie komen te staan

beide geleidepennen要去en de zaagbandlichtraken
6. Draai de schroeven (S) weer vast.
7. Sluit de bye deuren van de behuizing weeR.

33

Steurol instellen:

1. Draai de schroeven (T) los.
2. Druk de steunrol (U) gegen de zaagband, zodat hij de zaagbandlicht raakt.
3. Draai de schroef (T) weer vast.
4. Plaats de tafel weever de zaagband en schroef hem vast aan de zaagtafelgeleiding.
5. Bevestig het aanslaggeleideprofiel (26) weer.

Transport

Voor het transport de stekeruit het stopcontact nemen.

Transporteer de zaag alleen als:

• de bovenste zaagbandgeleider helemaal omlaag is gebracht
• het uiststekende toebehoren is afgeschroefd

Opslag

Neem de steker uit het stopcontact.

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• Om de levensduur van de machine te verlengen en de machine optimaal te latent functioneren is het gewenst voor opslag de volgende punten in uit te voeren:

• De machine grondig reinigen.

• Alle bewegende delen met milieuvriendelijke olie gehandelen.

i De delen van de bandzaag mogen nicht worden ingevet.

Voor het verhelen van iedere storing

-Toestel uitschakelen
Wachten tot de zaag stilstaat
Stroomtoevoer onderbreken

Na het verhopen van iedere storing moeten alle veiligheidsvoorzieningen wee in werking gesteld en getest worden.

Storing	Mogelijk oorzaak
De machine schakelt nicht in of schakelt onbelast waar UIT.	Stroomuitval. Verlangkabel defect. Motor of schakelaar defect.	Zekering controleren Kabel testen, defecte kabel Niet meer gebruiken. Motor of schakelaar door een service-werkplaats lately repareren of met originele onderdelen halten verrangen.
Motor bromt, maar.slaatাat aan	Condensator defect	Condensator door de klantenservice toenervangen
De motor blijftijdens het zagen stilstaan.	Zaagband is stomp Werkstuk worden te snel aangevoerd.	Zaagbandervangen Motor laten afkoelen en met minder druk verder werken.
Werkstuk klemt bij hetঀvoren schuiven of terugtrekken	Zaagband is stomp De parallelaanslag staat Niet parallel met de zaagband	Houd het werkstuk vast en zet de motor onmiddelijk af. Vervang hierna de zaagband. Plaats de neue parallelaanslag.
Brandvlekken op het zaagvlak	Zaagband is ongeschikt voor de bewerking of stomp	Zaagbandervangen
Zaagband breek	Verkeerde zaagspanning Te sterke belasting Onjuiste zaagband	Zaagbandspanning opnieuw instellen Druktegen de zaagband verminderen. Onjuiste zaagband →dun werkstuk = smalle zaagband →dik werkstuk = brede zaagband
Zaagband kromgetrokken	Te sterke zijdelingsse belasting	Zijdelingse druk op de zaagband vermijden.
Zaagband loopt UIT de snijlijn of loot af	Zaagband loopt Niet in het midden op de bovenste bandzaagrol	Hoek van de bovenste bandzaagrol instellen
Zaag trilt	Onvoldoende bevestiging Zaagtafel los Bevestigingssschroeven van de motorঀin los	Zaag bevestigen op een geschekte onder-grond Zaagtafel uitlijnen en bevestigen Bevestigingssschroeven vastdraaien
Spanenuitlaatopeningverstoot	Geen afzuiginstallatie aangesloten Afzuigvermögen te zwak	Zaag uitschaken, zaagsel verwijdersen en afzuiginstallatie aansluiten Zaag uitschaken, zaagsel verwijdersen en afzuigvermögen verhogen (luchtsnelheid ≥20 m/sec op het spanenafzugstuk.
Zaagband beweegtাat, hoewel de motor draait	Aandrijfremlos Aandrijfremdefect	Aandrijfremspannen Aandrijfremvervangen

Technische gegevens

Type / Model	BSV 315
Bouvwjaar	zie letzste pagina
Vermogen P1	740 W
Spanning
Frequentie
Stationair toerental	-1
Zekering van het net	10 A traag
Zaagsnelheid	370 m/min., & 800 m/min.
Zaagbandlengte	2240 mm -10 mm
Zaagbandbreedte	12,5 ± 1 mm
Max. zaagband dikte	0,5 mm -0,1 mm
Zaagbandrolen	315 mm
Tafelgrootte	400 x 520 mm
Schuinverstelling zaagtafel	0 - 45°
max. Zaaghoogte	155 mm
Max. doorgangsbreedte	300 mm
Afzuigaansluiting	Ø 100 mm
Afmetingen (length x bredde x hoogte)	600 x 760 x 1700 mm
Gewicht	50,5 kg

Als afzuging kut u een stofzuiger of een industriezuiger gebruiken.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.
