BEDIENUNGSANLEITUNG BSV 315 ATIKA

in alleiniger Verantwortung, dass das Produkt Bandsäge BSV 315 (Seriennummer: 000001

020000)konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2004/108/EG, 2011/65/EG. under our sole responsibility, that the product Bandsäge (Band saw) BSV 315 (Serial number: 000001

műszaki iratok őrzésének helye: Shranjevanje tehnične dokumentacije: Pohrana tehničke dokumentacije: Teknik dokümanların başvuru kaynağı: ATIKA GmbH – Technisches Büro – Schinkelstr. 97 – 59227 Ahlen – Germany i.A. Ahlen, 16.04.2013 i.A. G. Koppenstein, Konstruktionsleitung2 Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Anleitung für künftige Verwendungen aufbewahren. Inhalt EG Konformitätserklärung 1 Lieferumfang 2 Geräuschkennwerte 2 Symbole Gerät / Betriebsanleitung 2 Gerätebeschreibung / Ersatzteile 3 Bestimmungsgemäße Verwendung 3 Restrisiken 3 Sicheres Arbeiten 4 Zusammenbau 5 Vorbereiten zur Inbetriebnahme 6 Inbetriebnahme 6 Einstellungen an der Säge 7 Arbeiten mit der Säge 8 Wartung und Reinigung 9 Transport 11 Lagerung 11 Mögliche Störungen 11 Technische Daten 12 Garantie 12 Lieferumfang

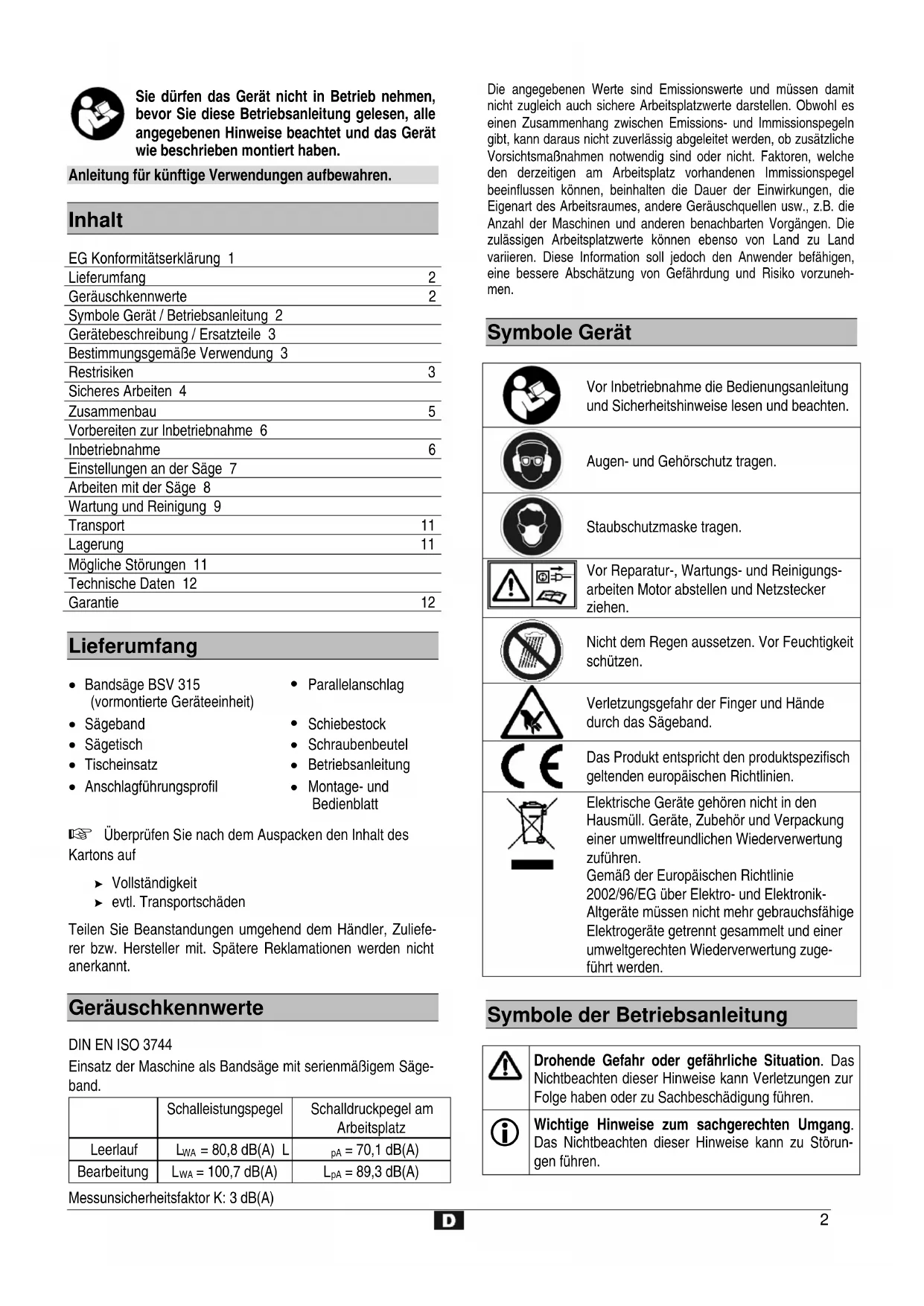

• Bandsäge BSV 315 (vormontierte Geräteeinheit)

• Anschlagführungsprofil

Montage- und Bedienblatt Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf ! Vollständigkeit ! evtl. Transportschäden Teilen Sie Beanstandungen umgehend dem Händler, Zuliefe- rer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt. Geräuschkennwerte

Einsatz der Maschine als Bandsäge mit serienmäßigem Säge- band. Schalleistungspegel Schalldruckpegel am Arbeitsplatz Leerlauf L

= 70,1 dB(A) Bearbeitung L

= 89,3 dB(A) Messunsicherheitsfaktor K: 3 dB(A) Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzuneh-men. Symbole Gerät Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lesen und beachten. Augen- und Gehörschutz tragen. Staubschutzmaske tragen. Vor Reparatur-, Wartungs- und Reinigungs- arbeiten Motor abstellen und Netzstecker ziehen. Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen. Verletzungsgefahr der Finger und Hände durch das Sägeband. Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien. Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zuge- führt werden. Symbole der Betriebsanleitung Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störun- gen führen.3

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. hingewie- sen wird. Gerätebeschreibung / Ersatzteile

Pos. Nr. Bezeichnung Bestell-Nr. 1 Einstellrad für Sägebandspannung 362665 2 obere Gehäusetür 3 Schiebestockhalter 4 Schiebestock 362872 5 Ein-/Ausschalter 362658 6 untere Sägebandabdeckung 7 untere Gehäusetür 8 Gestell 9 Riemengetriebe

untere Bandsägerolle 362673

Kurbel zum Einstellen der Riemenspannung 12 Tischeinsatz 362697 13 Sägetisch 14 Parallelanschlag 362698 15 Sägeband 362662 16 obere Bandführung 17 obere Bandsägerolle 362672 18 Einstellrad für Sägebandabdeckung 362665 19 Obere Sägebandabdeckung 20 Schrägverstellung Sägetisch 21 Späneabsaugstutzen 22 Standfuß 23 Netzkabel 24 Motor 25 Einstellrad für obere Bandsägerolle 26 Anschlagführungsprofil 362699

Bestimmungsgemäße Verwendung Das Gerät ist geeignet für das Scheiden von Holz, holzähn- lichen Werkstoffen, Kunststoffen und Nicht-Eisen-Metallen. Das Schneiden von Rundmaterial (Rundhölzer, Rohr o. ä.) ist ohne eine extra dafür vorgesehene Vorrichtung nicht zulässig. Beim Hochkantsägen von flachen Werkstücken muss ein geeigneter Anschlagwinkel zur sicheren Führung verwen- det werden. Es dürfen nur Werkstücke bearbeitet werden, die sicher aufgelegt und geführt werden können. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Be- triebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Si- cherheitshinweise. Die für den Betrieb geltenden einschlägigen Unfallverhü- tungsvorschriften, sowie die sonstigen allgemein aner- kannten arbeitsmedizinischen und sicherheitstechni- schen Regeln sind einzuhalten. Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schä- den jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer. Eigenmächtige Veränderungen an der Säge schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus. Die Säge darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden. Die Maschine darf nicht in explosionsgefährdeter Umge- bung verwendet oder dem Regen ausgesetzt werden. Metallteile (Nägel etc.) sind aus dem zu sägenden Materi- al unbedingt zu entfernen.

Restrisiken Auch bei bestimmungsgemäßer Verwendung können trotz Ein- haltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheits- hinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden. Rücksichtnahme und Vorsicht verringern das Risiko von Per- sonenverletzungen und Beschädigungen. Verletzungsgefahr der Finger und Hände durch das Werk- zeug (Sägeband) oder Werkstück, z.B. beim Sägeband- wechsel. Verletzung durch weggeschleuderte Werkstückteile. Rückschlag des Werkstückes oder von Werkstückteilen. Bruch und Herausschleudern des Sägebandes. Gefährdung durch Strom, bei Verwendung nicht ordnungs- gemäßer Elektro-Anschlussleitungen.

Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen. Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz. Emission gesundheitsschädlicher Holzstäube beim Betrieb ohne Absaugung. Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen. Sicheres Arbeiten Bei unsachgemäßem Gebrauch können Holzbearbei- tungsmaschinen gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicher- heitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Perso- nen auszuschließen. Lesen und beachten Sie deshalb vor Inbetriebnahme die- ses Erzeugnisses die folgenden Hinweise und die Unfall- verhütungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.

Bewahren Sie diese Sicherheitshinweise gut auf. Machen Sie sich vor Gebrauch mit Hilfe der Betriebs- anleitung mit dem Gerät vertraut. Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten ste- hen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleich- gewicht. Tragen Sie geeignete Arbeitskleidung: − keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden − rutschfestes Schuhwerk − ein Haarnetz bei langen Haaren Tragen Sie persönliche Schutzkleidung: − Gehörschutz ( Schalldruckpegel am Arbeitsplatz über- steigt in der Regel 85 dB (A) ) − Schutzbrille − Atemmaske bei stauberzeugenden Arbeiten Betreiben Sie die Säge nur auf − festem − ebenem − rutschfestem − schwingungsfreiem Untergrund. Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor. Berücksichtigen Sie Umgebungseinflüsse: − Setzen Sie die Säge nicht dem Regen aus. − Verwenden Sie die Säge nicht in feuchter oder nasser Umgebung. − Sorgen Sie für gute Beleuchtung. − Verwenden Sie die Säge nicht in der Nähe von brenn- baren Flüssigkeiten oder Gasen. − Der beim Betreiben entstehende Holzstaub beeinträch- tigt die erforderliche Sicht und ist teilweise gesund- heitsschädlich. Wenn die Maschine nicht im Freien eingesetzt wird, muss diese am Absaugstutzen an eine Späneabsauganlage (z. B. transportabler Kleinent- stauber) angeschlossen sein. Lassen Sie die Säge nie unbeaufsichtigt. Personen unter 18 Jahren dürfen die Säge nicht bedie- nen. Ausgenommen sind Jugendliche über 16 Jahren im Rahmen ihrer Ausbildung unter Aufsicht. Halten Sie andere Personen fern. Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern. Nehmen Sie die richtige Arbeitsstellung ein. Die Säge- zähne müssen zum Betreiber zeigen. Beginnen Sie mit dem Schneiden erst, wenn das Säge- band seine erforderliche Drehzahl erreicht hat. Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. Betreiben Sie die Säge nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte. Verwenden Sie keine rissigen Sägebänder oder solche, die ihre Form verändert haben. Verwenden Sie nur gut geschärfte Sägebänder, da stump- fe Sägebänder nicht nur die Rückschlaggefahr erhöhen, sondern auch den Motor belasten. Verwenden Sie nur Sägebänder gemäß ISO 3295 / DIN 8806-1. Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. Benutzen Sie die Säge nicht für Zwecke, für die sie nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“). Verwenden Sie beim Längsschneiden von schmalen Werkstücken (Abstand zwischen Sägeband und Parallel- anschlag kleiner als 120 mm), den Schiebestock (siehe Arbeitshinweise). Verwenden Sie zum Andrücken schmaler Werkstücke an den Parallelanschlag ein Schiebeholz. Î Schiebehölzer sind im Handel erhältlich. Verwenden Sie keine defekten Schiebestöcke und - hölzer. Sorgen Sie dafür, dass abgeschnittene Stücke nicht vom Sägeband erfasst und weggeschleudert werden. Entfernen Sie Splitter, Späne und Abfälle nicht mit der Hand aus dem Gefahrenbereich des Sägebandes.5 Das Schneiden von Rundholz ist mit den serienmäßigen Zuführhilfen nicht erlaubt. Verwenden Sie beim Schneiden von Rundholz eine spezielle Einrichtung, die das Werk- stück gegen Verdrehen sichert. Schalten Sie die Maschine ab und ziehen Sie den Netz- stecker aus der Steckdose bei: − Reparaturarbeiten − Wartungs- und Reinigungsarbeiten − Beseitigung von Störungen (dazu gehört auch das Ent- fernen von eingeklemmten Splittern) − Überprüfungen der Anschlussleitungen, ob diese ver- schlungen oder beschädigt sind − Transport der Säge − Sägebandwechsel − Verlassen der Säge (auch bei kurzzeitigen Unter- brechungen) Pflegen Sie Ihre Säge mit Sorgfalt: − Halten Sie die Werkzeuge scharf und sauber, um bes- ser und sicherer arbeiten zu können. − Befolgen Sie die Wartungsvorschriften und die Hin- weise für den Werkzeugwechsel. − Halten Sie Handgriffe trocken und frei von Öl und Fett. Überprüfen Sie die Maschine auf eventuelle Beschädi- gungen: − Vor weiterem Gebrauch der Maschine müssen Schutz- vorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funkti- on untersucht werden. − Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschä- digt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Be- trieb der Säge sicherzustellen. − Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repa- riert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist. − Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen. Lassen Sie keine Werkzeugschlüssel stecken! Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind. Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf. Elektrische Sicherheit Ausführung der Anschlussleitung nach IEC 60 245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens − 1,5 mm² bei Kabellänge bis 25 m − 2,5 mm² bei Kabellänge über 25m Lange und dünne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine ma- ximale Leistung, die Funktion des Gerätes wird reduziert. Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Kontrollieren Sie regelmäßig das Kabel der Säge und lassen Sie es bei Beschädigungen von einer anerkannten Fachkraft erneuern. Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht stört, gequetscht, geknickt und die Steckverbin- dung nicht nass wird. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind. Verwenden Sie keine defekten Anschlussleitungen. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel. Keine provisorischen Elektroanschlüsse einsetzen. Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen. Schließen Sie das Gerät über Fehlerstromschutz- schalter (30 mA) an. Der Elektroanschluss bzw. Reparaturen an elektri- schen Teilen der Maschine hat durch eine konzessio- nierte Elektrofachkraft oder einer unserer Kundendienst- stellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten. Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststel- len zu erfolgen. Nur Originalersatz-, Zubehör- und Sonderzubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht. Zusammenbau

Montieren Sie das Gestell. Befestigen Sie dazu die Beine (A) mit jeweils 8 Schrauben M8 x 16, Unterlegscheiben A 8,4 und Muttern M8 am Rahmen (B).

Befestigen Sie die Säge auf dem Gestell.

Montieren Sie den Kurbelgriff (11).

Öffnen Sie die obere Gehäusetür (2).

Sägeband einlegen Schnittgefahr! Tragen Sie beim Einlegen des Sägebandes Handschuhe.

1. Beide Gehäusetüren (2 / 7) öffnen.

2. Stellen Sie die obere Bandführung (19) ganz nach unten.

3. Drehen Sie obere Bandrolle (17) nach unten6

Î Drehen Sie das Einstellrad (1) gegen den Uhrzeigersinn, um das Sägeband zu lockern. 4. Führen Sie das Sägeband ein. L Achten Sie auf die korrekte Lage, die Zähne müssen zur Vorderseite der Säge (zur Tür) zeigen. 5. Legen Sie das Sägeband mittig auf der Bandrolle (17) auf. 6. Drehen Sie das Einstellrad im (1) Uhrzeigersinn, bis das Sägeband nicht mehr abrutscht. Nehmen Sie vor der weiteren Montage folgende Einstellungen vor: Î Sägeband spannen (siehe „Sägebandspannung“ S. 7) Î Sägeband ausrichten (siehe „Neigung der oberen Bandsägerolle“ S. 7) Î Bandführungen ausrichten (siehe „obere Bandführung ausrichten“ und „untere Bandführung ausrichten“ S.10)

Sägetisch montieren Montieren Sie die Endanschlagsschraube (M6 x 35) an der Unterseite des Sägetisches (13).

Sägetisch (13) über das Sägeband führen und auf die Säge-tischführung (20) auflegen.

Sägetisch (13) mit vier Muttern (M8) und Scheiben an der Sägetischführung (20) befestigen.

Sägetisch ausrichten Sägetisch (13) seitlich ausrichten Î Die vier Befestigungsschrauben (C) lösen. Î Sägetisch (13) so ausrichten, dass sich das Sägeband in der Mitte des Tischeinsatzes befindet. Î Befestigungsschrauben (C) wieder festziehen.

Sägetisch (13) rechtwinklig ausrichten Î Obere Sägebandabdeckung ganz nach oben stellen (siehe „Einstellen der oberen Sägebandabdeckung“ S. 9) Î Sägebandspannung prüfen (siehe „Sägebandspannung“ S. 7) Î Feststellschraube (D) lösen. Î Mit Hilfe eines Winkels den Sägetisch rechtwinklig zum Sägeband ausrichten. Î Feststellschraube (D) wieder festziehen.

Lösen Sie die Kontermutter (E) und verstellen Sie die Justier-schraube (F), bis die Justierschraube den Sägetisch berührt. Ziehen Sie die Kontermutter wieder fest.

Parallelanschlag montieren Anschlagführungsprofil (26) montieren. Schiebe Sie das Anschlagführungsprofil (26) auf die Tischplat-te und ziehen Sie die Flügelschrauben fest.

Sie können den Parallelanschlag (14) rechts oder links vom Sägeband montieren. Schieben Sie den Parallelanschlag (14) auf das Anschlagfüh-rungsprofil (26) und befestigen ihn wie abgebildet.

Bringen Sie den Halter (3) für den Schiebestock an. Vorbereiten zur Inbetriebnahme

Um ein einwandfreies Funktionieren der Maschine zu erzielen, befolgen Sie die aufgeführten Hinweise: Stellen Sie die Säge an einen Platz, der folgende Bedin- gungen erfüllt: − rutschfest − schwingungsfrei − eben − frei von Stolpergefahren − ausreichende Lichtverhältnisse Überprüfen Sie vor jedem Gebrauch: − die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.) verwenden Sie keine defekten Leitungen − den Tischeinsatz auf ordnungsgemäßen Zustand − das Sägeband auf einwandfreien Zustand − dass alle Türen geschlossen sind − ob der Schiebestock griffbereit ist Verwenden Sie keine deformierten oder beschädigten Sägebänder. Tauschen Sie einen abgenutzten oder beschädigten Tischeinsatz unverzüglich aus. Wenn die Maschine nicht im Freien eingesetzt wird, muss diese an beiden Absaugstutzen an eine Späneabsaugan-lage (z. B. transportabler Kleinentstauber) angeschlossen sein. Inbetriebnahme L Netzanschluss Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie die Säge an die entsprechende und vorschriftsmäßig ge-erdete Steckdose an. L Wechselstrommotor: Schuko-Steckdose verwenden, Netzspannung 230 V mit Fehlerstromschutzschalter (FI-Schalter 30 mA). L Absicherung: 10 A träge Verwenden Sie Anschluss- bzw. Verlängerungskabel nach IEC 60 245 (H 07 RN-F) mit einem Aderquerschnitt von mindes-tens7 1,5 mm² bei Kabellänge bis 25 m 2,5 mm² bei Kabellänge über 25 m

Ein- / Ausschalter Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden. Einschalten Drücken Sie den grünen Knopf ( I ) am Schalter. L Wiederanlaufsicherung bei Stromausfall Bei Stromausfall schaltet das Gerät automatisch ab. Zum Wiedereinschalten zuerst den roten ( 0 ), dann den grünen ( I ) Knopf drücken.

Ausschalten Drücken Sie den roten Knopf ( 0 ) am Schalter. Sägebandauswahl Beachten Sie bei der Sägebandwahl, − dass keine stumpfen oder beschädigten Sägebänder ver- wendet werden. − dass die Auswahl des Sägebandes und die Drehzahl für den zu schneidenden Werkstoff geeignet ist. Das serienmäßig mitgelieferte Sägeband eignet sich für Holz und die meisten Kunststoffe. Späneabsaugung anschließen Arbeiten Sie in geschlossenen Räumen nur mit einer Späneabsaugung (Luftgeschwindigkeit am Ab- saugstutzen der Säge ≥ 20 m/sek.). Das Sägen ohne Späneabsaugung ist nur möglich: ° bei kurzzeitigem Betrieb (bis max. 30 min.) ° mit Staubschutzmaske ° im Freien Wenn Sie keine Späneabsaugung anschließen, sammeln sich Sägespäne an, die Sie regelmäßig entfernen müssen. Späneabsauganlage oder Kleinstaubsauger mit einem geeignetem Adapter an den Späneabsaugstutzen anschlie- ßen. Einstellungen an der Säge

Sägebandspannung Eine zu hohe Spannung kann zum Bruch des Sägeban- des führen. Eine zu niedrige Spannung kann zum Durch- rutschen des Antriebrades und damit zum Stillstand des Sägebandes führen. Sie können die Spannung prüfen: stellen Sie die obere Sägebandabdeckung (19) ganz nach oben (siehe „Einstellen der oberen Sägebandabdeckung“ S. 9) und drücken Sie mit dem Finger in der Mitte zwischen dem Sägetisch und der oberen Sägeabdeckung seitlich gegen das Sägeband ° das Sägeband darf sich nur um 3 – 5 mm seitlich eindrü- cken lassen.

Mit dem Einstellrad (1) kann die Spannung des Sägebandes korrigiert werden. Spannung erhöhen (+) ° drehen Sie das Einstellrad im Uhrzeigersinn

Spannung verringern (-) ° drehen Sie das Einstellrad entgegen dem Uhrzeigersinn

Neigung der oberen Bandsägerolle Mit dem Einstellrad (25) kann die Neigung der oberen Band- sägerolle (17) verändert werden. Das Verstellen bewirkt, dass das Sägeband mittig auf der Bandsägenrolle läuft. Vor dem Einstellen lösen Sie die Feststellmutter (G). Sägeband läuft nach hinten ° drehen Sie das Einstellrad im Uhrzeigersinn

Sägeband läuft nach vorn ° drehen Sie das Einstellrad entgegen dem Uhrzeigersinn

Nach dem Einstellen drehen Sie die Feststellmutter (G) wieder fest.

Schrägverstellung des Sägetisches Lösen Sie die Feststellschraube (D). Sie können den Sägetisch (13) stufenlos bis 45° gegen das Sägeband neigen.

Parallelanschlag Der Parallelanschlag (14) wird am Sägetisch festge- klemmt. Er kann rechts oder links vom Sägeband mon- tiert werden.

L Bringen Sie das Anschlaglineal auf der Seite der An- schlagführung an, die zum Sägeband weist.8

Schnittgeschwindigkeit einstellen

1. Untere Gehäusetür öffnen.

2. Antriebsriemen durch Drehen der Kurbel (11) im Uhrzei-

3. Antriebsriemen auf die entsprechende Riemenscheibe am

Antriebsrad (9) (untere Bandsägerolle) (10) und auf die entsprechende Motorriemenscheibe legen. Die Einstellungen können Sie dem folgenden Plan entnehmen, der auch auf der Innenseite der Gehäusetür angebracht ist. Material Schnittge- schwindigkeit Hartholz Kunststoffe NE-Metalle 370 m/min 1 Holz 800 m/min 2 L Legen Sie den Antriebsriemen niemals schräg auf. Er muss entweder auf den beiden vorderen oder den beiden hinteren Riemenscheiben laufen.

4. Spannen Sie den Antriebsriemen wieder, indem Sie die

Kurbel (11) gegen den Uhrzeigersinn drehen. Der Antriebsriemen muss sich in der Mitte etwa 10 mm durchbiegen lassen

5. Schließen Sie die untere Gehäusetür wieder.

6. Lassen Sie die Säge mindestens eine Minute zur Probe

7. Schalten Sie die Säge aus und ziehen Sie den Netzste-

cker. Überprüfen Sie dann die Position und die Spannung des Antriebsriemens und korrigieren Sie sie falls erforder- lich. Arbeiten mit der Säge Vor Arbeitsbeginn beachten Sie die folgenden Sicher- heitshinweise, um das Verletzungsrisiko so gering wie möglich zu halten.

Sägeband o. k.? Parallelanschlag einsatzbereit? Schiebestock griffbereit? Obere und untere Gehäusetür geschlossen? Arbeitsplatz aufgeräumt? Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hin- weise beachtet und das Gerät wie beschrieben montiert haben! Vor Veränderungen oder Einstellungen an der Säge (z. B. Sägeband auswechseln, Sägetisch neigen, Säge- bandabdeckung einstellen usw. ) − Gerät ausschalten − Stillstand des Sägebandes abwarten − Netzstecker ziehen Beachten Sie außerdem folgende wichtige Punkte: Tragen Sie persönliche Schutzausrüstung: − Gehörschutz − Schutzbrille − Staubschutzmaske Tragen Sie beim Sägen keine Handschuhe, weite Kleidung oder Schmuck. Einzugsgefahr! Nehmen Sie die richtige Arbeitsstellung ein. Die Säge- zähne müssen zum Betreiber zeigen. Stellen Sie sich außerhalb des Gefahrenbereiches. Niemals die Maschine in Betrieb nehmen, wenn die das Sägeband schützenden Türen offen stehen. Legen Sie die Hände flach mit geschlossenen Fingern auf das Werkstück. Sägen Sie immer nur ein Werkstück gleichzeitig. Niemals mehrere Werkstücke gleichzeitig oder zu einem Bündel zu- sammengefasste Einzelstücke sägen. Es besteht die Ge- fahr, dass Einzelstücke vom Sägeband unkontrolliert er- fasst werden. Sägen Sie keine Werkstücke, an denen sich Seile, Schnü- re, Bänder, Kabel oder Drähte befingen. Einzugsgefahr! Drücken Sie beim Sägen das Werkstück auf den Säge- tisch. Achten Sie darauf, dass sich das Werkstück nicht verkan- tet. Bremsen Sie das Sägeband nicht durch seitlichen Druck ab. Entfernen Sie lose Splitter, Späne u. dgl. nie mit der Hand und erst wenn das Sägeband stillsteht.. Beachten Sie auf jeden Fall alle Sicherheitshinweise. Schiebestock Der Schiebestock dient als Verlängerung der Hand und schützt vor versehentlichem Berühren des Sägeban- des. Wann muss der Schiebestock verwendet werden? − Wenn der Abstand zwischen Sägeband und Parallelan- schlag kleiner ist als 120 mm. − Bei geraden Schnitten gegen den Parallelanschlag. Hängen Sie den Schiebestock bei Nichtgebrauch an der Halterung seitlich am Gerät ein. Verwenden Sie den Schiebestock nicht, wenn er beschä- digt ist und ersetzten Sie den Schiebestock umgehend.

Einstellen der oberen Sägebandabdeckung Die obere Sägebandabdeckung schützt vor versehentli- chem Berühren des Sägebandes und vor herumfliegenden Spänen. Die Höhe der oberen Sägebandabdeckung muss eingestellt werden:9 − vor dem Sägen, zum Anpassen an die Werkstückhöhe − nach Veränderungen am Sägeband (z. B. Sägeband span-nen oder auswechseln, Sägetisch ausrichten) Der Abstand zwischen Sägebandabdeckung und Werk- stück muss 3 mm betragen, damit ein ausreichender Schutz vor Berührung des Sägebandes vorliegt. Einstellen: 1. Feststellschraube (H) lösen.

2. mit dem Einstellrad (18) kann die erforderliche Position der

Sägebandabdeckung eingestellt werden. 3. Feststellschraube (H) wieder festziehen. Schneiden runder Werkstücke Das Schneiden von Rundholz ist mit den serienmäßigen Zu-führhilfen nicht erlaubt. Verwenden Sie beim Schneiden von Rundholz eine spezielle Einrichtung, die das Werkstück gegen Verdrehen sichert. Hochkantschneiden flacher Werkstücke Beim Hochkantsägen von flachen Werkstücken muss ein ge-eigneter Anschlagwinkel zur sicheren Führung verwendet werden. Schneiden schmaler Werkstücke (Breite kleiner 120 mm) Schieben Sie das Werkstück mit beiden Händen vor, benutzen Sie im Bereich des Sägebandes den Schiebestock. Schneiden breiter Werkstücke Schieben Sie das Werkstück zum Schneiden mit der flachen Hand und geschlossenen Fingern, entlang des Anschlages. Schneiden langer Werkstücke Sichern Sie lange Werkstücke gegen Abkippen am Ende des Sägevorganges. Verwenden Sie dazu z.B. Abrollständer oder ähnliche Vorrichtungen.

Der Sägevorgang 1. Parallelanschlag (14) und Sägetischneigung entsprechend der Schnittart wählen und einstellen. 2. Geschwindigkeit des Sägebandes entsprechend des Werkstoffes wählen und einstellen. Beim Sägen mit Parallelanschlag und geneigtem Sä-getisch kann das Werkstück verkanten. Der Parallelan-schlag muss deshalb an der nach unten geneigten Seite des Sägetisches befestigt werden. 3. Abstand zwischen Sägebandabdeckung und Werkstück auf 3 mm einstellen. 4. Werkstück auf den Sägetisch auflegen. 5. Netzstecker einstecken. 6. Säge einschalten. 7. Werkstück in einem Arbeitsgang durchsägen. L Tipp: Führen Sie immer einen Probeschnitt durch, damit Einstel-lungen korrigiert werden können. 8. Säge ausschalten, wenn nicht unmittelbar weitergesägt wird. Wartung und Reinigung

Vor jeder Wartungs- und Reinigungsarbeit − Gerät ausschalten − Stillstand der Säge abwarten

Netzstecker ziehen Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden. Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden. Nur Originalteile verwenden. Andere Teile können zu unvor-hersehbaren Schäden und Verletzungen führen. Reinigung L Beachten Sie folgendes, um die Funktionsfähigkeit der Säge zu erhalten: Gerät nicht mit Wasser abspritzen. Sägespäne und Staub nur mit Bürste oder Staubsauger entfernen. Reinigen und ölen Sie regelmäßig alle beweglichen Teile. L Niemals Fett verwenden! Verwenden Sie z.B. Nähmaschinenöl, dünnflüssiges Hydrauliköl oder umweltverträgliches Sprühöl. Sorgen Sie dafür, dass das Sägeband rost- und harzfrei bleibt. Entfernen Sie Harzrückstände von der Sägetischplatte. L Harzrückstände können mit einem handelsüblichen Wartungs- und Pflegespray entfernt werden. Die Oberfläche des Sägetisches nach dem Reinigen mit einem Gleitmittel behandeln. Das Sägeband ist ein Verschleißteil und wird nach länge- rem bzw. öfterem Gebrauch stumpf. Erneuern Sie dann das Sägeband.10 Wartung Sägebandwechsel Schnittgefahr! Tragen Sie beim Wechseln des Sägeban-des Handschuhe. Verwenden Sie nur geeignete Sägebänder.

1. Beide Gehäusetüren (2 / 7) öffnen. 2. Lösen Sie die 2 Klemmhebel (I) an der Unterseite der Füh-rungsleiste (26). 3. Nehmen Sie die Führungsleiste (26) ab. 4. Obere Sägebandabdeckung (19) ganz nach unten stellen. 5. Obere Bandrolle (17) nach unten stellen. ° drehen Sie das Einstellrad (1) entgegen dem Uhrzeigersinn, das Sägeband wird gelockert. 6. Sägeband abnehmen. 7. Neues Sägeband einsetzen. L Achten Sie auf die korrekte Lage: die Zähne müssen nach vorne (Richtung Tür) zeigen. 8. Sägeband mittig auf der Bandrolle (17) auflegen.

9. Einstellrad (1) mit dem Uhrzeigersinn drehen bis das Sä-

geband nicht mehr abrutscht.

10. Führungsleiste befestigen und untere Gehäusetür wieder

schließen. 11. Anschließend: ° Sägeband spannen (siehe „Sägebandspannung S. 7“) ° Sägeband ausrichten (siehe „Neigung der oberen Bandsägerolle S. 7“) ° Bandführungen ausrichten (siehe „obere Bandführung ausrichten“ und „untere Bandführung ausrichten“ S. 10“) ° Säge mindestens eine Minute Probe laufen lassen ° Säge ausschalten, Netzstecker ziehen und Einstellun-gen erneut prüfen: obere Bandführung ausrichten Die obere Bandführung besteht aus: ° zwei Führungsrollen (diese führen das Sägeband seitlich) ° einer Stützrolle (diese stützt das Sägeband von hinten) Überprüfen Sie die Führungsrollen und die Stützrolle nach jedem Sägebandwechsel und jeder Sägeband-ausrichtung und richten Sie sie gegebenenfalls neu aus. L Führungsrollen und Stützrolle sind Verschleißteile. Überprüfen Sie diese regelmäßig und ersetzen Sie bei Verschleiß alle Rollen gleichzeitig. Führungsrollen einstellen: 1. Schrauben (J) lösen. 2. Verschieben Sie den Halter (K) so, dass die Führungsrol-len (L) ca. 1 mm hinter dem Zahngrund beginnen. 3. Schrauben wieder (J) festziehen. 4. Schrauben (M) lösen 5. Führungsrollen (L) gegen das Sägeband drücken. 6. Obere Tür öffnen und die Bandsägenrolle einige Male per Hand im Uhrzeigersinn drehen, damit sich die Führungsrol-len in die richtige Position setzen ° beide Führungsrollen müssen leicht am Sägeband an-liegen. 7. Schrauben (M) wieder festziehen. 8. obere Gehäusetür schließen.

Stützrolle einstellen: 1. Feststellhebel (N) lösen. 2. Stützrolle (O) gegen das Sägeband drücken, so dass sie leicht am Sägeband anliegt. 3. Feststellhebel (N) wieder festziehen. untere Bandführung ausrichten Die untere Bandführung besteht aus: ° zwei Führungsstiften (diese führen das Sägeband seitlich) ° einer Stützrolle (diese stützt das Sägeband von hinten) Richten Sie die Führungsstifte und die Stützrolle nach jedem Sägebandwechsel und jeder Sägebandausrich-tung neu aus. L Führungsstifte und Stützrolle sind Verschleißteile. Überprüfen Sie diese regelmäßig und ersetzen Sie bei Verschleiß Stifte und Rolle gleichseitig.

1. Lösen Sie die 2 Klemmhebel an der Unterseite der Füh-rungsleiste (26). 2. Nehmen Sie die Führungsleiste (26) ab.

3. Lösen Sie die 4 Muttern und Scheiben an der Sägetisch-führung (20) und nehmen Sie den Sägetisch (13) ab.

Führungsstifte einstellen: 1. Schraube (P) lösen.

2. Verschieben Sie den Halter (Q) so, dass die Führungsstifte

(R) ca. 1 mm hinter dem Zahngrund beginnen. 3. Schraube (P) wieder festziehen. 4. Führungsstifte (R) gegen das Sägeband drücken. 5. Obere Tür öffnen und die Bandsägenrolle einige Male per Hand im Uhrzeigersinn drehen, damit sich die Führungs-stifte in die richtige Position setzen ° beide Führungsstifte müssen leicht am Sägeband anliegen. 6. Schrauben (S) wieder festziehen. 7. obere Gehäusetür schließen.

Stützrolle einstellen: 1. Schraube (T) lösen. 2. Stützrolle (U) gegen das Sägeband drücken, so dass sie leicht am Sägeband anliegt. 3. Schraube (T) wieder festziehen. 4. Führen Sie den Tisch wieder über das Sägeband und schrauben Sie ihn an der Sägetischführung fest. 5. Befestigen Sie das Anschlagführungsprofil (26) wieder.11 Transport

Vor jedem Transport Netzstecker ziehen.

Transportieren Sie die Säge nur mit: − ganz nach unten gestellter oberer Sägebandführung − abgeschraubtem überstehendem Zubehör Lagerung

Netzstecker ziehen. Bewahren Sie unbenutzte Geräte an einem trockenen, ver- schlossenen Ort außerhalb der Reichweite von Kindern auf. Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Säge zu verlängern und ein leicht- gängiges Bedienen zu gewährleisten: − Führen Sie eine gründliche Reinigung durch. − Behandeln Sie alle beweglichen Teile mit einem um- weltfreundlichen Öl

Niemals Fett verwenden!

Vor jeder Störungsbeseitigung − Gerät ausschalten − Stillstand der Säge abwarten − Netzstecker ziehen Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Störung Mögliche Ursache Beseitigung Maschine läuft nach Einschalten nicht an

• Verlängerungskabel defekt

• Motor oder Schalter defekt

Sicherung überprüfen

• Kabel überprüfen, defekte Kabel nicht mehr benutzen

• Motor oder Schalter von einer konzessionier- ten Elektrofachkraft überprüfen oder reparie- ren lassen, bzw. durch Originalersatzteile er- setzen lassen Motor brummt, läuft aber nicht an

Kondensator vom Kundendienst ersetzen lassen Maschine bleibt während des Schneidens stehen

Sägeband austauschen

• Motor abkühlen lassen und mit weniger Druck weiterarbeiten Werkstück klemmt beim Vor- schieben oder Zurückziehen

• Der Parallelanschlag steht nicht parallel zum Sägeband

Halten Sie das Werkstück fest und schalten sofort den Motor aus. Danach Sägeband er- neuern.

• Stellen Sie den Parallelanschlag neu ein. Brandflecke an den Schnittstellen

• Sägeband ist für den Arbeitsgang ungeeignet oder stumpf

Sägeband austauschen12 Störung Mögliche Ursache Beseitigung Sägeband bricht

• falsche Sägespannung

Sägebandspannung neu einstellen

• Druck gegen das Sägeband verringern.

• falsches Sägeband ° dünnes Werkstück = schmales Sägeband ° dickes Werkstück = breites Sägeband Sägeband verzogen

• zu starke seitliche Belastung

Seitlichen Druck auf das Sägeband vermei- den. Sägeband verläuft aus der Schnittlinie oder läuft ab

• Sägeband läuft nicht mittig auf den oberen Bandsägerolle

Neigung der oberen Bandsägerolle einstellen Säge vibriert

• ungenügende Befestigung

• Befestigungsschrauben des Motors sind lose

Säge auf geeignetem Untergrund befestigen

• Sägetisch ausrichten und befestigen

• Befestigungsschrauben festziehen Späneaustritt verstopft

• keine Absauganlage angeschlossen

• Absaugungsleistung zu schwach

Säge ausschalten, Späne entfernen und Absauganlage anschließen

• Säge ausschalten, Späne entfernen und Absaugleistung erhöhen (Luftgeschwindigkeit ≥ 20 m/sek am Späneabsaugstutzen. Sägeband bewegt sich nicht, obwohl der Motor läuft

• Antriebsriemen locker

• Antriebsriemen defekt

Antriebsriemen spannen

Antriebsriemen auswechseln

Technische Daten Typ / Modell BSV 315 Baujahr siehe letzte Seite Motorleistung P

740 W Netzspannung 230 V~ Netzfrequenz 50 Hz Leerlaufdrehzahl 1400 min

Netzsicherung 10 A träge Schnittgeschwindigkeit 370 m/min. & 800 m/min. wählbar Sägebandlänge 2240 mm -10 mm Sägebandbreite 12,5 ± 1 mm max. Sägebanddicke 0,5 mm -0,1 mm Sägebandrollen 315 mm Sägetischgröße 400 x 520 mm Schrägverstellung Sägetisch 0 – 45 ° max. Schnitthöhe 155 mm max. Durchgangsbreite 300 mm Absauganschluss ∅ 100 mm Abmessungen (Länge x Breite x Höhe) 600 x 760 x 1700 Gewicht 50,5 kg Zum Absaugen können handelsübliche Kleinentstauber oder Industriesauger verwendet werden.

L Achten Sie auf die korrekte Lage: die Zähne müssen nach vorne (Richtung Tür) zeigen.

5. Schließen Sie die untere Gehäusetür wieder.
