NÁVOD NA OBSLUHU BSV 315 ATIKA

020000) na ktorú sa vzťahuje toto prehlásenie zodpovedá príslušným základným bezpečnostným a zdravotným podmienkam smernice 2006/42/ES, ako aj podmienkam ďalších príslušných smerníc: 2004/108/ES, 2011/65/ES. z izključno odgovornostjo, da je izdelek Bandsäge (Tračna žaga) BSV 315 (Serijska številka: 000001

4. Vložte pilový pás.

7. Nasaďte nový pilový pás.

mm za základem zubu.

1 mm za základem zubu.

• nesprávný pilový pás

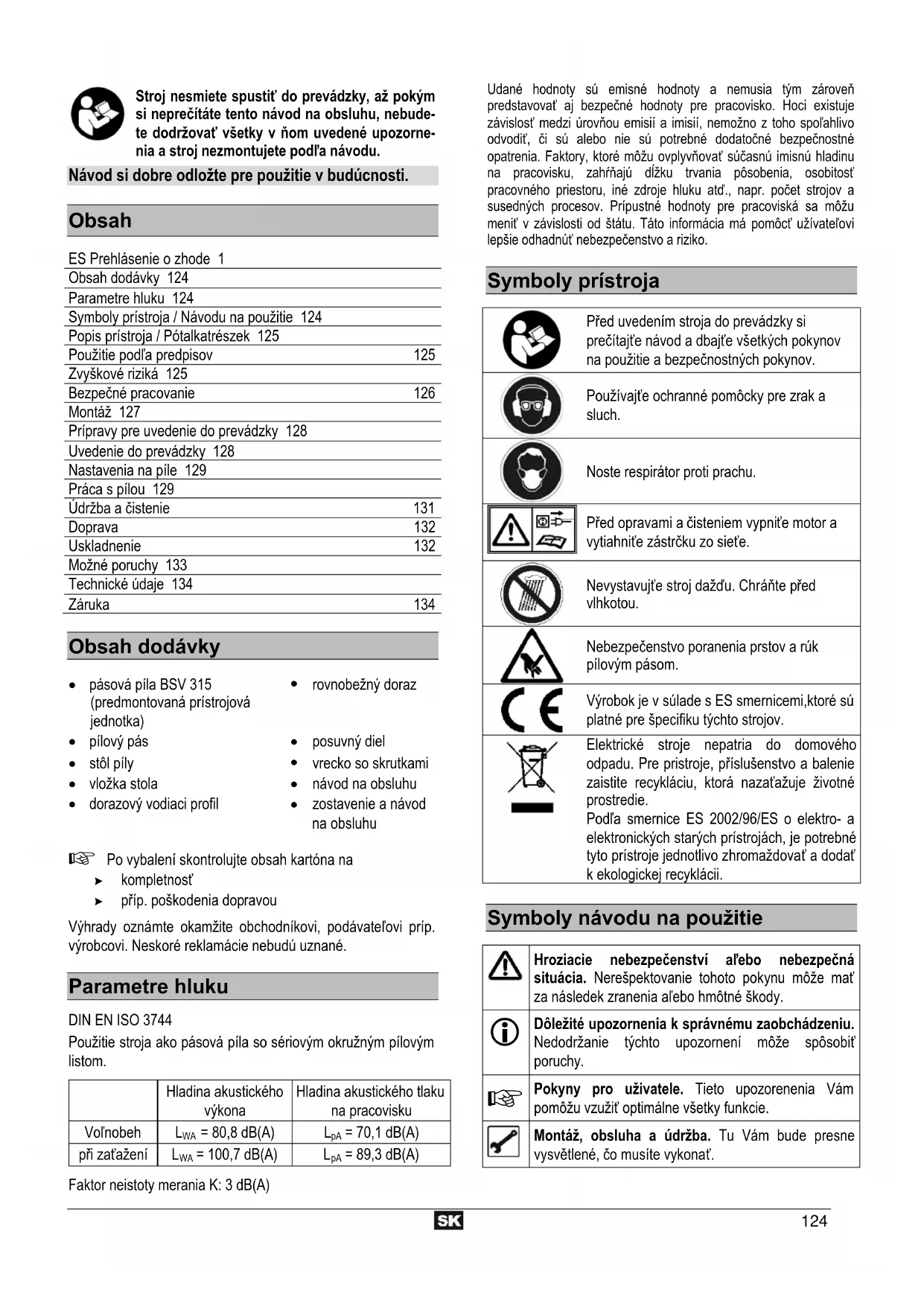

Garanti Var vänlig beakta bifogade garantivillkor.124 Stroj nesmiete spustiť do prevádzky, až pokým si neprečítáte tento návod na obsluhu, nebude- te dodržovať všetky v ňom uvedené upozorne- nia a stroj nezmontujete podľa návodu. Návod si dobre odložte pre použitie v budúcnosti. Obsah ES Prehlásenie o zhode 1 Obsah dodávky 124 Parametre hluku 124 Symboly prístroja / Návodu na použitie 124 Popis prístroja / Pótalkatrészek 125 Použitie podľa predpisov 125 Zvyškové riziká 125 Bezpečné pracovanie 126 Montáž 127 Prípravy pre uvedenie do prevádzky 128 Uvedenie do prevádzky 128 Nastavenia na píle 129 Práca s pílou 129 Údržba a čistenie 131 Doprava 132 Uskladnenie 132 Možné poruchy 133 Technické údaje 134 Záruka 134 Obsah dodávky

• pásová píla BSV 315 (predmontovaná prístrojová jednotka)

zostavenie a návod na obsluhu Po vybalení skontrolujte obsah kartóna na ! kompletnosť ! příp. poškodenia dopravou Výhrady oznámte okamžite obchodníkovi, podávateľovi príp. výrobcovi. Neskoré reklamácie nebudú uznané. Parametre hluku

Použitie stroja ako pásová píla so sériovým okružným pílovým listom.

Hladina akustického výkona Hladina akustického tlaku na pracovisku Voľnobeh L

= 89,3 dB(A) Faktor neistoty merania K: 3 dB(A) Udané hodnoty sú emisné hodnoty a nemusia tým zároveň predstavovať aj bezpečné hodnoty pre pracovisko. Hoci existuje závislosť medzi úrovňou emisií a imisií, nemožno z toho spoľahlivo odvodiť, či sú alebo nie sú potrebné dodatočné bezpečnostné opatrenia. Faktory, ktoré môžu ovplyvňovať súčasnú imisnú hladinu na pracovisku, zahŕňajú dĺžku trvania pôsobenia, osobitosť pracovného priestoru, iné zdroje hluku atď., napr. počet strojov a susedných procesov. Prípustné hodnoty pre pracoviská sa môžu meniť v závislosti od štátu. Táto informácia má pomôcť užívateľovi lepšie odhadnúť nebezpečenstvo a riziko. Symboly prístroja Před uvedením stroja do prevádzky si prečítajťe návod a dbajťe všetkých pokynov na použitie a bezpečnostných pokynov. Používajťe ochranné pomôcky pre zrak a sluch. Noste respirátor proti prachu. Před opravami a čisteniem vypniťe motor a vytiahniťe zástrčku zo sieťe. Nevystavujťe stroj dažďu. Chráňte před vlhkotou. Nebezpečenstvo poranenia prstov a rúk pílovým pásom. Výrobok je v súlade s ES smernicemi,ktoré sú platné pre špecifiku týchto strojov. Elektrické stroje nepatria do domového odpadu. Pre pristroje, příslušenstvo a balenie zaistite recykláciu, ktorá nazaťažuje životné prostredie. Podľa smernice ES 2002/96/ES o elektro- a elektronických starých prístrojách, je potrebné tyto prístroje jednotlivo zhromaždovať a dodať k ekologickej recyklácii. Symboly návodu na použitie Hroziacie nebezpečenství aľebo nebezpečná situácia. Nerešpektovanie tohoto pokynu môže mať za následek zranenia aľebo hmôtné škody.

Dôležité upozornenia k správnému zaobchádzeniu. Nedodržanie týchto upozornení môže spôsobiť poruchy.

Pokyny pro uživatele. Tieto upozorenenia Vám pomôžu vzužiť optimálne všetky funkcie.

Poz. číslo Označenie Objednávacie číslo

nastavovacie koleso pre napnutie pílového pása

2 horné dvierka telesa 3 držiak posuvného diela 4 posuvný diel 362872 5 Spínač na zapínanie/vypínanie 362658 6 spodný kryt pílového pása 7 spodné dvierka telesa 8 podstavec 9 remeňový prevod

spodná kladka pásovej píly 362673

kľuka na nastavenie napnutia remeňa 12 vložka stola 362697 13 stôl píly 14 rovnobežný doraz 362698 15 pílový pás 362662 16 horné vedenie pása 17 horná kladka pásovej píly 362672

nastavovacie koleso pre kryt pílového pása

19 horný kryt pílového pása 20 šikmé prestavenie stola píly 21 hrdlo pre odsávanie pilín 22 podpera 23 sieťový kábel 24 motor

nastavovacie koleso pre hornú kladku pásovej píly 26 dorazový vodiaci profil 362699

Použitie podľa predpisov Prístroj je vhodný na rezanie dreva, drevu podobných materiálov a plastov. Rezanie kruhových materiálov (kruhových driev, rúr a iné) nie je bez na to určeného prípravku prípustné. Pri rezaní vysokých hrán na plochých obrobkoch musí byť využitý vhodný dorazový uholník pre bezpečné vedenie. Smú byť opracované len tie obrobky, ktoré je možné bezpečne položiť a usmerňovať. K použitiu podľa predpisov patrí aj dodržiavanie výrobcom predpísaných podmienok pre prevádzku, údržbu a rekonštrukciu a dodržiavanie bezpečnostných predpisov uvedených v návode. Treba dodržiavať platné príslušné predpisy pre ochranu proti úrazom, ako aj ostatné všeobecne uznávané pracovno-medicínske a bezpečnostno-technické predpisy. Každé ďalšie iné použitie platí ako použitie, ktoré nie je v súlade s predpismi. Za škody každého druhu, ktoré z toho vyplynú, výrobca neručí. Riziko nesie sám užívateľ. Svojvoľné zmeny na píle vylučujú ručenie výrobcu za chyby každého druhu, ktoré z toho vyplynú. Pílu smú zmontovať, používať a udržiavať len spoľahlivé osoby, ktoré boli pou čené o nebezpečenstvách. Rekonštrukčné práce smieme prevádzať len my, príp. nami menované servisné miesta. Stroj nesmie byť používaný v prostredí s nebezpečenstvom explózie a nesmie byť vystavený dažďu. Kovové časti (klince, atď.) musia byť z píleného materiálu bezpodmienečne odstránené.

Zvyškové riziká Aj pri používaní podľa predpisov môžu aj napriek dodržaniu príslušných bezpečnostných opatrení vznikať zvyškové riziká podľa konštrukcie určenej účelom použitia. Zvyškové riziká je možné minimalizovať, keď budú spoločne dodržiavané „Bezpečnostné predpisy “ a „Použitie podľa predpisov “ ako aj Návod na obsluhu. Ohľaduplnosť a opatrnosť znižujú riziko úrazu osôb a poškodení. Nebezpečenstvo poranenia prstov a rúk náradím (pílový pás) alebo obrobkom, napr. pri výmene pílového pása. Poranenie odletujúcimi obrobkami. Spätný náraz obrobku alebo od obrobkov. Zlomenie a vymrštenie pílového pása. Ohrozenie el. prúdom z elektrického prípojného vedenia, ktoré nezodpovedá predpisom. Kontakt s časťami pod elektrickým prúdom pri otvorených elektrických súčiastkach. Poškodenie sluchu pri dlhšie trvajúcich prácach bez ochrany sluchu. Emisia zdravie poškodzujúceho prachu z dreva pri prevádzke bez odsávania. Okrem toho nemôžu napriek všetkým prijatým opatreniam vznikať zreteľné zvyškové riziká.

Bezpečné pracovanie Pri neodbornom použití môžu byť drevospracujúce stroje nebezpečné. Ak sú elektrické náradia používané, musia byť dodržiavané základné bezpečnostné opatrenia, aby sa vylúčili riziká vzniku požiaru, úrazu elektrickým prúdom a poranení osôb. Prečítajte si preto a dodržiavajte pred uvedením do prevádzky tohto výrobku nasledovné upozornenia a predpisy pre zamedzenie vzniku úrazu vo Vašom zamestnaneckom spoločenstve príp. platné bezpečnostné prepisy v konkrétnej krajine, pre ochranu seba a iných pred možnými poraneniami.

Bezpečnostné predpisy dajte všetkým osobám, ktoré pracujú so strojom.

Tieto bezpečnostné predpisy dobre uschovajte. Pred použitím sa bližšie zoznámte so strojom pomocou Návodu na použitie. Buďte pozorní. Dávajte pozor na to, čo robíte. K práci pristupujte s rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používaní prístroja môže viesť k vážnym poraneniam. Vyhnite sa abnormálnemu držaniu tela. Dbajte na pevný postoj a udržujte v každom čase rovnováhu. Noste vhodné pracovné oblečenie: − žiadne voľné oblečenie alebo ozdoby, tieto môžu byť zachytené pohyblivými časťami − protišmyková obuv − sieťka na vlasy pri dlhých vlasoch Noste osobné ochranné oblečenie: − chrániče sluchu (hladina akustického tlaku na pracovisku spravidla prekračuje 85 dB (A) − ochranné okuliare − dýchaciu masku pri prácach, kde vzniká prach Pásovú pílu prevádzkujte len na − pevnom − rovnom − protišmykovom − stabilnom podklade. Udržujte svoje pracovné prostredie v poriadku! Neporiadok môže spôsobiť úrazy. Dbajte na pevný postoj a udržujte v každom čase rovnováhu. Berte do úvahy vplyvy okolia: − Nevystavujte pílu dažďu. − Nepoužívajte pílu vo vlhkom alebo mokrom prostredí. − Postarajte sa o dobré osvetlenie. − Nepoužívajte pílu v blízkosti horľavých kvapalín alebo plynov. − Drevený prach, vznikajúci pri prevádzke zhoršuje potrebnú viditeľnosť a je čiastočne škodlivý pre zdravie. Ak nie je prístroj používaný v exteriéri, musí byť na oboch odsávacích hrdlách napojený na odsávací prístroj triesok (napr. prenosné malé zariadenie na odsávanie prachu). Pílu nenechávajte nikdy bez dohľadu. Osoby mladšie ako 18 rokov nesmú pásovú pílu obsluhovať. Výnimkou sú mladiství nad 16 rokov v rámci výučby pod dozorom. Ostatné osoby udržujte ďalej od píly. Nedovoľte ostatným osobám, zvlášť deťom dotýkať sa náradia alebo kábla. Udržujte ich ďalej od Vášho pracovného miesta. Zaujmite správnu pracovnú polohu. Zuby na pílovom liste musia smerovať k prevádzkovateľovi. S rezaním začnite až vtedy, keď pílový pás dosiahol požadovaný počet otáčok. Stroj nepreťažujte ! Stroj pracuje lepšie a bezpečnejšie v udanej výkonovej oblasti. Používajte pílu len s namontovanými kompletnými a správnymi ochrannými zariadeniami a na stroji nemeňte nič, čo by mohlo znižovať bezpečnosť. Nepoužívajte puknuté pílové pásy alebo také, ktoré zmenili svoj tvar. Používajte len dobre naostrené pílové pásy, lebo tupé pílové pásy zvyšujú nielen nebezpečenstvo spätného vymrštenia, ale aj zaťažujú motor. Rezací pásy používajte iba podľa normy ISO 3295/DIN 8806-1. Použitie iných nástrojov alebo príslušenstva pre Vás prináša riziko poranenia. Pílu nepoužívajte na účely, pre ktoré nie je určená (pozri „Použitie podľa predpisov“). Pri pozdĺžnom rezaní úzkych obrobkov (odstup medzi pílovým listom a rovnobežným dorazom menej ako 120 mm) používajte posuvný diel. Na pritláčanie úzkych obrobkov na rovnobežný doraz používajte posuvný diel. Î Posuvné dieli sú dostupné v predaji. Nepoužívajte poškodené posuvné diely a drevo. Dbajte na to, aby odpílené kusy neboli pílovým pásom zachytené a vymrštené. Odstráňte nie rukou triesky, piliny a odpad z nebezpečnej oblasti pílového pása. Rezanie kruhového dreva nie je dovolené so sériovými prívodovými pomôckami. Pri rezaní kruhového dreva používajte špeciálne zariadenie, ktoré zaisťuje obrobok proti pretočeniu z oboch strán pílového pása. Stroj vypnite a vytiahnite sieťovú zástrčku zo zásuvky pri: − opravách − údržbe a čistení − odstraňovaní porúch (k tomu patrí aj odstraňovanie zacviknutých triesok) − preverovaní prípojných vedení, či nie sú zapletené alebo poškodené − doprave píly − výmena pílového pása − opustení píly (aj pri krátkodobých prerušeniach práce). Starajte sa o Vašu pílu svedomito: − Udržujte náradia ostré a čisté, aby mohli pracovať lepšie a bezpečnejšie. − Dodržiavajte predpisy na údržbu a pokyny pre výmenu náradia. − Udržujte rukoväť suchú a bez oleja a mastnoty. Skontrolujte stroj na možné poškodenia:127 − Pred ďalším použitím stroja musia byť ochranné prípravky alebo ľahko poškoditeľné diely skontrolované, či sú schopné bezchybnej a správnej funkcie podľa predpisov. − Preverte, či pohyblivé časti bezchybne fungujú a nezasekávajú sa alebo, či nie sú poškodené. Všetky časti musia byť správne namontované a musia spĺňať všetky podmienky, aby bola zaistená bezchybná prevádzka píly. − Poškodené ochranné prípravky a časti musia byť odborne opravené alebo vymenené v uznanej odbornej dielni, pokiaľ nie je v návode na použitie uvedené inak. − Poškodené alebo nečitateľné bezpečnostné nálepky treba nahradiť novými. Nenechajte zastrčené žiadne náraďové kľúče! Vždy pred zapnutím preverte, či sú kľúče a nastavovacie náradie odstránené. Uchovávajte nepoužívané prístroje na suchom uzamknutom mieste mimo dosahu detí. Elektrická bezpečnosť Prevedenie prípojných vedení podľa IEC 60 245 (H 07 RN-F) s priemerom žíl minimálne − 1,5 mm² pri dĺžke kábla do 25 m − 2,5 mm² pri dĺžke kábla nad 25 m Dlhé a tenké prípojné vedenia vytvárajú pokles napätia. Motor nedosiahne maximálny výkon, funkcia stroja je zredukovaná. Chráňte sa pred úrazom elektrickým prúdom. Nedotýkajte sa uzemnených častí. Kábel nepoužívajte na účely, pre ktoré nie je určený. Ochraňujte kábel pred horúčavou, olejom a ostrými hranami. Nepoužívajte kábel na vytiahnutie zástrčky zo zásuvky. Kábel na píle kontrolujte pravidelne, ak je poškodený nechajte ho vymeniť osvedčeným odborníkom. Pri kladení prípojného vedenia dbať na to, aby neprekážalo, nebolo stlačené, nebolo zalomené a spojenie so zásuvkou nebolo vlhké. Kontrolujte pravidelne predlžovacie káble a vymeňte ich, ak sú poškodené. Nepoužívajte žiadne chybné prípojné vedenia. Vonku používajte len pre toto použitie povolené a zodpovedajúco označené predlžovacie káble. Nepoužívať žiadne provizórne elektrické pripojenia. Ochranné zariadenia nikdy nepremosťovať alebo vyraďovať z prevádzky. Prístroj pripojte cez prúdový ochranný spínač (30 mA). Elektrické pripojenie príp. opravy elektrických častí stroja treba uskutočniť prostredníctvom odborníkov na elektriku s koncesiou alebo našimi servisnými miestami. Treba dodržiavať miestne predpisy, ktoré sa zvlášť týkajú ochranných opatrení. Opravy ostatných častí stroja má vykonávať výrobca príp. jeho servisné miesta. Používať len originálne náhradné diely a príslušenstvo. Použitím iných náhradných dielov a iného príslušenstva môžu vzniknúť pre užívateľa úrazy. Za škody, ktoré z toho vyplynú, výrobca neručí. Montáž

Namontujte kľukovú rukoväť (11).

1. Otvoriť obe dvierka na telese (2 / 7).

2. Horný kryt pílového pása (19) nastaviť celkom dole.

3. Hornú kladku pása (17) nastaviť celkom dole

° otočte nastavovacie koleso (1) proti smeru hodinových ručičiek, pílový pás sa uvoľní

4. Zasuňte pílový pás.

L Dbajte na správnu polohu: zuby musia smerovať dopredu (smer dvierka).

5. Položiť pílový pás na stred kladky pása (17).

6. Otočte nastavovacie koleso (1) v smere hodinových

ručičiek, kým sa pílový pás prestane zosúvať. Pred ďalšou montážou vykonajte nasledovné nastavenia: ° Napnúť pílový pás (pozri „Napnutie pílového pásu“ str. 129) ° Zrovnať pílový pás (pozri „Sklon hornej kladky pásovej píly“ str. 129) ° Vedenia pása zrovnať (pozri „Horné vedenie pása“ a „Dolné vedenie pása“ str. 131)

Namontovať stôl píly Namontujte skrutky koncového dorazu (M6 x 35) na spodnú časť stola píly (13).

Previesť stôl píly (13) cez pílový pás a položiť na vedenie stola (20).

Zrovnať stôl píly Bočne zrovnať stôl píly (13) ° Uvoľniť štyri upevňovacie skrutky (C). ° Zrovnať stôl píly (13) tak, aby sa pílový pás nachádzal v strede vložky stola. ° Opäť dotiahnuť upevňovacie skrutky (C).

Kolmo zrovnať stôl píly (13) ° Horný kryt pílového pása nastaviť celkom nahor (pozri „Nastavenie horného krytu pílového pása“ str. 129) ° Preveriť napnutie pílového pása (pozri „Napnutie pílového pásu“ str. 129) ° Uvoľniť zaisťovaciu skrutku (D). ° Pomocou uholníka zrovnať stôl píly kolmo k pílovému pásu. ° Opäť dotiahnuť zaisťovaciu skrutku (D).

Uvoľnite kontra maticu (E) a prestavte nastavovaciu skrutku (F), pokiaľ sa nastavovacia skrutka bude dotýkať stola. Opäť pevne dotiahnite kontra maticu.

Namontovať rovnobežný doraz Namontovať dorazový vodiaci profil (26). Zasuňte dorazový vodiaci profil (26) na dosku stola a pevne dotiahnite krídlové skrutky.

Rovnobežný doraz (14) môžete namontovať vpravo alebo vľavo od pílového pása. Nasuňte doraz paralelného rezu (14) na vodiací profil (26) a napokon ho pripevnite podľa vyobrazenia.

Pripevnite držiak (3) pre posuvný diel. Prípravy pre uvedenie do prevádzky

Pre dosiahnutie bezchybného fungovania stroja, dodržujte upozornenia v tomto návode. Pílu postavte na miesto, ktoré spĺňa nasledovné podmienky: − protišmykové − bez chvenia − rovné − bez nebezpečenstva potknutia − dostatočné svetelné pomery Pred každým použitím preverte: − prípojné vedenia na chybné miesta (trhliny, prerezania a podobne) nepoužívajte žiadne chybné vedenia − vložku stola na bezchybný stav − pílový pás na bezchybný stav − že sú všetky dvere zatvorené − či je posuvný diel pripravený Nepoužívajte žiadne deformované alebo poškodené pílové pásy. Opotrebovanú alebo poškodenú vložku stola bez meškania vymeňte. Ak nie je prístroj používaný v exteriéri, musí byť na oboch odsávacích hrdlách napojený na odsávací prístroj triesok (napr. prenosné malé zariadenie na odsávanie prachu). Uvedenie do prevádzky L Pripojenie na sieť Porovnajte napätie udané na typovom štítku prístroja, napr. 230 V s napätím v sieti a zapojte pílu do zodpovedajúcej a podľa predpisov uzemnenej zásuvky. L Motor na striedavý prúd: Použiť zásuvku s ochranným kolíkom, menovité napätie 230 V s ochranným prúdovým spínačom (FI-spínač 30 A). L Istenie: 10 A pomalé Používajte prípojné resp. predlžovacie káble podľa IEC 60 245 (H 07 RN-F) s priemerom žily mínimálne 1,5 mm² pri dĺžke kábla do 25 m 2,5 mm² pri dĺžke kábla nad 25 m

Spínač na zapínanie/vypínanie Nepoužívajte prístroj, na ktorom sa nedá spínač ani zapnúť, ani vypnúť. Poškodené spínače musia byť okamžite servisom opravené alebo vymenené za nové. Zapnutie Stlačte zelené tlačidlo ( I ) na spínači. L Zabezpečenie opätovného nábehu pri výpadku prúdu Pri výpadku prúdu sa prístroj automaticky vypne. Pre opätovné zapnutie treba najskôr stlačiť červené tlačidlo ( 0 ), potom zelené tlačidlo ( I ).

Vypnutie Stlačte červené tlačidlo ( 0 ) na spínači. Výber pílového pása Sériovo dodávaný pílový pás je vhodný na drevo a väčšinu plastov. Pri výbere pílového pása dbajte na to, − aby neboli používané tupé alebo poškodené pílové pásy. aby bol výber pílového pása a počet otáčok vhodný pre rezaný materiál.129 Pripojenie odsávania triesok V uzavretých priestoroch pracujte len s odsávaním triesok (rýchlosť vzduchu na odsávacom hrdle píly ≥ 20 m/sek.). Pílenie bez odsávania triesok len ° pri krátkodobej prevádzke (do max. 30 min.) ° alebo s maskou na ochranu proti prachu ° alebo v exteriéri Ak nepripojíte odsávanie pilín, nazbierajú sa piliny, ktoré musíte pravidelne odstraňovať. Na hrdlo odsávania pripojiť vhodným adaptérom zariadenie na odsávanie triesok alebo malý vysávač. Nastavenia na píle

Napnutie pílového pásu Príliš veľké napnutie môže viesť k zlomeniu pílového pása. Príliš nízke napnutie môže viesť k prešmykovaniu pohonného kolesa a tým k zastaveniu pílového pásu. Napnutie môžete preveriť: nastavte horný kryt pílového pása (19) celkom hore (pozri „Nastavenie horného krytu píly“ str. 130) a palcom pritlačte pílový pás v prostriedku medzi stolom píly a horným krytom píly zo strán. ° pílový pás sa smie dať potlačiť len o 3 – 5 mm do strán.

Nastavovacím kolesom (1) môže byť nastavené napnutie pílového pása. Zväčšenie napnutia (+) ° nastavovacie koleso otočte v smere hodinových ručičiek

Sklon hornej kladky pásovej píly Nastavovacím kolesom (25) môže byť zmenený sklon hornej kladky píly (17). Prestavenie ovplyvňuje stredovú polohu pílového pása na kladke píly. Pred nastavením uvoľnite nastavovaciu maticu (G).

Pílový pás beží dozadu ° otočte nastavovacie koleso v smere hodinových ručičiek Pílový pás beží dopredu ° nastavovacie koleso otočte proti smeru hodinových ručičiek Po nastavení opäť dotiahnite zaisťovaciu maticu (G).

Šikmé prestavenie stola píly Uvoľnite aretačnú skrutku (D). Môžete plynule naklánať stôl píly (13) do 45° proti pílovému pásu.

Rovnobežný doraz Rovnobežný doraz (14) je pripevnený na stole píly. Môže byť montovaný napravo alebo naľavo od pílového pása.

L Pripevnite pravítko dorazu na stranu vedenia dorazu, ktorá smeruje k pílovému pásu.

Nastaviť rýchlosť rezania

1. Otvoriť spodné dvierka telesa.

2. Hnací remeň uvoľniť otočením kľuky (11) v smere

hodinových ručičiek.

3. Hnací remeň nasadiť na príslušnú remenicu na hnacom

kolese (9) (spodná kladka pásovej píly) (10) a na príslušnú remenicu motora. Nastavenia môžete zistiť z nasledovného plánu, ktorý sa tiež nachádza na vnútornej strane dvierok. Materiál Rýchlosť rezania Tvrdé drevo Plasty Neželezné kovy 370 m/min (1) Drevo 800 m/min (2) L Nikdy nenasadzujte hnací remeň šikmo. Remeň musí bežať buď na oboch predných alebo oboch zadných remeniciach.

4. Znovu upnite hnací remeň, otáčaním kľuky (11) proti smeru

hodinových ručičiek. Hnací remeň sa musí dať v strede prehnúť približne 10 mm.

5. Spodné dvierka telesa opäť zavrieť.

6. Pílu nechať bežať na skúšku minimálne jednu minútu.

7. Pílu vypnite a vytiahnite sieťovú zástrčku. Potom

skontrolujte polohu a napnutie hnacieho remeňa a ak je to potrebné korigujte ju. Práca s pílou Pred začiatkom práce dbajte na nasledovné bezpečnostné pokyny, aby ste čo najviac znížili riziko zranenia.

Pílový pás o. k.?130 Rovnobežný doraz pripravený? Posuvný diel pripravený na uchytenie? Horne a dolné dvere telesa zatvorené? Dvere telesa chránia pred kontaktom s poháňanými dielmi vo vnútri píly. Pracovisko upratané ? Prístroj nesmiete skôr zapnúť, kým si neprečítate tento návod na obsluhu, nedodržíte všetky menované upozornenia a prístroj nezmontujete ako je popísané! Pred zmenami alebo nastaveniami píly (napr. výmena pílového pása, naklápanie stola píly, nastavenie krytu pílového pása atď.) − vypnúť prístroj − počkať na zastavenie pílového pása − vytiahnuť sieťovú zástrčku Okrem toho dodržujte nasledovné dôležité body: Noste osobné ochranné oblečenie: − ochrana sluchu − ochranné okuliare − maska na ochranu proti prachu Pri pílení nenoste rukavice, voľné odevy alebo šperky. Nebezpečenstvo vtiahnutia! Zaujmite správnu pracovnú polohu. Zuby na pílovom liste musia smerovať k prevádzkovateľovi. Zdržujte sa mimo nebezpečnej oblasti pílového pása. Nikdy nespúšťajte stroj, ak sú otvorené dvere chrániace pílový pás. Ruky položte pevne so zovretými prstami na obrobok. Naraz píľte vždy len jeden obrobok. Nikdy nepíľte viacero obrobkov alebo zväzok jednotlivých kusov. Hrozí nebezpečenstvo, že budú jednotlivé kusy nekontrolovane zachytené pílovým pásom. Nepíľte žiadne obrobky, na ktorých sa nachádzajú laná, šnúry, zväzky, káble alebo drôty. Nebezpečenstvo vtiahnutia! Pri pílení pritláčajte obrobok na stôl píly. Dbajte na to, aby sa obrobok nespriečil. Pílový pás nepribrzďujte tlakom zo strany.

L Používajte podložku pre obrobky, aby dlhé kusy po odpílení nespadli zo stola. Neodstraňujte voľné triesky, piliny a pod. nikdy rukou. V každom prípade dbajte na bezpečnostné predpisy. Posuvný diel Posuvný diel slúži ako predĺženie ruky a chráni pred náhodným kontaktom s pílovým pásom. Kedy sa musí posuvný diel používať? − Keď je odstup medzi pílovým pásom a rovnobežným dorazom menší ako 120 mm. − Pri priamych rezoch proti rovnobežnému dorazu. Pri nepoužívaní zaveste posuvný diel na držiak na boku stroja. Nepoužívajte posuvný diel, ak je poškodený a ihneď ho nahraďte.

Nastavenie horného krytu pílového pásu Horný kryt pílového pásu slúži na ochranu pred náhodným kontaktom s pílovým pásom a pred odletujúcimi trieskami. Výška horného krytu pílového pásu musí byť nastavená: − pred pílením, na prispôsobenie k výške obrobku − po zmenách na pílovom páse (napr. napínanie alebo výmena pílového pásu, zrovnanie stola píly) Odstup medzi krytom pílového pásu a obrobkom musí byť 3 mm, aby bola zabezpečená dostatočná ochrana pred kontaktom s pílovým pásom. Nastavenie:

1. Uvoľniť aretačnú skrutku (H).

2. Nastavovacím kolesom (18) môže byť nastavená

požadovaná poloha krytu pílového pása.

3. Opäť dotiahnuť aretačnú skrutku (H).

Rezanie okrúhlych obrobkov Rezanie kruhového dreva nie je dovolené so sériovými prívodovými pomôckami. Pri rezaní kruhového dreva používajte špeciálne zariadenie, ktoré zaisťuje obrobok pretočeniu. Vysokohranové rezanie plochých obrobkov Pri rezaní vysokých hrán na plochých obrobkoch musí byť využitý vhodný dorazový uholník pre bezpečné vedenie. Rezanie úzkych obrobkov (šírka menej ako 120 mm) Posuňte obrobok oboma rukami dopredu, v oblasti pílového pása používajte posuvný diel. Rezanie širokých obrobkov Obrobok posúvajte na rezanie plochou rukou s uzavretými prstami pozdĺž dorazu. Rezanie dlhších obrobkov Zaistite dlhšie obrobky proti prevráteniu v konci rezání napr. kolieskovým stojanom alebo podobným zariadeniem.

1. Rovnobežný doraz (14) a sklon stola píly zvoliť a nastaviť

podľa druhu pílenia.

2. Rýchlosť pílového pásu zvoliť a nastaviť podľa rezaného

materiálu.131 Pri pílení s rovnobežným dorazom a nakloneným stolom píly sa môže obrobok skrížiť. Rovnobežný doraz musí byť preto upevnený na nadol sklonenej strane stola píly.

3. Odstup medzi krytom pílového pása a obrobkom nastaviť

4. Obrobok položiť na stôl píly.

5. Zasunúť sieťovú zástrčku.

7. Obrobok prepíliť na jednu operáciu.

L Tip: Urobte vždy skúšobný rez, aby bolo možné korigovať nastavenia.

8. Vypnúť pílu, ak sa bezprostredne nebude píliť ďalej.

Pred každou údržbovou a čistiacou prácou − prístroj vypnúť − počkať na zastavenie píly − vytiahnuť sieťovú zástrčku Rozsiahlejšie údržbové a čistiace práce, ako sú popísané v tejto kapitole, smú byť vykonávané len výrobcom alebo ním menovanou firmou. Po údržbe a čistení odstránené bezpečnostné zariadenia musia byť bezpodmienečne znovu odborne namontované späť a skontrolované. Používať len originálne diely. Iné diely môžu viesť k nepredvídaným škodám a poraneniam. Čistenie L Pre zachovanie funkčnosti píly dodržujte nasledovné: Prístroj nepostrekujte vodou. Piliny a prach odstráňte len kefou alebo vysávačom. Čistite a olejujte pravidelne všetky pohyblivé diely. L Nikdy nepoužívať tuk! Používajte napr. olej pre šijacie stroje, riedky hydraulický olej alebo rozprašovací olej únosný pre životné prostredie. Postarajte sa o to, aby pílový pás zostal bez hrdze a živice. Odstráňte zvyšky živice zo stola píly. L Zostatky živice môžu byť odstránené bežne predajným údržbovým a ochranným sprejom. Povrch stola píly po čistení ošetriť mazivom. Pílový pás podlieha opotrebeniu a po dlhšom príp. častejšom používaní sa stáva tupým. Pílový pás potom vymeňte. Údržba Výmena pílového pása Nebezpečenstvo porezania! Majte pri zakladaní pílového pása natiahnuté rukavice. Používajte len vhodné pílové pásy.

1. Otvoriť obe dvierka na telese (2 / 7).

2. Uvoľnite 2 upínacie páky (I) na spodnej časti vodiacej lišty

(26). 3. Odoberte vodiacu lištu (26).

4. Horný kryt pílového pása (19) nastaviť celkom dole. 5. Hornú kladku pása (17) nastaviť celkom dole

° otočte nastavovacie koleso (1) proti smeru hodinových ručičiek, pílový pás sa uvoľní.

6. Pílový pás odobrať. 7. Nasadiť nový pílový pás.

L Dbajte na správnu polohu: zuby musia smerovať dopredu (smer dvierka). 8. Položiť pílový pás na stred kladky pása (17). 9. Otočte nastavovacie koleso (1) v smere hodinových ručičiek, kým sa pílový pás prestane zosúvať.

10. Vodiacu lištu upevniť a spodné dvierka znovu zavrieť.

° Napnúť pílový pás (pozri „Napnutie pílového pásu“ str. 129) ° Zrovnať pílový pás (pozri „Sklon hornej kladky pásovej píly“ str. 129) ° Vedenia pása zrovnať (pozri „Horné vedenie pása“ a „Dolné vedenie pása“ str. 131) ° Pílu nechať bežať na skúšku minimálne jednu minútu. ° Pílu vypnúť, sieťovú zástrčku vytiahnuť a znovu skontrolovať nastavenia. Zrovnať horné vedenie pása Horné vedenie pása pozostáva z: ° dvoch vodiacich kladiek (tieto vedú pílový pás po bokoch) ° jednej podpernej kladky (táto podopiera pílový pás zozadu) Skontrolujte vodiace kladky a podpernú kladku po každej výmene pílového pása a každom zoraďovaní pílového pása a poprípade ich znovu zrovnajte. L Vodiace kladky a podperná kladka podliehajú opotrebeniu. Kontrolujte ich pravidelne a pri opotrebení vymeňte všetky kladky súčasne.

Nastaviť vodiace kladky:

1. Uvoľniť skrutky (J).

4. Uvoľniť skrutky (M).

5. Vodiace kladky (L) zatlačiť proti pílovému pásu.

6. Otvoriť horné dvierka a kladku pásovej píly otočiť

niekoľkokrát rukou v smere hodinových ručičiek, aby sa vodiace kladky dostali do správnej pozície ° obe vodiace kladky musia zľahka doliehať na pílový pás.

Zavrieť horné dvierka telesa.

Nastaviť podpernú kladku:

1. Uvoľniť zaisťovaciu páku (N).

2. Podpernú kladku (O) zatlačiť proti pílovému pásu tak, aby

zľahka doliehala na pílový pás.

3. Zaisťovaciu páku (N) znovu pevne dotiahnuť.

zrovnať spodné vedenie pása Spodné vedenie pása pozostáva z : ° dvoch vodiacich kolíkov (tieto vedú pílový pás po bokoch) ° jednej podpernej kladky (táto podopiera pílový pás zozadu) Zrovnajte vodiace kolíky a podpernú kladku po každej výmene pílového pása a každom zoraďovaní pílového pása. L Vodiace kolíky a podperná kladka podliehajú opotrebeniu. Kontrolujte ich pravidelne a pri opotrebení vymeňte kolíky a kladku súčasne.

1. Uvoľnite 2 upínacie páky na spodnej časti vodiacej lišty

Nastaviť vodiace kolíky:

1. Uvoľniť skrutku (P).

3. Skrutku pevne dotiahnuť (P).

5. Otvoriť horné dvierka a kladku pásovej píly otočiť

niekoľkokrát rukou v smere hodinových ručičiek, aby sa vodiace kolíky dostali do správnej pozície ° oba vodiace kolíky musia zľahka doliehať na pílový pás.

Zavrieť horné dvierka telesa.

Nastaviť podpernú kladku:

1. Uvoľniť skrutku (T).

2. Podpernú kladku (U) zatlačiť proti pílovému pásu tak, aby

zľahka doliehala na pílový pás.

3. Skrutku (T) znovu pevne dotiahnuť.

4. Veďte stôl opäť cez pílový pás a pevne ho priskrutkujte na

Pred každou dopravou vytiahnuť sieťovú zástrčku.

Pílu prepravujte len s: − horným vedením pílového pása nastaveného celkom nadol − odskrutkovaným presahujúcim príslušenstvom Uskladnenie

Vytiahnuť sieťovú zástrčku. Uchovávajte nepoužívané prístroje na suchom uzamknutom mieste mimo dosahu detí. Pred dlhším uskladnením dbajte na nasledovné, aby sa predĺžila životnosť píly a aby bola zaručená ľahká obsluha: − urobte dôkladné vyčistenie stroja. − ošetrite všetky pohyblivé časti olejom, ktorý nezaťažuje životné prostredie

Nikdy nepoužívať tuk!133 Možné poruchy

Pred každým odstránením poruchy − prístroj vypnúť − počkať na zastavenie píly − vytiahnuť sieťovú zástrčku Po každom odstránení poruchy opäť uviesť všetky bezpečnostné zariadenia do prevádzky a preveriť. Porucha Možná príčina Odstránenie Stroj po zapnutí nenabehne

• Chybný motor alebo spínač

• Skontrolovať kábel, chybné káble viac nepoužívať

• Motor alebo spínač nechať skontrolovať alebo opraviť odborníkovi na elektriku s koncesiou, príp. nechať nahradiť originálnymi náhradnými dielmi Motor vrčí, ale nebeží

Nechať zákaznícky servis vymeniť kondenzátor Stroj zostane počas pílenia stáť

• Nechať vychladnúť motor a pracovať ďalej s nižším tlakom Obrobok sa zasekáva pri posune vpred alebo pri ťahaní vzad

• Rovnobežný doraz nie je rovnobežne s pílovým pásom

• Nanovo nastavte rovnobežný doraz. Stopy spálenia na rezaných plochách

• Pílový pás nie je pre prácu vhodný alebo je tupý

Pílový pás vymeniť Pílový pás sa láme

• Príliš veľké zaťaženie

Nanovo nastaviť napnutie pílového pása

• Znížiť tlak proti pílovému pásu.

• Chybný pílový pás ° tenký obrobok = úzky pílový pás ° hrubý obrobok = široký pílový pás Pílový pás natiahnutý

• Príliš veľké bočné zaťaženie

Zabrániť bočnému tlaku na pílový pás. Pílový pás vybeháva z línie rezu alebo zbeháva

• Pílový pás nebeží stredom na hornej kladke píly

Nastaviť sklon hornej kladky píly Píla vibruje

• Nedostatočné upevnenie

• Upevňovacie skrutky motora sú uvoľnené

Upevniť pílu na vhodnom podklade

• Zrovnať a upevniť stôl píly

• Dotiahnuť upevňovacie skrutky Vyústenie pre piliny zapchaté

• Nie je zapnuté odsávacie zariadenie

• Vedenie odsávania príliš slabé

Vypnúť pílu, odstrániť triesky a pripojiť odsávacie zariadenie

• Vypnúť pílu, odstrániť triesky a zvýšiť výkon odsávania (rýchlosť vzduchu na hrdle odsávania ≥ 20 m/sek Pílový pás sa nepohybuje, aj keď motor beží

• Hnací remeň je voľný

Zabezpečenie siete 10 A pomalé kladky pílového pása 370 m/min. & 800 m/min. Dĺžka pílového pása 2240 mm –10 mm Šírka pílového pása 12,5 mm ±1 mm max. hrúbka pílového pása 0,5 mm –0,1 mm kladky pílového pása 315 mm Veľkosť stola píly 400 x 520 mm Šikmé prestavenie stola píly 0 – 45 ° Max. výška rezu 155 mm Max. šírka priechodu 300 mm Pripojenie odsávania ∅ 100 mm Rozmery (dĺžka x šírka x výška) 600 x 760 x 1700 mm Hmotnosť 50,5 kg Na odsávanie môžu byť použité malé zariadenia na odvádzanie prachu alebo priemyselné vysávače, ktoré dostať bežne v obchodoch.
