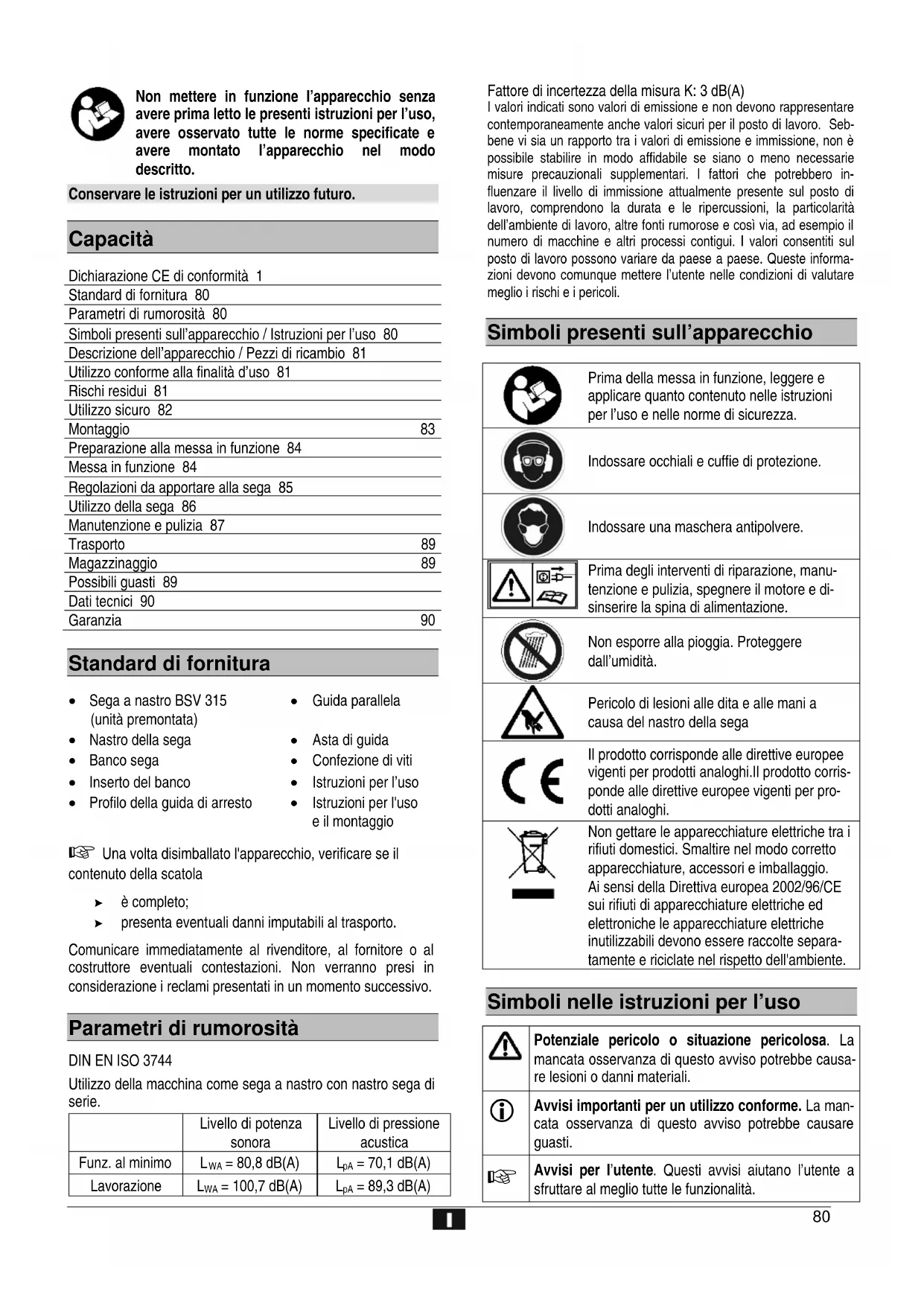

Notice ATIKA BSV 315 - page 81
Assistente manuale
Powered by ChatGPT
In attesa del tuo messaggio
Informazioni sul prodotto

Marca : ATIKA

Modello : BSV 315

Categoria : Sega

Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale BSV 315 - ATIKA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BSV 315 del marchio ATIKA.

MANUALE UTENTE BSV 315 ATIKA

020000) - è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle se-guenti ulteriori Direttive: 2004/108/CE, 2011/65/CE.

Garancija Molimo obratite pažnju na priloženu garanciju.80 Non mettere in funzione l’apparecchio senza avere prima letto le presenti istruzioni per l’uso, avere osservato tutte le norme specificate e avere montato l’apparecchio nel modo descritto. Conservare le istruzioni per un utilizzo futuro. Capacità Dichiarazione CE di conformità 1 Standard di fornitura 80 Parametri di rumorosità 80 Simboli presenti sull’apparecchio / Istruzioni per l’uso 80 Descrizione dell’apparecchio / Pezzi di ricambio 81 Utilizzo conforme alla finalità d’uso 81 Rischi residui 81 Utilizzo sicuro 82 Montaggio 83 Preparazione alla messa in funzione 84 Messa in funzione 84 Regolazioni da apportare alla sega 85 Utilizzo della sega 86 Manutenzione e pulizia 87 Trasporto 89 Magazzinaggio 89 Possibili guasti 89 Dati tecnici 90 Garanzia 90 Standard di fornitura

  • Sega a nastro BSV 315 (unità premontata)

Istruzioni per l’uso

  • Profilo della guida di arresto

Istruzioni per l'uso e il montaggio Una volta disimballato l'apparecchio, verificare se il contenuto della scatola ! è completo; ! presenta eventuali danni imputabili al trasporto. Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo. Parametri di rumorosità

Utilizzo della macchina come sega a nastro con nastro sega di serie. Livello di potenza sonora Livello di pressione acustica Funz. al minimo L

= 70,1 dB(A) Lavorazione L

= 89,3 dB(A) Fattore di incertezza della misura K: 3 dB(A) I valori indicati sono valori di emissione e non devono rappresentare contemporaneamente anche valori sicuri per il posto di lavoro. Seb- bene vi sia un rapporto tra i valori di emissione e immissione, non è possibile stabilire in modo affidabile se siano o meno necessarie misure precauzionali supplementari. I fattori che potrebbero in- fluenzare il livello di immissione attualmente presente sul posto di lavoro, comprendono la durata e le ripercussioni, la particolarità dell’ambiente di lavoro, altre fonti rumorose e così via, ad esempio il numero di macchine e altri processi contigui. I valori consentiti sul posto di lavoro possono variare da paese a paese. Queste informa- zioni devono comunque mettere l’utente nelle condizioni di valutare meglio i rischi e i pericoli. Simboli presenti sull’apparecchio Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l’uso e nelle norme di sicurezza. Indossare occhiali e cuffie di protezione. Indossare una maschera antipolvere. Prima degli interventi di riparazione, manu- tenzione e pulizia, spegnere il motore e di- sinserire la spina di alimentazione. Non esporre alla pioggia. Proteggere dall’umidità. Pericolo di lesioni alle dita e alle mani a causa del nastro della sega Il prodotto corrisponde alle direttive europee vigenti per prodotti analoghi.Il prodotto corris- ponde alle direttive europee vigenti per pro- dotti analoghi. Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio. Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separa- tamente e riciclate nel rispetto dell'ambiente. Simboli nelle istruzioni per l’uso Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causa- re lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La man- cata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l’utente. Questi avvisi aiutano l’utente a sfruttare al meglio tutte le funzionalità.81 Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Consultare le istruzioni per l'uso e per il montaggio allegate quando nel testo si fa riferimento ai numeri delle figure. Descrizione dell’apparecchio / Pezzi di ricambio

pos. Denominazione N. ordinazione

Ruota di regolazione per il serraggio del nastro sega

2 Sportello superiore dell’alloggiamento 3 Supporto asta di guida 4 Asta di guida 362872 5 Interruttore On/Off 362658 6 Copertura inferiore del nastro sega 7 Sportello inferiore dell’alloggiamento 8 Supporto 9 Meccanismo a cinghia

Rullo inferiore della sega a nastro 362673

Manovella di regolazione del serraggio della cinghia 12 Inserto del banco 362697 13 Banco sega 14 Guida parallela 362698 15 Nastro della sega 362662 16 Guida superiore del nastro 17 Rullo superiore della sega a nastro 362672

Ruota di regolazione per la copertura del nastro della sega

Copertura superiore del nastro della sega 20 Regolazione obliqua banco sega 21 Manicotto di aspirazione trucioli 22 Piedino 23 Cavo di alimentazione 24 Motore

Ruota di regolazione per rullo superio- re della sega a nastro 26 Profilo della guida di arresto 362699 Utilizzo conforme alla finalità d’uso L’apparecchio è adatto al taglio di legno, materiali simili al legno e materiali plastici. Non è consentito il taglio di materiali circolari (legni in tronchi, tubi o simili) senza l’apposito dispositivo supple- mentare. Quando si segano in verticale pezzi piatti, deve essere utilizzata una squadra di riferimento adeguata per garantire una guida sicura. Devono essere lavorati esclusivamente pezzi che possono essere caricati e trasportati con la massima sicurezza. Per utilizzo conforme alla finalità d’uso si intende anche l’osservanza delle condizioni di funzionamento, manutenzi- one e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l’uso. Durante l’utilizzo della sega, attenersi inoltre alle norme antinfortunistiche in vigore, nonché a tutte le altre norme di sicurezza tecnica e di medicina del lavoro comunemente accettate. Qualsiasi altro impiego è considerato non conforme. Il costruttore declina inoltre ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al- la sega apportate in proprio dall’utente. La sega deve essere preparata, utilizzata e sottoposta a manutenzione solo da parte di persone che ne abbiano acquisito familiarità e che siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere ese- guiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati. La macchina non deve essere utilizzata in ambienti a rischio di esplosione o esposta alla pioggia. Rimuovere scrupolosamente le parti metalliche (aghi, ecc.) dal materiale da segare.

Rischi residui Anche in caso di utilizzo conforme e nonostante l’osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere rischi residui dovuti alla costruzione specifica per la finalità d’uso prevista. I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando la sega in modo conforme alla finalità d’uso. Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose. Pericolo di lesioni alle dita e alle mani a causa dell’utensile (nastro della sega) o del pezzo, ad esempio sostituzione del nastro della sega. Lesioni a causa della proiezione di parti dei pezzi. Contraccolpo del pezzo o di sue parti. Rottura e proiezione del nastro della sega. Pericolo dovuto alla corrente, in caso di utilizzo di condut- tori di collegamento elettrici non a norma. Contatto con parti sotto tensione in caso di componenti elettrici aperti.

Danni all’udito in caso di lavori di lunga durata senza appo- site protezioni. Emissione di polveri di legno nocive per la salute in caso di utilizzo senza aspirazione. Nonostante tutte le contromisure adottate, potrebbero co- munque crearsi chiari rischi residui. Utilizzo sicuro In caso di utilizzo non conforme, le macchine per la lavorazione del legno potrebbero diventare pericolose. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettriche e lesioni personali. Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfor- tunistiche della società di assicurazione contro gli infor- tuni ovvero le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.

Conservare le presenti norme di sicurezza in buono stato. Prima dell’uso, acquisire familiarità con l’apparecchio facendo riferimento alle istruzioni per l’uso. Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l’uso dell’apparecchio potreb- be infatti causare lesioni serie. Evitare di assumere posizioni anomale. Garantire un sup- porto sicuro e mantenere in ogni momento l’equilibrio. Indossare indumenti di lavoro appropriati: − non indossare indumenti ampi o gioielli che potrebbe- ro incastrarsi nelle parti mobili − scarpe antiscivolo − una retina per raccogliere i capelli lunghi Indossare abbigliamento per la protezione personale: − cuffie di protezione (il livello di pressione acustica sul posto di lavoro supera generalmente gli 85 dB (A)) − occhiali di protezione − mascherina durante lavori che generano polvere Azionare la sega a nastro solo su un fondo − stabile − piano − antiscivolo − esente da vibrazioni Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Garantire un supporto sicuro e mantenere in ogni mo- mento l’equilibrio. Tenere in considerazione gli influssi ambientali: − non esporre la sega alla pioggia; − non usare la sega in ambienti umidi o bagnati;

Garantire un’illuminazione adeguata. − non utilizzare la sega vicino a liquidi o gas infiamma- bili: − la polvere di legno che si viene a creare durante l’uso compromette la visibilità e a volte è nociva per la salu- te. Se non viene utilizzata all’aperto, la macchina deve essere collegata sui due manicotti di aspirazione a un impianto di aspirazione trucioli (per es., aspiratori piccoli trasportabili). Non lasciare mai la sega incustodita. La sega a nastro non può essere utilizzata da persone con età inferiore ai 18 anni. Sono esclusi i giovani di età superiore ai 16 anni che devono effettuare il proprio ap- prendistato sotto un’attenta supervisione. Tenere lontane eventuali altre persone. Non lasciare che altre persone, in particolare i bambini, tocchino l’utensile o il cavo. Tenere queste persone lontane dalla zona di lavoro. Adottare la posizione di lavoro corretta. I denti della sega devono essere rivolti verso l’operatore. Iniziare il taglio solo quando la sega a nastro ha raggiunto il numero di giri necessario. Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza nel campo di potenza specificato. Mettere in funzione la sega solo con i dispositivi di prote- zione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicu- rezza. Non utilizzare nastri di seghe incrinati o la cui forma sia stata modificata. Utilizzare solo nastri bene affilati visto che i nastri consu- mati non solo aumentano il rischio di contraccolpi, ma sovraccaricano anche il motore. Utilizzare solo nastri di seghe conformi a ISO 3295 / DIN 8806-1. L’impiego di altri utensili e accessori potrebbe impli- care il pericolo di contusioni per l’utente. Non utilizzare la sega per scopi diversi da quelli previsti (vedere “Utilizzo conforme alla finalità d’uso“). Durante il taglio longitudinale di pezzi sottili (distanza fra la lama della sega e la guida parallela inferiore a 120 mm), utilizzare l'asta di guida. Per premere i pezzi sottili sulla guida parallela, utilizzare un’asse con impugnatura. Î Gli assi con impugnatura sono disponibili in commercio. Non utilizzare aste di guida e assi difettosi. Assicurarsi che i pezzi tagliati non vengano afferrati dal nastro della sega e che non vengano proiettati lontano. Non rimuovere le schegge, i trucioli e i residui con le mani dalla zona di pericolo del nastro della sega. Il taglio di legno in tronchi con i supporti di alimentazione di serie non è consentito. Durante il taglio di legno in tron- chi utilizzare un dispositivo speciale in grado di fissare il pezzo. Spegnere la macchina e disinserire la spina di alimenta- zione dalla presa nei seguenti casi:83 − Interventi di riparazione − Interventi di manutenzione e pulizia − Eliminazione di anomalie (tra cui la rimozione di scheg- ge incastrate) − Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati. − Trasporto della sega − Sostituzione del nastro della sega − Abbandono della sega (anche per interruzioni di breve durata) Curare la sega con grande attenzione: − Conservare gli utensili affilati e puliti per poter lavorare meglio e con maggiore sicurezza. − Attenersi alle norme di manutenzione e alle istruzioni per il cambio utensile. − Mantenere le maniglie asciutte e libere da olio e gras- so. Controllare se la macchina presenta danneggiamenti: − Prima di riutilizzare la macchina, è necessario verificare attentamente se le protezioni o le parti leggermente danneggiate funzionano in modo corretto e secondo le disposizioni. − Controllare se le parti mobili funzionano in modo otti- male senza bloccarsi o se vi sono delle parti danneg- giate. Per assicurare un funzionamento ottimale della sega, tutte le parti devono essere montate in modo cor- retto e soddisfare tutte le condizioni previste. − Le protezioni e le parti danneggiate devono essere ri- parate o sostituite a regola d’arte da parte di un’officina specializzata autorizzata, a meno che le istruzioni per l’uso non prevedano qualcosa di diverso. − Sostituire le etichette di sicurezza danneggiate o illeg- gibili. Non lasciare inserita alcuna chiave per utensili! Prima dell’accensione, controllare sempre che la chiave e gli utensili di regolazione siano stati rimossi. Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso fuori dalla portata dei bambini. Sicurezza elettrica Esecuzione dei conduttori di collegamento conforme- mente a IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno − 1,5 mm² nei cavi aventi una lunghezza fino a 25 m − 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua po- tenza massima e il funzionamento dell’apparecchio viene ridotto. L’utente deve proteggere se stesso dalle scariche elettri- che. Evitare il contatto di parti del corpo con componenti a massa. Non utilizzare il cavo per scopi per i quali non sia adatto Proteggere il cavo da calore, olio e bordi affilati. Non uti- lizzare il cavo per disinserire la spina dalla presa. Controllare regolarmente il cavo della sega e farlo sosti- tuire da un tecnico specializzato se presenta danneggia- menti. Durante la posa dei conduttori di collegamento assicu- rarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido. Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati. Non utilizzare conduttori di collegamento difettosi. All’aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato. Non utilizzare collegamenti elettrici provvisori. Non cavallottare mai i dispositivi di protezione né metterli fuori servizio. Collegare l’apparecchio con l’interruttore di sicurezza per correnti di guasto (30 mA). Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assi- stenza. Attenersi alle disposizioni locali, in particolare in merito alle misure di sicurezza. Le riparazioni su altri componenti della macchina devo- no essere eseguite dal costruttore o da uno dei suoi centri di assistenza. Utilizzare solo accessori originali. L’utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare inci- denti per l’utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti. Montaggio

Montare la struttura. A tal fine fissare i piedi (A) utilizzando le rispettive 8 viti M8 x 16, le rondelle A 8,4 e i dadi M8 sul telaio (B).

Fissare la sega sulla struttura.

Sostituzione del nastro della sega Pericolo di taglio! Indossare guanti durante la sostituzio- ne del nastro della sega.

1. Aprire i due sportelli dell’alloggiamento (2 / 7).

2. Posizionare verso il basso la copertura superiore della

3. Posizionare verso il basso il rullo del nastro (17)

ruotare la ruota di regolazione (1) in senso antiorario per allentare il nastro della sega

4. Inserire il nastro della sega84

L Verificare il corretto posizionamento: i denti devono essere rivolti verso la parte anteriore (nella direzione dello sportello)

5. Appoggiare il nastro della sega al centro del rullo del na-

6. Ruotare la ruota di regolazione (1) in senso orario fino a

quando il nastro della sega non scivola più. Prima del montaggio, effettuare le seguenti impostazioni. Serrare il nastro della sega (vedere “Serraggio del nastro della sega” pag. 85) Orientare il nastro della sega (vedere “Inclinazione del rullo superiore della sega a nastro” pag. 85) Orientare le guide del nastro (vedere “Guida superiore del nastro” e “Guida inferiore del nastro” pag. 88)

Montaggio del banco sega Montare la vite di finecorsa (M6 x 35) sul lato inferiore del banco sega (13).

Portare il banco della sega (13) sopra il nastro e appoggiare sulla guida del banco (20).

Fissare il banco della sega (13) alla guida del banco (20) con le quattro dadi e le rondelle.

Orientamento del banco sega Posizionamento laterale del banco sega (13) Î Allentare le quattro viti di fissaggio (C). Î Orientare il banco in modo che il nastro della sega si trovi al centro dell’inserto del banco. Î Avvitare nuovamente le viti di fissaggio (C).

Posizionamento perpendicolare del banco sega (13) Î Portare la copertura superiore del nastro della sega com- pletamente verso l’alto (vedere ”Regolazione della copertura della sega” pag. 86) Î Verificare il serraggio del nastro della sega (vedere ”Ser- raggio del nastro della sega” pag. 85) Î Allentare la vite di fermo (D). Î Posizionare il banco sega perpendicolarmente rispetto al nastro della sega con l’ausilio di una squadra. Î Avvitare nuovamente la vite di fermo (D).

Allentare il controdado (E) e regolare la vite di registro (F) fino a quando non tocca il banco della sega. Avvitare nuovamente il controdado.

Montaggio della guida parallela Montaggio del profilo della guida di arresto (26). Spingere il profilo della guida di arresto (26) sul piano del ban- co e stringere le viti ad alette.

La guida parallela (14) può essere montata a destra o a si- nistra del nastro della sega. Spostare la guida parallela (14) sul profilo della guida di arre- sto (26) e fissarla come illustrato.

Applicare il supporto (3) per l’asta di guida. Preparazione alla messa in funzione

Per garantire un funzionamento ottimale della macchina, attenersi alle norme indicate. Posizionare la sega in un luogo che soddisfi le seguenti condizioni: − sia antisdrucciolo − resistenza alle vibrazioni − stia in piano − non presenti rischi di inciampo − sia sufficientemente illuminata Prima di ogni utilizzo, controllare: − se i conduttori di collegamento presentano difetti (in- crinature, tagli o simili) non utilizzare conduttori difettosi − se l’inserto del banco è in condizioni regolari − se il nastro della sega è in condizioni perfette − che tutti gli sportelli siano chiusi − se l'asta di guida è pronta all’uso Non utilizzare nastri di seghe deformati o danneggiati. Sostituire un inserto del banco consumato o danneggiato. Se non viene utilizzata all’aperto, la macchina deve essere collegata dai due manicotti di aspirazione a un impianto di aspirazione trucioli (per es., aspiratori piccoli trasportabi- li). Messa in funzione L Allacciamento alla rete Confrontare la tensione specificata nella targhetta, ad esempio 230 V, con la tensione di rete e collegare correttamente la sega alla presa a massa corrispondente. L Motore a corrente alternata: utilizzare la presa con contatto di terra, tensione di rete 230 Volt con interruttore di sicurezza per correnti di guasto (inter- ruttore a corrente di guasto 30 mA). L Protezione: 10 A inerte Utilizzare il cavo di collegamento o di prolunga conformemente a IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno 1,5 mm² nei cavi aventi una lunghezza fino a 25 m 2,5 mm² nei cavi aventi una lunghezza superiore a 25m85

Interruttore On/Off Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti. Accensione Premere il pulsante verde ( I ) sull’interruttore. L Protezione contro il riavvio in mancanza di corrente In caso di assenza di corrente, l’apparecchio si spegne auto- maticamente. Per riaccenderlo, premere prima il pulsante rosso ( 0 ), poi quello verde ( I ).

Spegnimento Premere il pulsante rosso ( 0 ) sull’interruttore. Scelta del nastro della sega Quando si sceglie il nastro della sega, si verifichi − che non vengano utilizzati nastri consumati o danneggiati; − che il nastro della sega e il numero di giri siano adatti al pezzo da tagliare. Il nastro della sega fornito di serie è adatto per il legno e la maggior parte dei materiali plastici. Collegamento dell’impianto di aspirazione di trucioli Lavorare in ambienti chiusi solo con un impianto di aspirazione dei trucioli (velocità dell’aria sul manicot- to di aspirazione della sega ≥ 20 m/sec.). Segare senza aspirare i trucioli solo: per un tempo breve (fino a max. 30 min.) mit Staubschutzmaske all’aperto Se non viene collegato un impianto di aspirazione dei tru- cioli, si accumulano i trucioli che devono essere rimossi rego- larmente. Collegare l’impianto di aspirazione dei trucioli o i piccoli aspiratori a un manicotto di aspirazione trucioli utilizzando un adeguato adattatore. Regolazioni da apportare alla sega

Serraggio del nastro della sega Un serraggio eccessivo può causare la rottura del nastro della sega. Un serraggio insufficiente può comportare lo slittamento della ruota di trasmissione e conseguente- mente l’arresto del nastro della sega. È possibile verificare il serraggio: posizionare verso l’alto la copertura superiore del nastro (19) (vedere ”Regolazione della copertura superiore della sega” pag. 86) e con le dita premere al centro fra il banco della sega e la copertura superiore della sega spingendo lateralmente contro il nastro il nastro della sega non dovrebbe spostarsi lateralmente più di 3-5 mm

La ruota di regolazione (1) consente di correggere il serraggio del nastro della sega. Aumentare il serraggio (+) ruotare la ruota di regolazione in senso orario

Ridurre il serraggio (-) ruotare la ruota di regolazione in senso antiorario

Regolare l’inclinazione superiore del rullo della sega del nastro La ruota di regolazione (25) consente di modificare l’inclinazione del rullo superiore della sega a nastro (17). In seguito alla regolazione, il nastro della sega scorre al centro del rullo della sega a nastro. Prima della regolazione, allentare il controdado (G). Il nastro della sega scorre all’indietro ruotare la ruota di regolazione in senso orario

Il nastro della sega scorre in avanti ruotare la ruota di regolazione in senso antiorario

Dopo la regolazione, avvitare nuovamente il controdado (G).

Regolazione obliqua del banco sega Allentare la vite di fermo (D). Il banco sega (13) può essere inclinato in modo continuo verso il nastro della sega fino a 45°.

Guida parallela La guida parallela (14) viene fissata al banco della sega. Può essere montata a destra o a sinistra del nastro.

L Montare la riga a T sul lato della guida di arresto rivolta verso il nastro della sega.86

Impostazione della velocità di taglio

1. Aprire lo sportello inferiore dell’alloggiamento.

2. Allentare la cinghia di trasmissione ruotando la manovella

(11) in senso orario.

3. Posizionare la cinghia di trasmissione sulla relativa puleg-

gia sulla ruota motrice (9) (rullo inferiore della sega a nast- ro) (10) e sulla puleggia del motore corrispondente. Le regolazioni possono essere rilevate dallo schema seguen- te, riportato anche sul lato interno dello sportello dell’alloggiamento. Materiale Velocità di taglio Legno duro Materiali plastici Metalli non ferrosi 370 m/min 1 Legno 800 m/min 2 L Non posizionare mai la cinghia di trasmissione diagonal- mente. La cinghia deve scorrere sulle due pulegge anteriori o posteriori.

4. Serrare nuovamente la cinghia di trasmissione ruotando la

manovella (11) in senso antiorario. La cinghia di trasmissione deve piegarsi al centro di circa 10 mm.

5. Schließen Sie die untere Gehäusetür wieder.

6. Lasciare in funzione la sega per almeno un minuto di pro-

7. Spegnere la sega e disinserire la spina di alimentazione.

Controllare la posizione e il serraggio della cinghia di ali- mentazione e, se necessario, correggerli. Utilizzo della sega Prima di iniziare a lavorare con la sega, osservare le seguenti norme di sicurezza per minimizzare quanto più possibile il rischio di lesioni.

Condizioni del nastro della sega regolari? Guida parallela funzionante? Asta di guida pronta all’uso? Sportello superiore e inferiore dell’alloggiamento chiuso? Posto di lavoro in ordine? Non mettere in funzione l’apparecchio senza avere prima letto le presenti istruzioni per l’uso, avere osservato tutte le norme specificate e avere montato l’apparecchio nel modo descritto! Prima di procedere a modifiche o regolazioni della sega (per es., sostituzione del nastro, inclinazione del banco, regolazione della copertura del nastro, ecc.) − Spegnere l’apparecchio − Attendere l’arresto del nastro della sega − disinserire la spina di alimentazione! Prestare inoltre attenzione ai seguenti punti importanti: Indossare dispositivi di protezione individuale: − cuffie di protezione − occhiali di protezione − maschera antipolvere Durante l’utilizzo della sega non indossare guanti, indum- enti ampi o gioielli. Pericolo di trascinamento! Adottare la posizione di lavoro corretta. I denti della sega devono essere rivolti verso l’operatore. Portarsi al di fuori della zona di pericolo. Non mettere mai in funzione la macchina con gli sportelli di protezione del nastro aperti. Mettere le mani appiattite con le dita chiuse sopra il pezzo. Segare sempre e soltanto un pezzo alla volta. Non segare mai diversi pezzi contemporaneamente o pezzi singoli raggruppati in una fascina. Sussiste il pericolo che i singoli pezzi vengano afferrati dal nastro della sega in modo in- controllato. Non segare pezzi su cui si trovano corde, spaghi, nastri, cavi o fili. Pericolo di trascinamento! Durante l’utilizzo della sega premere il pezzo sul banco. Verificare che il pezzo non si inclini. Non frenare il nastro della sega premendo lateralmente. Non rimuovere mai le schegge, i trucioli e simili con le mani. In ogni caso rispettare tutte le norme di sicurezza. Asta di guida L L'asta di guida funge da prolunga della mano e impe- disce di toccare inavvertitamente il nastro della sega. Quando deve essere utilizzata l'asta di guida? − Quando la distanza fra il nastro della sega e la guida paral- lela è inferiore a 120 mm. − Nei tagli dritti contro la guida parallela. Se non utilizzata, appendere l'asta di guida al supporto posto al lato dell’apparecchio. Non utilizzare l'asta di guida se è danneggiata e sostituirla immediatamente.

Regolazione della copertura superiore del nastro della sega L La copertura superiore del nastro della sega evita il con- tatto inavvertito con il nastro e impedisce lo spargimento dei trucioli.87 L’altezza della copertura superiore del nastro della sega deve essere regolata: − prima dell’utilizzo della sega per adattarla all’altezza del pezzo − dopo le modifiche apportate al nastro della sega (per es., serraggio o sostituzione del nastro della sega, orientamen- to del banco della sega) L La distanza fra la copertura del nastro della sega e il pez- zo deve essere di 3 mm, così da impedire il contatto con il nastro della sega. Regolazione:

1. Allentare la vite di fermo (H).

2. La ruota di regolazione (18) consente di regolare la posizi-

one necessaria della copertura del nastro.

3. Avvitare nuovamente la vite di fermo (H).

Taglio di legno in tronchi Il taglio di legno in tronchi con i supporti di alimentazione di serie non è consentito. Durante il taglio di legno in tronchi utilizzare un dispositivo speciale in grado di fissare il pezzo. Taglio in verticale di pezzi piatti Quando si segano in verticale pezzi piatti, deve essere utilizza- ta una squadra di riferimento adeguata per garantire una guida sicura. Taglio di pezzi sottili (Larghezza inferiore a 120 mm) Fare avanzare il pezzo con entrambe le mani e utilizzare l'asta di guida nell’area del nastro della sega. Taglio di pezzi larghi Spingere il pezzo da tagliare con la mano piatta e le dita chiu- se lungo la guida. Taglio di pezzi lunghi Fissare i pezzi lunghi per evitare che si ribaltino al termine della segatura. Utilizzare a tal scopo un adeguato supporto o attrezzi simili.

Procedura di segatura

1. Scegliere e regolare la guida parallela (14) e l’inclinazione

del banco della sega secondo il tipo di taglio.

2. Selezionare e impostare la velocità del nastro della sega in

base al materiale. Durante la segatura con la guida parallela e il banco inclinato, il pezzo può inclinarsi. Per questo motivo, la gui- da parallela deve essere fissata al lato del banco della sega inclinato verso il basso.

3. Impostare la distanza fra la copertura del nastro e il pezzo

4. Posizionare il pezzo sul banco della sega.

5. Inserire la spina di alimentazione.

6. Accendere la sega.

7. Segare il pezzo in un solo passaggio.

L Suggerimento: Eseguire sempre una prova di taglio, in modo da poter cor- reggere le impostazioni.

8. Spegnere la sega se non si procede subito a un’altra sega-

tura. Manutenzione e pulizia

Prima di ogni intervento di manutenzione e pulizia − Spegnere l’apparecchio − Attendere l’arresto della sega − disinserire la spina di alimentazione! Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuati esclusivamente dal servizio di assistenza. I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto. Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili. Pulizia L Per garantire la funzionalità della sega, prestare attenzi- one a quanto segue: Non spruzzare acqua sull’apparecchio. Rimuovere i trucioli e la polvere solo con una spazzola o un aspirapolvere. Pulire e oliare regolarmente tutte le parti mobili. L Non utilizzare mai grasso! Utilizzare ad esempio olio per macchine da cucire, olio idraulico fluido o spruzzi d’olio ecologico. Assicurarsi che il nastro della sega sia inossidabile e privo di resina. Rimuovere i residui di resina dalla piastra del banco della sega. L I residui di resina possono essere rimossi con un co- mune spray per la manutenzione e la cura. Dopo la pulizia, lubrificare la superficie del banco della sega. Il nastro della sega è un componente soggetto a usura che si consuma con un utilizzo prolungato o frequente. Sostituire quindi il nastro della sega. Manutenzione Sostituzione del nastro della sega Pericolo di taglio! Indossare guanti durante la sostituzio- ne del nastro della sega. Utilizzare esclusivamente nastri appropriati.88

2. Allentare le 2 leve di bloccaggio (I) sul lato inferiore del

listello di guida (26).

3. Estrarre il listello di guida (26).

4. Posizionare verso il basso la copertura superiore della

5. Posizionare verso il basso il rullo del nastro (17)

ruotare la ruota di regolazione (1) in senso antiorario per allentare il nastro della sega

6. Rimuovere il nastro della sega.

7. Inserire un nuovo nastro.

Verificare il corretto posizionamento: i denti devono essere rivolti verso la parte anteriore (nella direzione dello sportel- lo)

8. Appoggiare il nastro della sega al centro del rullo del nastro

9. Ruotare la ruota di regolazione (1) in senso orario fino a

quando il nastro della sega non scivola più.

Fissare il listello di guida e chiudere nuovamente lo sportello inferiore dell’alloggiamento.

Serrare il nastro della sega (vedere ”Serraggio del nast- ro della sega” pag. 85) Orientare il nastro della sega (vedere ”Inclinazione del rullo superiore della sega a nastro” pag. 85) Orientare le guide del nastro (vedere ”Guida superiore del nastro” e ”Guida inferiore del nastro” pag. 88) Lasciare in funzione la sega per almeno un minuto di prova Spegnere la sega, disinserire la spina di alimentazione e verificare nuovamente le impostazioni Orientamento della guida superiore del nastro

La guida superiore del nastro si compone di: due rulli di guida (le spine guidano lateralmente il nastro della sega) un rullo di appoggio (il rullo sostiene il nastro della sega dal lato posteriore) Controllare i rulli di guida e il rullo di appoggio dopo ogni sostituzione del nastro della sega e ogni orienta- mento del nastro e, se necessario, riposizionarli. L I rulli di guida e il rullo di appoggio sono parti soggette a usura. Controllarli regolarmente e sostituire tutti i rulli contemporaneamente in caso di usura.

Regolazione dei rulli di guida:

1. Allentare le viti (J).

2. Spostare il supporto (K) in modo che i rulli di guida (L)

inizino a circa 1 mm dietro la base del dente.

5. Premere i rulli di guida (L) contro il nastro della sega.

6. Aprire lo sportello superiore e ruotare il rullo della sega

alcune volte manualmente in senso orario, in modo che i rulli di guida siano posizionati correttamente. entrambi i rulli di guida devono aderire leggermente al nastro della sega.

7. Avvitare nuovamente le viti (M).

Regolazione del rullo di appoggio:

1. Allentare la leva di arresto (N).

2. Premere il rullo di appoggio (O) contro il nastro della sega

in modo che aderisca leggermente al nastro.

3. Avvitare nuovamente la leva di arresto (N).

Orientamento della guida inferiore del nastro

La guida inferiore del nastro si compone di: due spine di guida (le spine guidano lateralmente il nastro della sega) un rullo di appoggio (il rullo sostiene il nastro della sega dal lato posteriore) Riposizionare le spine di guida e il rullo di appoggio dopo ogni sostituzione del nastro della sega e ogni ori- entamento del nastro. L Le spine di guida e il rullo di appoggio sono parti sog- gette a usura. Controllarli regolarmente e sostituire spi- ne e rullo contemporaneamente in caso di usura.

1. Allentare le 2 leve di bloccaggio sul lato inferiore del listello

2. Estrarre il listello di guida (26).

3. Allentare le quattro dadi e rondelle sulla guida del banco

Regolazione delle spine di guida:

1. Allentare la vite (P).

2. Spostare il supporto (Q) in modo che le spine di guida (R)

inizino a circa 1 mm dietro la base del dente.

3. Stringere la vite (P).

4. Premere le spine di guida (R) contro il nastro della sega.

5. Aprire lo sportello superiore e ruotare il rullo della sega

alcune volte manualmente in senso orario, in modo che le spine di guida siano posizionati correttamente. entrambe le spine di guida devono aderire leggermente al nastro della sega.

6. Avvitare nuovamente le viti (S).

Regolazione del rullo di appoggio:

1. Allentare la vite (T).89

2. Premere il rullo di appoggio (U) contro il nastro della sega

in modo che aderisca leggermente al nastro.

3. Avvitare nuovamente la vite (T).

4. Portare nuovamente il banco sopra il nastro della sega e

avvitarlo alla guida del banco sega.

5. Fissare nuovamente il profilo della guida di arresto (26).

Disinserire la spina di alimentazione pri- ma di ogni trasporto.

Trasportare la sega solo con: − la guida superiore del nastro posizionata verso il basso − gli accessori sporgenti svitati

disinserire la spina di alimentazione! Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini. Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della sega e garantire un facile azionamento della stessa: − Effettuare una pulizia accurata. − Trattare tutte le parti mobili con un olio ecologico.

Non utilizzare mai grasso!

Prima di rimuovere qualsiasi guasto − Spegnere l’apparecchio − Attendere l’arresto della sega − disinserire la spina di alimentazione! Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione. Guasto Possibile causa Eliminazione La macchina non si avvia dopo l’accensione

  • Cavo di prolunga difettoso
  • Motore o interruttore difettosi

Controllare il fusibile

  • Controllare il cavo, non riutilizzare i cavi difet- tosi
  • Far controllare o far riparare da un elettricista autorizzato il motore o l’interruttore, oppure farli sostituire con pezzi di ricambio originali Il motore romba, ma non si avvia
  • Condensatore difettoso

Far sostituire il condensatore dal servizio clienti La macchina rimane ferma duran- te il taglio

  • Il nastro della sega è consumato

Sostituire il nastro della sega

  • Lasciare raffreddare il motore e continuare a lavorare con una pressione ridotta Il pezzo si blocca durante l’avanzamento o l’arretramento
  • Il nastro della sega è consumato
  • La guida parallela non è parallela rispetto al nastro della sega

Tenere fermo il pezzo e spegnere subito il motore. Sostituire quindi il nastro della sega.

  • Regolare nuovamente la guida parallela. Macchie di bruciatura sui punti di taglio
  • Il nastro della sega non è adatto per questo tipo di lavoro o è consumato

Sostituire il nastro della sega Il nastro della sega si rompe

  • Serraggio della sega sbagliato
  • Nastro della sega sbagliato

Regolare nuovamente il serraggio della sega

  • Ridurre la pressione contro il nastro della sega
  • Nastro della sega sbagliato pezzo sottile = nastro della sega sottile pezzo spesso = nastro della sega largo Nastro della sega deformato
  • Carico laterale eccessivo

Evitare la pressione laterale sul nastro della sega. Il nastro della sega scorre fuori dalla linea di taglio o fuoriesce

  • Il nastro non scorre al centro del rullo della sega a nastro

Regolare l’inclinazione superiore del rullo della sega del nastro90 Guasto Possibile causa Eliminazione La sega vibra

  • Fissaggio insufficiente
  • Banco della sega allentato
  • Viti di fissaggio del motore allentate
  • Posizionare e fissare il banco della sega
  • Serrare le viti di fissaggio Uscita trucioli ostruita
  • Nessun impianto di aspirazione collegato
  • Potenza di aspirazione insufficiente

Spegnere la sega, rimuovere i trucioli e col- legare l’impianto di aspirazione

  • Spegnere la sega, rimuovere i trucioli e au- mentare la potenza di aspirazione (velocità dell’aria ≥ 20 m/sec sul manicotto di aspira- zione dei trucioli Il nastro della sega non si muove, anche se il motore è in funzione.
  • Allentare la cinghia di trasmissione
  • Cinghia di trasmissione difettosa

Serrare la cinghia di trasmissione

  • Sostituire la cinghia di trasmissione

Dati tecnici Tipo / Modello BSV 315 Anno di costruzione vedere ultima pagina Potenza motore P

740 W Tensione di rete 230 V~ Frequenza di rete 50 Hz Numero di giri a vuoto 1400 min

Fusibile di alimentazione 10 A inerte Velocità di taglio 370 m/min. & 800 m/min. Lunghezza del nastro sega 2240 mm -10 mm Larghezza del nastro sega 12,5 ± 1 mm Spessore max. del nastro sega 0,5 mm -0,1 mm Rulli del nastro sega 315 mm Dimensioni del banco sega 400 x 520 mm Regolazione obliqua banco sega 0 – 45 ° Profondità di passata max. 155 mm Larghezza di passata max. 300 mm Raccordo di aspirazione ∅ 100 mm Ingombro (lunghezza x larghezza x altezza) 600 x 760 x 1700 mm Peso 50,5 kg Per aspirare è possibile utilizzare degli aspiratori piccoli o industriali reperibili in commercio.
