MODE D'EMPLOI P18DSLW4Z HiKOKI

3) Sécurité des personnes

a) Rester vigilant, regarder ce que l’on est en train de faire et faire preuve de bon sens dans son utilisation de l’outil. Ne pas utiliser un outil lorsqu’on est fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves. b) Utiliser un équipement de sécurité. Toujours porter des verres de protection. L’utilisation d’un équipement de protection comme un masque antipoussière, des chaussures de sécurité antidérapantes, un casque de sécurité ou des protections auditives dans des conditions appropriées réduira les risques de blessures corporelles. c) Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position d’arrêt avant de brancher l’outil au secteur et/ou à la batterie, de le ramasser ou de le porter. Porter un outil en ayant le doigt sur l’interrupteur ou brancher un outil dont l’interrupteur est en position de marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fi xée sur une partie tournante de l’outil peut donner lieu à des blessures. e) Ne pas se pencher trop loin. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Gardez vos cheveux et vos vêtements loin des pièces mobiles. Les pièces en mouvement peuvent happer les vêtements amples, les bijoux ou les cheveux longs. g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. h) La familiarité acquise par une utilisation fréquente des outils ne doit pas vous rendre complaisant et vous faire ignorer les principes de sécurité des outils. Un geste imprudent peut causer de graves blessures en une fraction de seconde.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adapté à l’application souhaitée. Si l’on utilise l’outil électrique adéquat en respectant le régime pour lequel il a été conçu, il réalisera un travail de meilleure qualité et plus sûr. b) Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Un outil électrique ne pouvant être contrôlé par l’interrupteur représente un danger et doit être réparé. c) Débrancher la fi che de la source d’alimentation et/ou retirer la batterie de l’outil, si elle est détachable, avant tout réglage, changement d’accessoires ou avant de ranger l’outil. Ces mesures de sécurité préventives réduiront les risques de démarrage accidentel de l’outil électrique.

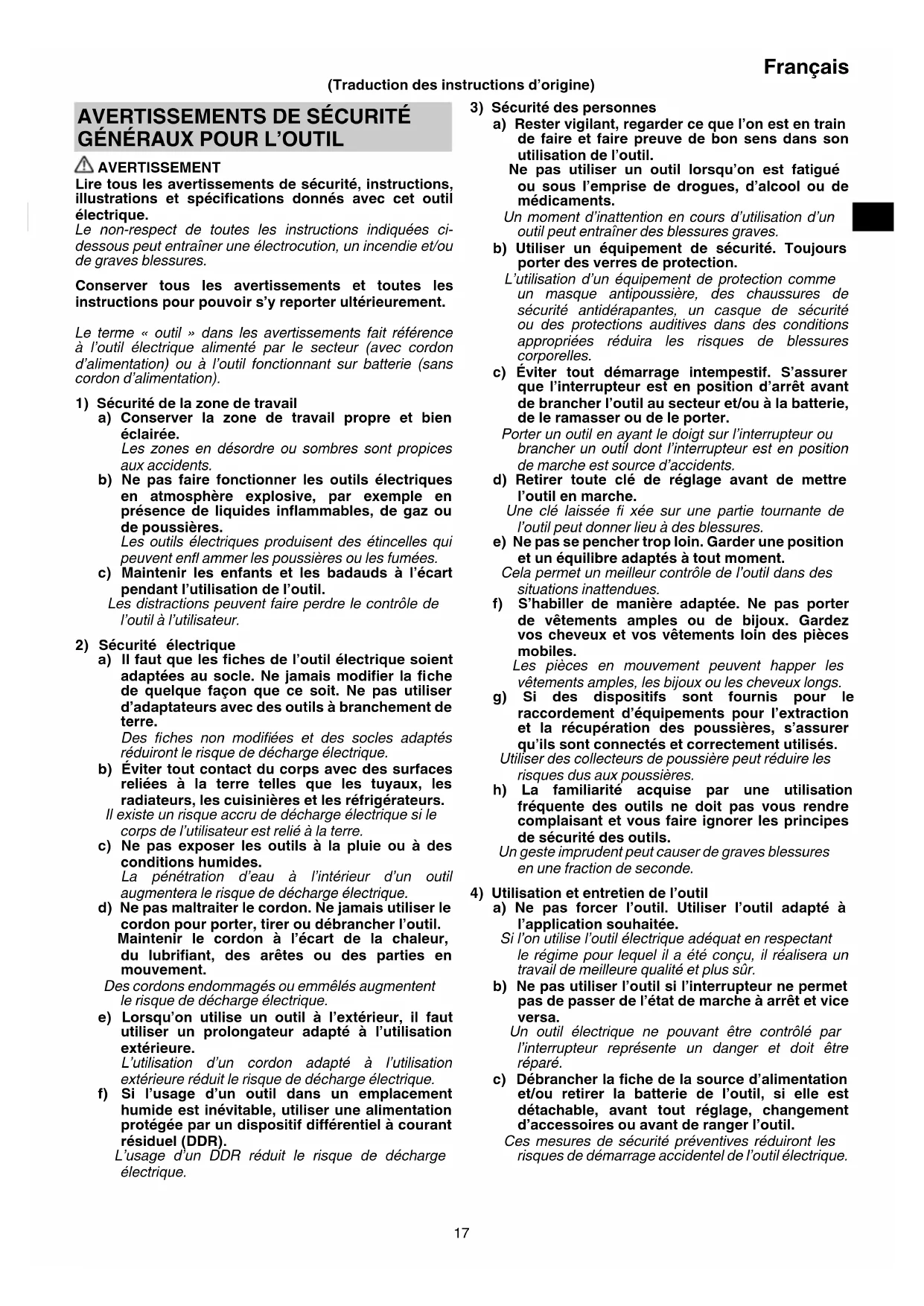

AVERTISSEMENT Lire tous les avertissements de sécurité, instructions, illustrations et spécifi cations donnés avec cet outil électrique. Le non-respect de toutes les instructions indiquées ci- dessous peut entraîner une électrocution, un incendie et/ou de graves blessures. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à l’outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides infl ammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées. c) Maintenir les enfants et les badauds à l’écart pendant l’utilisation de l’outil. Les distractions peuvent faire perdre le contrôle de l’outil à l’utilisateur.

2) Sécurité électrique

a) Il faut que les fi ches de l’outil électrique soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fi ches non modifi ées et des socles adaptés réduiront le risque de décharge électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de décharge électrique si le corps de l’utilisateur est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de décharge électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifi ant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de décharge électrique. e) Lorsqu’on utilise un outil à l’extérieur, il faut utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de décharge électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif diff érentiel à courant résiduel (DDR). L’usage d’un DDR réduit le risque de décharge électrique. (Traduction des instructions d’origine) 00BookP14DSLEU.indb1700BookP14DSLEU.indb17 2019/04/2215:12:022019/04/2215:12:0218 Français d) Après utilisation, ranger l’outil électrique hors de portée des enfants et ne laisser aucune personne l’utiliser si elle n’est pas familiarisée avec les outils électriques ou ces instructions. Les outils électriques représentent un danger entre des mains inexpertes. e) Entretenir les outils électriques et les accessoires. Assurez-vous que les pièces en mouvement ne sont pas désalignées ou coincées, qu’aucune pièce n’est cassée ou que l’outil électrique n’a subi aucun dommage pouvant aff ecter son bon fonctionnement. Si l’outil électrique est endommagé, le faire réparer avant de le réutiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder aff ûtés et propres les outils permettant de couper. Un outil bien entretenu aux bords bien aff ûtés risquera moins de se coincer et sera plus facile à maîtriser. g) Utiliser l’outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation d’un outil électrique à des fi ns autres que celles prévues est potentiellement dangereuse. h) Garder les poignées et les surfaces de préhension propres, sèches et exemptes d’huile et de graisse. Les poignées et surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil de manière sûre dans des situations inattendues.

5) Utilisation des outils fonctionnant sur batteries et

précautions d’emploi a) Ne recharger qu’avec le chargeur spécifi é par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. b) N’utiliser les outils qu’avec des blocs de batteries spécifi quement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. c) Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un feu. d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures. e) Ne pas utiliser un bloc batterie ou un outil qui est endommagé ou modifi é. Des batteries endommagées ou modifi ées peuvent présenter un comportement imprévisible pouvant provoquer un incendie, une explosion ou un risque de blessures. f) Ne pas exposer un bloc batterie ou un outil à un feu ou à des températures excessives. L'exposition à un feu ou à des températures supérieures à 130 °C peut provoquer une explosion. g) Suivre toutes les instructions de charge et ne pas charger le pack batterie ou l'outil en dehors de la plage de température spécifi ée dans les instructions. Une charge incorrecte ou à des températures en dehors de la plage spécifi ée peut endommager la batterie et augmente le risque d'incendie.

6) Maintenance et entretien

a) Faire entretenir l’outil par un réparateur qualifi é utilisant uniquement des pièces de rechange identiques. Cela assurera le maintien de la sécurité de l’outil. b) Ne jamais réaliser la maintenance sur des packs batterie endommagés. La maintenance des blocs batterie ne doit être réalisée que par le fabricant ou des personnes autorisées. PRECAUTIONS Maintenir les enfants et les personnes infi rmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infi rmes.

1. Attendez l'arrêt de la lame avant de poser l'outil.

La lame en rotation, si elle est exposée, peut mordre dans la surface et entraîner une perte de contrôle, voire une blessure grave.

2. Utilisez des pinces, ou un autre outil adapté, pour

fi xer et soutenir la pièce à usiner sur une plateforme stable. Le fait de tenir la pièce avec la main ou contre le corps la rend instable et peut conduire à une perte de contrôle.

3. Ne pas utiliser le rabot avec les lames tournées vers le

haut (comme machine de type stationnaire).

4. Chargez toujours la batterie à une température de 0 –

40°C. Une température inférieure à 0°C entrainera une surcharge dangereuse. La batterie ne peut pas être chargée à une température supérieure à 40°C. La température la plus appropriée serait de 20 – 25°C.

5. N’utilisez pas le chargeur continuellement.

Quand une charge a été eff ectuée, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie.

6. Ne laissez pas de corps étrangers pénétrer par le trou de

raccord de la batterie rechargeable.

7. Ne désassemblez jamais la batterie rechargeable et le

8. Ne court-circuitez jamais la batterie rechargeable.

Le fait de cour-circuiter la batterie génèrera un courant électrique élevé et une surchauff e, ce qui entraînera la brûlure ou l’endommagement de la batterie.

9. Ne jetez pas la batterie au feu.

Elle pourrait exploser.

10. Ne pas insérer d’objets dans les fentes d’aération du

chargeur. Ne pas introduire d’objets métalliques ou des produits infl ammables dans les fentes d’aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

11. Apportez la batterie aù magasin ou vous l’avez achetée

dès que la durée de vie de postcharge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.

12. L’utilisation d’une batterie usagée endommagera le

1. Sécurisation préalable de l’environnement de travail

Prenez les précautions suivantes pour adapter votre environnement de travail.

2. L’interrupteur doit être en position OFF. Si la batterie

est connectée à la machine alors que l’interrupteur est en position ON, l’appareil se mettra en marche immédiatement, ce qui pourrait causer un grave accident.

3. Préparer un support stable en bois pour le rabotage.

Comme un support mal équilibré peut créer un danger, s’assurer qu’il est fermement positionné sur un sol plat et dur.

4. Ne bloquez jamais le verrou interrupteur artifi ciellement.

De plus, ne touchez jamais la gâchette lors du transport du rabot. En eff et, l’interrupteur principal pourrait être enfoncé par inadvertance en position ON, ce qui pourrait provoquer de graves accidents.

5. Ne donnez pas de choc violent au panneau de

commutation et ne le cassez pas. Cela peut provoquer des défaillances.

6. Pour limiter la consommation de puissance de la

batterie, le témoin de puissance résiduelle de la batterie ne s’allume que pendant l’activation du commutateur d’indication de puissance résiduelle.

7. Précaution à prendre à la fi n de l’opération de rabotage

Lorsque le rabot est tenue avec une main après la fi n de l’opération de rabotage, s’assurer que les lames de coupe (base) du rabot ne sont pas en contact avec votre corps ou ne l’approchent pas de trop. Il y a sinon risque d’accident grave.

8. La position de déjaugeage peut être réglée en déplaçant

le guide vers la gauche ou vers la droite après avoir desserré la vis de pression. Le guide peut être monté sur le côté droit ou le côté gauche de l’outil.

9. Ne pas utiliser le rabot avec les lames tournées vers le

haut (comme machine de type stationnaire).

10. Prenez garde à ne pas vous blesser la main lorsque

vous attachez ou détachez des lames.

11. Avant de fi xer des lames, éliminez tout copeaux ou

autres débris collés sur les lames.

12. A propos du fonctionnement en continu

Cet outil est fourni avec une fonction de protection pour prolonger la vie des piles. La batterie peut surchauff er durant un fonctionnement en continu ou lors d'opérations de coupe profondes, ce qui peut l'amener à cesser automatiquement. Si vous utilisez en particulier l'une des batteries indiquées ci-dessous, l'outil peut cesser de fonctionner avant que la batterie ne commence à chauff er pour éviter toute défaillance rapide que pourrait provoquer une surchauff e. Si cela se produit, interrompre l'opération, retirer la batterie de l'outil et la laisser dans un endroit bien ventilé non exposé aux rayons du soleil jusqu'à ce qu'elle soit suffi samment refroidie. La batterie peut être utilisé à nouveau une fois refroidie. (Batteries applicables: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 et batteries plus anciennes)

13. Correcte utilisation de la batterie

Lorsque l'outil est utilisé avec n'importe quelle des batteries indiquées ci-dessous, il doit être utilisé pour des travaux légers afi n de prolonger la durée de vie de la batterie. Exemple de travail: Travail de fi nition de faible profondeur ou bien travail de chanfreinage (Batteries applicables: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 et batteries plus anciennes)

14. Veillez toujours à ce que le commutateur d’alimentation

soit sur ARRÊT et que la batterie soit retirée avant d’attacher ou de détacher l’adaptateur de poussière.

15. Assurez-vous que le collecteur de poussière soit

complètement attaché. Vous risquez sinon de vous blesser. Veillez à ne pas casser le loquet lors de la fi xation ou du retrait de l’adaptateur anti-poussière et de l’écran à copeaux.

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d’une fonction de protection qui coupe automatiquement l’alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s’arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s’agit pas d’un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le

moteur s’arrête. Dans ce cas de fi gure, chargez immédiatement la batterie.

2. En cas de surcharge de l’outil, actionnez le commutateur

de l’outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l’outil.

3. En cas de surchauff e due à un travail trop intensif,

l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants. AVERTISSEMENT Afi n d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et infl ammation, respectez scrupuleusement les précautions suivantes :

1. Assurez-vous que les copeaux et la poussière ne

s’accumulent pas sur la batterie. ○ Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie. ○ Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie. ○ Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière. ○ Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).

2. Ne percez pas la batterie à l’aide d’un objet pointu tel

qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.

3. N’utilisez pas une batterie dont l’extérieur est déformé

ou laisse penser qu’elle est défectueuse.

4. N’insérez pas la batterie à l’envers (pôles inversés).

5. Ne raccordez pas directement la batterie à une prise

électrique ou à un allume-cigare.

6. N’utilisez pas la batterie à d’autres fi ns que celle

7. En cas d’échec du chargement d’une batterie, même

après un certain délai, arrêtez immédiatement le rechargement.

8. N’exposez pas la batterie à des températures ou à

une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression). 00BookP14DSLEU.indb1900BookP14DSLEU.indb19 2019/04/2215:12:022019/04/2215:12:0220 Français

9. Maintenez à la batterie à l’écart de toute fl amme en cas

de détection d’une fuite ou d’une mauvaise odeur.

10. Ne pas utiliser à proximité d’une source puissante

d’électricité statique.

11. En cas de fuite de la batterie, de mauvaise odeur, de

génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus.

12. N'immergez pas la batterie ou ne laissez aucun liquide

couler à l'intérieur. La pénétration de liquide conducteur, tel que de l'eau, peut provoquer des dégâts et entraîner un incendie ou une explosion. Rangez la batterie dans un endroit frais et sec, et à distance de tout objet infl ammable. Les atmosphères à gaz corrosifs doivent être évitées. ATTENTION

1. En cas de projection dans les yeux de liquide ayant fuit

de la batterie, ne vous frottez pas les yeux, rincez-les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.

2. En cas de projection de liquide ayant fuit de la batterie

sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.

3. En cas de détection de rouille, de mauvaise odeur,

de surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant. AVERTISSEMENT Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d’électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile. ○ Ne pas mettre d’objet conducteur d’électricité, tels que clous, fi l d’acier, de cuivre ou autre fi l dans la mallette de rangement. ○ Soit ranger le bloc de pile avec l’outil électrique ou de manière sécuritaire en l’enfonçant dans le couvercle jusqu’à ce que les orifi ces de ventilation soient dissimulés afi n d’éviter les courts-circuits.

À PROPOS DU TRANSPORT DE LA

BATTERIE LITHIUM-ION Lors du transport d’une batterie lithium-ion, veuillez observer les précautions suivantes. AVERTISSEMENT Informer la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport. ○ Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classifi cation de transport des produits dangereux et nécessitent l'application de procédures spéciales. ○ Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination. ○ Si le BSL36B18 est installé dans l'outil électrique, la puissance de sortie dépassera 100 Wh et l'unité sera classée comme marchandise dangereuse selon la classifi cation du fret.

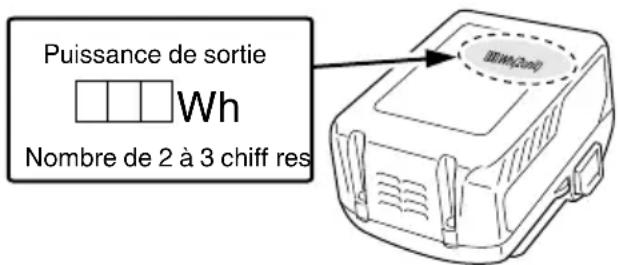

Puissance de sortie Nombre de 2 à 3 chiff res NOMS DES PIÈCES (Fig. 21)

Orifi ce d'éjection des copeaux

Pistolet à air SYMBOLES AVERTISSEMENT Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signifi cation avant d’utiliser l’outil. P14DSL / P18DSL : Rabot sans-fi l Pour réduire les risques de blessures, l’utilisateur doit lire le manuel d’utilisation. Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Révolution ou va-et-vient par minute Courant continu Bouton ON Bouton OFF Attention Débrancher la batterie 00BookP14DSLEU.indb2000BookP14DSLEU.indb20 2019/04/2215:12:022019/04/2215:12:0221 Français Batterie La puissance résiduelle de la batterie est presque nulle. Recharger la batterie le plus vite possible. S’allume : La puissance résiduelle de la batterie est à la moitié. S’allume : La puissance résiduelle de la batterie est suffi sante. SPECIFICATIONS OUTIL ELECTRIQUE Modèle P14DSL P18DSL Tension 14 V 18 V Largeur de coupe 82 mm Profondeur max. de coupe 2,0 mm Vitesse à vide 16000 min

Batterie rechargeable 2LSRK BSL1430: Li-ion 14,4 V (3,0 Ah 8 piles) BSL1830: Li-ion 18 V (3,0 Ah 10 piles) 2LJRK BSL1450: Li-ion 14,4 V (5,0 Ah 8 piles) BSL1850: Li-ion 18 V (5,0 Ah 10 piles) Poids* 3,3 kg (avec BSL1460) 3,7 kg (avec BSL36B18)

• Poids: selon la procédure EPTA 01/2014 ACCESSOIRES STANDARD Outre l’unité principale (1 unité), l’emballage contient les accessoires répertoriés à la page 168. Les accessoires standard sont sujets à changement sans préavis. APPLICATION Rabotage de diff érents madriers et panneaux en bois.

1. Retrait de la batterie

Maintenir fermement la poignée et pousser le taquet de la batterie pour l’enlever. ATTENTION Ne jamais court-circuiter la batterie.

2. Mise en place de la batterie

Insérer la batterie tout en respectant la polarité. (Voir Fig. 3) CHARGE Avant d’utiliser l’outil électrique, charger la batterie comme suit.

1. Branchez le cordon d’alimentation du chargeur’à

une prise secteur. Quand on raccorde la fi che du chargeur à une prise murale, la lampe témoin clignote en rouge (à intervalles d’une seconde). ATTENTION Ne pas utiliser le cordon électrique s’il est endommagé. Le faire réparer immédiatement.

2. Insérer la batterie dans le chargeur.

Insérez fermement la batterie dans le chargeur comme illustré sur Fig. 3.

Quand une batterie est insérée dans le chargeur, la charge commence et la lampe témoin s’allume en rouge. Quand la batterie est complètement chargée, la lampe témoin clignote en rouge. (À intervalles d’une seconde) (Voir Tableau 1) ● Pilot indication de lampe Les indications de la lampe témoin sont indiquées dans le Tableau 1, selon l’état du chargeur ou de la batterie rechargeable. 00BookP14DSLEU.indb2100BookP14DSLEU.indb21 2019/04/2215:12:022019/04/2215:12:0222 Français Tableau 1 Indications de la lampe témoin Lampe témoin (rouge) Avant la charge Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Pendant la charge S’allume S’allume sans interruption Charge terminée Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Veille en surchauff e Clignote S’allume pendant 1 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Batterie en surchauff e. Impossible de charger. (La charge commencera une fois que la batterie sera froide). Charge impossible Scintille S’allume pendant 0,1 seconde. Ne s’allume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde) Anomalie de la batterie ou du chargeur ● Au sujet des températures et de la durée de charge de la batterie. Les températures et la durée de charge sont indiquées dans le Tableau 2 Tableau 2 Chargeur Batterie UC18YFSL Tension de charge V 14,4 V à 18 V Poids kg 0,5 Températures de recharge de la batterie 0°C à 50°C Durée de charge selon la capacité de la batterie, approx. (à 20°C) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Nombre de piles 4 à 10 REMARQUE Le temps de recharge peut varier selon la température ambiante et la tension de la source. ATTENTION Si le chargeur de batterie a été utilisé en continu, une surchauff e risque de se produire, ce qui peut provoquer des dysfonctionnements. Une fois la charge terminée, attendez 15 minutes avant la prochaine charge.

4. Débrancher le cordon d’alimentation du chargeur

de la prise secteur.

5. Tenir fermement le chargeur et dégager la batterie.

REMARQUE Bien sortir la batterie du chargeur après usage, et la conserver. ATTENTION ○ Si la batterie est chargée alors qu’elle est encore chaude parce qu’elle a été laissée longtemps dans un endroit exposé à la lumière directe du soleil ou qu’elle vient d’être utilisée, la lampe témoin du chargeur s’allume pendant 1 seconde, ne s’allume pas pendant 0,5 secondes (arrêt pendant 0,5 secondes). Dans ce cas, commencez par laisser la batterie refroidir avant de démarrer le chargement. ○ Lorsque la lampe témoin scintille (à intervalles de 0,2 seconde), vérifi ez la présence de corps étrangers dans le connecteur de batterie du chargeur. En l’absence de corps étrangers, il s’agit probablement d’un dysfonctionnement de la batterie ou du chargeur. Les confi er à un service d’entretien autorisé. ○ Comme le micro-ordinateur intégré nécessite environ 3 secondes pour confi rmer le chargement de la batterie lorsque le chargeur est retiré, attendez au moins 3 secondes avant de le réinsérer pour poursuivre le chargement. Si la batterie est réinsérée dans un délai de 3 secondes, elle n’est peut-être pas correctement chargée. 00BookP14DSLEU.indb2200BookP14DSLEU.indb22 2019/04/2215:12:022019/04/2215:12:0223 Français INSTALLATION ET FONCTIONNEMENT Action Figure Page Type de travail de coupe et taille dans ce produit

Insertion et retrait du couvercle de la batterie

Insertion et retrait de la batterie 3 169 Indicateur de charge restante de la batterie

Comment charger la batterie 5 169 Réglage de la profondeur de coupe de la lame

Commencement et fi n de l’opération de coupe

Comment utiliser le support 8 169 Mode d’installation et d’utilisation du guide

Démontage de la lame au carbure (pour les lames à deux tranchants)

Montage de la lame au carbure (pour les lames à deux tranchants)

Réglage de la hauteur de la lame au carbure (pour les lames à deux tranchants)

Démontage de la lame réaff ûtable 13 171 Montage de la lame réaff ûtable 14 171 Réglage de la hauteur de la lame réaff ûtable

Aff ûtage de la lame réaff ûtable 16 172 Fixation et retrait de l’adaptateur de poussière

Utilisation du coude (accessoire en option)

Fonctionnement du commutateur 19 173 Remplacement d’un balai en carbone 20 173 Nettoyage approprié de l'orifi ce d'éjection des copeaux

Sélection des accessoires ― 174

La taille grosse doit se faire avec une importante profondeur de coupe et à une vitesse convenable de manière à ce que les copeaux soient éjectés doucement de la machine. Pour obtenir une surface fi nie lisse, la fi nition de la coupe doit se faire à une faible profondeur et à une vitesse faible.

2. Intervalle d’aff ûtage des lames

L’intervalle d’aff ûtage des lames dépend du type de bois que l’on travaille et de la profondeur de coupe. Néanmoins, d’une manière générale, il faudra aff ûter les lames tous les 500 mètres d’opération de coupe.

3. Pierre de fi nissage

Si l’on dispose d’une pierre de fi nissage à l’eau, l’utiliser après l’avoir suffi samment enfoncée dans l’eau, car ce genre de pierre de fi nissage risque de s’user pendant le meulage, et enfoncer la surface supérieure de la pierre de fi nissage aussi souvent que cela est nécessaire.

ENTRETIEN ET INSPECTION

1. Contrôle des lames

L’utilisation continue de lames usées ou abîmées peut conduire à une réduction de l’effi cacité de coupe et provoquer une surcharge du moteur. Aff ûter ou remplacer les lames aussi souvent que possible.

ATTENTION La base avant, la base arrière et le bouton de commande de la profondeur de coupe sont usinés de manière précise afi n d’obtenir une précision spécialement élevée. Si ces pièces sont maniées brutalement ou soumises à des chocs mécaniques importants, il peut en résulter une diminution de la précision et une réduction de l’effi cacité de coupe. Ces parties doivent être maniées avec les plus grand soin.

3. Contrôle des vis de montage

Vérifi er régulièrement les vis de montage et s’assurer qu’elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

4. Contrôle des balais en carbone

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Comme un balai en carbone trop usé peut détériorer le moteur, remplacer les balais en carbone par des neufs lorsqu’ils sont usés ou près de la “limite d’usure”. En outre, toujours maintenir les balais en carbone propres et veiller à ce qu’ils coulissent librement dans les supports. REMARQUE Lors du remplacement des balais en carbone par des neufs, bien utiliser des balais en carbone HiKOKI, No. de code 999017.

5. Remplacement d'un balai en carbone

Après avoir retiré l’écran anti-copeaux, sortir le balai en carbone, en commençant par retirer le capuchon du balai, puis en décrochant la saillie du balai en carbone avec un tournevis plat à encoches, etc. Pour installer le balai en carbone, choisir le sens de façon que le clou du balai en carbone s’adapte à la section de contact à l’extérieur du tube de balai. Puis l’enfoncer du doigt. Enfi n, remettre le capuchon du balai en place. ATTENTION Bien veiller impérativement à insérer le clou du balai en carbone dans la section de contact à l’extérieur du tube de balai. (On pourra insérer n’importe lequel des deux clous fournis.) Procéder avec précaution, car une erreur dans cette opération risque de déformer le clou du balai en carbone et d’endommager précocement le moteur.

6. Remplacement de la courroie

Si la courroie doit être remplacée, faire appel au service après-vente HiKOKI agréé pour éviter tout risque d'insécurité.

7. Entretien du moteur

Le bobinage de l’ensemble moteur est le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau

8. Nettoyage extérieur

Si besoin, nettoyez le rabot avec un chiff on doux, sec ou préalablement humidifi é à l’eau savonneuse. Ne pas utiliser de solvants à base de chlore, d’essence ou bien de diluant qui pourraient faire fondre le plastique. 00BookP14DSLEU.indb2300BookP14DSLEU.indb23 2019/04/2215:12:022019/04/2215:12:0224 Français

Stockez le rabot dans une pièce où la température est inférieure à 40°C, hors de portée des enfants. REMARQUE Stockage des batteries au lithium-ion. S’assurer que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Il est cependant possible de recouvrer la capacité d’autonomie d’une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérer la batterie en fi n de vie et s’en procurer une neuve. ATTENTION Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. Avis important sur les batteries pour outils électriques sans fi l HiKOKI Toujours utiliser une de nos batteries originales spécifi ées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s’il est utilisé avec une batterie autre que celle que nous avons spécifi é, ou encore si la batterie est démontée et modifi ée (par exemple, le démontage et remplacement des cellules ou autres composants internes). GARANTIE Nous garantissons que l’ensemble des Outils électriques HiKOKI sont conformes aux réglementations spécifi ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’Outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fi n du Mode d’emploi, dans un service d’entretien autorisé. REMARQUE Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l’objet de modifi cations sans avis préalable. Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonction de la norme EN62841 et déclarées conforme à ISO 4871. Niveau de puissance sonore pondérée A: 98 dB (A) (P14DSL) 100 dB (A) (P18DSL) Niveau de pression acoustique pondérée A: 87 dB (A) (P14DSL) 89 dB (A) (P18DSL) Incertitude KpA: 3 dB (A) Porter des protections anti-bruit. Valeurs totales des vibration (somme vectorielle triaxiale) déterminée conformément à EN62841. Rabotage de bois de conifères: Valeur d’émission de vibration ah = 2,6 m/s

Nous déclarons sous notre entière responsabilité que le Rabot sans- fi l, identifi é par le type et le code d'identifi cation spécifi que *1) est en conformité avec toutes les exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci-dessous. Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique. Cette déclaration s'applique aux produits désignés CE.
