KULLANIM KILAVUZU P18DSLW4Z HiKOKI

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nástroje s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení. VAROVÁNÍ ○ Vibrační emise během vlastního používání elektrického přístroje se může od deklarované celkové hodnoty lišit v závislosti na způsobu použití přístroje.. ○ Identifi kujte bezpečnostní opatření k ochraně obsluhy založených na odhadu vystavení vlivům v daných podmínkách použití (v úvahu bereme všechny části pracovního cyklu, jako jsou doby, kdy je přístroj vypnutý, a kdy běží naprázdno připočtených k době spouštění). 00BookP14DSLEU.indb11500BookP14DSLEU.indb115 2019/04/2215:12:072019/04/2215:12:07116 Türkçe b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır. c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarınızı ve elbisenizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir. g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir. h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atı l durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanması ndan kaynaklanmaktadır. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

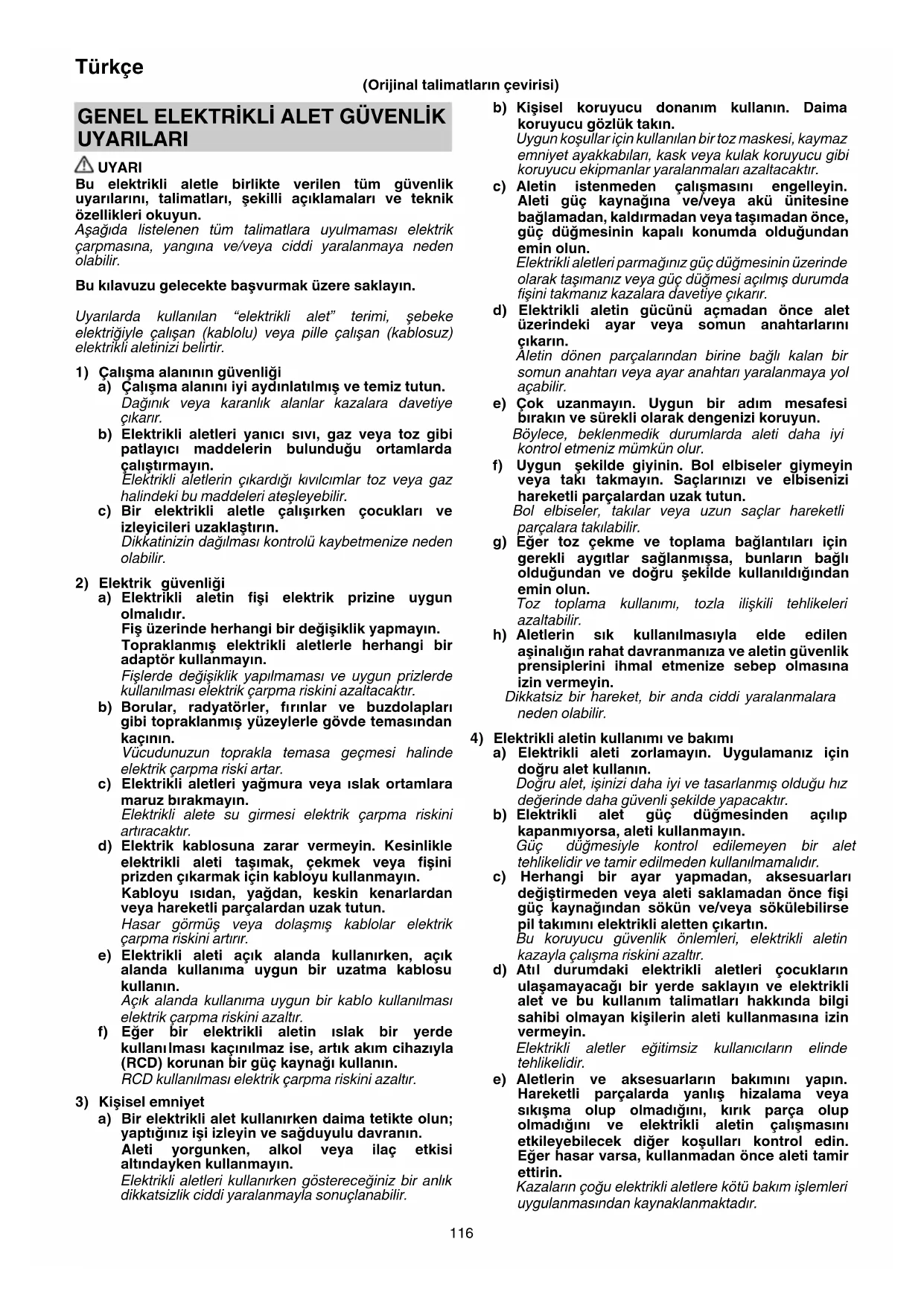

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fı rınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanı lması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. (Orijinal talimatların çevirisi) 00BookP14DSLEU.indb11600BookP14DSLEU.indb116 2019/04/2215:12:072019/04/2215:12:07117 Türkçe f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığ ında yangın riski yaratabilir. b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrı ca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir. e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın. Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir. f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. 130 °C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir. g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığın

dışında şarj etmeyin. Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın. Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

1. Aleti yere koymadan önce kesicinin durmasını

bekleyin. Çıplak bir döner kesici yüzeye takılarak kontrol kaybına ve ciddi yaralanmaya neden olabilir.

2. İş parçasını sabit bir platforma sabitlemek ve

desteklemek için kıskaçlar veya başka bir pratik yöntem kullanın. İşparçasını elinizde veya vücudunuza dayalı bir şekilde tutmak, işparçasının dengesiz kalmasına ve kontrol kaybına neden olabilir.

3. Planya makinesini yukarı bakan bıçaklarla (sabit tip

planya makinesi gibi) kullanmayın.

4. Bataryayı her zaman 0°C – 40°C sıcaklık aralığında şarj

edin. 0°C sıcaklığın altında yapılan şarj işlemleri, bataryanın aşırı şarj olması na yol açarak tehlikeye neden olabilir. Batarya 40°C sıcaklığın üzerinde şarj edilmemelidir. Şarj işlemi için en uygun sıcaklık 20°C – 25°C aralığındadır.

5. Şarj cihazını sürekli olarak kullanmayın.

Şarj işlemi tamamlandıktan sonra, başka bir şarj işlemine başlamadan önce şarj cihazını 15 dakika kadar dinlendirin.

6. Şarj edilebilir bataryanın bağlanacağı deliğe yabancı

maddelerin girmesine izin vermeyin.

7. Şarj edilebilir bataryayı ve şarj cihazını asla sökmeyin.

8. Şarj edilebilir bataryayı asla kısa devre yapmayın.

Batarya kısa devre yapılırsa, çok yüksek elektrik akı mı ve aşırı ısınma durumu oluşur; bunun sonucu olarak batarya yanabilir veya hasar görebilir.

9. Bataryayı ateşe atmayın. Batarya yanarsa patlayabilir.

10. Şarj cihazının havalandırma yuvalarına hiçbir cisim

sokmayın. Şarj cihazının havalandırma yuvalarına metal veya yanıcı cisimlerin sokulması, elektrik çarpmasına veya şarj cihazının hasar görmesine neden olabilir.

11. Bataryanın şarj edildikten sonraki ömrü kullanılmayacak

kadar kısaldığında bataryayı aldığınız yere geri götürün. Ömrü tükenen bataryaları imha etmeyin.

12. Tükenmiş bataryayı kullanmak, şarj cihazında hasara

1. Ayar yapma ve çalışma ortamını kontrol etme

Belirtilen uyarılara dikkat ederek, çalışma ortamının çalışmaya uygun olduğunu teyit edin.

2. Güç anahtarının kapali (OFF) konumunda olduğundan

emin olun. Güç anahtari açik (ON) konumundayken pil gövdeye takılırsa elektrikli alet hemen çalışmaya başlar ve ciddi kazalara neden olabilir.

3. Planyalama işlemi için uygun dengeli bir ahşap tezgah

hazırlayın. Dengesiz bir tezgah tehlike yaratacağından, tezgahı sıkı ve düz bir yere emniyetli şekilde yerleştirdiğinizden emin olun.

4. Anahtar kilidini sabitlemeyin ve bağlamayın. Ayrıca,

planya makinesi bu civara taşındığında anahtar tetiğinden parmağınızı çekin. Aksi takdirde, ana gövde anahtarı kazara kapatilabilir (ON) ve beklenmeye kazalara neden olabilir.

5. Anahtar paneline çok fazla güç uygulamay

ın veya kırmayın. Bu bir soruna yol açabilir.

6. Pil güç tüketiminden tasarruf etmek üzere kalan pil

gösterge lambası, kalan pil gösterge basıldığında yanar. 00BookP14DSLEU.indb11700BookP14DSLEU.indb117 2019/04/2215:12:072019/04/2215:12:07118 Türkçe

7. Planyalama işlemini bitirdikten sonra

Planyalama işlemini bitirdikten sonra planya makinesini bir elinizle kaldırdığınızda, planya makinesinin kesme bıçaklarının (taban) vücudunuza temas etmediğinden veya vücudunuza çok yaklaşmadığından emin olun. Bu uyarıya riayet edilmemesi ciddi yaralanmaya neden olabilir.

8. Planya konumu ayar vidası gevşetildikten sonra kılavuz

sola veya sağa hareket ettirilerek ayarlanabilir. Kılavuz aletin sağ veya sol tarafına takılabilir.

9. Planya makinesini yukarı bakan bıçaklarla (sabit tip

planya makinesi gibi) kullanmayın.

10. Bıçakları takarken veya çıkarırken elinizi yaralamamak

11. Bıçakları takmadan önce, bıçaklara yapışan herhangi bir

kıymığı veya birikintiyi silerek temizleyin.

12. Sürekli Çalışma Hakkında

Bu alette akü ömrünü uzatmak için koruyucu bir işlev bulunmaktadır. Sürekli çalışma veya deri kesme çalışmaları sırasında, akü aşırı ısınarak aletin otomatik olarak durmasına neden olabilir. Özellikle aşağıda listelenen akülerden biriyle, alet aşırı ısınmadan dolayı aniden arızalanmayı önlemek için, akü ısınmaya başlamadan önce çalışmayı durdurabilir. Bu meydana gelirse, çalışmayı durdurun, aküyü aletten çıkarın ve yeterince soğuyana kadar iyi havalandırılan, güneş ışığına maruz kalmayan bir yere bırakın. Akü soğuduğundan tekrar kullanılabilir. (Uygun aküler: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 ve eski aküler)

ağıda listelenen akülerden biriyle kullanılırsa, akü ömrünü uzatmak amacıyla hafi f çalışma için kullanılmalıdır. Çalışma örneği: Sığ derinlik rötuşu ve pah kırma çalışması (Uygun aküler: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 ve eski aküler)

14. Toz adaptörünü takmadan veya çıkarmadan önce

güç düğmesinin KAPALI olduğundan ve bataryanın çıkarıldığından daima emin olun.

15. Toz toplayıcının tam olarak takılı olduğundan emin olun.

Bu işlemin yapılmaması yaralanmayla sonuçlanabilir. Toz adaptörünü ve talaş kapağını takarken veya çıkarırken kilit dilini kırmamaya dikkat edin.

LITYUM-ION PILLE ILGILI UYARI

Çalışma ömrünü uzatmak için, lityum-iyon pilde çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde, motor durur.

Böyle bir durumda pili en kısa zamanda şarj edin.

2. Eğer araca fazla yüklenilmişse motor durabilir. Böyle

bir durumda aracın anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aracı tekrar kullanabilirsiniz.

3. Eğer akü aşırı iş koşulunda fazla ısınmışsa, akü gücü

kesilebilir. Bu durumda, aküyü kullanmayı keserek soğumas ını bekleyin. Soğuduktan sonra, kullanmaya devam edebilirsiniz. Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. UYARI Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzernde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fi ziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı kutuplarını ters bağlayarak kullanmayın.

5. Doğrudan elektrik prizlerine veya çakmak soketlerine

6. Bataryayı belirtilenler dışında herhangi bir amaç için

7. Eğer belirtilen şarj etme süresi geçmesine rağmen

batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı

kaplar gibi ortamlardaki yüksek sıcaklık veya bası nçlara maruz bırakmayın.

9. Sızıntı görülmesi veya kötü koku algılanması durumunda

derhal ateşten uzaklaştırın.

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

12. Bataryayı suya daldırmayın veya içinde herhangi

bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanı zı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır. İKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsanı

bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. UYARI Eğer lityum iyonlu bataryanın kutuplarına iletken bir yabancı madde girerse, kısa devre oluşarak yangın riskine yol açabilir. Lütfen, bataryayı saklarken aşağıdaki hususlara uyun. ○ Saklama muhafazasına elektriksel olarak iletken kesilmiş parçalar, çiviler, çelik tel, bakır tel veya başka teller koymayın. ○ Kısa devreyi engellemek için, bataryayı elektrikli alete takın veya havalandırma delikleri örtülünceye kadar batarya kapağına emniyetli şekilde bastırarak saklayın. 00BookP14DSLEU.indb11800BookP14DSLEU.indb118 2019/04/2215:12:072019/04/2215:12:07119 Türkçe

LİTYUM İYON BATARYANIN

TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun. UYARI Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun. ○ Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir. ○ Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir. ○ BSL36B18 elektrikli el aletine yüklü ise, güç çıkışı 100 Wh 'ı aşacaktır ve ünite nakliye sınıfl and ırması için Tehlikeli Madde olarak derecelendirilecektir.

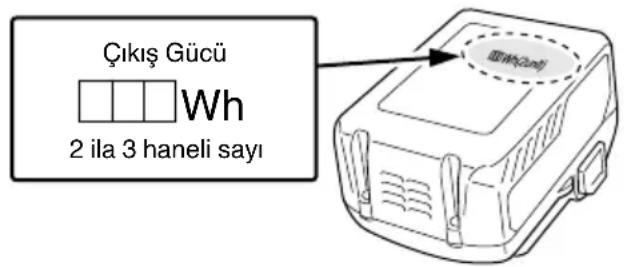

Çıkış Gücü 2 ila 3 haneli sayı PARÇA ADLARI (Şek. 21)

Talaş çıkartma deliği

Hava tabancası SEMBOLLER UYARI Aşağıda, bu makine için kullanılan semboller gösterilmiştir. Makineyi kullanmadan önce bu sembollerin ne anlama geldiğini bildiğinizden emin olun. P14DSL / P18DSL : Akülü Planya Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/ AB Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.

Dakika başına devir veya ileri-geri hareket sayısı Doğru akım AÇMA KAPAMA İkaz Pili çıkartın Batarya Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin Yanıyor : Batarya gücü yarıya düştü. Yanıyor : Batarya gücü yeterli.

Model P14DSL P18DSL Voltaj 14 V 18 V Kesme Genişliği 82 mm Maks. Kesme Derinliği 2,0 mm Yüksüzhız 16000 min

• Ağırlık: 01/2014 sayılı EPTA Prosedürüne göre 00BookP14DSLEU.indb11900BookP14DSLEU.indb119 2019/04/2215:12:072019/04/2215:12:07120 Türkçe STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 168’te listelenen aksesuarlar yer alır. Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR Çeşitli tahta kalasların ve satıhların planyalanması. BATARYANIN ÇIKARILMASI/ TAKILMASI

1. Bataryanın çıkarılması

Bataryayı çıkarmak için, aletin kolunu sıkıca tutun ve batarya mandalını itin. İKAZ Asla bataryayı kısa devre yapmayın.

2. Bataryanın takılması

Bataryayı kutup yönlerine dikkat ederek yerleştirin. (Bkz. Şek. 3) Tablo 1 Pilot lamba bildirimleri Pilot lamba (kırmızı) Şarj öncesinde Yanıp söner 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Şarj sırasında Yanar Sürekli yanar. Şarj tamamlandığında Yanıp söner 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Aşırı ısınma bekleme modu Yanıp söner 1 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Batarya aşırı ısınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır) Şarj yapılamıyor Titreşir 0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır) Batarya veya şarj cihazı arızalı ● Bataryanın sıcaklığı ve şarj süresi ile ilgili olarak. Sıcaklıklar ve şarj süresi, Tablo 2’de görüldüğü gibi olacaktır. Tablo 2 Şarj cihazı Batarya UC18YFSL Şarj gerilimi V 14,4 V – 18 V Ağırlık kg 0,5 Bataryaların şarj edilebileceği sıcaklık aralığı 0°C – 50°C Batarya kapasitesi için şarj süresi, yaklaşık (20°C’de) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah dak. dak. dak. dak. dak. dak. dak.

Batarya hücrelerinin sayısı 4 – 10 ŞARJ ETME Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fi şini prize takın.

Şarj cihazının elektrik fi şini bir prize takın, pilot lamba kırmızı renkte yanıp sönmeye başlayacaktır (1 saniye aralıklarla). İKAZ Eğer hasar görmüşse, elektrik kablosunu kullanmayın. Derhal tamir ettirin.

2. Bataryayı şarj cihazına takın.

Bataryayı Şekil 3’de görüldüğü gibi şarj cihazına sıkıca takın.

Bataryayı şarj makinesine taktı ğınızda şarj başlar ve pilot lamba sürekli kırmızı yanar. Batarya tamamen şarj olduğunda pilot lamba kırmızı renkte yanıp sönecektir. (1 saniye aralıklarla) (Bkz: Tablo 1) ● Pilot lamba göstergesi Pilot lamba bildirimleri, şarj cihazının veya şarj edilebilir bataryanın durumuna göre Tablo 1’de gösterilmiştir. 00BookP14DSLEU.indb12000BookP14DSLEU.indb120 2019/04/2215:12:072019/04/2215:12:07121 Türkçe NOT Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre farklılık gösterebilir. İKAZ Batarya şarj makinesi sürekli olarak kullanıldığında ısınarak arızalara sebebiyet verebilir. Şarj işlemi tamamlandıktan sonra, bir sonraki şarj işlemine başlamadan önce 15 dakika bekleyin.

4. Şarj cihazının elektrik fi şini prizden çıkarın.

5. Şarj cihazını sıkıca tutun ve bataryayı çekerek

çıkarın. NOT Şarj işleminden sonra bataryayı şarj cihazından çıkardı ğınızdan emin olun, ve ardından saklayın. İKAZ ○ Eğer batarya uzun bir süre doğrudan güneş ışığına maruz kalan bir yerde bırakılması veya kullanımdan henüz yeni çıkarılmış olması nedeniyle sıcakken şarj edilirse, şarj cihazının kılavuz lambası 1 saniye yanar, 0,5 saniye yanmaz (0,5 saniye için kapanır). Böyle bir durumda, öncelikle bataryanın soğumasını bekleyin, ardından şarj işlemini başlatın. ○ Pilot lamba titreyerek yandığında (0,2 saniyelik aralıklarla), şarj cihazının batarya konektöründe yabancı nesneler olup olmadı ğını kontrol edin ve varsa çıkarın. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün. ○ Dahili mikro bilgisayarın bataryanın şarj cihazından çıkarıldığını onaylaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için bataryayı yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir.

MONTAJ VE ÇALIŞTIRMA

Işlem Şekil Sayfa Bu üründeki kesim işinin türü ve boyutu 1 169 Batarya kapağını takma ve çıkarma 2 169 Bataryayı yerleştirme ve çıkarma 3 169 Batarya doluluk göstergesi 4 169 Bataryanın şarj edilmesi 5 169 Kesici derinliğinin ayarlanması 6 169 Kesme işleminin başlatılması ve bitirilmesi

Dayanağın kullanımı 8 169 Kurulum ve kılavuzun kullanılması 9 170 Karbür bıçağın sökülmesi (çift kenarli biçak tipi için)

Karbür bıçağın takılması (çift kenarli biçak tipi için)

Karbür bıçak yüksekliğinin ayarlanması (çift kenarli biçak tipi için)

Yeniden keskinleştirilebilen bıçağın sökülmesi

Yeniden keskinleştirilebilen b ıçağın montajı

Yeniden keskinleştirilebilen bıçağın yükseklik ayarı

Yeniden keskinleştirilebilen bıçağın keskinleştirilmesi

Toz adaptörünün takılması ve sökülmesi 17 172 Dirsek çalıştırma (İsteğe bağlı aksesuar) 18 172 Düğmeyle kumanda 19 173 Karbon fırçaların değiştirilmesi 20 173 Talaş çıkartma açıklığının düzgün temizlenmesi

Aksesuarların seçilmesi ― 174

Kaba kesim büyük kesme derinliklerinde ve talaşların makineden düzgün şekilde atılması için uygun bir hızda yapılmalıdır. Düzgün şekilde bitirilmiş bir yüzey sağlamak için, bitirme kesimi küçük kesme derinliklerinde ve düşük bir besleme hızında yapılmalıdır.

2. Bıçak bileme aralıkları

çak bileme aralıkları, kesilen ağacın türüne ve kesme derinliğine bağlıdır. Bununla birlikte, genellikle her 500 metre kesme işleminden sonra bileme işlemi yapılmalıdır.

Bir sulu yontma taşı kullanıyorsanız, bileme işlemleri sırasında aşınabileceğinden, önce yeterince suya daldırdıktan sonra kullanın; yontma taşının üst yüzeyini gereken sıklıkta düzeltin.

1. Bıçakların kontrol edilmesi

Körelmiş veya hasar görmüş bıçakların kullanılmaya devam edilmesi kesme verimini düşürür ve motorun aşırı yüklenmesine neden olabilir. Bıçakları gereken sıklıkta bileyin veya değiştirin.

İKAZ Özellikle yüksek hassasiyet elde etmek için ön taban, arka taban ve kesme derinliği kontrol düğmesi hassas şekilde işlenir. Eğer bu parçalar kaba şekilde kullanılır veya ağır mekanik darbeye maruz bırakılırsa, hassasiyetin ve kesme performansının düşmesine neden olabilir. Bu parçalar özel bir dikkatle kullanılmalıdır.

3. Montaj vidalarının incelenmesi

Tüm montaj vidalarını düzenli olarak inceleyin ve sağlam şekilde sı kılı olduğundan emin olun. Gevşeyen vidaları derhal sıkın. Gevşemiş vidalar ciddi tehlikelere yol açabilir.

4. Kömürlerin incelenmesi

Motorda sarf malzemesi olan kömürler kullanılır. Aşırı yıpranmış kömürler motorda soruna yol açabileceğinden kömürler yıprandığında veya “aşınma sınırına” yakın olduğunda kömürleri değiştirin. Ayrıca, kömürleri daima temiz tutun ve kömür tutucuların içinde serbestçe kayabildiklerinden emin olun. NOT Kömürü yenisiyle değiştirirken HiKOKI Kömür Kod No. 999017'ü kullandığınızdan emin olun.

5. Kömürlerin değiştirilmesi

Talaş kapağını çıkardıktan sonra, karbon fırçay ı önce fırça kapağını çıkararak ve ardından karbon fırça çıkıntısını düz başlı bir tornavida vb. ile iterek çıkarın. Karbon fırçayı takarken, yönü karbon fırça tırnağı fırça borusu dış temas kısmına uyacak şekilde seçin. Daha sonra parmağınızla içeri doğru itin. Son olarak, fırça kapağını takın. İKAZ Kömürün çivisini kömür tüpünün temas kısmına taktığınızdan emin olun. (Sağlanan iki çividen birini kullanabilirsiniz.) Bu işlemde hata yapılması kömür çivisinin deforme olmasına neden olarak motorda çok erken sorun çıkmasına neden olacağından dikkatli olunmalıdır. 00BookP14DSLEU.indb12100BookP14DSLEU.indb121 2019/04/2215:12:072019/04/2215:12:07122 Türkçe

6. Kayışın değiştirilmesi

Kayışın değiştirilmesi gerekiyorsa tehlikeli bir duruma meydan vermemek için bu işlem HiKOKI Yetkili Servis Merkezi tarafından yapılmalıdır.

7. Motorun incelenmesi

Motor biriminin sargıları, bu ağır iş aletinin "kalbidir". Sargının hasar görmediğinden ve/veya yağ ya da su ile ıslanmadığından emin olun.

8. Dış kısmı temizleme

Planya kirlenmişse, yumuşak bir kuru bezle veya sabunlu suyla hafi fçe nemlendirilmiş bir bezle silin. Plastiği eritebileceklerinden, klorlu çözücüler, benzin veya tiner kullanmayın.

Planyayı 40°C'den düşük sıcaklıkta ve çocukların erişemeyeceği bir yerde saklayın. NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryalar ı saklamadan önce tamamen şarj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağır iş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli not Daima belirlenmiş orijinal bataryalardan birini kullanın. Tarafımızca belirlenenler dışındaki bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifi ye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. GARANTİ HiKOKI Elektrikli El Aletlerine ülkelere özgü hukuki düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlış veya kötü kullanım, normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, Elektrikli El Aleti, sökülmemiş bir şekilde, bu kullanım kılavuzunun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI yetkili servis merkezine gönderilmelidir. NOT HiKOKI’nin süregelen araştırma ve geliştirme programına bağlı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan değişiklik yapılabilir. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerlerin EN62841 ve ISO 4871’e uygun olduğu tespit edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 98 dB (A) (P14DSL) 100 dB (A) (P18DSL) Ölçülmüş A-ağırlıklı ses basınç seviyesi: 87 dB (A) (P14DSL) 89 dB (A) (P18DSL) Belirsiz KpA: 3 dB (A) Kulak koruma cihazı takın. EN62841’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Yumuşak ağaç planyalama Vibrasyon emisyon değeri

Beyan edilen toplam titreşim değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir UYARI ○ Elektrikli aletin kullanımı sırasında vibrasyon emisyonu aletin kullanma şekline bağlı olarak belirtilen değerden farklılık gösterebilir. ○ Gerçek kullanım koşullarındaki risklerin değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate almak suretiyle) operatörü korumak için gerekli güvenlik önlemlerini belirlemek için. 00BookP14DSLEU.indb12200BookP14DSLEU.indb122 2019/04/2215:12:072019/04/2215:12:07123 Română

1 Model No. 2 Seri No. 3 Satın Alma Tarihi 4 Müşteri Adı ve Adresi 5 Bayi Adı ve Adresi (Lütfen bayi adını ve adresini kaşe olarak basın) 00BookP14DSLEU.indb17500BookP14DSLEU.indb175 2019/04/2215:12:112019/04/2215:12:11176

Tip ve özel tanım koduyla *1) tanımlı Akülü Planya’nın direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. *1) P18DSL C347218R C347220N C348871S
