Marka	HiKOKI
Model	P18DSLW2Z
Ürün Tipi	Kablosuz Planya
Güç Kaynağı	18 V Li-ion Batarya (dahil değil)
Kesme Genişliği	82 mm
Maksimum Kesme Derinliği	2,0 mm
Boştaki Hız	16 000 dak⁻¹
Ağırlık (BSL36B18 batarya ile)	3,7 kg
Uyumlu Bataryalar	BSL1830, BSL1850, BSL36B18 (Li-ion 18 V)
Uyumlu Şarj Cihazı	UC18YFSL
Ses Gücü Seviyesi (LWA)	100 dB(A)
Ses Basınç Seviyesi (LpA)	89 dB(A)
Titreşimler (yumuşak ağaç planyalama)	3,0 m/s² (belirsizlik K=1,5 m/s²)
Bıçak Türü	Karbür bıçak veya yeniden bileme bıçağı
Derinlik Ayarı	Dereceli çark ile
Talaş Atma	Yan ağızdan torba adaptörü ile
Paralel Kılavuz	Sola veya sağa monte edilebilir
Tutamak	Tetik anahtarlı ve kilitli ergonomik tutamak
Batarya Şarj Göstergesi	Evet, alet üzerinde
Bakım	Düzenli bıçak temizleme, değiştirilebilir karbon fırçalar, kayış servis merkezinde
Garanti	Üretici garantisi koşullara göre (kılavuza bakınız)

Sık sorulan sorular - P18DSLW2Z HiKOKI

HiKOKI P18DSLW2Z planya ile hangi bataryayı kullanmalıyım?

Yalnızca HiKOKI 18 V Li-ion bataryaları kullanın, örneğin BSL1830, BSL1850 veya BSL36B18 modelleri. Diğer bataryaların kullanımı güvenlik riski oluşturabilir.

Kesme derinliği nasıl ayarlanır?

Derinliği 0 ila 2 mm arasında ayarlamak için tutamağın önündeki ayar çarkını çevirin. Ayarı kontrol etmek için bir tahta parçası üzerinde deneme yapın.

Bıçak nasıl değiştirilir?

Bataryanın çıkarıldığından emin olun. Bıçak bloğunun sabitleme vidalarını sökün, eski bıçağı çıkarın ve dönüş yönüne (tambur üzerindeki ok) dikkat ederek yeni bıçağı takın. Vidaları eşit şekilde sıkın.

Planya kullanım sırasında neden duruyor?

Bu, boşalmış bir batarya, aletin aşırı ısınması veya aşırı yüklenmeden kaynaklanabilir. Bataryayı ve aleti soğumaya bırakın, ardından kesme derinliğini azaltın. Sorun devam ederse, bıçakları ve kayışı kontrol edin.

Toz torbası nasıl boşaltılır?

Mandallara basarak toz adaptörünü çıkarın. Torbayı bir çöp kutusuna boşaltın. Tıkanmaları önlemek için talaş atma ağzını düzenli olarak temizleyin.

Batarya şarj prosedürü nedir?

UC18YFSL şarj cihazını kullanın. Şarj cihazını takın, bataryayı yerleştirin. Şarj sırasında kırmızı ışık yanıp söner ve şarj tamamlandığında sabit kalır. Yalnızca 0°C ile 40°C arasında şarj edin.

Planya sabit bir düzeltme makinesi olarak kullanılabilir mi?

Hayır, HiKOKI P18DSLW2Z planya bıçağı yukarı bakacak şekilde (sabit konumda) kullanılmak üzere tasarlanmamıştır. Yalnızca elde tutularak sabitlenmiş parçaları planyalamak için kullanın.

Karbon fırçalar nasıl bakım yapılır?

Fırçaları her 50 saatlik kullanımda kontrol edin. 5 mm'den kısa olduklarında HiKOKI karbon fırçalarla (kod 999017) değiştirin. Kılavuzdaki prosedürü izleyin.

Hangi güvenlik ekipmanı giyilmelidir?

Her zaman koruyucu gözlük, toz maskesi ve işitme koruyucu kullanın. Sıkışabilecek bol giysiler veya takılar takmayın.

Bıçak iyi kesmiyorsa ne yapmalı?

Bıçağın kör veya hasarlı olup olmadığını kontrol edin. Yeniden bilenebilir bıçakları bir su taşı ile bileyin veya karbür bıçakları değiştirin. Ayrıca kesme derinliğinin malzemeye uygun olduğundan emin olun.

KULLANIM KILAVUZU P18DSLW2Z HiKOKI

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI

⚠️ UYARI

Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun.

Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte başvurmak üzere saklayın.

Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın.
Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir.
c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın.
Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi elektrik prizine uygun olmalıdır.
Fiş üzerinde herhangi bir değişiklik yapmayın.
Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın.
Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının.

Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın.

Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fişini prizden çıkarmak için kabloyu kullanmayın.

Kabloyu ısidan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun.

Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın.

Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın.

RCD kullanılması elektrik çarpma riskini azaltır.

3) Kişisel emniyet

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın.

Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fişini takmanız kazalara davetiye çıkarır.

d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın.

Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun.

Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.

f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarını zı ve elbisenizi hareketli parçalardan uzak tutun.

Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun.

Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.

h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin.

Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır.

b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın.

Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fisi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın.

Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin.

Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.

e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin.

Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır.

f) Aletleri keskin ve temiz tutun.

Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun.

Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin.

Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir.

b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın.

Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir.

c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, civilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun.

Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir.

d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıviya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora başvurun.

Aküden fişkıran su tahriş veya yanıklara neden olabilir.

e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın.

Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir.

f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın.

130 °C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin.

Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır.

b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın.

Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır.

ÖNLEM

Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun.

Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

AKÜLÜ PLANYA GÜVENLIK UYARILARI

1. Aleti yere koymadan önce kesicinin durmasını bekleyin.

Çıplak bir döner kesici yüzeye takılarak kontrol kaybına ve ciddi yaralanmaya neden olabilir.

1. İş parçasını sabit bir platforma sabitlemek ve desteklemek için kıskaçlar veya başka bir pratik yöntem kullanın.

İşparçasını elinizde veya vücudunuza dayalı bir şekilde tutmak, işparçasının dengesiz kalmasına ve kontrol kaybına neden olabilir.

1. Planya makinesini yukarı bakan biçaklarla (sabit tip planya makinesi gibi) kullanmayın.

2. Bataryayı her zaman 0°C – 40°C sıcaklık aralığında şarj edin.

0°C sıcaklığın altında yapılan şarj işlemleri, bataryanın aşırı şarj olmasına yol açarak tehlikeye neden olabilir. Batarya 40°C sıcaklığın üzerinde şarj edilmemelidir.

Şarj işlemi için en uygun sıcaklık 20°C - 25°C aralığındadır.

1. Şarj cihazını sürekli olarak kullanmayın.

Şarj işlemi tamamlandıktan sonra, başka bir şarj işlemine başlamadan önce şarj cihazını 15 dakika kadar dinlendirin.

1. Şarj edilebilir bataryanın bağlanacağı deliğe yabancı maddelerin girmesine izin vermeyin.

2. Şarj edilebilir bataryayı ve şarj cihazını asla sökmeyin.

3. Şarj edilebilir bataryayı asla kısa devre yapmayın.

Batarya kısa devre yapılırsa, çok yüksek elektrik akımı ve aşırı ısınma durumu oluşur; bunun sonucu olarak batarya yanabilir veya hasar görebilir.

1. Bataryayı ateşe atmayın. Batarya yanarsa patlayabilir.

2. Şarj cihazının havalandırma yuvalarına hiçbir cisim sokmayın.

Şarj cihazının havalandırma yuvalarına metal veya yanıcı cisimlerin sokulması, elektrik çarpmasına veya şarj cihazının hasar görmesine neden olabilir.

1. Bataryanın şarj edildikten sonraki ömrü kullanılmayacak kadar kısaldığında bataryayı aldığınız yere geri götürün.

Ömrü tükenen bataryaları imha etmeyin.

1. Tükenmiş bataryayı kullanmak, şarj cihazında hasara neden olur.

İLAVE GÜVENLİK UYARILARI

1. Ayar yapma ve çalışma ortamını kontrol etme Belirtilen uyarılara dikkat ederek, çalışma ortamının çalışmaya uygun olduğunu teyit edin.

2. Güç anahtarının kapalı (OFF) konumunda olduğundan emin olun.

Güç anahtari açık (ON) konumundayken pil gövdeye takılırsa elektrikli alet hemen çalışmaya başlar ve ciddi kazalara neden olabilir.

1. Planyalama işlemi için uygun dengeli bir ahşap tezgah hazırlayın. Dengesiz bir tezgah tehlike yaratacağından, tezgahı sıkı ve düz bir yere emniyetli şekilde yerleştirdiğinizden emin olun.

2. Anahtar kilidini sabitlemeyin ve bağlamayın. Ayrıca, planya makinesi bu civara taşındığında anahtar tetiğinden parmağınızı çekin. Aksi takdirde, ana gövde anahtarı kazara kapatilabilir (ON) ve beklenmeye kazalara neden olabilir.

3. Anahtar paneline çok fazla güç uygulamayın veya kırmayın. Bu bir soruna yol açabilir.

4. Pil güç tüketiminden tasarruf etmek üzere kalan pil gösterge lambası, kalan pil gösterge basıldığında yanar.

Türkçe

1. Planyalama işlemini bitirdikten sonra
   Planyalama – işlemini bitirdikten sonra planya makinesiniC bir elinizle kaldırdığınızda, planya makinesinin kesme bıçaklarının (taban) vücudunuza temas etmediğinden C veya vücudunuza çok yaklaşmadığından emin olun. Bu uyarıya riayet edilmemesi ciddi yaralanmaya neden C olabilir.
2. Planya konumu ayar vidası gevşetildikten sonra kılavuz sola veya sağa hareket ettirilerek ayarlanabilir. Kılavuz aletin sağ veya sol tarafına takılabilir.
3. Planya makinesini yukarı bakan bıçaklarla (sabit tip planya makinesi gibi) kullanmayın.
4. Bıçakları takarken veya çıkarırken elinizi yaralamamak için dikkatli olun.
5. Biçakları takmadan önce, biçaklara yapılan herhangi bir kıymiği veya birikintiyi silerek temizleyin.
6. Sürekli Çalışma Hakkında

Bu alette akü ömrünü uzatmak için koruyucu bir işlev bulunmaktadır.

Sürekli çalışma veya deri kesme çalışmaları sırasında, akü aşırı ısınarak aletin otomatik olarak durmasına neden olabilir.

Özellikle aşağıda listelenen akülerden biriyle, alet aşırı ısınmadan dolayı aniden arızalanmayı önlemek için, akü ısınmaya başlamadan önce çalışmayı durdurabilir.

Bu meydana gelirse, çalışmayı durdurun, aküyü aletten çıkarın ve yeterince soğuyana kadar iyi havalandırılan, güneş ışığına maruz kalmayan bir yere bırakın.

Akü soğuduğundan tekrar kullanılabilir.

(Uygun aküler: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 ve eski aküler)

1. Alet aşağıda listelenen akülerden biriyle kullanılırsa, akü ömrünü uzatmak amacıyla hafif çalışma için kullanılmalıdır.

Çalışma örneği: Sığ derinlik rötuşu ve pah kırma çalışması

(Uygun aküler: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 ve eski aküler)

1. Toz adaptörünü takmadan veya çıkarmadan önce güç düğmesinin KAPALI olduğundan ve bataryanın çıkarıldığından daima emin olun.

2. Toz toplayıcının tam olarak takılı olduğundan emin olun. Bu işlemin yapılmaması yaralanmayla sonuçlanabilir.

Toz adaptörünü ve talaş kapağını takarken veya çıkarırken kilit dilini kırmamaya dikkat edin.

LITYUM-ION PILLE ILGILI UYARI

Çalışma ömrünü uzatmak için, lityum-iyon pilde çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde, motor durur.

Böyle bir durumda pili en kısa zamanda şarj edin.

1. Eğer araca fazla yüklenilmişse motör durabilir. Böyle bir durumda aracın anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aracı tekrar kullanabilirsiniz.

2. Eğer akü aşırı iş koşulunda fazla ısınmışsa, akü gücü kesilebilir.

Bu durumda, aküyü kullanmayı keserek soğumasını bekleyin. Soğuduktan sonra, kullanmaya devam edebilirsiniz.

Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın.

UYARI

Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun. iO Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun.
   ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun.
   ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın.
   ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.
2. Bataryayı çivi benzeri keskin nesnelerle delmeyin; çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fiziksel darbeye maruz bırakmayın.
3. Açıkça hasarlı veya deforme olduğu görülen bataryayı kullanmayın.
4. Bataryayı kutuplarını ters bağlayarak kullanmayın.
5. Doğrudan elektrik prizlerine veya çakmak soketlerine bağlamayın.
6. Bataryayı belirtilenler dışında herhangi bir amaç için kullanmayın.
7. Eğer belirtilen şarj etme süresi geçmesine rağmen batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.
8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.
9. Sızıntı görülmesi veya kötü koku algılanması durumunda derhal ateşten uzaklaştırın.
10. Güçlü statik elektrik üretilen bir yerde kullanmayın.
11. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.
12. Bataryayı suya daldırmayın veya içinde herhangi bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır.

iKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa, gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun.

Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

1. Eğer sıvı cildinizle veya elbiselerinizle temas ederse, derhal temiz suyla yıkayın.

Sıvı, cilt tahrisine neden olabilir.

1. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku, deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin.

UYARI

Eğer lityum iyonlu bataryanın kutuplarına iletken bir yabancı madde girerse, kısa devre oluşarak yangın riskine yol açabilir. Lütfen, bataryayı saklarken aşağıdaki hususlara uyun.

Saklama muhafazasına elektriksel olarak iletken kesilmiş parçalar, civiler, çelik tel, bakır tel veya başka teller koymayın.
Kısa devreyi engellemek için, bataryayı elektrikli alete takın veya havalandırma delikleri örtülünçeye kadar batarya kapağına emniyetli şekilde bastırarak saklayın.

LİTYUM İYON BATARYANIN TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun.

UYARI

Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun.

○ Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir.
○ Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

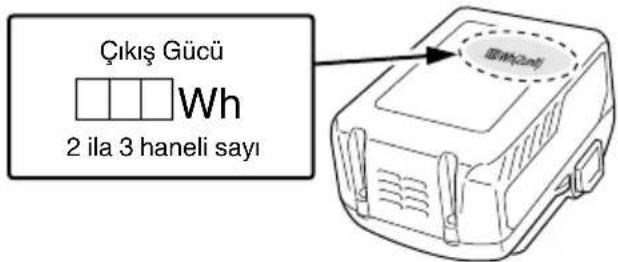

BSL36B18 elektrikli el aletine yüklü ise, güç çıkışı 100 Wh 'ı aşacaktır ve ünite nakliye sınıflandırması için Tehlikeli Madde olarak derecelendirilecektir.

Çıkış Gücü Wh 2 ila 3 haneli sayı

PARÇA ADLARI (Şek. 21)

a	Gövde havalandırması
b	Talaş çıkartma deliği
c	Hava tabancası

SEMBOLLER

UYARI

Aşağıda, bu makine için kullanılan semboller gösterilmiştir. Makineyi kullanmadan önce bu sembollerin ne anlama geldiğini bildiğinizden emin olun.

	P14DSL / P18DSL : Akülü Planya
	Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır.
	Sadece AB ülkeleri içinElektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifine ve bu Direktifin ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.
	Anma gerilimi
n_0	Yüksüz hız
	Dakika başına devir veya ileri-geri hareket sayısı
[IMAGE]	Doğru akım
	AÇMA
	KAPAMA
	İkaz
	Pili çıkartın

Batarya

	Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin
	Yanıyor :Batarya gücü yarıya düştü.
	Yanıyor :Batarya gücü yeterli.

TEKNİK ÖZELLİKLER

ELEKTRİKLI ALET

Model P14DSL P18DSL
Voltaj 14 V 18 V
Kesme Genişliği 82 mm
Maks. Kesme Derinliği 2,0 mm
Yüksüzhız 16000 min		-1
Şarj edilebilir batarya	2LSRK	BSL1430: Li-iyon 14,4 V(3,0 Ah 8 hücre)	BSL1830: Li-iyon 18 V(3,0 Ah 10 hücre)
	2LJRK	BSL1450: Li-iyon 14,4 V(5,0 Ah 8 hücre)	BSL1850: Li-iyon 18 V(5,0 Ah 10 hücre)
Ağırlık*		3,3 kg (BSL1460 takılıyken)	3,7 kg (BSL36B18 takılıyken)

* Ağırlık: 01/2014 sayılı EPTA Prosedürüne göre

STANDART AKSESUARLAR

Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 168'te listelenen aksesuarlar yer alır. Standart aksesuarlar haber vermeden değiştirilebilir.

UYGULAMALAR

Çeşitli tahta kalasların ve satıhların planyalanması.

BATARYANIN ÇIKARILMASI/TAKILMASI

1. Bataryanın çıkarılması

Bataryayı çıkarmak için, aletin kolunu sıkıca tutun ve batarya mandalını itin.

iKAZ

Asla bataryayı kısa devre yapmayın.

2. Bataryanın takılması

Bataryayı kutup yönlerine dikkat ederek yerleştirin. (Bkz. Şek. 3)

ŞARJ ETME

Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fişini prize takın.

Şarj cihazının elektrik fişini bir prize takın, pilot lamba kırmızı renkte yanıp sönmeye başlayacaktır (1 saniye aralıklarla).

iKAZ

Eğer hasar görmüşse, elektrik kablosunu kullanmayın. Derhal tamir ettirin.

2. Bataryayı şarj cihazına takın.

Bataryayı Şekil 3'de görüldüğü gibi şarj cihazına sıkıca takın.

3. Şarj etme

Bataryayı şarj makinesine taktığınızda şarj başlar ve pilot lamba sürekli kırmızı yanar.

Batarya tamamen şarj olduğunda pilot lamba kırmızı renkte yanıp sönecektir. (1 saniye aralıklarla) (Bkz: Tablo 1)

● Pilot lamba göstergesi

Pilot lamba bildirimleri, şarj cihazının veya şarj edilebilir bataryanın durumuna göre Tablo 1'de gösterilmiştir.

Tablo 1

Pilot lamba bildirimleri
Pilot lamba (kırmızı)	Şarj öncesinde	Yanıp söner	0,5 saniye yanar. 0,5 saniye yanmaz.(0,5 saniye kapalıdır)
	Şarj sırasında Yanar		Sürekli yanar.
	Şarj tamamlandığında	Yanıp söner	0,5 saniye yanar. 0,5 saniye yanmaz.(0,5 saniye kapalıdır)
	Aşırı isınma bekleme modu	Yanıp söner	1 saniye yanar. 0,5 saniye yanmaz.(0,5 saniye kapalıdır)	Batarya aşırı isınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır)
	Şarj yapılamıyor	Titreşir	0,1 saniye yanar. 0,1 saniye yanmaz.(0,1 saniye kapalıdır)	Batarya veya şarj cihazı arızalı

● Bataryanın sıcaklığı ve şarj süresi ile ilgili olarak.

Sıcaklıklar ve şarj süresi, Tablo 2'de görüldüğü gibi olacaktır.

Tablo 2

Batarya\Şarj cihazı		UC18YFSL
Şarj gerilimi V 14,4 V – 18 V
Ağırlık kg 0,5
Bataryaların şarj edilebileceği sıcaklık aralığı		0°C – 50°C
Batarya kapasitesi için şarj süresi, yaklaşık (20°C’de)
1,3 Ah	dak.	20
1,5 Ah	dak.	22
2,0 Ah	dak.	30
2,5 Ah	dak.	35
3,0 Ah	dak.	45
4,0 Ah	dak.	60
5,0 Ah	dak.	75
Batarya hücrelerinin sayısı4 – 10

NOT

Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre farklılık gösterebilir.

iKAZ

Batarya şarj makinesi sürekli olarak kullanıldığında ısınarak arızalara sebebiyet verebilir. Şarj işlemi tamamlandıktan sonra, bir sonraki şarj işlemine başlamadan önce 15 dakika bekleyin.

1. Şarj cihazının elektrik fişini prizden çıkarın.

2. Şarj cihazını sıkıca tutun ve bataryayı çekerek çıkarın.

NOT

Şarj işleminden sonra bataryayı şarj cihazından çıkardığınızdan emin olun, ve ardından saklayın.

İKAZ

Eğer batarya uzun bir süre doğrudan güneş ışığına maruz kalan bir yerde bırakılması veya kullanımdan henüz yeni çıkarılmış olması nedeniyle sıcakken şarj edilirse, şarj cihazının kılavuz lambası 1 saniye yanar, 0,5 saniye yanmaz (0,5 saniye için kapanır). Böyle bir durumda, öncelikle bataryanın soğumasını bekleyin, ardından şarj işlemini başlatın.
○ Pilot lamba titreyerek yandığında (0,2 saniyelik aralıklarla), şarj cihazının batarya konektöründe yabancı nesneler olup olmadığını kontrol edin ve varsa çıkarın. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün.
○ Dahili mikro bilgisayarın bataryanın şarj cihazından çıkarıldığı nı onaylaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için bataryayı yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa
Bu üründeki kesim işinin türü ve boyutu 1	169
Batarya kapağını takma ve çıkarma	2	169
Bataryayı yerleştirme ve çıkarma	3	169
Batarya doluluk göstergesi	4 169
Bataryanın şarj edilmesi	5 169
Kesici derinliğinin ayarlanması	6 169
Kesme işleminin başlatılması ve bitirilmesi	7 169
Dayanağın kullanımı	8	169
Kurulum ve kılavuzun kullanılması	9	170
Karbür bıçağın sökülmesi (çift kenarli biçak tipi için)	10	170
Karbür bıçağın takılması (çift kenarli biçak tipi için)	11	170
Karbür bıçak yüksekliğinin ayarlanması (çift kenarli biçak tipi için)	12	170
Yeniden keskinleştirilebilen bıçağın sökülmesi	13	171
Yeniden keskinleştirilebilen bıçağın montajı	14	171
Yeniden keskinleştirilebilen bıçağın yükseklik ayarı	15	171
Yeniden keskinleştirilebilen bıçağın keskinleştirilmesi	16	172

Toz adaptörünün takılması ve sökülmesi	17	172
Dirsek çalıştırma (İsteğe bağlı aksesuar)	18	172
Düğmeyle kumanda	19	173
Karbon fırçaların değiştirilmesi	20	173
Talaş çıkartma açıklığının düzgün temizlenmesi	21	173
Aksesuarların seçilmesi	—	174

1. Yüzey kesme

Kaba kesim büyük kesme derinliklerinde ve talaşların makineden düzgün şekilde atılması için uygun bir hızda yapılmalıdır. Düzgün şekilde bitirilmiş bir yüzey sağlamak için, bitirme kesimi küçük kesme derinliklerinde ve düşük bir besleme hızında yapılmalıdır.

2. Biçak bileme aralıkları

Bıçak bileme aralıkları, kesilen ağacın türüne ve kesme derinliğine bağlıdır. Bununla birlikte, genellikle her 500 metre kesme işleminden sonra bileme işlemi yapılmalıdır.

3. Yontma Taşı

Bir sulu yontma taşı kullanıyorsanız, bileme işlemleri sırasında aşınabileceğinden, önce yeterince suya daldırdıktan sonra kullanın; yontma taşının üst yüzeyini gereken sıklıkta düzeltin.

BAKIM VE İNCELEME

1. Biçakların kontrol edilmesi

Körelmiş veya hasar görmüş bıçakların kullanılmaya devam edilmesi kesme verimini düşürür ve motorun aşırı yüklenmesine neden olabilir. Bıçakları gereken sıklıkta bileyin veya değiştirin.

2. Kullanım

iKAZ

Özellikle yüksek hassasiyet elde etmek için ön taban, arka taban ve kesme derinliği kontrol düğmesi hassas şekilde işlenir. Eğer bu parçalar kaba şekilde kullanılır veya ağır mekanik darbeye maruz bırakılırsa, hassasiyetin ve kesme performansının düşmesine neden olabilir. Bu parçalar özel bir dikkatle kullanılmalıdır.

3. Montaj vidalarının incelenmesi

Tüm montaj vidalarını düzenli olarak inceleyin ve sağlam şekilde sıkılı olduğundan emin olun. Gevşeyen vidaları derhal sıkın. Gevşemiş vidalar ciddi tehlikelere yol açabilir.

4. Kömürlerin incelenmesi

Motorda sarf malzemesi olan kömürler kullanılır. Aşırı yıpranmış kömürler motorda soruna yol açabileceğinden kömürler yıprandığında veya “aşınma sınırına” yakın olduğunda kömürleri değiştirin. Ayrıca, kömürleri daima temiz tutun ve kömür tutucuların içinde serbestçe kayabildiklerinden emin olun.

NOT

Kömürü yenisiyle değiştirirken HiKOKI Kömür Kod No. 999017'ü kullandığınızdan emin olun.

5. Kömürlerin değiştirilmesi

Talaş kapağını çıkardıktan sonra, karbon fırçayı önce fırça kapağını çıkararak ve ardından karbon fırça çıkıntısını düz başlı bir tornavida vb. ile iterek çıkarın. Karbon fırçayı takarken, yönü karbon fırça tırnağı fırça borusu dış temas kısmına uyacak şekilde seçin. Daha sonra parmağınızla içeri doğru itin. Son olarak, fırça kapağını takın.

iKAZ

Kömürün çivisini kömür tüpünün temas kısmına taktığınızdan emin olun.

(Sağlanan iki çividen birini kullanabilirsiniz.)

Bu işlemde hata yapılması kömür çivisinin deforme olmasına neden olarak motorda çok erken sorun çıkmasına neden olacağından dikkatli olunmalıdır.

6. Kayışın değiştirilmesi

Kayışın değiştirilmesi gerekiyorsa tehlikeli bir duruma meydan vermemek için bu işlem HiKOKI Yetkili Servis Merkezi tarafından yapılmalıdır.

7. Motorun incelenmesi

Motor biriminin sargıları, bu ağır iş aletinin "kalbidir". Sargının hasar görmediğinden ve/veya yağ ya da su ile ıslanmadığından emin olun.

8. Diş kısmı temizleme

Planya kirlenmişse, yumuşak bir kuru bezle veya sabunlu suyla hafifçe nemlendirilmiş bir bezle silin. Plastiği eritebileceklerinden, klorlu çözücüler, benzin veya tiner kullanmayın.

9. Saklama

Planyayı 40°C'den düşük sıcaklıkta ve çocukların erişemeyeceği bir yerde saklayın.

NOT

Lityum-iyon Bataryaları Saklama.

Lityum-iyon bataryalsaklamadan önce tamamen şarj olduklarıından emin olun.

Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir.

Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir.

Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir.

iKAZ

Ağır iş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli not

Daima belirlenmiş orijinal bataryalardan birini kullanın.

Tarafımızca belirlenenler dışındaki bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifiye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz.

GARANTI

HiKOKI Elektrikli El Aletlerine ülkelere özgü hukuki düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlış veya kötü kullanım, normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, Elektrikli El Aleti, sökülmemiş bir şekilde, bu kullanım kılavuzunun sonunda bulunan GÄRANTİ BELGESİYLE birlikte bir HiKOKI yetkili servis merkezine gönderilmelidir.

NOT

HiKOKI'nin süregelen araştırma ve geliştirme programına bağlı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan değişiklik yapılabilir.

Havadan yayılan gürültü ve titreşimle ilgili bilgiler

Ölçülen değerlerin EN62841 ve ISO 4871'e uygun olduğu tespit edilmiştir.

Ölçülmüş A-ağırlıklı ses gücü seviyesi:

98 dB (A) (P14DSL)

100 dB (A) (P18DSL)

Ölçülmüş A-ağırlıklı ses basınç seviyesi:

87 dB (A) (P14DSL)

89 dB (A) (P18DSL)

Belirsiz KpA: 3 dB (A)

Kulak koruma cihazı takın.

EN62841'e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).

Yumuşak ağaç planyalama

Vibrasyon emisyon değeri a_h=2,6 m/s^2 (P14DSL)

3,0 m/s² (P18DSL)

Belirsizlik K = 1,5 m/s²

Beyan edilen toplam titreşim değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir.

Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir

UYARI

- Elektrikli aletin kullanımı sırasında vibrasyon emisyonu aletin kullanma şekline bağlı olarak belirtilen değerden farklılık gösterebilir.

○ Gerçek kullanım koşullarındaki risklerin değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate almak suretiyle) operatörü korumak için gerekli güvenlik önlemlerini belirlemek için.

AVERTISMENTE GENERALE PRIVIND SIGURANTA SCULELOR ELECTRICE

AVERTISMENT
