P18DSLW2Z - Høvl HiKOKI - Gratis brugsanvisning og manual

Mærke	HiKOKI
Model	P18DSLW2Z
Produkttype	Trådløs høvl
Strømforsyning	Li-ion 18 V batteri (medfølger ikke)
Skærebredde	82 mm
Maksimal skæredybde	2,0 mm
Tomgangshastighed	16.000 min⁻¹
Vægt (med batteri BSL36B18)	3,7 kg
Kompatible batterier	BSL1830, BSL1850, BSL36B18 (Li-ion 18 V)
Kompatibel oplader	UC18YFSL
Lydeffektniveau (LWA)	100 dB(A)
Lydtrykniveau (LpA)	89 dB(A)
Vibrationer (høvling af nåletræ)	3,0 m/s² (usikkerhed K=1,5 m/s²)
Klingetype	Carbidklinge eller slibbar klinge
Dybderegulering	Via kalibreret hjul
Spånudkast	Via sideåbning med adapter til sæk
Parallelanslag	Kan monteres til venstre eller højre
Håndtag	Ergonomisk med aftrækker og låsning
Batteriniveauindikator	Ja, på værktøjet
Vedligeholdelse	Regelmæssig rengøring af klinger, udskiftelige kullbørster, rem hos servicecenter
Garanti	Producentgaranti i henhold til betingelser (se brugsanvisning)

Ofte stillede spørgsmål - P18DSLW2Z HiKOKI

Hvilket batteri skal bruges med HiKOKI P18DSLW2Z høvlen?

Brug udelukkende HiKOKI 18 V Li-ion batterier, såsom modellerne BSL1830, BSL1850 eller BSL36B18. Brug af andre batterier kan udgøre en sikkerhedsrisiko.

Hvordan justeres skæredybden?

Drej justeringshjulet foran håndtaget for at justere dybden fra 0 til 2 mm. Foretag en test på et stykke affaldstræ for at kontrollere indstillingen.

Hvordan skifter man en klinge?

Sørg for, at batteriet er taget ud. Skru skruerne til klingeblokken løs, fjern den gamle klinge, og monter den nye i overensstemmelse med rotationsretningen (pil på tromlen). Spænd skruerne jævnt.

Hvorfor stopper høvlen under brug?

Det kan skyldes et afladet batteri, overophedning af værktøjet eller overbelastning. Lad batteri og værktøj køle af, og reducer derefter skæredybden. Hvis problemet fortsætter, skal du kontrollere klinger og rem.

Hvordan tømmes støvsækken?

Fjern støvadapteren ved at trykke på låsene. Tøm sækken i en skraldespand. Rengør regelmæssigt spånudkaståbningen for at undgå tilstopning.

Hvad er proceduren for opladning af batteriet?

Brug opladeren UC18YFSL. Tilslut opladeren, sæt batteriet i. Den røde lampe blinker under opladning og lyser konstant, når den er færdig. Oplad kun mellem 0°C og 40°C.

Kan høvlen bruges som en stationær afretningshøvl?

Nej, HiKOKI P18DSLW2Z høvlen er ikke designet til at blive brugt med klingen opad (stationært). Brug den kun i hånden til at høvle fastspændte emner.

Hvordan vedligeholdes kullbørsterne?

Kontrollér kullbørsterne hver 50. driftstime. Udskift dem med HiKOKI kullbørster (kode 999017), når de er slidt til under 5 mm. Følg proceduren i brugsanvisningen.

Hvilket sikkerhedsudstyr skal bæres?

Bær altid beskyttelsesbriller, støvmaske og høreværn. Bær ikke løstsiddende tøj eller smykker, der kan blive fanget.

Hvad gør man, hvis klingen ikke skærer ordentligt?

Kontrollér, om klingen er sløv eller beskadiget. Slib slibbare klinger med en våd slibesten, eller udskift carbidklinger. Sørg også for, at skæredybden er passende til materialet.

BRUGSANVISNING P18DSLW2Z HiKOKI

Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes.

Gem alle advarsler og instruktioner, så du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.
Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv.
Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj.
Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe.

Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.

c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.

Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj.

Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin.

Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.

Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det.

Hvis du har fi ngeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.

d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes.

En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

e) Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.

Derved kan du bedre styre det elektriske værktøj i uventede situationer.

f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele.

Løst tøj, løse smykker eller langt här kan komme i klemme i de bevægelige dele.

g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.

h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj.

En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave.

Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring.

Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj.

Elektrisk værktøj er farligt i hænderne på uerfarne brugere.

e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.

Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj.

f) Sørg for, at skæreværktøj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres.

Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.

h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt.

Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten.

En oplader, der passer til en type batteripakke, kan give risiko for brand, när den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.

c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden.

Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand.

d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp.

Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger.

e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret.

Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst.

f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur.

Udsættelse for åben ild eller temperaturer på over 130 °C kan medføre eksplosion.

g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne.

Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

6) Service

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.

b) Udfør aldrig service på beskadigede batteripakker.

Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

FORHOLDSREGEL

Hold børn og fysisk svagelige personer på afstand.

Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer.

SIKKERHEDSADVARSLER FOR AKKU H∅VL

1. Vent at skæret standser før værktøjet stilles ned igen.

En åbent roterende skær kan koble ind på overfladen og medføre tab af kontrol og alvorlige skader.

1. Anvend skruetvinger eller en anden praktisk metode til at fastgøre og understøtte arbejdsemnet til en stabil platform.

Hvis du holder arbejdsemnet i hånden eller ind mod kroppen, bliver det ustabilt og kan føre til, at du mister kontrollen over det.

1. Anvend ikke høvlen med bladene vendende opad (som en høvl af stationær høvel).

2. Oplad altid batteriet ved en temperatur på mellem 0–40°C.

Opladning ved en temperatur på under 0°C vil resultere i overopladning, hviket er forbundet med fare. Batteriet kan ikke oplades ved en temperatur på over 40°C.

Den mest passende temperatur for opladning er 20°C - 25°C.

1. Brug ikke opladeapparatet kontinuerligt.

Når en opladning er til ende, bør man lade opladeapparatet hvile 15 min, før næste batteriopladning.

1. Undgå at fremmedlegemer trænger ind i hullet til tilslutning af batteriet.

2. Skil aldrig batteriet eller opladeapparatet ad.

3. Kortslut aldrig det genopladelige batteri.

Kortslutning af batteriet vil förårsage en stor elektrisk strømning og overophedning, hvilket igen vil føre til at batteriet beskadiges eller brænder sammen.

1. Skil Dem ikke af med batteriet ved at brænde det, da det herved kan eksplodere.

2. Stik ikke genstande ind i opladeapparatets ventilationsåbninger.

Hvis metalgenstande eller brændbare stoffer kommer ind i ventilationsåbningerne, kan det give elektriske stød og ødelægge opladeapparatet.

1. Når batteriet er udslidt, bring det tilbage til forhandleren, hvor De har købt maskinen; smid det ikke væk.

2. Brug af et udslidt batteri vil forårsage beskadigelse at opladeapparatet.

EKSTRA SIKKERHEDSADVARSLER

1. Opsætning og kontrol af arbejdsmiljøet Kontroller om arbejdsmiljøet er egnet ved at følge forholdsreglerne.

2. Sikr dig, at afbryderen er i OFF-positionen. Hvis stikket sættes ind i maskinen, mens afbryderen er i ON-positionen, begynder maskinen øjeblikkeligt at arbejde, hvilket let vil kunne føre til alvorlige ulykker.

3. Anvend et stabilt træarbejdsbord, der passer for høvlearbejde. Da det er farligt at arbejde med et ustabilt arbejdsbord, skal dette stå sikkert på solidt, jævnt underlag.

4. Fastgør ikke afbryderlåsen. Hold desuden din finger væk fra afbryderkontakten, når du bærer rundt på høvlen. Ellers kan maskinens afbryder utilsigtet blive skiftet til ON, hvilket kan resultere i uventede ulykker.

Dansk

1. Undgå at udsætte kontaktpanelet for stød eller brud. Det kan føre til problemer.

2. For at spare på batteriforbruget, lyser indikatorlampen for resterende batteri kun, när der trykkes på indikatorkontakten for resterende batteri.

3. Forsigtighedsregel efter afsluttet arbejdsgang

Når høvlen efter endt arbejdsgang holdes med en hånd alene, skal man sikre sig, at høvljernene (høvlens base) ikke kommer i nærheden af eller berører en selv, da der herved meget let kan ske alvorlige uheld.

1. Afretningspositionen kan reguleres ved at flytte anslaget til venstre eller højre, efter du har løsnet dets indstillingsskrue. Anslaget kan monteres på både den højre og venstre side af værktøjet.

2. Anvend ikke høvlen med bladene vendende opad (som en høvl af stationær høvel).

3. Undgå at komme til at skade din hånd, när du monterer eller afmonterer klinger.

4. Før knivene monteres, skal du tørre eventuelle spåner eller andre rester, der klæber til knivene, af.

5. Om kontinuerlig anvendelse

Denne maskine er udstyret med en beskyttelsesfunktion for at forlænge batteriets levetid.

Batteriet kan blive overophedet under kontinuerlig anvendelse eller anvendelse til dybe savninger, hvilket muligvis kan få den til at stoppe automatisk.

Især ved brug af et af batterierne på listen nedenfor kan maskinen muligvis stoppe med at fungere, inden batteriet begynder at blive varmt, for at forhindre hurtig funktionsfejl pga. overophedning.

Hvis dette sker, skal du stoppe anvendelsen, fjerne batteriet fra maskinen og placere det på et sted med god udluftning indtil det er kølet tilstrækkeligt af.

Batteriet kan anvendes igen, så snart det er kølet af.

(Omfattede batterier: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 og gamle batterier)

1. Korrekt batterianvendelse

Når maskinen anvendes med et af batterierne på listen nedenfor, bør den anvendes til let arbejde for at forlænge batteriets levetid.

Arbejdseksempel: Afsluttende arbejde og rejfningsarbejde med lille dybde.

(Omfattede batterier: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 og gamle batterier)

1. Sørg altid for, at strømafbyderen er slået FRA, og at batteriet er trukket ud, før du monterer eller afmonterer støvadapteren.

2. Sørg for at støvsamleren er helt monteret. Hvis du ikke gør det, kan de forårsage skader.

Pas på du ikke brækker krogen, når du monterer eller afmonterer støvadapteren og spånafskærmningen.

BEMÆRK F∅LGENDE VED BRUG AF LITHIUM-ION BATTERIET

For at forlænge levetiden er lithium-ion batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømoutputtet. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, kan det være at motoren stopper, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig med strøm på batteriet.

Hvis dette skulle ske, skal du straks lade batteriet op.

1. Hvis værktøjet er overbelastet, kan det være at motoren stopper. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

2. Hvis batteriet overophedes pga. overbelastning, vil batteriet muligvis stoppe med at levere strøm.

I det tilfælde, stop anvendelsen af batteriet og lad det køle af. Efter at du har gjort det, kan du anvende batteriet igen.

Vær desuden opmærksom på følgende advarsler og forholdsregler.

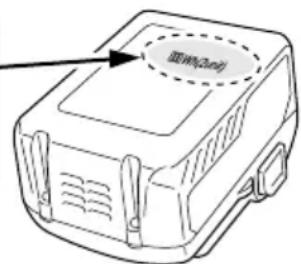

ADVARSEL

For at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for på forhånd at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for at spåner og støv ikke samler sig på batteriet.

O Under arbejdet skal du sørge for at spåner og støv ikke lægger sig på batteriet.

○ Sørg for at spåner og støv, der lægger sig el-værktøjet under arbejdet, ikke samler sig på batteriet.

O Undlad at opbevare et batteri, der ikke anvendes, på et sted hvor det udsættes for spåner og støv.

○ Inden du lægger et batteri væk, skal du fjerne eventuelle spåner og støv, der sidder på det, og undlade at opbevare det sammen med metaldele (skruer, søm etc.).

1. Undiad at punktere batteriet med et skarpt objekt som fx en nål, slå på det med en hammer, træde på det, kaste eller udsætte batteriet for voldsomme stød.

2. Undlad at anvende et tilsyneladende beskadiget eller deformeret batteri.

3. Undlad at anvende batteriet i omvendt polaritet.

4. Undlad at tilslutte direkte til en elektrisk stikkontakt eller en cigartænder i en bil.

5. Undlad at anvende batteriet til andre formål end dem der er angivet.

6. Hvis batteriet ikke oplades helt, selv efter den angivne opladetid er passeret, skal du øjeblikkelig stoppe yderligere opladning.

7. Undlad at anbringe eller udsætte batteriet for høje temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

8. Hold det øjeblikkelig væk fra åben ild hvis der opdages en lækage eller ildelugtende lugt.

9. Undlad at anvende det på et sted hvor der udvikles kraftig statisk elektricitet.

10. Hvis der opstår batterilækage, ildelugtende lugt, udvikles varme, batteriet er misfarvet eller deformeret eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkelig fjerne det fra udstyret eller batteriopladeren og stoppe med at bruge det.

11. Nedsænk ikke batteriet i væsker, og lad ikke væsker trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås.

FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, mens skal vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge.

Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

1. Hvis du får væske på huden eller tojet, skal du øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen.

Det er muligt, at det kan give hudirritation.

1. Hvis du opdager rust, ildelugtende lugt, misfarvning, deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler.

ADVARSEL

Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalerne på lithium-ion batteriet, er der risiko for kortslutning og brand. Vær opmærksom på følgende, når du opbevarer batteriet.

Læg ikke elektrisk ledende afskårne dele, søm, ståltråd, kobbertråd eller anden tråd i opbevaringskassen.
- Du skal enten montere batteriet på el-værktøjet, eller opbevare det med batteridækslet trykket helt ind, sådan at ventilationsåbningerne er tildækkede for at forhindre kortslutning.

VEDR∅RENDE TRANSPORT AF LITHIUM-ION-BATTERI

Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler.

ADVARSEL

Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informér fi rmaet om batteriets udgangseffekt, og følg transportfirmaets instruktioner, når du arrangerer transport.

○ Lithium-ion-batterier, der overstiger en udgangseff ekt på 100 Wh, betragtes som værende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsesprocedurer.
○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.
○ Hvis BSL36B18 installeres i det elektriske værktøj, overstiger udgangseff ekten 100 Wh, og enheden betragtes som værende i fragtklassificeringen farligt gods.

Udgangseff ekt Wh Nummer med 2 til 3 cifre

面(10,20)

BETEGNELSER FOR DELE (Fig. 21)

a	Udluftning af huset
b	Hul til udskubning af spåner
c	Trykluftpistol

SYMBOLER

ADVARSEL

Følgende viser symboler anvendt til maskinen. Sørg for, at du forstår betydningen af dem før anvendelse.

	P14DSL / P18DSL : Akku høvl
	Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader.
	Kun til EU-landeBortskaf ikke elektrisk værktøj sammen med husholdningsaff ald!I overensstemmelse med det Europæiske Direktiv 2012/19/EU om kasseret elektrisk og elektronisk værktøj og dets implementering i henhold til national lovgivning skal elektrisk værktøj, der har nået slutningen af sin levetid indsamles separat og leveres tilbage til et miljøvenligt genbrugsanlæg.
V	Nominel spænding
n_0	Hastighed uden belastning
min-1	Omdrejning eller frem- og tilbagegående bevægelse pr. minut
	Jævnstrøm
	Slå strømmen TIL
	Slå strømmen FRA
	Forsigtig
	Kobl batteriet fra

Batteri

	Batteriet er næsten tomt. Genoplad batteriet snarest muligt
	Lyser:Batteriet har halvdelen af sin eff ekt tilbage.
	Lyser:Batteriets resterende eff ekt er tilstrækkelig.

SPECIFIKATIONER

MASKINE

Model P14DSL P18DSL
Spænding 14 V 18 V
Skærebredde		82 mm
Max. skæredybde		2.0 mm
Omdrejningshastighed		16000 min ^-1
Genopladeligt batteri	2LSRK	BSL1430: Li-ion 14,4 V (3,0 Ah 8 celler)	BSL1830: Li-ion 18 V (3,0 Ah 10 celler)
	2LJRK	BSL1450: Li-ion 14,4 V (5,0 Ah 8 celler)	BSL1850: Li-ion 18 V (5,0 Ah 10 celler)
Vægt*		3,3 kg (Med BSL1460 monteret)	3,7 kg (Med BSL36B18 monteret)

* Vægt: I overensstemmelse med EPTA-procedure 01/2014

Dansk

STANDARDTILBEH∅R

Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 168.

Der forbeholdes ret til ændringer i standardtilbehør uden varsel.

ANVENDELSESOMRÅDE

Høvling i forskellige typer træplanker og -paneler.

UDTAGELSE/ILÆGNING AF BATTERI

1. Udtagning af batteriet

Hold godt fast om håndtaget, tryk smæklåsene for batteriet ind og tag batteriet ud.

FORSIGTIG

Batteriet må under ingen omstændigheder kortsluttes.

2. Ilægning af batteri

Vær under ilægning af batteriet omhyggelig med at polerne vendes rigtigt. (Se Fig. 3)

OPLADNING

Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker kontrollampen rødt (ét blink i sekundet).

FORSIGTIG

Anvend ikke den elektriske ledning, hvis den er beskadiget. Få den straks repareret.

2. Sæt batteriet i opladeren.

Sæt batteriet ordentligt i opladeren som vist i Fig. 3.

3. Opladning

Når et batteri sættes i opladeren, begynder opladningen, og kontrollampen lyser konstant rødt.

Når batteriet er fuldt opladet, blinker kontrollampen rødt. (ét blink i sekundet) (Se Tabel 1)

Kontrollampens indikationer er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand.

Tabel 1

Kontrollampens indikationer
Kontrollampe (rød)	Før opladning Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Under opladning Lyser	Lyser vedvarende
	Opladning fuldført Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Standby på grund af overophedning	Blinker	Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder, når batteriet er kølet af)
	Opladning er umulig	Blinker hurtigt	Funktionsfejl i batteri eller oplader

- Vedrørende batteriets temperaturer og opladningstid.

Temperaturene og opladningstiden bliver som vist i Tabel 2

Tabel 2

Batteri\Oplader		UC18YFSL
Opladningsspænding V 14,4 V – 18 V
Vægt kg 0,5
Temperaturer, hvor batteriet kan genoplades 0°C – 50°C
Opladningstid for batterikapacitet, ca.(ved 20°C)
1,3 Ah	min.	20
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Antal battericeller		4 – 10

BEMÆRK

Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding.

FORSIGTIG

Når batteriopladeren har været anvendt kontinuerligt, opvarmes den, hvorved årsagen til fejl opstår. Når opladningen er fuldført, skal du vente 15 minutter inden næste opladning.

4. Tag opladerens netkabel ud af kontakten.

5. Hold godt fat om opladeren, og træk batteriet ud.

BEMÆRK

Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter.

FORSIGTIG

Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, lyser opladerens kontrollampe i 1 sekund, hvorefter det ikke lyser i 0,5 sekunder (slukkes i 0,5 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes.

Når kontrollampen blinker hurtigt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet.

○ Idet det tager den indbyggede mikrocomputer omtrent 3 sekunder at bekræfte, at det batteri, der oplades med opladeren, er taget ud, skal du vente mindst 3 sekunder, før du sætter det i igen og fortsætter opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at batteriet kan oplades ordentligt.

Handling Figur Side
Type af skærearbejde og størrelse for dette produkt	1 169
Indsættelse og fjernelse af batteridækslet	2 169
Isætning og fjernelse af batteriet 3 169
Indikator for resterende batteri 4 169
Sådan oplader du batteriet 5 169
Indstilling af skæredybden	6 169
Arbejdsgang ved høvling	7 169
Sådan anvender du standeren	8 169
Sådan foretages installation, og sådan anvendes brugervejledningen	9 170
Afmontering af hårdmetalblad (gælder type med dobbeltægget blad)	10 170
Montering af hårdmetalbladet (gælder type med dobbeltægget blad)	11 170
Indstilling af hårdmetalbladets højde (gælder type med dobbeltægget blad)	12 170
Afmontering af kniven, der skal slibes op	13 171
Montering af kniven, der skal slibes op.	14 171
Højdejustering af kniven, der skal slibes op.	15 171
Slibning af kniven, der skal slibes op.	16 172
Montering og fjernelse af støvadapteren	17 172
Albuestøtte (ekstraudstyr) 18 172

Betjening af kontakt	19 173
Udskiftning af kulbørster	20 173
Korrekt rengøring af åbningen til udskubning af spåner	21 173
Valg af tilbehør	— 174

1. Overfl adeskæring

Den første grovhøvling bør foretages med stor skæredybde og ved en passende hastighed, således at spånerne falder let fra høvlen. For at sikre en glat overflade, skal den afsluttende høvling udføres ved lille skæredybde og lav hastighed.

2. Bladskærpningsintervaller

Bladskærpningsintervallerne afhænger af, hvilken type træ, der skæres, og skæredybden. Dog bør skærpning normalt udføres efter hver 500 meters skæring.

3. Oprettersten

Hvis der anvendes en vandoprettersten, skal den dybbes i tilstrækkeligt vand, eftersom denne type oprettersten kan slides hurtigt. Udflad opretterstenens øverste flade så ofte som nødvendigt.

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af høvljernene

Fortsat brug af sløve eller beskadigede høvljern vil resultere i mindre effektiv høvling og kan forårsage overbelastning af effektiv høvling og kan forårsage overbelastning af motoren. Skærp eller udskift jernene så ofte som det er nødvendigt.

2. Behandling

FORSIGTIG

Fronten og den bageste del af basen samt justeringsknappen er fremstillede for opnåelse af speciel høj præcision. Hvis disse dele behandles uforsigtigt eller udsættes for hårdt slag, kan dette medføre forringet præcision og nedsat skæreevne. Disse dele må derfor behandles med særlig omhu.

3. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer og sørg for, at de er ordentligt strammet. Er nogen af skruerne løse, bør de strammes øjeblikkeligt. Forsømmelse i så henseende kan medføre alvorlig risiko.

4. Eftersyn af kulbørsterne

Maskinen anvender kulbørster, som er skiddele. Da en udslidt kulbørste kan forårsage maskinskade, udskift kulbørsterne når de er slidt ned til slidgrænsen. Hold desuden altid kulbørsterne rene og sørg for, at de glider frit i kulholderne.

BEMÆRK

Når der kulbørsten skiftes ud med en ny, skal HiKOKI Carbon Brush kodenummer 999017 altid anvendes.

5. Udskiftning af kulbørster

Efter fjernelse af spåndækslet skal du tage kulstofbørsten ud ved først at fjerne børstehætten og derefter gribe fat i kulstofbørstens fremspring ved hjælp af en kærvskruetrækker el.lign.

Ved montering af kulbørsten, skal man vælge retningen, således at kulbørstens søm er ud for kontaktdelen udenfor børsterøret. Tryk det derefter ind med en finger. Sæt til sidst børstehætten på.

FORSIGTIG

Vær meget påpasselig med, at kulbørstens som sættes ind i kontaktdelen udenfor børsterøret.

(Et hvilket som helst af de to medfølgende som kan sættes ind).

Der bør udvises stor forsigtighed, eftersom enhver fejl i denne arbejdsgang kan resultere i, at kulbørstens søm deformeres og at der opstår problemer med motoren på et tidsligt tidspunkt.

Dansk

6. Udskiftning af rem

Hvis udskiftningen af remmen er nødvendig, skal den foretages af et HiKOKI-autoriseret servicecenter for at undgå fare for sikkerheden.

7. Vedligeholdelse af motoren

Motordelen er værktøjets hjerte.

8. Udvendig rengøring af maskinen

Når høvlen er tilsmudset, aftørres den med en tør, blød klud eller en klud fugtet med sæbevand. Brug ikke kloropløsninger, benzin eller fortynder, da de kan opløse plastmaterialer.

9. Opbevaring

Opbevar høvlen på et sted hvor temperaturen ikke overstiger 40° C, samt uden for børns rækkevidde.

BEMÆRK

Opbevaring af lithium-ion-batterier.

Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares.

Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning.

Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange.

Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.

Vigtig meddelelse angående batterier til batteridrevne elektriske værktøjer fra HiKOKI

Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores batteridrevne elektriske værktøj ved brug af andre batterier end dem, der er designeret af os, eller hvis batteriet skilles ad og modifi ceres (som f.eks. adskillelse og udskiftning af celler eller andre interne dele.)

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter.

BEMÆRK

Grundet HiKOKI's løbende forskning ob udvikling, kan bemeldte specifi kationer ændres uden forudgående varsel.

Information om luftbåren støj og vibration

De målte værdier er fastsat i overensstemmelse med EN62841 og afgives i overensstemmelse med ISO 4871.

Målt A-vægtet lydeff ektniveau: 98 dB (A) (P14DSL) 100 dB (A) (P18DSL)

Målt A-vægtet lydtryksniveau: 87 dB (A) (P14DSL) 89 dB (A) (P18DSL)

Usikkerhed KpA: 3 dB (A)

Brug høreværn.

De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841.

Høvlet nåletræ:

Vibrationsemissionsværdi a_h= 2,6 m/s ^2 (P14DSL) 3,0 m/s ^2 (P18DSL)

Usikkerhed K = 1,5 m/s²

Den angivne totale vibrationsværdi er malt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet.

Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.

ADVARSEL

○ Vibrationsemissionsværdien kan ved reelt brug af elværktøjet afvige fra den angivne alt værdi, afhængig af hvordan værktøjet anvendes.

For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklusen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).

Uryddige eller mørke områder kan føre til ulykker.

Faren for elektrisk støt vil være større dersom du er jordet.

Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.

f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler.

I slike tilfeller må du lade den opp med en gang.

Når du transporterer et litiumionbatteri, må du følge følgende forholdsregler.

ADVARSEL

Ikke bruk den elektriske ledningen hvis den er skadet. Få det reparert umiddelbart.

2. Sett batteriet i laderen.

Sett batteriet fast i laderen som vist i Fig. 3.

3. Lading
