P18DSLW2Z - Gyalu HiKOKI - Ingyenes használati útmutató

Márka	HiKOKI
Modell	P18DSLW2Z
Terméktípus	Vezeték nélküli gyalu
Tápellátás	18 V Li-ion akkumulátor (nem tartozék)
Vágási szélesség	82 mm
Maximális vágási mélység	2,0 mm
Üresjárati fordulatszám	16 000 min⁻¹
Tömeg (BSL36B18 akkumulátorral)	3,7 kg
Kompatibilis akkumulátorok	BSL1830, BSL1850, BSL36B18 (18 V Li-ion)
Kompatibilis töltő	UC18YFSL
Hangteljesítményszint (LWA)	100 dB(A)
Hangnyomásszint (LpA)	89 dB(A)
Rezgés (puhafa gyaluzása)	3,0 m/s² (bizonytalanság K=1,5 m/s²)
Kés típusa	Keményfém kés vagy újraélezhető kés
Mélységállítás	Skálázott kerékkel
Forgácskivezetés	Oldalsó nyíláson keresztül, zsák adapterrel
Párhuzamos vezető	Balra vagy jobbra szerelhető
Fogantyú	Ergonomikus, ravasz kapcsolóval és zárral
Akkumulátor töltöttség kijelző	Igen, a szerszámon
Karbantartás	Kések rendszeres tisztítása, cserélhető szénkefék, szíj szerviz által
Garancia	Gyártói garancia a feltételek szerint (lásd a használati útmutatót)

Gyakran ismételt kérdések - P18DSLW2Z HiKOKI

Milyen akkumulátort használjak a HiKOKI P18DSLW2Z gyaluhoz?

Kizárólag HiKOKI 18 V Li-ion akkumulátorokat használjon, mint a BSL1830, BSL1850 vagy BSL36B18 modellek. Más akkumulátorok használata biztonsági kockázatot jelenthet.

Hogyan állítsam be a vágási mélységet?

Fordítsa el a fogantyú előtti beállító kereket a mélység 0 és 2 mm közötti beállításához. Ellenőrizze a beállítást egy fadarabon végzett próbával.

Hogyan cseréljem ki a kést?

Győződjön meg arról, hogy az akkumulátor ki van véve. Csavarja ki a kések rögzítőcsavarjait, vegye ki a régi kést, és helyezze be az újat a forgásiránynak megfelelően (nyíl a dobon). Húzza meg egyenletesen a csavarokat.

Miért áll le a gyalu használat közben?

Ennek oka lehet lemerült akkumulátor, a szerszám túlmelegedése vagy túlterhelés. Hagyja lehűlni az akkumulátort és a szerszámot, majd csökkentse a vágási mélységet. Ha a probléma továbbra is fennáll, ellenőrizze a késeket és a szíjat.

Hogyan ürítsem ki a porzsákot?

Nyomja meg a reteszeket a por adapter eltávolításához. Ürítse ki a zsákot egy szemetesbe. Rendszeresen tisztítsa a forgács kivezető nyílást az eltömődés elkerülése érdekében.

Mi az akkumulátor töltési eljárása?

Használja az UC18YFSL töltőt. Csatlakoztassa a töltőt, helyezze be az akkumulátort. A piros jelzőfény villog töltés közben, és folyamatosan világít, amikor kész. Csak 0°C és 40°C között töltsön.

Használható a gyalu rögzített gyalugépként?

Nem, a HiKOKI P18DSLW2Z gyalu nem készült úgy, hogy fejjel lefelé (rögzített helyzetben) használják. Csak kézi használatra alkalmas, a rögzített darabok gyalulásához.

Hogyan karbantartsam a szénkeféket?

Ellenőrizze a szénkeféket minden 50 üzemóra után. Cserélje ki HiKOKI szénkefékre (kód 999017), ha kopásuk 5 mm alá csökkent. Kövesse a használati útmutatóban leírt eljárást.

Milyen biztonsági felszerelést viseljek?

Mindig viseljen védőszemüveget, porvédő maszkot és hallásvédőt. Ne viseljen bő ruházatot vagy ékszert, amelyek beakadhatnak.

Mit tegyek, ha a kés nem vág jól?

Ellenőrizze, hogy a kés tompa vagy sérült-e. Élezze meg az újraélezhető késeket vízkővel, vagy cserélje ki a keményfém késeket. Győződjön meg arról is, hogy a vágási mélység megfelel az anyagnak.

HASZNÁLATI ÚTMUTATÓ P18DSLW2Z HiKOKI

Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott.

Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon.

A figyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított.

A zsúfolt vagy sötét területek vonzzák a baleseteket.

b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében.

A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözöket.

c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben.

Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

2) Érintésvédelem

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez.

Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.

b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.

Az áramütés kockázata nagyobb, ha a teste földelve van.

c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek.

A szerszámgépbe kerülő víz növeli az áramütés kockázatát.

d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához.

Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.

A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.

e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.

A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást.

A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig figyelmes, arra figyeljen, amit csinál, és használja a józanész elvét.

Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt.

A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredmenyezhet.

b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget.

A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét.

c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.

A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.

d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.

A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.

e) A gép használatakor ne nyújtózzon túl messzire. Mindig álljon stabilan, és őrizze meg egyensúlyát.

Ez lehetővé teszi, hogy a szerszámgépet váratlá helyzetekben is jobban irányítsa.

f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektöl.

A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.

g) Ha a porelszívó és gyújtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról.

A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégülté tegye, és ez a gép biztonsági alapelveinek figyelmen kívül hagyására késztesse.

Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.

4) A szerszámgép használata és ápolása

a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet.

A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.

b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.

Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani.

c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.

Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.

Magyar

d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják.

Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgep sérült, használat előtt javíttassa meg.

Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

f) A vágószerszámokat tartsa élesen és tisztán.

Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők.

g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát.

A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.

h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen.

A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.

5) Akkumulátoros szerszám használata és ápolása

a) Csak a gyártó által előírt töltővel töltse újra.

Az egy bizonyos típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik fajta akkumulátorral használják.

b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja.

Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat.

c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót.

Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat.

d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget.

Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat.

e) Ne használjon sérült vagy módosított akkumulátort.

A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tüz-, robbanás- vagy sérülésveszélyt eredményezhet.

f) Az akkumulátort vagy a szerszámot ne tegye ki a túznek vagy túl magas hőmérsékletnek.

A tüz vagy 130 °C feletti hömérséklet robbanást okozhat.

g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hőmérsékleti tartományon kívül.

A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tűz kockázatát.

6) Szerviz

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával.

Ez biztosítja, hogy a szerszámgép biztonságos maradjon.

b) Soha ne javítson sérült akkumulátorokat.

Az akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik.

VIGYÁZAT

Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tarolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.

AKKUS GYALU BIZTONSÁGI FIGYELMEZTETÉSEK

1. Mielött letenné az eszközt, várja meg, amíg a kés leáll.

A szabadon forgó kés megakadhat a felületben, így irányíthatatlanná válhat, és komoly sérülést okozhat.

1. Használjon satut vagy egyéb alkalmas módot a munkadarab stabil felülethez való rögzítésére.

Ha a munkadarabot kézzel vagy a testéhez szorítva tartja, az instabillá válik, ami az irányítás elvesztéséhez vezethet.

1. Ne használja a gyalut felfelé álló késekkel (álló gyaluként).

2. Az akkumulátort mindig 0°C és 40°C közötti hömérsékleten töltse.

A 0°C alatt végzett töltés az akkumulátor túltöltését okozhatja, ami veszélyes. Az akkumulátor 40°C fölötti hőmérsékleten nem tölthető. A legmegfelelőbb hőmérséklet a töltéshez 20-25°C.

1. Ne használja az akkumulátortöltöt folyamatosan. Ha befejezett egy töltést, hagyja az akkumulátortöltöt kb. 15 percig állni, mielött másik töltésbe kezd.

2. Ne engedje, hogy a tölthető akkumulátor csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

3. Soha ne szedje szét a tölthető akkumulátort és az akkumulátortöltöt.

4. Soha ne zárja rövidre a tölthető akkumulátort.

Az akkumulátor rövidzárlata nagy áramerősséget és magas hömérsékletet eredményez. Ez égési sérülést, illetve az akkumulátor sérülését okozza.

1. Ne dobja tüzbe a tölthető akkumulátort.

A tüzbe dobott tölthető akkumulátor felrobbanhat.

1. Ne dugjon semmiféle tárgyat az akkumulátortöltő szellőzőnyílásaiba.

Az akkumulátortöltő szellőzőnyílásaiba dugott fém vagy gyúlékony tárgyak elektromos áramütést, vagy az akkumulátortöltő sérülését okozhatják.

1. Ha az akkumulátor töltés utáni élettartama annyira lerövidül, hogy az gyakorlatilag használhatatlanná válik, vigye vissza az akkumulátort abba a boltba, ahol azt vásárolta. Ne dobja el a kimerült és tölthetetlenné vált akkumulátort.

2. Kimerült és tölthetetlenné vált akkumulátor használata károsíthatja az akkumulátortöltöt.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK

1. A munkakörnyezet beállítása és ellenőrzése Ellenőrizze a megfelelő munkakörnyezetet az óvintézkedések alapján.
2. Ellenőrizze, hogy a tápfeszültség kapcsoló ki (ON) van kapcsolva. Ha az akkumulátort úgy csatlakoztatja a szerszámhoz, hogy a tápfeszültség kapcsoló be (ON) van kapcsolva, akkor a szerszám azonnal működni kezd, ami súlyos sérüléshez vezethet.
3. Készítsen elő egy stabil fa munkapadot, mely alkalmas arra, hogy azon gyaluljon. Mivel az instabil munkapad veszélyforrást rejt magában, győződjön meg róla, hogy a munkapad biztonságosan áll egy kemény, vízszintes felületen.
4. Ne szerelje és rögzítse a kapcsoló reteszt. Továbbá, tartsa távol az ujját kapcsoló ravasztól, amikor a gyalut kézben viszi. Különben a szerszám főkapcsoló véletlenül be (ON) állásba kapcsolódhat, ami váratlan balesethez vezethet.
5. Ne üssön rá erősen a kapcsolópanelre és ne törje el azt, mert ebböl problémák származhatnak.
6. Az akkumulátor terhelésének csökkentése érdekében a fennmaradó töltést jelző lámpa csak a kapcsoló megnyomása esetén világít.
7. A gyalulási művelet befejezése után figyeljen a következőkre

Ha a gyalut egy kézzel tartja a gyalulási művelet végeztével, vigyázzon, hogy a gyalukések (a gyalu alsó része) ne érjenek vagy ne kerüljenek túl közel a testéhez. Ha nem így tesz, súlyos sérüléseket szerezhet.

1. A gyalulási mélység beállítható a vezető balra vagy jobbra mozgatásával, a beállító csavar meglazítása után. A vezető a szerszám jobb- és baloldalára is felszerelhető.

2. Ne használja a gyalut felfelé álló késekkel (álló gyaluként).

3. Ügyeljen arra, hogy ne sértse meg a kezét a pengék felszerelésekor vagy eltávolításakor.

4. A pengéket felszerelésük előtt tisztítsa meg a ráragadt reszelékektől vagy egyéb törmelékektől.

5. A folyamatos üzémelés Ez a szerszám rendelkezik egy védelmi funkcióval, amely meghosszabbítja az akku élettartamát. Folyamatos üzemben vagy mély vágások esetén az akkumulátor túlmelegedhet, ami a szerszám automatikus leállását okozhatja.

A szerszám leállhat, mielőtt az akkumulátor felforrósodna, hogy megvédjen a túlmelegedéses gyorsleállás ellen, különösen a lent felsorolt akkumulátorokkal. Ebben az esetben szüneteltesse a munkát, vegyek ki az akkut a szerszámból, helyezze egy jól szellőző helyre, ahol nem éri közvetlen napfény, amíg le nem hül megfelelően.

Az akkumulátor újra használható, ha lehült. (Használható akkumulátorok: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 és régi akkuk)

1. Az akku megfelelő használata Ha a szerszámot a lent felsorolt akkuk egyikével használja, akkor csak könnyű munkákat végezzen, a hosszú akkuidő érdekében.

Alkalmazási példa: Kis mélységű befejező és lesarkítási munkák. (Használható akkumulátorok: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 és régi akkuk)

1. Mindig győződjön meg róla, hogy a főkapcsoló OFF (KI) állásban van és az akkumulátort kihúzta a poradapter csatlakoztatása vagy leválasztása előtt.

2. Győződjön meg róla, hogy a porgyűjtő teljesen csatlakozik. Ennek elmulasztása sérülést okozhat. Vigyázzon, hogy nehogy eltörje a rögzítő csatot, amikor a por adaptert és a forgácsfedelet fel- vagy leszereli.

FIGYELMEZTETÉS A LÍTIUMION AKKUMULÁTORRAL KAPCSOLATOSAN

Az élettartam meghosszabbításához a lítiumion akkumulátor védelmi funkcióval van ellátva a működés leállításához. Az alább leírt 1 – 3. esetben a termék használatakor a motor leállhat, még ha húzza is a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátorban lemerül a töltés, a motor leáll. Ilyen esetben haladéktalanul fel kell tölteni.
2. Ha az eszköz túl van terhelve, előfordulhat, hogy a motor leáll. Ez esetben oldja a szerszám kapcsolóját és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.
3. Ha az akkumulátor a túlterhelt munka mellett túlmelegszik, az akkumulátor árama megállhat. Ebben az esetben hagyja abba az akkumulátor használatát és hagyja lehúlni az akkumulátort. Ezután ismét használhatja.

Kérjük, vegye figyelembe az alábbi figyelmeztetéseket és biztonsági tudnivalókat.

FIGYELMEZTETÉS

Az akkumulátor szivárgásának, felforrosodásának, füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel az akkumulátoron.
   ○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra.
2. Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron.
   ○ A használaton kívül akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen.
   ○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek, stb.).
3. Ne bontsa meg az akkumulátor burkolatát hegyes tárggyal, például tüvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fizikai behatásnak.
4. Ne használjon láthatóan sérült vagy deformálódott akkumulátort.
5. Ne használja az akkumulátort fordított polaritással.
6. Ne csatlakoztassa az akkumulátort közvetlenül az elektromos csatlakozóaljzathoz vagy szivargyújtócsatlakozóhoz.
7. Az akkumulátort kizárólag rendeltetése szerint használja.
8. Azonnal állítsa le az akkumulátor töltését, ha a töltés az előírt töltési idő után sem sikeres.
9. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású konténerbe.
10. Az akkumulátort tartsa tűztől távol, ha szivárgást vagy áporodott szagot észlel.
11. Ne használja az akkumulátort erős statikus elektromosság közelében.
12. Azonnal vegye ki az akkumulátort a készülékből vagy a töltóből, és hagyja abba annak használatát, ha szivárgást, áporodott szagot, felforrósodást, elszíneződést vagy deformációt észlel.

Magyar

1. Ne merítse vízbe az akkumulátort, és ne hagyja, hogy folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását.

FIGYELEM

1. Ha az akkumulátorból szivárgó sav szembe jutna, semmiképpen ne dörzsölje, hanem öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.

2. Ha a folyadék bőrével vagy ruházatával érintkezik, azonnal mossa le folyó vízzel.

A folyadék irritálhatja a bört.

1. Ne használja az akkumulátort, és vigye azt vissza a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, áporodott szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel.

FIGYELMEZTETÉS

Ha egy elektromosan vezetőképes idegen tárgy kerül a lítium-ion akkumulátor csatlakozói közé, rövidzárlat fordulhat elő, tűzveszélyt eredményezve. Az akkumulátor tárolásakor vegye fi gyelembe a következő dolgokat.

○ Ne tegyen elektromosan vezetképes forgácsot, szegeket, acéldrótot, rézdrótot vagy egyéb drótot a tároló dobozba.
○ Vagy szerelje be az akkumulátort a szerszámgépbe, vagy tárolja biztonságosan benyomva az akkumulátorfedélbe, amíg a szellőzőnyílásokat elrejti a rövidzárlat megelőzéséhez.

LÍTIUM-ION AKKUMULÁTOR SZÁLLÍTÁSÁVAL KAPCSOLATOS SZEMPONTOK

Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket.

FIGYELMEZTETÉS

Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait.

○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek.
○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak.

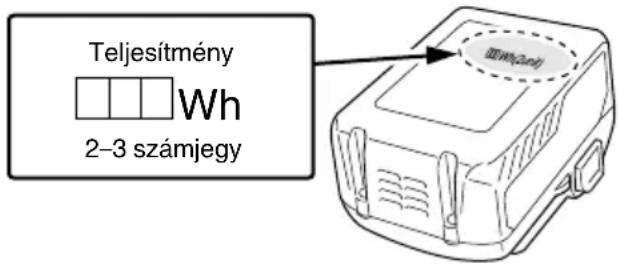

○ Ha a BSL36B18 az elektromos kéziszerszámba van felszerelve, akkor a teljesítmény meghaladja a 100 Wh értéket, és az egység az áruszállítási osztályozás alapján veszélyes áruknak minősül.

Teljesítmény Wh 2-3 számjegy

AZ EGYES RÉSZEK ELNEVEZÉSEI (21. ábra)

a	Ház szellőzőnyílás
b	Forgácskidobó nyílás
c	Levegőfúvóka

SZIMBÓLUMOK

FIGYELMEZTETÉS

Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.

	P14DSL / P18DSL : Akkus gyalu
	A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót.
	Csak EU-országok számáraAz elektromos szerszámokat ne dobja a háztartási szemétbe!Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni.
V	Névleges feszültség
n_0	Terhelés nélküli sebesség
min-1	Percenkénti fordulatszám vagy váltakozás
	Egyenáram
I	Bekapcsolás
	Kikapcsolás
	Figyelem
	Vegye ki az akkumulátort

Akkumulátor

	Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort
	Világít: Az akkumulátor félig töltött.
	Világít: Az akkumulátor még elegendő töltéssel rendelkezik.

MÜSZAKI ADATOK

ELEKTROMOS SZERSZÁM

Típus P14DSL P18DSL
Feszültség 14 V 18 V
Gyalulási szélesség 82 mm
Maximális vágási mélység 2,0 mm
Uresjárati fordulatszám 16000 min		-1
Tölthető akkumulátor	2LSRK	BSL1430: Li-ion 14,4 V(3,0 Ah 8 cellák)	BSL1830: Li-ion 18 V(3,0 Ah 10 cellák)
	2LJRK	BSL1450: Li-ion 14,4 V(5,0 Ah 8 cellák)	BSL1850: Li-ion 18 V(5,0 Ah 10 cellák)
Súly*		3,3 kg(Ha BSL1460 van csatlakoztatva)	3,7 kg(Ha BSL36B18 van csatlakoztatva)

* Súly: A 01/2014 EPTA-eljárás szerint

SZABVÁNYOS KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag a 168. oldalon felsorolt kiegészítőket is tartalmazza.

A szabványos kiegészítők köre figyelmeztetés nélkül módosulhat.

ALKALMAZÁSOK

Különféle fa deszkák és lemezek gyalulása.

AZ AKKUMULÁTOR KIVÉTELE/BEHELYEZÉSE

1. Az akkumulátor kivétele

Tartsa szorosan a markolatot, és nyomja be az akkumulátor reteszét az akkumulátor eltávolításához.

FIGYELEM

Soha ne zárja rövidre az akkumulátort.

2. Az akkumulátor behelyezése

Illessze helyére az akkumulátort, a megfelelő polaritásokat betartva. (Lásd a 3. ábrát)

TÖLTÉS

A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.

1. Csatlakoztassa az akkumulátortöltő tápkábelét a dugaszolóaljzathoz.

Amikor az akkumulátor dugaszát az aljzathoz csatlakoztatja, a jelzőlámpa pirosan villog (1 másodpercenként).

FIGYELEM

Ne használja az elektromos zsinórt, ha sérült. Azonnal javíttassa meg.

2. Helyezze az akkumulátort a töltőbe.

Stabilán helyezze be az akkumulátort a töltőbe, amint az a 3. ábrán látható.

3. Töltés

Amikor az akkumulátort behelyezi a töltőbe, a töltés megkezdődik, és a jelzőlámpa piros fénnyel világít folyamatosan.

Amint az akkumulátor töltése befejeződött, a jelzőlámpa piros fénnyel villog. (1 másodperces időközönként) (Lásd az 1. táblázatot).

- Jelző lámpa jelzései

A jelzőlámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza.

1. táblázat

A jelzőlámpa jelzései
Jelzőlámpa (piros)	Töltés előtt Villog		Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig.(Nem világít 0,5 mp.-ig.)
	Töltés közben	Világít	Folyamatosan világít
	Töltés befejeződött	Villog	Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig.(Nem világít 0,5 mp.-ig.)
	Túlmelegedési készenlét	Villog	Kigyullad 1 mp.-ig. Elalszik 0,5 mp.-ig.(Nem világít 0,5 mp.-ig.)	Az akkumulátor túlmelegedett.Nem lehet tölteni. (A töltés akkor kezdődik, amikor az akkumulátor lehül)
	Nem lehetséges a töltés	Vibrál	Kigyullad 0,1 mp.-ig. Elalszik 0,1 mp.-ig.(Nem világít 0,1 mp.-ig.)	Az akkumulátor vagy az akkumulátortöltő meghibásodott

Magyar

- Az akkumulátor hömérséklete és töltési ideje.

A hömérsékleteket és töltési időt a 2. táblázatban láthatja.

1. táblázat

Töltő		UC18YFSL
Töltési feszültség V 14,4 V – 18 V
Súly kg 0,5
Hőmérséklet, amelyen az akkumulátor újratölthető 0°C – 50°C
Az egyes kapacitású akkumulátorok töltési ideje (kb.)(20°C-on)
1,3 Ah	min.	20
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Akkumulátorcellák száma 4–10

MEGJEGYZÉS

A töltési idő a környezeti hőmérséklettől és az áramforrás feszültségtől függően változhat.

FIGYELEM

Az akkumulátortöltő a folyamatos használat alatt felmelegedhet, és így meghibásodást okozhat. A töltés befejezését követően hagyja 15 percet pihenni a következő töltésig.

1. Húzza ki a töltő elektromos vezetékét a csatlakozó-aljzatból.

2. Tartsa szilárdan kézben az akkumulátortöltőt, és húzza ki belőle az akkumulátort.

MEGJEGYZÉS

Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után.

FIGYELEM

○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert egyszerűen használta az akkumulátor, a töltő jelzőlámpája 1 másodpercre felvillan, majd 0,5 másodpercre elalszik (nem ég 0,5 másodpercig). Ebben az esetben először hagyja lehűlni az akkumulátort, és csak ezután kezdje meg a töltést.

○ Ha a jelzőlámpa villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e semmilyen idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba.

○ Mivel a beépített mikroszámítógép körülbelül 3 másodperc alatt ismeri fel, hogy a töltővel töltött akkumulátort kivette, várjon legalább 3 másodpercet, mielőtt visszahelyezné és folytatná a töltést. Ha az akkumulátort 3 másodpercen belül visszahelyezi, előfordulhat, hogy nem kerül megfelelően feltöltésre.

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal
A vágás típusa és mérete ebben a termékben	1	169
Az akkumulátor fedelének behelyezése és eltávolítása	2	169
Az akkumulátor behelyezése és eltávolítása	3	169

Akkumulátor hátralévő töltöttségének jelzője	4	169
Az akkumulátor töltése	5	169
A gyalulási mélység beállítása	6	169
A gyalulási művelet megkezdése és befejezése	7	169
Az állvány használata	8	169
A vezető telepítése és használata	9	170
Karbid kés kiszerelése (kétélű késtípushoz)	10	170
Karbid kés beszerelése (kétélű késtípushoz)	11	170
A karbid kés magasságának beállítása (kétélű késtípushoz)	12	170
Élezni való penge leválasztása	13	171
Élezni való penge összeszerelése	14	171
Élezni való penge pengemagasságának állítása	15	171
Élezni való penge élezése	16	172
Poradapter csatlakoztatása és leválasztása	17	172
Könyökkel történő működés (opcionális tartozék)	18	172
A kapcsoló használata	19	173
A szénkefék cseréje	20	173
A forgácskidobó nyílás megfelelő tisztítása	21	173
A tartozékok kiválasztása	—	174

1. Felületi gyalulás

A durva gyalulást nagy gyalulási mélységgel és megfelelő sebességgel kell elvégezni, hogy a nyesedék könnyen távozhasson a gépből. A végleges gyalulást kis gyalulási mélységgel és kis sebességgel kell végezni, hogy a felület kellően sima legyen.

2. Késélezés gyakorisága

A késélezés gyakorisága függ a gyalult fa minőségétől és a vágási mélységtől. Az élezést általánosságban véve minden 500 méternek megfelelő mennyiségű gyalulási munka után el kell végezni.

3. Fenókő

Amennyiben vizes fenőkövet használ, használat előtt mindig mártsa vízbe, mivel a fenőkö köszörülés közben elhasználódhat; simítsa le a fenőkö felső felületét amilyen gyakran csak szükséges.

KARBANTARTÁS ÉS ELLENÓRZÉS

1. A kések vizsgálata

Életlen vagy sérült kések használata csökkenti a gyalulás hatékonyságát, és a motor túlterhelését okozhatja. Élesítse meg vagy cserélje ki a késeket amilyen gyakran csak szükséges.

2. Kezelés

FIGYELEM

Az első és hátsó alaplap, illetve a gyalulási mélység beállító gombja különleges megmunkálással készült a rendkívül magas precízió elérésének érdekében. Amennyiben ezeket az alkatrészeket durván kezeli, illetve erős mechanikai hatásnak teszi ki, a pontosság és a gyalulás minősége egyaránt csökkenhet. Ezeket a részeket különös gonddal kell kezelni.

3. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze az összes rögzítőcsavart, és ügyeljen rá, hogy azok megfelelően meg legyenek húzva. Ha valamelyik csavar ki lenne lazulva, azonnal húzza meg. Ennek elmulasztása súlyos veszéllyel járhat.

4. A szénkefék ellenőrzése

A motor belsejében fogyóeszköznek számító szénkefék találhatók. Mivel a szénkefe túlzott kopása a motor meghibásodását okozhatja, ezért azt ki kell cserélni, ha túlzottan elkopik és a kopás mértéke eléri vagy közelít az ún. "kopási határértékhez". Ezen kívül a szénkeféket mindig tisztán kell tartani, ügyelve arra, hogy szabadon csússzanak a kefetartókon belül.

MEGJEGYZÉS

A szénkefe cseréjekor ügyeljen arra, hogy kizárólag 999017 kódszámú HiKOKI szénkefét használjon.

5. A szénkefék cseréje

A forgásfedél eltávolítását követően a szénkefét úgy húzza ki, hogy először eltávolítja a kefesapkát, majd kiakasztja a szénkefe kiálló részét egy lapos fejű csavarhúzóval stb.

A szénkefe beszerelésekor, a szénkefe érintkező iránya egyezzen a szénkefe csövön kívüli érintkezési felülettel. Majd nyomja be az ujjával. Végül szerelje be a szénkefét.

FIGYELEM

Feltétlenül dugja be a szénkefe szögét a szénkefe csövének érintkező részébe

(A két rendelkezésre álló szög bármelyikét bedughatja). Ezt a műveletet nagy körültekintéssel kell végezni, hiszen bármilyen hiba esetén a szénkefe szöge deformálódhat, a motor korai meghibásodását okozva.

6. Szíjcsere

Ha a szíj cserét igényel, a fennálló balesetveszély miatt a cserét kizárólag a Hivatalos HiKOKI Szervizközpont végezheti.

7. A motor karbantartása

A motor tekercselése az elektromos szerszám „szíve”. Gondosan ügyeljen rá, hogy a tekercselés ne sérüljön, illetve ne kerüljön kapcsolatba olajjal vagy vízzel.

8. Külső tisztítás

Ha a gyalu piszkos lett, törölje le puha száraz ruhával, vagy egy szappanos vízzel nedvesített ruhával. Ne használjon klórtartalmú oldószert, benzint vagy festék hígítót, mert ezek feloldhatják a műanyagot.

9. Tárolás

Tárolja a gyalut olyan helyen, ahol a hömérséklet kevesebb, mint 40°C, és nem férhetnek hozzá gyerekek.

MEGJEGYZÉS

Lítiumion akkumulátorok tárolása.

Tárolás elött győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve.

Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására.

Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort.

Ha az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat.

FIGYELEM

A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.

Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz

Minden esetben eredeti akkumulátorokat alkalmazzon. Ha nem általunk gyártott akkumulátort alkalmaz, vagy ha szétszereli és módosítja az akkumulátort (mint pl.: szétszerelés és cellák vagy más alkatrészek cseréje), nem garantálható vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye.

GARANCIA

A HiKOKI Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.

MEGJEGYZÉS

A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

Mért A hangteljesítmény-szint: 98 dB (A) (P14DSL) 100 dB (A) (P18DSL)

Mért A hangnyomás-szint: 87 dB (A) (P14DSL) 89 dB (A) (P18DSL)

Bizonytalanság KpA: 3 dB (A)

Viseljen hallásvédelmi eszközt.

EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).

Puhafa gyalulása:

Rezgési kibocsátási érték a_h = 2,6 m/s^2 (P14DSL) 3,0 m/s² (P18DSL)

Bizonytalanság K = 1,5 m/s2

A rezgés megállapított teljes értéke egy szabványos teszteljárás keretében lett mérve, és elképzelhető, hogy az érték eszközök összehasonlítására lesz alkalmazva. Ez az érték az expozíciós hatérértékek előzetes mérésére is alkalmazható.

FIGYELMEZTETÉS

○ A rezgési kibocsátási a szerszámgép tényleges használata során különbözhet a megadott teljes értéktől a szerszám használatának módjaitól függően.
○ Azonosítsa védelméhez szükséges biztonsági intézkedések azonosításához, amelyek a használat tényleges körülményeinek való kitettség becslésén alapulnak (számításba véve az üzemeltetési ciklus minden részét, mint például az időket, amikor a szerszám ki van kapcsolva, és amikor üresjáratban fut a bekapcsolási időntul).

OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁŘADÍ

⚠️ VAROVÁNÍ

1106 Bogáncsvirág u.5-7, Budapest, Hungary

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.hu

Hikoki Power Tools Polska Sp. z o. o.
